Njega vozila1792. Žarulju lagano gurnite upriključak, okrenite je u smjeru
suprotnom od kazaljki na satu,
izvadite i zamijenite žarulju.
3. Držač sijalice umetnite u kućište svjetla, zakrenite ga u smjeru
kazaljki na satu i učvrstite.
Stražnja svjetla
Lijeva strana
1. Skinite oba poklopca i odvrnite vijke. Skinite ploču.
2. Uklonite poklopac.
Desna strana
1. Skinite vrata spremnika i komplet za popravak gume.
2. Uklonite poklopac.
3. Stražnje/zaustavno svjetlo (1)
Pokazivač smjera (2)
Dodatno svjetlo (3)

180Njega vozila
4. Izvadite držač sijalice. Izvaditežarulju i zamijenite je.
5. Držač sijalice umetnite u sklop stražnjeg svjetla. Ugradite sklop
stražnjeg svjetla na karoseriju i
zategnite vijke. Zatvorite i
učvrstite poklopce.
6. Uključite kontakt, koristite i provjerite sva svjetla.
Bočni pokazivači smjera
Ako svjetla ne rade, neka ih provjeri
radionica.
Središnje visoko
postavljeno kočno svjetlo
Ako središnje visoko postavljeno
kočno svjetlo nije ispravno, neka ga provjeri radionica.

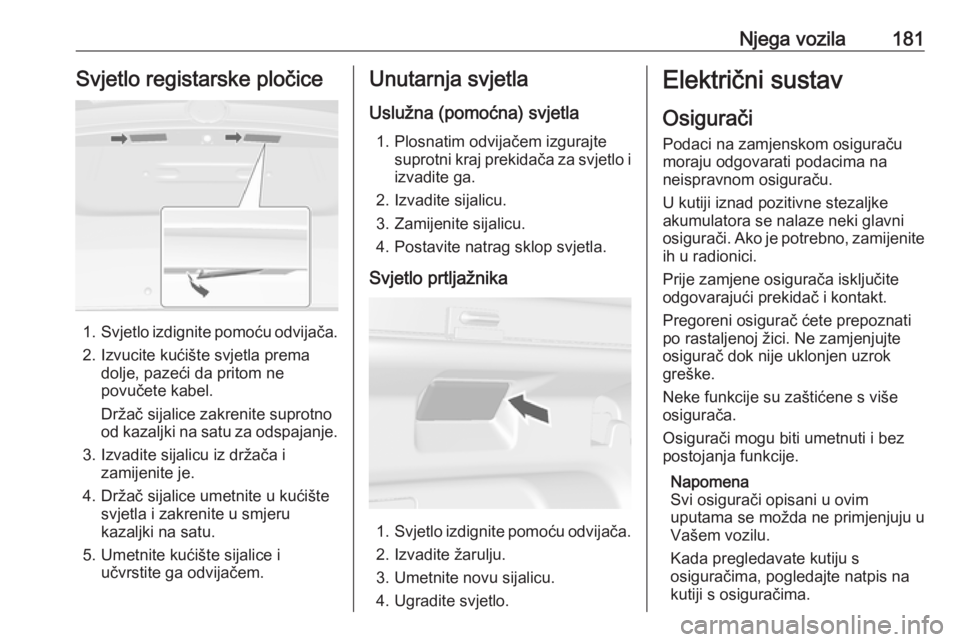

Njega vozila181Svjetlo registarske pločice
1.Svjetlo izdignite pomoću odvijača.
2. Izvucite kućište svjetla prema dolje, pazeći da pritom ne
povučete kabel.
Držač sijalice zakrenite suprotno
od kazaljki na satu za odspajanje.
3. Izvadite sijalicu iz držača i zamijenite je.
4. Držač sijalice umetnite u kućište svjetla i zakrenite u smjeru
kazaljki na satu.
5. Umetnite kućište sijalice i učvrstite ga odvijačem.
Unutarnja svjetla
Uslužna (pomoćna) svjetla 1. Plosnatim odvijačem izgurajte suprotni kraj prekidača za svjetlo iizvadite ga.
2. Izvadite sijalicu.
3. Zamijenite sijalicu.
4. Postavite natrag sklop svjetla.
Svjetlo prtljažnika
1. Svjetlo izdignite pomoću odvijača.
2. Izvadite žarulju.
3. Umetnite novu sijalicu.
4. Ugradite svjetlo.
Električni sustav
Osigurači
Podaci na zamjenskom osiguraču moraju odgovarati podacima na
neispravnom osiguraču.
U kutiji iznad pozitivne stezaljke
akumulatora se nalaze neki glavni
osigurači. Ako je potrebno, zamijenite
ih u radionici.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.
Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.

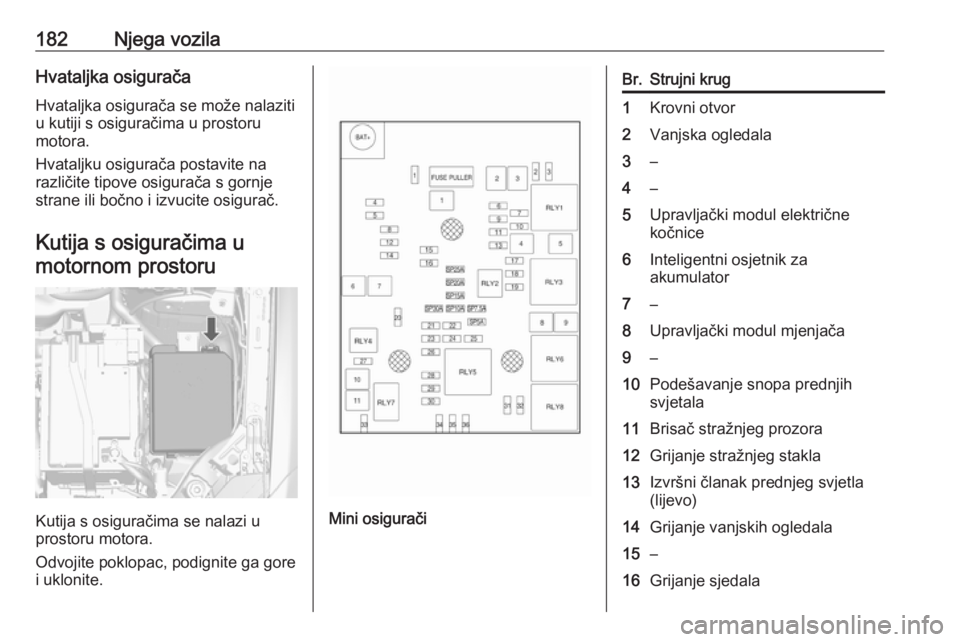

182Njega vozilaHvataljka osiguračaHvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno i izvucite osigurač.
Kutija s osiguračima umotornom prostoru
Kutija s osiguračima se nalazi u
prostoru motora.
Odvojite poklopac, podignite ga gore
i uklonite.Mini osigurači
Br.Strujni krug1Krovni otvor2Vanjska ogledala3–4–5Upravljački modul električne kočnice6Inteligentni osjetnik za
akumulator7–8Upravljački modul mjenjača9–10Podešavanje snopa prednjih
svjetala11Brisač stražnjeg prozora12Grijanje stražnjeg stakla13Izvršni članak prednjeg svjetla
(lijevo)14Grijanje vanjskih ogledala15–16Grijanje sjedala

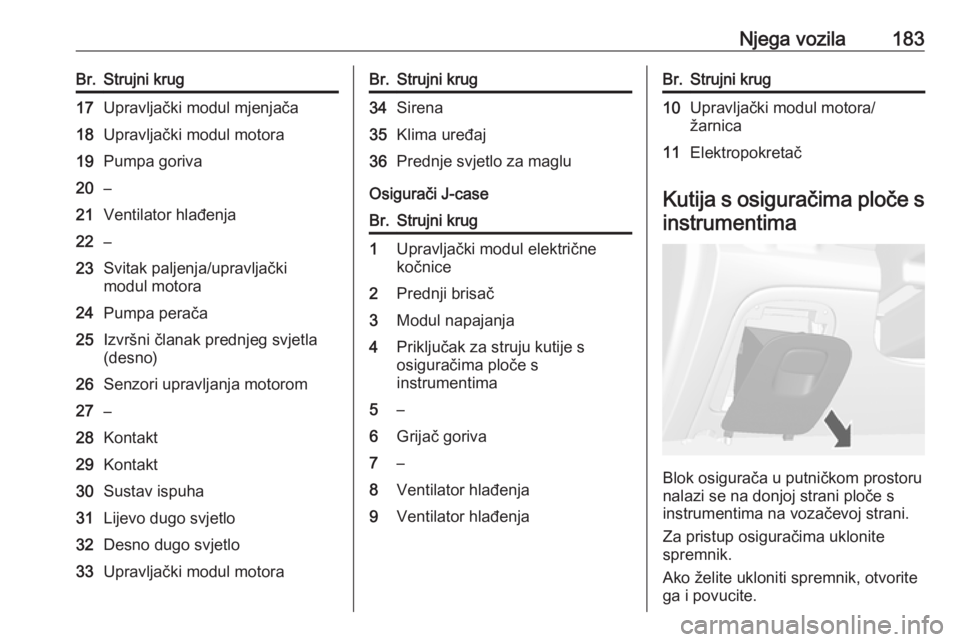

Njega vozila183Br.Strujni krug17Upravljački modul mjenjača18Upravljački modul motora19Pumpa goriva20–21Ventilator hlađenja22–23Svitak paljenja/upravljački
modul motora24Pumpa perača25Izvršni članak prednjeg svjetla
(desno)26Senzori upravljanja motorom27–28Kontakt29Kontakt30Sustav ispuha31Lijevo dugo svjetlo32Desno dugo svjetlo33Upravljački modul motoraBr.Strujni krug34Sirena35Klima uređaj36Prednje svjetlo za maglu
Osigurači J-case
Br.Strujni krug1Upravljački modul električne
kočnice2Prednji brisač3Modul napajanja4Priključak za struju kutije s
osiguračima ploče s
instrumentima5–6Grijač goriva7–8Ventilator hlađenja9Ventilator hlađenjaBr.Strujni krug10Upravljački modul motora/
žarnica11Elektropokretač
Kutija s osiguračima ploče s
instrumentima
Blok osigurača u putničkom prostoru
nalazi se na donjoj strani ploče s instrumentima na vozačevoj strani.
Za pristup osiguračima uklonite
spremnik.
Ako želite ukloniti spremnik, otvorite ga i povucite.

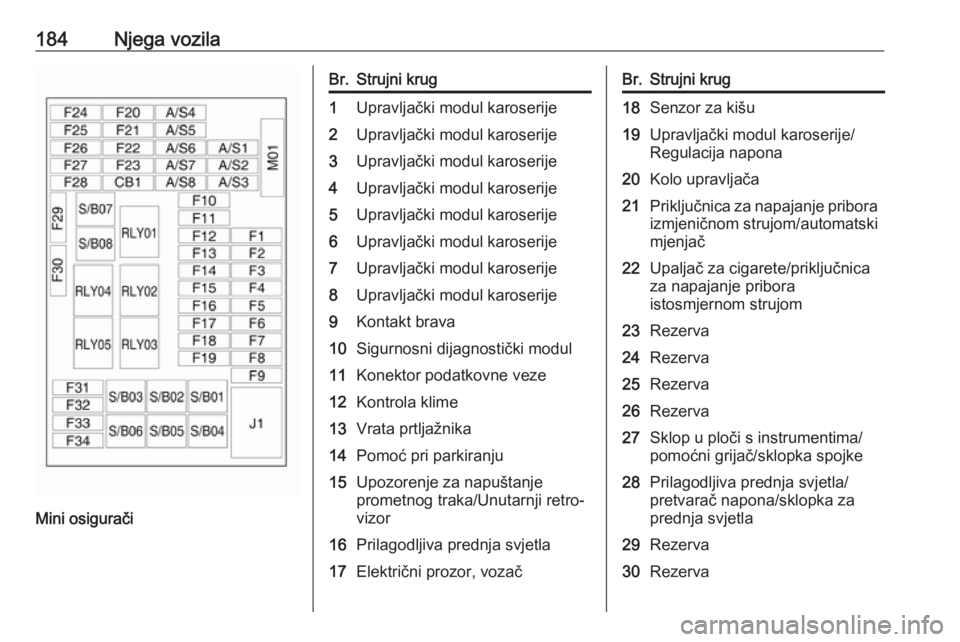

184Njega vozila
Mini osigurači
Br.Strujni krug1Upravljački modul karoserije2Upravljački modul karoserije3Upravljački modul karoserije4Upravljački modul karoserije5Upravljački modul karoserije6Upravljački modul karoserije7Upravljački modul karoserije8Upravljački modul karoserije9Kontakt brava10Sigurnosni dijagnostički modul11Konektor podatkovne veze12Kontrola klime13Vrata prtljažnika14Pomoć pri parkiranju15Upozorenje za napuštanje
prometnog traka/Unutarnji retro‐
vizor16Prilagodljiva prednja svjetla17Električni prozor, vozačBr.Strujni krug18Senzor za kišu19Upravljački modul karoserije/
Regulacija napona20Kolo upravljača21Priključnica za napajanje pribora izmjeničnom strujom/automatski
mjenjač22Upaljač za cigarete/priključnica
za napajanje pribora
istosmjernom strujom23Rezerva24Rezerva25Rezerva26Rezerva27Sklop u ploči s instrumentima/
pomoćni grijač/sklopka spojke28Prilagodljiva prednja svjetla/
pretvarač napona/sklopka za
prednja svjetla29Rezerva30Rezerva

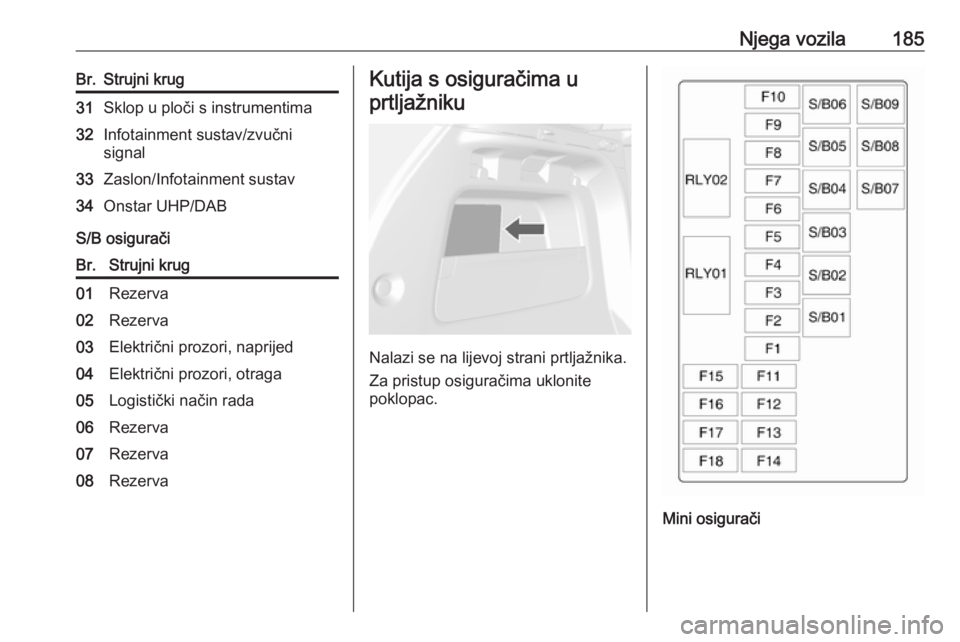

Njega vozila185Br.Strujni krug31Sklop u ploči s instrumentima32Infotainment sustav/zvučni
signal33Zaslon/Infotainment sustav34Onstar UHP/DAB
S/B osigurači
Br.Strujni krug01Rezerva02Rezerva03Električni prozori, naprijed04Električni prozori, otraga05Logistički način rada06Rezerva07Rezerva08RezervaKutija s osiguračima u
prtljažniku
Nalazi se na lijevoj strani prtljažnika.
Za pristup osiguračima uklonite
poklopac.
Mini osigurači

186Njega vozilaBr.Strujni krug1Sjedalo, lumbalni oslonac, vozač2Sjedalo, lumbalni oslonac,
suvozač3Pojačalo4Priključak prikolice5Pogon na sve kotače6Rezerva7Sustav LPG8Rezerva9Rezerva10Rezerva11Upravljački modul prikolice12Rezerva13Grijano kolo upravljača14Priključak prikolice15Rezerva16Voda u osjetniku gorivaBr.Strujni krug17Unutarnji retrovizor/kamera za
vožnju unatrag18Sustav LPG
S/B osigurači
Br.Strujni krug1Električno sjedalo, vozač2Električno sjedalo, suvozač3Upravljački modul prikolice4Pretvarač napona5Akumulator6Uređaj za pranje prednjeg
svjetla7Rezerva8Rezerva9RezervaAlat vozila
Alat Vozila s kitom za popravak gume
Alat i komplet za popravak gume su
na desnoj strani prtljažnika 3 194.

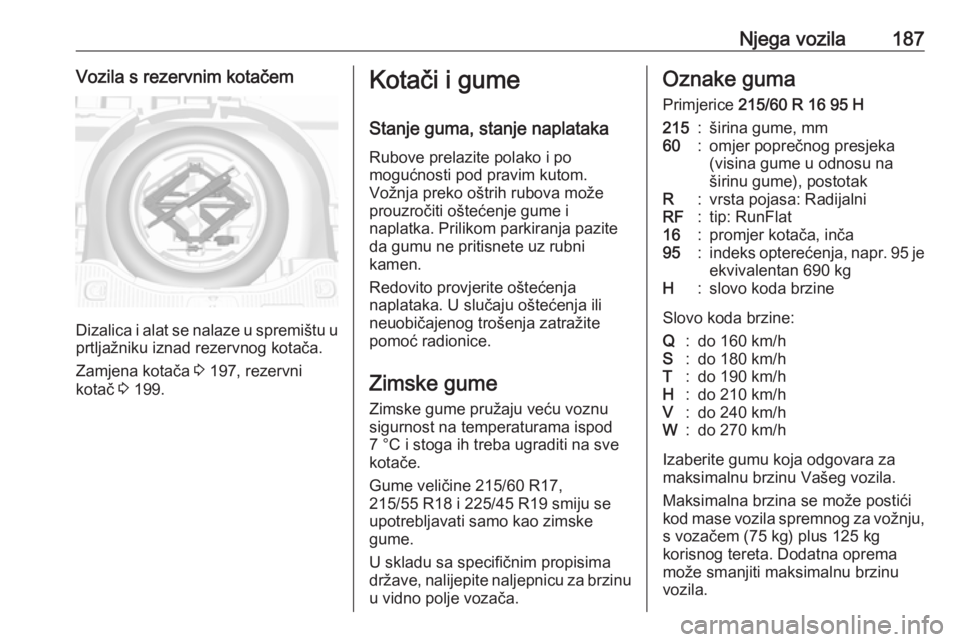

Njega vozila187Vozila s rezervnim kotačem
Dizalica i alat se nalaze u spremištu u
prtljažniku iznad rezervnog kotača.
Zamjena kotača 3 197, rezervni
kotač 3 199.
Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod 7 °C i stoga ih treba ugraditi na sve
kotače.
Gume veličine 215/60 R17,
215/55 R18 i 225/45 R19 smiju se
upotrebljavati samo kao zimske
gume.
U skladu sa specifičnim propisima
države, nalijepite naljepnicu za brzinu
u vidno polje vozača.Oznake guma
Primjerice 215/60 R 16 95 H215:širina gume, mm60:omjer poprečnog presjeka
(visina gume u odnosu na
širinu gume), postotakR:vrsta pojasa: RadijalniRF:tip: RunFlat16:promjer kotača, inča95:indeks opterećenja, napr. 95 je
ekvivalentan 690 kgH:slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izaberite gumu koja odgovara za
maksimalnu brzinu Vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.

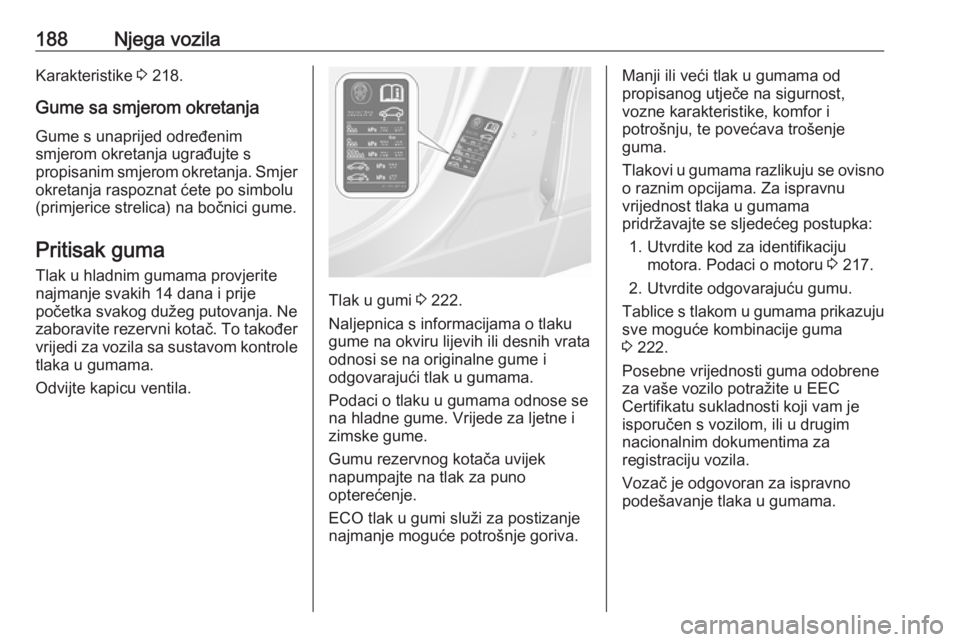

188Njega vozilaKarakteristike 3 218.
Gume sa smjerom okretanja
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) na bočnici gume.
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također
vrijedi za vozila sa sustavom kontrole tlaka u gumama.
Odvijte kapicu ventila.
Tlak u gumi 3 222.
Naljepnica s informacijama o tlaku
gume na okviru lijevih ili desnih vrata
odnosi se na originalne gume i
odgovarajući tlak u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
ECO tlak u gumi služi za postizanje najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 217.
2. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 222.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno podešavanje tlaka u gumama.
