OPEL MOKKA 2016 Priručnik za vlasnika (in Croatian)

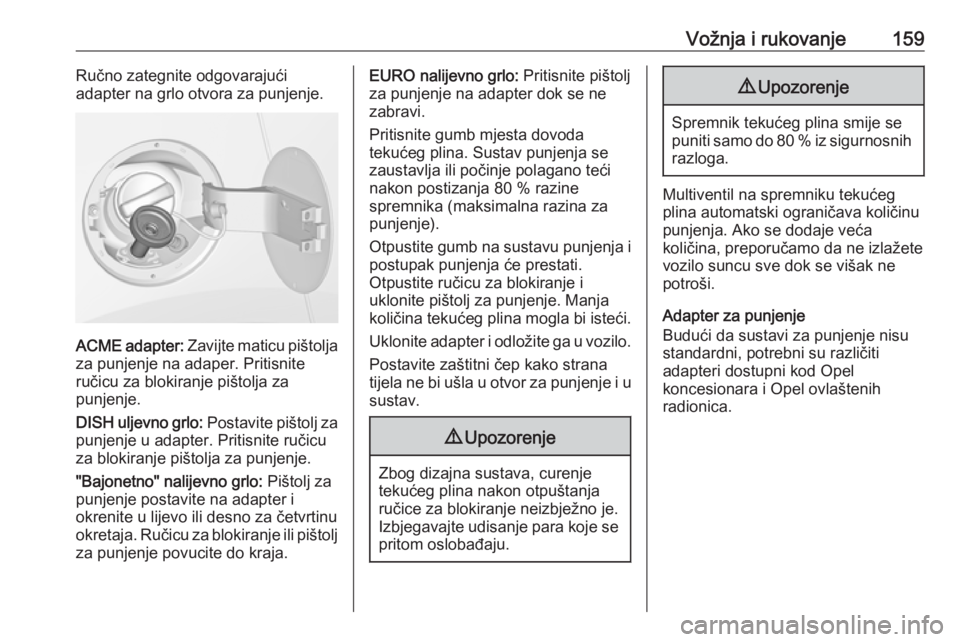

Vožnja i rukovanje159Ručno zategnite odgovarajući
adapter na grlo otvora za punjenje.
ACME adapter: Zavijte maticu pištolja
za punjenje na adaper. Pritisnite
ručicu za blokiranje pištolja za
punjenje.
DISH uljevno grlo: Postavite pištolj za
punjenje u adapter. Pritisnite ručicu
za blokiranje pištolja za punjenje.
"Bajonetno" nalijevno grlo: Pištolj za
punjenje postavite na adapter i
okrenite u lijevo ili desno za četvrtinu
okretaja. Ručicu za blokiranje ili pištolj za punjenje povucite do kraja.
EURO nalijevno grlo: Pritisnite pištolj
za punjenje na adapter dok se ne
zabravi.
Pritisnite gumb mjesta dovoda
tekućeg plina. Sustav punjenja se
zaustavlja ili počinje polagano teći
nakon postizanja 80 % razine
spremnika (maksimalna razina za
punjenje).
Otpustite gumb na sustavu punjenja i postupak punjenja će prestati.
Otpustite ručicu za blokiranje i
uklonite pištolj za punjenje. Manja količina tekućeg plina mogla bi isteći.
Uklonite adapter i odložite ga u vozilo. Postavite zaštitni čep kako strana
tijela ne bi ušla u otvor za punjenje i u
sustav.9 Upozorenje
Zbog dizajna sustava, curenje
tekućeg plina nakon otpuštanja ručice za blokiranje neizbježno je.
Izbjegavajte udisanje para koje se pritom oslobađaju.
9 Upozorenje
Spremnik tekućeg plina smije se
puniti samo do 80 % iz sigurnosnih
razloga.
Multiventil na spremniku tekućeg
plina automatski ograničava količinu
punjenja. Ako se dodaje veća
količina, preporučamo da ne izlažete vozilo suncu sve dok se višak ne
potroši.
Adapter za punjenje
Budući da sustavi za punjenje nisu
standardni, potrebni su različiti
adapteri dostupni kod Opel
koncesionara i Opel ovlaštenih
radionica.

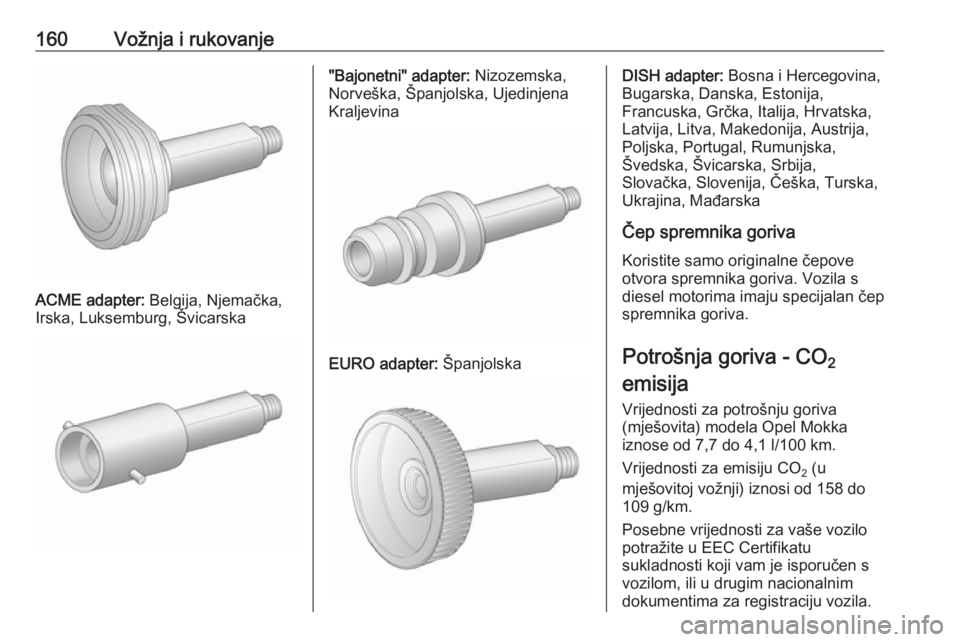

160Vožnja i rukovanje
ACME adapter: Belgija, Njemačka,
Irska, Luksemburg, Švicarska
"Bajonetni" adapter: Nizozemska,
Norveška, Španjolska, Ujedinjena
Kraljevina
EURO adapter: Španjolska
DISH adapter: Bosna i Hercegovina,
Bugarska, Danska, Estonija,
Francuska, Grčka, Italija, Hrvatska,
Latvija, Litva, Makedonija, Austrija,
Poljska, Portugal, Rumunjska,
Švedska, Švicarska, Srbija,
Slovačka, Slovenija, Češka, Turska,
Ukrajina, Mađarska
Čep spremnika goriva Koristite samo originalne čepove
otvora spremnika goriva. Vozila s
diesel motorima imaju specijalan čep
spremnika goriva.
Potrošnja goriva - CO 2
emisija
Vrijednosti za potrošnju goriva
(mješovita) modela Opel Mokka
iznose od 7,7 do 4,1 l/100 km.
Vrijednosti za emisiju CO 2 (u
mješovitoj vožnji) iznosi od 158 do 109 g/km.
Posebne vrijednosti za vaše vozilo
potražite u EEC Certifikatu
sukladnosti koji vam je isporučen s
vozilom, ili u drugim nacionalnim
dokumentima za registraciju vozila.

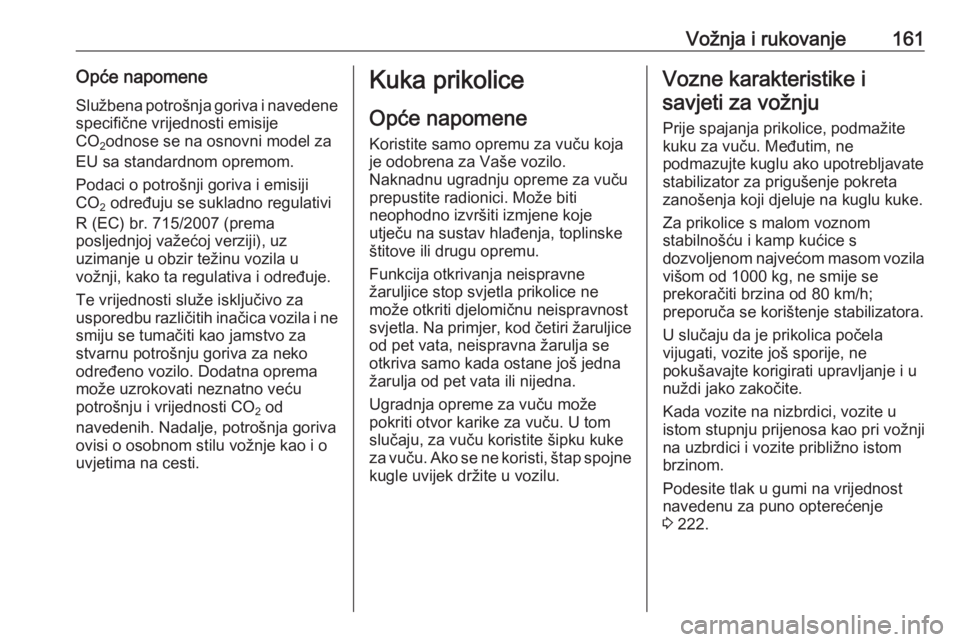

Vožnja i rukovanje161Opće napomeneSlužbena potrošnja goriva i navedenespecifične vrijednosti emisije
CO 2odnose se na osnovni model za
EU sa standardnom opremom.
Podaci o potrošnji goriva i emisiji
CO 2 određuju se sukladno regulativi
R (EC) br. 715/2007 (prema
posljednjoj važećoj verziji), uz
uzimanje u obzir težinu vozila u
vožnji, kako ta regulativa i određuje.
Te vrijednosti služe isključivo za
usporedbu različitih inačica vozila i ne
smiju se tumačiti kao jamstvo za stvarnu potrošnju goriva za nekoodređeno vozilo. Dodatna oprema
može uzrokovati neznatno veću
potrošnju i vrijednosti CO 2 od
navedenih. Nadalje, potrošnja goriva
ovisi o osobnom stilu vožnje kao i o
uvjetima na cesti.Kuka prikolice
Opće napomene
Koristite samo opremu za vuču koja
je odobrena za Vaše vozilo.
Naknadnu ugradnju opreme za vuču
prepustite radionici. Može biti
neophodno izvršiti izmjene koje
utječu na sustav hlađenja, toplinske
štitove ili drugu opremu.
Funkcija otkrivanja neispravne
žaruljice stop svjetla prikolice ne
može otkriti djelomičnu neispravnost svjetla. Na primjer, kod četiri žaruljice od pet vata, neispravna žarulja se
otkriva samo kada ostane još jedna
žarulja od pet vata ili nijedna.
Ugradnja opreme za vuču može
pokriti otvor karike za vuču. U tom
slučaju, za vuču koristite šipku kuke
za vuču. Ako se ne koristi, štap spojne kugle uvijek držite u vozilu.Vozne karakteristike i
savjeti za vožnju
Prije spajanja prikolice, podmažitekuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate
stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke.
Za prikolice s malom voznom
stabilnošću i kamp kućice s
dozvoljenom najvećom masom vozila višom od 1000 kg, ne smije se
prekoračiti brzina od 80 km/h;
preporuča se korištenje stabilizatora.
U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.
Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost
navedenu za puno opterećenje
3 222.

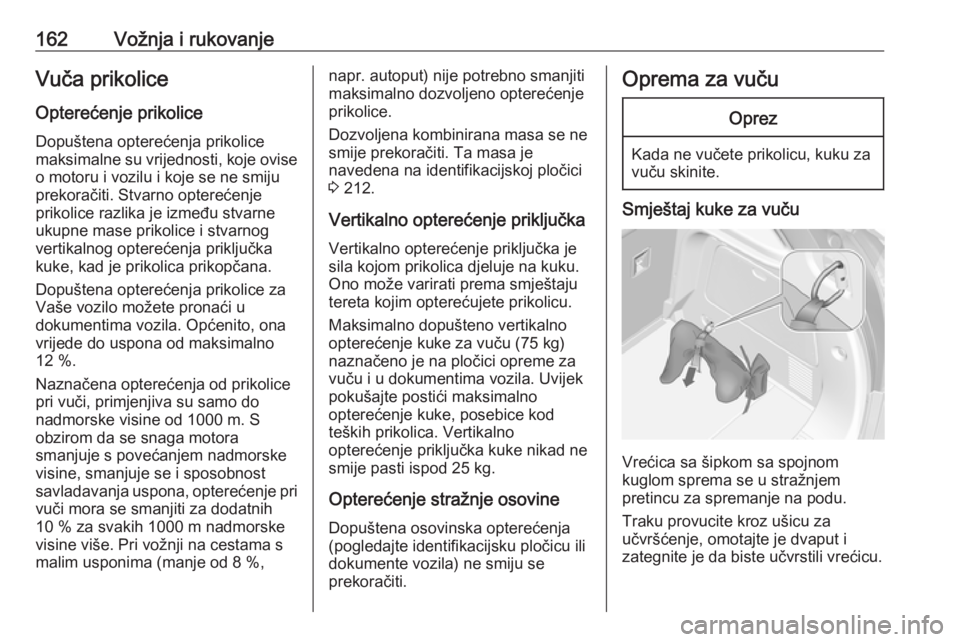

162Vožnja i rukovanjeVuča prikolice
Opterećenje prikolice
Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede do uspona od maksimalno
12 %.
Naznačena opterećenja od prikolice
pri vuči, primjenjiva su samo do
nadmorske visine od 1000 m. S
obzirom da se snaga motora
smanjuje s povećanjem nadmorske
visine, smanjuje se i sposobnost
savladavanja uspona, opterećenje pri vuči mora se smanjiti za dodatnih
10 % za svakih 1000 m nadmorske
visine više. Pri vožnji na cestama s
malim usponima (manje od 8 %,napr. autoput) nije potrebno smanjiti
maksimalno dozvoljeno opterećenje
prikolice.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 212.
Vertikalno opterećenje priključka Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču (75 kg) naznačeno je na pločici opreme za
vuču i u dokumentima vozila. Uvijek
pokušajte postići maksimalno
opterećenje kuke, posebice kod
teških prikolica. Vertikalno
opterećenje priključka kuke nikad ne
smije pasti ispod 25 kg.
Opterećenje stražnje osovine
Dopuštena osovinska opterećenja
(pogledajte identifikacijsku pločicu ili
dokumente vozila) ne smiju se
prekoračiti.Oprema za vučuOprez
Kada ne vučete prikolicu, kuku za
vuču skinite.
Smještaj kuke za vuču
Vrećica sa šipkom sa spojnom
kuglom sprema se u stražnjem
pretincu za spremanje na podu.
Traku provucite kroz ušicu za
učvršćenje, omotajte je dvaput i
zategnite je da biste učvrstili vrećicu.

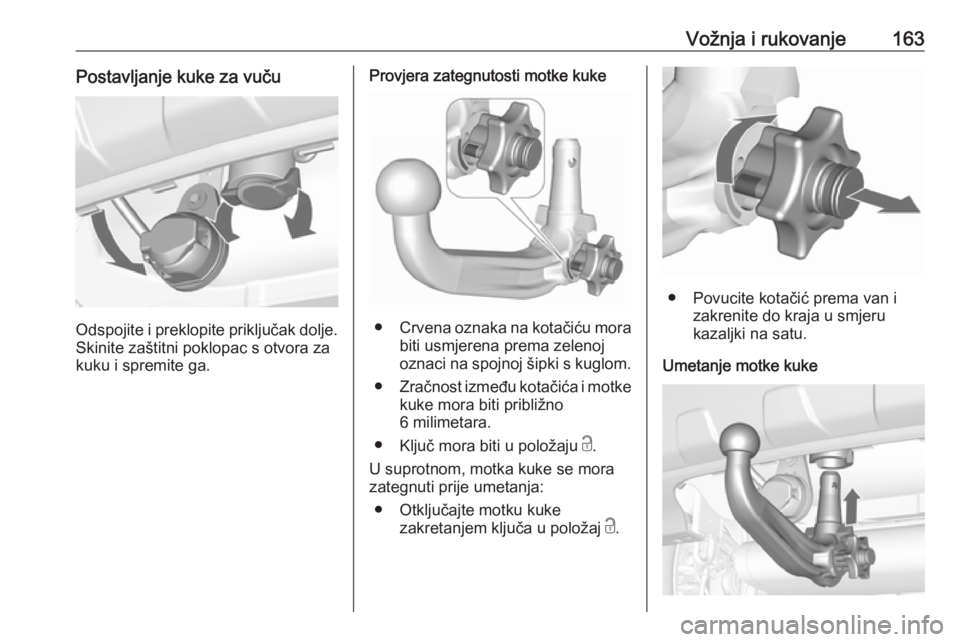

Vožnja i rukovanje163Postavljanje kuke za vuču
Odspojite i preklopite priključak dolje.Skinite zaštitni poklopac s otvora za
kuku i spremite ga.
Provjera zategnutosti motke kuke
● Crvena oznaka na kotačiću mora
biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
● Zračnost između kotačića i motke
kuke mora biti približno
6 milimetara.
● Ključ mora biti u položaju c.
U suprotnom, motka kuke se mora
zategnuti prije umetanja:
● Otključajte motku kuke zakretanjem ključa u položaj c.
● Povucite kotačić prema van i
zakrenite do kraja u smjeru
kazaljki na satu.
Umetanje motke kuke

164Vožnja i rukovanjeUmetnite zategnutu motku kuke u
otvor i snažno gurnite gore dok se ne čuje nasjedanje ("klik").
Kotačić preskače u svoj osnovni
položaj naliježući na motku kuke bez
zračnosti.9 Upozorenje
Ne dodirujte kotačić tijekom
umetanja.
Zaključajte motku kuke zakretanjem
ključa u položaj e. Uklonite ključ i
zatvorite zaštitni poklopac.
Ušica za uže kočnice u slučaju
otrgnuća
Zakačite uže kočnice za slučaj
otrgnuća na ušicu.
Provjerite da li je motka kuke pravilno
postavljena
● Zelena oznaka na kotačiću mora biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
● Između zakretne ručke i motke kuke ne smije biti zračnosti.
● Motka kuke mora biti učvršćena u otvoru.
● Motka kuke mora biti zaključana i ključ izvađen.
9Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne postavi pravilno, zatražite
pomoć radionice.
Demontaža kuke za vuču
Otvorite zaštitni poklopac i zakrenite
ključ u položaj c za otključavanje
motke kuke.
Povucite zakretnu ručku prema van i zakrenite do kraja u smjeru kazaljki
na satu. Izvucite motku kuke prema
dolje.

Vožnja i rukovanje165Umetnite čep u otvor. Preklopite
priključak.

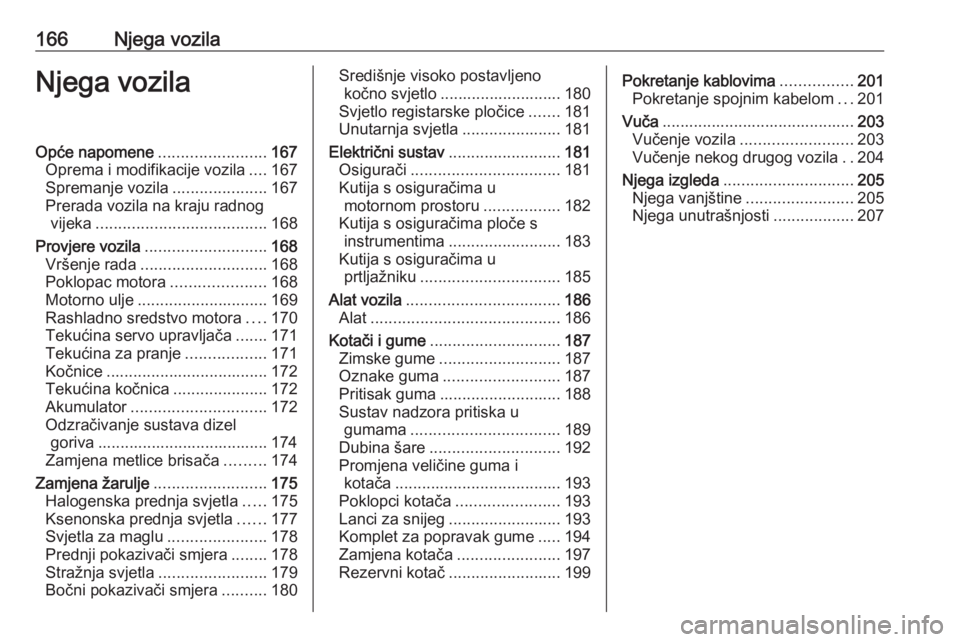

166Njega vozilaNjega vozilaOpće napomene........................167
Oprema i modifikacije vozila ....167
Spremanje vozila .....................167
Prerada vozila na kraju radnog vijeka ...................................... 168
Provjere vozila ........................... 168
Vršenje rada ............................ 168
Poklopac motora .....................168
Motorno ulje ............................. 169
Rashladno sredstvo motora ....170
Tekućina servo upravljača .......171
Tekućina za pranje ..................171
Kočnice .................................... 172
Tekućina kočnica .....................172
Akumulator .............................. 172
Odzračivanje sustava dizel goriva ...................................... 174
Zamjena metlice brisača .........174
Zamjena žarulje .........................175
Halogenska prednja svjetla .....175
Ksenonska prednja svjetla ......177
Svjetla za maglu ......................178
Prednji pokazivači smjera ........178
Stražnja svjetla ........................ 179
Bočni pokazivači smjera ..........180Središnje visoko postavljeno
kočno svjetlo ........................... 180
Svjetlo registarske pločice .......181
Unutarnja svjetla ......................181
Električni sustav .........................181
Osigurači ................................. 181
Kutija s osiguračima u motornom prostoru .................182
Kutija s osiguračima ploče s instrumentima ......................... 183
Kutija s osiguračima u prtljažniku ............................... 185
Alat vozila .................................. 186
Alat .......................................... 186
Kotači i gume ............................. 187
Zimske gume ........................... 187
Oznake guma .......................... 187
Pritisak guma ........................... 188
Sustav nadzora pritiska u gumama ................................. 189
Dubina šare ............................. 192
Promjena veličine guma i kotača ..................................... 193
Poklopci kotača .......................193
Lanci za snijeg ......................... 193
Komplet za popravak gume .....194
Zamjena kotača .......................197
Rezervni kotač ......................... 199Pokretanje kablovima ................201
Pokretanje spojnim kabelom ...201
Vuča ........................................... 203
Vučenje vozila ......................... 203
Vučenje nekog drugog vozila ..204
Njega izgleda ............................. 205
Njega vanjštine ........................205
Njega unutrašnjosti ..................207

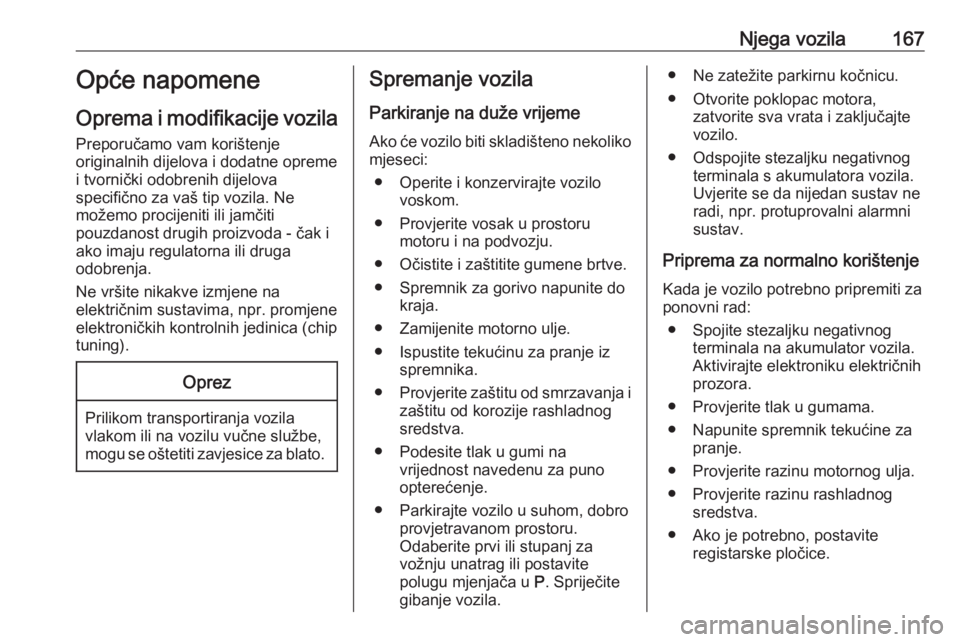

Njega vozila167Opće napomene
Oprema i modifikacije vozila Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Ne vršite nikakve izmjene na
električnim sustavima, npr. promjene
elektroničkih kontrolnih jedinica (chip
tuning).Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijemeAko će vozilo biti skladišteno nekoliko
mjeseci:
● Operite i konzervirajte vozilo voskom.
● Provjerite vosak u prostoru motoru i na podvozju.
● Očistite i zaštitite gumene brtve. ● Spremnik za gorivo napunite do kraja.
● Zamijenite motorno ulje.
● Ispustite tekućinu za pranje iz spremnika.
● Provjerite zaštitu od smrzavanja i
zaštitu od korozije rashladnog
sredstva.
● Podesite tlak u gumi na vrijednost navedenu za puno
opterećenje.
● Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi ili stupanj za
vožnju unatrag ili postavite
polugu mjenjača u P. Spriječite
gibanje vozila.● Ne zatežite parkirnu kočnicu.
● Otvorite poklopac motora, zatvorite sva vrata i zaključajte
vozilo.
● Odspojite stezaljku negativnog terminala s akumulatora vozila.
Uvjerite se da nijedan sustav ne radi, npr. protuprovalni alarmnisustav.
Priprema za normalno korištenje Kada je vozilo potrebno pripremiti zaponovni rad:
● Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
● Provjerite tlak u gumama.
● Napunite spremnik tekućine za pranje.
● Provjerite razinu motornog ulja.
● Provjerite razinu rashladnog sredstva.
● Ako je potrebno, postavite registarske pločice.

168Njega vozilaPrerada vozila na krajuradnog vijeka
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web stranici, kada to zakon traži. Ove radove prepustite samo
ovlaštenim centrima za recikliranje.
Vozila na plin mora reciklirati
ovlašteni servisni centar za vozila na plin.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.
9 Opasnost
Sustav paljenja i Xenon prednja
svjetla koriste izrazito visoki
napon. Ne dodirujte.
Poklopac motora
Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.
