OPEL MOKKA X 2017 Betriebsanleitung (in German)

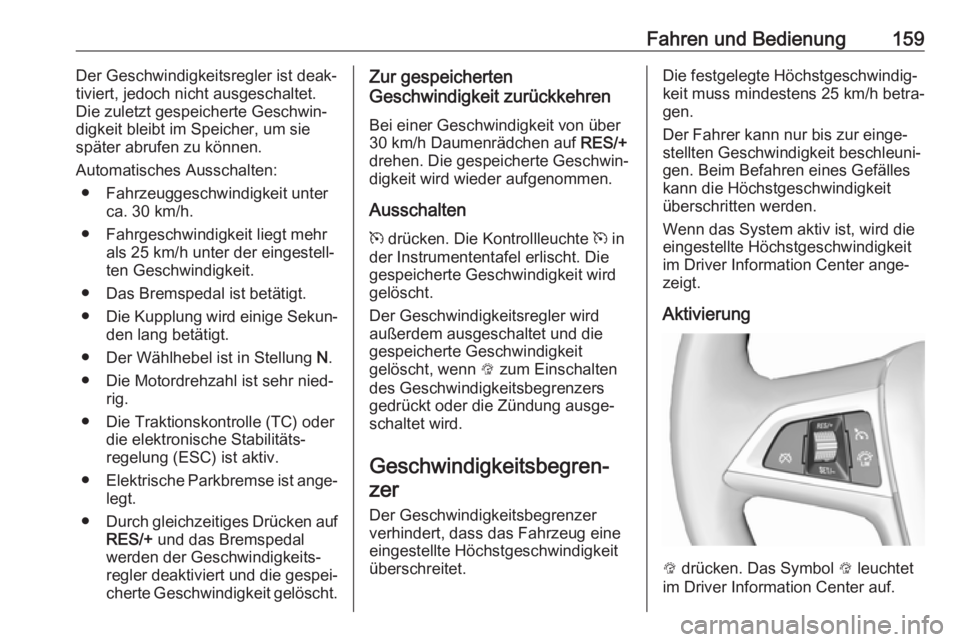

Fahren und Bedienung159Der Geschwindigkeitsregler ist deak‐
tiviert, jedoch nicht ausgeschaltet.
Die zuletzt gespeicherte Geschwin‐ digkeit bleibt im Speicher, um siespäter abrufen zu können.
Automatisches Ausschalten: ● Fahrzeuggeschwindigkeit unter ca. 30 km/h.
● Fahrgeschwindigkeit liegt mehr als 25 km/h unter der eingestell‐
ten Geschwindigkeit.
● Das Bremspedal ist betätigt.
● Die Kupplung wird einige Sekun‐
den lang betätigt.
● Der Wählhebel ist in Stellung N.
● Die Motordrehzahl ist sehr nied‐ rig.
● Die Traktionskontrolle (TC) oder die elektronische Stabilitäts‐
regelung (ESC) ist aktiv.
● Elektrische Parkbremse ist ange‐
legt.
● Durch gleichzeitiges Drücken auf
RES/+ und das Bremspedal
werden der Geschwindigkeits‐
regler deaktiviert und die gespei‐
cherte Geschwindigkeit gelöscht.Zur gespeicherten
Geschwindigkeit zurückkehren
Bei einer Geschwindigkeit von über
30 km/h Daumenrädchen auf RES/+
drehen. Die gespeicherte Geschwin‐ digkeit wird wieder aufgenommen.
Ausschalten m drücken. Die Kontrollleuchte m in
der Instrumententafel erlischt. Die
gespeicherte Geschwindigkeit wird
gelöscht.
Der Geschwindigkeitsregler wird außerdem ausgeschaltet und die
gespeicherte Geschwindigkeit
gelöscht, wenn L zum Einschalten
des Geschwindigkeitsbegrenzers
gedrückt oder die Zündung ausge‐
schaltet wird.
Geschwindigkeitsbegren‐zer
Der Geschwindigkeitsbegrenzer
verhindert, dass das Fahrzeug eine
eingestellte Höchstgeschwindigkeit
überschreitet.Die festgelegte Höchstgeschwindig‐
keit muss mindestens 25 km/h betra‐
gen.
Der Fahrer kann nur bis zur einge‐
stellten Geschwindigkeit beschleuni‐
gen. Beim Befahren eines Gefälles
kann die Höchstgeschwindigkeit
überschritten werden.
Wenn das System aktiv ist, wird die
eingestellte Höchstgeschwindigkeit
im Driver Information Center ange‐
zeigt.
Aktivierung
L drücken. Das Symbol L leuchtet
im Driver Information Center auf.

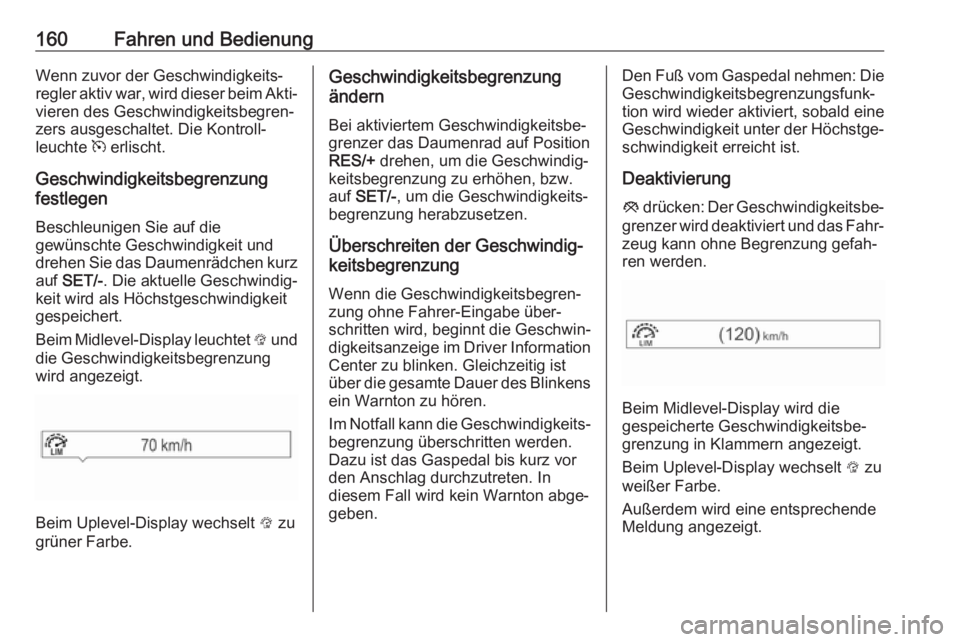

160Fahren und BedienungWenn zuvor der Geschwindigkeits‐
regler aktiv war, wird dieser beim Akti‐ vieren des Geschwindigkeitsbegren‐
zers ausgeschaltet. Die Kontroll‐
leuchte m erlischt.
Geschwindigkeitsbegrenzung
festlegen
Beschleunigen Sie auf die
gewünschte Geschwindigkeit und
drehen Sie das Daumenrädchen kurz
auf SET/- . Die aktuelle Geschwindig‐
keit wird als Höchstgeschwindigkeit
gespeichert.
Beim Midlevel-Display leuchtet L und
die Geschwindigkeitsbegrenzung wird angezeigt.
Beim Uplevel-Display wechselt L zu
grüner Farbe.
Geschwindigkeitsbegrenzung
ändern
Bei aktiviertem Geschwindigkeitsbe‐
grenzer das Daumenrad auf Position
RES/+ drehen, um die Geschwindig‐
keitsbegrenzung zu erhöhen, bzw. auf SET/- , um die Geschwindigkeits‐
begrenzung herabzusetzen.
Überschreiten der Geschwindig‐
keitsbegrenzung
Wenn die Geschwindigkeitsbegren‐
zung ohne Fahrer-Eingabe über‐ schritten wird, beginnt die Geschwin‐
digkeitsanzeige im Driver Information Center zu blinken. Gleichzeitig ist
über die gesamte Dauer des Blinkens
ein Warnton zu hören.
Im Notfall kann die Geschwindigkeits‐ begrenzung überschritten werden.
Dazu ist das Gaspedal bis kurz vor
den Anschlag durchzutreten. In
diesem Fall wird kein Warnton abge‐
geben.Den Fuß vom Gaspedal nehmen: Die
Geschwindigkeitsbegrenzungsfunk‐
tion wird wieder aktiviert, sobald eine
Geschwindigkeit unter der Höchstge‐
schwindigkeit erreicht ist.
Deaktivierungy drücken: Der Geschwindigkeitsbe‐
grenzer wird deaktiviert und das Fahr‐ zeug kann ohne Begrenzung gefah‐
ren werden.
Beim Midlevel-Display wird die
gespeicherte Geschwindigkeitsbe‐
grenzung in Klammern angezeigt.
Beim Uplevel-Display wechselt L zu
weißer Farbe.
Außerdem wird eine entsprechende
Meldung angezeigt.

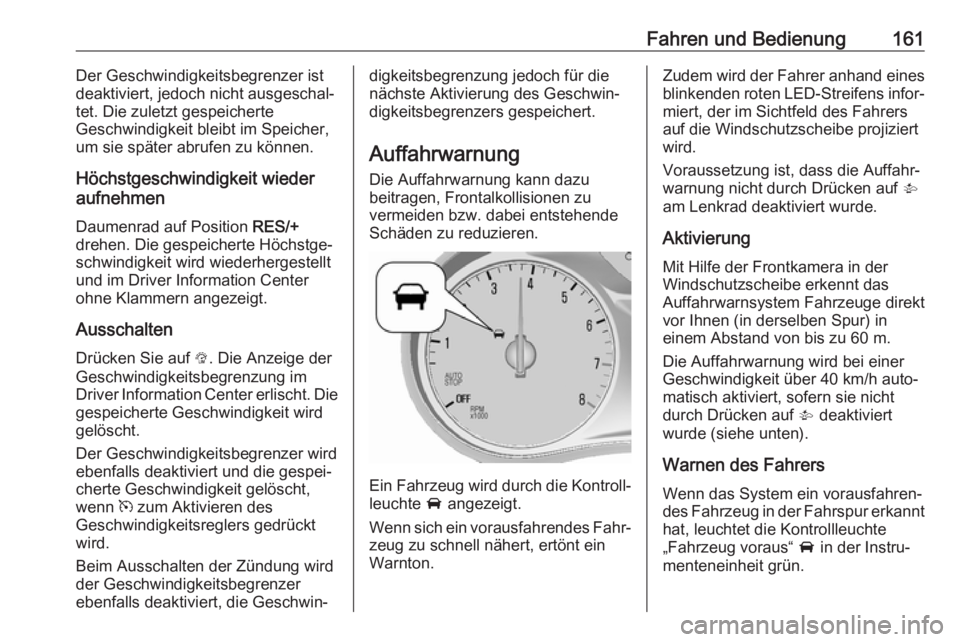

Fahren und Bedienung161Der Geschwindigkeitsbegrenzer ist
deaktiviert, jedoch nicht ausgeschal‐
tet. Die zuletzt gespeicherte
Geschwindigkeit bleibt im Speicher,
um sie später abrufen zu können.
Höchstgeschwindigkeit wieder
aufnehmen
Daumenrad auf Position RES/+
drehen. Die gespeicherte Höchstge‐
schwindigkeit wird wiederhergestellt
und im Driver Information Center
ohne Klammern angezeigt.
Ausschalten Drücken Sie auf L. Die Anzeige der
Geschwindigkeitsbegrenzung im
Driver Information Center erlischt. Die
gespeicherte Geschwindigkeit wird
gelöscht.
Der Geschwindigkeitsbegrenzer wird
ebenfalls deaktiviert und die gespei‐
cherte Geschwindigkeit gelöscht,
wenn m zum Aktivieren des
Geschwindigkeitsreglers gedrückt
wird.
Beim Ausschalten der Zündung wird
der Geschwindigkeitsbegrenzer
ebenfalls deaktiviert, die Geschwin‐digkeitsbegrenzung jedoch für die
nächste Aktivierung des Geschwin‐
digkeitsbegrenzers gespeichert.
Auffahrwarnung Die Auffahrwarnung kann dazu
beitragen, Frontalkollisionen zu
vermeiden bzw. dabei entstehende
Schäden zu reduzieren.
Ein Fahrzeug wird durch die Kontroll‐
leuchte A angezeigt.
Wenn sich ein vorausfahrendes Fahr‐ zeug zu schnell nähert, ertönt einWarnton.
Zudem wird der Fahrer anhand eines
blinkenden roten LED-Streifens infor‐ miert, der im Sichtfeld des Fahrers
auf die Windschutzscheibe projiziert
wird.
Voraussetzung ist, dass die Auffahr‐
warnung nicht durch Drücken auf V
am Lenkrad deaktiviert wurde.
Aktivierung
Mit Hilfe der Frontkamera in der
Windschutzscheibe erkennt das
Auffahrwarnsystem Fahrzeuge direkt
vor Ihnen (in derselben Spur) in
einem Abstand von bis zu 60 m.
Die Auffahrwarnung wird bei einer
Geschwindigkeit über 40 km/h auto‐
matisch aktiviert, sofern sie nicht
durch Drücken auf V deaktiviert
wurde (siehe unten).
Warnen des Fahrers
Wenn das System ein vorausfahren‐
des Fahrzeug in der Fahrspur erkannt hat, leuchtet die Kontrollleuchte
„Fahrzeug voraus“ A in der Instru‐
menteneinheit grün.

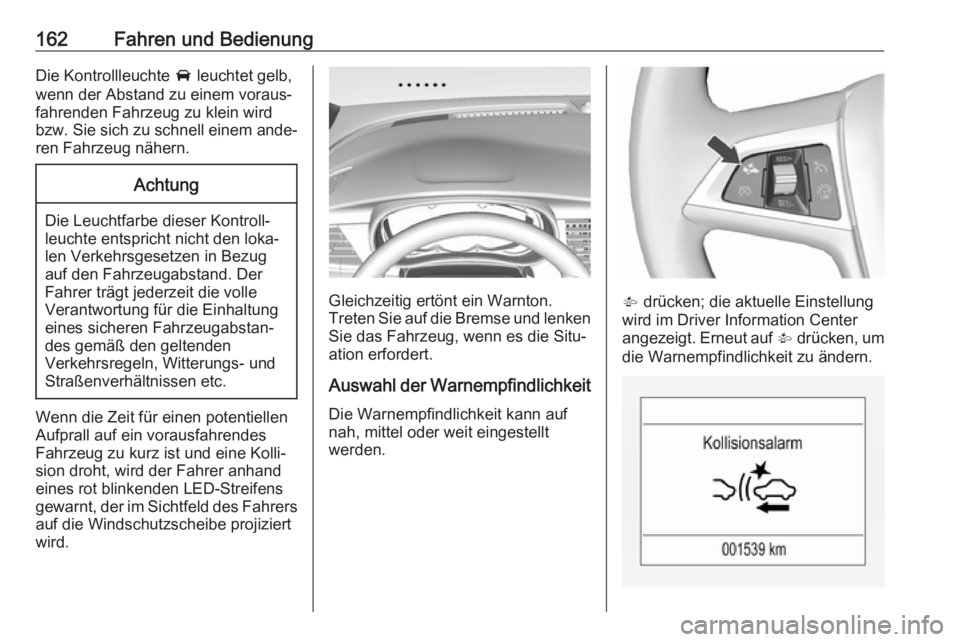

162Fahren und BedienungDie Kontrollleuchte A leuchtet gelb,
wenn der Abstand zu einem voraus‐
fahrenden Fahrzeug zu klein wird
bzw. Sie sich zu schnell einem ande‐
ren Fahrzeug nähern.Achtung
Die Leuchtfarbe dieser Kontroll‐ leuchte entspricht nicht den loka‐
len Verkehrsgesetzen in Bezug
auf den Fahrzeugabstand. Der
Fahrer trägt jederzeit die volle
Verantwortung für die Einhaltung
eines sicheren Fahrzeugabstan‐
des gemäß den geltenden
Verkehrsregeln, Witterungs- und
Straßenverhältnissen etc.
Wenn die Zeit für einen potentiellen
Aufprall auf ein vorausfahrendes
Fahrzeug zu kurz ist und eine Kolli‐
sion droht, wird der Fahrer anhand
eines rot blinkenden LED-Streifens
gewarnt, der im Sichtfeld des Fahrers
auf die Windschutzscheibe projiziert
wird.
Gleichzeitig ertönt ein Warnton.
Treten Sie auf die Bremse und lenken Sie das Fahrzeug, wenn es die Situ‐
ation erfordert.
Auswahl der Warnempfindlichkeit Die Warnempfindlichkeit kann auf
nah, mittel oder weit eingestellt
werden.V drücken; die aktuelle Einstellung
wird im Driver Information Center
angezeigt. Erneut auf V drücken, um
die Warnempfindlichkeit zu ändern.

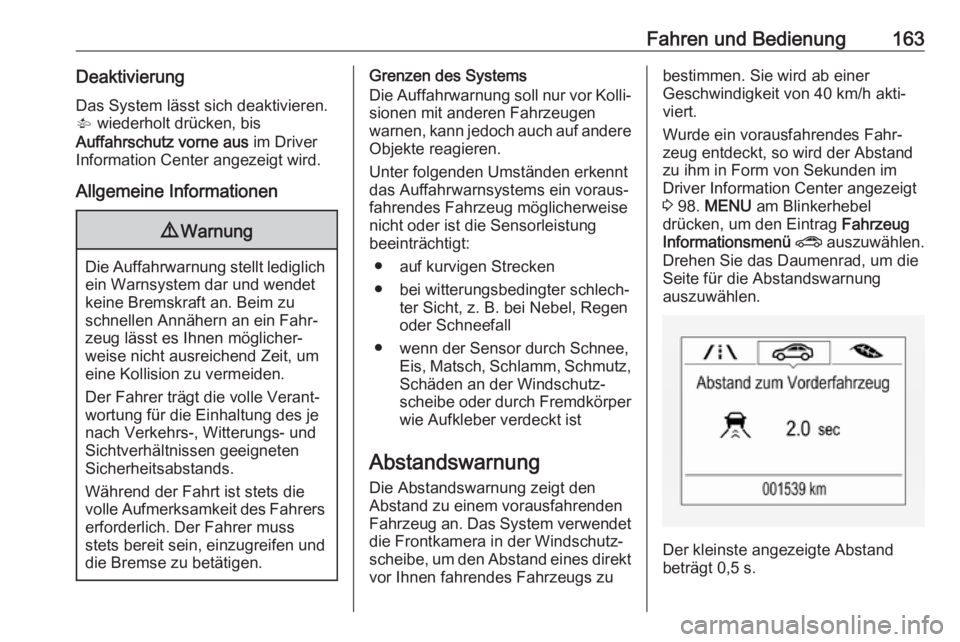

Fahren und Bedienung163DeaktivierungDas System lässt sich deaktivieren.
V wiederholt drücken, bis
Auffahrschutz vorne aus im Driver
Information Center angezeigt wird.
Allgemeine Informationen9 Warnung
Die Auffahrwarnung stellt lediglich
ein Warnsystem dar und wendet
keine Bremskraft an. Beim zu
schnellen Annähern an ein Fahr‐
zeug lässt es Ihnen möglicher‐
weise nicht ausreichend Zeit, um
eine Kollision zu vermeiden.
Der Fahrer trägt die volle Verant‐
wortung für die Einhaltung des je
nach Verkehrs-, Witterungs- und
Sichtverhältnissen geeigneten
Sicherheitsabstands.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, einzugreifen und
die Bremse zu betätigen.
Grenzen des Systems
Die Auffahrwarnung soll nur vor Kolli‐
sionen mit anderen Fahrzeugen
warnen, kann jedoch auch auf andere
Objekte reagieren.
Unter folgenden Umständen erkennt
das Auffahrwarnsystems ein voraus‐
fahrendes Fahrzeug möglicherweise
nicht oder ist die Sensorleistung
beeinträchtigt:
● auf kurvigen Strecken
● bei witterungsbedingter schlech‐ ter Sicht, z. B. bei Nebel, Regen
oder Schneefall
● wenn der Sensor durch Schnee, Eis, Matsch, Schlamm, Schmutz,Schäden an der Windschutz‐
scheibe oder durch Fremdkörper wie Aufkleber verdeckt ist
Abstandswarnung
Die Abstandswarnung zeigt den
Abstand zu einem vorausfahrenden
Fahrzeug an. Das System verwendet die Frontkamera in der Windschutz‐scheibe, um den Abstand eines direkt
vor Ihnen fahrendes Fahrzeugs zubestimmen. Sie wird ab einer
Geschwindigkeit von 40 km/h akti‐
viert.
Wurde ein vorausfahrendes Fahr‐
zeug entdeckt, so wird der Abstand
zu ihm in Form von Sekunden im
Driver Information Center angezeigt
3 98. MENU am Blinkerhebel
drücken, um den Eintrag Fahrzeug
Informationsmenü ? auszuwählen.
Drehen Sie das Daumenrad, um die
Seite für die Abstandswarnung
auszuwählen.
Der kleinste angezeigte Abstand
beträgt 0,5 s.

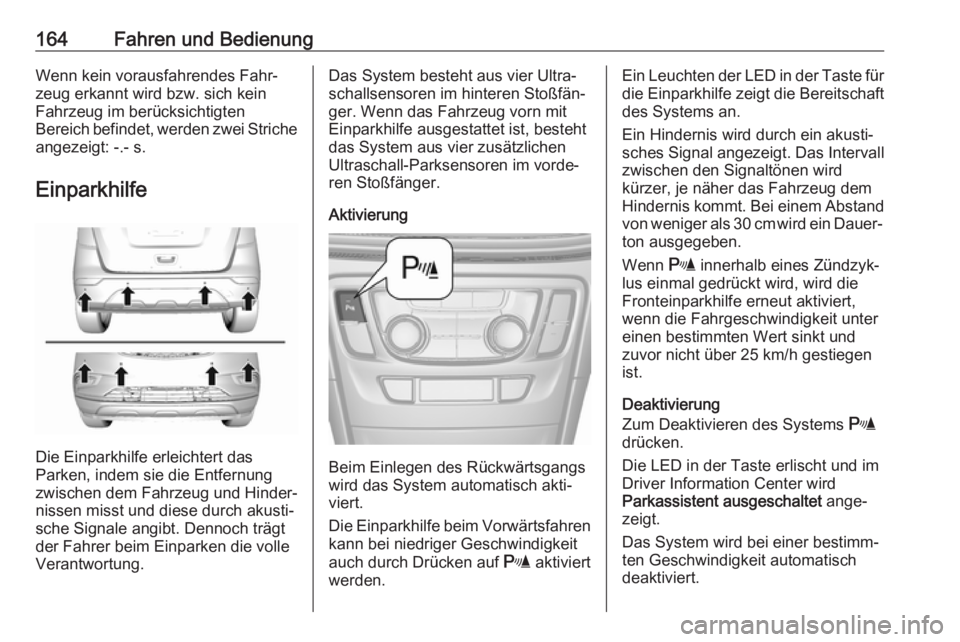

164Fahren und BedienungWenn kein vorausfahrendes Fahr‐
zeug erkannt wird bzw. sich kein Fahrzeug im berücksichtigten
Bereich befindet, werden zwei Striche
angezeigt: -.- s.
Einparkhilfe
Die Einparkhilfe erleichtert das
Parken, indem sie die Entfernung
zwischen dem Fahrzeug und Hinder‐
nissen misst und diese durch akusti‐
sche Signale angibt. Dennoch trägt
der Fahrer beim Einparken die volle
Verantwortung.
Das System besteht aus vier Ultra‐
schallsensoren im hinteren Stoßfän‐
ger. Wenn das Fahrzeug vorn mit
Einparkhilfe ausgestattet ist, besteht
das System aus vier zusätzlichen
Ultraschall-Parksensoren im vorde‐
ren Stoßfänger.
Aktivierung
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Die Einparkhilfe beim Vorwärtsfahren
kann bei niedriger Geschwindigkeit
auch durch Drücken auf r aktiviert
werden.
Ein Leuchten der LED in der Taste für die Einparkhilfe zeigt die Bereitschaft
des Systems an.
Ein Hindernis wird durch ein akusti‐
sches Signal angezeigt. Das Intervall
zwischen den Signaltönen wird
kürzer, je näher das Fahrzeug dem
Hindernis kommt. Bei einem Abstand
von weniger als 30 cm wird ein Dauer‐ ton ausgegeben.
Wenn r innerhalb eines Zündzyk‐
lus einmal gedrückt wird, wird die
Fronteinparkhilfe erneut aktiviert,
wenn die Fahrgeschwindigkeit unter
einen bestimmten Wert sinkt und
zuvor nicht über 25 km/h gestiegen
ist.
Deaktivierung
Zum Deaktivieren des Systems r
drücken.
Die LED in der Taste erlischt und im
Driver Information Center wird
Parkassistent ausgeschaltet ange‐
zeigt.
Das System wird bei einer bestimm‐
ten Geschwindigkeit automatisch
deaktiviert.

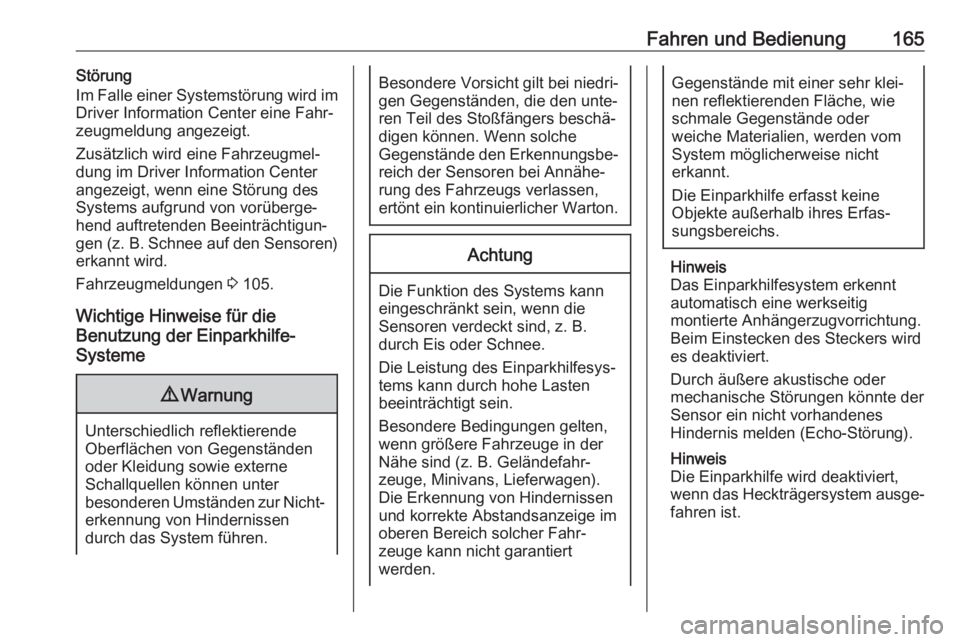

Fahren und Bedienung165Störung
Im Falle einer Systemstörung wird im
Driver Information Center eine Fahr‐
zeugmeldung angezeigt.
Zusätzlich wird eine Fahrzeugmel‐
dung im Driver Information Center
angezeigt, wenn eine Störung des
Systems aufgrund von vorüberge‐
hend auftretenden Beeinträchtigun‐
gen (z. B. Schnee auf den Sensoren)
erkannt wird.
Fahrzeugmeldungen 3 105.
Wichtige Hinweise für die
Benutzung der Einparkhilfe-
Systeme9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können. Wenn solche
Gegenstände den Erkennungsbe‐
reich der Sensoren bei Annähe‐
rung des Fahrzeugs verlassen,
ertönt ein kontinuierlicher Warton.Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Hinweis
Das Einparkhilfesystem erkennt
automatisch eine werkseitig
montierte Anhängerzugvorrichtung.
Beim Einstecken des Steckers wird
es deaktiviert.
Durch äußere akustische oder
mechanische Störungen könnte der
Sensor ein nicht vorhandenes
Hindernis melden (Echo-Störung).
Hinweis
Die Einparkhilfe wird deaktiviert,
wenn das Heckträgersystem ausge‐ fahren ist.

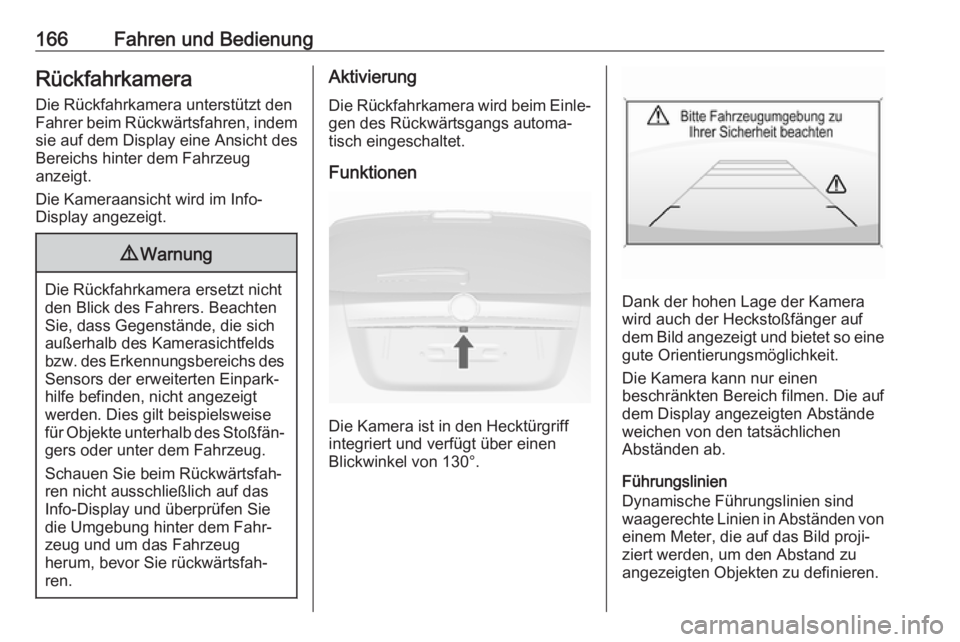

166Fahren und BedienungRückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem
sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug
anzeigt.
Die Kameraansicht wird im Info-
Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug
herum, bevor Sie rückwärtsfah‐
ren.
Aktivierung
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐ tisch eingeschaltet.
Funktionen
Die Kamera ist in den Hecktürgriff
integriert und verfügt über einen
Blickwinkel von 130°.
Dank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine
gute Orientierungsmöglichkeit.
Die Kamera kann nur einen
beschränkten Bereich filmen. Die auf
dem Display angezeigten Abstände weichen von den tatsächlichen
Abständen ab.
Führungslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von einem Meter, die auf das Bild proji‐ziert werden, um den Abstand zu
angezeigten Objekten zu definieren.

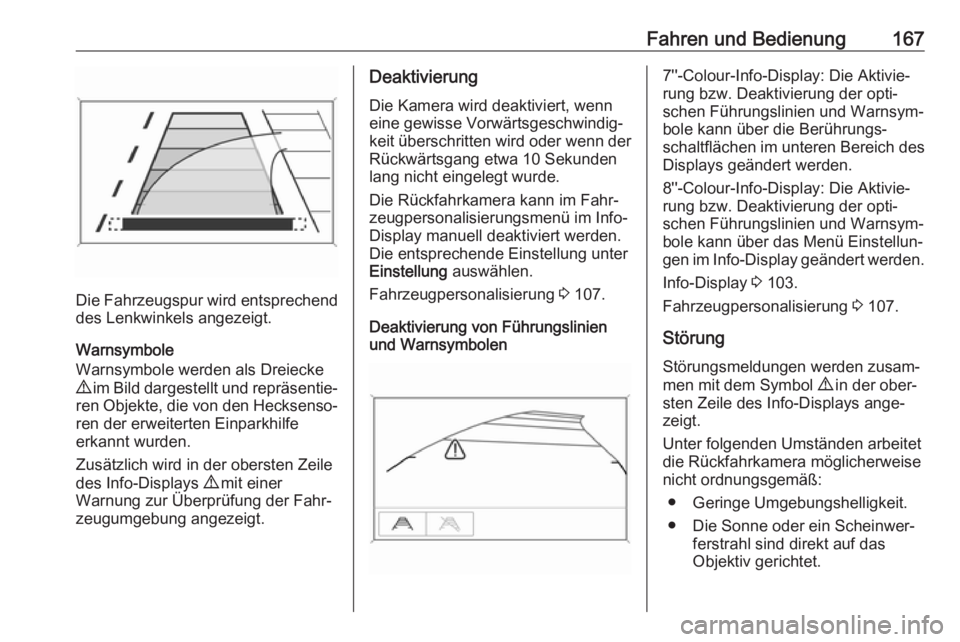

Fahren und Bedienung167
Die Fahrzeugspur wird entsprechenddes Lenkwinkels angezeigt.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐
ren der erweiterten Einparkhilfe
erkannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer
Warnung zur Überprüfung der Fahr‐ zeugumgebung angezeigt.
Deaktivierung
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.
Die Rückfahrkamera kann im Fahr‐
zeugpersonalisierungsmenü im Info-
Display manuell deaktiviert werden.
Die entsprechende Einstellung unter
Einstellung auswählen.
Fahrzeugpersonalisierung 3 107.
Deaktivierung von Führungslinien
und Warnsymbolen7''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐ schen Führungslinien und Warnsym‐
bole kann über die Berührungs‐
schaltflächen im unteren Bereich des
Displays geändert werden.
8''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐
schen Führungslinien und Warnsym‐
bole kann über das Menü Einstellun‐ gen im Info-Display geändert werden.
Info-Display 3 103.
Fahrzeugpersonalisierung 3 107.
Störung
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das
Objektiv gerichtet.

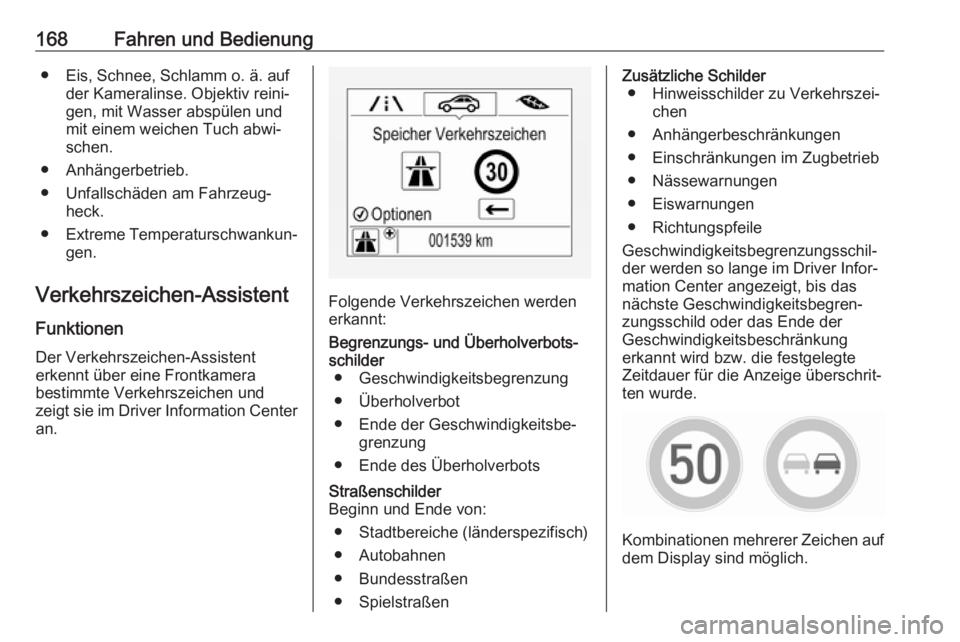

168Fahren und Bedienung● Eis, Schnee, Schlamm o. ä. aufder Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Anhängerbetrieb.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.
Verkehrszeichen-Assistent Funktionen
Der Verkehrszeichen-Assistent
erkennt über eine Frontkamera
bestimmte Verkehrszeichen und
zeigt sie im Driver Information Center an.
Folgende Verkehrszeichen werden
erkannt:
Begrenzungs- und Überholverbots‐ schilder ● Geschwindigkeitsbegrenzung
● Überholverbot● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenschilder
Beginn und Ende von:
● Stadtbereiche (länderspezifisch)
● Autobahnen
● Bundesstraßen
● SpielstraßenZusätzliche Schilder ● Hinweisschilder zu Verkehrszei‐ chen
● Anhängerbeschränkungen
● Einschränkungen im Zugbetrieb
● Nässewarnungen
● Eiswarnungen
● Richtungspfeile
Geschwindigkeitsbegrenzungsschil‐
der werden so lange im Driver Infor‐
mation Center angezeigt, bis das
nächste Geschwindigkeitsbegren‐
zungsschild oder das Ende der
Geschwindigkeitsbeschränkung
erkannt wird bzw. die festgelegte
Zeitdauer für die Anzeige überschrit‐
ten wurde.
Kombinationen mehrerer Zeichen auf
dem Display sind möglich.
