Stauraum59StauraumAblagefächer................................ 59
Handschuhfach ......................... 59
Getränkehalter ........................... 59
Vorderes Ablagefach .................60
Brillenfach .................................. 60
Ablagefach unter dem Sitz ........61
Ablagefach in der Mittelkonsole ............................ 61
Heckträgersystem .....................61
Laderaum ..................................... 72
Laderaumabdeckung .................73
Bodenabdeckung ......................74
Verzurrösen ............................... 74
Warndreieck .............................. 74
Verbandstasche ........................75
Dachgepäckträger .......................75
Beladungshinweise ......................75Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.

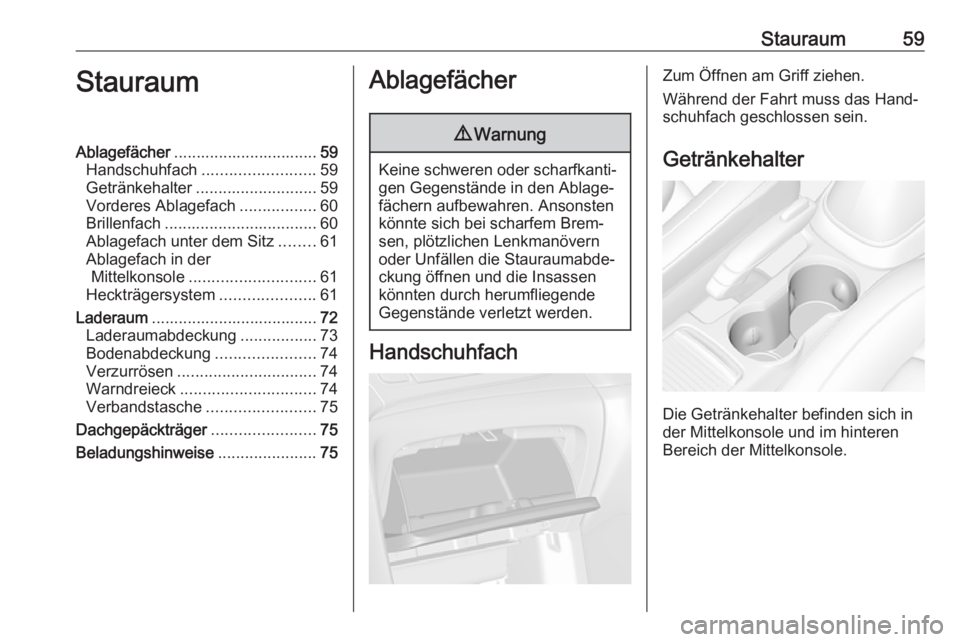

Handschuhfach
Zum Öffnen am Griff ziehen.
Während der Fahrt muss das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Die Getränkehalter befinden sich in
der Mittelkonsole und im hinteren
Bereich der Mittelkonsole.

60Stauraum

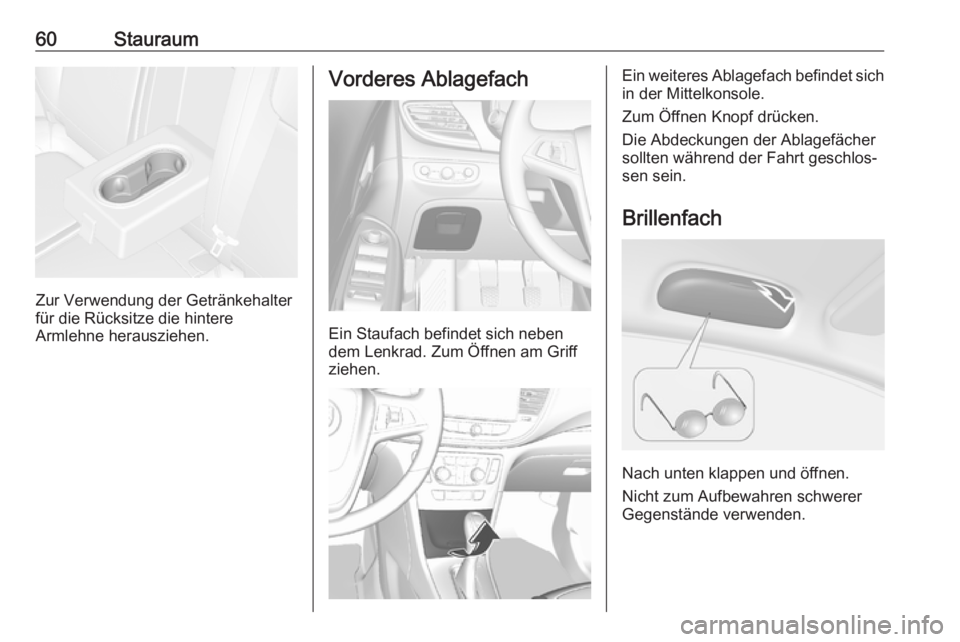

Zur Verwendung der Getränkehalter
für die Rücksitze die hintere
Armlehne herausziehen.
Vorderes Ablagefach
Ein Staufach befindet sich neben
dem Lenkrad. Zum Öffnen am Griff
ziehen.
Ein weiteres Ablagefach befindet sich
in der Mittelkonsole.
Zum Öffnen Knopf drücken.
Die Abdeckungen der Ablagefächer sollten während der Fahrt geschlos‐
sen sein.
Brillenfach
Nach unten klappen und öffnen.
Nicht zum Aufbewahren schwerer
Gegenstände verwenden.

Stauraum61Ablagefach unter dem Sitz

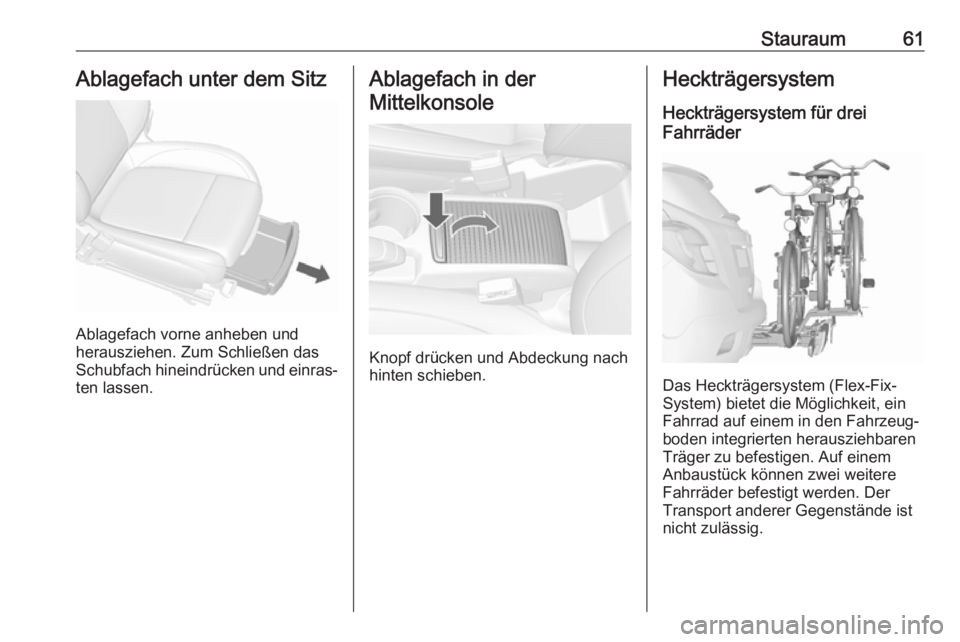

Ablagefach vorne anheben und
herausziehen. Zum Schließen das Schubfach hineindrücken und einras‐ ten lassen.
Ablagefach in der
Mittelkonsole
Knopf drücken und Abdeckung nach
hinten schieben.
Heckträgersystem
Heckträgersystem für drei
Fahrräder
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, ein
Fahrrad auf einem in den Fahrzeug‐ boden integrierten herausziehbarenTräger zu befestigen. Auf einem
Anbaustück können zwei weitere
Fahrräder befestigt werden. Der
Transport anderer Gegenstände ist
nicht zulässig.

62StauraumDie Höchstlast des Heckträgersys‐tems beträgt 60 kg mit angebrachtem
Anbaustück und 30 kg ohne Anbau‐
stück. Das bedeutet, dass auch ein
Fahrrad mit Elektromotor auf dem
Heckträgersystem transportiert
werden kann. Die Höchstlast pro
Fahrrad auf dem Anbaustück beträgt
20 kg.
Der Achsabstand des Fahrrades darf
maximal 1,15 Meter betragen.
Andernfalls ist kein sicheres Befesti‐
gen des Fahrrads möglich.
Bei Nichtgebrauch muss das Heck‐
trägersystem in den Fahrzeugboden
zurückgeschoben werden.
An den Fahrrädern dürfen sich keine Gegenstände befinden, die sich
während des Transports lösen könn‐ ten.Achtung
Bei erweitertem Heckträgersys‐
tem und voll beladenem Fahrzeug
wird die Bodenfreiheit verringert.
Auf steilen Straßen und über
Rampen, Bodenwellen usw.
äußerst vorsichtig fahren.Achtung
Fragen Sie Ihren Fahrradhändler
um Rat, bevor Sie Fahrräder mit
Carbonrahmen anbringen. Die
Fahrräder könnten beschädigt
werden.
Hinweis
Die Rückleuchten des Fahrzeugs
werden deaktiviert, wenn die Rück‐
leuchten des Heckträgersystems
installiert sind.

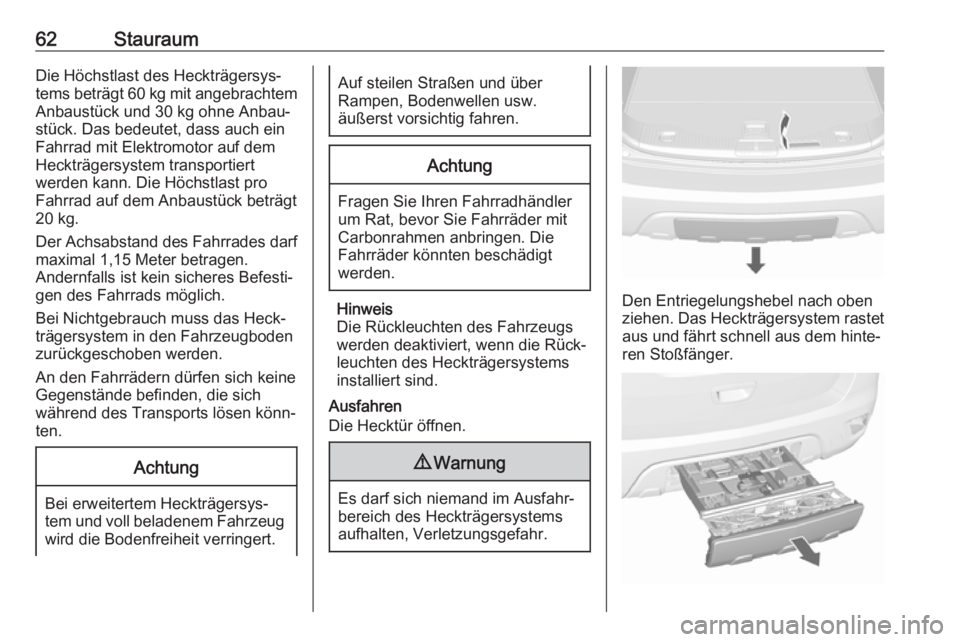

Ausfahren
Die Hecktür öffnen.
9 Warnung
Es darf sich niemand im Ausfahr‐
bereich des Heckträgersystems aufhalten, Verletzungsgefahr.
Den Entriegelungshebel nach oben
ziehen. Das Heckträgersystem rastet
aus und fährt schnell aus dem hinte‐
ren Stoßfänger.

Stauraum63Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben
des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das
System zurückschieben. Hilfe
einer Werkstatt in Anspruch
nehmen.

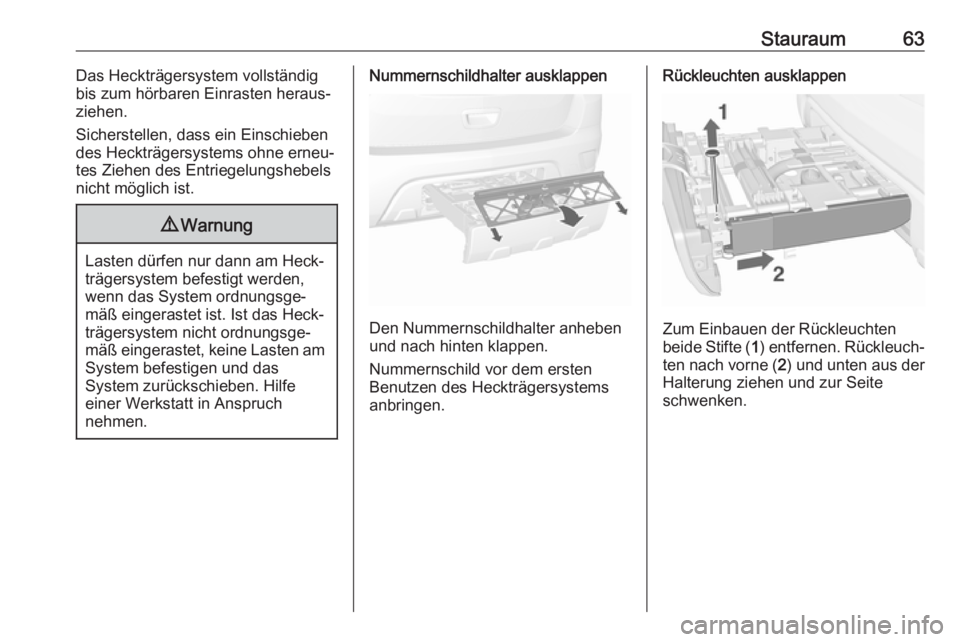

Nummernschildhalter ausklappen
Den Nummernschildhalter anheben
und nach hinten klappen.
Nummernschild vor dem ersten
Benutzen des Heckträgersystems anbringen.
Rückleuchten ausklappen
Zum Einbauen der Rückleuchten
beide Stifte ( 1) entfernen. Rückleuch‐
ten nach vorne ( 2) und unten aus der
Halterung ziehen und zur Seite
schwenken.

64Stauraum

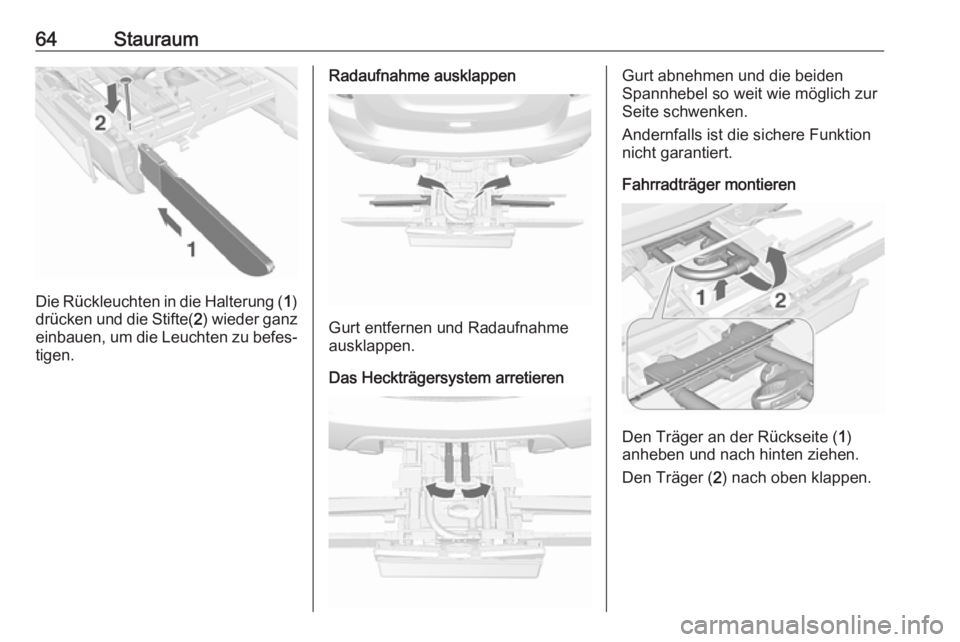

Die Rückleuchten in die Halterung (1)
drücken und die Stifte( 2) wieder ganz
einbauen, um die Leuchten zu befes‐
tigen.
Radaufnahme ausklappen
Gurt entfernen und Radaufnahme
ausklappen.
Das Heckträgersystem arretieren
Gurt abnehmen und die beiden
Spannhebel so weit wie möglich zur
Seite schwenken.
Andernfalls ist die sichere Funktion
nicht garantiert.
Fahrradträger montieren
Den Träger an der Rückseite ( 1)
anheben und nach hinten ziehen.
Den Träger ( 2) nach oben klappen.

Stauraum65

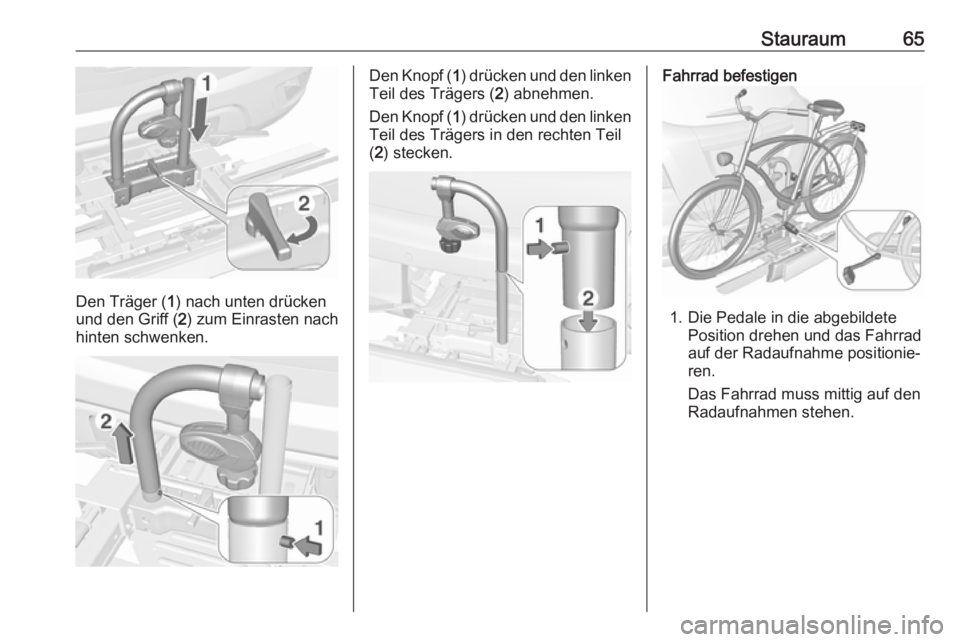

Den Träger (1) nach unten drücken
und den Griff ( 2) zum Einrasten nach
hinten schwenken.
Den Knopf ( 1) drücken und den linken
Teil des Trägers ( 2) abnehmen.
Den Knopf ( 1) drücken und den linken
Teil des Trägers in den rechten Teil
( 2 ) stecken.Fahrrad befestigen
1. Die Pedale in die abgebildete
Position drehen und das Fahrrad
auf der Radaufnahme positionie‐
ren.
Das Fahrrad muss mittig auf den
Radaufnahmen stehen.

66Stauraum

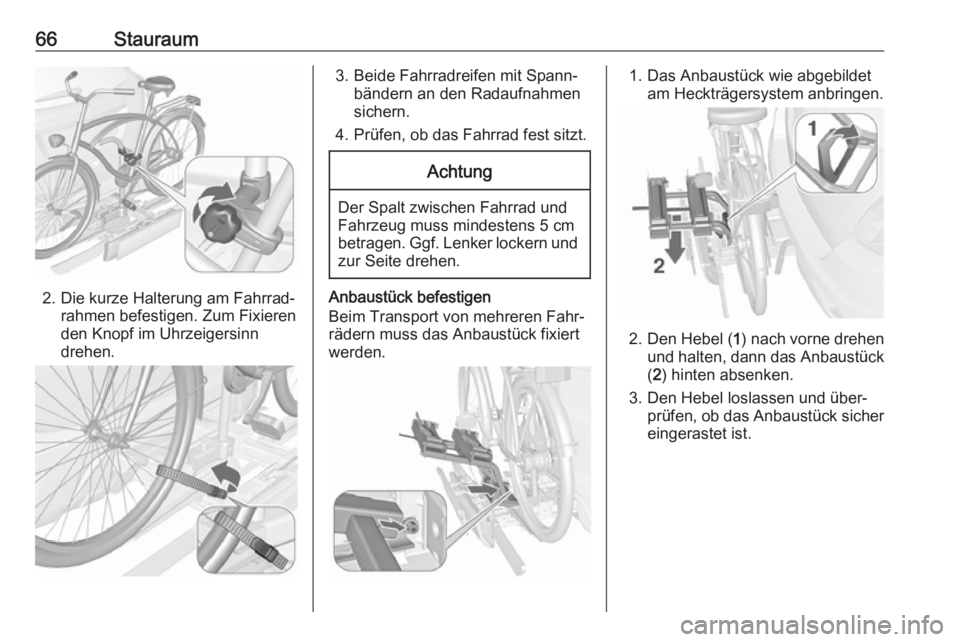

2. Die kurze Halterung am Fahrrad‐rahmen befestigen. Zum Fixieren
den Knopf im Uhrzeigersinn
drehen.
3. Beide Fahrradreifen mit Spann‐ bändern an den Radaufnahmen
sichern.
4. Prüfen, ob das Fahrrad fest sitzt.Achtung
Der Spalt zwischen Fahrrad und
Fahrzeug muss mindestens 5 cm
betragen. Ggf. Lenker lockern und zur Seite drehen.
Anbaustück befestigen
Beim Transport von mehreren Fahr‐
rädern muss das Anbaustück fixiert
werden.
1. Das Anbaustück wie abgebildet am Heckträgersystem anbringen.
2. Den Hebel ( 1) nach vorne drehen
und halten, dann das Anbaustück
( 2 ) hinten absenken.
3. Den Hebel loslassen und über‐ prüfen, ob das Anbaustück sicher
eingerastet ist.

Stauraum67
4. Den am Anbaustück befestigtenGurt unter dem Hebel durchfüh‐
ren, wenn das Heckträgersystem zurück geklappt wird. Den Gurt
fixieren.

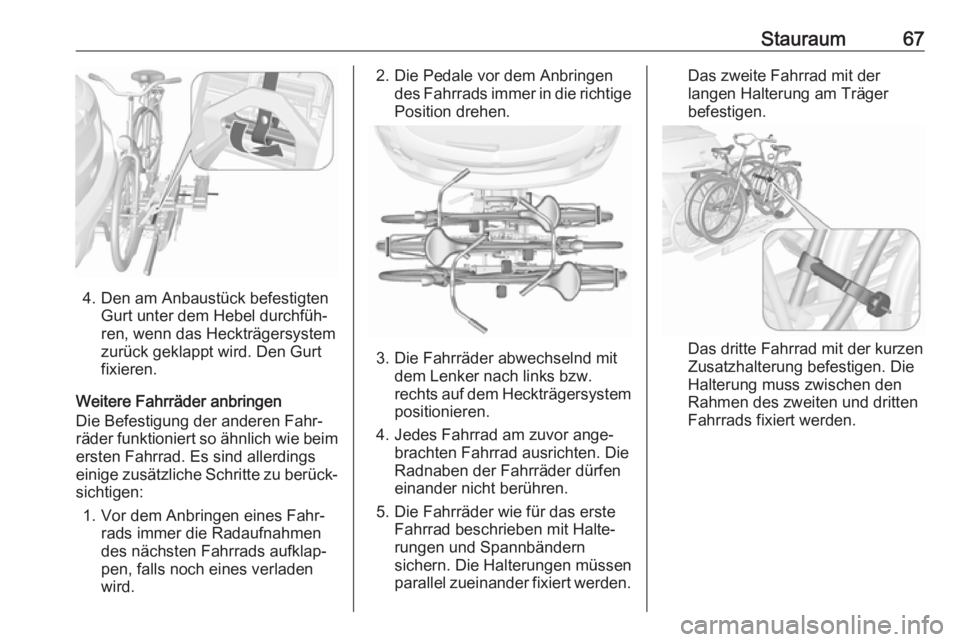

Weitere Fahrräder anbringen
Die Befestigung der anderen Fahr‐
räder funktioniert so ähnlich wie beim
ersten Fahrrad. Es sind allerdings
einige zusätzliche Schritte zu berück‐ sichtigen:
1. Vor dem Anbringen eines Fahr‐ rads immer die Radaufnahmen
des nächsten Fahrrads aufklap‐
pen, falls noch eines verladen
wird.
2. Die Pedale vor dem Anbringen des Fahrrads immer in die richtigePosition drehen.
3. Die Fahrräder abwechselnd mit dem Lenker nach links bzw.
rechts auf dem Heckträgersystem
positionieren.
4. Jedes Fahrrad am zuvor ange‐ brachten Fahrrad ausrichten. Die
Radnaben der Fahrräder dürfen
einander nicht berühren.
5. Die Fahrräder wie für das erste Fahrrad beschrieben mit Halte‐
rungen und Spannbändern
sichern. Die Halterungen müssen
parallel zueinander fixiert werden.
Das zweite Fahrrad mit der
langen Halterung am Träger
befestigen.
Das dritte Fahrrad mit der kurzen
Zusatzhalterung befestigen. Die
Halterung muss zwischen den
Rahmen des zweiten und dritten
Fahrrads fixiert werden.

68Stauraum
6. Zusätzlich beide Reifen des drit‐ten Fahrrads mit Spannbändern
an den Radaufnahmen sichern.
Für bessere Sichtbarkeit sollte am
hintersten Fahrrad ein Warnschild
angebracht werden.

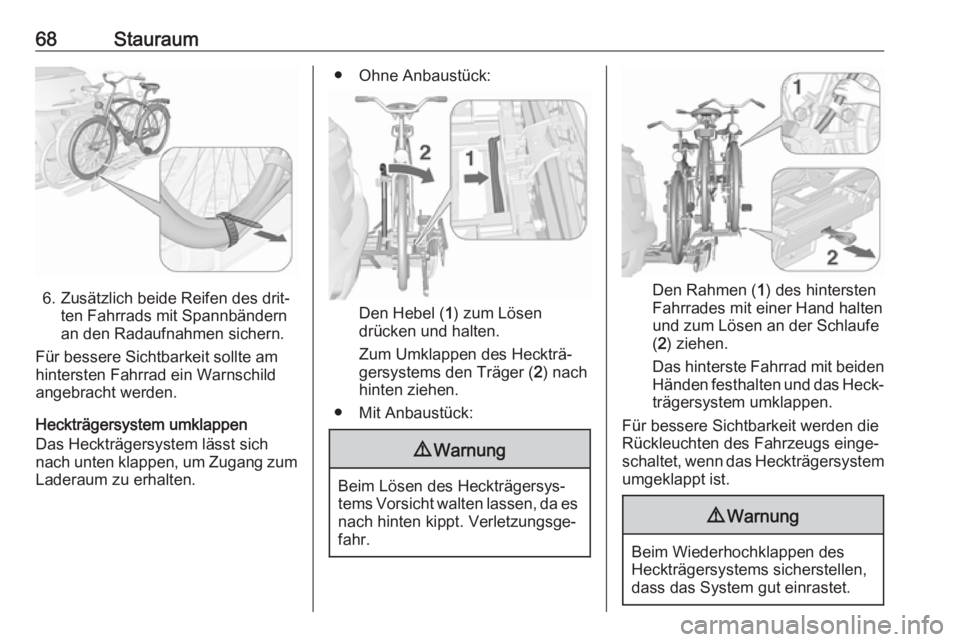

Heckträgersystem umklappen
Das Heckträgersystem lässt sich
nach unten klappen, um Zugang zum Laderaum zu erhalten.
● Ohne Anbaustück:
Den Hebel ( 1) zum Lösen
drücken und halten.
Zum Umklappen des Heckträ‐
gersystems den Träger ( 2) nach
hinten ziehen.
● Mit Anbaustück:
9 Warnung
Beim Lösen des Heckträgersys‐
tems Vorsicht walten lassen, da es nach hinten kippt. Verletzungsge‐
fahr.
Den Rahmen ( 1) des hintersten
Fahrrades mit einer Hand halten
und zum Lösen an der Schlaufe
( 2 ) ziehen.
Das hinterste Fahrrad mit beiden
Händen festhalten und das Heck‐ trägersystem umklappen.
Für bessere Sichtbarkeit werden die
Rückleuchten des Fahrzeugs einge‐
schaltet, wenn das Heckträgersystem
umgeklappt ist.
9 Warnung
Beim Wiederhochklappen des
Heckträgersystems sicherstellen,
dass das System gut einrastet.
