OPEL MOKKA X 2017 Gebruikershandleiding (in Dutch)

Verzorging van de auto209
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 98.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 243.
Als w 60-90 seconden knippert en
daarna continu wordt verlicht, is er
een fout in het systeem. Roep de hulp van een werkplaats in.
Na het op spanning brengen moet u
mogelijk een stukje rijden om de
bandenspanningswaarden op het
Driver Information Center bij te
werken. Hierbij kan w oplichten.
Als w bij lagere temperaturen oplicht
en na het rijden dooft, kan dit duiden
op een naderende te lage banden‐
spanning. Bandenspanning controle‐
ren.
Boordinformatie 3 107.
Schakel het contact uit wanneer de
bandenspanning moet worden
verhoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een reservewiel of tijdelijk reserve‐
wiel heeft geen spanningssensor. Het
bandenspanningscontrolesysteem
werkt niet op deze banden. Het
controlelampje w brandt. Voor de
overige drie banden blijft het systeem
in werking.
Gebruik van standaard verkrijgbare
vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Als u elektronische apparaten
gebruikt of zich in de buurt vindt van voorzieningen die vergelijkbare
frequenties gebruiken, kan dit de
werking van het bandenspannings‐ controlesysteem verstoren.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteemworden gedemonteerd en onderhou‐
den. Vervang bij opgeschroefde
sensoren het ventiel en de afdicht‐ ring. Bij opgeklikte sensoren moet het hele ventiel worden vervangen.
Status belading van auto
Stem de bandenspanning volgens de informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de auto
3 243 en selecteer de juiste instelling
in het menu Bandenbelasting op het
Driver Information Center, Informatie-
menu voertuig 3 100. Deze instelling
is de referentie voor de bandenspan‐ ningswaarschuwingen.
Het menu Bandbelasting verschijnt
wanneer de auto stilstaat en de hand‐ rem aangetrokken is. Bij auto's met
automatische versnellingsbak moet
de keuzehendel op P staan.
Midlevel-display:

210Verzorging van de auto
Selecteer de pagina Bandbelasting in
het menu Informatie- menu
voertuig ? op het Driver Informa‐
tion Center 3 100.
● Licht voor een comfortabele
spanning tot drie inzittenden.
● Eco voor een Eco-spanning tot
drie inzittenden.
● Max voor volledige belading.
Uplevel-display:Selecteer de pagina
Bandenbelasting in het menu Opties
op het Driver Information Center 3 100.
● Licht voor een comfortabele
spanning tot drie inzittenden.
● Eco voor een Eco-spanning tot
drie inzittenden.
● Max voor volledige belading.
Koppelingsprocedure
bandenspanningssensor
Elke bandenspanningssensor heeft
een unieke identificatiecode. De iden‐
tificatiecode moet aan de positie van
een nieuw wiel worden gekoppeld
nadat de wielen zijn geroteerd of alle wielen zijn verwisseld en als een of
meer bandenspanningssensoren zijn
vervangen. De bandenspannings‐
sensoren moeten ook worden gekop‐ peld na het vervangen van een reser‐
vewiel door een reguliere band met
een bandenspanningssensor.
Bij de volgende contactcyclus moeten
jet storingslampje w en het waar‐
schuwingsbericht doven/verdwijnen. De sensoren worden met een inleer‐
gereedschap in de volgende volgorde
gekoppeld aan de wielposities: voor‐
wiel linkerzijde, voorwiel rechterzijde,
achterwiel rechterzijde en achterwiel
linkerzijde. De richtingaanwijzer in de huidige actieve stand wordt verlicht
tot de sensor is gekoppeld.
Roep de hulp in van een werkplaats.
U hebt twee minuten voor het koppe‐
len van de positie van het eerste wiel
en vijf minuten voor het koppelen van
de positie van alle vier de wielen. Bij
het overschrijden van deze tijd stopt
het koppelen en moet u opnieuw
beginnen.

Verzorging van de auto211De koppelingsprocedure voor de
bandenspanningssensoren is als
volgt:
1. Trek de handrem aan.
2. Schakel het contact in.
3. Op auto's met automatische versnellingsbak: zet de keuze‐
hendel in P.
Bij auto's met handgeschakelde
versnellingsbak: selecteer
Neutraalstand.
4. Druk op MENU op de richtingaan‐
wijzerhendel om Informatiemenu
voertuig op het Driver Information
Center te selecteren.
5. Draai aan het stelwiel om naar het
bandenspanningsmenu te schui‐
ven.
Midlevel-display:
Uplevel-display:
6. Druk op SET/CLR om het koppe‐
len van de sensoren te starten. Er
moet een bericht met een vraag
om acceptatie van het proces
verschijnen.
7. Druk nogmaals op SET/CLR om
de selectie te bevestigen. De
claxon klinkt twee keer om aan te
geven dat de ontvanger in de
inleermodus staat.
8. Begin met het linker voorwiel.
9. Zet het inleergereedschap bij het ventiel tegen de wang van de
band. Druk daarna op de toets om de bandenspanningssensor te
activeren. De claxon klinkt ter
bevestiging dat de sensoridentifi‐
catiecode aan de positie van deze band en dit wiel is gekoppeld.
10. Ga verder met het rechter voor‐ wiel en herhaal de procedure
zoals beschreven in stap 9.
11. Ga verder met het rechter achter‐
wiel en herhaal de procedure
zoals beschreven in stap 9.
12. Ga verder met het linker achter‐ wiel en herhaal de procedure
zoals beschreven in stap 9. De

212Verzorging van de autoclaxon piept twee keer om aan te
geven dat de sensoridentificatie‐
code aan het linker achterwiel is
gekoppeld en dat de procedure
voor het koppelen van de banden‐
spanningssensoren afgesloten is.
13. Schakel het contact uit.
14. Breng alle vier banden op de aanbevolen bandenspanning
zoals aangegeven op het etiket
bandenspanningsinformatie.
15. Controleer of de bandenspan‐ ningsstatus overeenkomt met de
geselecteerde spanning 3 100.

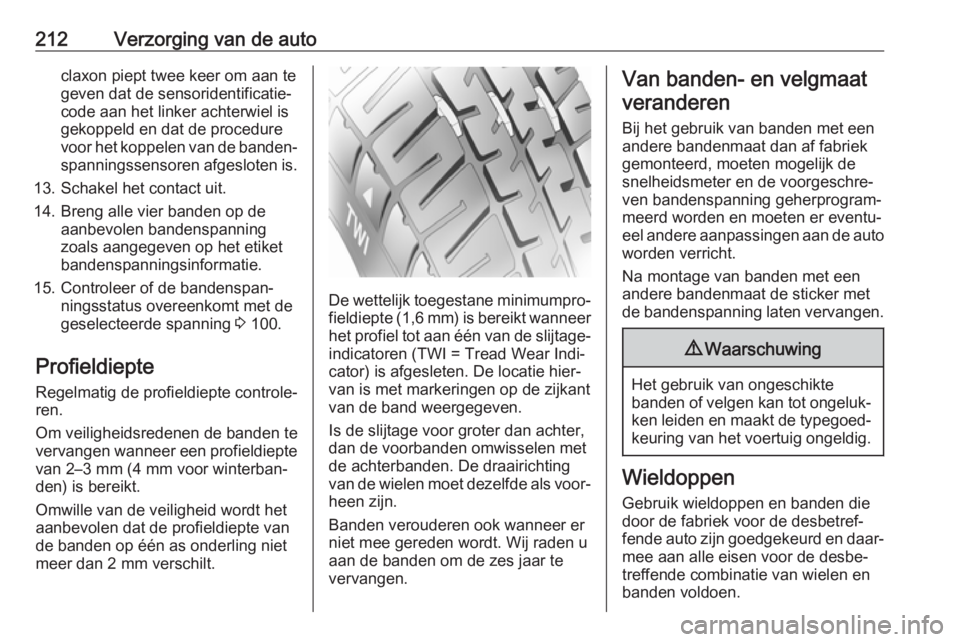

Profieldiepte
Regelmatig de profieldiepte controle‐
ren.
Om veiligheidsredenen de banden te
vervangen wanneer een profieldiepte
van 2–3 mm (4 mm voor winterban‐
den) is bereikt.
Omwille van de veiligheid wordt het
aanbevolen dat de profieldiepte van
de banden op één as onderling niet
meer dan 2 mm verschilt.
De wettelijk toegestane minimumpro‐ fieldiepte (1,6 mm) is bereikt wanneerhet profiel tot aan één van de slijtage-
indicatoren (TWI = Tread Wear Indi‐
cator) is afgesleten. De locatie hier‐
van is met markeringen op de zijkant
van de band weergegeven.
Is de slijtage voor groter dan achter,
dan de voorbanden omwisselen met
de achterbanden. De draairichting
van de wielen moet dezelfde als voor‐ heen zijn.
Banden verouderen ook wanneer er
niet mee gereden wordt. Wij raden u
aan de banden om de zes jaar te
vervangen.
Van banden- en velgmaat
veranderen
Bij het gebruik van banden met een
andere bandenmaat dan af fabriek
gemonteerd, moeten mogelijk de
snelheidsmeter en de voorgeschre‐
ven bandenspanning geherprogram‐
meerd worden en moeten er eventu‐
eel andere aanpassingen aan de auto
worden verricht.
Na montage van banden met een andere bandenmaat de sticker met
de bandenspanning laten vervangen.9 Waarschuwing
Het gebruik van ongeschikte
banden of velgen kan tot ongeluk‐ ken leiden en maakt de typegoed‐keuring van het voertuig ongeldig.
Wieldoppen
Gebruik wieldoppen en banden die
door de fabriek voor de desbetref‐
fende auto zijn goedgekeurd en daar‐ mee aan alle eisen voor de desbe‐
treffende combinatie van wielen en
banden voldoen.

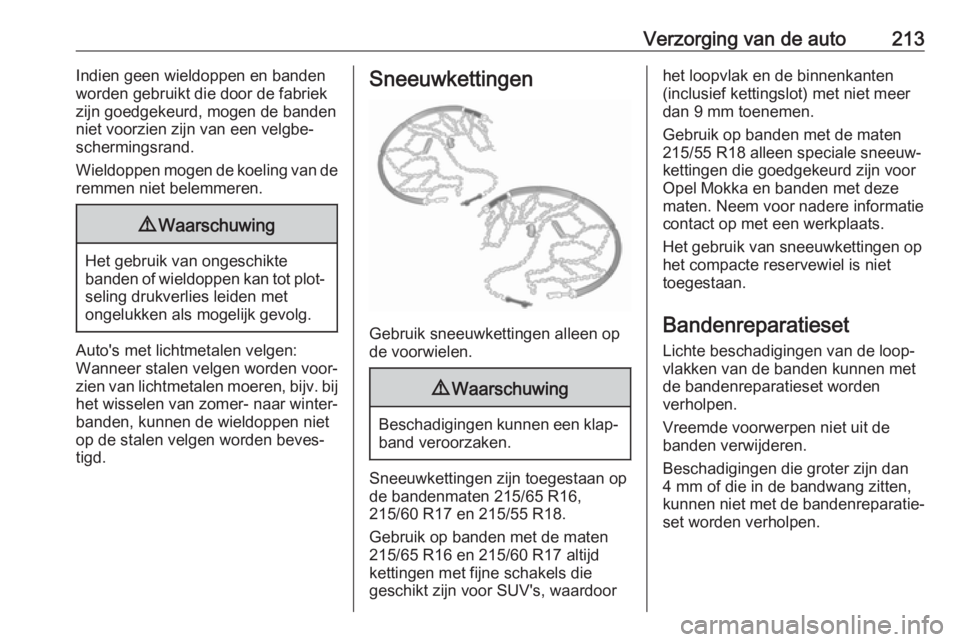

Verzorging van de auto213Indien geen wieldoppen en banden
worden gebruikt die door de fabriek
zijn goedgekeurd, mogen de banden
niet voorzien zijn van een velgbe‐
schermingsrand.
Wieldoppen mogen de koeling van de remmen niet belemmeren.9 Waarschuwing
Het gebruik van ongeschikte
banden of wieldoppen kan tot plot‐
seling drukverlies leiden met
ongelukken als mogelijk gevolg.
Auto's met lichtmetalen velgen:
Wanneer stalen velgen worden voor‐
zien van lichtmetalen moeren, bijv. bij
het wisselen van zomer- naar winter‐ banden, kunnen de wieldoppen niet
op de stalen velgen worden beves‐ tigd.
Sneeuwkettingen
Gebruik sneeuwkettingen alleen op
de voorwielen.
9 Waarschuwing
Beschadigingen kunnen een klap‐
band veroorzaken.
Sneeuwkettingen zijn toegestaan op
de bandenmaten 215/65 R16,
215/60 R17 en 215/55 R18.
Gebruik op banden met de maten
215/65 R16 en 215/60 R17 altijd
kettingen met fijne schakels die
geschikt zijn voor SUV's, waardoor
het loopvlak en de binnenkanten
(inclusief kettingslot) met niet meer
dan 9 mm toenemen.
Gebruik op banden met de maten
215/55 R18 alleen speciale sneeuw‐
kettingen die goedgekeurd zijn voor Opel Mokka en banden met dezematen. Neem voor nadere informatie
contact op met een werkplaats.
Het gebruik van sneeuwkettingen op
het compacte reservewiel is niet
toegestaan.
Bandenreparatieset Lichte beschadigingen van de loop‐
vlakken van de banden kunnen met
de bandenreparatieset worden
verholpen.
Vreemde voorwerpen niet uit de
banden verwijderen.
Beschadigingen die groter zijn dan
4 mm of die in de bandwang zitten,
kunnen niet met de bandenreparatie‐
set worden verholpen.

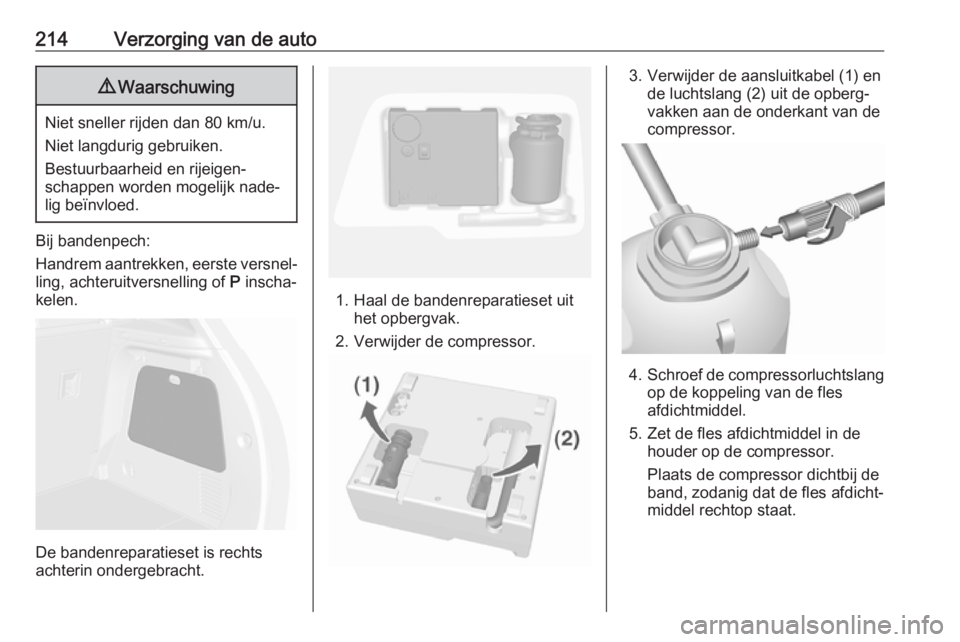

214Verzorging van de auto9Waarschuwing
Niet sneller rijden dan 80 km/u.
Niet langdurig gebruiken.
Bestuurbaarheid en rijeigen‐
schappen worden mogelijk nade‐
lig beïnvloed.
Bij bandenpech:
Handrem aantrekken, eerste versnel‐ ling, achteruitversnelling of P inscha‐
kelen.
De bandenreparatieset is rechts
achterin ondergebracht.
1. Haal de bandenreparatieset uit het opbergvak.
2. Verwijder de compressor.
3. Verwijder de aansluitkabel (1) en de luchtslang (2) uit de opberg‐
vakken aan de onderkant van de
compressor.
4. Schroef de compressorluchtslang
op de koppeling van de fles
afdichtmiddel.
5. Zet de fles afdichtmiddel in de houder op de compressor.
Plaats de compressor dichtbij de band, zodanig dat de fles afdicht‐
middel rechtop staat.

Verzorging van de auto215

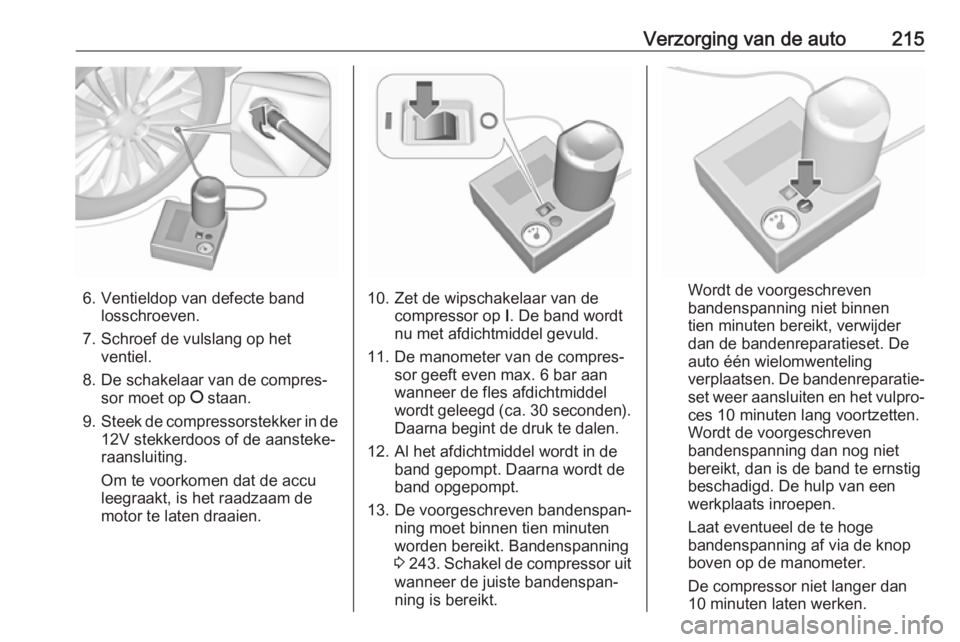

6. Ventieldop van defecte bandlosschroeven.
7. Schroef de vulslang op het ventiel.
8. De schakelaar van de compres‐ sor moet op J staan.
9. Steek de compressorstekker in de
12V stekkerdoos of de aansteke‐
raansluiting.
Om te voorkomen dat de accu
leegraakt, is het raadzaam de
motor te laten draaien.10. Zet de wipschakelaar van de compressor op I. De band wordt
nu met afdichtmiddel gevuld.
11. De manometer van de compres‐ sor geeft even max. 6 bar aan
wanneer de fles afdichtmiddel
wordt geleegd (ca. 30 seconden).
Daarna begint de druk te dalen.
12. Al het afdichtmiddel wordt in de band gepompt. Daarna wordt de
band opgepompt.
13. De voorgeschreven bandenspan‐ ning moet binnen tien minuten
worden bereikt. Bandenspanning
3 243 . Schakel de compressor uit
wanneer de juiste bandenspan‐
ning is bereikt.Wordt de voorgeschreven
bandenspanning niet binnen
tien minuten bereikt, verwijder
dan de bandenreparatieset. De
auto één wielomwenteling
verplaatsen. De bandenreparatie‐ set weer aansluiten en het vulpro‐
ces 10 minuten lang voortzetten.
Wordt de voorgeschreven
bandenspanning dan nog niet
bereikt, dan is de band te ernstig
beschadigd. De hulp van een
werkplaats inroepen.
Laat eventueel de te hoge
bandenspanning af via de knop
boven op de manometer.
De compressor niet langer dan
10 minuten laten werken.

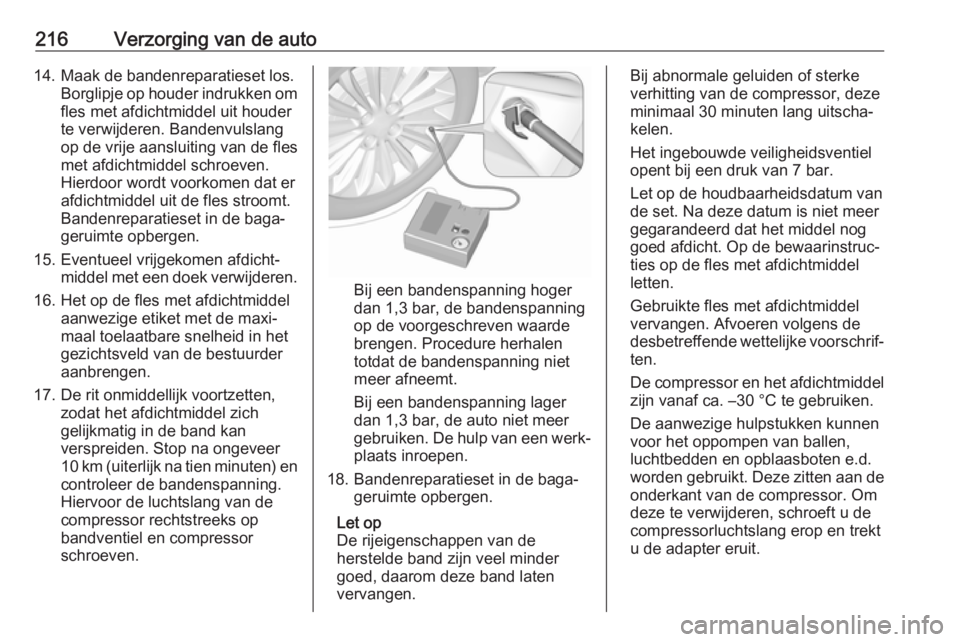

216Verzorging van de auto14. Maak de bandenreparatieset los.Borglipje op houder indrukken omfles met afdichtmiddel uit houder
te verwijderen. Bandenvulslang
op de vrije aansluiting van de fles
met afdichtmiddel schroeven.
Hierdoor wordt voorkomen dat er
afdichtmiddel uit de fles stroomt.
Bandenreparatieset in de baga‐
geruimte opbergen.
15. Eventueel vrijgekomen afdicht‐ middel met een doek verwijderen.
16. Het op de fles met afdichtmiddel aanwezige etiket met de maxi‐
maal toelaatbare snelheid in het
gezichtsveld van de bestuurder
aanbrengen.
17. De rit onmiddellijk voortzetten, zodat het afdichtmiddel zich
gelijkmatig in de band kan
verspreiden. Stop na ongeveer
10 km (uiterlijk na tien minuten) en
controleer de bandenspanning.
Hiervoor de luchtslang van de
compressor rechtstreeks op
bandventiel en compressor
schroeven.
Bij een bandenspanning hoger
dan 1,3 bar, de bandenspanning
op de voorgeschreven waarde
brengen. Procedure herhalen
totdat de bandenspanning niet
meer afneemt.
Bij een bandenspanning lager
dan 1,3 bar, de auto niet meer
gebruiken. De hulp van een werk‐
plaats inroepen.
18. Bandenreparatieset in de baga‐ geruimte opbergen.
Let op
De rijeigenschappen van de
herstelde band zijn veel minder
goed, daarom deze band laten
vervangen.
Bij abnormale geluiden of sterke
verhitting van de compressor, deze
minimaal 30 minuten lang uitscha‐
kelen.
Het ingebouwde veiligheidsventiel
opent bij een druk van 7 bar.
Let op de houdbaarheidsdatum van
de set. Na deze datum is niet meer
gegarandeerd dat het middel nog
goed afdicht. Op de bewaarinstruc‐
ties op de fles met afdichtmiddel
letten.
Gebruikte fles met afdichtmiddel
vervangen. Afvoeren volgens de
desbetreffende wettelijke voorschrif‐
ten.
De compressor en het afdichtmiddel zijn vanaf ca. –30 °C te gebruiken.
De aanwezige hulpstukken kunnen voor het oppompen van ballen,
luchtbedden en opblaasboten e.d.
worden gebruikt. Deze zitten aan de onderkant van de compressor. Om
deze te verwijderen, schroeft u de
compressorluchtslang erop en trekt
u de adapter eruit.

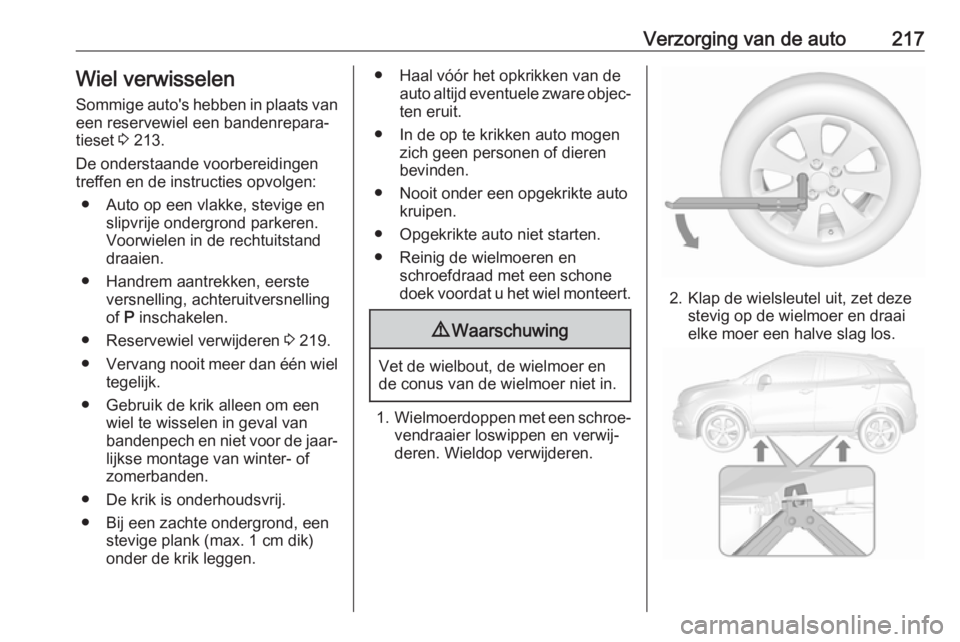

Verzorging van de auto217Wiel verwisselen
Sommige auto's hebben in plaats van
een reservewiel een bandenrepara‐
tieset 3 213.
De onderstaande voorbereidingen
treffen en de instructies opvolgen:
● Auto op een vlakke, stevige en slipvrije ondergrond parkeren.
Voorwielen in de rechtuitstand
draaien.
● Handrem aantrekken, eerste versnelling, achteruitversnelling
of P inschakelen.
● Reservewiel verwijderen 3 219.
● Vervang nooit meer dan één wiel
tegelijk.
● Gebruik de krik alleen om een wiel te wisselen in geval van
bandenpech en niet voor de jaar‐
lijkse montage van winter- of
zomerbanden.
● De krik is onderhoudsvrij. ● Bij een zachte ondergrond, een stevige plank (max. 1 cm dik)onder de krik leggen.● Haal vóór het opkrikken van de auto altijd eventuele zware objec‐
ten eruit.
● In de op te krikken auto mogen zich geen personen of dieren
bevinden.
● Nooit onder een opgekrikte auto kruipen.
● Opgekrikte auto niet starten.
● Reinig de wielmoeren en schroefdraad met een schone
doek voordat u het wiel monteert.9 Waarschuwing
Vet de wielbout, de wielmoer en
de conus van de wielmoer niet in.
1. Wielmoerdoppen met een schroe‐
vendraaier loswippen en verwij‐
deren. Wieldop verwijderen.
2. Klap de wielsleutel uit, zet deze stevig op de wielmoer en draai
elke moer een halve slag los.

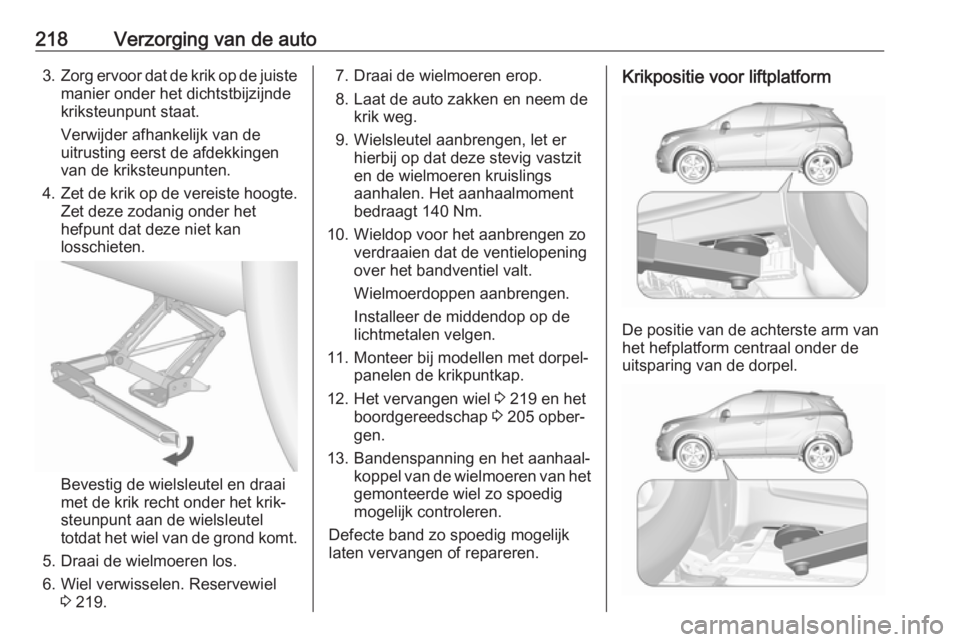

218Verzorging van de auto3.Zorg ervoor dat de krik op de juiste
manier onder het dichtstbijzijnde
kriksteunpunt staat.
Verwijder afhankelijk van de
uitrusting eerst de afdekkingen
van de kriksteunpunten.
4. Zet de krik op de vereiste hoogte.
Zet deze zodanig onder het
hefpunt dat deze niet kan
losschieten.
Bevestig de wielsleutel en draai
met de krik recht onder het krik‐
steunpunt aan de wielsleutel
totdat het wiel van de grond komt.
5. Draai de wielmoeren los.
6. Wiel verwisselen. Reservewiel 3 219.
7. Draai de wielmoeren erop.
8. Laat de auto zakken en neem de krik weg.
9. Wielsleutel aanbrengen, let er hierbij op dat deze stevig vastzit
en de wielmoeren kruislings
aanhalen. Het aanhaalmoment
bedraagt 140 Nm.
10. Wieldop voor het aanbrengen zo verdraaien dat de ventielopeningover het bandventiel valt.
Wielmoerdoppen aanbrengen.
Installeer de middendop op de
lichtmetalen velgen.
11. Monteer bij modellen met dorpel‐ panelen de krikpuntkap.
12. Het vervangen wiel 3 219 en het
boordgereedschap 3 205 opber‐
gen.
13. Bandenspanning en het aanhaal‐ koppel van de wielmoeren van hetgemonteerde wiel zo spoedig
mogelijk controleren.
Defecte band zo spoedig mogelijk
laten vervangen of repareren.Krikpositie voor liftplatform
De positie van de achterste arm van
het hefplatform centraal onder de uitsparing van de dorpel.
