OPEL MOKKA X 2017 Instruktionsbok

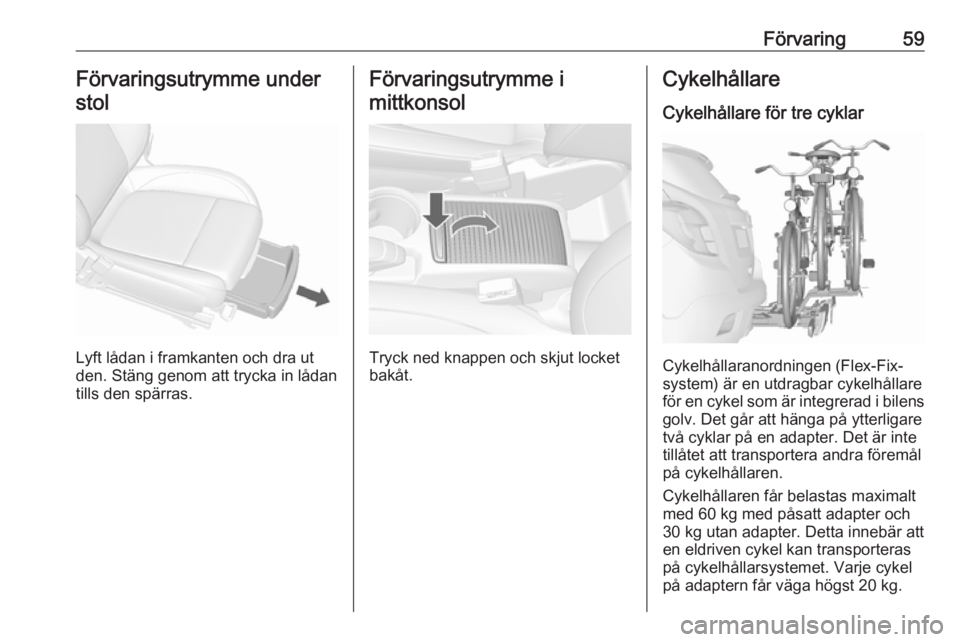

Förvaring59Förvaringsutrymme understol
Lyft lådan i framkanten och dra ut
den. Stäng genom att trycka in lådan
tills den spärras.
Förvaringsutrymme i
mittkonsol
Tryck ned knappen och skjut locket
bakåt.
Cykelhållare
Cykelhållare för tre cyklar
Cykelhållaranordningen (Flex-Fix-
system) är en utdragbar cykelhållare
för en cykel som är integrerad i bilens golv. Det går att hänga på ytterligare
två cyklar på en adapter. Det är inte
tillåtet att transportera andra föremål
på cykelhållaren.
Cykelhållaren får belastas maximalt
med 60 kg med påsatt adapter och
30 kg utan adapter. Detta innebär att
en eldriven cykel kan transporteras
på cykelhållarsystemet. Varje cykel
på adaptern får väga högst 20 kg.

60FörvaringCykelns hjulbas får inte överstiga
1,15 meter. Annars kan inte cykeln
sättas fast på ett säkert sätt.
När cykelhållaren inte används måste
den skjutas tillbaka in i bilens golv.
Det får inte heller finnas några före‐
mål på cyklarna som kan lossna
under transporten.Se upp
Förlängs cykelhållaren och bilen
är tungt lastad, minskar bilens
markfrigång.
Kör alltid försiktigt när vägen lutar
kraftigt eller när du kör över en
ramp, ett gupp eller liknande.
Se upp
Rådgör med din cykelhandlare innan cyklar med kolfiberram sätts upp i hållaren. Cyklarna kan
skadas.
Observera!
Bilens bakljus inaktiveras om cykel‐
hållarens bakljus är installerade.
Dra ut cykelhållaren
Öppna bakluckan.9 Varning
Inga personer får vistas inom
cykelhållarens utdragsområde,
risk för personskador.
För frigöringsspaken uppåt. Cykelhål‐
laren frigörs och skjuts ut från den
bakre stötfångaren.
Dra ut cykelhållaren helt tills du hör att den låser fast.
Kontrollera att det inte är möjligt att
skjuta in det inbyggda transportsyste‐
met utan att man drar i frigörings‐
spaken igen.
9 Varning
Det är endast tillåtet att fästa före‐
mål i det bakre hållarsystemet om
systemet är korrekt spärrat. Om
det bakre hållarsystemet inte är
korrekt spärrat får du inte fästa
föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.

Förvaring61Uppfällning av registreringsskyltshål‐
laren
Lyft registreringsskyltshållaren och
fäll den bakåt.
Sätt fast registreringsskylten innan
cykelhållaren används för första
gången.
Fäll ut bakljusen
Ta bort båda stiften ( 1) för att montera
bakljusen. Dra ut bakljusen framåt ( 2)
och nedåt från hållaren och sväng
dem åt sidan.
Skjut in bakljusen i hållaren ( 1) och
sätt i stiften ( 2) hela vägen för att fästa
bakljusen.
Fäll ut hjulhållaren

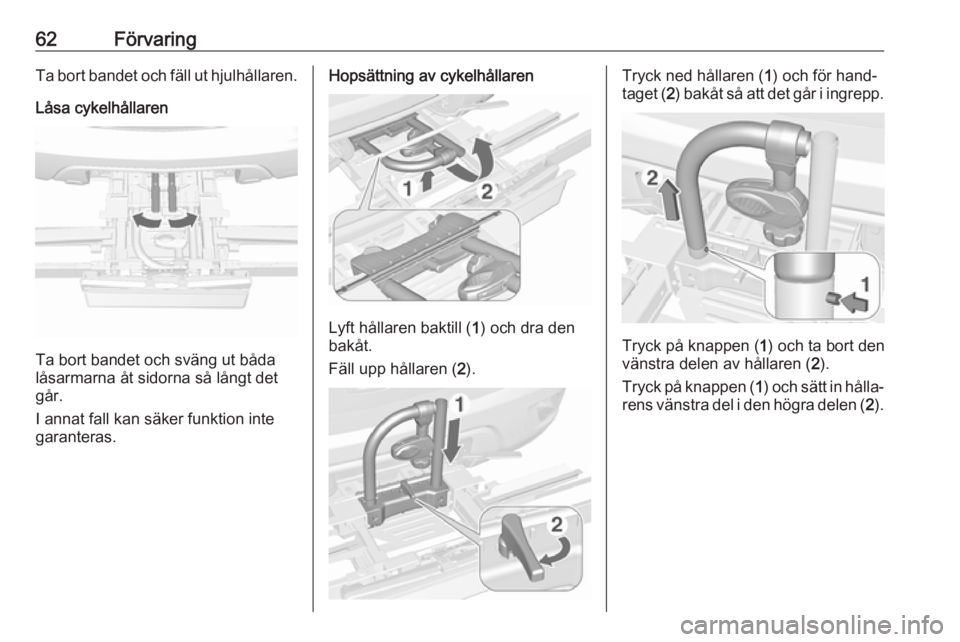

62FörvaringTa bort bandet och fäll ut hjulhållaren.Låsa cykelhållaren
Ta bort bandet och sväng ut båda
låsarmarna åt sidorna så långt det
går.
I annat fall kan säker funktion inte
garanteras.
Hopsättning av cykelhållaren
Lyft hållaren baktill ( 1) och dra den
bakåt.
Fäll upp hållaren ( 2).
Tryck ned hållaren ( 1) och för hand‐
taget ( 2) bakåt så att det går i ingrepp.
Tryck på knappen ( 1) och ta bort den
vänstra delen av hållaren ( 2).
Tryck på knappen ( 1) och sätt in hålla‐
rens vänstra del i den högra delen ( 2).

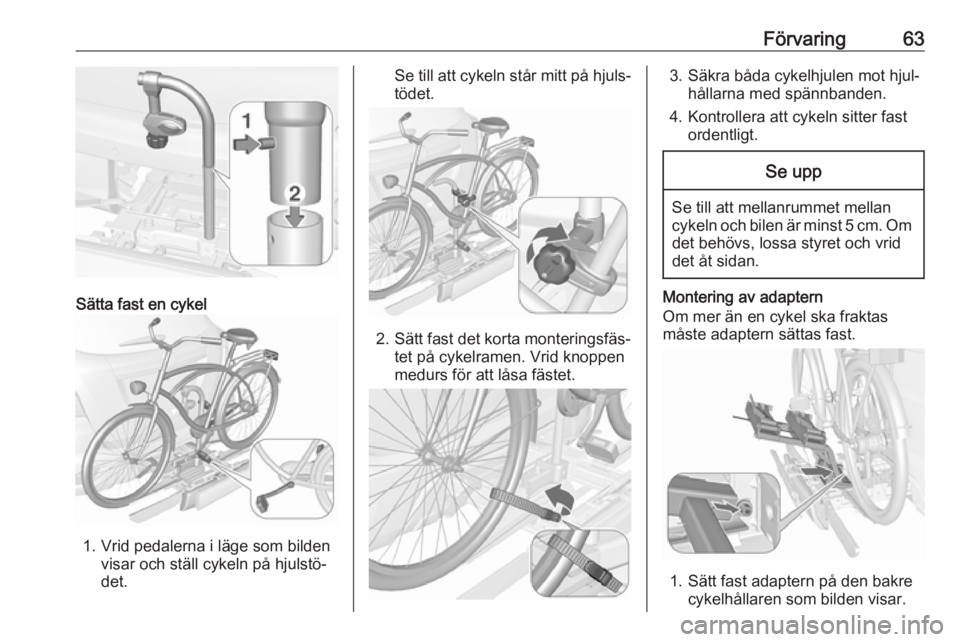

Förvaring63
Sätta fast en cykel
1. Vrid pedalerna i läge som bildenvisar och ställ cykeln på hjulstö‐
det.
Se till att cykeln står mitt på hjuls‐
tödet.
2. Sätt fast det korta monteringsfäs‐ tet på cykelramen. Vrid knoppen
medurs för att låsa fästet.
3. Säkra båda cykelhjulen mot hjul‐ hållarna med spännbanden.
4. Kontrollera att cykeln sitter fast ordentligt.Se upp
Se till att mellanrummet mellan
cykeln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Montering av adaptern
Om mer än en cykel ska fraktas
måste adaptern sättas fast.
1. Sätt fast adaptern på den bakre cykelhållaren som bilden visar.

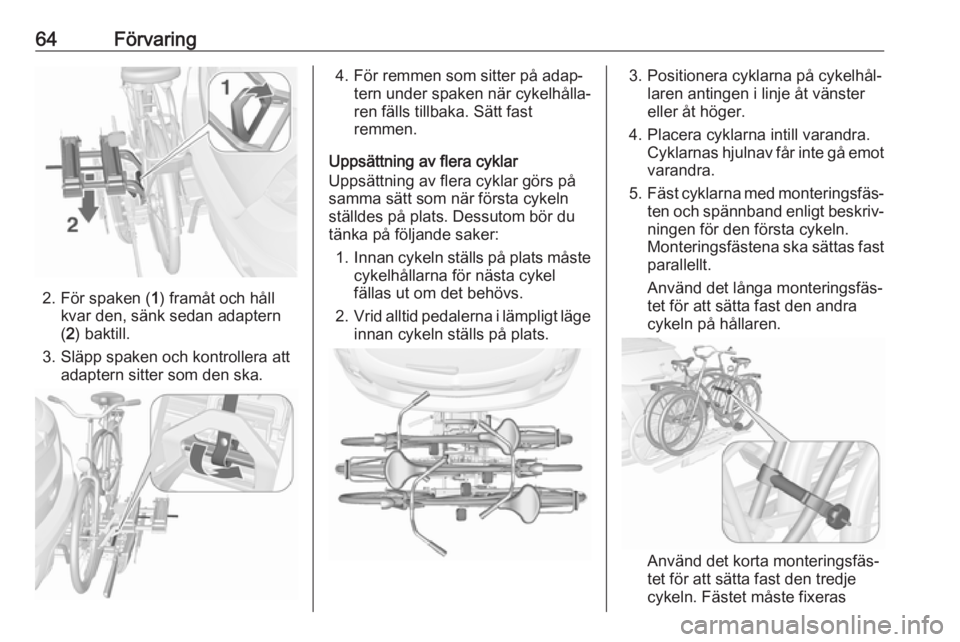

64Förvaring
2. För spaken (1) framåt och håll
kvar den, sänk sedan adaptern
( 2 ) baktill.
3. Släpp spaken och kontrollera att adaptern sitter som den ska.
4. För remmen som sitter på adap‐tern under spaken när cykelhålla‐
ren fälls tillbaka. Sätt fast
remmen.
Uppsättning av flera cyklar
Uppsättning av flera cyklar görs på
samma sätt som när första cykeln
ställdes på plats. Dessutom bör du
tänka på följande saker:
1. Innan cykeln ställs på plats måste
cykelhållarna för nästa cykel
fällas ut om det behövs.
2. Vrid alltid pedalerna i lämpligt läge
innan cykeln ställs på plats.3. Positionera cyklarna på cykelhål‐ laren antingen i linje åt vänster
eller åt höger.
4. Placera cyklarna intill varandra. Cyklarnas hjulnav får inte gå emot
varandra.
5. Fäst cyklarna med monteringsfäs‐
ten och spännband enligt beskriv‐ningen för den första cykeln.
Monteringsfästena ska sättas fast parallellt.
Använd det långa monteringsfäs‐
tet för att sätta fast den andra
cykeln på hållaren.
Använd det korta monteringsfäs‐
tet för att sätta fast den tredje
cykeln. Fästet måste fixeras

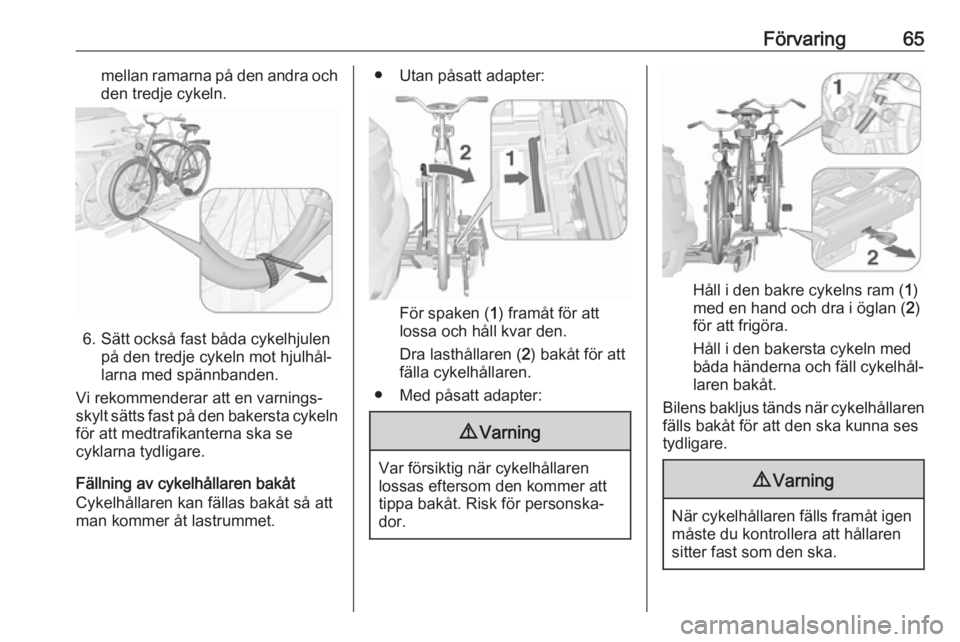

Förvaring65mellan ramarna på den andra ochden tredje cykeln.
6. Sätt också fast båda cykelhjulen på den tredje cykeln mot hjulhål‐
larna med spännbanden.
Vi rekommenderar att en varnings‐ skylt sätts fast på den bakersta cykeln
för att medtrafikanterna ska se
cyklarna tydligare.
Fällning av cykelhållaren bakåt
Cykelhållaren kan fällas bakåt så att
man kommer åt lastrummet.
● Utan påsatt adapter:
För spaken ( 1) framåt för att
lossa och håll kvar den.
Dra lasthållaren ( 2) bakåt för att
fälla cykelhållaren.
● Med påsatt adapter:
9 Varning
Var försiktig när cykelhållaren
lossas eftersom den kommer att
tippa bakåt. Risk för personska‐
dor.
Håll i den bakre cykelns ram ( 1)
med en hand och dra i öglan ( 2)
för att frigöra.
Håll i den bakersta cykeln med båda händerna och fäll cykelhål‐
laren bakåt.
Bilens bakljus tänds när cykelhållaren fälls bakåt för att den ska kunna ses
tydligare.
9 Varning
När cykelhållaren fälls framåt igen
måste du kontrollera att hållaren
sitter fast som den ska.

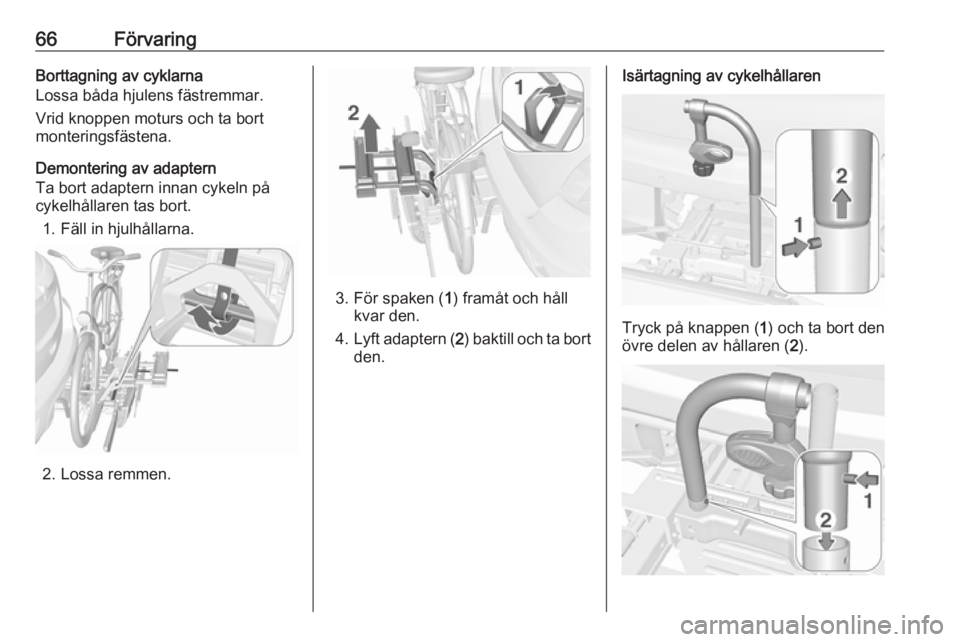

66FörvaringBorttagning av cyklarna
Lossa båda hjulens fästremmar.
Vrid knoppen moturs och ta bort monteringsfästena.
Demontering av adaptern
Ta bort adaptern innan cykeln på
cykelhållaren tas bort.
1. Fäll in hjulhållarna.
2. Lossa remmen.
3. För spaken ( 1) framåt och håll
kvar den.
4. Lyft adaptern ( 2) baktill och ta bort
den.
Isärtagning av cykelhållaren
Tryck på knappen ( 1) och ta bort den
övre delen av hållaren ( 2).

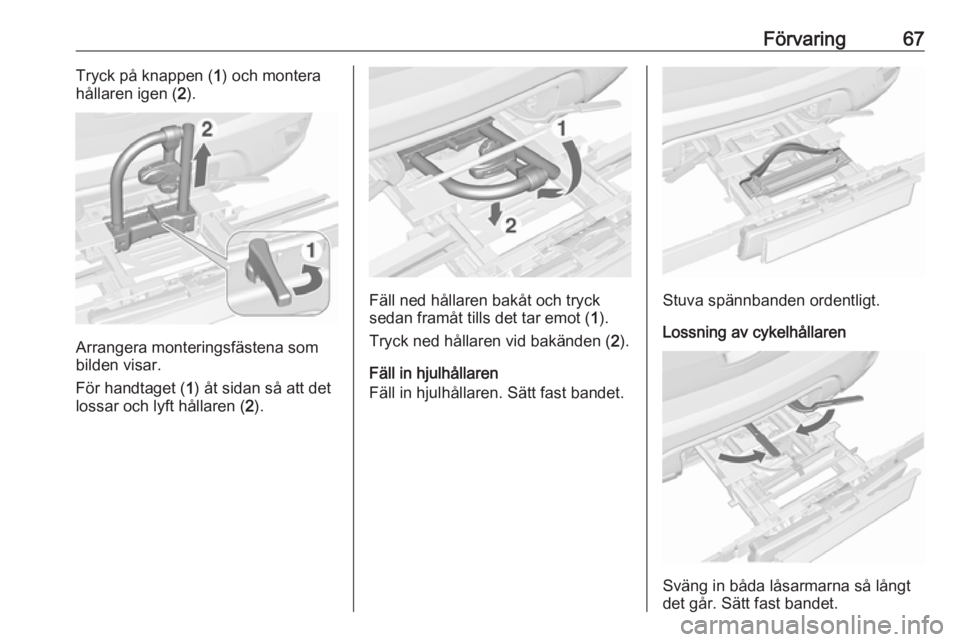

Förvaring67Tryck på knappen (1) och montera
hållaren igen ( 2).
Arrangera monteringsfästena som
bilden visar.
För handtaget ( 1) åt sidan så att det
lossar och lyft hållaren ( 2).
Fäll ned hållaren bakåt och tryck
sedan framåt tills det tar emot ( 1).
Tryck ned hållaren vid bakänden ( 2).
Fäll in hjulhållaren
Fäll in hjulhållaren. Sätt fast bandet.Stuva spännbanden ordentligt.
Lossning av cykelhållaren
Sväng in båda låsarmarna så långt
det går. Sätt fast bandet.

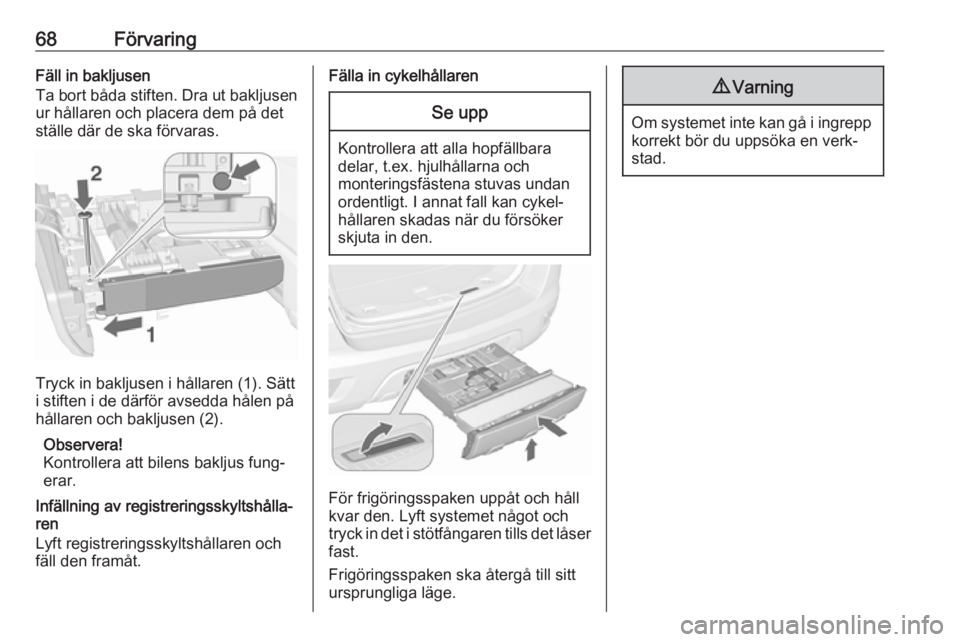

68FörvaringFäll in bakljusen
Ta bort båda stiften. Dra ut bakljusen
ur hållaren och placera dem på det
ställe där de ska förvaras.
Tryck in bakljusen i hållaren (1). Sätt
i stiften i de därför avsedda hålen på
hållaren och bakljusen (2).
Observera!
Kontrollera att bilens bakljus fung‐
erar.
Infällning av registreringsskyltshålla‐
ren
Lyft registreringsskyltshållaren och fäll den framåt.
Fälla in cykelhållarenSe upp
Kontrollera att alla hopfällbara
delar, t.ex. hjulhållarna och
monteringsfästena stuvas undan
ordentligt. I annat fall kan cykel‐
hållaren skadas när du försöker
skjuta in den.
För frigöringsspaken uppåt och håll
kvar den. Lyft systemet något och
tryck in det i stötfångaren tills det låser fast.
Frigöringsspaken ska återgå till sitt
ursprungliga läge.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.
