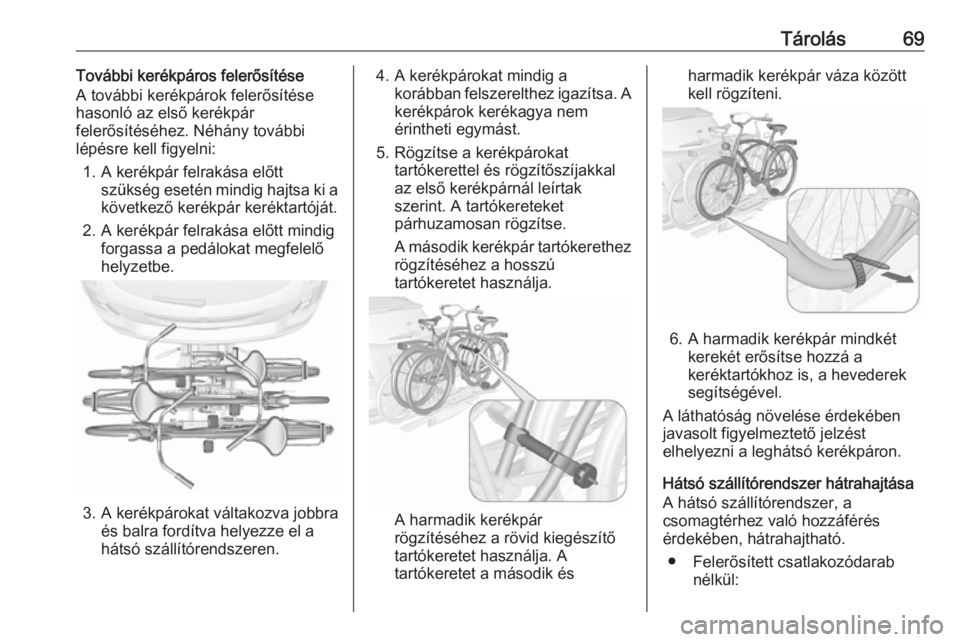

Tárolás69További kerékpáros felerősítése
A további kerékpárok felerősítése
hasonló az első kerékpár
felerősítéséhez. Néhány további
lépésre kell figyelni:
1. A kerékpár felrakása előtt szükség esetén mindig hajtsa ki akövetkező kerékpár keréktartóját.
2. A kerékpár felrakása előtt mindig forgassa a pedálokat megfelelő
helyzetbe.
3. A kerékpárokat váltakozva jobbra és balra fordítva helyezze el a
hátsó szállítórendszeren.
4. A kerékpárokat mindig a korábban felszerelthez igazítsa. A
kerékpárok kerékagya nem
érintheti egymást.
5. Rögzítse a kerékpárokat tartókerettel és rögzítőszíjakkal
az első kerékpárnál leírtak
szerint. A tartókereteket
párhuzamosan rögzítse.
A második kerékpár tartókerethez
rögzítéséhez a hosszú
tartókeretet használja.
A harmadik kerékpár
rögzítéséhez a rövid kiegészítő
tartókeretet használja. A
tartókeretet a második és
harmadik kerékpár váza között
kell rögzíteni.
6. A harmadik kerékpár mindkét kerekét erősítse hozzá a
keréktartókhoz is, a hevederek
segítségével.
A láthatóság növelése érdekében
javasolt figyelmeztető jelzést
elhelyezni a leghátsó kerékpáron.
Hátsó szállítórendszer hátrahajtása
A hátsó szállítórendszer, a
csomagtérhez való hozzáférés
érdekében, hátrahajtható.
● Felerősített csatlakozódarab nélkül:

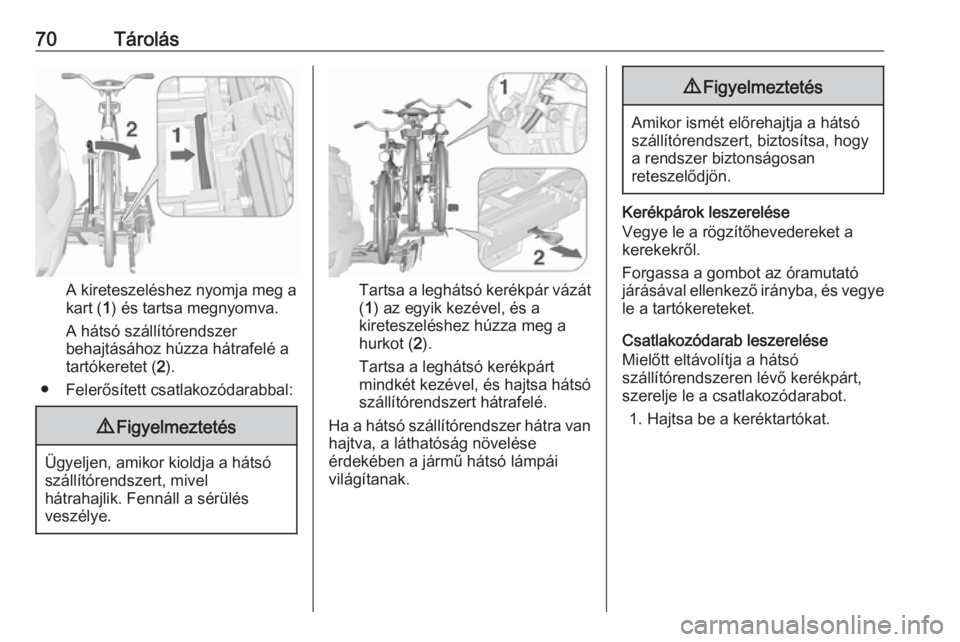

70Tárolás
A kireteszeléshez nyomja meg a
kart ( 1) és tartsa megnyomva.
A hátsó szállítórendszer
behajtásához húzza hátrafelé a
tartókeretet ( 2).
● Felerősített csatlakozódarabbal:
9 Figyelmeztetés
Ügyeljen, amikor kioldja a hátsó
szállítórendszert, mivel
hátrahajlik. Fennáll a sérülés
veszélye.
Tartsa a leghátsó kerékpár vázát ( 1 ) az egyik kezével, és a
kireteszeléshez húzza meg a
hurkot ( 2).
Tartsa a leghátsó kerékpárt
mindkét kezével, és hajtsa hátsó
szállítórendszert hátrafelé.
Ha a hátsó szállítórendszer hátra van
hajtva, a láthatóság növelése
érdekében a jármű hátsó lámpái
világítanak.
9 Figyelmeztetés
Amikor ismét előrehajtja a hátsó
szállítórendszert, biztosítsa, hogy
a rendszer biztonságosan
reteszelődjön.
Kerékpárok leszerelése
Vegye le a rögzítőhevedereket a
kerekekről.
Forgassa a gombot az óramutató
járásával ellenkező irányba, és vegye le a tartókereteket.
Csatlakozódarab leszerelése
Mielőtt eltávolítja a hátsó
szállítórendszeren lévő kerékpárt,
szerelje le a csatlakozódarabot.
1. Hajtsa be a keréktartókat.

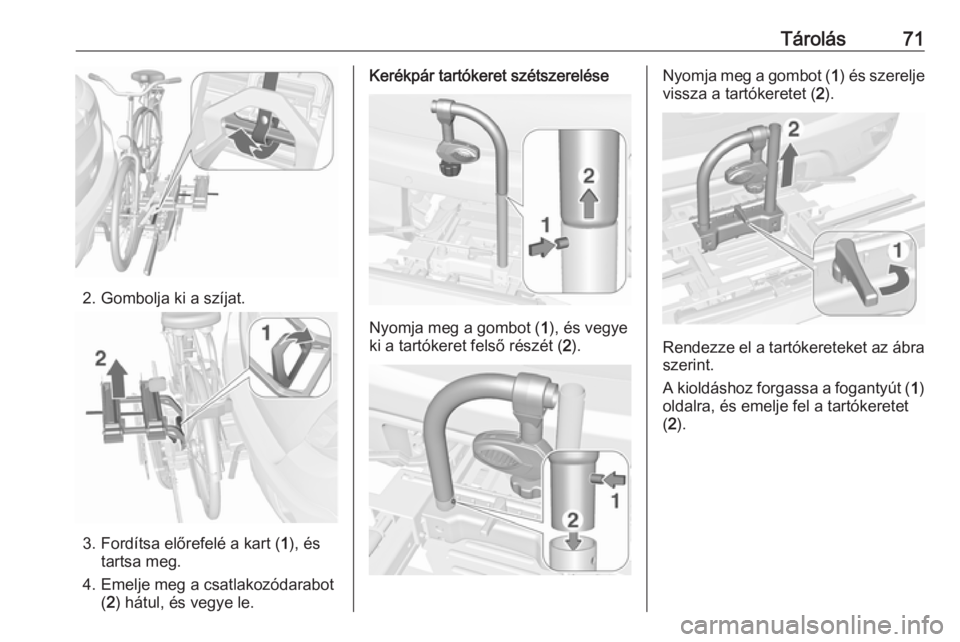

Tárolás71
2. Gombolja ki a szíjat.
3. Fordítsa előrefelé a kart (1), és
tartsa meg.
4. Emelje meg a csatlakozódarabot (2 ) hátul, és vegye le.
Kerékpár tartókeret szétszerelése
Nyomja meg a gombot ( 1), és vegye
ki a tartókeret felső részét ( 2).
Nyomja meg a gombot ( 1) és szerelje
vissza a tartókeretet ( 2).
Rendezze el a tartókereteket az ábra
szerint.
A kioldáshoz forgassa a fogantyút ( 1)
oldalra, és emelje fel a tartókeretet
( 2 ).

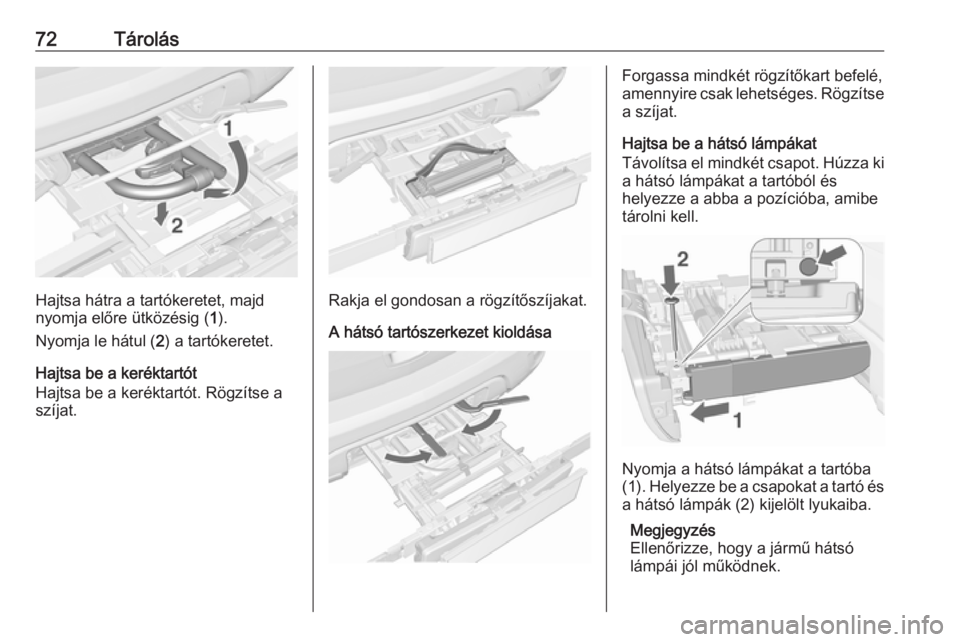

72Tárolás
Hajtsa hátra a tartókeretet, majd
nyomja előre ütközésig ( 1).
Nyomja le hátul ( 2) a tartókeretet.
Hajtsa be a keréktartót
Hajtsa be a keréktartót. Rögzítse a
szíjat.Rakja el gondosan a rögzítőszíjakat.
A hátsó tartószerkezet kioldása
Forgassa mindkét rögzítőkart befelé,
amennyire csak lehetséges. Rögzítse a szíjat.
Hajtsa be a hátsó lámpákat
Távolítsa el mindkét csapot. Húzza ki a hátsó lámpákat a tartóból és
helyezze a abba a pozícióba, amibe
tárolni kell.
Nyomja a hátsó lámpákat a tartóba
(1). Helyezze be a csapokat a tartó és a hátsó lámpák (2) kijelölt lyukaiba.
Megjegyzés
Ellenőrizze, hogy a jármű hátsó
lámpái jól működnek.

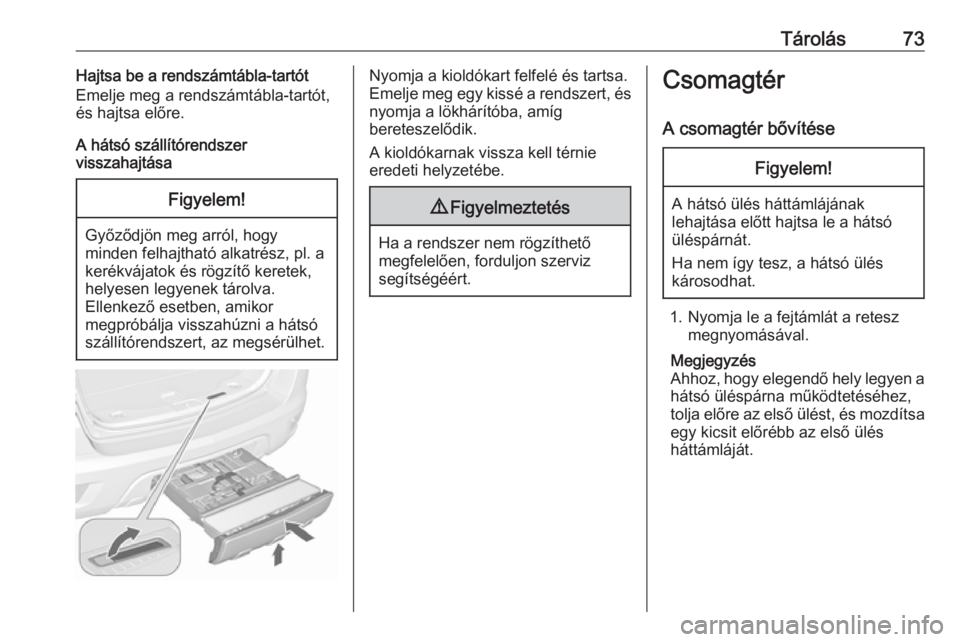

Tárolás73Hajtsa be a rendszámtábla-tartót
Emelje meg a rendszámtábla-tartót,
és hajtsa előre.
A hátsó szállítórendszer
visszahajtásaFigyelem!
Győződjön meg arról, hogy
minden felhajtható alkatrész, pl. a
kerékvájatok és rögzítő keretek, helyesen legyenek tárolva.
Ellenkező esetben, amikor
megpróbálja visszahúzni a hátsó
szállítórendszert, az megsérülhet.
Nyomja a kioldókart felfelé és tartsa.
Emelje meg egy kissé a rendszert, és
nyomja a lökhárítóba, amíg
bereteszelődik.
A kioldókarnak vissza kell térnie
eredeti helyzetébe.9 Figyelmeztetés
Ha a rendszer nem rögzíthető
megfelelően, forduljon szerviz
segítségéért.
Csomagtér
A csomagtér bővítéseFigyelem!
A hátsó ülés háttámlájának
lehajtása előtt hajtsa le a hátsó üléspárnát.
Ha nem így tesz, a hátsó ülés
károsodhat.
1. Nyomja le a fejtámlát a retesz megnyomásával.
Megjegyzés
Ahhoz, hogy elegendő hely legyen a hátsó üléspárna működtetéséhez,tolja előre az első ülést, és mozdítsa
egy kicsit előrébb az első ülés
háttámláját.

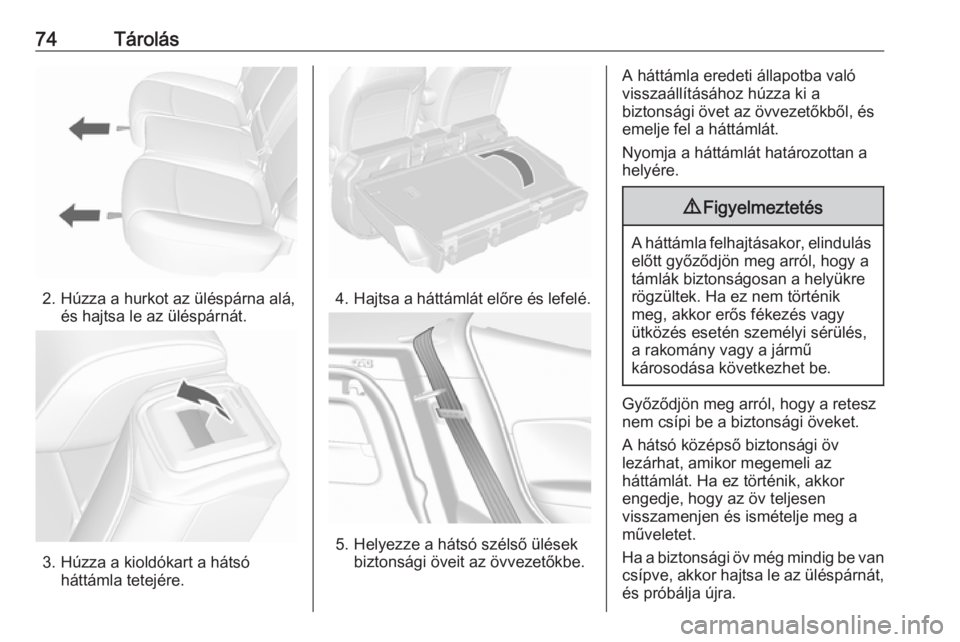

74Tárolás
2. Húzza a hurkot az üléspárna alá,és hajtsa le az üléspárnát.
3. Húzza a kioldókart a hátsóháttámla tetejére.
4.Hajtsa a háttámlát előre és lefelé.
5. Helyezze a hátsó szélső ülések
biztonsági öveit az övvezetőkbe.
A háttámla eredeti állapotba való
visszaállításához húzza ki a
biztonsági övet az övvezetőkből, és emelje fel a háttámlát.
Nyomja a háttámlát határozottan a
helyére.9 Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan a helyükre
rögzültek. Ha ez nem történik
meg, akkor erős fékezés vagy
ütközés esetén személyi sérülés,
a rakomány vagy a jármű
károsodása következhet be.
Győződjön meg arról, hogy a retesz
nem csípi be a biztonsági öveket.
A hátsó középső biztonsági öv
lezárhat, amikor megemeli az
háttámlát. Ha ez történik, akkor
engedje, hogy az öv teljesen
visszamenjen és ismételje meg a
műveletet.
Ha a biztonsági öv még mindig be van
csípve, akkor hajtsa le az üléspárnát,
és próbálja újra.

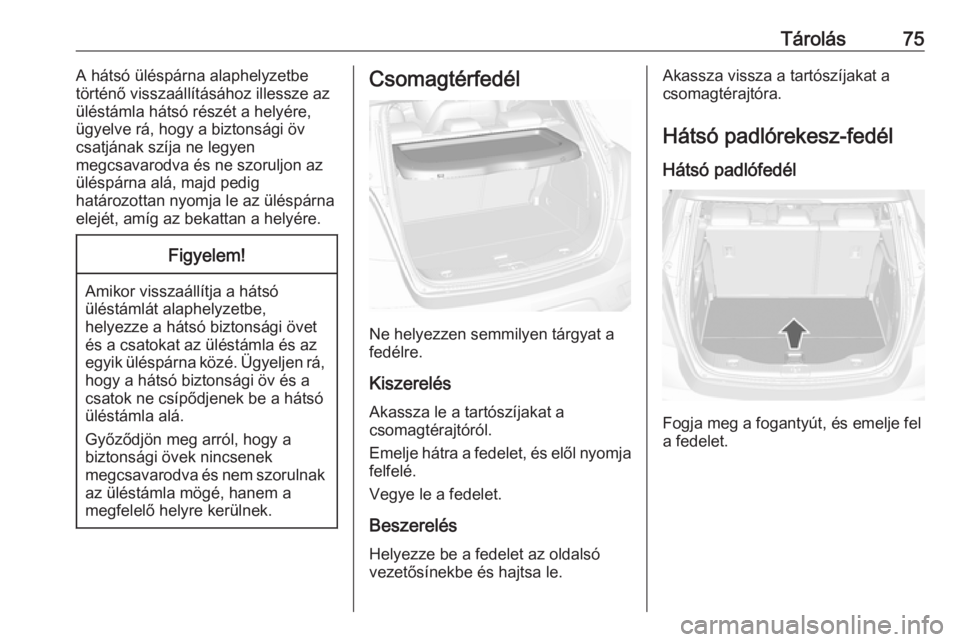

Tárolás75A hátsó üléspárna alaphelyzetbe
történő visszaállításához illessze az
üléstámla hátsó részét a helyére,
ügyelve rá, hogy a biztonsági öv
csatjának szíja ne legyen
megcsavarodva és ne szoruljon az
üléspárna alá, majd pedig
határozottan nyomja le az üléspárna
elejét, amíg az bekattan a helyére.Figyelem!
Amikor visszaállítja a hátsó
üléstámlát alaphelyzetbe,
helyezze a hátsó biztonsági övet
és a csatokat az üléstámla és az egyik üléspárna közé. Ügyeljen rá,
hogy a hátsó biztonsági öv és a
csatok ne csípődjenek be a hátsó
üléstámla alá.
Győződjön meg arról, hogy a
biztonsági övek nincsenek
megcsavarodva és nem szorulnak az üléstámla mögé, hanem a
megfelelő helyre kerülnek.
Csomagtérfedél
Ne helyezzen semmilyen tárgyat a
fedélre.
Kiszerelés Akassza le a tartószíjakat a
csomagtérajtóról.
Emelje hátra a fedelet, és elől nyomja felfelé.
Vegye le a fedelet.
Beszerelés Helyezze be a fedelet az oldalsó
vezetősínekbe és hajtsa le.
Akassza vissza a tartószíjakat a
csomagtérajtóra.
Hátsó padlórekesz-fedél
Hátsó padlófedél
Fogja meg a fogantyút, és emelje fel
a fedelet.

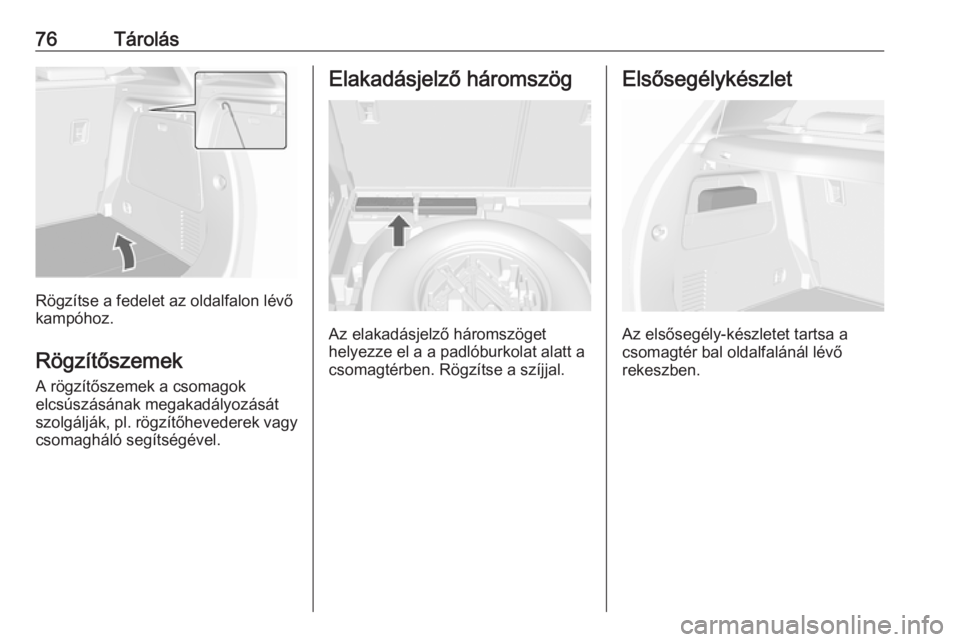

76Tárolás
Rögzítse a fedelet az oldalfalon lévő
kampóhoz.
Rögzítőszemek
A rögzítőszemek a csomagok
elcsúszásának megakadályozását szolgálják, pl. rögzítőhevederek vagy
csomagháló segítségével.
Elakadásjelző háromszög
Az elakadásjelző háromszöget
helyezze el a a padlóburkolat alatt a
csomagtérben. Rögzítse a szíjjal.
Elsősegélykészlet
Az elsősegély-készletet tartsa a
csomagtér bal oldalfalánál lévő
rekeszben.

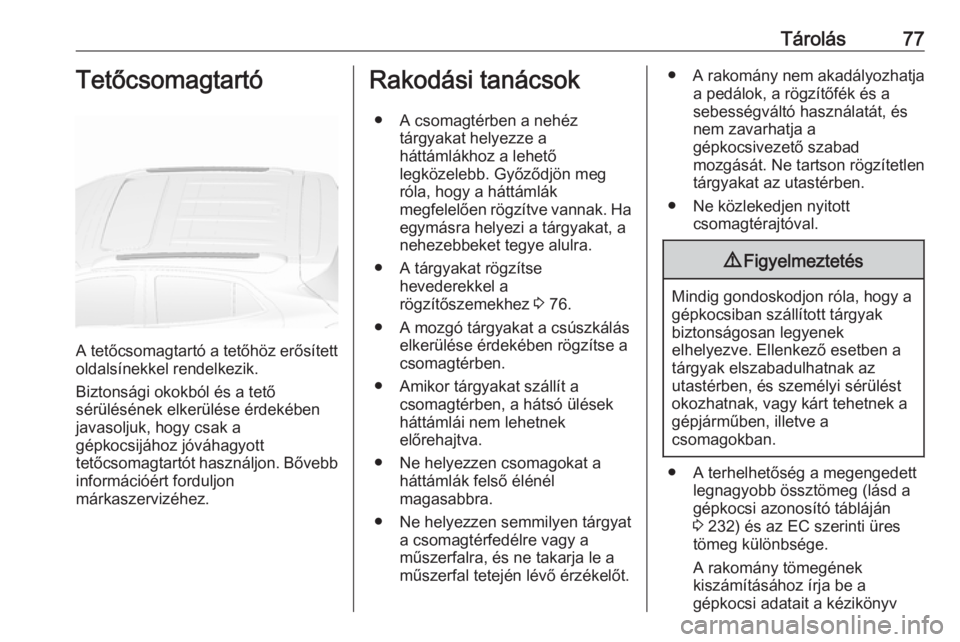

Tárolás77Tetőcsomagtartó
A tetőcsomagtartó a tetőhöz erősített
oldalsínekkel rendelkezik.
Biztonsági okokból és a tető
sérülésének elkerülése érdekében
javasoljuk, hogy csak a
gépkocsijához jóváhagyott
tetőcsomagtartót használjon. Bővebb információért forduljon
márkaszervizéhez.
Rakodási tanácsok
● A csomagtérben a nehéz tárgyakat helyezze a
háttámlákhoz a lehető
legközelebb. Győződjön meg
róla, hogy a háttámlák
megfelelően rögzítve vannak. Ha
egymásra helyezi a tárgyakat, a nehezebbeket tegye alulra.
● A tárgyakat rögzítse hevederekkel a
rögzítőszemekhez 3 76.
● A mozgó tárgyakat a csúszkálás elkerülése érdekében rögzítse a
csomagtérben.
● Amikor tárgyakat szállít a csomagtérben, a hátsó ülések
háttámlái nem lehetnek
előrehajtva.
● Ne helyezzen csomagokat a háttámlák felső élénél
magasabbra.
● Ne helyezzen semmilyen tárgyat a csomagtérfedélre vagy a
műszerfalra, és ne takarja le a
műszerfal tetején lévő érzékelőt.● A rakomány nem akadályozhatja
a pedálok, a rögzítőfék és a
sebességváltó használatát, és
nem zavarhatja a
gépkocsivezető szabad
mozgását. Ne tartson rögzítetlen
tárgyakat az utastérben.
● Ne közlekedjen nyitott csomagtérajtóval.9Figyelmeztetés
Mindig gondoskodjon róla, hogy a
gépkocsiban szállított tárgyak
biztonságosan legyenek
elhelyezve. Ellenkező esetben a
tárgyak elszabadulhatnak az
utastérben, és személyi sérülést
okozhatnak, vagy kárt tehetnek a
gépjárműben, illetve a
csomagokban.
● A terhelhetőség a megengedett legnagyobb össztömeg (lásd a
gépkocsi azonosító tábláján
3 232) és az EC szerinti üres
tömeg különbsége.
A rakomány tömegének
kiszámításához írja be a
gépkocsi adatait a kézikönyv

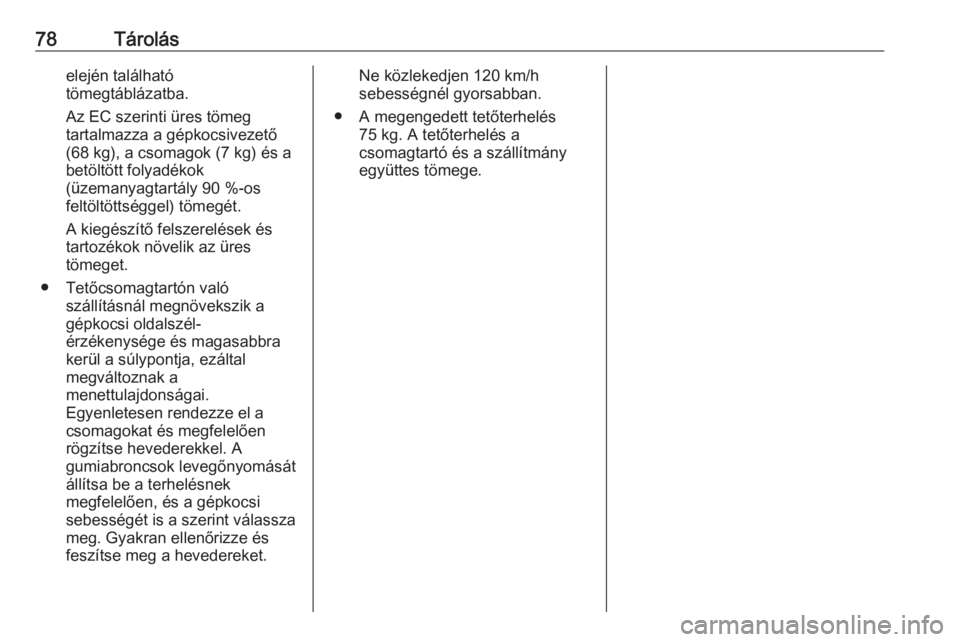

78Tároláselején található
tömegtáblázatba.
Az EC szerinti üres tömeg
tartalmazza a gépkocsivezető
(68 kg), a csomagok (7 kg) és a
betöltött folyadékok
(üzemanyagtartály 90 %-os
feltöltöttséggel) tömegét.
A kiegészítő felszerelések és
tartozékok növelik az üres
tömeget.
● Tetőcsomagtartón való szállításnál megnövekszik a
gépkocsi oldalszél-
érzékenysége és magasabbra
kerül a súlypontja, ezáltal
megváltoznak a
menettulajdonságai.
Egyenletesen rendezze el a
csomagokat és megfelelően
rögzítse hevederekkel. A
gumiabroncsok levegőnyomását
állítsa be a terhelésnek
megfelelően, és a gépkocsi
sebességét is a szerint válassza
meg. Gyakran ellenőrizze és
feszítse meg a hevedereket.Ne közlekedjen 120 km/h
sebességnél gyorsabban.
● A megengedett tetőterhelés 75 kg. A tetőterhelés a
csomagtartó és a szállítmány
együttes tömege.
