OPEL MOKKA X 2017 Používateľská príručka (in Slovak)

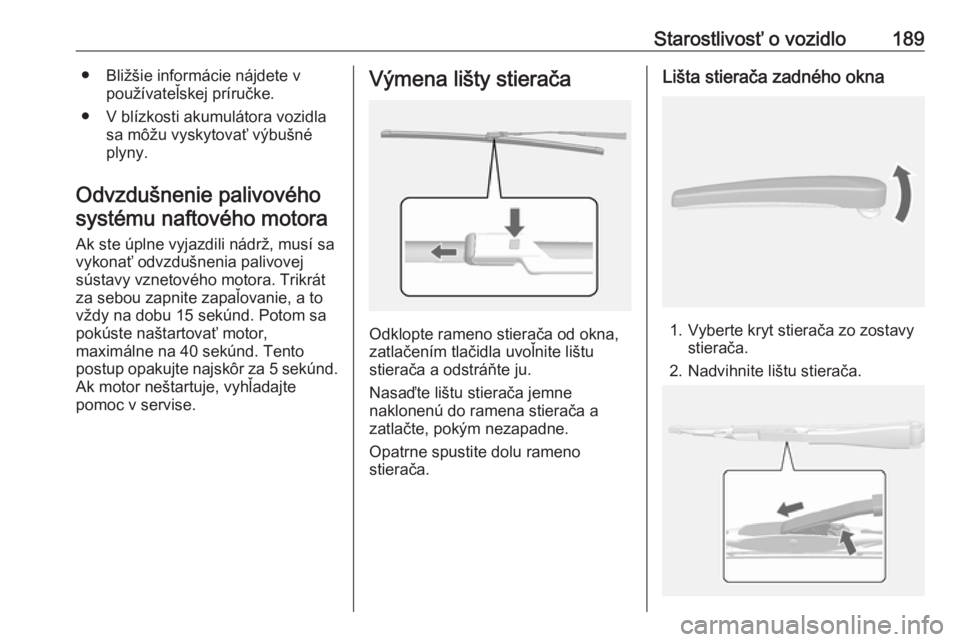

Starostlivosť o vozidlo189● Bližšie informácie nájdete vpoužívateľskej príručke.
● V blízkosti akumulátora vozidla sa môžu vyskytovať výbušné
plyny.
Odvzdušnenie palivového systému naftového motora
Ak ste úplne vyjazdili nádrž, musí sa
vykonať odvzdušnenia palivovej
sústavy vznetového motora. Trikrát
za sebou zapnite zapaľovanie, a to
vždy na dobu 15 sekúnd. Potom sa
pokúste naštartovať motor,
maximálne na 40 sekúnd. Tento
postup opakujte najskôr za 5 sekúnd .
Ak motor neštartuje, vyhľadajte
pomoc v servise.Výmena lišty stierača
Odklopte rameno stierača od okna,
zatlačením tlačidla uvoľnite lištu
stierača a odstráňte ju.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.
Lišta stierača zadného okna
1. Vyberte kryt stierača zo zostavy stierača.
2. Nadvihnite lištu stierača.

190Starostlivosť o vozidlo3. Stlačte klzný pridržiavací kolík.
4. Vytiahnite lištu stierača.Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Na výmenu použite len rovnaký typ
žiarovky.
Vymeňte žiarovky svetlometu od
motorového priestoru.
Poznámky
Po jazde v hustom daždi alebo
umývaní sa môže stať, že niektoré
kryty svetiel budú zahmlené.
Príčinou je teplotný rozdiel medzi
vnútornou a vonkajšou stranou
lampy.
Je to podobné ako kondenzácia na
vnútornej strane okien vozidla počas
dažďa, nie je to znakom poruchy vo
vozidle.
Ak sa do obvodu žiarovky dostane
voda, dajte vozidlo skontrolovať v
autorizovanom servise.Halogénové žiarovky9 Varovanie
Halogénové žiarovky obsahujú
stlačený plyn a môžu prasknúť, ak žiarovku pustíte na zem alebo
poškriabete. Vy, resp. iné osoby
by mohli utrpieť zranenie.
Bezpodmienečne si prečítajte a
dodržiavajte pokyny na balení
žiaroviek.
Osvetlenie LED
Toto vozidlo disponuje niekoľkými
svetlami LED. V prípade potreby
výmeny ktorejkoľvek zostavy svetla
LED sa obráťte na servis.
Halogénové svetlomety Zostava svetlometov základnej
úrovne
Základný model vozidla disponuje v
rámci zostavy svetlometov
halogénovými diaľkovými a
stretávacím svetlometmi,

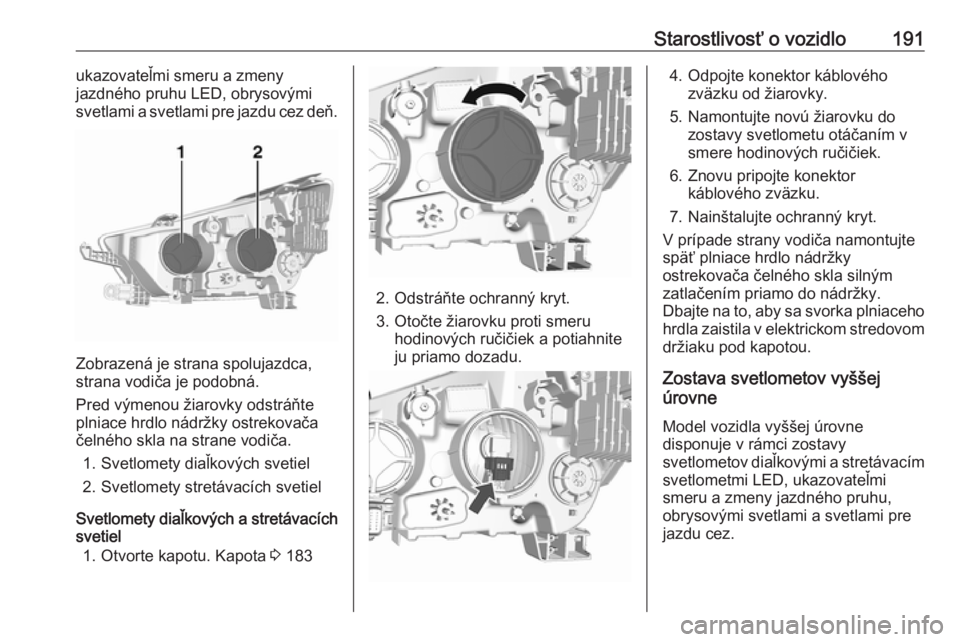

Starostlivosť o vozidlo191ukazovateľmi smeru a zmeny
jazdného pruhu LED, obrysovými
svetlami a svetlami pre jazdu cez deň.
Zobrazená je strana spolujazdca,
strana vodiča je podobná.
Pred výmenou žiarovky odstráňte
plniace hrdlo nádržky ostrekovača
čelného skla na strane vodiča.
1. Svetlomety diaľkových svetiel
2. Svetlomety stretávacích svetiel
Svetlomety diaľkových a stretávacích
svetiel
1. Otvorte kapotu. Kapota 3 183
2. Odstráňte ochranný kryt.
3. Otočte žiarovku proti smeru hodinových ručičiek a potiahnite
ju priamo dozadu.
4. Odpojte konektor káblového zväzku od žiarovky.
5. Namontujte novú žiarovku do zostavy svetlometu otáčaním v
smere hodinových ručičiek.
6. Znovu pripojte konektor káblového zväzku.
7. Nainštalujte ochranný kryt.
V prípade strany vodiča namontujte späť plniace hrdlo nádržky
ostrekovača čelného skla silným zatlačením priamo do nádržky.
Dbajte na to, aby sa svorka plniaceho hrdla zaistila v elektrickom stredovom držiaku pod kapotou.
Zostava svetlometov vyššej
úrovne
Model vozidla vyššej úrovne
disponuje v rámci zostavy
svetlometov diaľkovými a stretávacím
svetlometmi LED, ukazovateľmi
smeru a zmeny jazdného pruhu,
obrysovými svetlami a svetlami pre
jazdu cez.

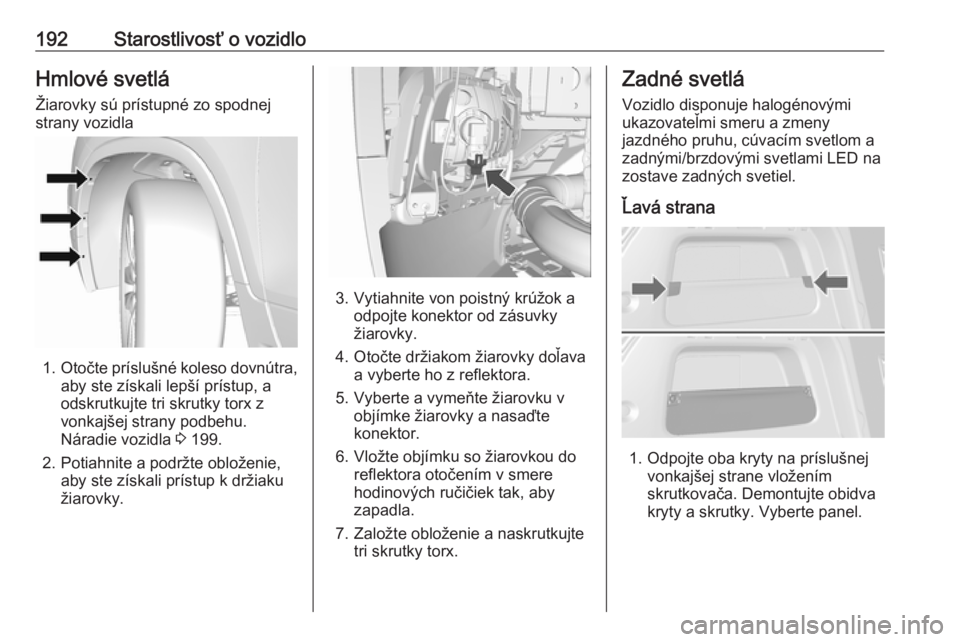

192Starostlivosť o vozidloHmlové svetláŽiarovky sú prístupné zo spodnejstrany vozidla
1. Otočte príslušné koleso dovnútra,
aby ste získali lepší prístup, a
odskrutkujte tri skrutky torx z
vonkajšej strany podbehu.
Náradie vozidla 3 199.
2. Potiahnite a podržte obloženie, aby ste získali prístup k držiaku
žiarovky.
3. Vytiahnite von poistný krúžok a odpojte konektor od zásuvky
žiarovky.
4. Otočte držiakom žiarovky doľava a vyberte ho z reflektora.
5. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
6. Vložte objímku so žiarovkou do reflektora otočením v smere
hodinových ručičiek tak, aby
zapadla.
7. Založte obloženie a naskrutkujte tri skrutky torx.
Zadné svetlá
Vozidlo disponuje halogénovými
ukazovateľmi smeru a zmeny
jazdného pruhu, cúvacím svetlom a
zadnými/brzdovými svetlami LED na
zostave zadných svetiel.
Ľavá strana
1. Odpojte oba kryty na príslušnej vonkajšej strane vložením
skrutkovača. Demontujte obidva
kryty a skrutky. Vyberte panel.

Starostlivosť o vozidlo193

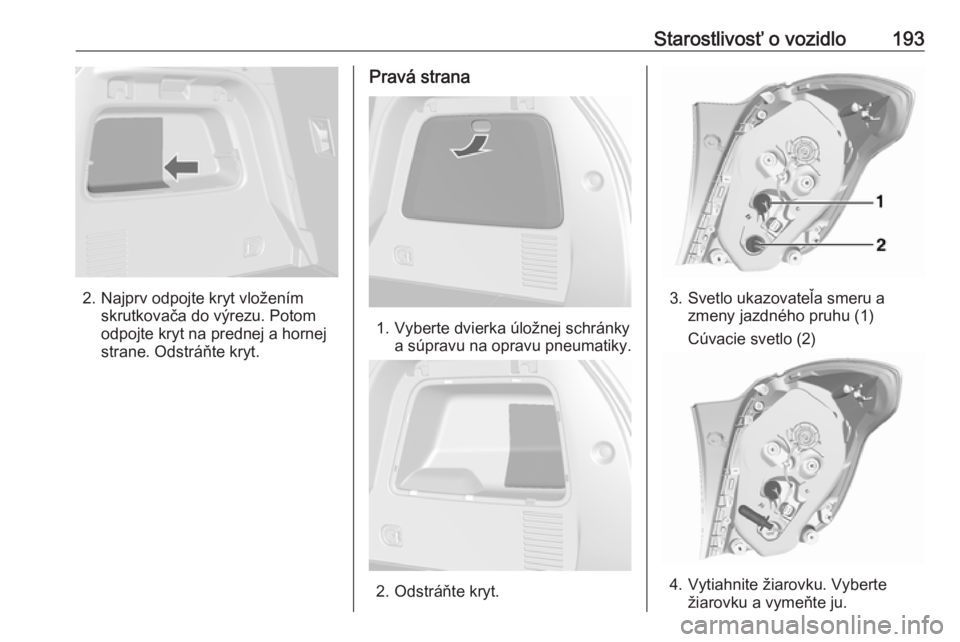

2. Najprv odpojte kryt vloženímskrutkovača do výrezu. Potom
odpojte kryt na prednej a hornej
strane. Odstráňte kryt.
Pravá strana
1. Vyberte dvierka úložnej schránky a súpravu na opravu pneumatiky.
2. Odstráňte kryt.
3. Svetlo ukazovateľa smeru azmeny jazdného pruhu (1)
Cúvacie svetlo (2)
4. Vytiahnite žiarovku. Vyberte žiarovku a vymeňte ju.

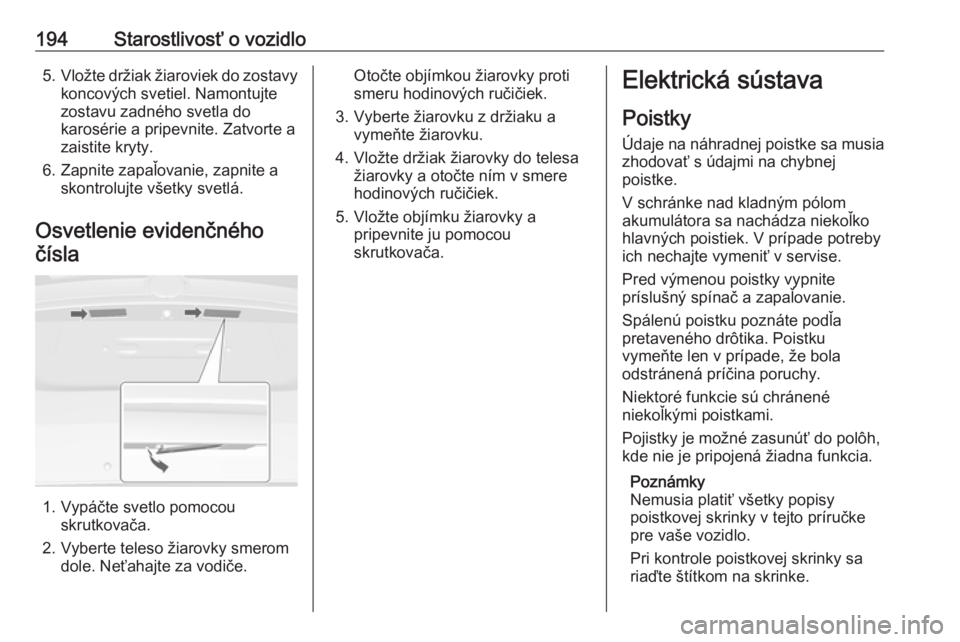

194Starostlivosť o vozidlo5.Vložte držiak žiaroviek do zostavy
koncových svetiel. Namontujte
zostavu zadného svetla do
karosérie a pripevnite. Zatvorte a
zaistite kryty.
6. Zapnite zapaľovanie, zapnite a skontrolujte všetky svetlá.
Osvetlenie evidenčného
čísla
1. Vypáčte svetlo pomocou skrutkovača.
2. Vyberte teleso žiarovky smerom dole. Neťahajte za vodiče.
Otočte objímkou žiarovky proti
smeru hodinových ručičiek.
3. Vyberte žiarovku z držiaku a vymeňte žiarovku.
4. Vložte držiak žiarovky do telesa žiarovky a otočte ním v smere
hodinových ručičiek.
5. Vložte objímku žiarovky a pripevnite ju pomocou
skrutkovača.Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
V schránke nad kladným pólom
akumulátora sa nachádza niekoľko
hlavných poistiek. V prípade potreby
ich nechajte vymeniť v servise.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Poznámky
Nemusia platiť všetky popisy
poistkovej skrinky v tejto príručke
pre vaše vozidlo.
Pri kontrole poistkovej skrinky sa
riaďte štítkom na skrinke.

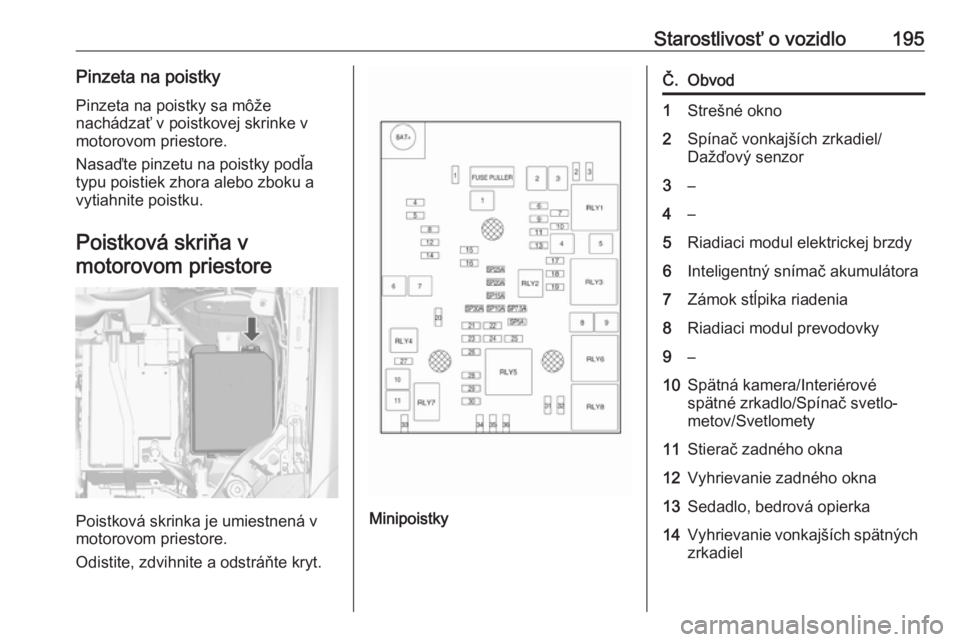

Starostlivosť o vozidlo195Pinzeta na poistkyPinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo zboku a
vytiahnite poistku.
Poistková skriňa v motorovom priestore
Poistková skrinka je umiestnená v
motorovom priestore.
Odistite, zdvihnite a odstráňte kryt.Minipoistky
Č.Obvod1Strešné okno2Spínač vonkajších zrkadiel/
Dažďový senzor3–4–5Riadiaci modul elektrickej brzdy6Inteligentný snímač akumulátora7Zámok stĺpika riadenia8Riadiaci modul prevodovky9–10Spätná kamera/Interiérové
spätné zrkadlo/Spínač svetlo‐
metov/Svetlomety11Stierač zadného okna12Vyhrievanie zadného okna13Sedadlo, bedrová opierka14Vyhrievanie vonkajších spätných
zrkadiel

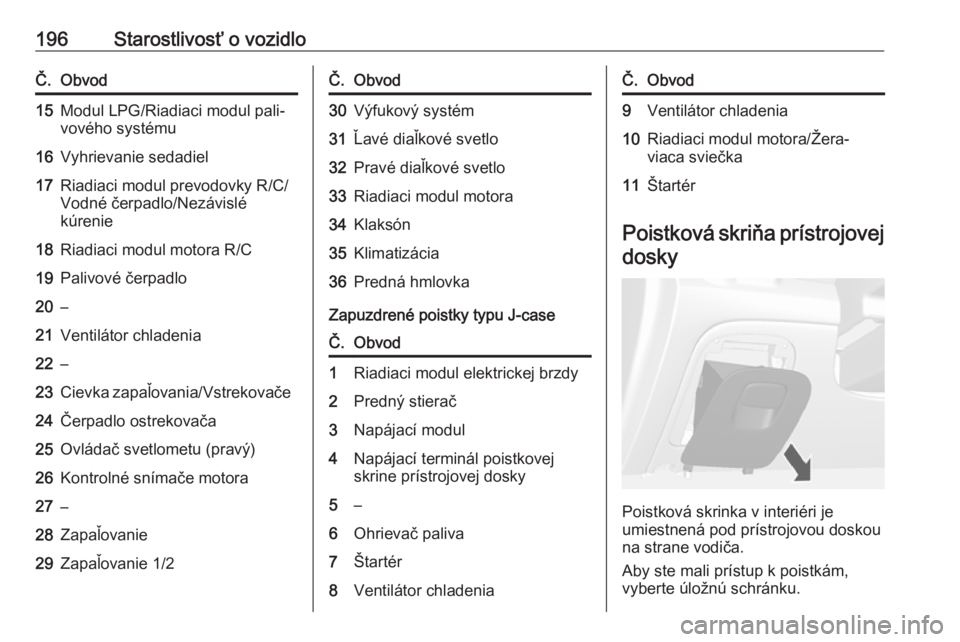

196Starostlivosť o vozidloČ.Obvod15Modul LPG/Riadiaci modul pali‐
vového systému16Vyhrievanie sedadiel17Riadiaci modul prevodovky R/C/
Vodné čerpadlo/Nezávislé
kúrenie18Riadiaci modul motora R/C19Palivové čerpadlo20–21Ventilátor chladenia22–23Cievka zapaľovania/Vstrekovače24Čerpadlo ostrekovača25Ovládač svetlometu (pravý)26Kontrolné snímače motora27–28Zapaľovanie29Zapaľovanie 1/2Č.Obvod30Výfukový systém31Ľavé diaľkové svetlo32Pravé diaľkové svetlo33Riadiaci modul motora34Klaksón35Klimatizácia36Predná hmlovka
Zapuzdrené poistky typu J-case
Č.Obvod1Riadiaci modul elektrickej brzdy2Predný stierač3Napájací modul4Napájací terminál poistkovej
skrine prístrojovej dosky5–6Ohrievač paliva7Štartér8Ventilátor chladeniaČ.Obvod9Ventilátor chladenia10Riadiaci modul motora/Žera‐
viaca sviečka11Štartér
Poistková skriňa prístrojovej
dosky
Poistková skrinka v interiéri je
umiestnená pod prístrojovou doskou
na strane vodiča.
Aby ste mali prístup k poistkám,
vyberte úložnú schránku.

Starostlivosť o vozidlo197Pri vyberaní schránky ju otvorte a
potiahnite.
Minipoistky
Č.Obvod1Riadiaci modul prvkov karosérie2Riadiaci modul prvkov karosérie3Riadiaci modul prvkov karosérie4Riadiaci modul prvkov karosérie5Riadiaci modul prvkov karosérie6Riadiaci modul prvkov karosérie7Riadiaci modul prvkov karosérie8Riadiaci modul prvkov karosérie9Spínač zapaľovania10Bezpečnostný diagnostický
modul11Konektor dátového spoja12Klimatizácia13Dvere batožinového priestoru14Centrálny modul brány15Upozornenie na opustenie jazd‐
ného pruhu/vnútorné zrkadlo16Adaptívne predné osvetlenieČ.Obvod17Uzamykanie stĺpika riadenia18Modul ultrazvukového parkova‐
cieho asistenta19Riadiaci modul prvkov karosérie/
ovládanie regulovaného napätia20Volant21–22Zapaľovač cigariet/Napájacia
zásuvka s jednosmerným
prúdom pre príslušenstvo
(vpredu)23Zapaľovač cigariet/Napájacia
zásuvka s jednosmerným
prúdom pre príslušenstvo (zadná stredová konzola)24Náhradné25Modul telematickej služby26Vyhrievaný volant27Prístrojový panel/Informačný
systém/Nezávislé kúrenie28Konektor prívesu

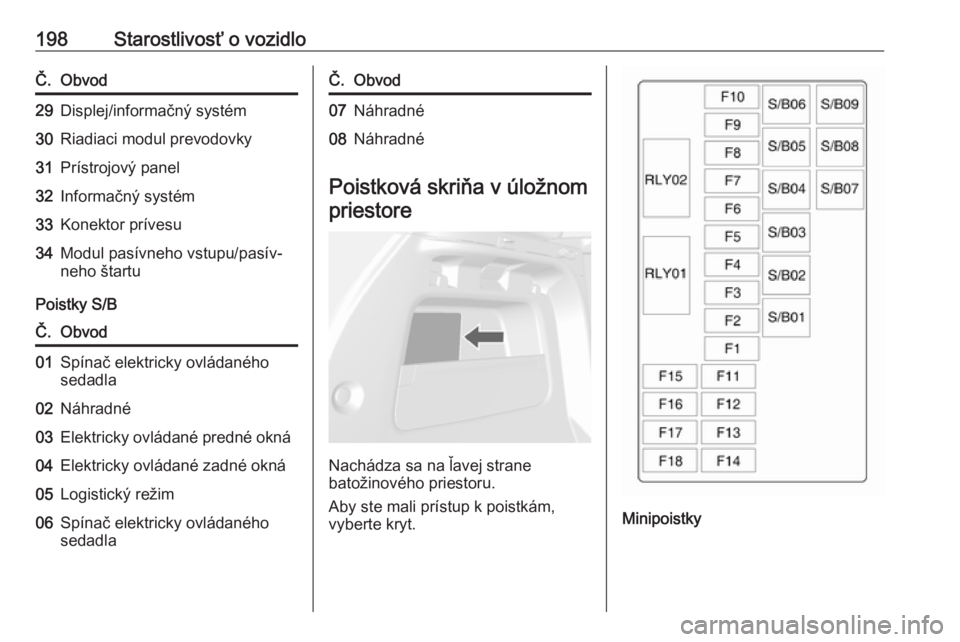

198Starostlivosť o vozidloČ.Obvod29Displej/informačný systém30Riadiaci modul prevodovky31Prístrojový panel32Informačný systém33Konektor prívesu34Modul pasívneho vstupu/pasív‐
neho štartu
Poistky S/B
Č.Obvod01Spínač elektricky ovládaného
sedadla02Náhradné03Elektricky ovládané predné okná04Elektricky ovládané zadné okná05Logistický režim06Spínač elektricky ovládaného
sedadlaČ.Obvod07Náhradné08Náhradné
Poistková skriňa v úložnom
priestore
Nachádza sa na ľavej strane
batožinového priestoru.
Aby ste mali prístup k poistkám,
vyberte kryt.
Minipoistky
