OPEL MOKKA X 2017 Инструкция по эксплуатации (in Russian)

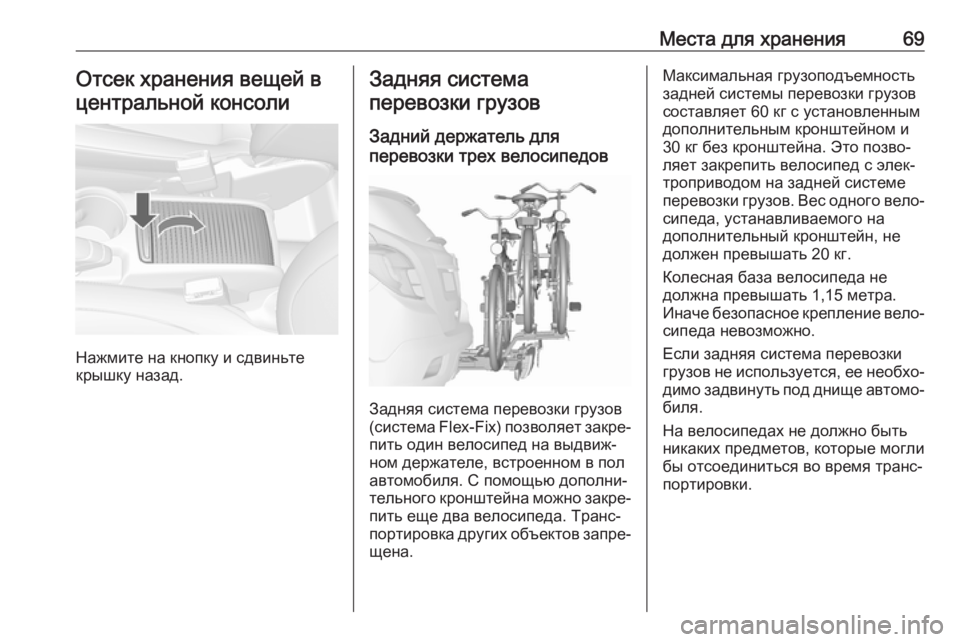

Места для хранения69Отсек хранения вещей вцентральной консоли
Нажмите на кнопку и сдвиньте
крышку назад.
Задняя система
перевозки грузов
Задний держатель для
перевозки трех велосипедов
Задняя система перевозки грузов
(система Flex-Fix) позволяет закре‐
пить один велосипед на выдвиж‐
ном держателе, встроенном в пол
автомобиля. С помощью дополни‐
тельного кронштейна можно закре‐ пить еще два велосипеда. Транс‐
портировка других объектов запре‐
щена.
Максимальная грузоподъемность
задней системы перевозки грузов
составляет 60 кг с установленным
дополнительным кронштейном и
30 кг без кронштейна. Это позво‐
ляет закрепить велосипед с элек‐
троприводом на задней системе
перевозки грузов. Вес одного вело‐ сипеда, устанавливаемого на
дополнительный кронштейн, не
должен превышать 20 кг.
Колесная база велосипеда не
должна превышать 1,15 метра.
Иначе безопасное крепление вело‐ сипеда невозможно.
Если задняя система перевозки
грузов не используется, ее необхо‐ димо задвинуть под днище автомо‐
биля.
На велосипедах не должно быть
никаких предметов, которые могли
бы отсоединиться во время транс‐
портировки.

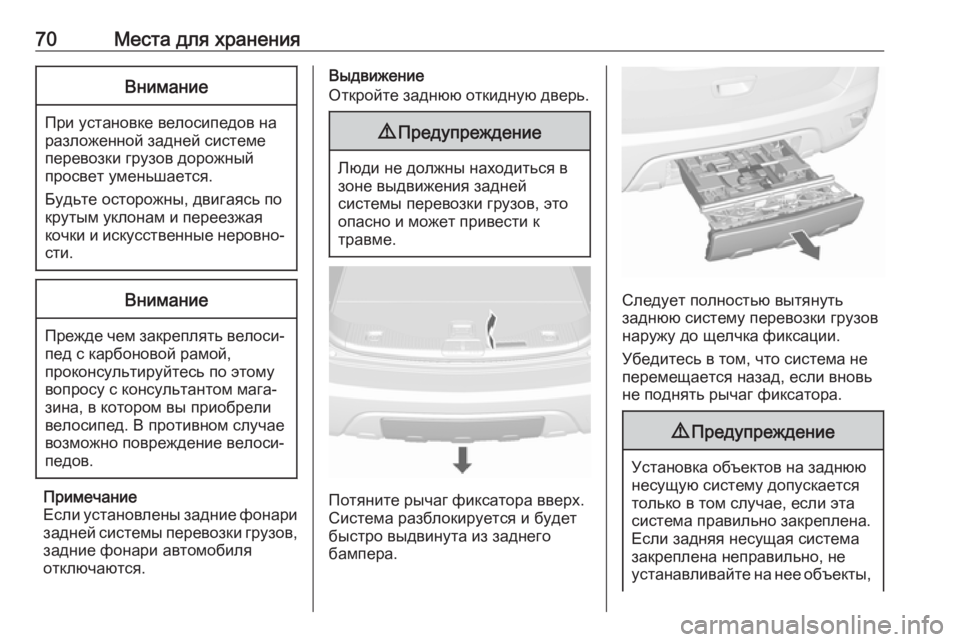

70Места для храненияВнимание
При установке велосипедов на
разложенной задней системе
перевозки грузов дорожный
просвет уменьшается.
Будьте осторожны, двигаясь по
крутым уклонам и переезжая
кочки и искусственные неровно‐ сти.
Внимание
Прежде чем закреплять велоси‐пед с карбоновой рамой,
проконсультируйтесь по этому
вопросу с консультантом мага‐
зина, в котором вы приобрели
велосипед. В противном случае
возможно повреждение велоси‐
педов.
Примечание
Если установлены задние фонари
задней системы перевозки грузов,
задние фонари автомобиля
отключаются.
Выдвижение
Откройте заднюю откидную дверь.9 Предупреждение
Люди не должны находиться в
зоне выдвижения задней
системы перевозки грузов, это
опасно и может привести к
травме.
Потяните рычаг фиксатора вверх.
Система разблокируется и будет
быстро выдвинута из заднего
бампера.
Следует полностью вытянуть
заднюю систему перевозки грузов
наружу до щелчка фиксации.
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта
система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не
устанавливайте на нее объекты,

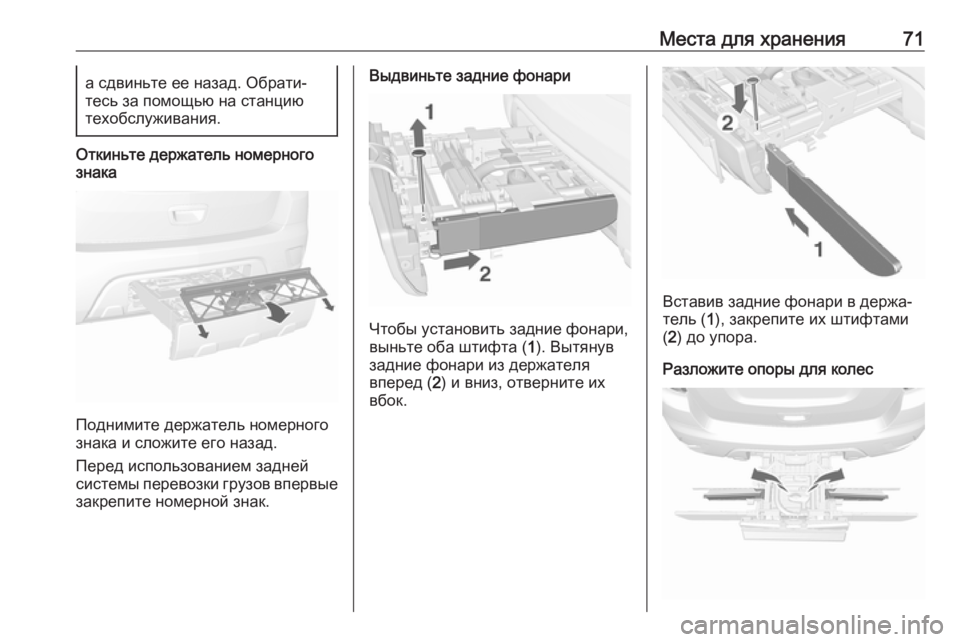

Места для хранения71а сдвиньте ее назад. Обрати‐
тесь за помощью на станцию
техобслуживания.
Откиньте держатель номерного
знака
Поднимите держатель номерного
знака и сложите его назад.
Перед использованием задней системы перевозки грузов впервые закрепите номерной знак.
Выдвиньте задние фонари
Чтобы установить задние фонари,
выньте оба штифта ( 1). Вытянув
задние фонари из держателя
вперед ( 2) и вниз, отверните их
вбок.
Вставив задние фонари в держа‐
тель ( 1), закрепите их штифтами
( 2 ) до упора.
Разложите опоры для колес

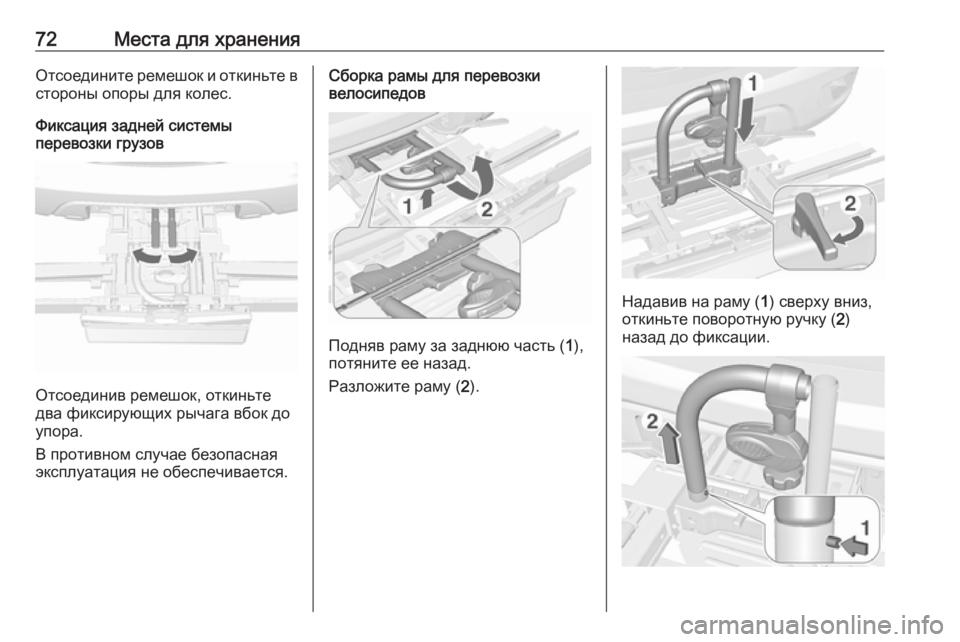

72Места для храненияОтсоедините ремешок и откиньте в
стороны опоры для колес.
Фиксация задней системы
перевозки грузов
Отсоединив ремешок, откиньте
два фиксирующих рычага вбок до
упора.
В противном случае безопасная
эксплуатация не обеспечивается.
Сборка рамы для перевозки
велосипедов
Подняв раму за заднюю часть ( 1),
потяните ее назад.
Разложите раму ( 2).
Надавив на раму ( 1) сверху вниз,
откиньте поворотную ручку ( 2)
назад до фиксации.

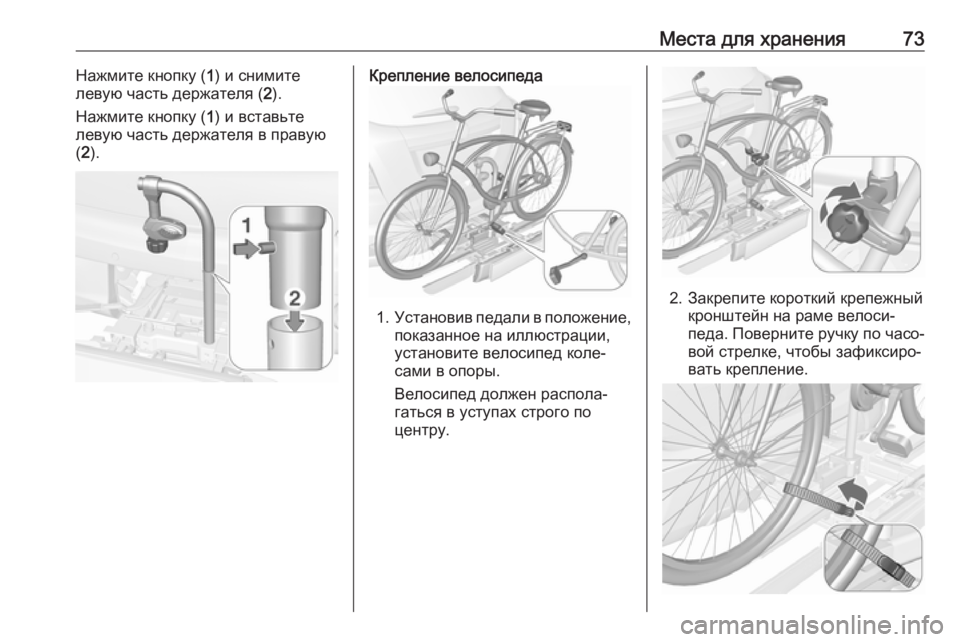

Места для хранения73Нажмите кнопку (1) и снимите
левую часть держателя ( 2).
Нажмите кнопку ( 1) и вставьте
левую часть держателя в правую
( 2 ).Крепление велосипеда
1. Установив педали в положение,
показанное на иллюстрации,
установите велосипед коле‐
сами в опоры.
Велосипед должен распола‐
гаться в уступах строго по центру.
2. Закрепите короткий крепежный кронштейн на раме велоси‐
педа. Поверните ручку по часо‐
вой стрелке, чтобы зафиксиро‐
вать крепление.

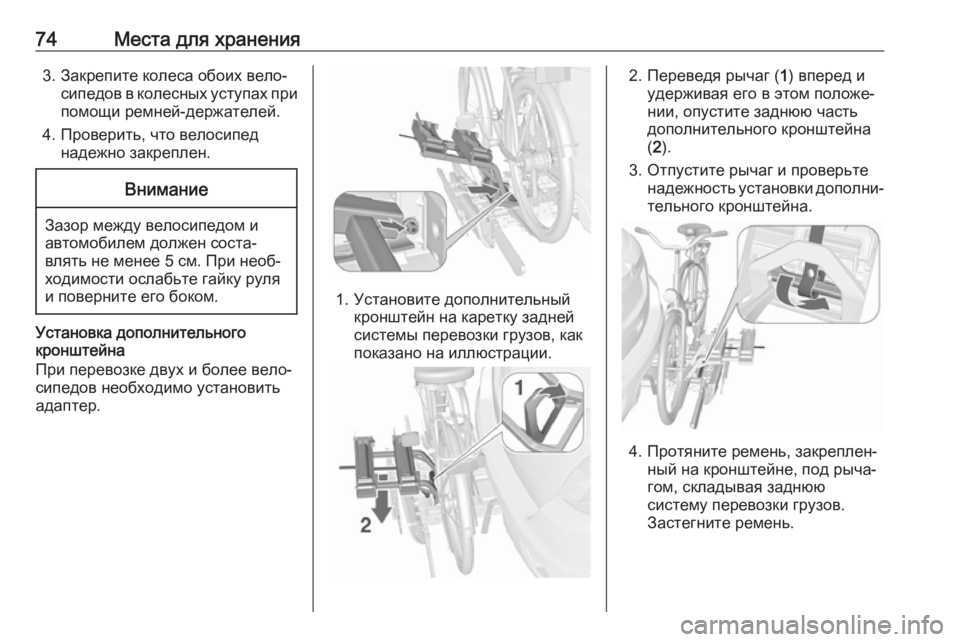

74Места для хранения3. Закрепите колеса обоих вело‐сипедов в колесных уступах припомощи ремней-держателей.
4. Проверить, что велосипед надежно закреплен.Внимание
Зазор между велосипедом и
автомобилем должен соста‐
влять не менее 5 см. При необ‐ ходимости ослабьте гайку руля
и поверните его боком.
Установка дополнительного
кронштейна
При перевозке двух и более вело‐
сипедов необходимо установить
адаптер.
1. Установите дополнительный кронштейн на каретку задней
системы перевозки грузов, как
показано на иллюстрации.
2. Переведя рычаг ( 1) вперед и
удерживая его в этом положе‐
нии, опустите заднюю часть
дополнительного кронштейна
( 2 ).
3. Отпустите рычаг и проверьте надежность установки дополни‐
тельного кронштейна.
4. Протяните ремень, закреплен‐ ный на кронштейне, под рыча‐
гом, складывая заднюю систему перевозки грузов.Застегните ремень.

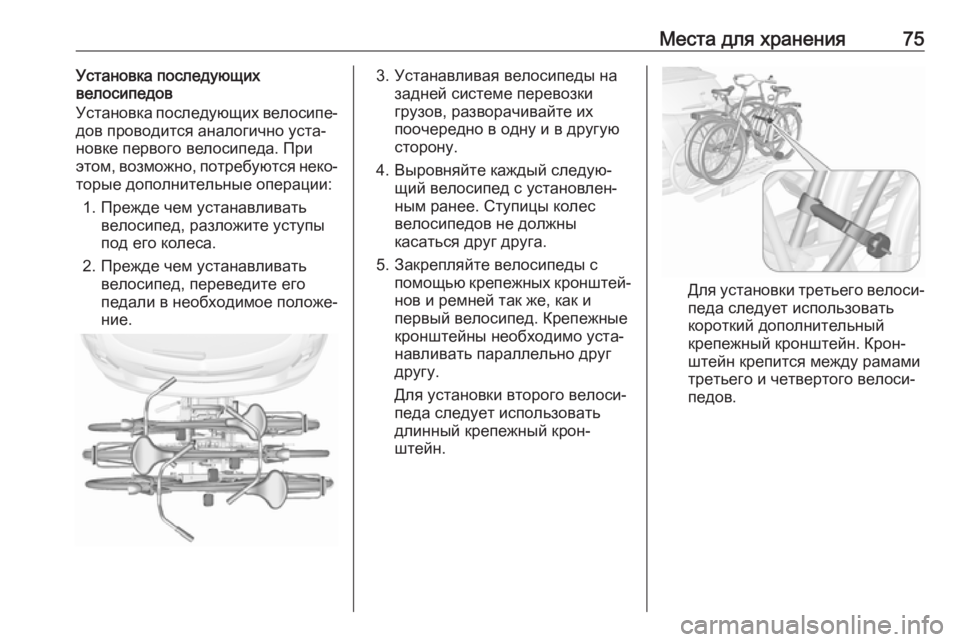

Места для хранения75Установка последующих
велосипедов
Установка последующих велосипе‐
дов проводится аналогично уста‐
новке первого велосипеда. При
этом, возможно, потребуются неко‐
торые дополнительные операции:
1. Прежде чем устанавливать велосипед, разложите уступы
под его колеса.
2. Прежде чем устанавливать велосипед, переведите его
педали в необходимое положе‐ ние.3. Устанавливая велосипеды на задней системе перевозки
грузов, разворачивайте их поочередно в одну и в другую
сторону.
4. Выровняйте каждый следую‐ щий велосипед с установлен‐
ным ранее. Ступицы колес
велосипедов не должны
касаться друг друга.
5. Закрепляйте велосипеды с помощью крепежных кронштей‐
нов и ремней так же, как и
первый велосипед. Крепежные
кронштейны необходимо уста‐
навливать параллельно друг
другу.
Для установки второго велоси‐
педа следует использовать
длинный крепежный крон‐
штейн.
Для установки третьего велоси‐
педа следует использовать
короткий дополнительный
крепежный кронштейн. Крон‐
штейн крепится между рамами
третьего и четвертого велоси‐
педов.

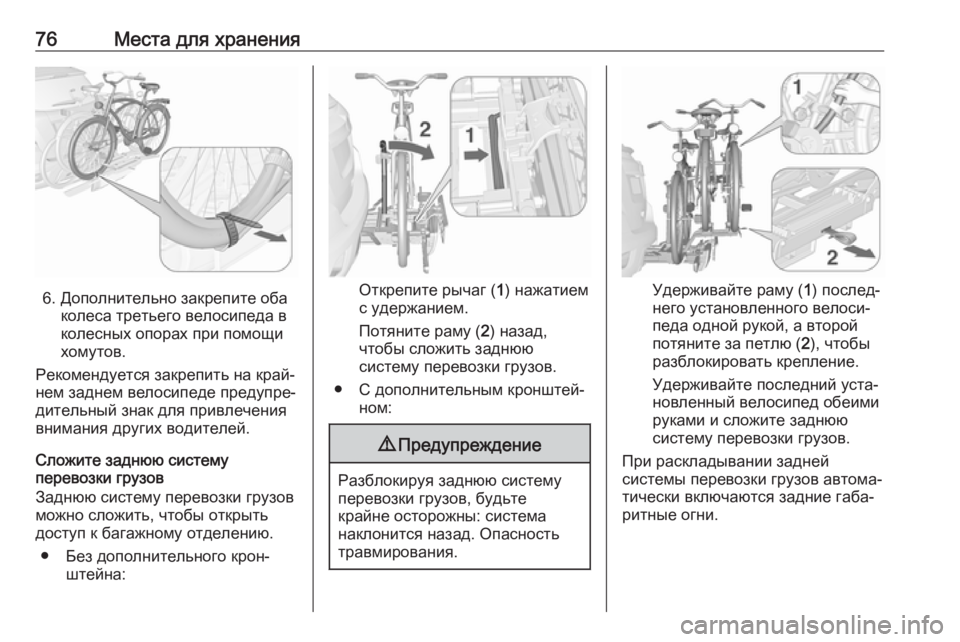

76Места для хранения
6. Дополнительно закрепите обаколеса третьего велосипеда в
колесных опорах при помощи
хомутов.
Рекомендуется закрепить на край‐
нем заднем велосипеде предупре‐
дительный знак для привлечения
внимания других водителей.
Сложите заднюю систему
перевозки грузов
Заднюю систему перевозки грузов
можно сложить, чтобы открыть
доступ к багажному отделению.
● Без дополнительного крон‐ штейна:Открепите рычаг ( 1) нажатием
с удержанием.
Потяните раму ( 2) назад,
чтобы сложить заднюю
систему перевозки грузов.
● С дополнительным кронштей‐ ном:
9Предупреждение
Разблокируя заднюю систему
перевозки грузов, будьте
крайне осторожны: система
наклонится назад. Опасность
травмирования.
Удерживайте раму ( 1) послед‐
него установленного велоси‐
педа одной рукой, а второй
потяните за петлю ( 2), чтобы
разблокировать крепление.
Удерживайте последний уста‐
новленный велосипед обеими
руками и сложите заднюю
систему перевозки грузов.
При раскладывании задней
системы перевозки грузов автома‐
тически включаются задние габа‐
ритные огни.

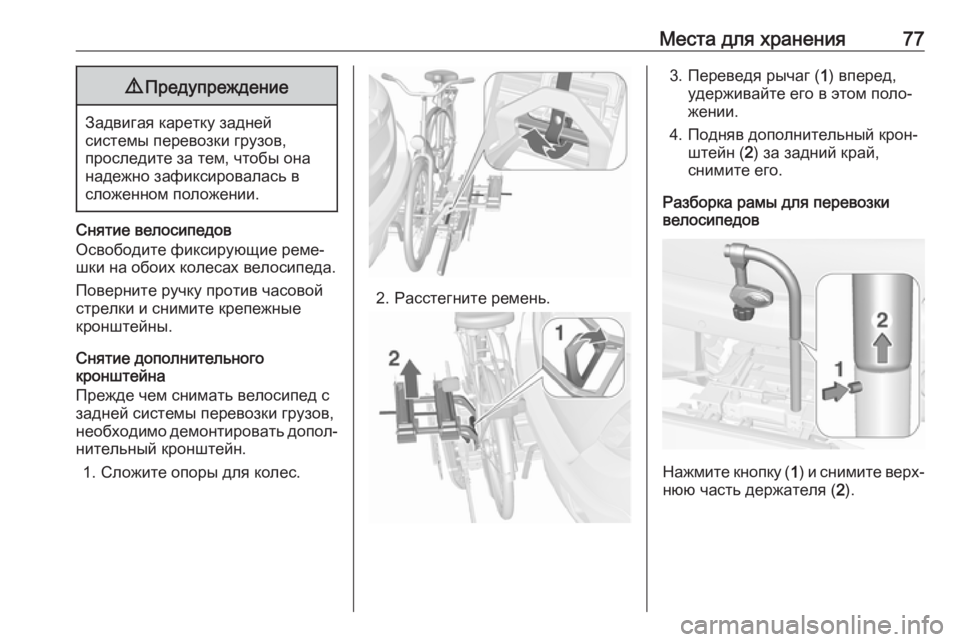

Места для хранения779Предупреждение
Задвигая каретку задней
системы перевозки грузов,
проследите за тем, чтобы она
надежно зафиксировалась в
сложенном положении.
Снятие велосипедов
Освободите фиксирующие реме‐
шки на обоих колесах велосипеда.
Поверните ручку против часовой
стрелки и снимите крепежные
кронштейны.
Снятие дополнительного
кронштейна
Прежде чем снимать велосипед с
задней системы перевозки грузов,
необходимо демонтировать допол‐
нительный кронштейн.
1. Сложите опоры для колес.
2. Расстегните ремень.
3. Переведя рычаг ( 1) вперед,
удерживайте его в этом поло‐
жении.
4. Подняв дополнительный крон‐ штейн ( 2) за задний край,
снимите его.
Разборка рамы для перевозки
велосипедов
Нажмите кнопку ( 1) и снимите верх‐
нюю часть держателя ( 2).

78Места для хранения
Нажмите кнопку (1) и установите на
место держатель ( 2).
Разместите крепежные крон‐
штейны, как показано на иллюстра‐
ции.
Поверните ручку ( 1) вбок, чтобы
отсоединить и поднять раму ( 2).
Сложив раму назад, подтолкните
её вперед до упора ( 1).
Надавите на заднюю часть рамы
( 2 ) сверху вниз.
Сложите опоры для колес
Сложите опоры для колес. Закре‐
пите ремень.
Аккуратно уложите пристяжные
ремни.
Разблокируйте заднюю систему
перевозки грузов
