OPEL MOKKA X 2018.5 Brukerhåndbok for infotainmentsystem

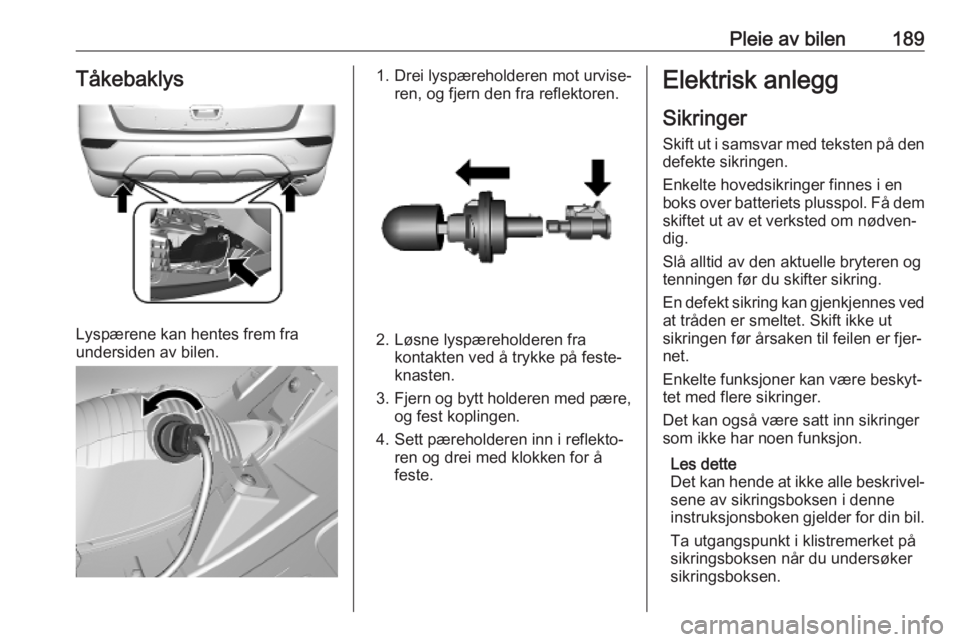

Pleie av bilen189Tåkebaklys
Lyspærene kan hentes frem fra
undersiden av bilen.
1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
2. Løsne lyspæreholderen frakontakten ved å trykke på feste‐
knasten.
3. Fjern og bytt holderen med pære,
og fest koplingen.
4. Sett pæreholderen inn i reflekto‐ ren og drei med klokken for å
feste.
Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den
defekte sikringen.
Enkelte hovedsikringer finnes i en boks over batteriets plusspol. Få dem
skiftet ut av et verksted om nødven‐
dig.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved at tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐
net.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Les dette
Det kan hende at ikke alle beskrivel‐
sene av sikringsboksen i denne
instruksjonsboken gjelder for din bil.
Ta utgangspunkt i klistremerket på
sikringsboksen når du undersøker
sikringsboksen.

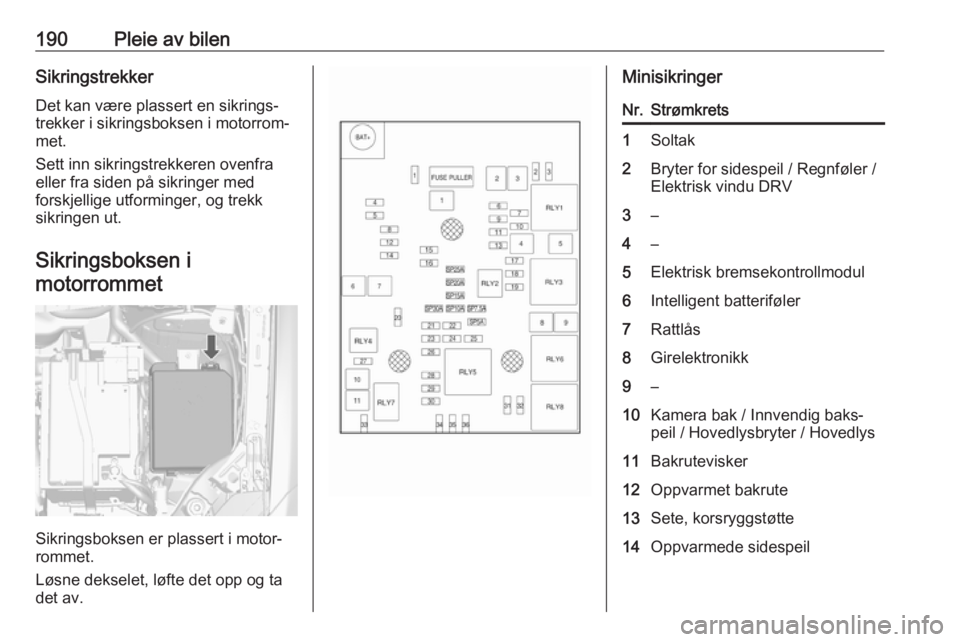

190Pleie av bilenSikringstrekkerDet kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.
Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.
Sikringsboksen i motorrommet
Sikringsboksen er plassert i motor‐
rommet.
Løsne dekselet, løfte det opp og ta
det av.
MinisikringerNr.Strømkrets1Soltak2Bryter for sidespeil / Regnføler / Elektrisk vindu DRV3–4–5Elektrisk bremsekontrollmodul6Intelligent batteriføler7Rattlås8Girelektronikk9–10Kamera bak / Innvendig baks‐
peil / Hovedlysbryter / Hovedlys11Bakrutevisker12Oppvarmet bakrute13Sete, korsryggstøtte14Oppvarmede sidespeil

Pleie av bilen191Nr.Strømkrets15LPG-modul / Drivstoffsystem
kontrollmodul16Setevarme17Girstyreenhet R/C / Vann‐
pumpe / Ekstra varmeelement18Motorstyreenhet R/C19Drivstoffpumpe20–21Kjølevifte22–23Tennspole / Innsprøytingsdyser24Vindusvaskerpumpe25Hovedlysutløser26Motorens kontrollsensorer27–28Tenningen29Tenningen 1/230EksossystemNr.Strømkrets31Venstre fjernlys32Høyre fjernlys33Motorelektronikk34Horn35Klimaanlegg36Tåkelys foran
J-cases-sikringer
Nr.Strømkrets1Elektrisk bremsekontrollmodul2Visker foran3Lineær spenningsmodul4Spenningsterminal for sikrings‐
boksen i instrumentpanelet5–6Drivstoffvarmer7Startmotor8KjølevifteNr.Strømkrets9Kjølevifte10Motorkontrollmodul / Gløde‐
plugg11Startmotor

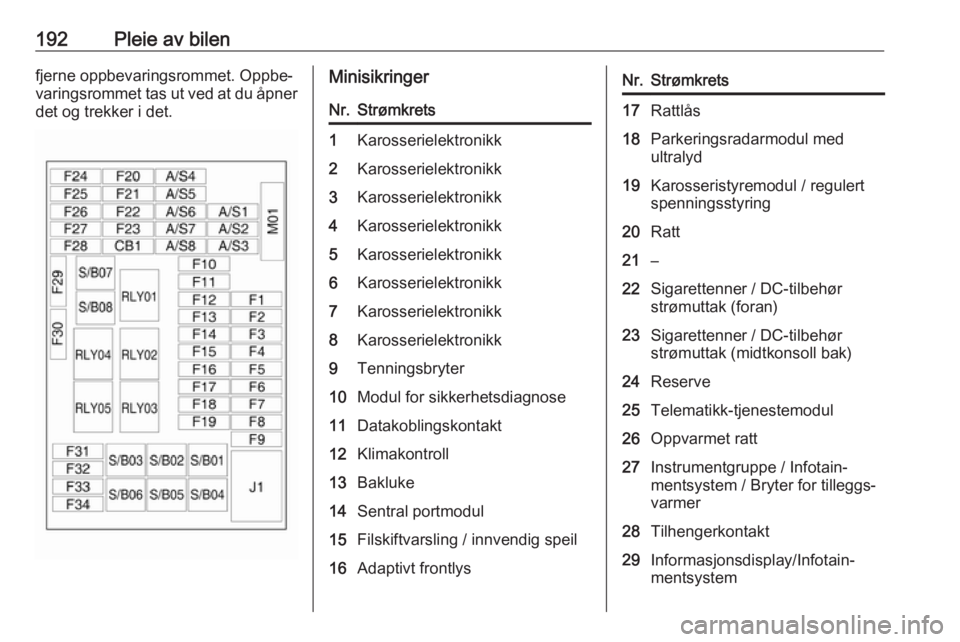

Sikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen i kupeen er plassert på undersi‐
den av instrumentpanelet på førersi‐
den. Du får tilgang til sikringene ved å

192Pleie av bilenfjerne oppbevaringsrommet. Oppbe‐
varingsrommet tas ut ved at du åpner
det og trekker i det.MinisikringerNr.Strømkrets1Karosserielektronikk2Karosserielektronikk3Karosserielektronikk4Karosserielektronikk5Karosserielektronikk6Karosserielektronikk7Karosserielektronikk8Karosserielektronikk9Tenningsbryter10Modul for sikkerhetsdiagnose11Datakoblingskontakt12Klimakontroll13Bakluke14Sentral portmodul15Filskiftvarsling / innvendig speil16Adaptivt frontlysNr.Strømkrets17Rattlås18Parkeringsradarmodul med
ultralyd19Karosseristyremodul / regulert
spenningsstyring20Ratt21–22Sigarettenner / DC-tilbehør
strømuttak (foran)23Sigarettenner / DC-tilbehør
strømuttak (midtkonsoll bak)24Reserve25Telematikk-tjenestemodul26Oppvarmet ratt27Instrumentgruppe / Infotain‐
mentsystem / Bryter for tilleggs‐
varmer28Tilhengerkontakt29Informasjonsdisplay/Infotain‐
mentsystem

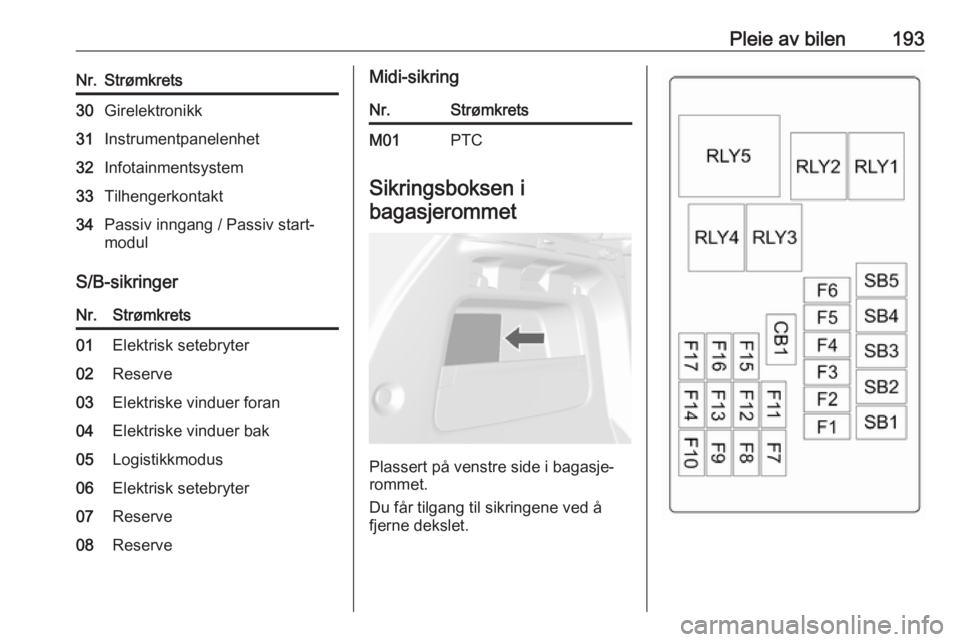

Pleie av bilen193Nr.Strømkrets30Girelektronikk31Instrumentpanelenhet32Infotainmentsystem33Tilhengerkontakt34Passiv inngang / Passiv start‐
modul
S/B-sikringer
Nr.Strømkrets01Elektrisk setebryter02Reserve03Elektriske vinduer foran04Elektriske vinduer bak05Logistikkmodus06Elektrisk setebryter07Reserve08ReserveMidi-sikringNr.StrømkretsM01PTC
Sikringsboksen i
bagasjerommet
Plassert på venstre side i bagasje‐
rommet.
Du får tilgang til sikringene ved å
fjerne dekslet.

194Pleie av bilenMinisikringerNr.Strømkrets1Forsterker2Firehjulstrekk3–4Selektiv katalysator-reduksjon5Selektiv katalysator-reduksjon6Selektiv katalysator-reduksjon7Selektiv katalysator-reduksjon8Reserve9Reserve10Reserve11–12Reserve13–14–15Reserve16–Nr.Strømkrets17–18–
S/B-sikringer
Nr.Strømkrets1DC/DC-omformer 400 W2DC/DC-omformer 400 W3–4–5–6–7–8–9–Verktøy i bilen
Verktøy
Biler med dekkreparasjonssett
Verktøyet og dekkreparasjonssettet
oppbevares på høyre side av baga‐ sjerommet.
Dekkreparasjonssett 3 202.

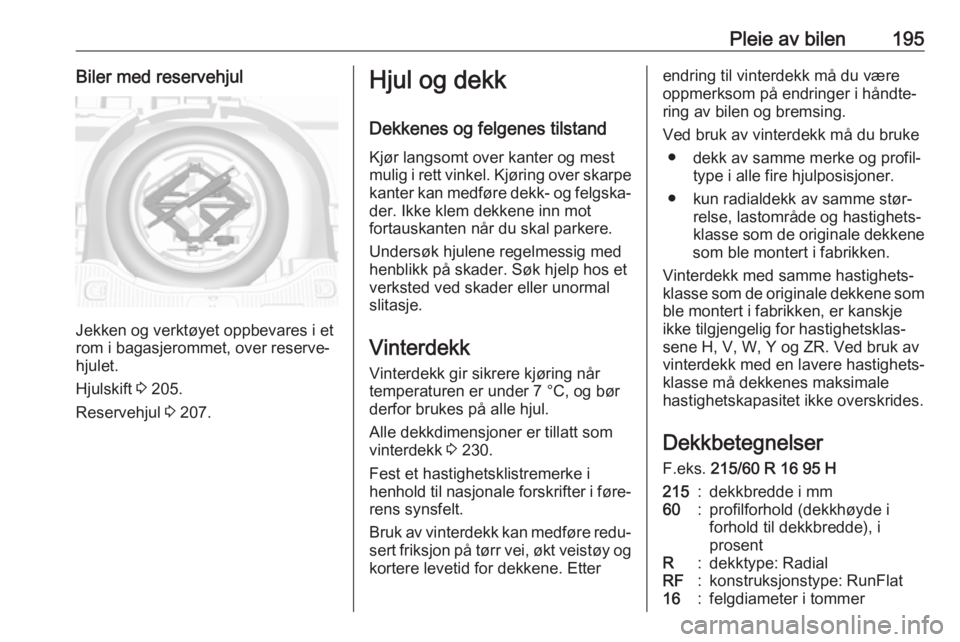

Pleie av bilen195Biler med reservehjul
Jekken og verktøyet oppbevares i et
rom i bagasjerommet, over reserve‐ hjulet.
Hjulskift 3 205.
Reservehjul 3 207.
Hjul og dekk
Dekkenes og felgenes tilstand Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot
fortauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vinterdekk Vinterdekk gir sikrere kjøring når
temperaturen er under 7 °C, og bør
derfor brukes på alle hjul.
Alle dekkdimensjoner er tillatt som
vinterdekk 3 230.
Fest et hastighetsklistremerke i henhold til nasjonale forskrifter i føre‐ rens synsfelt.
Bruk av vinterdekk kan medføre redu‐
sert friksjon på tørr vei, økt veistøy og
kortere levetid for dekkene. Etterendring til vinterdekk må du være
oppmerksom på endringer i håndte‐
ring av bilen og bremsing.
Ved bruk av vinterdekk må du bruke ● dekk av samme merke og profil‐ type i alle fire hjulposisjoner.
● kun radialdekk av samme stør‐ relse, lastområde og hastighets‐
klasse som de originale dekkene
som ble montert i fabrikken.
Vinterdekk med samme hastighets‐
klasse som de originale dekkene som ble montert i fabrikken, er kanskjeikke tilgjengelig for hastighetsklas‐sene H, V, W, Y og ZR. Ved bruk av vinterdekk med en lavere hastighets‐
klasse må dekkenes maksimale
hastighetskapasitet ikke overskrides.
Dekkbetegnelser
F.eks. 215/60 R 16 95 H215:dekkbredde i mm60:profilforhold (dekkhøyde i
forhold til dekkbredde), i
prosentR:dekktype: RadialRF:konstruksjonstype: RunFlat16:felgdiameter i tommer

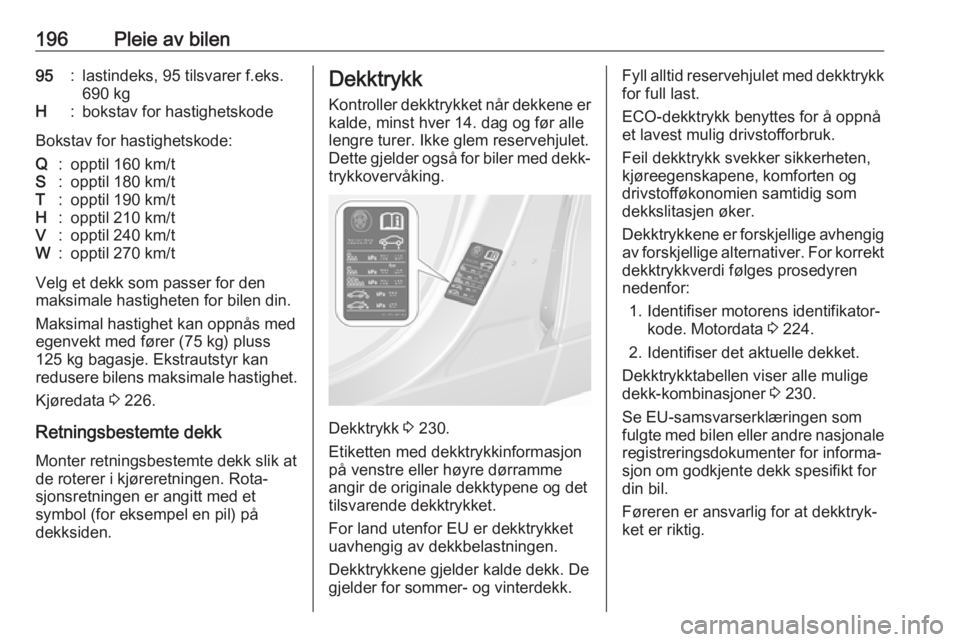

196Pleie av bilen95:lastindeks, 95 tilsvarer f.eks.
690 kgH:bokstav for hastighetskode
Bokstav for hastighetskode:
Q:opptil 160 km/tS:opptil 180 km/tT:opptil 190 km/tH:opptil 210 km/tV:opptil 240 km/tW:opptil 270 km/t
Velg et dekk som passer for den
maksimale hastigheten for bilen din.
Maksimal hastighet kan oppnås med
egenvekt med fører (75 kg) pluss
125 kg bagasje. Ekstrautstyr kan
redusere bilens maksimale hastighet.
Kjøredata 3 226.
Retningsbestemte dekk
Monter retningsbestemte dekk slik at
de roterer i kjøreretningen. Rota‐
sjonsretningen er angitt med et
symbol (for eksempel en pil) på
dekksiden.
Dekktrykk
Kontroller dekktrykket når dekkene er kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐ trykkovervåking.
Dekktrykk 3 230.
Etiketten med dekktrykkinformasjon
på venstre eller høyre dørramme
angir de originale dekktypene og det
tilsvarende dekktrykket.
For land utenfor EU er dekktrykket
uavhengig av dekkbelastningen.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig
av forskjellige alternativer. For korrekt dekktrykkverdi følges prosedyren
nedenfor:
1. Identifiser motorens identifikator‐ kode. Motordata 3 224.
2. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige dekk-kombinasjoner 3 230.
Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.

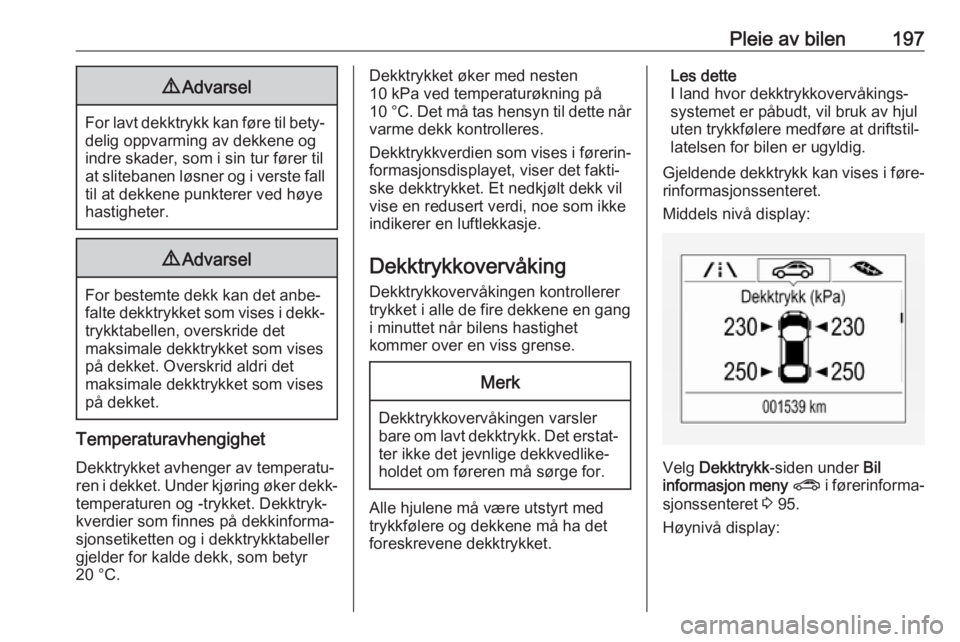

Pleie av bilen1979Advarsel
For lavt dekktrykk kan føre til bety‐
delig oppvarming av dekkene og
indre skader, som i sin tur fører til
at slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
9 Advarsel
For bestemte dekk kan det anbe‐
falte dekktrykket som vises i dekk‐ trykktabellen, overskride det
maksimale dekktrykket som vises
på dekket. Overskrid aldri det
maksimale dekktrykket som vises
på dekket.
Temperaturavhengighet
Dekktrykket avhenger av temperatu‐
ren i dekket. Under kjøring øker dekk‐
temperaturen og -trykket. Dekktryk‐
kverdier som finnes på dekkinforma‐
sjonsetiketten og i dekktrykktabeller
gjelder for kalde dekk, som betyr
20 °C.
Dekktrykket øker med nesten
10 kPa ved temperaturøkning på
10 °C. Det må tas hensyn til dette når
varme dekk kontrolleres.
Dekktrykkverdien som vises i førerin‐
formasjonsdisplayet, viser det fakti‐
ske dekktrykket. Et nedkjølt dekk vil
vise en redusert verdi, noe som ikke
indikerer en luftlekkasje.
Dekktrykkovervåking
Dekktrykkovervåkingen kontrollerer
trykket i alle de fire dekkene en gang i minuttet når bilens hastighet
kommer over en viss grense.Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det
foreskrevene dekktrykket.
Les dette
I land hvor dekktrykkovervåkings‐ systemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at driftstil‐
latelsen for bilen er ugyldig.
Gjeldende dekktrykk kan vises i føre‐
rinformasjonssenteret.
Middels nivå display:
Velg Dekktrykk -siden under Bil
informasjon meny ? i førerinforma‐
sjonssenteret 3 95.
Høynivå display:

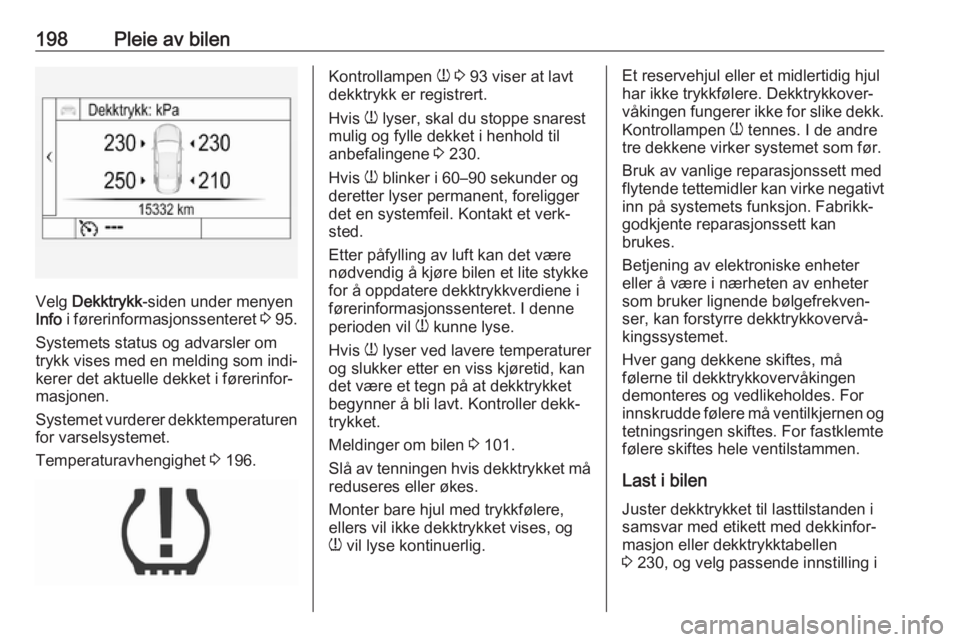

198Pleie av bilen
Velg Dekktrykk -siden under menyen
Info i førerinformasjonssenteret 3 95.
Systemets status og advarsler om
trykk vises med en melding som indi‐
kerer det aktuelle dekket i førerinfor‐
masjonen.
Systemet vurderer dekktemperaturen for varselsystemet.
Temperaturavhengighet 3 196.
Kontrollampen w 3 93 viser at lavt
dekktrykk er registrert.
Hvis w lyser, skal du stoppe snarest
mulig og fylle dekket i henhold til
anbefalingene 3 230.
Hvis w blinker i 60–90 sekunder og
deretter lyser permanent, foreligger
det en systemfeil. Kontakt et verk‐
sted.
Etter påfylling av luft kan det være
nødvendig å kjøre bilen et lite stykke
for å oppdatere dekktrykkverdiene i
førerinformasjonssenteret. I denne
perioden vil w kunne lyse.
Hvis w lyser ved lavere temperaturer
og slukker etter en viss kjøretid, kan
det være et tegn på at dekktrykket
begynner å bli lavt. Kontroller dekk‐
trykket.
Meldinger om bilen 3 101.
Slå av tenningen hvis dekktrykket må
reduseres eller økes.
Monter bare hjul med trykkfølere,
ellers vil ikke dekktrykket vises, og
w vil lyse kontinuerlig.Et reservehjul eller et midlertidig hjul
har ikke trykkfølere. Dekktrykkover‐
våkingen fungerer ikke for slike dekk.
Kontrollampen w tennes. I de andre
tre dekkene virker systemet som før.
Bruk av vanlige reparasjonssett med
flytende tettemidler kan virke negativt
inn på systemets funksjon. Fabrikk‐
godkjente reparasjonssett kan
brukes.
Betjening av elektroniske enheter
eller å være i nærheten av enheter
som bruker lignende bølgefrekven‐
ser, kan forstyrre dekktrykkovervå‐
kingssystemet.
Hver gang dekkene skiftes, må
følerne til dekktrykkovervåkingen
demonteres og vedlikeholdes. For
innskrudde følere må ventilkjernen og tetningsringen skiftes. For fastklemte
følere skiftes hele ventilstammen.
Last i bilenJuster dekktrykket til lasttilstanden i
samsvar med etikett med dekkinfor‐
masjon eller dekktrykktabellen
3 230, og velg passende innstilling i
