Automobilio priežiūra199šviesos diodų posūkio žibintai,
šoninis žibintas ir dieniniai žibintai
(priekinių žibintų blokuose).
Parodyta keleivio pusė (vairuotojo
pusė panaši).
Vairuotojo pusėje prieš keičiant
lemputę reikia nuimti priekinio stiklo
plautuvo bakelio kaklelį.
1. Tolimųjų šviesų priekiniai žibintai
2. Artimųjų šviesų priekiniai žibintai
Tolimųjų ir artimųjų šviesų priekiniai
žibintai
1. Atidarykite variklio dangtį.
Variklio gaubtas 3 192.
2. Nuimkite apsauginį dangtį.
3. Pasukite lemputę prieš laikrodžio rodyklę ir ištraukite tiesiai atgal.
4. Atjunkite laidų jungtį nuolemputės.
5. Pasukdami pagal laikrodžio rodyklę, įrenkite naują lemputę
priekinio žibinto bloke.
6. Vėl prijunkite laidų jungtį.
7. Uždėkite apsauginį gaubtą.
Vairuotojo pusėje sumontuokite atgal
priekinio stiklo plautuvo bakelio
kaklelį, stipriai įspausdami jį į bakelį.
Pasirūpinkite, kad kaklelio
spaustukas susijungtų su elektros
centro fiksatoriumi, esančiu po
gaubtu.
Aukštesniojo lygio priekinio
žibinto blokas
Transporto priemonės aukštesnio
lygio modelyje įrengiami šviesos diodų tolimųjų ir artimųjų šviesų
žibintai, posūkio žibintai, šoninis
žibintas ir dieniniai žibintai (priekinių
žibintų blokuose).
Rūko žibintai
Lemputes galima pasiekti iš po
transporto priemonės.

200Automobilio priežiūra
1. Pasukite atitinkamą ratą vidun,kad lengviau pasiektumėte tris
„Torx“ sraigtus rato arkos viduje ir galėtumėte juos atsukti.
Automobilio įrankiai 3 208.
2. Patraukite ir palaikykite įdėklą, kad pasiektumėte lemputės
laikiklį.3. Patraukite fiksavimo briauną išorėn ir ištraukite kištukinę jungtį
iš lemputės lizdo.
4. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
atšvaito.
5. Ištraukite ir pakeiskite lemputės lizdą kita lempute, tada prijunkite
kištukinę jungtį.
6. Įstatykite lemputės lizdą į reflektorių, pasukite pagal
laikrodžio rodyklę ir sujunkite.
7. Surinkite atgal įdėklą ir prisukite tris „Torx“ sraigtus.
Galiniai žibintai
Kairėje pusėje
1. Atsuktuvu atlaisvinkite abu gaubtus atitinkamose išorinėse
pusėse. Nuimkite abu dangčius ir
atsukite varžtus. Nuimkite skydelį.

Automobilio priežiūra201
2. Pirmiausiai atlaisvinkite gaubtą,įkišdami atsuktuvą į išėmą. Tada
atlaisvinkite gaubtą priekyje ir
viršuje. Nuimkite dangtelį.
Dešinėje pusėje
1. Nuimkite daiktų laikymo vietos dangtį ir ištraukite padangųremonto rinkinį.
2. Nuimkite gaubtą.
3. Galinis / stabdžių žibintas (jei nėra
šviesos diodų (1))
Posūkio žibintas (2)
Atbulinės eigos žibinto lemputė
(3)

202Automobilio priežiūra
4. Išimkite lemputės korpusą.Išimkite lemputę ir įstatykite
naują.
5. Įstatykite lemputės laikiklį į galinių
žibintų bloką. Galinio žibinto bloką
įstatykite į kėbulą ir priveržkite.
Uždarykite dangtelius ir
užfiksuokite.
6. Įjunkite uždegimą, įjunkite ir patikrinkite visas šviesas.
Registracijos numerio
apšvietimas
1. Ištraukite lemputę atsuktuvu.
2. Nuimkite lemputės korpusą žemyn, stengdamiesi nenutraukti
laido.
Sukite lemputės laikiklį prieš
laikrodžio rodyklę, kad ją
atlaisvintumėte.
3. Išimkite lemputę iš laikiklio ir įsukite naują.
4. Lemputės laikiklį įstatykite į lemputės korpusą ir pasukite
pagal laikrodžio rodyklę.
5. Įdėkite lemputės korpusą ir pritvirtinkite atsuktuvu.
Galinis rūko žibintas
Lemputes galima pasiekti iš po
transporto priemonės.

Automobilio priežiūra203
1. Sukite lemputės laikiklį priešlaikrodžio rodyklę ir išimkite iš
atšvaito.
2. Atjunkite lemputės lizdą nuo kištukinės jungties, paspausdami
fiksuojančią auselę.
3. Ištraukite ir pakeiskite lemputės lizdą kita lempute, tada prijunkite
kištukinę jungtį.
4. Įstatykite lemputės lizdą į reflektorių ir pasukite pagal
laikrodžio rodyklę, kad susijungtų.Elektros sistema
SaugikliaiDuomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais
duomenimis.
Ką tik paminėtoje dėžutėje yra keli
pagrindiniai teigiamo akumuliatoriaus gnybto saugikliai. Jei reikia,
pakeiskite juos dirbtuvėse.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Pastaba
Ne visi saugiklių dėžutės aprašymai
šiame vadove gali būti taikomi jūsų
automobiliui.
Tikrindami saugiklių dėžutę,
vadovaukitės saugiklių dėžutės
lipduku.

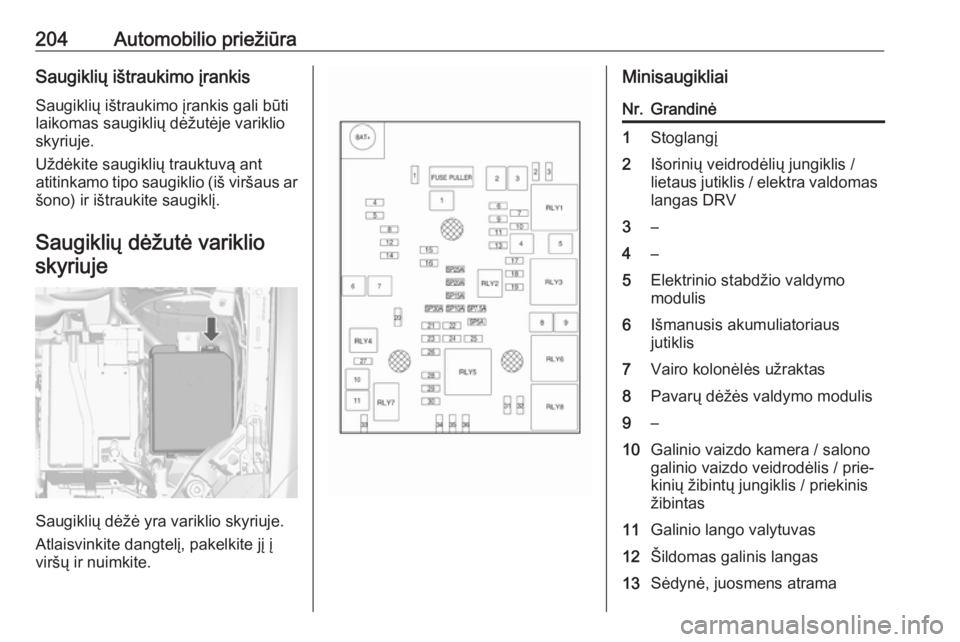

204Automobilio priežiūraSaugiklių ištraukimo įrankisSaugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.
Uždėkite saugiklių trauktuvą ant
atitinkamo tipo saugiklio (iš viršaus ar
šono) ir ištraukite saugiklį.
Saugiklių dėžutė variklioskyriuje
Saugiklių dėžė yra variklio skyriuje.
Atlaisvinkite dangtelį, pakelkite jį į
viršų ir nuimkite.
MinisaugikliaiNr.Grandinė1Stoglangį2Išorinių veidrodėlių jungiklis /
lietaus jutiklis / elektra valdomas
langas DRV3–4–5Elektrinio stabdžio valdymo
modulis6Išmanusis akumuliatoriaus
jutiklis7Vairo kolonėlės užraktas8Pavarų dėžės valdymo modulis9–10Galinio vaizdo kamera / salono
galinio vaizdo veidrodėlis / prie‐
kinių žibintų jungiklis / priekinis
žibintas11Galinio lango valytuvas12Šildomas galinis langas13Sėdynė, juosmens atrama

Automobilio priežiūra205Nr.Grandinė14Šildomi išoriniai veidrodėliai15LPG (SND) modulis / degalų
sistemos valdymo modulis16Sėdynių šildymas17Transmisijos nuotolinio valdymo
modulis / vandens siurblys /
pagalbinis šildytuvas18Variklio nuotolinio valdymo
modulis19Degalų siurblys20–21Aušinimo ventiliatorius22–23Uždegimo ritė / Purkštukai24Plautuvo siurblys25Priekinių žibintų solenoidas26Variklio valdymo jutikliai27–28Degimas29Degimą 1/2Nr.Grandinė30Išmetimo sistema31Kairysis tolimųjų šviesų žibintas32Dešinysis tolimųjų šviesų
žibintas33Variklio valdymo modulis34Garso signalas35Oro kondicionavimo sistema36Priekiniai rūko žibintai
„J-case“ saugikliai
Nr.Grandinė1Elektrinio stabdžio valdymo
modulis2Priekinis valytuvas3Tiesinis maitinimo modulis4Prietaisų skydelio saugiklių
dėžutės elektros gnybtas5–6Degalų šildytuvas7StarterisNr.Grandinė8Aušinimo ventiliatorius9Aušinimo ventiliatorius10Variklio valdymo modulis / kaiti‐
nimo žvakė11Starteris
Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose su vairu kairėje
pusėje vidinė saugiklių dėžutė yra
vairuotojo pusėje, po prietaisų
skydeliu. Kad pasiektumėte

206Automobilio priežiūrasaugiklius, ištraukite daiktadėžę.
Norėdami išimti daiktadėžę, ją
atidarykite ir ištraukite.MinisaugikliaiNr.Grandinė1Kėbulo valdymo modulis2Kėbulo valdymo modulis3Kėbulo valdymo modulis4Kėbulo valdymo modulis5Kėbulo valdymo modulis6Kėbulo valdymo modulis7Kėbulo valdymo modulis8Kėbulo valdymo modulis9Užvedimo spynelė10Saugos diagnostikos modulis11Duomenų ryšio jungtis12Klimato kontrolė13Bagažinės durys14Centrinis tinklų sietuvo modulis15Įspėjimas apie eismo juostos
nesilaikymą / salono veidrodėlis16Prisitaikantys priekiniai žibintai17Vairo kolonėlės užraktasNr.Grandinė18Ultragarsinės automobilio
statymo pagalbos modulis19Kėbulo valdymo modulis / regu‐ liuojamasis įtampos valdiklis20Vairas21–22Cigarečių uždegiklis / priedų
nuolatinės srovės maitinimo
lizdas (priekinis)23Cigarečių uždegiklis / priedų
nuolatinės srovės maitinimo
lizdas (centrinio valdymo pulto
galinėje dalyje)24Atsarginis25Telematikos paslaugų modulis26Šildomas vairas27Prietaisų skydelio grupė / infor‐
macijos ir pramogų sistema /
pagalbinio šildytuvo jungiklis28Priekabos lizdas29Informacijos ekranas / informa‐
cijos ir pramogų sistema

Automobilio priežiūra207Nr.Grandinė30Pavarų dėžės valdymo modulis31Prietaisų skydo rinkinys32Informacijos ir pramogų sistema33Priekabos lizdas34Pasyviojo įlipimo / Variklio pasy‐
viojo užvedimo modulis
S/B saugikliai
Nr.Grandinė01Elektra valdomos sėdynės
jungiklis02Atsarginis03Priekiniai elektra valdomi langai04Galiniai elektra valdomi langai05Logistinis režimas06Elektra valdomos sėdynės
jungiklis07Atsarginis08Atsarginis„Midi“ saugiklisNr.GrandinėM01PTC
Saugiklių dėžutė bagažinėje
Įrengta kairėje galinio skyriaus
pusėje.
Kad pasiektumėte saugiklius,
nuimkite dangtį.

208Automobilio priežiūraMinisaugikliaiNr.Grandinė1Stiprintuvas2Visų varomųjų ratų pavara3–4Atrankinė katalizacija5Atrankinė katalizacija6Atrankinė katalizacija7Atrankinė katalizacija8Atsarginis9Atsarginis10Atsarginis11–12Atsarginis13–14–15Atsarginis16–Nr.Grandinė17–18–
S/B saugikliai
Nr.Grandinė1NS/NS 400 W transformatorius2NS/NS 400 W transformatorius3–4–5–6–7–8–9–Automobilio įrankiai
Įrankiai Automobiliai su padangų remonto
rinkiniu
Įrankiai ir padangų remonto rinkinys
yra krovinių skyriaus dešinėje pusėje.
Padangos remonto komplektas
3 217.
