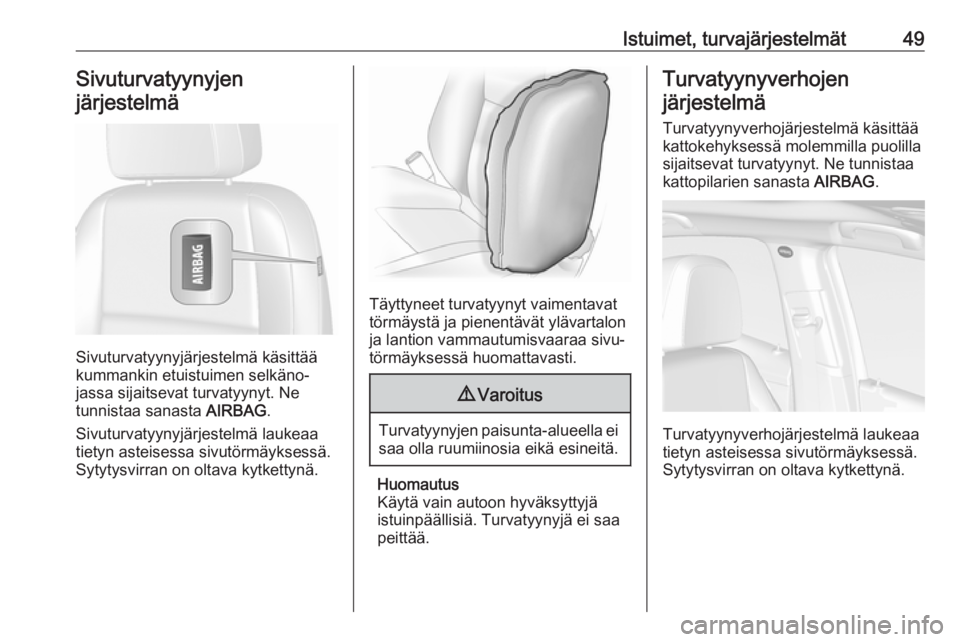

Istuimet, turvajärjestelmät49Sivuturvatyynyjen
järjestelmä
Sivuturvatyynyjärjestelmä käsittää
kummankin etuistuimen selkäno‐
jassa sijaitsevat turvatyynyt. Ne
tunnistaa sanasta AIRBAG.
Sivuturvatyynyjärjestelmä laukeaa tietyn asteisessa sivutörmäyksessä.Sytytysvirran on oltava kytkettynä.
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät ylävartalon
ja lantion vammautumisvaaraa sivu‐
törmäyksessä huomattavasti.
9 Varoitus
Turvatyynyjen paisunta-alueella ei
saa olla ruumiinosia eikä esineitä.
Huomautus
Käytä vain autoon hyväksyttyjä
istuinpäällisiä. Turvatyynyjä ei saa
peittää.
Turvatyynyverhojen
järjestelmä
Turvatyynyverhojärjestelmä käsittää
kattokehyksessä molemmilla puolilla
sijaitsevat turvatyynyt. Ne tunnistaa
kattopilarien sanasta AIRBAG.
Turvatyynyverhojärjestelmä laukeaa
tietyn asteisessa sivutörmäyksessä.
Sytytysvirran on oltava kytkettynä.

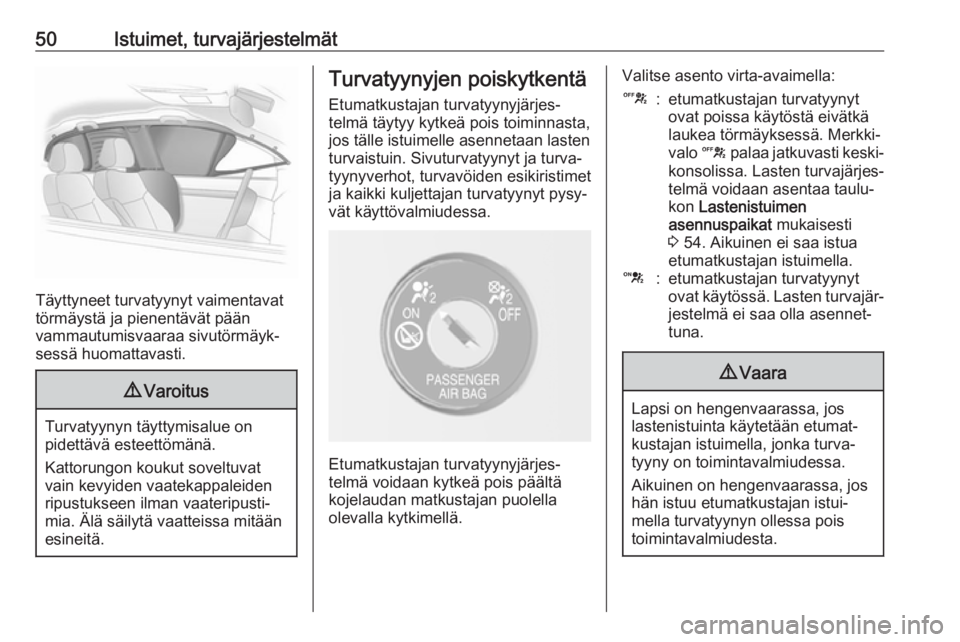

50Istuimet, turvajärjestelmät
Täyttyneet turvatyynyt vaimentavat
törmäystä ja pienentävät pään
vammautumisvaaraa sivutörmäyk‐
sessä huomattavasti.
9 Varoitus
Turvatyynyn täyttymisalue on
pidettävä esteettömänä.
Kattorungon koukut soveltuvat
vain kevyiden vaatekappaleiden ripustukseen ilman vaateripusti‐
mia. Älä säilytä vaatteissa mitään
esineitä.
Turvatyynyjen poiskytkentä
Etumatkustajan turvatyynyjärjes‐
telmä täytyy kytkeä pois toiminnasta,
jos tälle istuimelle asennetaan lasten
turvaistuin. Sivuturvatyynyt ja turva‐
tyynyverhot, turvavöiden esikiristimet
ja kaikki kuljettajan turvatyynyt pysy‐
vät käyttövalmiudessa.
Etumatkustajan turvatyynyjärjes‐
telmä voidaan kytkeä pois päältä
kojelaudan matkustajan puolella olevalla kytkimellä.
Valitse asento virta-avaimella:c:etumatkustajan turvatyynyt
ovat poissa käytöstä eivätkä
laukea törmäyksessä. Merkki‐
valo c palaa jatkuvasti keski‐
konsolissa. Lasten turvajärjes‐
telmä voidaan asentaa taulu‐
kon Lastenistuimen
asennuspaikat mukaisesti
3 54. Aikuinen ei saa istua
etumatkustajan istuimella.d:etumatkustajan turvatyynyt
ovat käytössä. Lasten turvajär‐ jestelmä ei saa olla asennet‐
tuna.9 Vaara
Lapsi on hengenvaarassa, jos
lastenistuinta käytetään etumat‐
kustajan istuimella, jonka turva‐
tyyny on toimintavalmiudessa.
Aikuinen on hengenvaarassa, jos
hän istuu etumatkustajan istui‐
mella turvatyynyn ollessa pois
toimintavalmiudesta.

Istuimet, turvajärjestelmät51

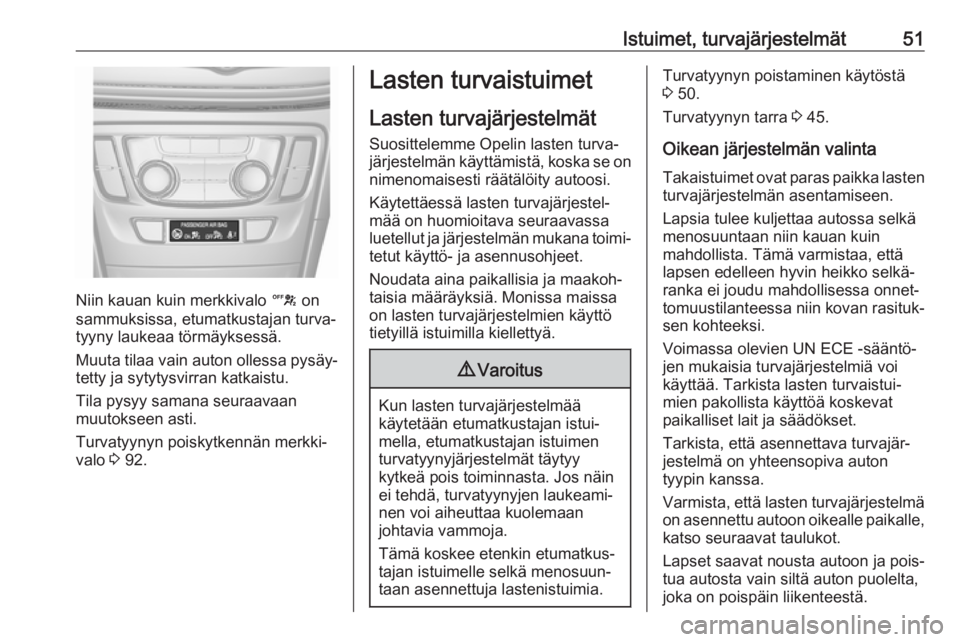

Niin kauan kuin merkkivalo c on
sammuksissa, etumatkustajan turva‐
tyyny laukeaa törmäyksessä.
Muuta tilaa vain auton ollessa pysäy‐
tetty ja sytytysvirran katkaistu.
Tila pysyy samana seuraavaan
muutokseen asti.
Turvatyynyn poiskytkennän merkki‐
valo 3 92.
Lasten turvaistuimet
Lasten turvajärjestelmät
Suosittelemme Opelin lasten turva‐
järjestelmän käyttämistä, koska se on
nimenomaisesti räätälöity autoosi.
Käytettäessä lasten turvajärjestel‐
mää on huomioitava seuraavassa
luetellut ja järjestelmän mukana toimi‐ tetut käyttö- ja asennusohjeet.
Noudata aina paikallisia ja maakoh‐
taisia määräyksiä. Monissa maissa
on lasten turvajärjestelmien käyttö
tietyillä istuimilla kiellettyä.9 Varoitus
Kun lasten turvajärjestelmää
käytetään etumatkustajan istui‐
mella, etumatkustajan istuimen
turvatyynyjärjestelmät täytyy
kytkeä pois toiminnasta. Jos näin
ei tehdä, turvatyynyjen laukeami‐
nen voi aiheuttaa kuolemaan
johtavia vammoja.
Tämä koskee etenkin etumatkus‐
tajan istuimelle selkä menosuun‐
taan asennettuja lastenistuimia.
Turvatyynyn poistaminen käytöstä
3 50.
Turvatyynyn tarra 3 45.
Oikean järjestelmän valinta Takaistuimet ovat paras paikka lasten
turvajärjestelmän asentamiseen.
Lapsia tulee kuljettaa autossa selkä
menosuuntaan niin kauan kuin
mahdollista. Tämä varmistaa, että
lapsen edelleen hyvin heikko selkä‐
ranka ei joudu mahdollisessa onnet‐
tomuustilanteessa niin kovan rasituk‐
sen kohteeksi.
Voimassa olevien UN ECE -sääntö‐
jen mukaisia turvajärjestelmiä voi
käyttää. Tarkista lasten turvaistui‐
mien pakollista käyttöä koskevat
paikalliset lait ja säädökset.
Tarkista, että asennettava turvajär‐ jestelmä on yhteensopiva auton
tyypin kanssa.
Varmista, että lasten turvajärjestelmä on asennettu autoon oikealle paikalle,katso seuraavat taulukot.
Lapset saavat nousta autoon ja pois‐ tua autosta vain siltä auton puolelta,
joka on poispäin liikenteestä.

52Istuimet, turvajärjestelmätKun lasten turvajärjestelmää ei
käytetä, kiinnitä istuin turvavyöllä tai
poista se autosta.
Huomautus
Älä kiinnitä mitään lasten turvaistui‐
miin äläkä peitä niitä millään muulla
materiaalilla.
Kaikki onnettomuudessa rasituksen
alaisiksi joutuneet lasten turvaistui‐
met on vaihdettava.
Lasten turvajärjestelmät voidaan kiin‐ nittää seuraavilla tavoilla:
● Kolmipisteturvavyö
● ISOFIX-kiinnikkeet
● Top-tether-kiinnityspiste
Kolmipisteturvavyö Lasten turvajärjestelmät voidaan kiin‐
nittää kolmipisteturvavöillä. Takais‐
tuimelle voidaan kiinnittää enintään
kolme lasten turvajärjestelmää
käytettävien turvajärjestelmien
koosta riippuen. Turvavyö on kiristet‐
tävä lasten turvajärjestelmän kiinnit‐
tämisen jälkeen 3 54.Lasten ISOFIX-turvajärjestelmät
Lasten ISOFIX-turvajärjestelmien
asennusta varten on saatavana kaksi mallimuunnosta:
● Lasten ISOFIX-turvajärjestel‐ mien asentaminen ilman pysy‐vää ohjainta
● Lasten ISOFIX-turvajärjestel‐ mien asentaminen pysyvän
ohjaimen kanssa
Lasten ISOFIX-turvajärjestelmien
asentaminen ilman pysyvää ohjainta
Kiinnitä autoa varten hyväksytyt
lasten ISOFIX-turvajärjestelmät
ISOFIX-kiinnityskaariin. Erityiset
lasten ISOFIX-turvajärjestelmien
sijainnit on merkitty taulukkoon
merkinnällä IL.
ISOFIX-kiinnityskaaret on merkitty
selkänojaan kiinnitetyllä kilvellä.
Lasten ISOFIX-turvajärjestelmien
asentaminen pysyvän ohjaimen
kanssa

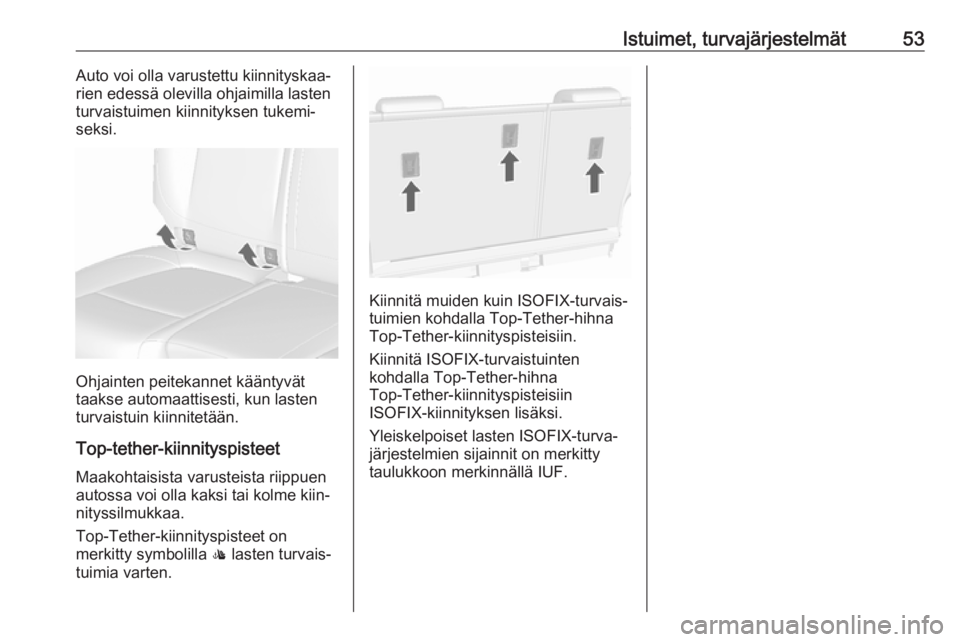

Istuimet, turvajärjestelmät53Auto voi olla varustettu kiinnityskaa‐
rien edessä olevilla ohjaimilla lasten
turvaistuimen kiinnityksen tukemi‐
seksi.
Ohjainten peitekannet kääntyvät
taakse automaattisesti, kun lasten
turvaistuin kiinnitetään.
Top-tether-kiinnityspisteet Maakohtaisista varusteista riippuen
autossa voi olla kaksi tai kolme kiin‐
nityssilmukkaa.
Top-Tether-kiinnityspisteet on
merkitty symbolilla : lasten turvais‐
tuimia varten.
Kiinnitä muiden kuin ISOFIX-turvais‐
tuimien kohdalla Top-Tether-hihna Top-Tether-kiinnityspisteisiin.
Kiinnitä ISOFIX-turvaistuinten
kohdalla Top-Tether-hihna
Top-Tether-kiinnityspisteisiin
ISOFIX-kiinnityksen lisäksi.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty
taulukkoon merkinnällä IUF.

54Istuimet, turvajärjestelmätLastenistuimen asennuspaikatSallitut lasten turvajärjestelmän kiinnitysmahdollisuudet
Painoluokka
Etumatkustajan istuimella
Takapenkin
ulkopaikoillaTakapenkin
keskipaikalla
turvatyyny toimintaval‐
miudessaturvatyyny ei toiminta‐
valmiudessaRyhmä 0: enintään 10 kgXU 1U2U2Ryhmä 0+: enintään 13 kgXU1U2U 2Ryhmä I: 9–18 kgXU1U2U2Ryhmä II: 15–25 kgXXU2U2Ryhmä III: 22–36 kgXXU2U21:kiinnitettäessä lasten turvajärjestelmää kolmipisteturvavyöllä istuimen korkeus on säädettävä ylimpään asentoon.
Varmista, että auton turvavyö kulkee yläkiinnityspisteen etupuolelta. Säädä selkänojan kallistus niin pitkälle pysty‐
asentoon kuin tarpeen varmistaaksesi, että vyö on lukon puolelta kireällä.2:siirrä pääntuki täysin yläasentoon. Jos pääntuki häiritsee lasten turvaistuimen asianmukaista kiinnitystä, poista pään‐ tuki 3 37.U:yleiskelpoinen kolmipisteturvavyön yhteydessä.X:tässä painoluokassa ei saa käyttää lasten turvajärjestelmää.

Istuimet, turvajärjestelmät55Sallitut lastenistuimen ISOFIX-kiinnitysmahdollisuudetPainoluokkaKokoluokkaKiinnitysEtumatkustajan
istuimellaTakapenkin
ulkopaikoillaTakapenkin
keskipaikallaRyhmä 0: enintään 10 kgEISO/R1XIL 1XRyhmä 0+: enintään 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL1XRyhmä I: 9–18 kgDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXRyhmä II: 15–25 kgXILXRyhmä III: 22–36 kgXILX1:siirrä etumatkustajan istuin täysin eteen tai säädä etuistuimen selkänojan kallistusta pystyasentoon niin pitkälti kuin
tarpeellista varmistaaksesi, ettei etuistuimen selkänoja häiritse turvaistuimen asianmukaista kiinnitystäIL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmilleISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiinIUF:soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi
tässä painoluokassaX:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä

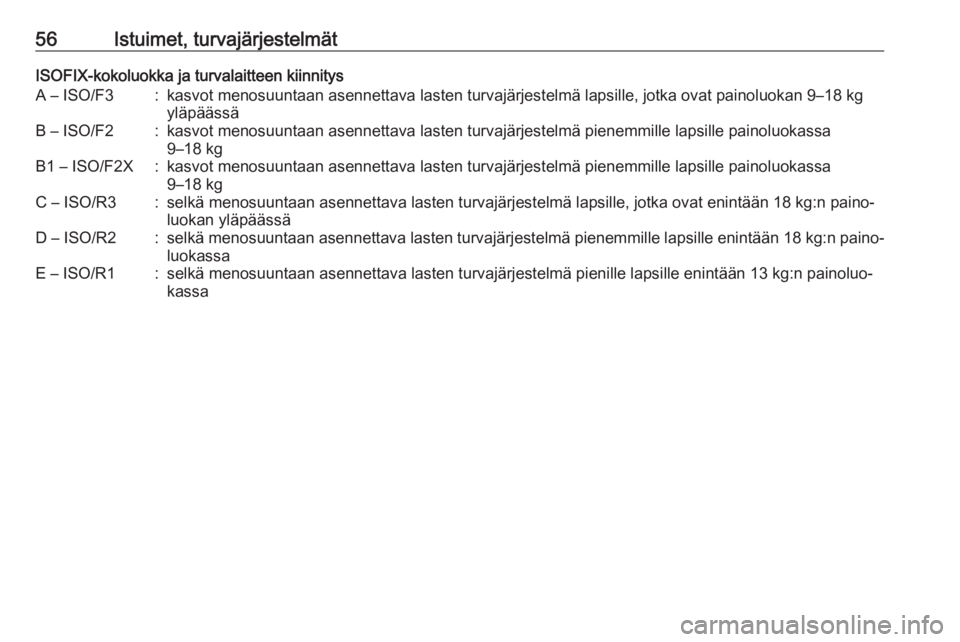

56Istuimet, turvajärjestelmätISOFIX-kokoluokka ja turvalaitteen kiinnitysA – ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kg
yläpäässäB – ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgB1 – ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgC – ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐ luokan yläpäässäD – ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE – ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassa

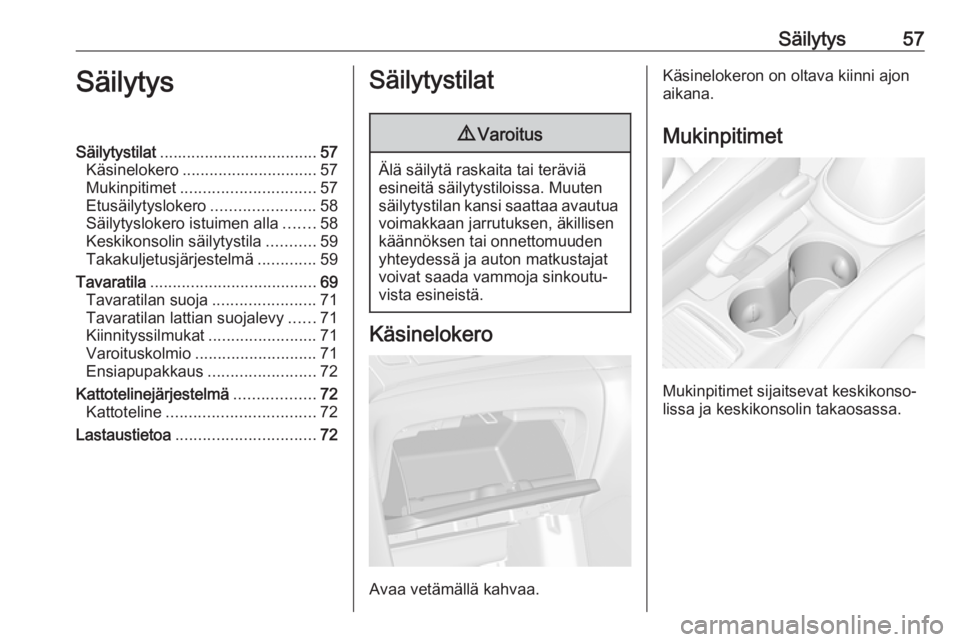

Säilytys57SäilytysSäilytystilat................................... 57
Käsinelokero .............................. 57
Mukinpitimet .............................. 57
Etusäilytyslokero .......................58
Säilytyslokero istuimen alla .......58
Keskikonsolin säilytystila ...........59
Takakuljetusjärjestelmä .............59
Tavaratila ..................................... 69
Tavaratilan suoja .......................71
Tavaratilan lattian suojalevy ......71
Kiinnityssilmukat ........................71
Varoituskolmio ........................... 71
Ensiapupakkaus ........................72
Kattotelinejärjestelmä ..................72
Kattoteline ................................. 72
Lastaustietoa ............................... 72Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä
esineitä säilytystiloissa. Muuten
säilytystilan kansi saattaa avautua voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Avaa vetämällä kahvaa.
Käsinelokeron on oltava kiinni ajon
aikana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa ja keskikonsolin takaosassa.

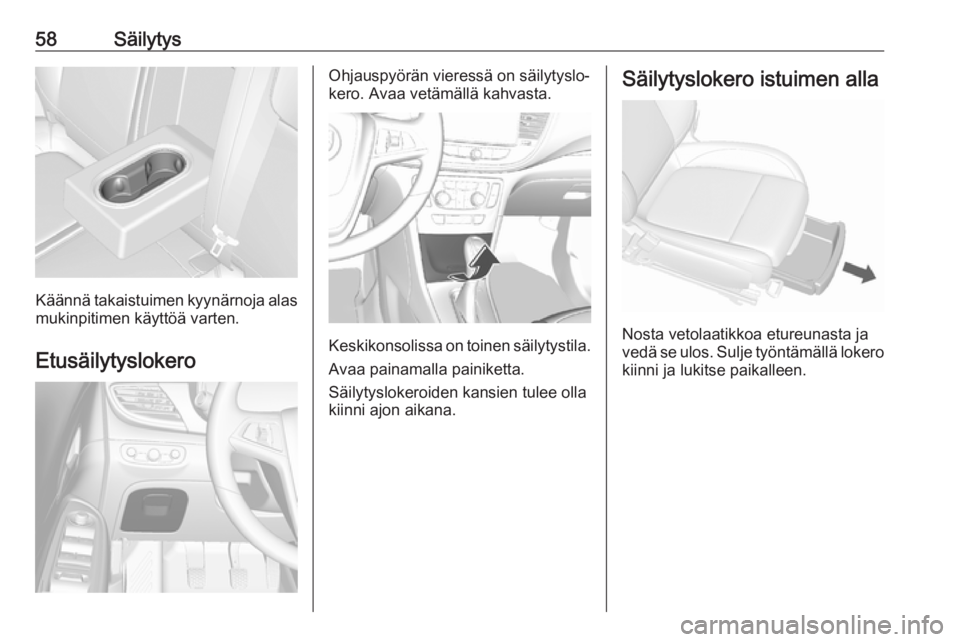

58Säilytys
Käännä takaistuimen kyynärnoja alasmukinpitimen käyttöä varten.
Etusäilytyslokero
Ohjauspyörän vieressä on säilytyslo‐
kero. Avaa vetämällä kahvasta.
Keskikonsolissa on toinen säilytystila.
Avaa painamalla painiketta.
Säilytyslokeroiden kansien tulee olla
kiinni ajon aikana.
Säilytyslokero istuimen alla
Nosta vetolaatikkoa etureunasta ja
vedä se ulos. Sulje työntämällä lokero
kiinni ja lukitse paikalleen.
