OPEL MOKKA X 2018.5 Infotainment-süsteemi juhend (in Estonian)
Manufacturer: OPEL, Model Year: 2018.5, Model line: MOKKA X, Model: OPEL MOKKA X 2018.5Pages: 259, PDF Size: 6.68 MB
Page 91 of 259

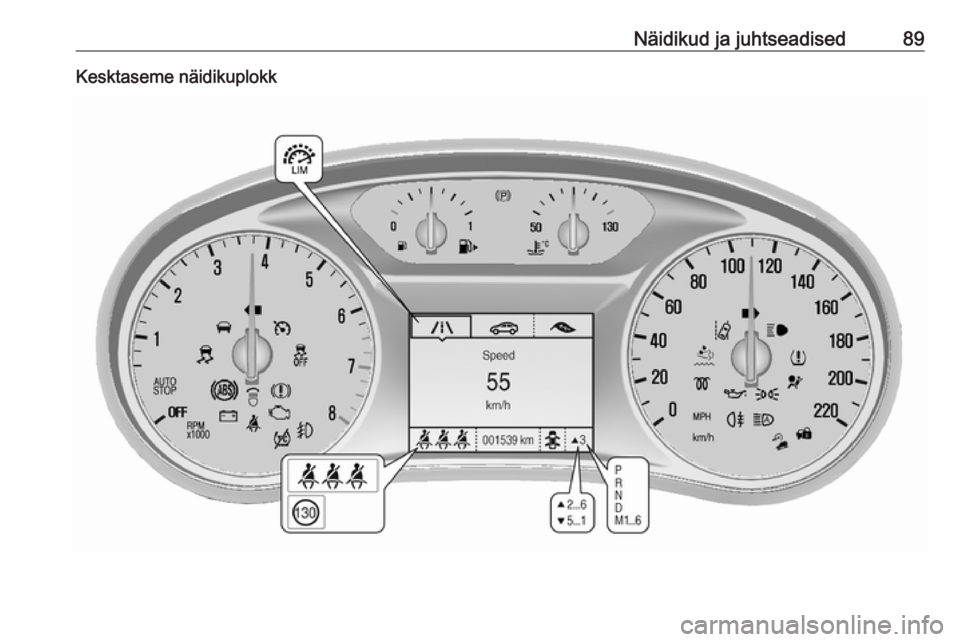

Näidikud ja juhtseadised89Kesktaseme näidikuplokk
Page 92 of 259

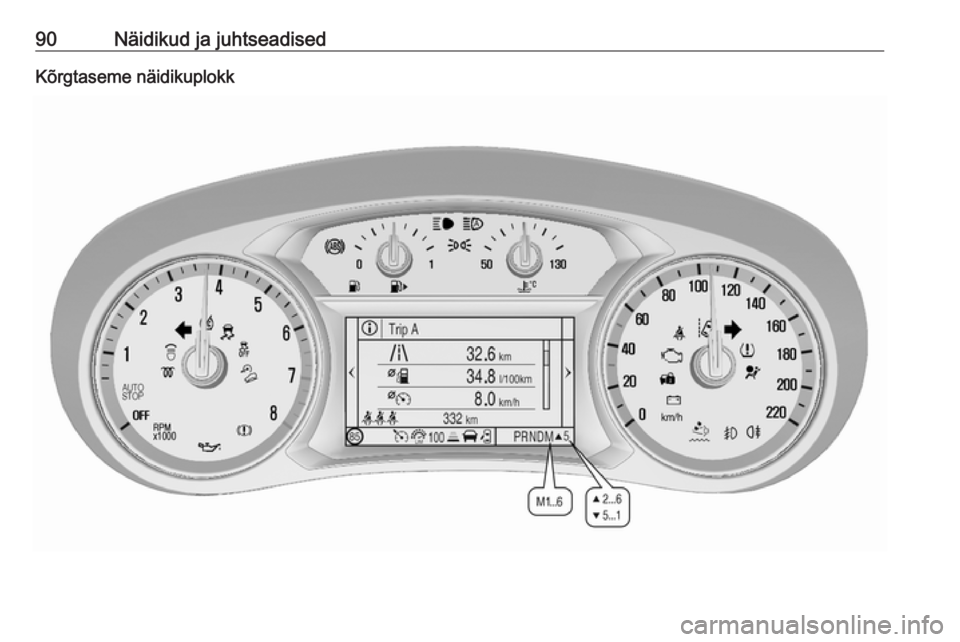

90Näidikud ja juhtseadisedKõrgtaseme näidikuplokk
Page 93 of 259

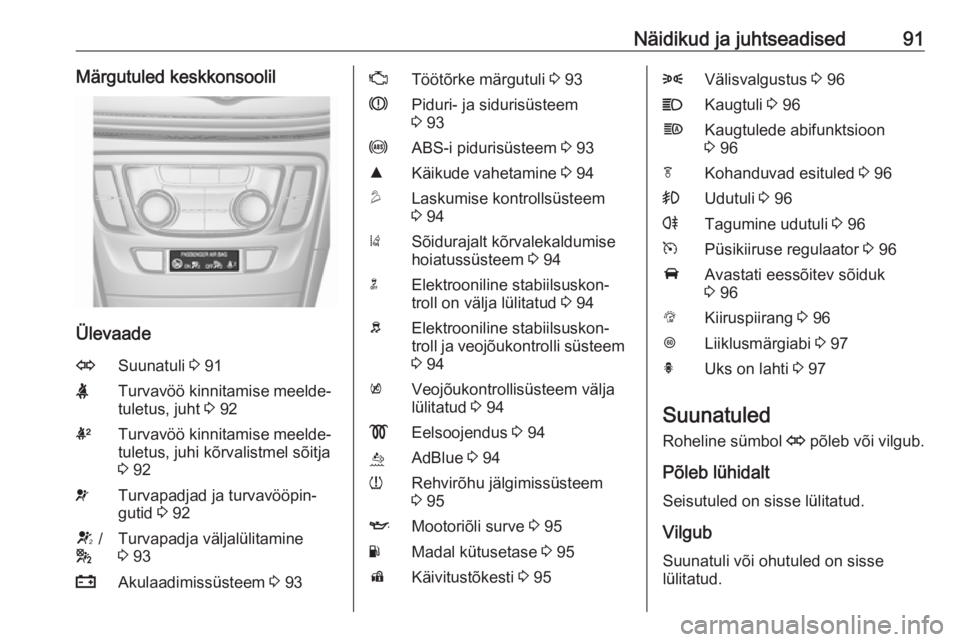

Näidikud ja juhtseadised91Märgutuled keskkonsoolil
Ülevaade
OSuunatuli 3 91XTurvavöö kinnitamise meelde‐
tuletus, juht 3 92kTurvavöö kinnitamise meelde‐
tuletus, juhi kõrvalistmel sõitja
3 92vTurvapadjad ja turvavööpin‐
gutid 3 92V /
*Turvapadja väljalülitamine
3 93pAkulaadimissüsteem 3 93ZTöötõrke märgutuli 3 93RPiduri- ja sidurisüsteem
3 93uABS-i pidurisüsteem 3 93RKäikude vahetamine 3 94uLaskumise kontrollsüsteem
3 94)Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 94nElektrooniline stabiilsuskon‐
troll on välja lülitatud 3 94bElektrooniline stabiilsuskon‐
troll ja veojõukontrolli süsteem 3 94kVeojõukontrollisüsteem välja
lülitatud 3 94!Eelsoojendus 3 94ùAdBlue 3 94wRehvirõhu jälgimissüsteem
3 95IMootoriõli surve 3 95YMadal kütusetase 3 95dKäivitustõkesti 3 958Välisvalgustus 3 96CKaugtuli 3 96fKaugtulede abifunktsioon
3 96fKohanduvad esituled 3 96>Udutuli 3 96rTagumine udutuli 3 96mPüsikiiruse regulaator 3 96AAvastati eessõitev sõiduk
3 96LKiiruspiirang 3 96LLiiklusmärgiabi 3 97hUks on lahti 3 97
Suunatuled
Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud.

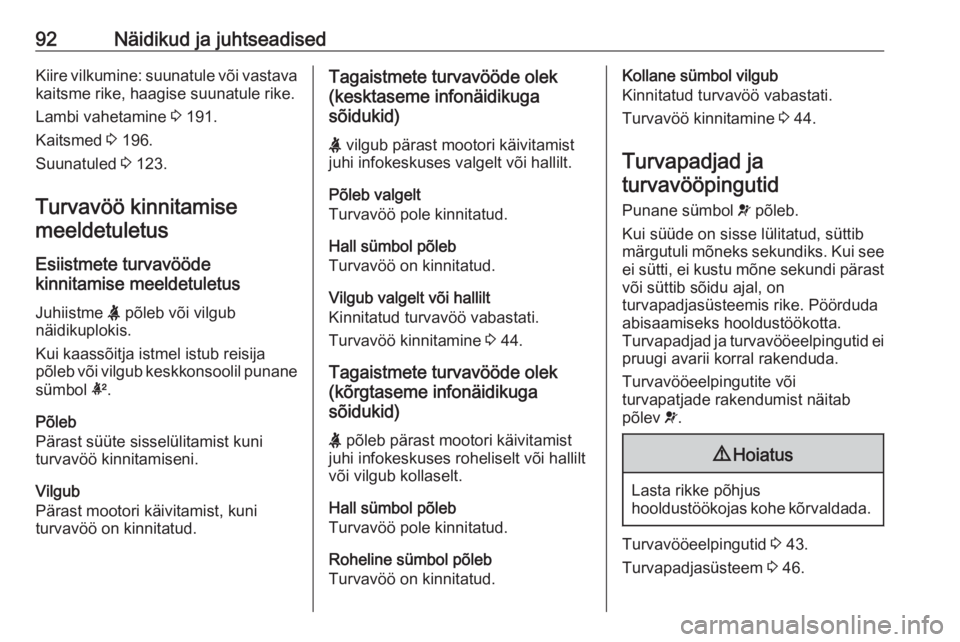

Page 94 of 259

92Näidikud ja juhtseadisedKiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 191.
Kaitsmed 3 196.
Suunatuled 3 123.
Turvavöö kinnitamise meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme X põleb või vilgub
näidikuplokis.
Kui kaassõitja istmel istub reisija põleb või vilgub keskkonsoolil punane
sümbol k.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist, kuni
turvavöö on kinnitatud.Tagaistmete turvavööde olek
(kesktaseme infonäidikuga
sõidukid)
X vilgub pärast mootori käivitamist
juhi infokeskuses valgelt või hallilt.
Põleb valgelt
Turvavöö pole kinnitatud.
Hall sümbol põleb
Turvavöö on kinnitatud.
Vilgub valgelt või hallilt
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 44.
Tagaistmete turvavööde olek
(kõrgtaseme infonäidikuga
sõidukid)
X põleb pärast mootori käivitamist
juhi infokeskuses roheliselt või hallilt
või vilgub kollaselt.
Hall sümbol põleb
Turvavöö pole kinnitatud.
Roheline sümbol põleb
Turvavöö on kinnitatud.Kollane sümbol vilgub
Kinnitatud turvavöö vabastati.
Turvavöö kinnitamine 3 44.
Turvapadjad ja
turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli mõneks sekundiks. Kui see ei sütti, ei kustu mõne sekundi pärast
või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid 3 43.
Turvapadjasüsteem 3 46.

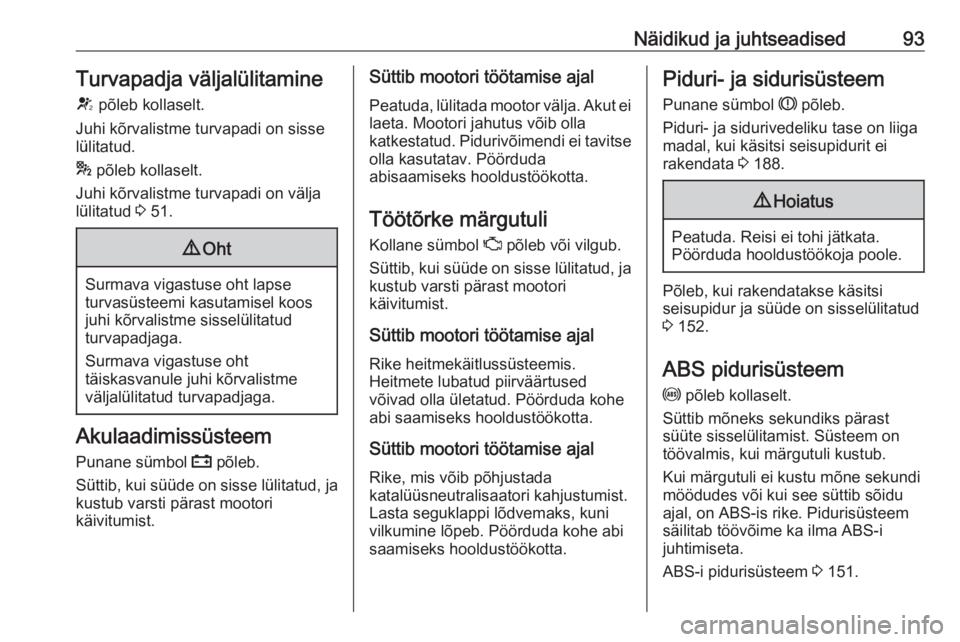

Page 95 of 259

Näidikud ja juhtseadised93Turvapadja väljalülitamine
V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 51.9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Peatuda, lülitada mootor välja. Akut ei
laeta. Mootori jahutus võib olla
katkestatud. Pidurivõimendi ei tavitse olla kasutatav. Pöörduda
abisaamiseks hooldustöökotta.
Töötõrke märgutuli Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal, kui käsitsi seisupidurit ei
rakendata 3 188.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Põleb, kui rakendatakse käsitsi
seisupidur ja süüde on sisselülitatud
3 152.
ABS pidurisüsteem u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem
säilitab töövõime ka ilma ABS-i
juhtimiseta.
ABS-i pidurisüsteem 3 151.

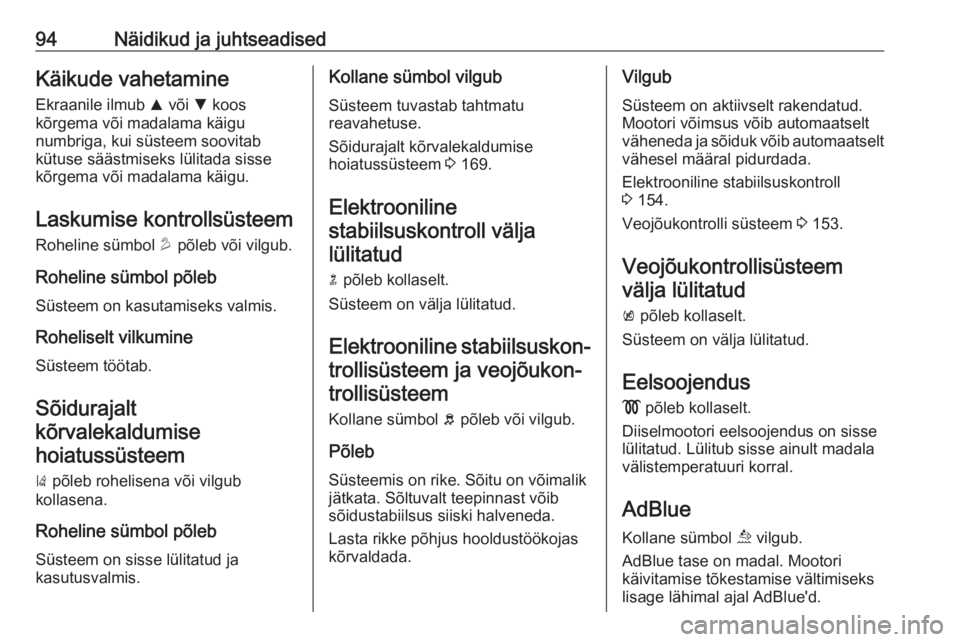

Page 96 of 259

94Näidikud ja juhtseadisedKäikude vahetamine
Ekraanile ilmub R või S koos
kõrgema või madalama käigu
numbriga, kui süsteem soovitab
kütuse säästmiseks lülitada sisse
kõrgema või madalama käigu.
Laskumise kontrollsüsteem
Roheline sümbol u põleb või vilgub.
Roheline sümbol põleb Süsteem on kasutamiseks valmis.
Roheliselt vilkumine
Süsteem töötab.
Sõidurajalt
kõrvalekaldumise hoiatussüsteem
) põleb rohelisena või vilgub
kollasena.
Roheline sümbol põleb Süsteem on sisse lülitatud ja
kasutusvalmis.Kollane sümbol vilgub
Süsteem tuvastab tahtmatu
reavahetuse.
Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 169.
Elektrooniline stabiilsuskontroll välja lülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsuskon‐ trollisüsteem ja veojõukon‐trollisüsteem
Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.Vilgub
Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt
väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Elektrooniline stabiilsuskontroll
3 154.
Veojõukontrolli süsteem 3 153.
Veojõukontrollisüsteem välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus
! põleb kollaselt.
Diiselmootori eelsoojendus on sisse lülitatud. Lülitub sisse ainult madala välistemperatuuri korral.
AdBlue
Kollane sümbol ù vilgub.
AdBlue tase on madal. Mootori
käivitamise tõkestamise vältimiseks
lisage lähimal ajal AdBlue'd.
Page 97 of 259

Näidikud ja juhtseadised95Rehvirõhu jälgimissüsteemKollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud ilma rõhuandurita rehv (nt varuratas). 60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Rehvirõhu jälgimise süsteem 3 204.
Mootoriõli surve
Punane sümbol I põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti,
kui võimalik, ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset, enne kui pöördute abisaamiseks hooldustöökotta
3 185.
Madal kütusetase Kollane sümbol Y põleb või vilgub.
Põleb Tase kütusepaagis on liiga madal.
Vilgub
Kütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Tankimine 3 173.
Katalüüsneutralisaator 3 143.
Õhu väljalaskmine diislikütuse
süsteemist 3 190.
Käivitustõkesti Kollane sümbol d vilgub.

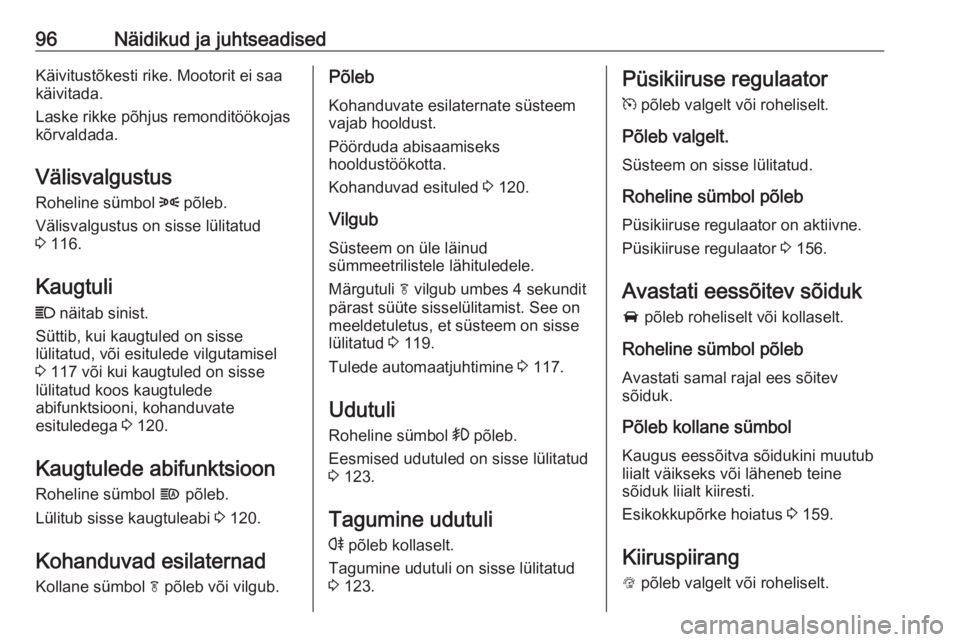

Page 98 of 259

96Näidikud ja juhtseadisedKäivitustõkesti rike. Mootorit ei saakäivitada.
Laske rikke põhjus remonditöökojas
kõrvaldada.
Välisvalgustus Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud
3 116.
Kaugtuli C näitab sinist.
Süttib, kui kaugtuled on sisse
lülitatud, või esitulede vilgutamisel
3 117 või kui kaugtuled on sisse
lülitatud koos kaugtulede
abifunktsiooni, kohanduvate
esituledega 3 120.
Kaugtulede abifunktsioon Roheline sümbol f põleb.
Lülitub sisse kaugtuleabi 3 120.
Kohanduvad esilaternad
Kollane sümbol f põleb või vilgub.Põleb
Kohanduvate esilaternate süsteem
vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Kohanduvad esituled 3 120.
Vilgub
Süsteem on üle läinud
sümmeetrilistele lähituledele.
Märgutuli f vilgub umbes 4 sekundit
pärast süüte sisselülitamist. See on meeldetuletus, et süsteem on sisse
lülitatud 3 119.
Tulede automaatjuhtimine 3 117.
Udutuli Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 123.
Tagumine udutuli r põleb kollaselt.
Tagumine udutuli on sisse lülitatud
3 123.Püsikiiruse regulaator
m põleb valgelt või roheliselt.
Põleb valgelt.
Süsteem on sisse lülitatud.
Roheline sümbol põlebPüsikiiruse regulaator on aktiivne.
Püsikiiruse regulaator 3 156.
Avastati eessõitev sõiduk A põleb roheliselt või kollaselt.
Roheline sümbol põleb Avastati samal rajal ees sõitev
sõiduk.
Põleb kollane sümbol
Kaugus eessõitva sõidukini muutub
liialt väikseks või läheneb teine
sõiduk liialt kiiresti.
Esikokkupõrke hoiatus 3 159.
Kiiruspiirang
L põleb valgelt või roheliselt.

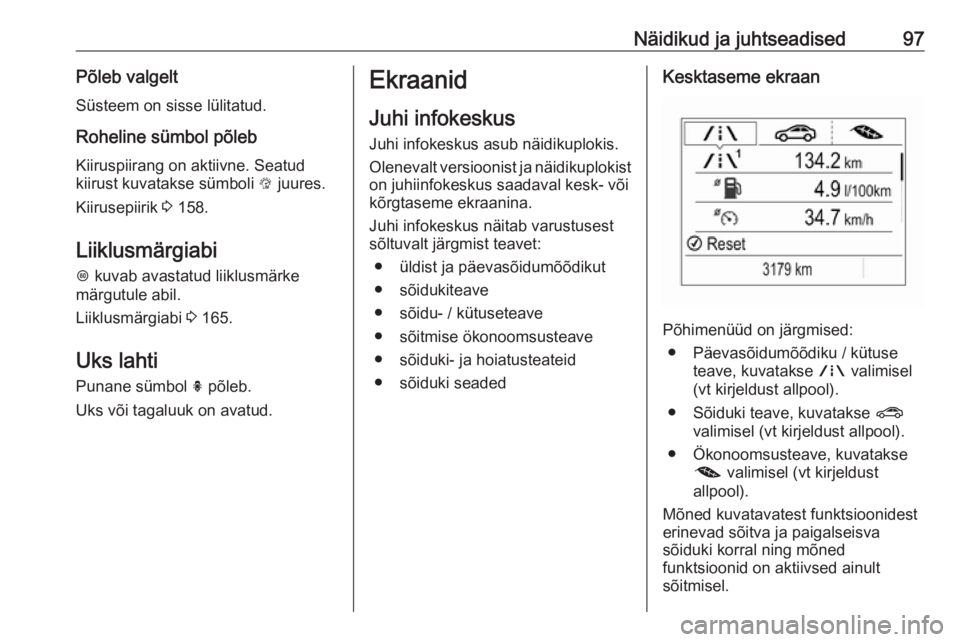

Page 99 of 259

Näidikud ja juhtseadised97Põleb valgeltSüsteem on sisse lülitatud.
Roheline sümbol põleb
Kiiruspiirang on aktiivne. Seatud
kiirust kuvatakse sümboli L juures.
Kiirusepiirik 3 158.
Liiklusmärgiabi
L kuvab avastatud liiklusmärke
märgutule abil.
Liiklusmärgiabi 3 165.
Uks lahti
Punane sümbol h põleb.
Uks või tagaluuk on avatud.Ekraanid
Juhi infokeskus
Juhi infokeskus asub näidikuplokis.
Olenevalt versioonist ja näidikuplokist on juhiinfokeskus saadaval kesk- võikõrgtaseme ekraanina.
Juhi infokeskus näitab varustusest sõltuvalt järgmist teavet:
● üldist ja päevasõidumõõdikut
● sõidukiteave
● sõidu- / kütuseteave
● sõitmise ökonoomsusteave
● sõiduki- ja hoiatusteateid
● sõiduki seadedKesktaseme ekraan
Põhimenüüd on järgmised: ● Päevasõidumõõdiku / kütuse teave, kuvatakse ; valimisel
(vt kirjeldust allpool).
● Sõiduki teave, kuvatakse ?
valimisel (vt kirjeldust allpool).
● Ökonoomsusteave, kuvatakse @ valimisel (vt kirjeldust
allpool).
Mõned kuvatavatest funktsioonidest
erinevad sõitva ja paigalseisva
sõiduki korral ning mõned
funktsioonid on aktiivsed ainult
sõitmisel.

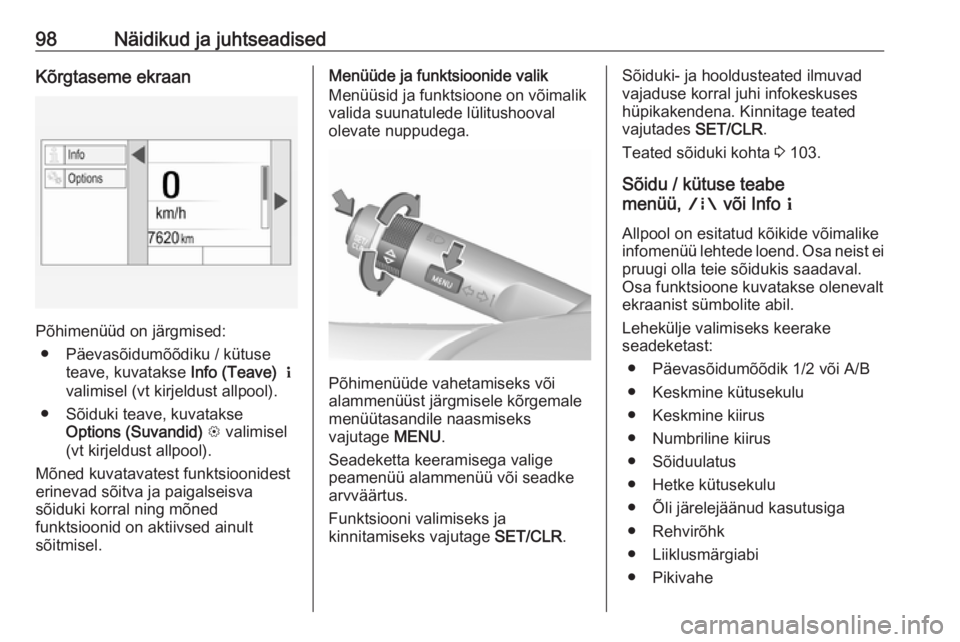

Page 100 of 259

98Näidikud ja juhtseadisedKõrgtaseme ekraan
Põhimenüüd on järgmised:● Päevasõidumõõdiku / kütuse teave, kuvatakse Info (Teave) Q
valimisel (vt kirjeldust allpool).
● Sõiduki teave, kuvatakse Options (Suvandid) L valimisel
(vt kirjeldust allpool).
Mõned kuvatavatest funktsioonidest
erinevad sõitva ja paigalseisva
sõiduki korral ning mõned
funktsioonid on aktiivsed ainult
sõitmisel.
Menüüde ja funktsioonide valik
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Põhimenüüde vahetamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile naasmiseks
vajutage MENU.
Seadeketta keeramisega valige
peamenüü alammenüü või seadke
arvväärtus.
Funktsiooni valimiseks ja
kinnitamiseks vajutage SET/CLR.
Sõiduki- ja hooldusteated ilmuvad
vajaduse korral juhi infokeskuses
hüpikakendena. Kinnitage teated
vajutades SET/CLR.
Teated sõiduki kohta 3 103.
Sõidu / kütuse teabe
menüü, ; või Info Q
Allpool on esitatud kõikide võimalike
infomenüü lehtede loend. Osa neist ei
pruugi olla teie sõidukis saadaval.
Osa funktsioone kuvatakse olenevalt
ekraanist sümbolite abil.
Lehekülje valimiseks keerake
seadeketast:
● Päevasõidumõõdik 1/2 või A/B
● Keskmine kütusekulu
● Keskmine kiirus
● Numbriline kiirus
● Sõiduulatus
● Hetke kütusekulu
● Õli järelejäänud kasutusiga
● Rehvirõhk
● Liiklusmärgiabi
● Pikivahe
