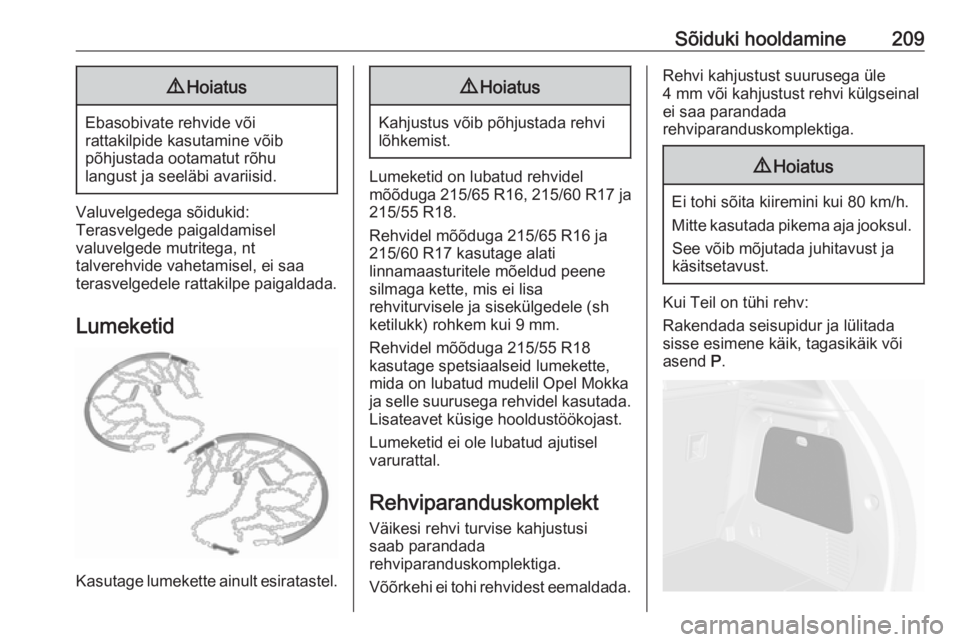

Sõiduki hooldamine2099Hoiatus
Ebasobivate rehvide või
rattakilpide kasutamine võib
põhjustada ootamatut rõhu
langust ja seeläbi avariisid.
Valuvelgedega sõidukid:
Terasvelgede paigaldamisel
valuvelgede mutritega, nt
talverehvide vahetamisel, ei saa
terasvelgedele rattakilpe paigaldada.
Lumeketid
Kasutage lumekette ainult esiratastel.
9 Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
Lumeketid on lubatud rehvidel
mõõduga 215/65 R16, 215/60 R17 ja
215/55 R18.
Rehvidel mõõduga 215/65 R16 ja
215/60 R17 kasutage alati
linnamaasturitele mõeldud peene
silmaga kette, mis ei lisa
rehviturvisele ja sisekülgedele (sh
ketilukk) rohkem kui 9 mm.
Rehvidel mõõduga 215/55 R18
kasutage spetsiaalseid lumekette,
mida on lubatud mudelil Opel Mokka ja selle suurusega rehvidel kasutada. Lisateavet küsige hooldustöökojast.
Lumeketid ei ole lubatud ajutisel
varurattal.
Rehviparanduskomplekt Väikesi rehvi turvise kahjustusi
saab parandada
rehviparanduskomplektiga.
Võõrkehi ei tohi rehvidest eemaldada.
Rehvi kahjustust suurusega üle
4 mm või kahjustust rehvi külgseinal
ei saa parandada
rehviparanduskomplektiga.9 Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Mitte kasutada pikema aja jooksul. See võib mõjutada juhitavust ja
käsitsetavust.
Kui Teil on tühi rehv:
Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik või
asend P.

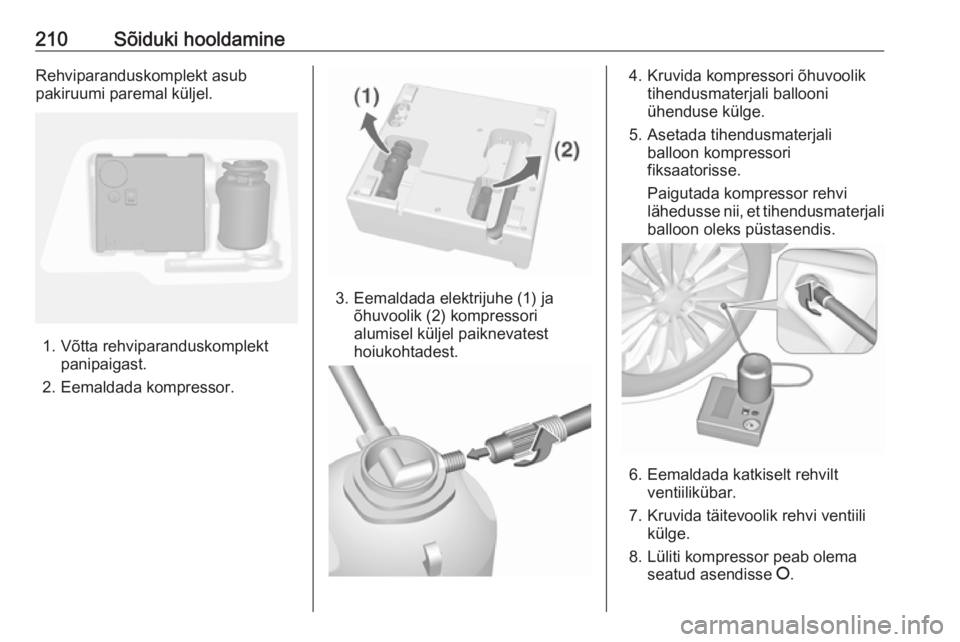

210Sõiduki hooldamineRehviparanduskomplekt asub
pakiruumi paremal küljel.
1. Võtta rehviparanduskomplekt panipaigast.
2. Eemaldada kompressor.
3. Eemaldada elektrijuhe (1) ja õhuvoolik (2) kompressori
alumisel küljel paiknevatest
hoiukohtadest.
4. Kruvida kompressori õhuvoolik tihendusmaterjali ballooni
ühenduse külge.
5. Asetada tihendusmaterjali balloon kompressori
fiksaatorisse.
Paigutada kompressor rehvi
lähedusse nii, et tihendusmaterjali
balloon oleks püstasendis.
6. Eemaldada katkiselt rehvilt ventiilikübar.
7. Kruvida täitevoolik rehvi ventiili külge.
8. Lüliti kompressor peab olema seatud asendisse J.

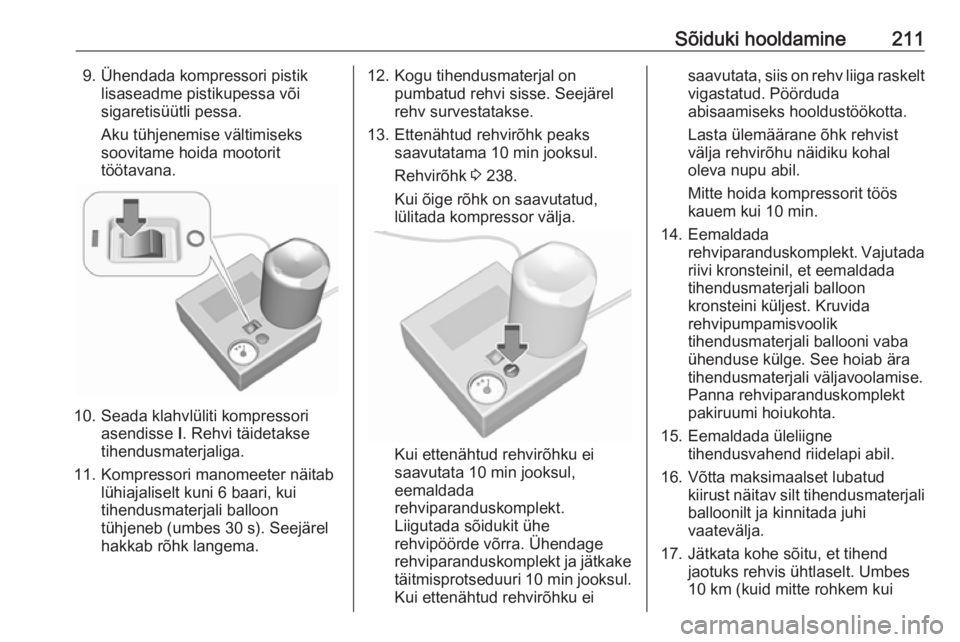

Sõiduki hooldamine2119. Ühendada kompressori pistiklisaseadme pistikupessa võisigaretisüütli pessa.
Aku tühjenemise vältimiseks
soovitame hoida mootorit
töötavana.
10. Seada klahvlüliti kompressori asendisse I. Rehvi täidetakse
tihendusmaterjaliga.
11. Kompressori manomeeter näitab lühiajaliselt kuni 6 baari, kui
tihendusmaterjali balloon
tühjeneb (umbes 30 s). Seejärel hakkab rõhk langema.
12. Kogu tihendusmaterjal on pumbatud rehvi sisse. Seejärel
rehv survestatakse.
13. Ettenähtud rehvirõhk peaks saavutatama 10 min jooksul.
Rehvirõhk 3 238.
Kui õige rõhk on saavutatud,
lülitada kompressor välja.
Kui ettenähtud rehvirõhku ei
saavutata 10 min jooksul,
eemaldada
rehviparanduskomplekt.
Liigutada sõidukit ühe
rehvipöörde võrra. Ühendage
rehviparanduskomplekt ja jätkake
täitmisprotseduuri 10 min jooksul.
Kui ettenähtud rehvirõhku ei
saavutata, siis on rehv liiga raskelt
vigastatud. Pöörduda
abisaamiseks hooldustöökotta.
Lasta ülemäärane õhk rehvist
välja rehvirõhu näidiku kohal
oleva nupu abil.
Mitte hoida kompressorit töös
kauem kui 10 min.
14. Eemaldada rehviparanduskomplekt. Vajutadariivi kronsteinil, et eemaldada
tihendusmaterjali balloon
kronsteini küljest. Kruvida
rehvipumpamisvoolik
tihendusmaterjali ballooni vaba
ühenduse külge. See hoiab ära
tihendusmaterjali väljavoolamise.
Panna rehviparanduskomplekt
pakiruumi hoiukohta.
15. Eemaldada üleliigne tihendusvahend riidelapi abil.
16. Võtta maksimaalset lubatud kiirust näitav silt tihendusmaterjali
balloonilt ja kinnitada juhi
vaatevälja.

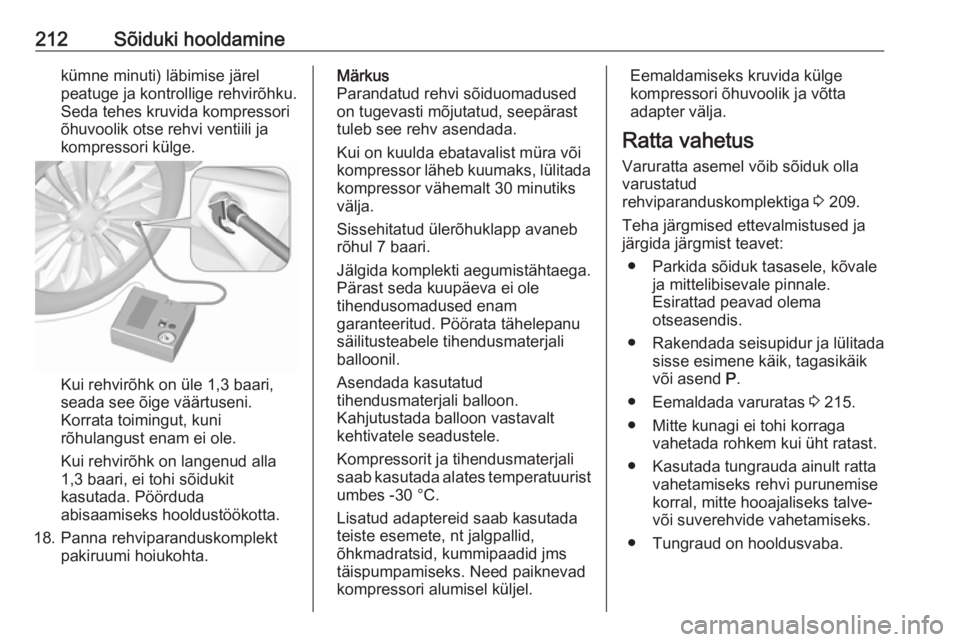

17. Jätkata kohe sõitu, et tihend jaotuks rehvis ühtlaselt. Umbes
10 km (kuid mitte rohkem kui

212Sõiduki hooldaminekümne minuti) läbimise järel
peatuge ja kontrollige rehvirõhku.
Seda tehes kruvida kompressori
õhuvoolik otse rehvi ventiili ja
kompressori külge.
Kui rehvirõhk on üle 1,3 baari,
seada see õige väärtuseni.
Korrata toimingut, kuni
rõhulangust enam ei ole.
Kui rehvirõhk on langenud alla
1,3 baari, ei tohi sõidukit
kasutada. Pöörduda
abisaamiseks hooldustöökotta.
18. Panna rehviparanduskomplekt pakiruumi hoiukohta.
Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või
kompressor läheb kuumaks, lülitada
kompressor vähemalt 30 minutiks
välja.
Sissehitatud ülerõhuklapp avaneb rõhul 7 baari.
Jälgida komplekti aegumistähtaega. Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist
umbes -30 °C.
Lisatud adaptereid saab kasutada
teiste esemete, nt jalgpallid,
õhkmadratsid, kummipaadid jms
täispumpamiseks. Need paiknevad
kompressori alumisel küljel.Eemaldamiseks kruvida külge
kompressori õhuvoolik ja võtta
adapter välja.
Ratta vahetus
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 209.
Teha järgmised ettevalmistused ja järgida järgmist teavet:
● Parkida sõiduk tasasele, kõvale ja mittelibisevale pinnale.
Esirattad peavad olema
otseasendis.
● Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik
või asend P.
● Eemaldada varuratas 3 215.
● Mitte kunagi ei tohi korraga vahetada rohkem kui üht ratast.
● Kasutada tungrauda ainult ratta vahetamiseks rehvi purunemise
korral, mitte hooajaliseks talve-
või suverehvide vahetamiseks.
● Tungraud on hooldusvaba.

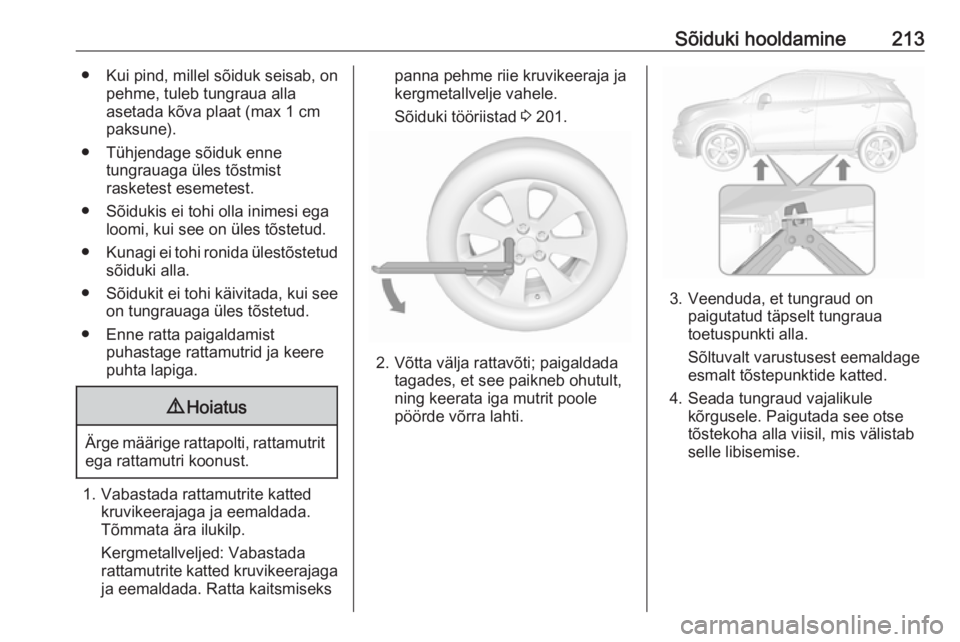

Sõiduki hooldamine213● Kui pind, millel sõiduk seisab, onpehme, tuleb tungraua alla
asetada kõva plaat (max 1 cm
paksune).
● Tühjendage sõiduk enne tungrauaga üles tõstmist
rasketest esemetest.
● Sõidukis ei tohi olla inimesi ega loomi, kui see on üles tõstetud.
● Kunagi ei tohi ronida ülestõstetud
sõiduki alla.
● Sõidukit ei tohi käivitada, kui see on tungrauaga üles tõstetud.
● Enne ratta paigaldamist puhastage rattamutrid ja keere
puhta lapiga.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
1. Vabastada rattamutrite katted kruvikeerajaga ja eemaldada.
Tõmmata ära ilukilp.
Kergmetallveljed: Vabastada
rattamutrite katted kruvikeerajaga
ja eemaldada. Ratta kaitsmiseks
panna pehme riie kruvikeeraja ja
kergmetallvelje vahele.
Sõiduki tööriistad 3 201.
2. Võtta välja rattavõti; paigaldada
tagades, et see paikneb ohutult,
ning keerata iga mutrit poole
pöörde võrra lahti.
3. Veenduda, et tungraud on paigutatud täpselt tungraua
toetuspunkti alla.
Sõltuvalt varustusest eemaldage
esmalt tõstepunktide katted.
4. Seada tungraud vajalikule kõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab
selle libisemise.

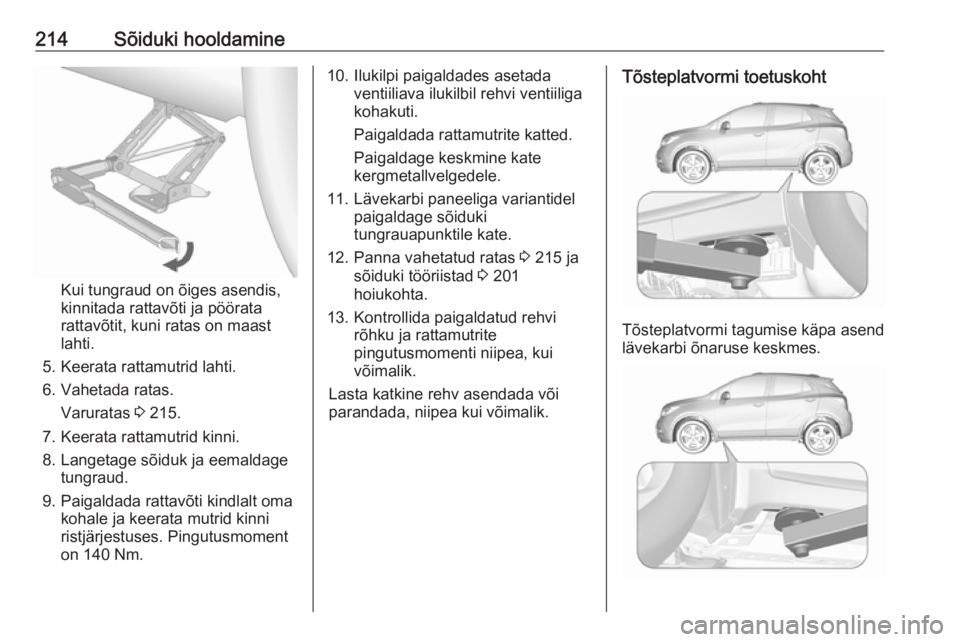

214Sõiduki hooldamine
Kui tungraud on õiges asendis,
kinnitada rattavõti ja pöörata
rattavõtit, kuni ratas on maast
lahti.
5. Keerata rattamutrid lahti. 6. Vahetada ratas. Varuratas 3 215.
7. Keerata rattamutrid kinni. 8. Langetage sõiduk ja eemaldage tungraud.
9. Paigaldada rattavõti kindlalt oma kohale ja keerata mutrid kinni
ristjärjestuses. Pingutusmoment
on 140 Nm.
10. Ilukilpi paigaldades asetada ventiiliava ilukilbil rehvi ventiiliga
kohakuti.
Paigaldada rattamutrite katted.
Paigaldage keskmine kate
kergmetallvelgedele.
11. Lävekarbi paneeliga variantidel paigaldage sõiduki
tungrauapunktile kate.
12. Panna vahetatud ratas 3 215 ja
sõiduki tööriistad 3 201
hoiukohta.
13. Kontrollida paigaldatud rehvi rõhku ja rattamutrite
pingutusmomenti niipea, kui
võimalik.
Lasta katkine rehv asendada või
parandada, niipea kui võimalik.Tõsteplatvormi toetuskoht
Tõsteplatvormi tagumise käpa asend
lävekarbi õnaruse keskmes.

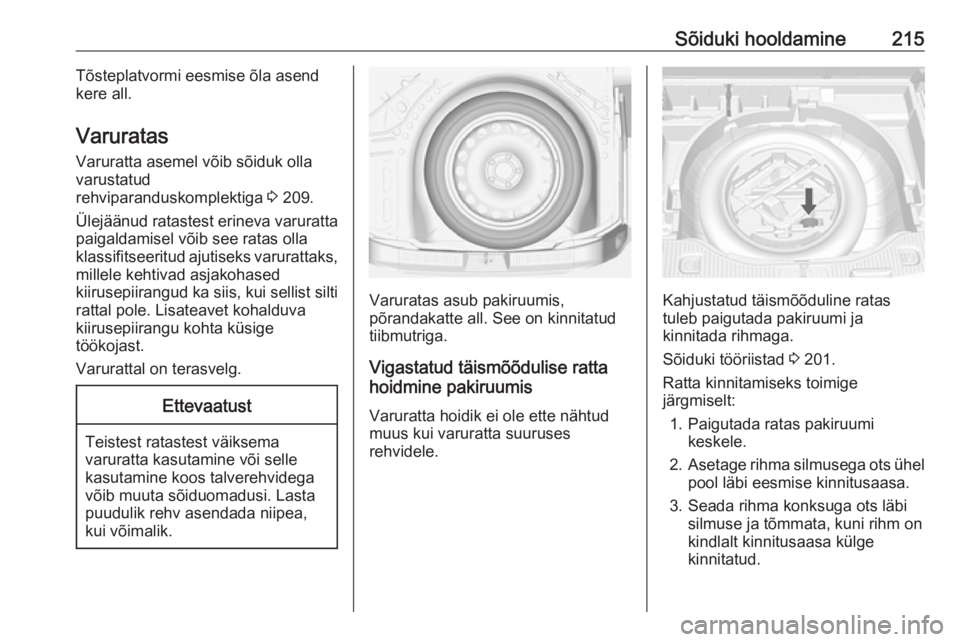

Sõiduki hooldamine215Tõsteplatvormi eesmise õla asend
kere all.
Varuratas
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 209.
Ülejäänud ratastest erineva varuratta
paigaldamisel võib see ratas olla
klassifitseeritud ajutiseks varurattaks,
millele kehtivad asjakohased
kiirusepiirangud ka siis, kui sellist silti rattal pole. Lisateavet kohalduva
kiirusepiirangu kohta küsige
töökojast.
Varurattal on terasvelg.Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Varuratas asub pakiruumis,
põrandakatte all. See on kinnitatud
tiibmutriga.
Vigastatud täismõõdulise ratta
hoidmine pakiruumis
Varuratta hoidik ei ole ette nähtud
muus kui varuratta suuruses
rehvidele.Kahjustatud täismõõduline ratas
tuleb paigutada pakiruumi ja
kinnitada rihmaga.
Sõiduki tööriistad 3 201.
Ratta kinnitamiseks toimige
järgmiselt:
1. Paigutada ratas pakiruumi keskele.
2. Asetage rihma silmusega ots ühel
pool läbi eesmise kinnitusaasa.
3. Seada rihma konksuga ots läbi silmuse ja tõmmata, kuni rihm on
kindlalt kinnitusaasa külge
kinnitatud.

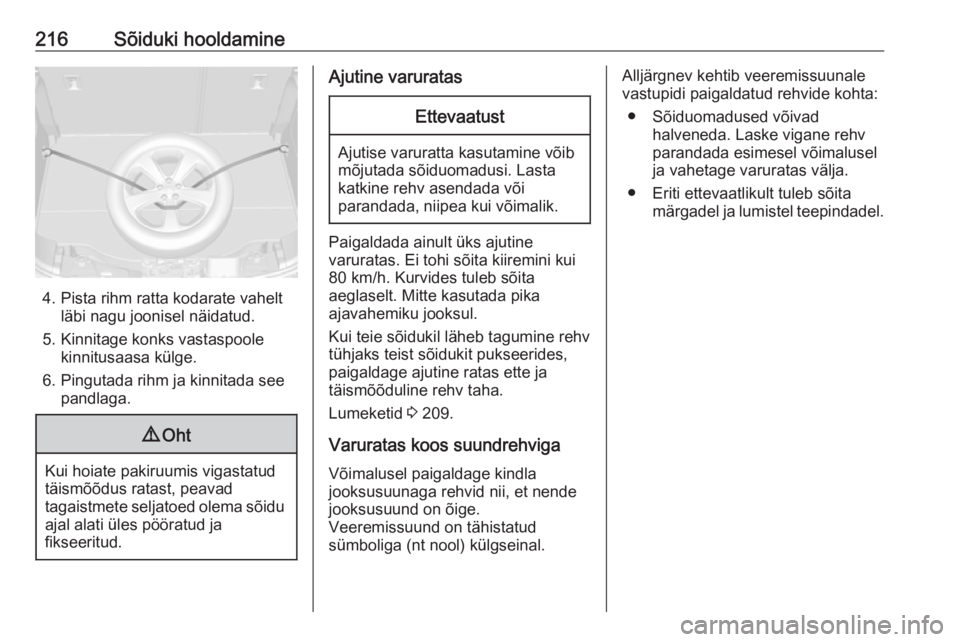

216Sõiduki hooldamine
4. Pista rihm ratta kodarate vaheltläbi nagu joonisel näidatud.
5. Kinnitage konks vastaspoole kinnitusaasa külge.
6. Pingutada rihm ja kinnitada see pandlaga.
9 Oht
Kui hoiate pakiruumis vigastatud
täismõõdus ratast, peavad
tagaistmete seljatoed olema sõidu
ajal alati üles pööratud ja
fikseeritud.
Ajutine varuratasEttevaatust
Ajutise varuratta kasutamine võib
mõjutada sõiduomadusi. Lasta
katkine rehv asendada või
parandada, niipea kui võimalik.
Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Mitte kasutada pika
ajavahemiku jooksul.
Kui teie sõidukil läheb tagumine rehv
tühjaks teist sõidukit pukseerides,
paigaldage ajutine ratas ette ja
täismõõduline rehv taha.
Lumeketid 3 209.
Varuratas koos suundrehviga Võimalusel paigaldage kindla
jooksusuunaga rehvid nii, et nende
jooksusuund on õige.
Veeremissuund on tähistatud
sümboliga (nt nool) külgseinal.
Alljärgnev kehtib veeremissuunale
vastupidi paigaldatud rehvide kohta:
● Sõiduomadused võivad halveneda. Laske vigane rehv
parandada esimesel võimalusel
ja vahetage varuratas välja.
● Eriti ettevaatlikult tuleb sõita märgadel ja lumistel teepindadel.

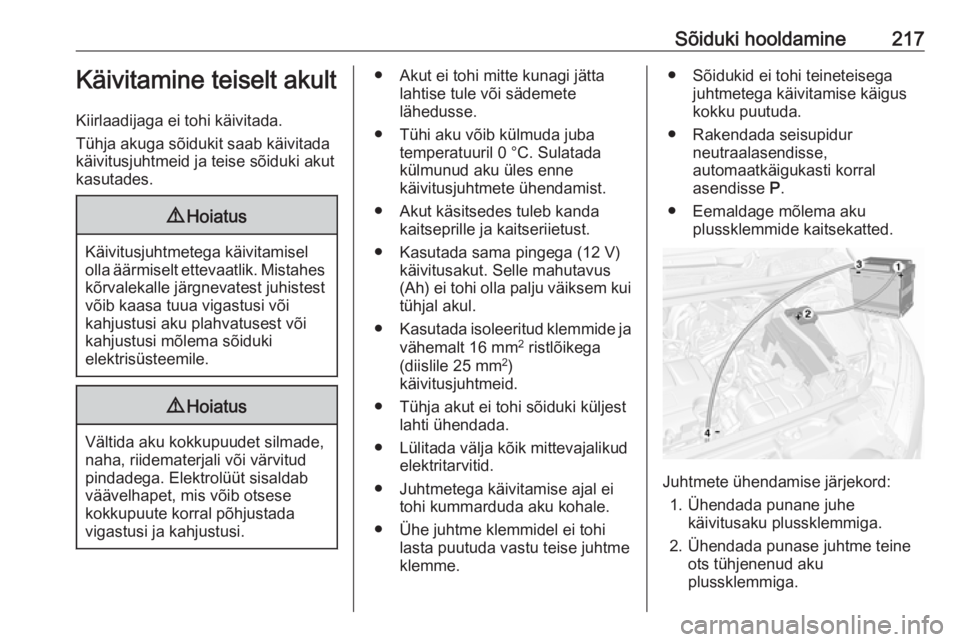

Sõiduki hooldamine217Käivitamine teiselt akult
Kiirlaadijaga ei tohi käivitada.
Tühja akuga sõidukit saab käivitada
käivitusjuhtmeid ja teise sõiduki akut
kasutades.9 Hoiatus
Käivitusjuhtmetega käivitamisel
olla äärmiselt ettevaatlik. Mistahes kõrvalekalle järgnevatest juhistest
võib kaasa tuua vigastusi või
kahjustusi aku plahvatusest või
kahjustusi mõlema sõiduki
elektrisüsteemile.
9 Hoiatus
Vältida aku kokkupuudet silmade,
naha, riidematerjali või värvitud
pindadega. Elektrolüüt sisaldab
väävelhapet, mis võib otsese
kokkupuute korral põhjustada
vigastusi ja kahjustusi.
● Akut ei tohi mitte kunagi jätta lahtise tule või sädemete
lähedusse.
● Tühi aku võib külmuda juba temperatuuril 0 °C. Sulatadakülmunud aku üles enne
käivitusjuhtmete ühendamist.
● Akut käsitsedes tuleb kanda kaitseprille ja kaitseriietust.
● Kasutada sama pingega (12 V) käivitusakut. Selle mahutavus(Ah) ei tohi olla palju väiksem kui tühjal akul.
● Kasutada isoleeritud klemmide ja
vähemalt 16 mm 2
ristlõikega
(diislile 25 mm 2
)
käivitusjuhtmeid.
● Tühja akut ei tohi sõiduki küljest lahti ühendada.
● Lülitada välja kõik mittevajalikud elektritarvitid.
● Juhtmetega käivitamise ajal ei tohi kummarduda aku kohale.
● Ühe juhtme klemmidel ei tohi lasta puutuda vastu teise juhtme
klemme.● Sõidukid ei tohi teineteisega juhtmetega käivitamise käigus
kokku puutuda.
● Rakendada seisupidur neutraalasendisse,
automaatkäigukasti korral
asendisse P.
● Eemaldage mõlema aku plussklemmide kaitsekatted.
Juhtmete ühendamise järjekord:
1. Ühendada punane juhe käivitusaku plussklemmiga.
2. Ühendada punase juhtme teine ots tühjenenud aku
plussklemmiga.

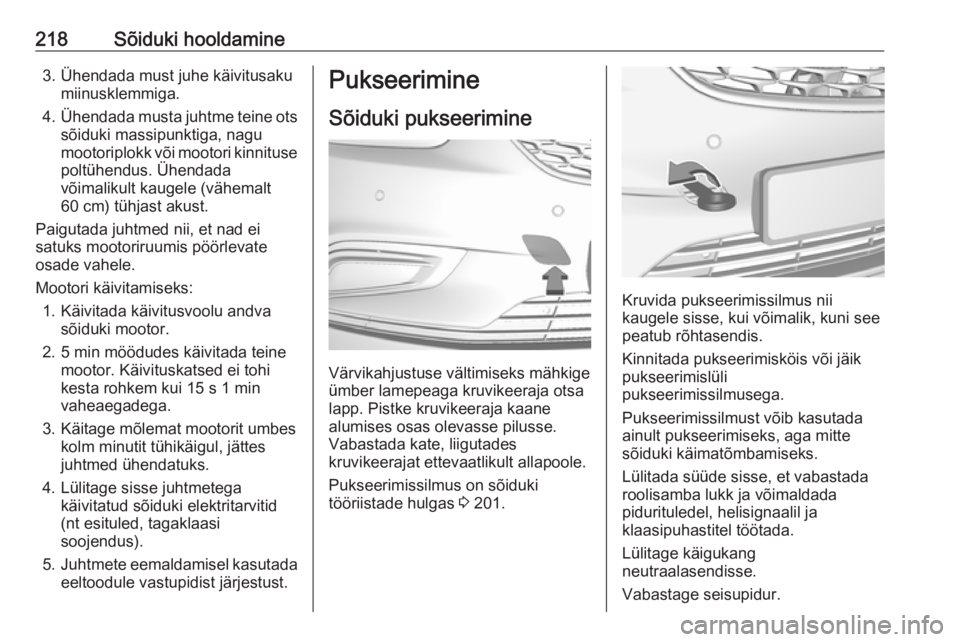

218Sõiduki hooldamine3. Ühendada must juhe käivitusakumiinusklemmiga.
4. Ühendada musta juhtme teine ots
sõiduki massipunktiga, nagu
mootoriplokk või mootori kinnituse poltühendus. Ühendada
võimalikult kaugele (vähemalt
60 cm) tühjast akust.
Paigutada juhtmed nii, et nad ei
satuks mootoriruumis pöörlevate
osade vahele.
Mootori käivitamiseks: 1. Käivitada käivitusvoolu andva sõiduki mootor.
2. 5 min möödudes käivitada teine mootor. Käivituskatsed ei tohi
kesta rohkem kui 15 s 1 min
vaheaegadega.
3. Käitage mõlemat mootorit umbes kolm minutit tühikäigul, jättes
juhtmed ühendatuks.
4. Lülitage sisse juhtmetega käivitatud sõiduki elektritarvitid
(nt esituled, tagaklaasi
soojendus).
5. Juhtmete eemaldamisel kasutada
eeltoodule vastupidist järjestust.Pukseerimine
Sõiduki pukseerimine
Värvikahjustuse vältimiseks mähkige
ümber lamepeaga kruvikeeraja otsa
lapp. Pistke kruvikeeraja kaane
alumises osas olevasse pilusse.
Vabastada kate, liigutades
kruvikeerajat ettevaatlikult allapoole.
Pukseerimissilmus on sõiduki
tööriistade hulgas 3 201.
Kruvida pukseerimissilmus nii
kaugele sisse, kui võimalik, kuni see
peatub rõhtasendis.
Kinnitada pukseerimisköis või jäik
pukseerimislüli
pukseerimissilmusega.
Pukseerimissilmust võib kasutada
ainult pukseerimiseks, aga mitte
sõiduki käimatõmbamiseks.
Lülitada süüde sisse, et vabastada
roolisamba lukk ja võimaldada
pidurituledel, helisignaalil ja
klaasipuhastitel töötada.
Lülitage käigukang
neutraalasendisse.
Vabastage seisupidur.
