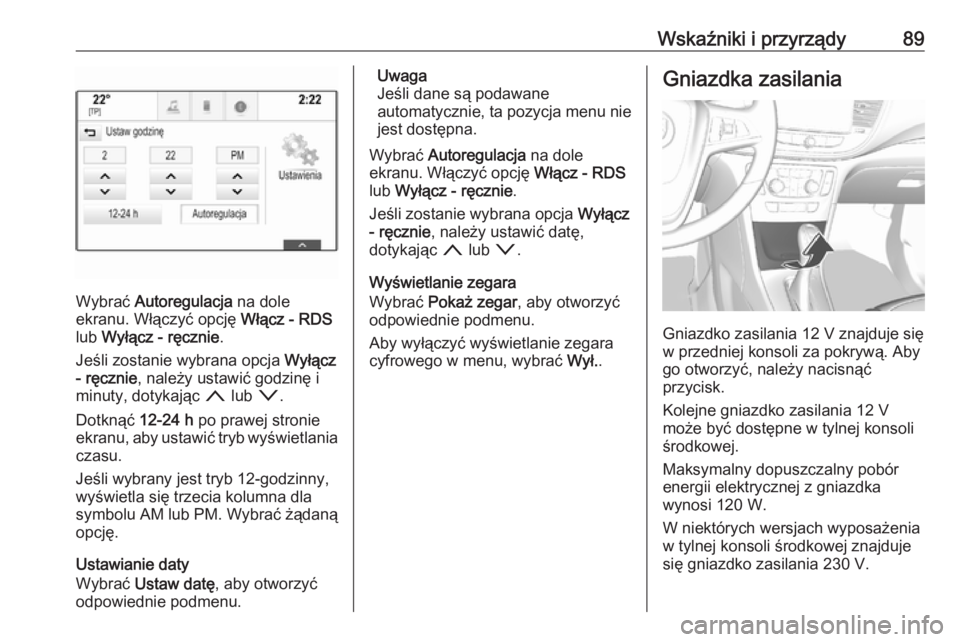

Wskaźniki i przyrządy89
Wybrać Autoregulacja na dole
ekranu. Włączyć opcję Włącz - RDS
lub Wyłącz - ręcznie .
Jeśli zostanie wybrana opcja Wyłącz
- ręcznie , należy ustawić godzinę i
minuty, dotykając n lub o.
Dotknąć 12-24 h po prawej stronie
ekranu, aby ustawić tryb wyświetlania czasu.
Jeśli wybrany jest tryb 12-godzinny,
wyświetla się trzecia kolumna dla
symbolu AM lub PM. Wybrać żądaną
opcję.
Ustawianie daty
Wybrać Ustaw datę , aby otworzyć
odpowiednie podmenu.
Uwaga
Jeśli dane są podawane
automatycznie, ta pozycja menu nie jest dostępna.
Wybrać Autoregulacja na dole
ekranu. Włączyć opcję Włącz - RDS
lub Wyłącz - ręcznie .
Jeśli zostanie wybrana opcja Wyłącz
- ręcznie , należy ustawić datę,
dotykając n lub o.
Wyświetlanie zegara
Wybrać Pokaż zegar , aby otworzyć
odpowiednie podmenu.
Aby wyłączyć wyświetlanie zegara
cyfrowego w menu, wybrać Wył..Gniazdka zasilania
Gniazdko zasilania 12 V znajduje się
w przedniej konsoli za pokrywą. Aby
go otworzyć, należy nacisnąć
przycisk.
Kolejne gniazdko zasilania 12 V
może być dostępne w tylnej konsoli środkowej.
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 120 W.
W niektórych wersjach wyposażenia
w tylnej konsoli środkowej znajduje
się gniazdko zasilania 230 V.

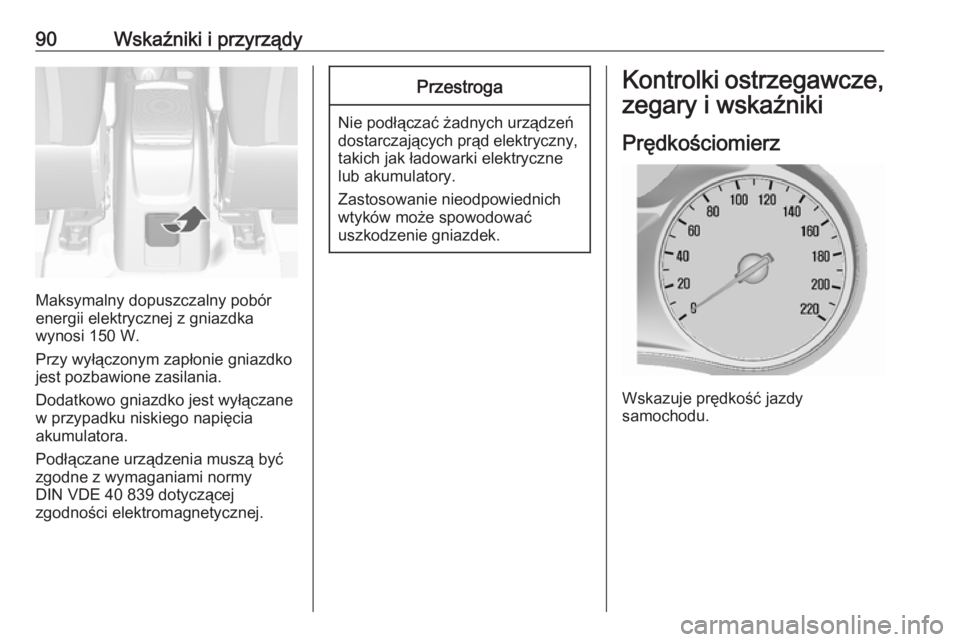

90Wskaźniki i przyrządy
Maksymalny dopuszczalny pobór
energii elektrycznej z gniazdka
wynosi 150 W.
Przy wyłączonym zapłonie gniazdko
jest pozbawione zasilania.
Dodatkowo gniazdko jest wyłączane
w przypadku niskiego napięcia
akumulatora.
Podłączane urządzenia muszą być zgodne z wymaganiami normy
DIN VDE 40 839 dotyczącej
zgodności elektromagnetycznej.
Przestroga
Nie podłączać żadnych urządzeń
dostarczających prąd elektryczny, takich jak ładowarki elektrycznelub akumulatory.
Zastosowanie nieodpowiednich
wtyków może spowodować
uszkodzenie gniazdek.
Kontrolki ostrzegawcze,
zegary i wskaźniki
Prędkościomierz
Wskazuje prędkość jazdy
samochodu.

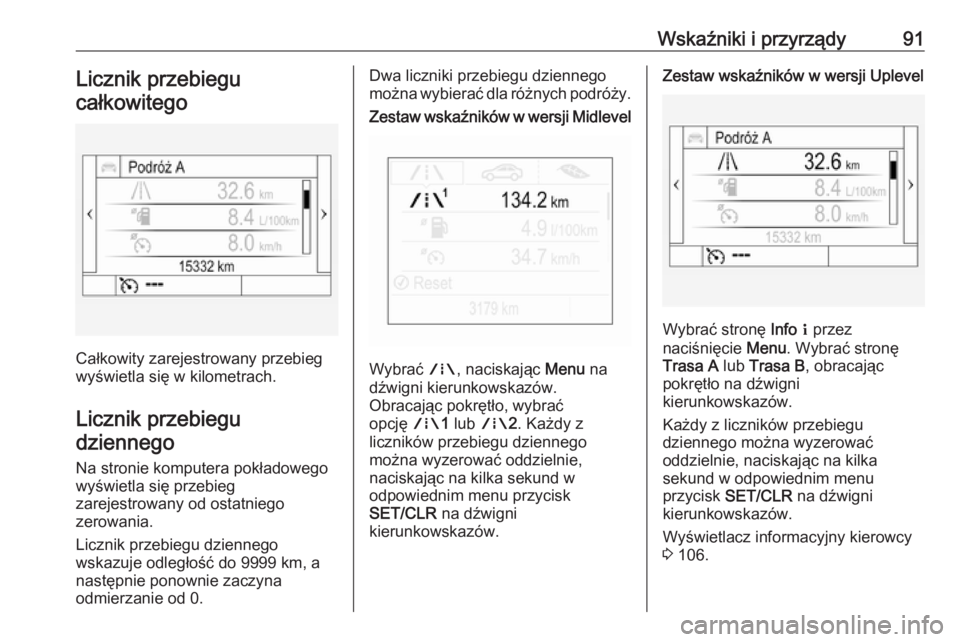

Wskaźniki i przyrządy91Licznik przebiegu
całkowitego
Całkowity zarejestrowany przebieg
wyświetla się w kilometrach.
Licznik przebiegu dziennego
Na stronie komputera pokładowegowyświetla się przebieg
zarejestrowany od ostatniego
zerowania.
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie od 0.
Dwa liczniki przebiegu dziennego
można wybierać dla różnych podróży.Zestaw wskaźników w wersji Midlevel
Wybrać ;, naciskając Menu na
dźwigni kierunkowskazów.
Obracając pokrętło, wybrać
opcję ;1 lub ;2. Każdy z
liczników przebiegu dziennego można wyzerować oddzielnie,
naciskając na kilka sekund w
odpowiednim menu przycisk
SET/CLR na dźwigni
kierunkowskazów.
Zestaw wskaźników w wersji Uplevel
Wybrać stronę Info Q przez
naciśnięcie Menu. Wybrać stronę
Trasa A lub Trasa B , obracając
pokrętło na dźwigni
kierunkowskazów.
Każdy z liczników przebiegu
dziennego można wyzerować
oddzielnie, naciskając na kilka
sekund w odpowiednim menu
przycisk SET/CLR na dźwigni
kierunkowskazów.
Wyświetlacz informacyjny kierowcy
3 106.

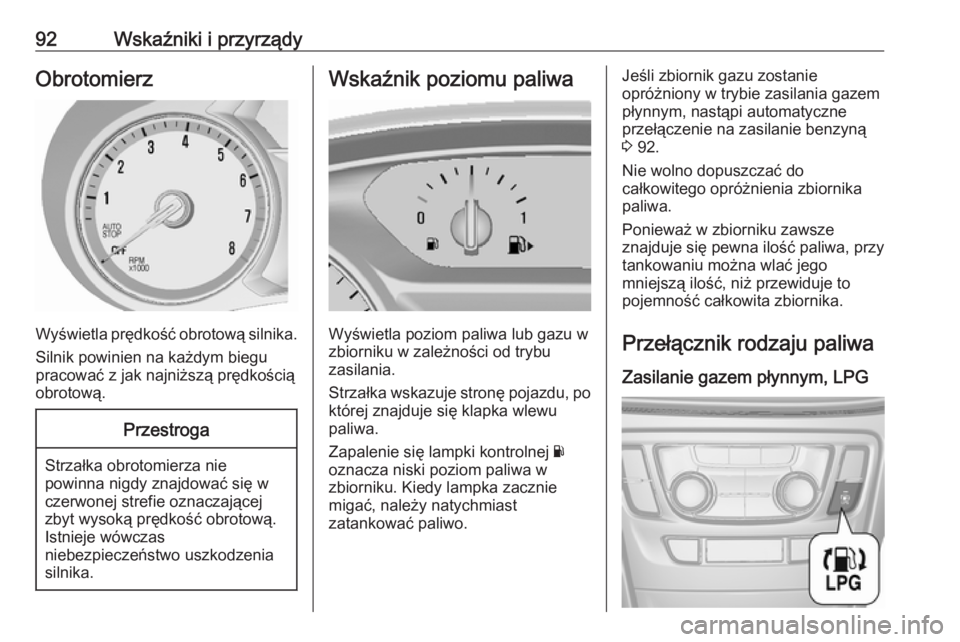

92Wskaźniki i przyrządyObrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Wyświetla poziom paliwa lub gazu w
zbiorniku w zależności od trybu
zasilania.
Strzałka wskazuje stronę pojazdu, po której znajduje się klapka wlewu
paliwa.
Zapalenie się lampki kontrolnej Y
oznacza niski poziom paliwa w
zbiorniku. Kiedy lampka zacznie
migać, należy natychmiast
zatankować paliwo.
Jeśli zbiornik gazu zostanie
opróżniony w trybie zasilania gazem
płynnym, nastąpi automatyczne
przełączenie na zasilanie benzyną
3 92.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa.
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika.
Przełącznik rodzaju paliwa Zasilanie gazem płynnym, LPG

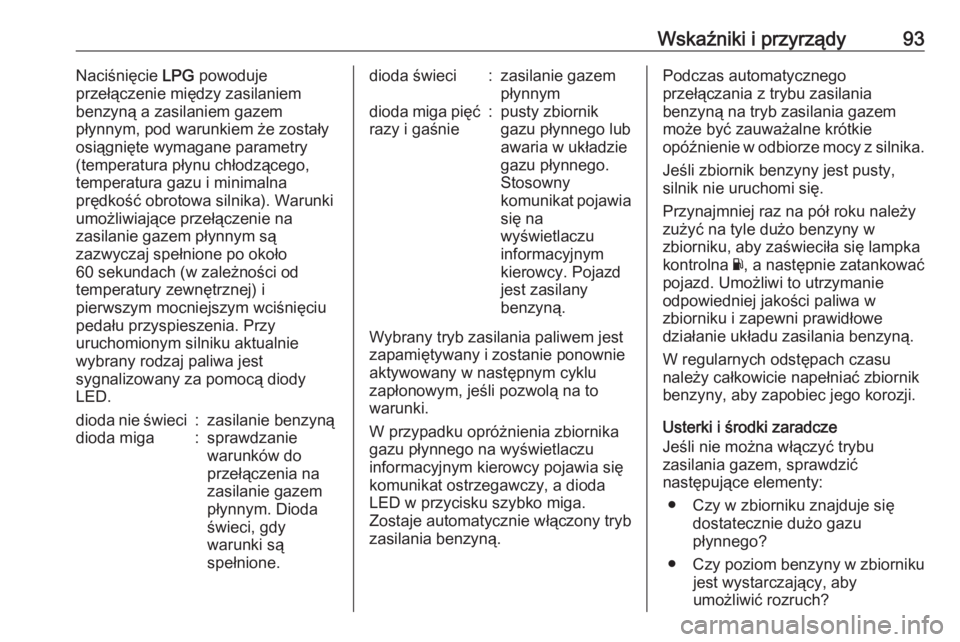

Wskaźniki i przyrządy93Naciśnięcie LPG powoduje
przełączenie między zasilaniem
benzyną a zasilaniem gazem
płynnym, pod warunkiem że zostały
osiągnięte wymagane parametry
(temperatura płynu chłodzącego,
temperatura gazu i minimalna
prędkość obrotowa silnika). Warunki
umożliwiające przełączenie na
zasilanie gazem płynnym są
zazwyczaj spełnione po około
60 sekundach (w zależności od
temperatury zewnętrznej) i
pierwszym mocniejszym wciśnięciu
pedału przyspieszenia. Przy
uruchomionym silniku aktualnie
wybrany rodzaj paliwa jest
sygnalizowany za pomocą diody
LED.dioda nie świeci:zasilanie benzynądioda miga:sprawdzanie
warunków do
przełączenia na
zasilanie gazem
płynnym. Dioda
świeci, gdy
warunki są
spełnione.dioda świeci:zasilanie gazem
płynnymdioda miga pięć
razy i gaśnie:pusty zbiornik
gazu płynnego lub
awaria w układzie
gazu płynnego.
Stosowny
komunikat pojawia się na
wyświetlaczu
informacyjnym
kierowcy. Pojazd
jest zasilany
benzyną.
Wybrany tryb zasilania paliwem jest zapamiętywany i zostanie ponownie
aktywowany w następnym cyklu
zapłonowym, jeśli pozwolą na to
warunki.
W przypadku opróżnienia zbiornika
gazu płynnego na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat ostrzegawczy, a dioda
LED w przycisku szybko miga.
Zostaje automatycznie włączony tryb
zasilania benzyną.
Podczas automatycznego
przełączania z trybu zasilania
benzyną na tryb zasilania gazem
może być zauważalne krótkie
opóźnienie w odbiorze mocy z silnika.
Jeśli zbiornik benzyny jest pusty,
silnik nie uruchomi się.
Przynajmniej raz na pół roku należy
zużyć na tyle dużo benzyny w
zbiorniku, aby zaświeciła się lampka
kontrolna Y, a następnie zatankować
pojazd. Umożliwi to utrzymanie
odpowiedniej jakości paliwa w
zbiorniku i zapewni prawidłowe
działanie układu zasilania benzyną.
W regularnych odstępach czasu
należy całkowicie napełniać zbiornik
benzyny, aby zapobiec jego korozji.
Usterki i środki zaradcze
Jeśli nie można włączyć trybu
zasilania gazem, sprawdzić
następujące elementy:
● Czy w zbiorniku znajduje się dostatecznie dużo gazu
płynnego?
● Czy poziom benzyny w zbiorniku
jest wystarczający, aby
umożliwić rozruch?

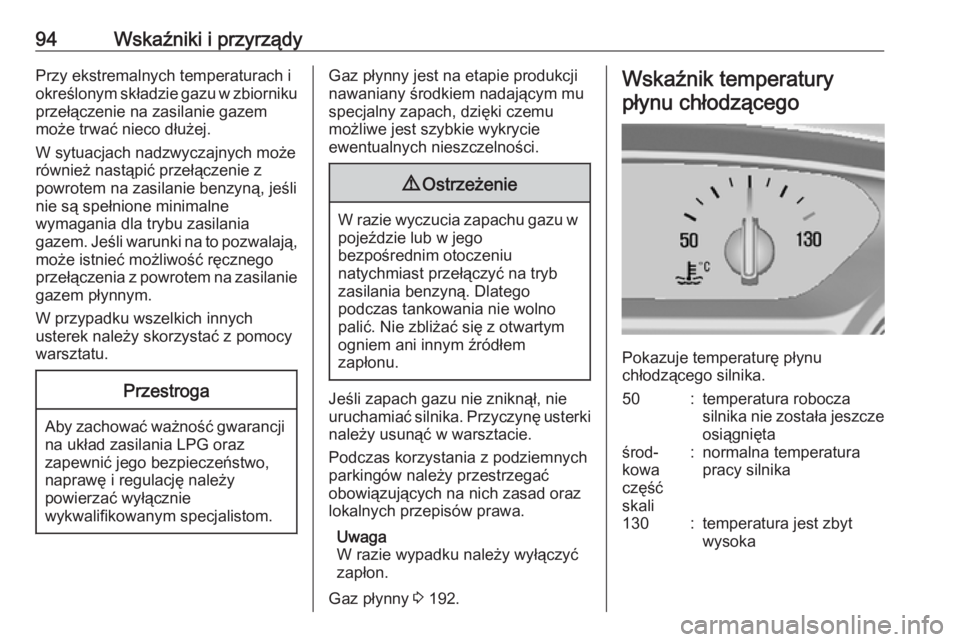

94Wskaźniki i przyrządyPrzy ekstremalnych temperaturach i
określonym składzie gazu w zbiorniku przełączenie na zasilanie gazem
może trwać nieco dłużej.
W sytuacjach nadzwyczajnych może
również nastąpić przełączenie z
powrotem na zasilanie benzyną, jeśli
nie są spełnione minimalne
wymagania dla trybu zasilania
gazem. Jeśli warunki na to pozwalają,
może istnieć możliwość ręcznego
przełączenia z powrotem na zasilanie
gazem płynnym.
W przypadku wszelkich innych
usterek należy skorzystać z pomocy
warsztatu.Przestroga
Aby zachować ważność gwarancji
na układ zasilania LPG oraz
zapewnić jego bezpieczeństwo,
naprawę i regulację należy
powierzać wyłącznie
wykwalifikowanym specjalistom.
Gaz płynny jest na etapie produkcji
nawaniany środkiem nadającym mu specjalny zapach, dzięki czemu
możliwe jest szybkie wykrycie
ewentualnych nieszczelności.9 Ostrzeżenie
W razie wyczucia zapachu gazu w
pojeździe lub w jego
bezpośrednim otoczeniu
natychmiast przełączyć na tryb
zasilania benzyną. Dlatego
podczas tankowania nie wolno
palić. Nie zbliżać się z otwartym
ogniem ani innym źródłem
zapłonu.
Jeśli zapach gazu nie zniknął, nie
uruchamiać silnika. Przyczynę usterki należy usunąć w warsztacie.
Podczas korzystania z podziemnych
parkingów należy przestrzegać
obowiązujących na nich zasad oraz
lokalnych przepisów prawa.
Uwaga
W razie wypadku należy wyłączyć
zapłon.
Gaz płynny 3 192.
Wskaźnik temperatury
płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
50:temperatura robocza
silnika nie została jeszcze osiągniętaśrod‐
kowa
część
skali:normalna temperatura
pracy silnika130:temperatura jest zbyt
wysoka

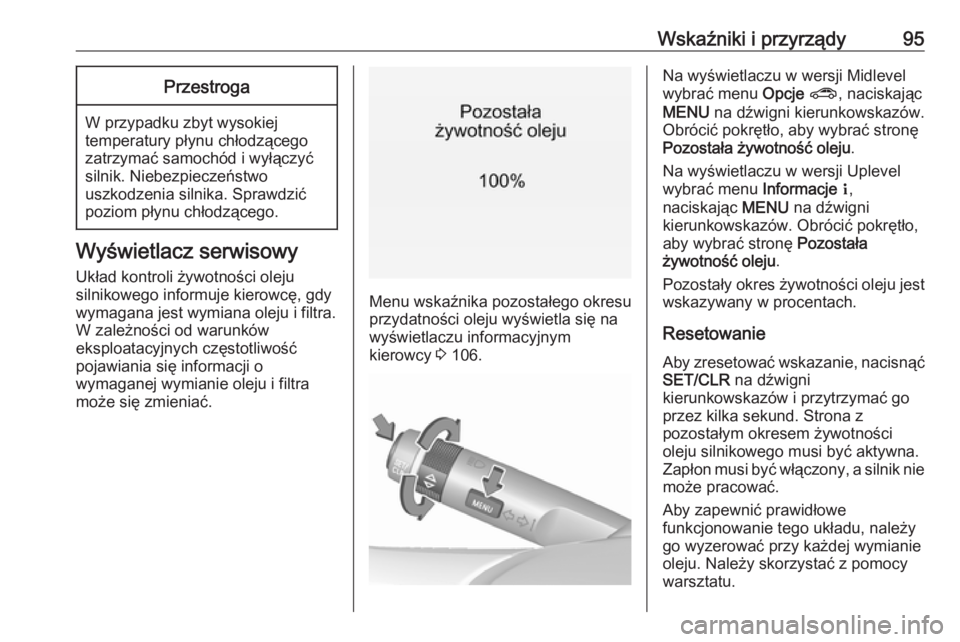

Wskaźniki i przyrządy95Przestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ kontroli żywotności oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Menu wskaźnika pozostałego okresu
przydatności oleju wyświetla się na
wyświetlaczu informacyjnym
kierowcy 3 106.
Na wyświetlaczu w wersji Midlevel
wybrać menu Opcje ?, naciskając
MENU na dźwigni kierunkowskazów.
Obrócić pokrętło, aby wybrać stronę Pozostała żywotność oleju .
Na wyświetlaczu w wersji Uplevel wybrać menu Informacje Q,
naciskając MENU na dźwigni
kierunkowskazów. Obrócić pokrętło,
aby wybrać stronę Pozostała
żywotność oleju .
Pozostały okres żywotności oleju jest wskazywany w procentach.
Resetowanie Aby zresetować wskazanie, nacisnąćSET/CLR na dźwigni
kierunkowskazów i przytrzymać go
przez kilka sekund. Strona z
pozostałym okresem żywotności
oleju silnikowego musi być aktywna.
Zapłon musi być włączony, a silnik nie
może pracować.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy
go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
warsztatu.

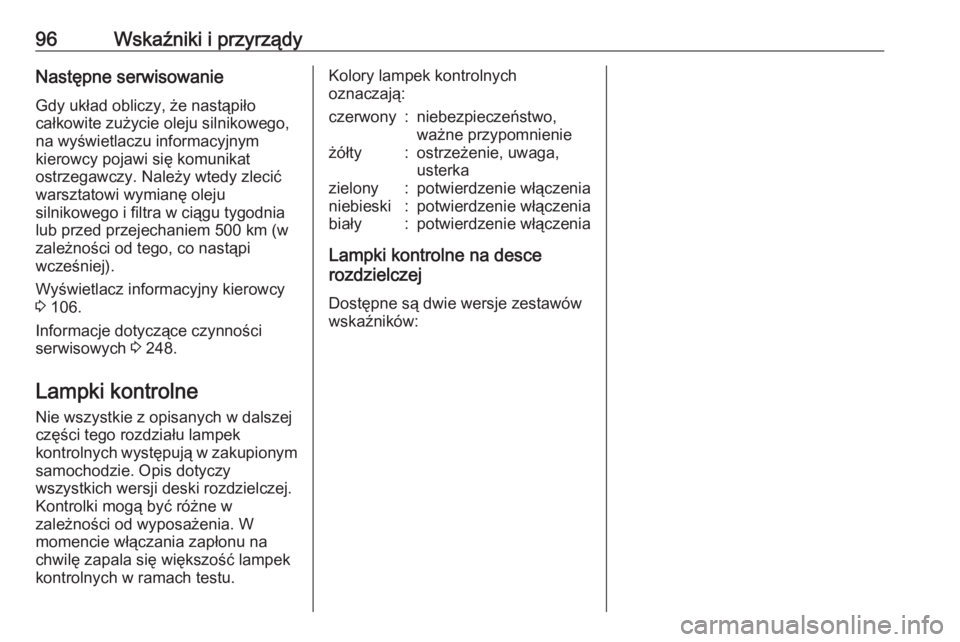

96Wskaźniki i przyrządyNastępne serwisowanieGdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego, na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy. Należy wtedy zlecić
warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia
lub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Wyświetlacz informacyjny kierowcy
3 106.
Informacje dotyczące czynności
serwisowych 3 248.
Lampki kontrolne Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.Kolory lampek kontrolnych
oznaczają:czerwony:niebezpieczeństwo,
ważne przypomnienieżółty:ostrzeżenie, uwaga,
usterkazielony:potwierdzenie włączenianiebieski:potwierdzenie włączeniabiały:potwierdzenie włączenia
Lampki kontrolne na desce
rozdzielczej
Dostępne są dwie wersje zestawów
wskaźników:

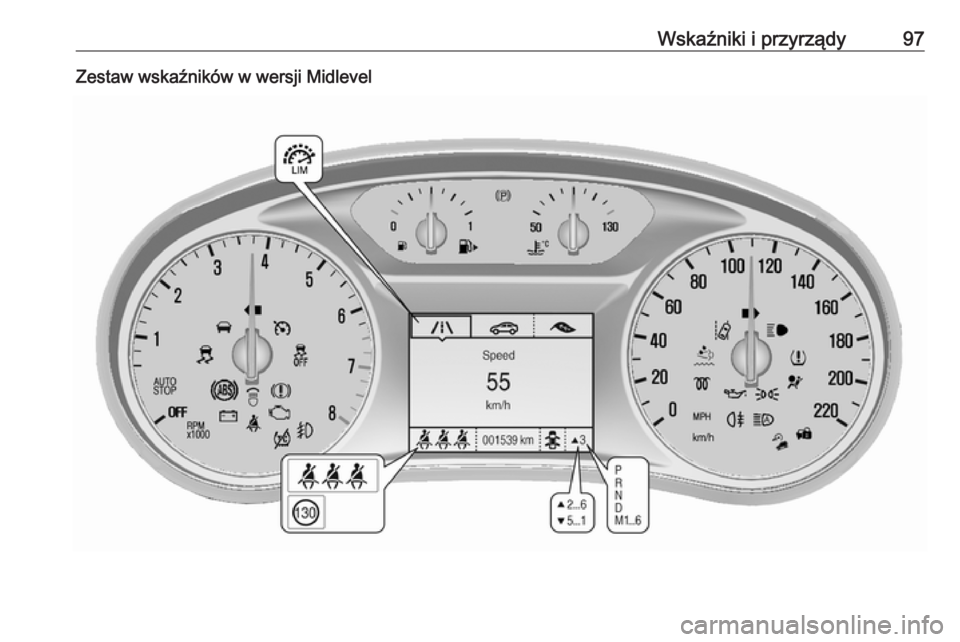

Wskaźniki i przyrządy97Zestaw wskaźników w wersji Midlevel

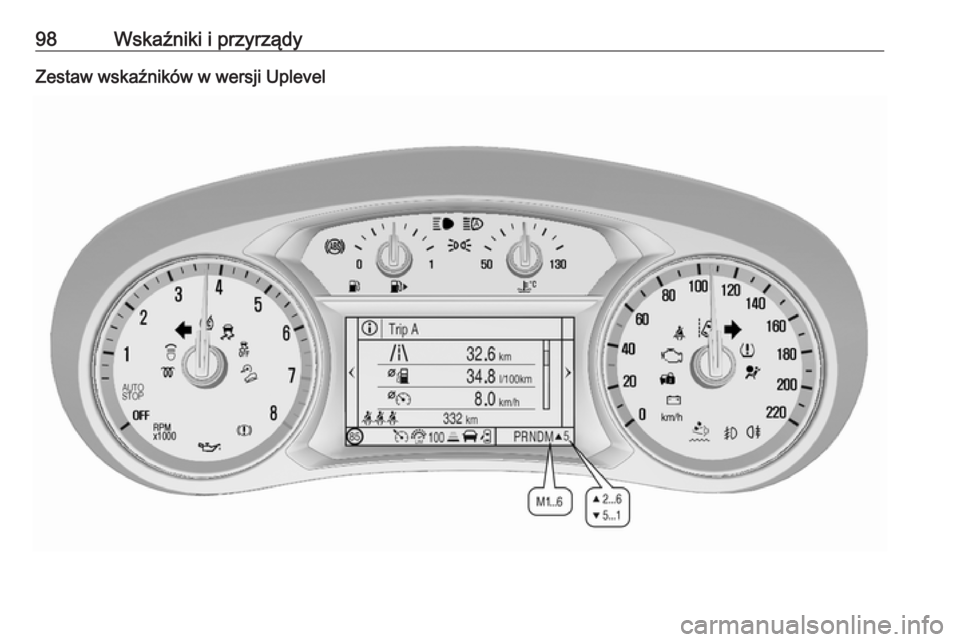

98Wskaźniki i przyrządyZestaw wskaźników w wersji Uplevel
