Fotele, elementy bezpieczeństwa59Foteliki dziecięce można zamocować
za pomocą następujących
elementów:
● Trzypunktowe pasy bezpieczeństwa
● Zaczepy ISOFIX
● Punkt mocowania pasa Top- tether
Trzypunktowe pasy
bezpieczeństwa
Foteliki dziecięce można zamocować
za pomocą trzypunktowych pasów
bezpieczeństwa. W zależności od
rozmiaru używanych fotelików, na
tylnych siedzeniach można
zamocować do trzech fotelików
dziecięcych. Po zamocowaniu
fotelika należy napiąć pas
bezpieczeństwa 3 61.Foteliki dziecięce ISOFIX
W przypadku fotelików dziecięcych
ISOFIX istnieją dwie metody
montażu:
● Montaż fotelików dziecięcych ISOFIX bez montowanych na
stałe prowadnic
● Montaż fotelików dziecięcych ISOFIX z montowanymi na stałeprowadnicami
Montaż fotelików dziecięcych
ISOFIX bez montowanych na stałe prowadnicFotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie. Miejsca mocowania
fotelików dziecięcych ISOFIX
przeznaczonych do określonego
pojazdu są oznaczone w tabeli
symbolem IL.
Zaczepy systemu ISOFIX są
oznaczone etykietami znajdującymi
się na oparciach.

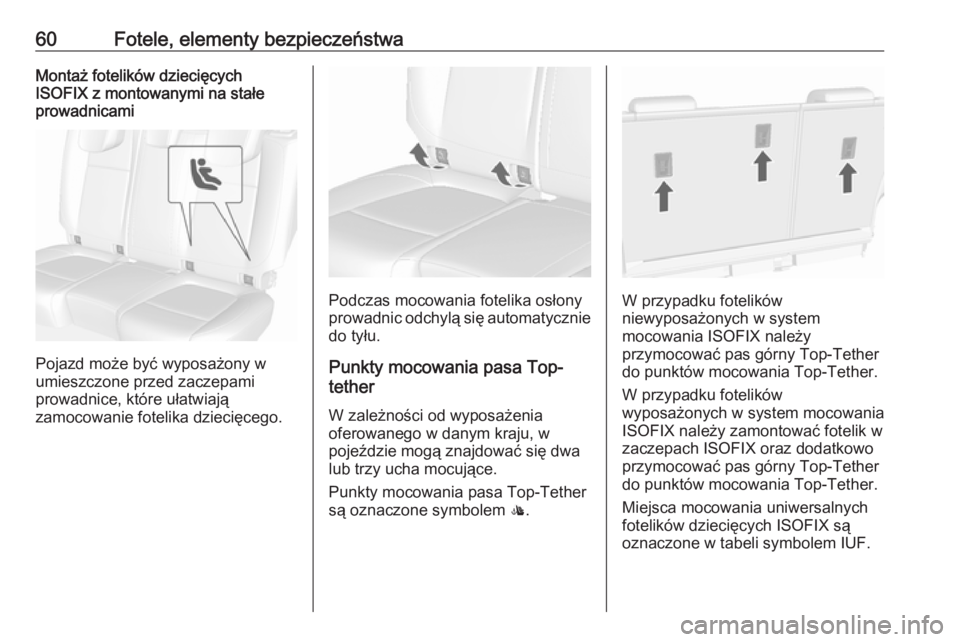

60Fotele, elementy bezpieczeństwaMontaż fotelików dziecięcych
ISOFIX z montowanymi na stałe prowadnicami
Pojazd może być wyposażony w
umieszczone przed zaczepami
prowadnice, które ułatwiają
zamocowanie fotelika dziecięcego.
Podczas mocowania fotelika osłony
prowadnic odchylą się automatycznie do tyłu.
Punkty mocowania pasa Top-
tether
W zależności od wyposażenia
oferowanego w danym kraju, w
pojeździe mogą znajdować się dwa
lub trzy ucha mocujące.
Punkty mocowania pasa Top-Tether
są oznaczone symbolem :.W przypadku fotelików
niewyposażonych w system
mocowania ISOFIX należy
przymocować pas górny Top-Tether
do punktów mocowania Top-Tether.
W przypadku fotelików
wyposażonych w system mocowania
ISOFIX należy zamontować fotelik w
zaczepach ISOFIX oraz dodatkowo
przymocować pas górny Top-Tether
do punktów mocowania Top-Tether.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.

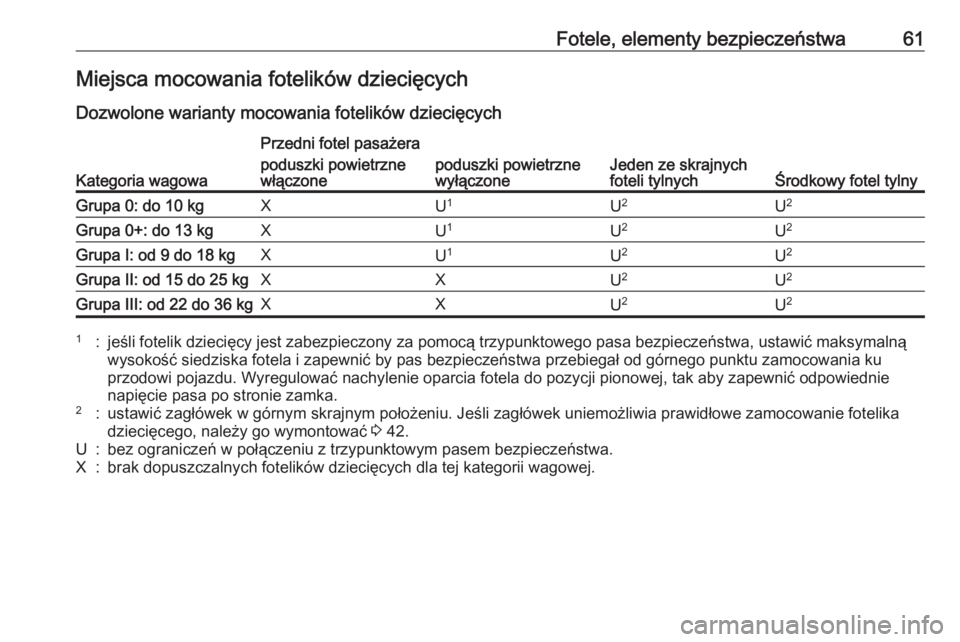

Fotele, elementy bezpieczeństwa61Miejsca mocowania fotelików dziecięcych
Dozwolone warianty mocowania fotelików dziecięcych
Kategoria wagowa
Przedni fotel pasażera
Jeden ze skrajnych
foteli tylnychŚrodkowy fotel tylny
poduszki powietrzne
włączonepoduszki powietrzne
wyłączoneGrupa 0: do 10 kgXU 1U2U2Grupa 0+: do 13 kgXU1U 2U2Grupa I: od 9 do 18 kgXU1U2U2Grupa II: od 15 do 25 kgXXU2U2Grupa III: od 22 do 36 kgXXU 2U21:jeśli fotelik dziecięcy jest zabezpieczony za pomocą trzypunktowego pasa bezpieczeństwa, ustawić maksymalną
wysokość siedziska fotela i zapewnić by pas bezpieczeństwa przebiegał od górnego punktu zamocowania ku
przodowi pojazdu. Wyregulować nachylenie oparcia fotela do pozycji pionowej, tak aby zapewnić odpowiednie
napięcie pasa po stronie zamka.2:ustawić zagłówek w górnym skrajnym położeniu. Jeśli zagłówek uniemożliwia prawidłowe zamocowanie fotelika
dziecięcego, należy go wymontować 3 42.U:bez ograniczeń w połączeniu z trzypunktowym pasem bezpieczeństwa.X:brak dopuszczalnych fotelików dziecięcych dla tej kategorii wagowej.

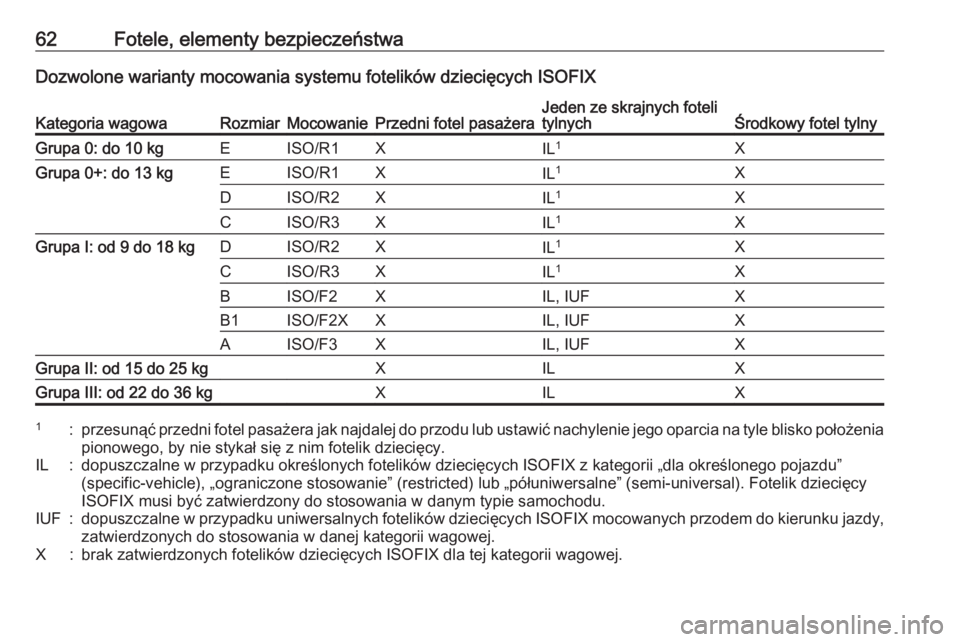

62Fotele, elementy bezpieczeństwaDozwolone warianty mocowania systemu fotelików dziecięcych ISOFIXKategoria wagowaRozmiarMocowaniePrzedni fotel pasażeraJeden ze skrajnych foteli
tylnychŚrodkowy fotel tylnyGrupa 0: do 10 kgEISO/R1XIL 1XGrupa 0+: do 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL1XGrupa I: od 9 do 18 kgDISO/R2XIL1XCISO/R3XIL1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupa II: od 15 do 25 kgXILXGrupa III: od 22 do 36 kgXILX1:przesunąć przedni fotel pasażera jak najdalej do przodu lub ustawić nachylenie jego oparcia na tyle blisko położenia
pionowego, by nie stykał się z nim fotelik dziecięcy.IL:dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego pojazdu”(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy
ISOFIX musi być zatwierdzony do stosowania w danym typie samochodu.IUF:dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowej.X:brak zatwierdzonych fotelików dziecięcych ISOFIX dla tej kategorii wagowej.

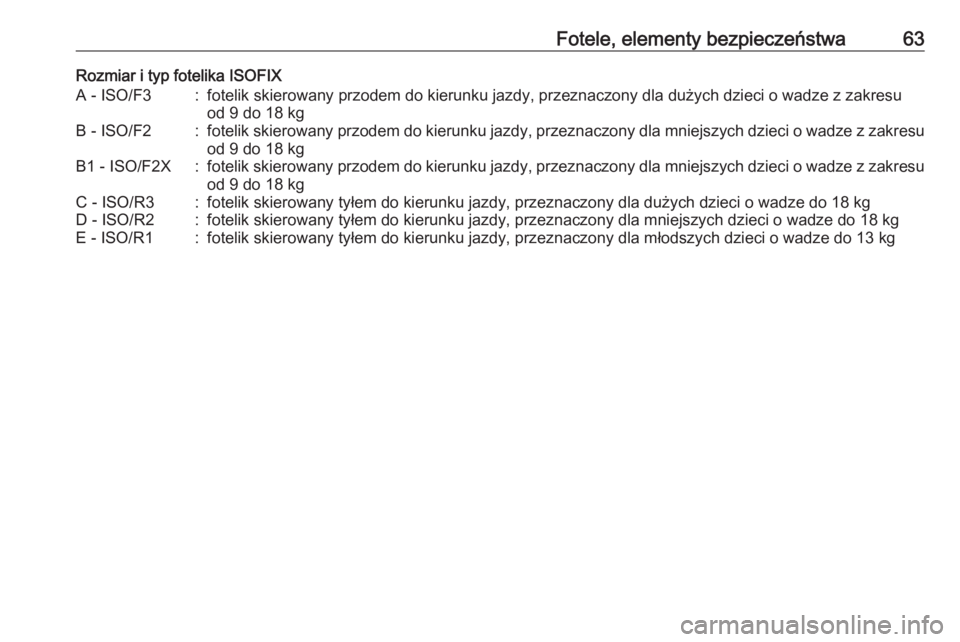

Fotele, elementy bezpieczeństwa63Rozmiar i typ fotelika ISOFIXA - ISO/F3:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu
od 9 do 18 kgB - ISO/F2:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kgB1 - ISO/F2X:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kgC - ISO/R3:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kgD - ISO/R2:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kgE - ISO/R1:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg

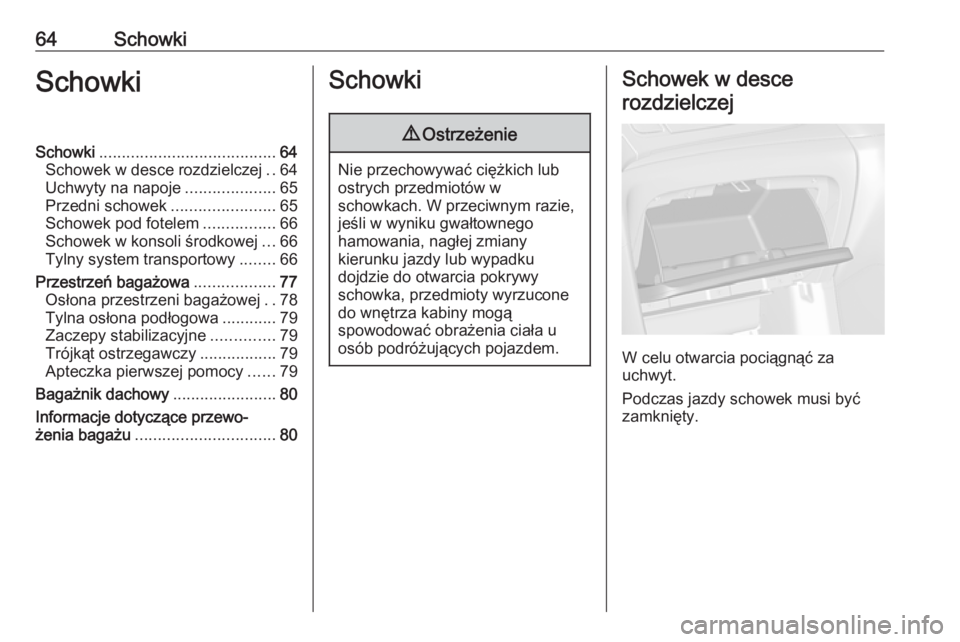

64SchowkiSchowkiSchowki....................................... 64
Schowek w desce rozdzielczej ..64
Uchwyty na napoje ....................65
Przedni schowek .......................65
Schowek pod fotelem ................66
Schowek w konsoli środkowej ...66
Tylny system transportowy ........66
Przestrzeń bagażowa ..................77
Osłona przestrzeni bagażowej ..78
Tylna osłona podłogowa ............79
Zaczepy stabilizacyjne ..............79
Trójkąt ostrzegawczy .................79
Apteczka pierwszej pomocy ......79
Bagażnik dachowy .......................80
Informacje dotyczące przewo‐ żenia bagażu ............................... 80Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie,
jeśli w wyniku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
dojdzie do otwarcia pokrywy
schowka, przedmioty wyrzucone
do wnętrza kabiny mogą
spowodować obrażenia ciała u
osób podróżujących pojazdem.
Schowek w desce
rozdzielczej
W celu otwarcia pociągnąć za
uchwyt.
Podczas jazdy schowek musi być
zamknięty.

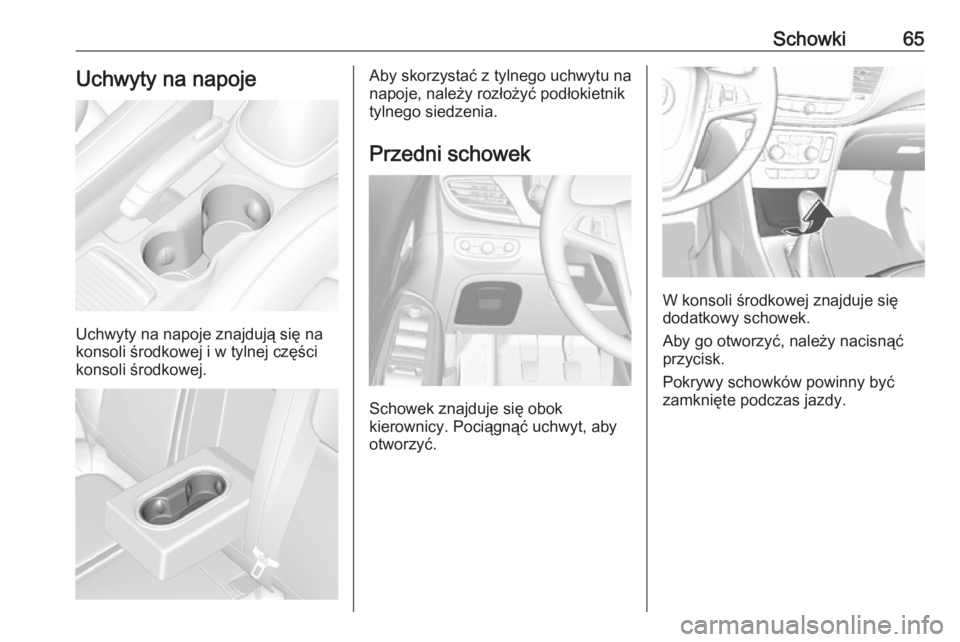

Schowki65Uchwyty na napoje
Uchwyty na napoje znajdują się na
konsoli środkowej i w tylnej części
konsoli środkowej.
Aby skorzystać z tylnego uchwytu na
napoje, należy rozłożyć podłokietnik
tylnego siedzenia.
Przedni schowek
Schowek znajduje się obok
kierownicy. Pociągnąć uchwyt, aby
otworzyć.
W konsoli środkowej znajduje się
dodatkowy schowek.
Aby go otworzyć, należy nacisnąć
przycisk.
Pokrywy schowków powinny być
zamknięte podczas jazdy.

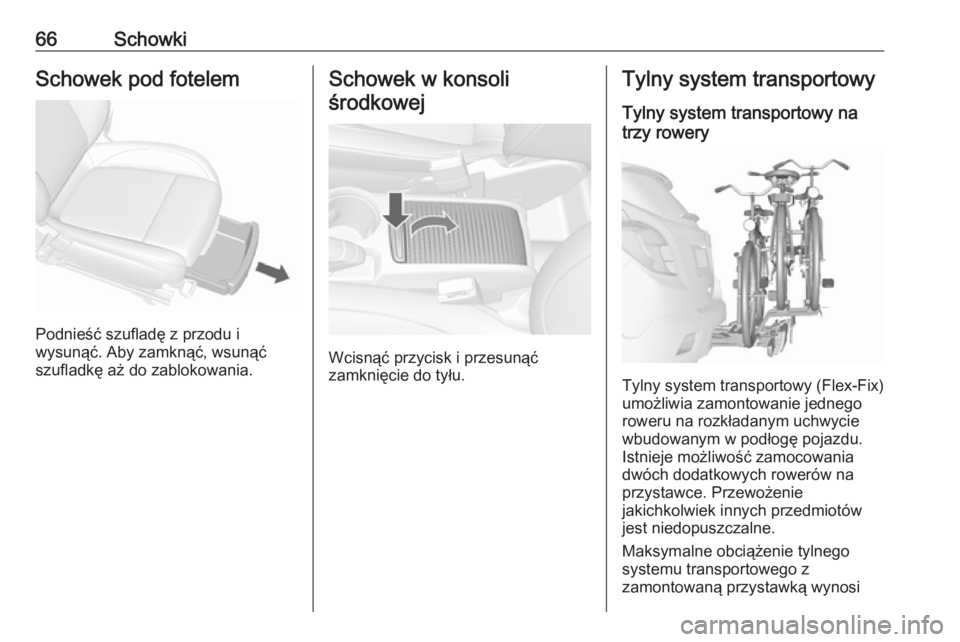

66SchowkiSchowek pod fotelem
Podnieść szufladę z przodu i
wysunąć. Aby zamknąć, wsunąć szufladkę aż do zablokowania.
Schowek w konsoli
środkowej
Wcisnąć przycisk i przesunąć
zamknięcie do tyłu.
Tylny system transportowy
Tylny system transportowy na
trzy rowery
Tylny system transportowy (Flex-Fix)
umożliwia zamontowanie jednego
roweru na rozkładanym uchwycie
wbudowanym w podłogę pojazdu.
Istnieje możliwość zamocowania
dwóch dodatkowych rowerów na
przystawce. Przewożenie
jakichkolwiek innych przedmiotów
jest niedopuszczalne.
Maksymalne obciążenie tylnego
systemu transportowego z
zamontowaną przystawką wynosi

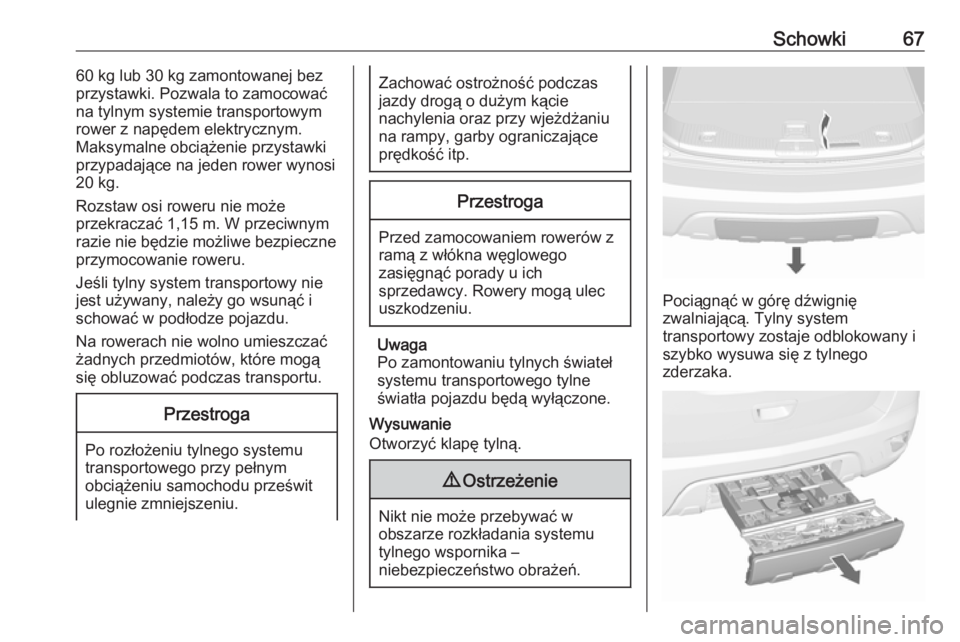

Schowki6760 kg lub 30 kg zamontowanej bez
przystawki. Pozwala to zamocować
na tylnym systemie transportowym rower z napędem elektrycznym.
Maksymalne obciążenie przystawki
przypadające na jeden rower wynosi 20 kg.
Rozstaw osi roweru nie może
przekraczać 1,15 m. W przeciwnym
razie nie będzie możliwe bezpieczne przymocowanie roweru.
Jeśli tylny system transportowy nie
jest używany, należy go wsunąć i
schować w podłodze pojazdu.
Na rowerach nie wolno umieszczać
żadnych przedmiotów, które mogą
się obluzować podczas transportu.Przestroga
Po rozłożeniu tylnego systemu transportowego przy pełnym
obciążeniu samochodu prześwit
ulegnie zmniejszeniu.
Zachować ostrożność podczas
jazdy drogą o dużym kącie
nachylenia oraz przy wjeżdżaniu
na rampy, garby ograniczające
prędkość itp.Przestroga
Przed zamocowaniem rowerów z
ramą z włókna węglowego
zasięgnąć porady u ich
sprzedawcy. Rowery mogą ulec
uszkodzeniu.
Uwaga
Po zamontowaniu tylnych świateł
systemu transportowego tylne
światła pojazdu będą wyłączone.
Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.
Pociągnąć w górę dźwignię
zwalniającą. Tylny system
transportowy zostaje odblokowany i
szybko wysuwa się z tylnego
zderzaka.

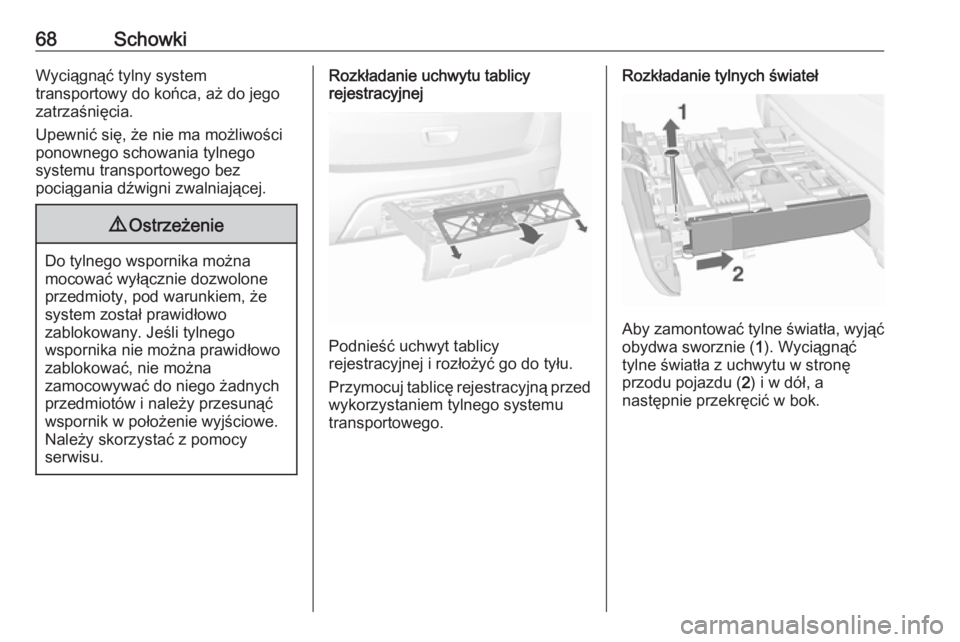

68SchowkiWyciągnąć tylny system
transportowy do końca, aż do jego
zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo
zablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.
Rozkładanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i rozłożyć go do tyłu.
Przymocuj tablicę rejestracyjną przed
wykorzystaniem tylnego systemu
transportowego.
Rozkładanie tylnych świateł
Aby zamontować tylne światła, wyjąć obydwa sworznie ( 1). Wyciągnąć
tylne światła z uchwytu w stronę
przodu pojazdu ( 2) i w dół, a
następnie przekręcić w bok.
