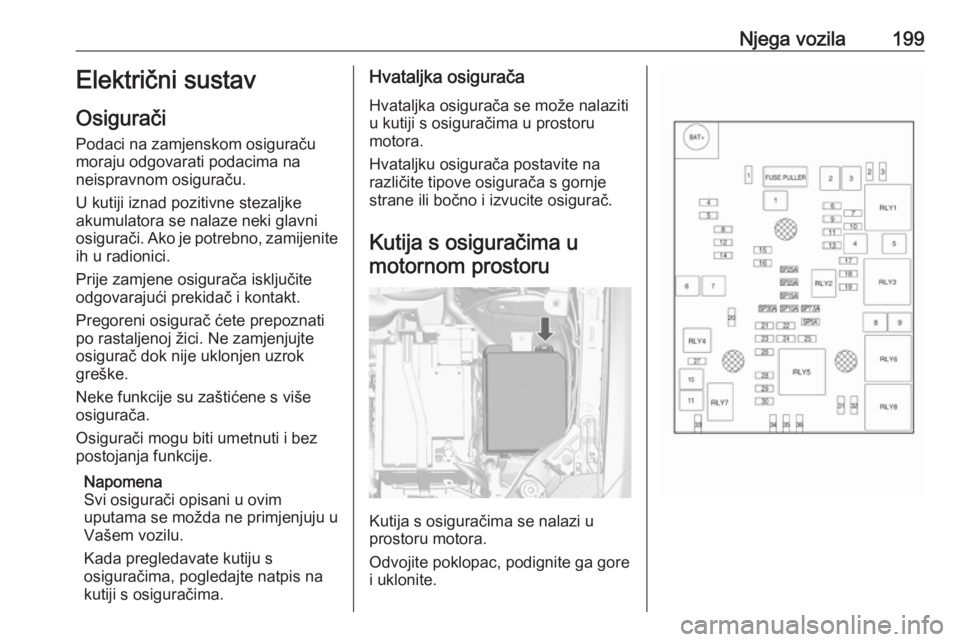

Njega vozila199Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U kutiji iznad pozitivne stezaljke
akumulatora se nalaze neki glavni
osigurači. Ako je potrebno, zamijenite
ih u radionici.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati po rastaljenoj žici. Ne zamjenjujteosigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.
Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno i izvucite osigurač.
Kutija s osiguračima umotornom prostoru
Kutija s osiguračima se nalazi u
prostoru motora.
Odvojite poklopac, podignite ga gore
i uklonite.

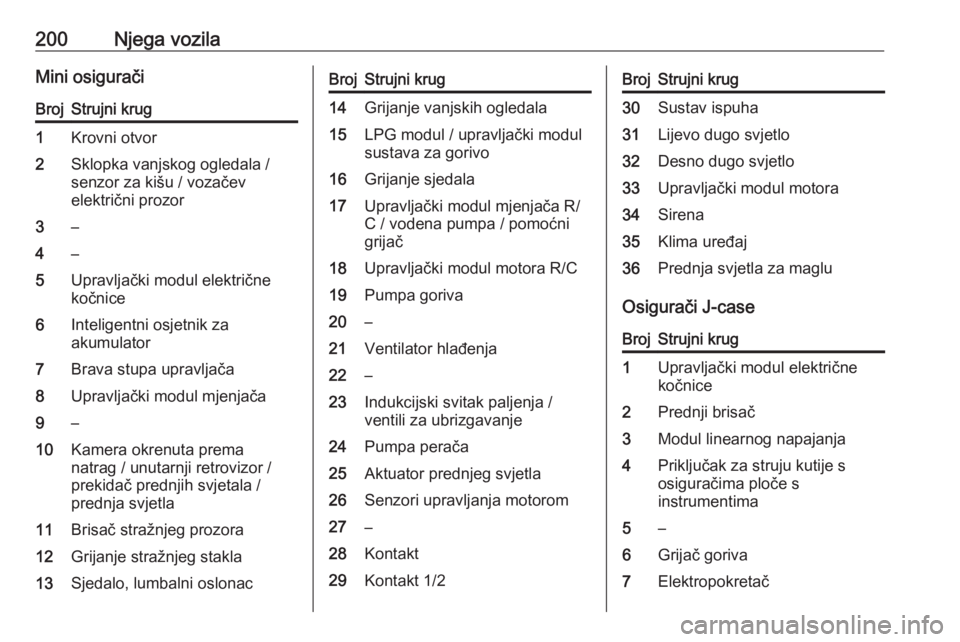

200Njega vozilaMini osiguračiBrojStrujni krug1Krovni otvor2Sklopka vanjskog ogledala /
senzor za kišu / vozačev
električni prozor3–4–5Upravljački modul električne
kočnice6Inteligentni osjetnik za
akumulator7Brava stupa upravljača8Upravljački modul mjenjača9–10Kamera okrenuta prema
natrag / unutarnji retrovizor /
prekidač prednjih svjetala /
prednja svjetla11Brisač stražnjeg prozora12Grijanje stražnjeg stakla13Sjedalo, lumbalni oslonacBrojStrujni krug14Grijanje vanjskih ogledala15LPG modul / upravljački modul
sustava za gorivo16Grijanje sjedala17Upravljački modul mjenjača R/
C / vodena pumpa / pomoćni
grijač18Upravljački modul motora R/C19Pumpa goriva20–21Ventilator hlađenja22–23Indukcijski svitak paljenja /
ventili za ubrizgavanje24Pumpa perača25Aktuator prednjeg svjetla26Senzori upravljanja motorom27–28Kontakt29Kontakt 1/2BrojStrujni krug30Sustav ispuha31Lijevo dugo svjetlo32Desno dugo svjetlo33Upravljački modul motora34Sirena35Klima uređaj36Prednja svjetla za maglu
Osigurači J-case
BrojStrujni krug1Upravljački modul električne
kočnice2Prednji brisač3Modul linearnog napajanja4Priključak za struju kutije s
osiguračima ploče s
instrumentima5–6Grijač goriva7Elektropokretač

Njega vozila201BrojStrujni krug8Ventilator hlađenja9Ventilator hlađenja10Upravljački modul motora /
žarnica11Elektropokretač

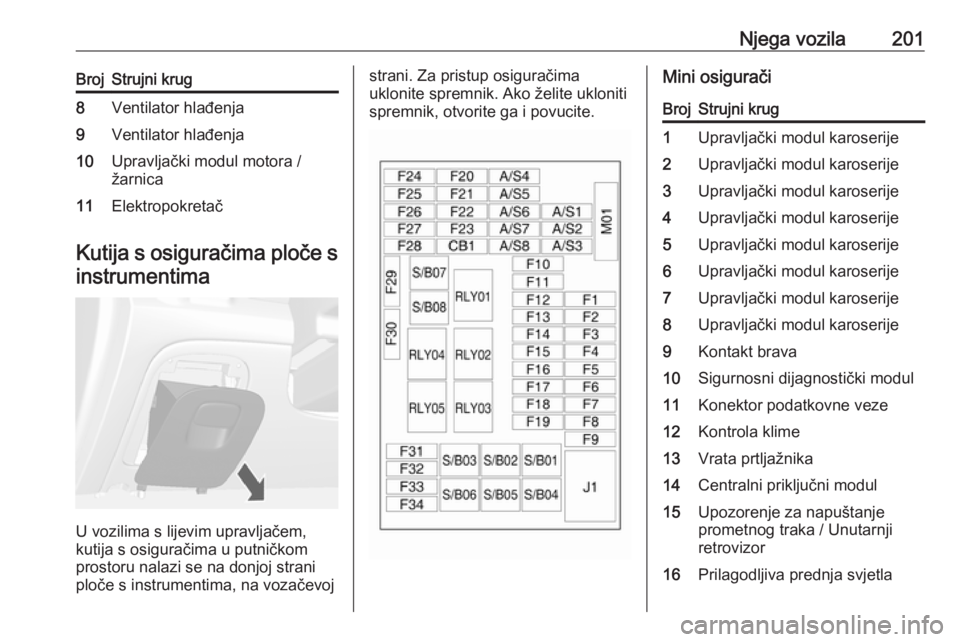

Kutija s osiguračima ploče s
instrumentima
U vozilima s lijevim upravljačem,
kutija s osiguračima u putničkom
prostoru nalazi se na donjoj strani
ploče s instrumentima, na vozačevoj
strani. Za pristup osiguračima
uklonite spremnik. Ako želite ukloniti
spremnik, otvorite ga i povucite.Mini osiguračiBrojStrujni krug1Upravljački modul karoserije2Upravljački modul karoserije3Upravljački modul karoserije4Upravljački modul karoserije5Upravljački modul karoserije6Upravljački modul karoserije7Upravljački modul karoserije8Upravljački modul karoserije9Kontakt brava10Sigurnosni dijagnostički modul11Konektor podatkovne veze12Kontrola klime13Vrata prtljažnika14Centralni priključni modul15Upozorenje za napuštanje
prometnog traka / Unutarnji
retrovizor16Prilagodljiva prednja svjetla

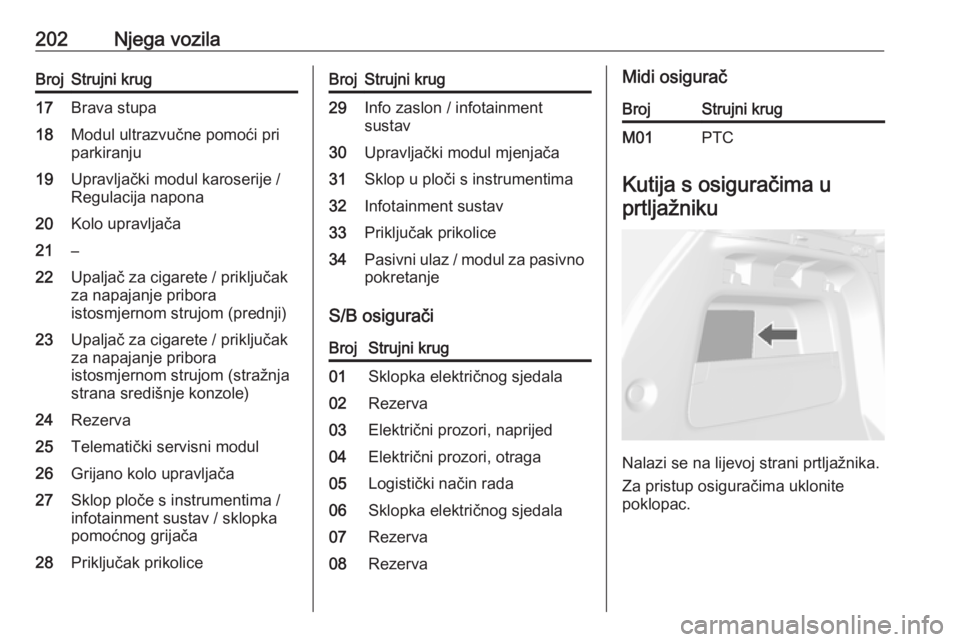

202Njega vozilaBrojStrujni krug17Brava stupa18Modul ultrazvučne pomoći pri
parkiranju19Upravljački modul karoserije /
Regulacija napona20Kolo upravljača21–22Upaljač za cigarete / priključak
za napajanje pribora
istosmjernom strujom (prednji)23Upaljač za cigarete / priključak
za napajanje pribora
istosmjernom strujom (stražnja
strana središnje konzole)24Rezerva25Telematički servisni modul26Grijano kolo upravljača27Sklop ploče s instrumentima /
infotainment sustav / sklopka
pomoćnog grijača28Priključak prikoliceBrojStrujni krug29Info zaslon / infotainment
sustav30Upravljački modul mjenjača31Sklop u ploči s instrumentima32Infotainment sustav33Priključak prikolice34Pasivni ulaz / modul za pasivno pokretanje
S/B osigurači
BrojStrujni krug01Sklopka električnog sjedala02Rezerva03Električni prozori, naprijed04Električni prozori, otraga05Logistički način rada06Sklopka električnog sjedala07Rezerva08RezervaMidi osiguračBrojStrujni krugM01PTC

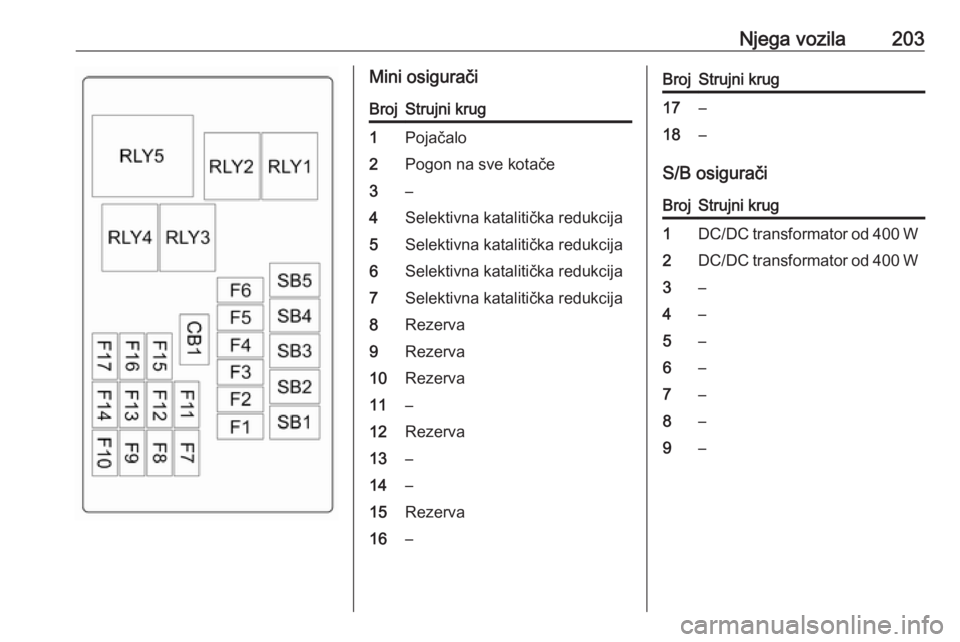

Kutija s osiguračima u
prtljažniku
Nalazi se na lijevoj strani prtljažnika.
Za pristup osiguračima uklonite
poklopac.

Njega vozila203Mini osiguračiBrojStrujni krug1Pojačalo2Pogon na sve kotače3–4Selektivna katalitička redukcija5Selektivna katalitička redukcija6Selektivna katalitička redukcija7Selektivna katalitička redukcija8Rezerva9Rezerva10Rezerva11–12Rezerva13–14–15Rezerva16–BrojStrujni krug17–18–
S/B osigurači
BrojStrujni krug1DC/DC transformator od 400 W2DC/DC transformator od 400 W3–4–5–6–7–8–9–

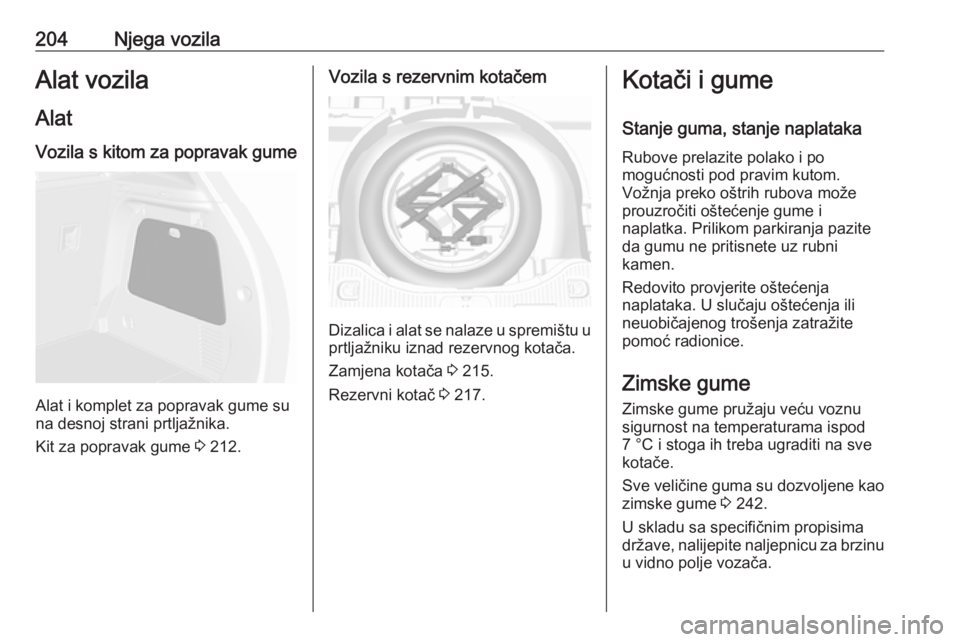

204Njega vozilaAlat vozila
Alat Vozila s kitom za popravak gume
Alat i komplet za popravak gume su
na desnoj strani prtljažnika.
Kit za popravak gume 3 212.
Vozila s rezervnim kotačem
Dizalica i alat se nalaze u spremištu u
prtljažniku iznad rezervnog kotača.
Zamjena kotača 3 215.
Rezervni kotač 3 217.
Kotači i gume
Stanje guma, stanje naplataka Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.
Sve veličine guma su dozvoljene kao zimske gume 3 242.
U skladu sa specifičnim propisima
države, nalijepite naljepnicu za brzinu
u vidno polje vozača.

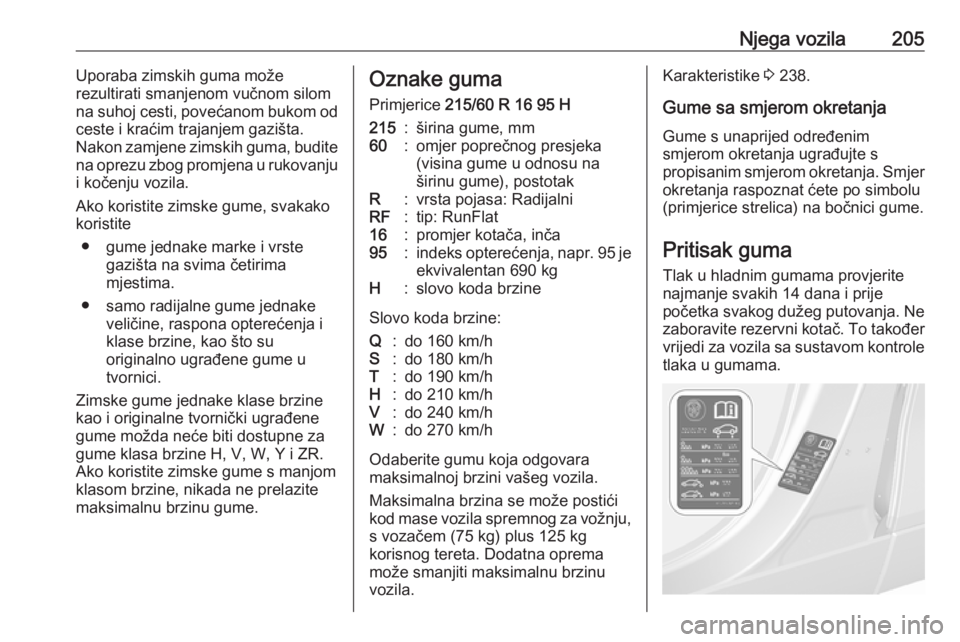

Njega vozila205Uporaba zimskih guma može
rezultirati smanjenom vučnom silom
na suhoj cesti, povećanom bukom od
ceste i kraćim trajanjem gazišta.
Nakon zamjene zimskih guma, budite na oprezu zbog promjena u rukovanju
i kočenju vozila.
Ako koristite zimske gume, svakako
koristite
● gume jednake marke i vrste gazišta na svima četirima
mjestima.
● samo radijalne gume jednake veličine, raspona opterećenja i
klase brzine, kao što su
originalno ugrađene gume u
tvornici.
Zimske gume jednake klase brzine
kao i originalne tvornički ugrađene gume možda neće biti dostupne za
gume klasa brzine H, V, W, Y i ZR.
Ako koristite zimske gume s manjom
klasom brzine, nikada ne prelazite
maksimalnu brzinu gume.Oznake guma
Primjerice 215/60 R 16 95 H215:širina gume, mm60:omjer poprečnog presjeka
(visina gume u odnosu na
širinu gume), postotakR:vrsta pojasa: RadijalniRF:tip: RunFlat16:promjer kotača, inča95:indeks opterećenja, napr. 95 je
ekvivalentan 690 kgH:slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju, s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Karakteristike 3 238.
Gume sa smjerom okretanja Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) na bočnici gume.
Pritisak guma Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također
vrijedi za vozila sa sustavom kontrole tlaka u gumama.

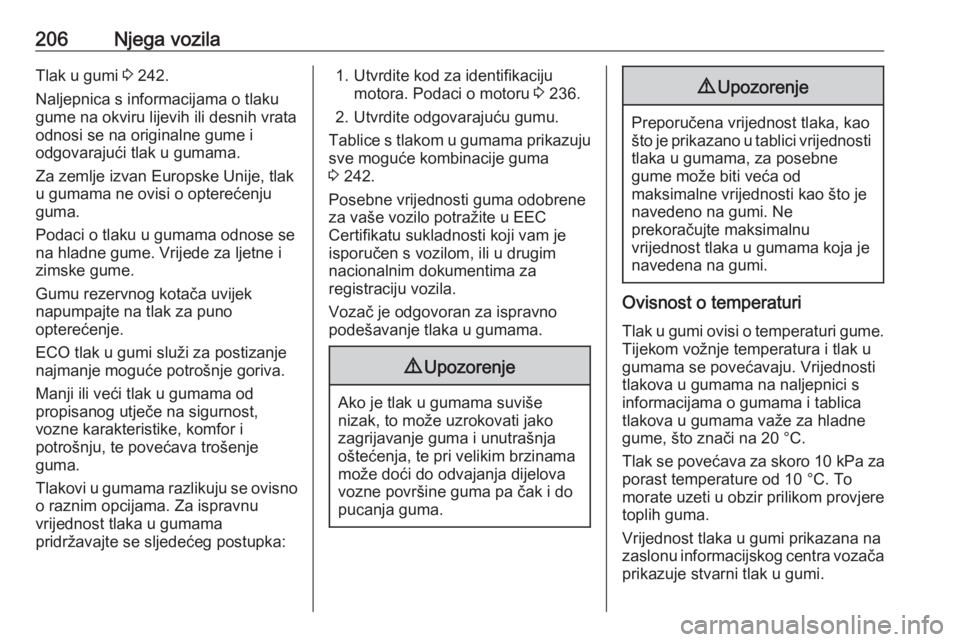

206Njega vozilaTlak u gumi 3 242.
Naljepnica s informacijama o tlaku
gume na okviru lijevih ili desnih vrata
odnosi se na originalne gume i
odgovarajući tlak u gumama.
Za zemlje izvan Europske Unije, tlak
u gumama ne ovisi o opterećenju
guma.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
ECO tlak u gumi služi za postizanje najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:1. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 236.
2. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 242.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ovisnost o temperaturi
Tlak u gumi ovisi o temperaturi gume. Tijekom vožnje temperatura i tlak u
gumama se povećavaju. Vrijednosti
tlakova u gumama na naljepnici s
informacijama o gumama i tablica
tlakova u gumama važe za hladne
gume, što znači na 20 °C.
Tlak se povećava za skoro 10 kPa za
porast temperature od 10 °C. To
morate uzeti u obzir prilikom provjere
toplih guma.
Vrijednost tlaka u gumi prikazana na
zaslonu informacijskog centra vozača
prikazuje stvarni tlak u gumi.

Njega vozila207Ohlađena guma pokazat će sniženu
vrijednost, koja ne ukazuje na
ispuštanje zraka.
Sustav nadzora pritiska u gumama
Sustav kontrole tlaka u gumama
stalno provjerava tlak u sve četiri
gume jednom u minuti kada brzina
vozila prekorači određenu granicu.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava za
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka poništit će
uporabnu dozvolu vozila.
Trenutne vrijednosti tlaka u gumama mogu se prikazati u izborniku u
informacijskom centru vozača.
Zaslon srednje klase:
Odaberite stranicu Tlak u gumama
pod Vehicle Information Menu
(Informacijski izbornik vozila) ? na
informacijskom centru vozača 3 98.
Zaslon visoke klase:
Odaberite stranicu Tlak u gumama
pod izbornikom Info na
informacijskom centru vozača 3 98.
Status sustava i upozorenja za tlak
prikazuju se porukom koja pokazuje
odgovarajuću gumu na zaslonu
informacijskog centra vozača.
Za upozorenja sustav uzima u obzir
temperaturu gume.
Ovisnost o temperaturi 3 205.

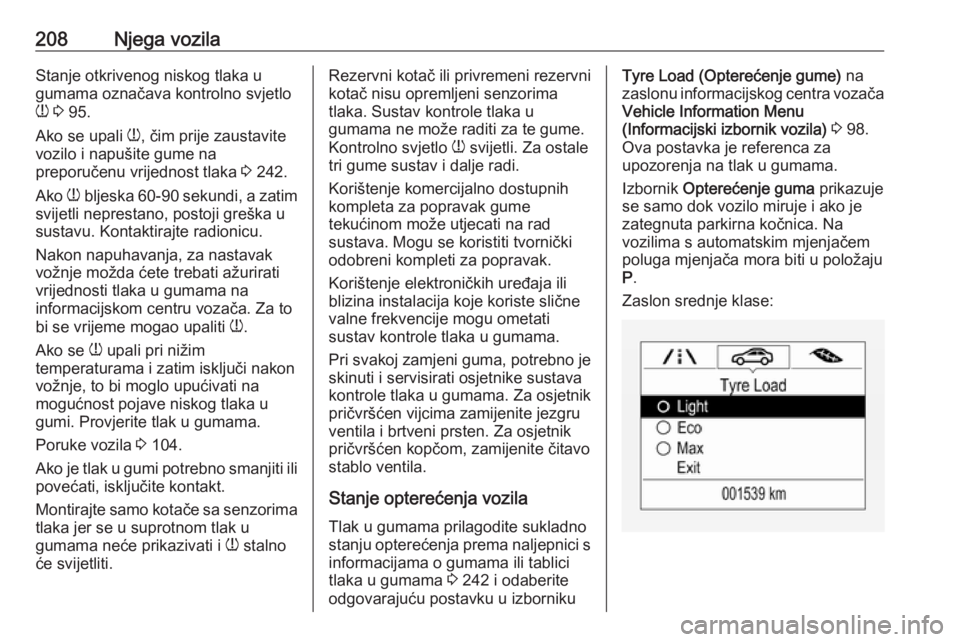

208Njega vozilaStanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 95.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 242.
Ako w bljeska 60-90 sekundi, a zatim
svijetli neprestano, postoji greška u
sustavu. Kontaktirajte radionicu.
Nakon napuhavanja, za nastavak
vožnje možda ćete trebati ažurirati
vrijednosti tlaka u gumama na
informacijskom centru vozača. Za to
bi se vrijeme mogao upaliti w.
Ako se w upali pri nižim
temperaturama i zatim isključi nakon
vožnje, to bi moglo upućivati na
mogućnost pojave niskog tlaka u
gumi. Provjerite tlak u gumama.
Poruke vozila 3 104.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.Rezervni kotač ili privremeni rezervni
kotač nisu opremljeni senzorima
tlaka. Sustav kontrole tlaka u
gumama ne može raditi za te gume.
Kontrolno svjetlo w svijetli. Za ostale
tri gume sustav i dalje radi.
Korištenje komercijalno dostupnih
kompleta za popravak gume
tekućinom može utjecati na rad
sustava. Mogu se koristiti tvornički
odobreni kompleti za popravak.
Korištenje elektroničkih uređaja ili blizina instalacija koje koriste slične
valne frekvencije mogu ometati
sustav kontrole tlaka u gumama.
Pri svakoj zamjeni guma, potrebno je
skinuti i servisirati osjetnike sustava
kontrole tlaka u gumama. Za osjetnik
pričvršćen vijcima zamijenite jezgru
ventila i brtveni prsten. Za osjetnik
pričvršćen kopčom, zamijenite čitavo
stablo ventila.
Stanje opterećenja vozila Tlak u gumama prilagodite sukladno
stanju opterećenja prema naljepnici s informacijama o gumama ili tablici
tlaka u gumama 3 242 i odaberite
odgovarajuću postavku u izbornikuTyre Load (Opterećenje gume) na
zaslonu informacijskog centra vozača
Vehicle Information Menu
(Informacijski izbornik vozila) 3 98.
Ova postavka je referenca za
upozorenja na tlak u gumama.
Izbornik Opterećenje guma prikazuje
se samo dok vozilo miruje i ako je
zategnuta parkirna kočnica. Na
vozilima s automatskim mjenjačem
poluga mjenjača mora biti u položaju
P .
Zaslon srednje klase:
