Уход за автомобилем219вентиляционные отверстия, их
необходимо закрыть заглушкой.
Вентиляционные отверстия около
отрицательного контакта должны быть открыты.
Используйте только автомобиль‐
ные аккумуляторные батареи,
которые могут разместиться под расположенным выше батареиблоком предохранителей.
Аккумуляторная батарея должна
заменять на батарею того же типа.
Рекомендуется выполнять замену
аккумуляторной батареи автомо‐
биля на станции техобслуживания.
Система автоматической оста‐
новки и пуска двигателя 3 162.
Зарядка аккумуляторной
батареи автомобиля9 Предупреждение
На автомобилях, оборудован‐
ных системой автоматической
остановки и пуска двигателя,
необходимо следить за тем,
чтобы ток зарядки при исполь‐
зовании зарядного устройства
не превышал 14,6 В. В против‐
ном случае аккумуляторная
батарея автомобиля может
выйти из строя.
Запуск от дополнительной АКБ 3 250.

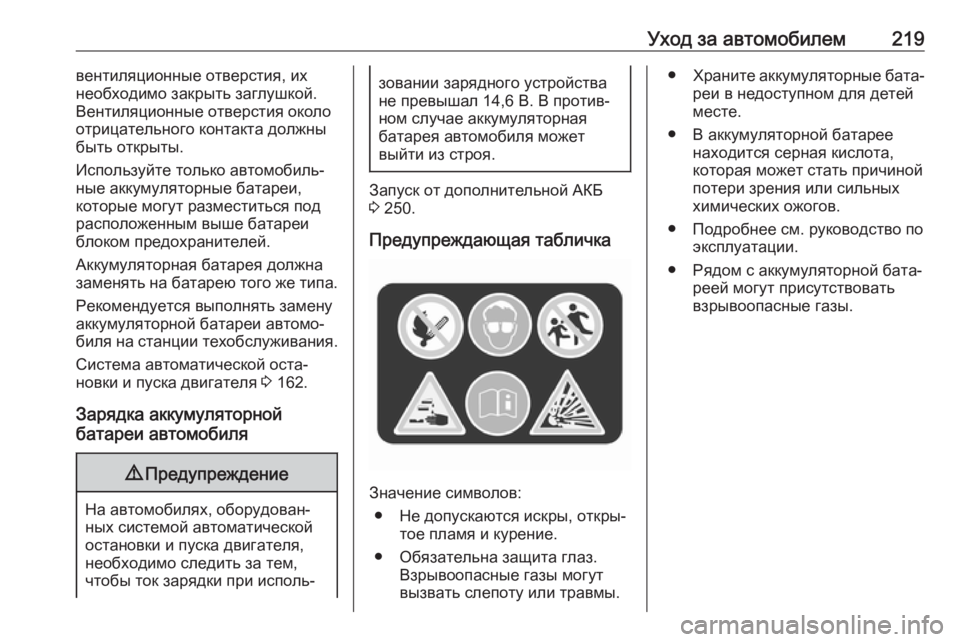

Предупреждающая табличка
Значение символов: ● Не допускаются искры, откры‐ тое пламя и курение.
● Обязательна защита глаз. Взрывоопасные газы могут
вызвать слепоту или травмы.
● Храните аккумуляторные бата‐
реи в недоступном для детей
месте.
● В аккумуляторной батарее находится серная кислота,
которая может стать причиной
потери зрения или сильных
химических ожогов.
● Подробнее см. руководство по эксплуатации.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.

220Уход за автомобилемУдаление воздуха издизельной топливнойсистемы
Если топливный бак был израсхо‐ дован полностью, необходимо
стравить воздух из системы подачи дизельного топлива. Включите
зажигание трижды, по 15 секунд
каждый раз. После этого запустите
двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав
не менее 5 секунд. Если двигатель
не запускается, обратитесь за
помощью на станцию

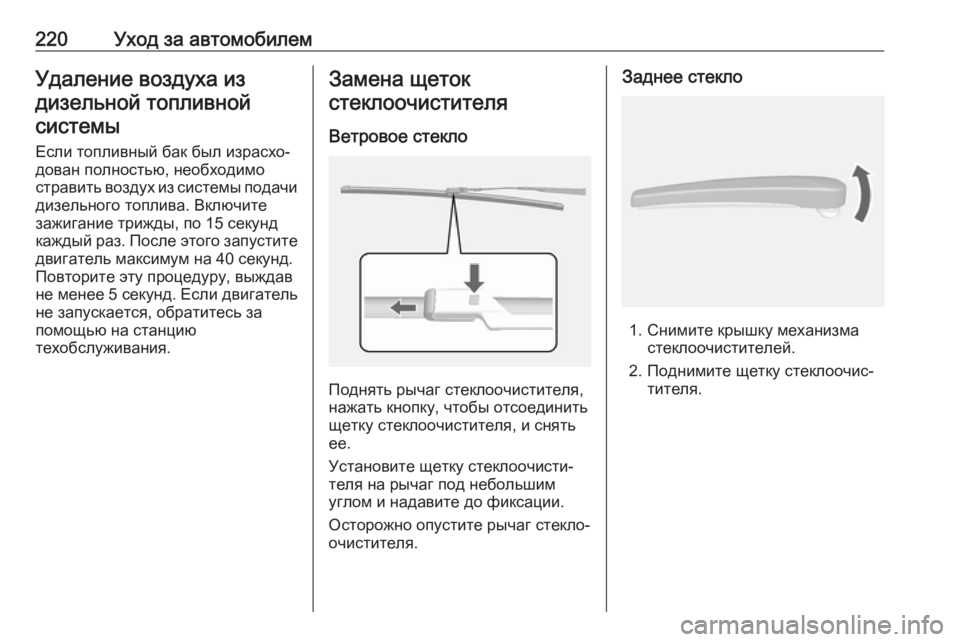

техобслуживания.Замена щеток
стеклоочистителя
Ветровое стекло
Поднять рычаг стеклоочистителя,
нажать кнопку, чтобы отсоединить
щетку стеклоочистителя, и снять
ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Заднее стекло
1. Снимите крышку механизма стеклоочистителей.
2. Поднимите щетку стеклоочис‐ тителя.

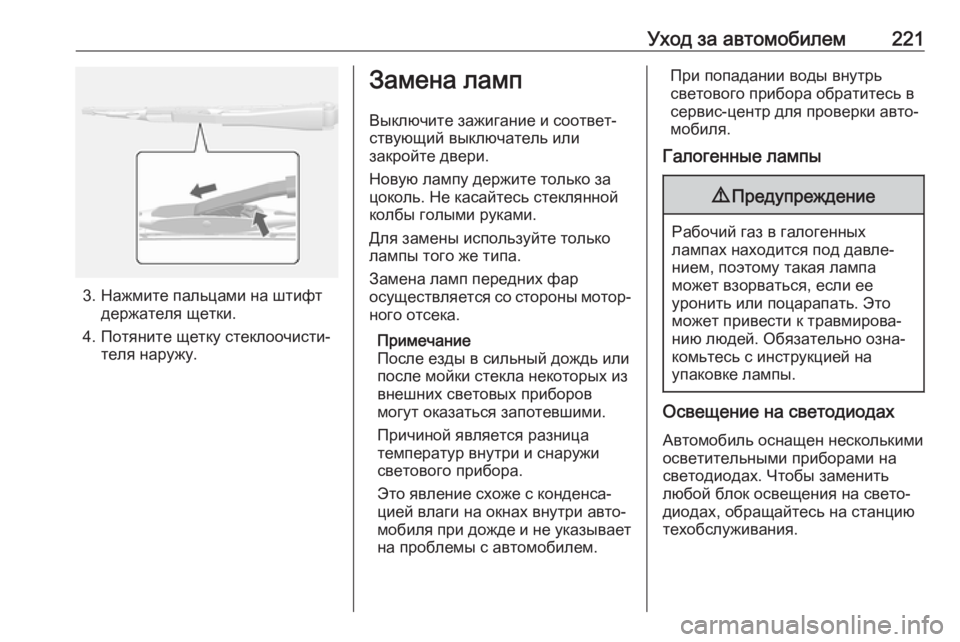

Уход за автомобилем221
3. Нажмите пальцами на штифтдержателя щетки.
4. Потяните щетку стеклоочисти‐ теля наружу.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или
закройте двери.
Новую лампу держите только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Для замены используйте только
лампы того же типа.
Замена ламп передних фар
осуществляется со стороны мотор‐
ного отсека.
Примечание
После езды в сильный дождь или
после мойки стекла некоторых из
внешних световых приборов
могут оказаться запотевшими.
Причиной является разница
температур внутри и снаружи
светового прибора.
Это явление схоже с конденса‐ цией влаги на окнах внутри авто‐
мобиля при дожде и не указывает
на проблемы с автомобилем.При попадании воды внутрь
светового прибора обратитесь в
сервис-центр для проверки авто‐
мобиля.
Галогенные лампы9 Предупреждение
Рабочий газ в галогенных
лампах находится под давле‐
нием, поэтому такая лампа
может взорваться, если ее
уронить или поцарапать. Это
может привести к травмирова‐
нию людей. Обязательно озна‐
комьтесь с инструкцией на
упаковке лампы.
Освещение на светодиодах
Автомобиль оснащен несколькими
осветительными приборами на
светодиодах. Чтобы заменить
любой блок освещения на свето‐
диодах, обращайтесь на станцию
техобслуживания.

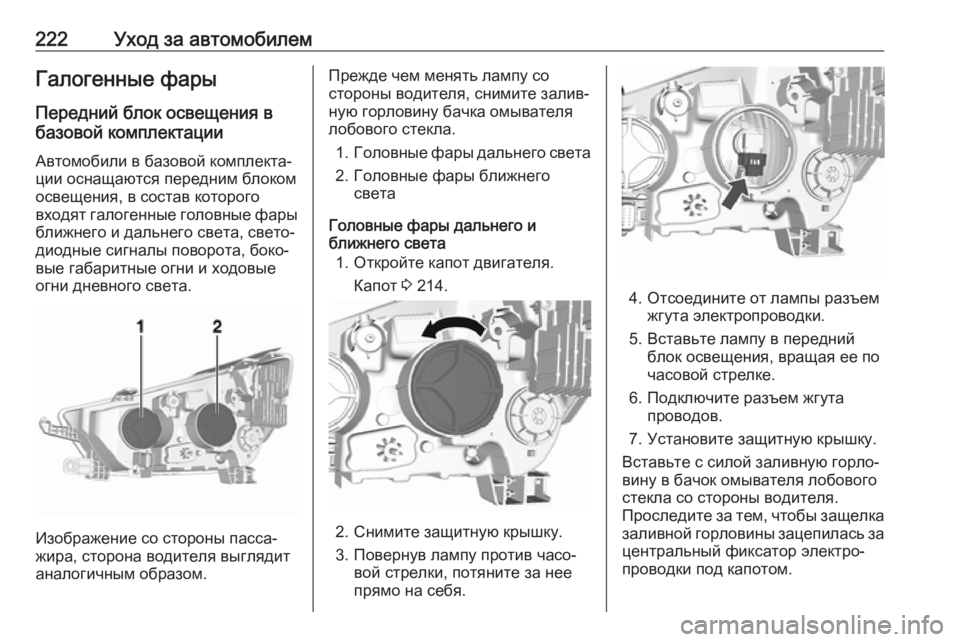

222Уход за автомобилемГалогенные фарыПередний блок освещения в
базовой комплектации
Автомобили в базовой комплекта‐
ции оснащаются передним блоком освещения, в состав которого
входят галогенные головные фары ближнего и дальнего света, свето‐диодные сигналы поворота, боко‐
вые габаритные огни и ходовые
огни дневного света.
Изображение со стороны пасса‐
жира, сторона водителя выглядит
аналогичным образом.
Прежде чем менять лампу со
стороны водителя, снимите залив‐
ную горловину бачка омывателя
лобового стекла.
1. Головные фары дальнего света
2. Головные фары ближнего света
Головные фары дальнего и
ближнего света
1. Откройте капот двигателя.
Капот 3 214.
2. Снимите защитную крышку.
3. Повернув лампу против часо‐ вой стрелки, потяните за нее
прямо на себя.
4. Отсоедините от лампы разъем жгута электропроводки.
5. Вставьте лампу в передний блок освещения, вращая ее по
часовой стрелке.
6. Подключите разъем жгута проводов.
7. Установите защитную крышку.
Вставьте с силой заливную горло‐
вину в бачок омывателя лобового
стекла со стороны водителя.
Проследите за тем, чтобы защелка
заливной горловины зацепилась за центральный фиксатор электро‐
проводки под капотом.

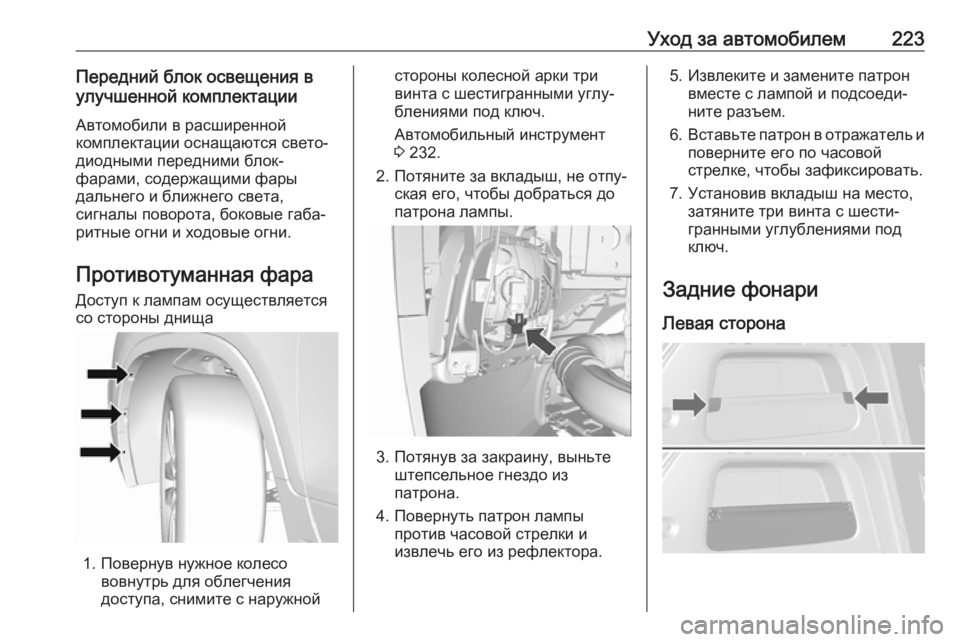

Уход за автомобилем223Передний блок освещения вулучшенной комплектации
Автомобили в расширенной
комплектации оснащаются свето‐
диодными передними блок-
фарами, содержащими фары
дальнего и ближнего света,
сигналы поворота, боковые габа‐ ритные огни и ходовые огни.
Противотуманная фара Доступ к лампам осуществляется
со стороны днища
1. Повернув нужное колесо вовнутрь для облегчения
доступа, снимите с наружной
стороны колесной арки три
винта с шестигранными углу‐
блениями под ключ.
Автомобильный инструмент
3 232.
2. Потяните за вкладыш, не отпу‐ ская его, чтобы добраться до
патрона лампы.
3. Потянув за закраину, выньте штепсельное гнездо из
патрона.
4. Повернуть патрон лампы против часовой стрелки и
извлечь его из рефлектора.
5. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
6. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
7. Установив вкладыш на место, затяните три винта с шести‐
гранными углублениями под
ключ.
Задние фонари
Левая сторона

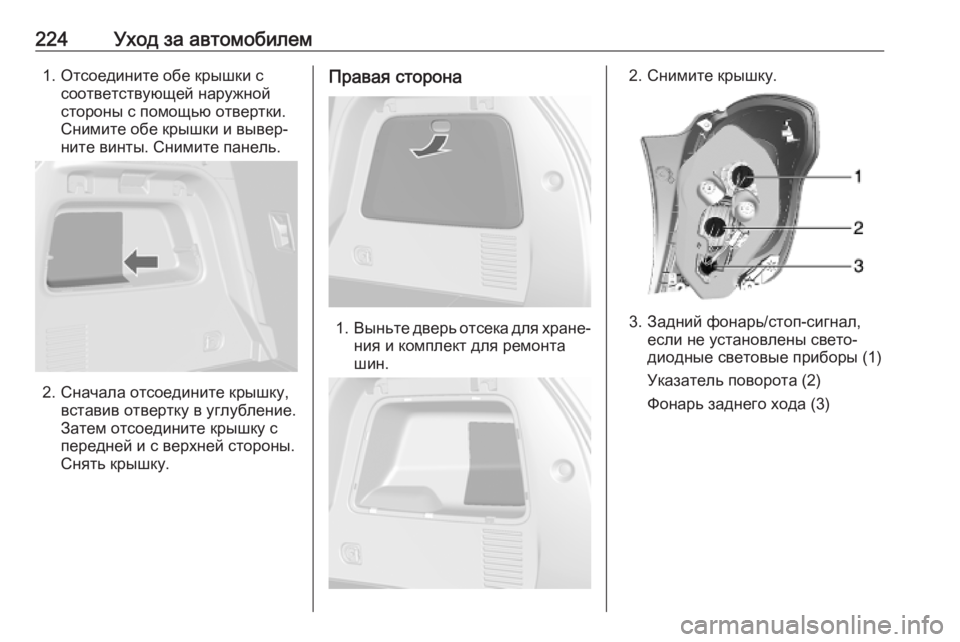

224Уход за автомобилем1. Отсоедините обе крышки ссоответствующей наружной
стороны с помощью отвертки.
Снимите обе крышки и вывер‐
ните винты. Снимите панель.
2. Сначала отсоедините крышку, вставив отвертку в углубление.
Затем отсоедините крышку с
передней и с верхней стороны.
Снять крышку.
Правая сторона
1. Выньте дверь отсека для хране‐
ния и комплект для ремонта
шин.
2. Снимите крышку.
3. Задний фонарь/стоп-сигнал, если не установлены свето‐
диодные световые приборы (1)
Указатель поворота (2)
Фонарь заднего хода (3)

Уход за автомобилем225
4. Извлеките патрон лампы.Демонтируйте и замените
лампу.
5. Вставьте патрон лампы в задний фонарь в сборе. Уста‐
новите задний фонарь на кузов
и затяните винты. Установите
крышки и защелкните фикса‐
торы.
6. Включите зажигание, включите и проверьте работу всех огней.
Освещение номерного
знака
1. Отсоедините светильник с помощью отвертки.
2. Выньте корпус лампы вниз, не тяните его за кабель.
Поверните патрон лампы
против часовой стрелки, пока
он не освободится.
3. Выньте лампу из патрона и установите новую лампу.
4. Вставьте патрон в корпуслампы и поверните его по часо‐вой стрелке.
5. Вставьте корпус лампы и закре‐
пите его отверткой.
Задний противотуманный фонарь
Доступ к лампам осуществляется
со стороны днища.

226Уход за автомобилем

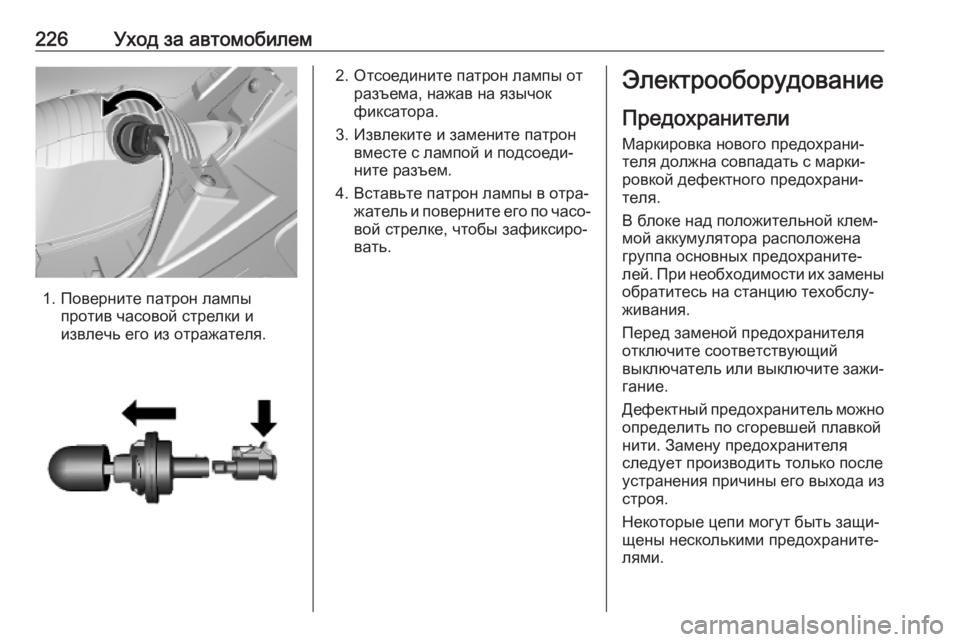

1. Поверните патрон лампыпротив часовой стрелки иизвлечь его из отражателя.
2. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон лампы в отра‐ жатель и поверните его по часо‐
вой стрелке, чтобы зафиксиро‐
вать.Электрооборудование
Предохранители
Маркировка нового предохрани‐ теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В блоке над положительной клем‐
мой аккумулятора расположена
группа основных предохраните‐
лей. При необходимости их замены обратитесь на станцию техобслу‐
живания.
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.
Дефектный предохранитель можно определить по сгоревшей плавкой
нити. Замену предохранителя
следует производить только после
устранения причины его выхода из
строя.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.

Уход за автомобилем227Кроме того, в блоке могут быть
установлены дополнительные
предохранители.
Примечание
Некоторые описания блока предо‐
хранителей могут не относиться к
вашему автомобилю.
При осмотре блока предохраните‐ лей обратите внимание на марки‐
ровочную табличку.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐

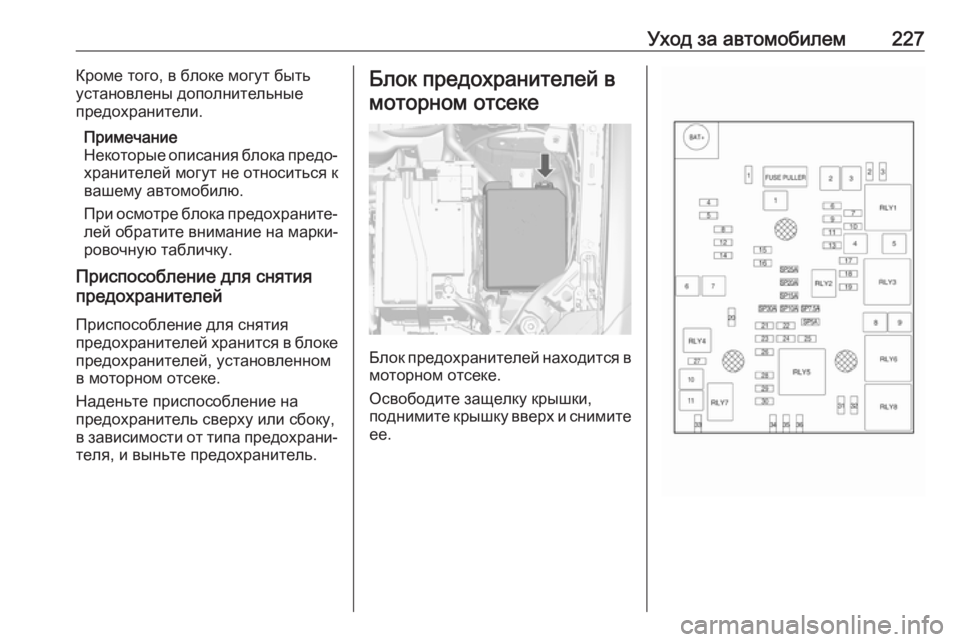

теля, и выньте предохранитель.Блок предохранителей в
моторном отсеке
Блок предохранителей находится в
моторном отсеке.
Освободите защелку крышки,
поднимите крышку вверх и снимите ее.

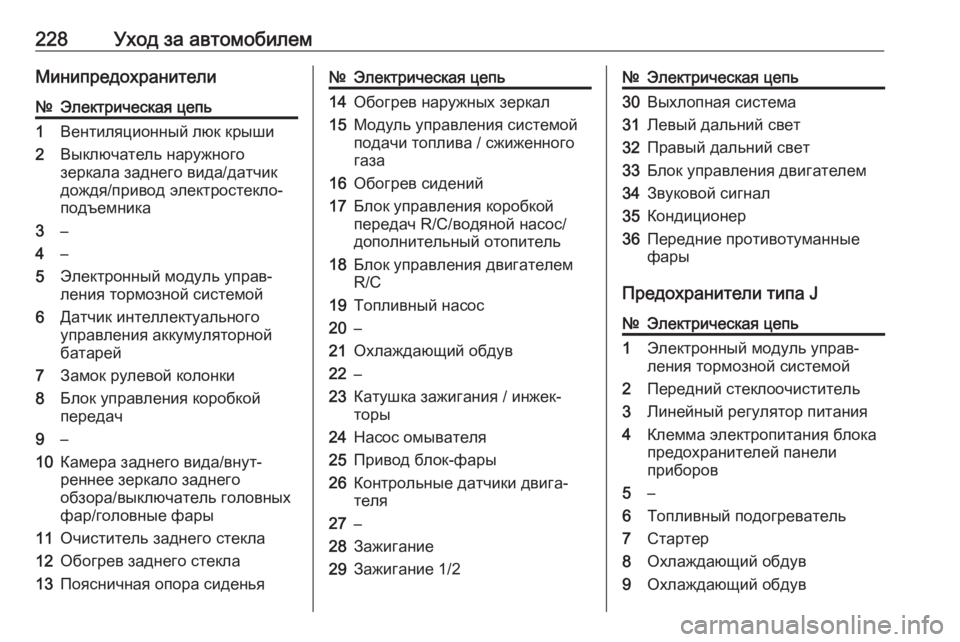

228Уход за автомобилемМинипредохранители№Электрическая цепь1Вентиляционный люк крыши2Выключатель наружного
зеркала заднего вида/датчик
дождя/привод электростекло‐
подъемника3–4–5Электронный модуль управ‐
ления тормозной системой6Датчик интеллектуального
управления аккумуляторной
батарей7Замок рулевой колонки8Блок управления коробкой
передач9–10Камера заднего вида/внут‐ реннее зеркало заднего
обзора/выключатель головных
фар/головные фары11Очиститель заднего стекла12Обогрев заднего стекла13Поясничная опора сиденья№Электрическая цепь14Обогрев наружных зеркал15Модуль управления системой
подачи топлива / сжиженного
газа16Обогрев сидений17Блок управления коробкой
передач R/C/водяной насос/
дополнительный отопитель18Блок управления двигателем
R/C19Топливный насос20–21Охлаждающий обдув22–23Катушка зажигания / инжек‐
торы24Насос омывателя25Привод блок-фары26Контрольные датчики двига‐
теля27–28Зажигание29Зажигание 1/2№Электрическая цепь30Выхлопная система31Левый дальний свет32Правый дальний свет33Блок управления двигателем34Звуковой сигнал35Кондиционер36Передние противотуманные
фары
Предохранители типа J
№Электрическая цепь1Электронный модуль управ‐
ления тормозной системой2Передний стеклоочиститель3Линейный регулятор питания4Клемма электропитания блока
предохранителей панели
приборов5–6Топливный подогреватель7Стартер8Охлаждающий обдув9Охлаждающий обдув
