Уход за автомобилем229№Электрическая цепь10Модуль управления двига‐
телем / калильная свеча11Стартер

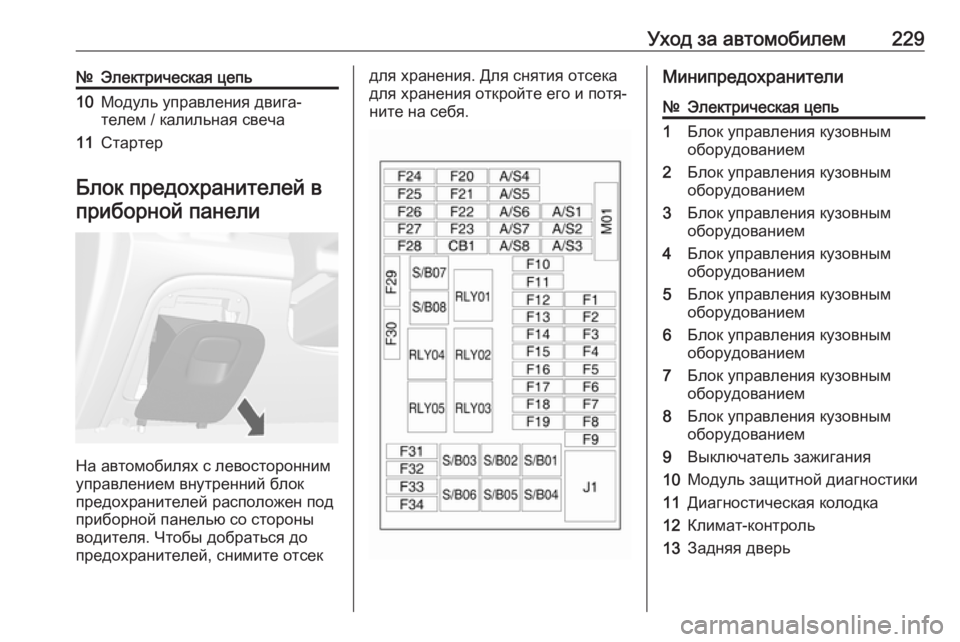

Блок предохранителей в
приборной панели
На автомобилях с левосторонним
управлением внутренний блок предохранителей расположен под
приборной панелью со стороны
водителя. Чтобы добраться до
предохранителей, снимите отсек
для хранения. Для снятия отсека
для хранения откройте его и потя‐
ните на себя.Минипредохранители№Электрическая цепь1Блок управления кузовным
оборудованием2Блок управления кузовным
оборудованием3Блок управления кузовным
оборудованием4Блок управления кузовным
оборудованием5Блок управления кузовным
оборудованием6Блок управления кузовным
оборудованием7Блок управления кузовным
оборудованием8Блок управления кузовным
оборудованием9Выключатель зажигания10Модуль защитной диагностики11Диагностическая колодка12Климат-контроль13Задняя дверь

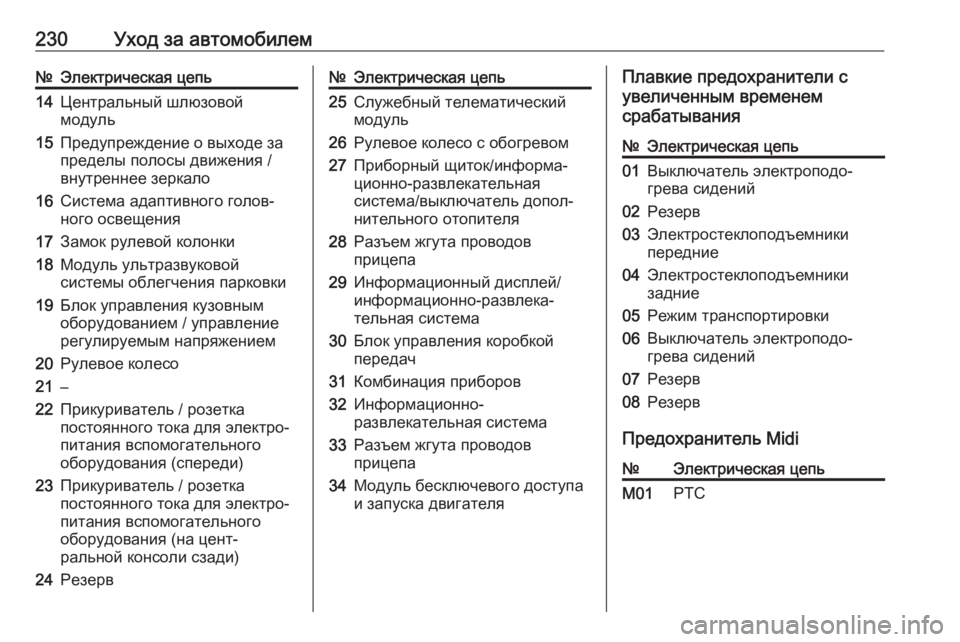

230Уход за автомобилем№Электрическая цепь14Центральный шлюзовой
модуль15Предупреждение о выходе за
пределы полосы движения /
внутреннее зеркало16Система адаптивного голов‐
ного освещения17Замок рулевой колонки18Модуль ультразвуковой
системы облегчения парковки19Блок управления кузовным
оборудованием / управление
регулируемым напряжением20Рулевое колесо21–22Прикуриватель / розетка
постоянного тока для электро‐
питания вспомогательного
оборудования (спереди)23Прикуриватель / розетка
постоянного тока для электро‐
питания вспомогательного
оборудования (на цент‐
ральной консоли сзади)24Резерв№Электрическая цепь25Служебный телематический
модуль26Рулевое колесо с обогревом27Приборный щиток/информа‐
ционно-развлекательная
система/выключатель допол‐
нительного отопителя28Разъем жгута проводов
прицепа29Информационный дисплей/
информационно-развлека‐
тельная система30Блок управления коробкой
передач31Комбинация приборов32Информационно-
развлекательная система33Разъем жгута проводов
прицепа34Модуль бесключевого доступа
и запуска двигателяПлавкие предохранители с
увеличенным временем
срабатывания№Электрическая цепь01Выключатель электроподо‐
грева сидений02Резерв03Электростеклоподъемники
передние04Электростеклоподъемники
задние05Режим транспортировки06Выключатель электроподо‐
грева сидений07Резерв08Резерв
Предохранитель Midi
№Электрическая цепьM01PTC

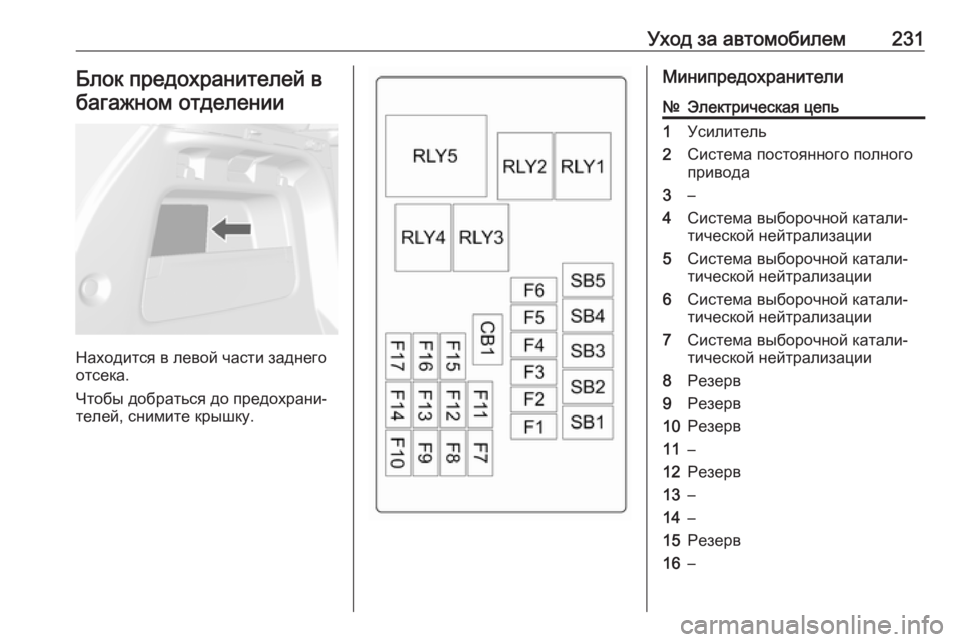

Уход за автомобилем231Блок предохранителей вбагажном отделении
Находится в левой части заднего
отсека.
Чтобы добраться до предохрани‐
телей, снимите крышку.
Минипредохранители№Электрическая цепь1Усилитель2Система постоянного полного
привода3–4Система выборочной катали‐
тической нейтрализации5Система выборочной катали‐
тической нейтрализации6Система выборочной катали‐
тической нейтрализации7Система выборочной катали‐
тической нейтрализации8Резерв9Резерв10Резерв11–12Резерв13–14–15Резерв16–

232Уход за автомобилем№Электрическая цепь17–18–
Плавкие предохранители с
увеличенным временем
срабатывания
№Электрическая цепь1Преобразователь постоянного
напряжения в постоянное на
400 Вт2Преобразователь постоянного
напряжения в постоянное на

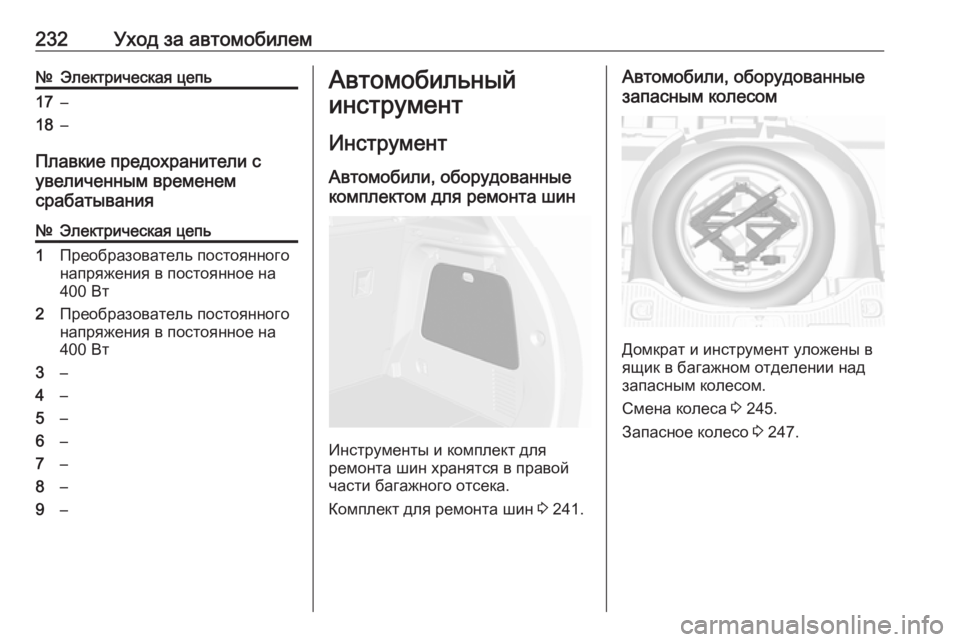

400 Вт3–4–5–6–7–8–9–Автомобильный
инструмент
Инструмент Автомобили, оборудованные
комплектом для ремонта шин
Инструменты и комплект для
ремонта шин хранятся в правой части багажного отсека.
Комплект для ремонта шин 3 241.
Автомобили, оборудованные
запасным колесом
Домкрат и инструмент уложены в
ящик в багажном отделении над запасным колесом.
Смена колеса 3 245.
Запасное колесо 3 247.

Уход за автомобилем233Колеса и шины
Состояние шин, состояние
колес
Переезжайте бордюры медленно и по возможности под прямым углом.
При пересечении острых кромок
можно повредить шину и колесо.
Во время стоянки не притирайтесь
шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины позволяют повыситьуровень безопасности движения
при температурах ниже 7 °C и
поэтому должны устанавливаться
на все колеса.
Для зимних шин разрешены все
типоразмеры 3 273.В тех странах, где это предусмот‐
рено правилами, установите в поле
зрения водителя наклейку с инфор‐ мацией о предельной скорости.
Использование зимних шин может
привести к снижению сцепления на сухом покрытии, повышению шума
и ускоренному износу протектора.
Следует учитывать, что после
перехода на зимние шины управ‐
ляемость и тормозной путь автомо‐
биля изменятся.
При использовании зимних шин: ● шины на всех четырех колесах
должны быть от одного произ‐ водителя и иметь одинаковый
рисунок протектора.
● допускается использовать только радиальные шины того
же размера и с тем же индек‐
сом нагрузки и индексом скоро‐
сти, что и шины, установлен‐ ные на автомобиль заводом-
изготовителем.
Для установленных заводом-изго‐
товителем шин с индексом скоро‐
сти H, V, W, Y и ZR зимние аналоги
с тем же индексом скорости могут быть недоступны. При использова‐нии зимних шин с более низким
индексом скорости не следует
превышать предусмотренную для
них максимальную скорость.
Обозначение шин
Например, 215/60 R 16 95 H215:ширина шины в мм60:отношение высоты попереч‐
ного сечения шины к ширине
профиля в процентахR:конструкция шины: Радиаль‐ наяRF:тип: RunFlat16:диаметр обода колеса в
дюймах95:коэффициент грузоподъем‐
ности, например, 95 соответ‐ ствует 690 килограммамH:индекс скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч

234Уход за автомобилемВыбирайте шины, индекс скорости
которых соответствует максималь‐ ной скорости движения вашего
автомобиля.
Указанная максимальная скорость
достигается для автомобиля с
водителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие
дополнительного оборудования
может привести к снижению макси‐
мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 269.
Шины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так, чтобы они вращались в направле‐
нии движения. Направление
вращения шины указывает символ
(например, стрелка) на боковине
шины.Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед
каждой длительной поездкой. Не
забудьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Давление в шинах 3 273.
Табличка с данными о давлении в
шинах расположена на раме левой или правой двери и содержит
информацию о типоразмерах шин,
установленных изготовителем
автомобиля, и о рекомендованном
давлении воздуха в шинах.
Для стран за пределами ЕС давле‐ ние в шинах не зависит от нагрузки.
Данные о давлении приведены для холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
Система поддержания давления в
шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в
шинах снижается безопасность, ухудшаются ходовые качества,
комфортность, расход топлива и
увеличивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое
давление воздуха необходимо
поддерживать в шинах, действуйте следующим образом:
1. Установите код двигателя. Сведения о двигателе 3 267.
2. Установите тип шин.

Уход за автомобилем235В таблицах указано давление
воздуха в шинах для всех возмож‐
ных комбинаций 3 273.
Тип шин, рекомендованный для
вашего автомобиля, указан в его
сертификате соответствия ЕС или
в других регистрационных доку‐
ментах.
Водитель обязан следить за давле‐
нием воздуха в шинах и поддержи‐ вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление
может привести к сильному
нагреву шин и их внутренним повреждениям, способным
вызвать расслоение протек‐
тора, а на высокой скорости
даже разрыв шины.
9 Предупреждение
Для некоторых моделей шин
рекомендованное давление
накачки, указанное в таблице,
может превосходить макси‐
мальное давление, указанное
на шине. Ни в коем случае не
превышайте максимальное
давление, указанное на шине.
Зависимость от температуры
Давление воздуха зависит от
температуры шины. Во время
движения шина разогревается, и
давление в ней увеличивается.
Давление в шинах, указанное на
наклейке и в таблице с данными о
давлении в шинах, приводится для температуры 20 °C.
При увеличении температуры на
10 °C давление возрастает почти
на 10 кПа. Это необходимо учиты‐ вать при проверке нагретых шин.
Давление, отображаемое на
дисплее информационного центра
водителя, соответствует фактиче‐
скому давлению воздуха в шинах.
Падение этого значения после
охлаждения шины не является
признаком утечки воздуха.
Система контроля
давления в шинах
Система контроля давления в
шинах при скорости движения
автомобиля выше определенного
предела ежеминутно проверяет
давление по всех четырех шинах.Внимание
Система контроля давления воздуха в шинах способна пред‐ упредить водителя только о
снижении давления в шинах, и
ее наличие не отменяет необхо‐ димости регулярного ухода за
шинами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в
шинах является обязательным,
использование колес без датчи‐
ков давления приведет к тому, что

236Уход за автомобилемразрешение на эксплуатацию
автомобиля будет недействи‐
тельно.
Текущее давление воздуха в
шинах можно отобразить на
дисплее информационного центра
водителя.
Дисплей Midlevel:
Выберите страницу " Контроль
давления в шинах " в меню "Меню
информации автомобиля " ? на
дисплее информационного центра водителя 3 109.
Дисплей Uplevel:
Выберите страницу " Контроль
давления в шинах " в меню
" Информация " на дисплее инфор‐
мационного центра водителя
3 109.
О состоянии системы и падении
давления в отдельных шинах води‐
тель извещается посредством вывода на дисплей информацион‐ного центра водителя предупреж‐
дающих сообщений.
Предупреждения выводятся систе‐
мой с учетом температуры шин.
Зависимость от температуры
3 234.
В случае выявления падения
давления воздуха в шине заго‐
рится сигнализатор w 3 106.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐ виться и довести давление воздуха в шинах до рекомендуемого уровня3 273.
Если w мигает в течение
60-90 секунд и затем загорается
постоянно, в системе имеется
неисправность. Проконсультируй‐
тесь на станции техобслуживания.
После накачки шин может потребо‐
ваться проехать некоторое время,
чтобы обновить значения давле‐
ния в шинах в информационном
центре водителя. В течение этого
времени может гореть w.
Если сигнализатор w включается
при низкой температуре и гаснет
после того, как автомобиль

Уход за автомобилем237пройдет какое-то расстояние, это
может означать, что давление
воздуха в шинах близко к критиче‐ ски низкому уровню. Проверьте
давление в шинах.
Информационные сообщения
3 116.
Если необходимо увеличить или
уменьшить давление в шинах,
следует предварительно выклю‐
чить зажигание.
Допускается устанавливать только шины с датчиками давления. В
противном случае давление
воздуха в шинах не будет отобра‐
жаться, а сигнализатор w будет
гореть постоянно.
Запасное колесо, а также времен‐
ное запасное колесо не комплек‐
туется датчиком давления.
Система контроля давления в
шинах не может контролировать давление в таких шинах. Загорится
индикатор w. При этом система
продолжает контролировать
давление в шинах остальных трех
колес.Коммерческие жидкости для
ремонта шин могут повредить
систему. Можно использовать
ремкомплекты, разрешенные
заводом-изготовителем.
Использование электронных
приборов или нахождение вблизи
объектов, транслирующих сигналы
на радиочастотах, близких к часто‐
там сигналов датчиков системы
контроля давления воздуха в
шинах, может привести к сбоям в
работе системы.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы контроля
давления воздуха в шинах. Для
вкручивающегося датчика: заме‐
ните сердечник вентиля и уплотни‐
тельное кольцо. Для датчика на
зажиме: замените весь золотник
клапана.
Загруженность автомобиля Давление воздуха в шинах должно
соответствовать максимально
допустимой нагрузке, указанной на
этикетке или в таблице 3 273.
Выберите нужное значение пара‐метра в меню Нагрузка на шины на
экране дисплея информационного
центра водителя, Меню
информации автомобиля 3 109.
Это значение применяется при
выводе предупреждений о давле‐
нии воздуха в шинах.
Меню Нагрузка на шины выводится
на экран только когда автомобиль остановлен и приведен в действие
стояночный тормоз. В автомоби‐
лях с автоматической коробкой
передач рычаг селектора должен
находиться в положении P.
Дисплей Midlevel:

238Уход за автомобилемВыберите страницу "Нагрузка на
шины " в меню " Меню информации
автомобиля " ? на дисплее
информационного центра води‐
теля 3 109.
● Низкая для комфортной езды
при загрузке до трех человек.
● Эко для экономичной езды при
загрузке до трех человек.
● Макс для полной загрузки.
Дисплей Uplevel:
Выберите страницу " Нагрузка на
шины " в меню " Опции" на дисплее
информационного центра води‐
теля 3 109.
● Низкая для комфортной езды
при загрузке до трех человек.
● Эко для экономичной езды при
загрузке до трех человек.
● Макс для полной загрузки.
Процедура приписки датчиков
давления воздуха в шинах
Каждый датчик давления воздуха в
шине имеет уникальный идентифи‐ кационный код. Идентификацион‐
ный код необходимо привязать к
новому положению шины после
перестановки шин или колес в сборе, а также после замены
одного либо нескольких датчиков.
Процедуру привязки датчиков
системы контроля давления
воздуха в шинах также необходимо
выполнить после замены запас‐
ного колеса рабочим колесом,
имеющим датчик давления в шине.
С началом следующего цикла
зажигания индикатор неисправно‐
сти w и предупреждение на экране
дисплея информационного центра
водителя должны погаснуть. В
ходе процедуры с помощью
специального программаторавыполняется привязка датчиков к
положениям колес в следующем
порядке: левое переднее колесо, правое переднее колесо, правое
заднее колесо, левое заднее
колесо. Сигнал поворота в текущей активной позиции горит непре‐
рывно, пока не завершится
привязка датчика.
Обратитесь за помощью на стан‐
цию техобслуживания. На привязку
датчика первого колеса отводится
две минуты, а на привязку всех
четырех - в общей сложности пять
минут. Если выполнение необходи‐
мых действий занимает больше
времени, процедура будет
прервана и ее потребуется выпол‐ нить заново.
Приписка датчиков давления
воздуха в шинах выполняется
следующим образом:
1. Затяните стояночный тормоз.
2. Включите зажигание.
3. На автомобилях с автоматиче‐ ской КПП: установите рычаг
селектора в положение P.
