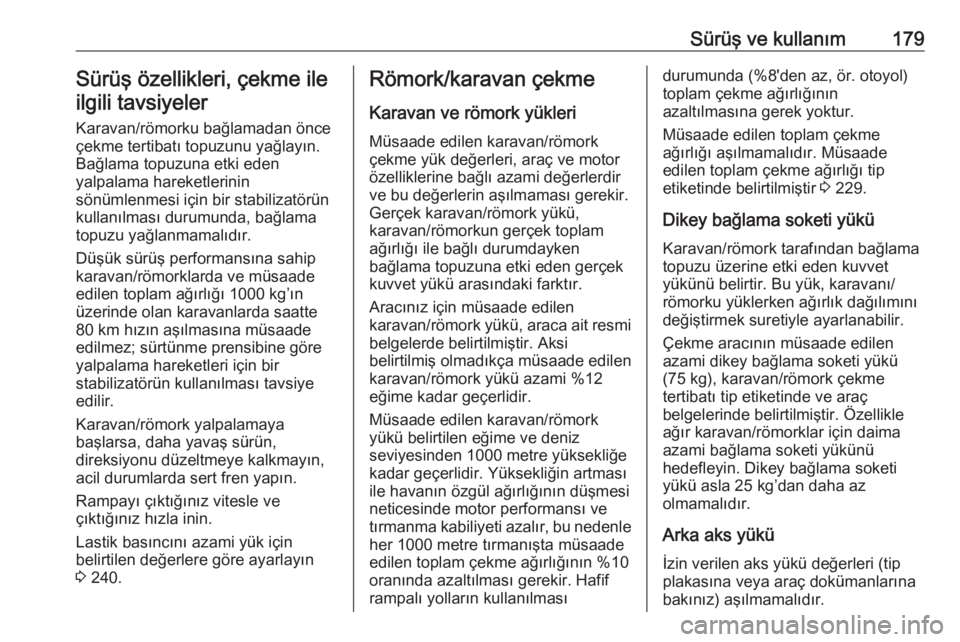

Sürüş ve kullanım179Sürüş özellikleri, çekme ileilgili tavsiyeler
Karavan/römorku bağlamadan önce
çekme tertibatı topuzunu yağlayın.
Bağlama topuzuna etki eden
yalpalama hareketlerinin
sönümlenmesi için bir stabilizatörün
kullanılması durumunda, bağlama
topuzu yağlanmamalıdır.
Düşük sürüş performansına sahip
karavan/römorklarda ve müsaade edilen toplam ağırlığı 1000 kg’ın
üzerinde olan karavanlarda saatte
80 km hızın aşılmasına müsaade
edilmez; sürtünme prensibine göre
yalpalama hareketleri için bir
stabilizatörün kullanılması tavsiye
edilir.
Karavan/römork yalpalamaya
başlarsa, daha yavaş sürün,
direksiyonu düzeltmeye kalkmayın,
acil durumlarda sert fren yapın.
Rampayı çıktığınız vitesle ve
çıktığınız hızla inin.
Lastik basıncını azami yük için
belirtilen değerlere göre ayarlayın
3 240.Römork/karavan çekme
Karavan ve römork yükleri
Müsaade edilen karavan/römork
çekme yük değerleri, araç ve motor özelliklerine bağlı azami değerlerdir
ve bu değerlerin aşılmaması gerekir. Gerçek karavan/römork yükü,
karavan/römorkun gerçek toplam ağırlığı ile bağlı durumdayken
bağlama topuzuna etki eden gerçek
kuvvet yükü arasındaki farktır.
Aracınız için müsaade edilen
karavan/römork yükü, araca ait resmi belgelerde belirtilmiştir. Aksi
belirtilmiş olmadıkça müsaade edilen
karavan/römork yükü azami %12
eğime kadar geçerlidir.
Müsaade edilen karavan/römork
yükü belirtilen eğime ve deniz
seviyesinden 1000 metre yüksekliğe
kadar geçerlidir. Yüksekliğin artması
ile havanın özgül ağırlığının düşmesi neticesinde motor performansı ve
tırmanma kabiliyeti azalır, bu nedenle
her 1000 metre tırmanışta müsaade
edilen toplam çekme ağırlığının %10
oranında azaltılması gerekir. Hafif
rampalı yolların kullanılmasıdurumunda (%8'den az, ör. otoyol)
toplam çekme ağırlığının
azaltılmasına gerek yoktur.
Müsaade edilen toplam çekme
ağırlığı aşılmamalıdır. Müsaade
edilen toplam çekme ağırlığı tip
etiketinde belirtilmiştir 3 229.
Dikey bağlama soketi yükü
Karavan/römork tarafından bağlama
topuzu üzerine etki eden kuvvet
yükünü belirtir. Bu yük, karavanı/
römorku yüklerken ağırlık dağılımını
değiştirmek suretiyle ayarlanabilir.
Çekme aracının müsaade edilen
azami dikey bağlama soketi yükü
(75 kg), karavan/römork çekme
tertibatı tip etiketinde ve araç
belgelerinde belirtilmiştir. Özellikle
ağır karavan/römorklar için daima azami bağlama soketi yükünü
hedefleyin. Dikey bağlama soketi
yükü asla 25 kg’dan daha az
olmamalıdır.
Arka aks yükü İzin verilen aks yükü değerleri (tipplakasına veya araç dokümanlarına
bakınız) aşılmamalıdır.

180Sürüş ve kullanımKaravan/römork çekmeekipmanıDikkat
Römork kullanılmadığı zaman
topuzlu bağlama çubuğu
sökülmelidir.
Topuzlu bağlama çubuğunun
bulunduğu yer
Çeki kancası topuzu kolunun
bulunduğu torba arka eşya saklama
bölmesinin zemininde saklanır.
Kayışı sabitleme halkasına
yerleştirin, iki tur sarın ve çantayı
sabitlemek için kayışı bağlayın.
Çeki kancası topuzu kolunun
yerleştirilmesi
Prizi yerinden çıkartın ve aşağı
katlayın. Topuzlu bağlama çubuğu
yuvasından kapama tapasını çekin ve bagaj bölmesinin eşya koyma
gözünde muhafaza edin.
Topuzlu bağlama çubuğunun gerilme
konumunun kontrol edilmesi
● Döner düğmenin üzerindeki
kırmızı işaret topuzlu bağlama
çubuğunun üzerindeki yeşil
işarete doğru bakmalıdır.
● Döner düğme ve topuzlu bağlama çubuğunun arasındaki
mesafe yaklaşık 6 milimetre
olmalıdır.
● Anahtar c konumunda olmalıdır.

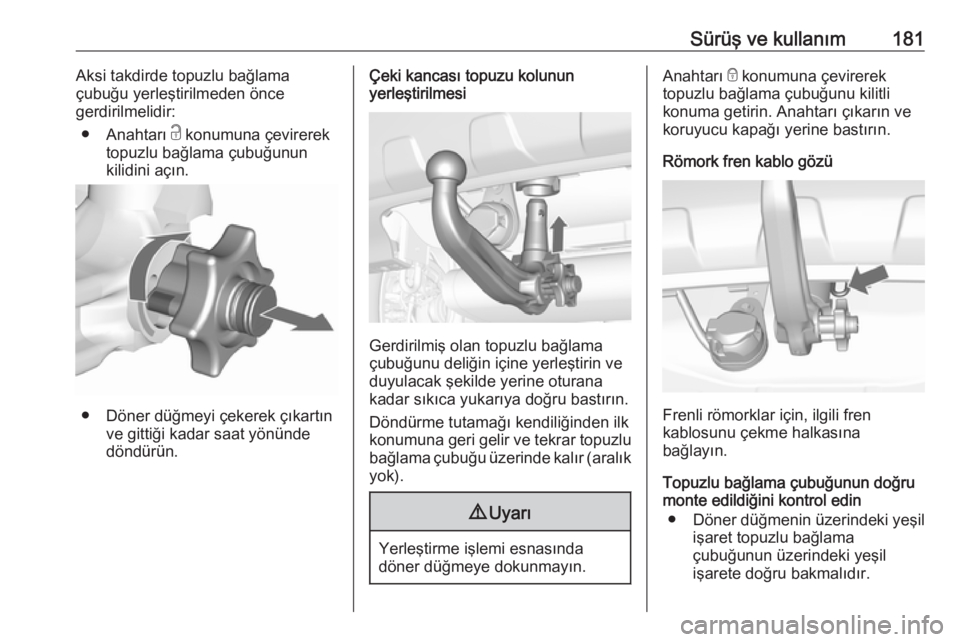

Sürüş ve kullanım181Aksi takdirde topuzlu bağlama
çubuğu yerleştirilmeden önce
gerdirilmelidir:
● Anahtarı c konumuna çevirerek
topuzlu bağlama çubuğunun
kilidini açın.
● Döner düğmeyi çekerek çıkartın ve gittiği kadar saat yönünde
döndürün.
Çeki kancası topuzu kolunun
yerleştirilmesi
Gerdirilmiş olan topuzlu bağlama
çubuğunu deliğin içine yerleştirin ve
duyulacak şekilde yerine oturana
kadar sıkıca yukarıya doğru bastırın.
Döndürme tutamağı kendiliğinden ilk
konumuna geri gelir ve tekrar topuzlu
bağlama çubuğu üzerinde kalır (aralık yok).
9 Uyarı
Yerleştirme işlemi esnasında
döner düğmeye dokunmayın.
Anahtarı e konumuna çevirerek
topuzlu bağlama çubuğunu kilitli
konuma getirin. Anahtarı çıkarın ve
koruyucu kapağı yerine bastırın.
Römork fren kablo gözü
Frenli römorklar için, ilgili fren
kablosunu çekme halkasına
bağlayın.
Topuzlu bağlama çubuğunun doğru
monte edildiğini kontrol edin
● Döner düğmenin üzerindeki yeşil
işaret topuzlu bağlama
çubuğunun üzerindeki yeşil
işarete doğru bakmalıdır.

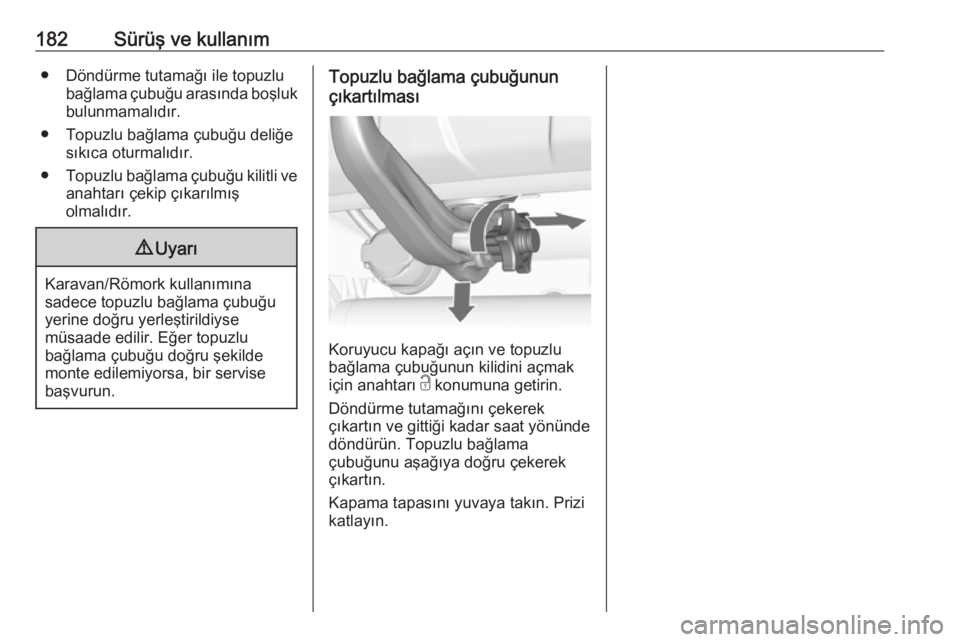

182Sürüş ve kullanım● Döndürme tutamağı ile topuzlubağlama çubuğu arasında boşluk
bulunmamalıdır.
● Topuzlu bağlama çubuğu deliğe sıkıca oturmalıdır.
● Topuzlu bağlama çubuğu kilitli ve
anahtarı çekip çıkarılmış
olmalıdır.9 Uyarı
Karavan/Römork kullanımına
sadece topuzlu bağlama çubuğu
yerine doğru yerleştirildiyse
müsaade edilir. Eğer topuzlu
bağlama çubuğu doğru şekilde
monte edilemiyorsa, bir servise
başvurun.
Topuzlu bağlama çubuğunun
çıkartılması
Koruyucu kapağı açın ve topuzlu
bağlama çubuğunun kilidini açmak
için anahtarı c konumuna getirin.
Döndürme tutamağını çekerek
çıkartın ve gittiği kadar saat yönünde döndürün. Topuzlu bağlama
çubuğunu aşağıya doğru çekerek
çıkartın.
Kapama tapasını yuvaya takın. Prizi
katlayın.

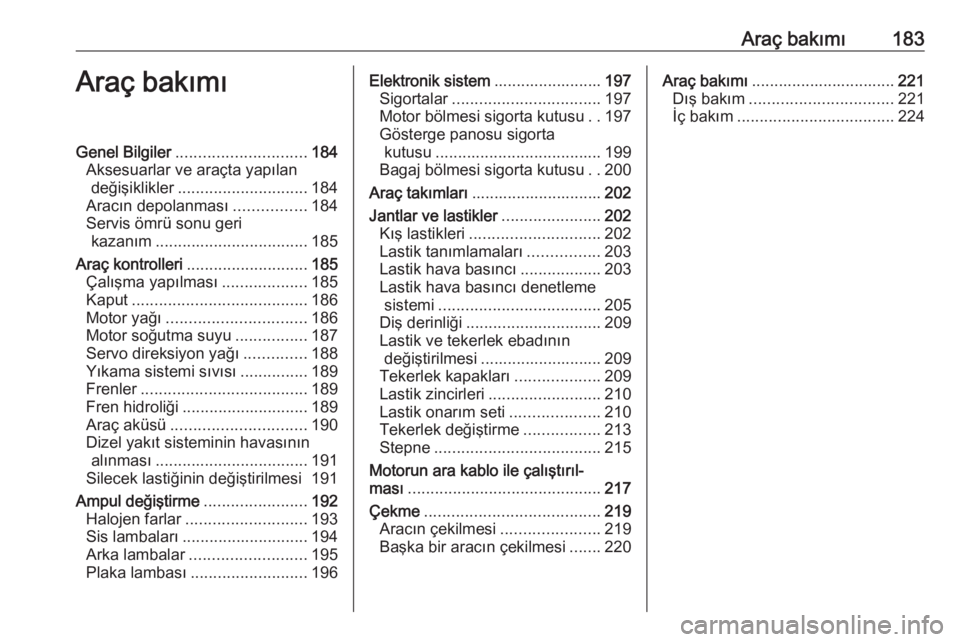

Araç bakımı183Araç bakımıGenel Bilgiler............................. 184
Aksesuarlar ve araçta yapılan değişiklikler ............................. 184
Aracın depolanması ................184
Servis ömrü sonu geri kazanım .................................. 185
Araç kontrolleri ........................... 185
Çalışma yapılması ...................185
Kaput ....................................... 186
Motor yağı ............................... 186
Motor soğutma suyu ................187
Servo direksiyon yağı ..............188
Yıkama sistemi sıvısı ...............189
Frenler ..................................... 189
Fren hidroliği ............................ 189
Araç aküsü .............................. 190
Dizel yakıt sisteminin havasının alınması .................................. 191
Silecek lastiğinin değiştirilmesi 191
Ampul değiştirme .......................192
Halojen farlar ........................... 193
Sis lambaları ............................ 194
Arka lambalar .......................... 195
Plaka lambası .......................... 196Elektronik sistem ........................197
Sigortalar ................................. 197
Motor bölmesi sigorta kutusu ..197
Gösterge panosu sigorta kutusu ..................................... 199
Bagaj bölmesi sigorta kutusu ..200
Araç takımları ............................. 202
Jantlar ve lastikler ......................202
Kış lastikleri ............................. 202
Lastik tanımlamaları ................203
Lastik hava basıncı ..................203
Lastik hava basıncı denetleme sistemi .................................... 205
Diş derinliği .............................. 209
Lastik ve tekerlek ebadının değiştirilmesi ........................... 209
Tekerlek kapakları ...................209
Lastik zincirleri ......................... 210
Lastik onarım seti ....................210
Tekerlek değiştirme .................213
Stepne ..................................... 215
Motorun ara kablo ile çalıştırıl‐
ması ........................................... 217
Çekme ....................................... 219
Aracın çekilmesi ......................219
Başka bir aracın çekilmesi .......220Araç bakımı ................................ 221
Dış bakım ................................ 221
İç bakım ................................... 224

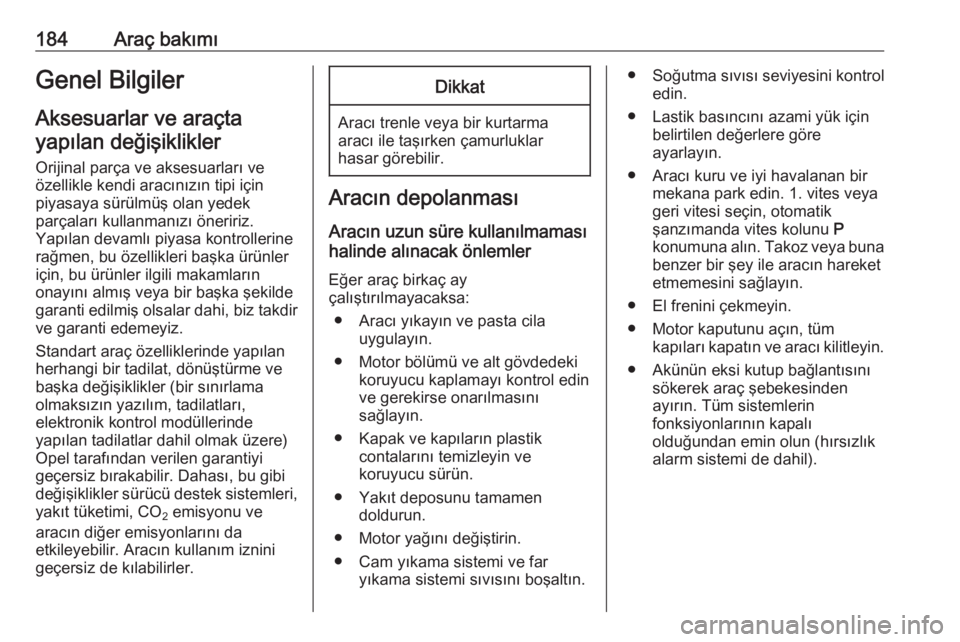

184Araç bakımıGenel BilgilerAksesuarlar ve araçtayapılan değişiklikler
Orijinal parça ve aksesuarları ve
özellikle kendi aracınızın tipi için
piyasaya sürülmüş olan yedek
parçaları kullanmanızı öneririz.
Yapılan devamlı piyasa kontrollerine
rağmen, bu özellikleri başka ürünler
için, bu ürünler ilgili makamların
onayını almış veya bir başka şekilde
garanti edilmiş olsalar dahi, biz takdir
ve garanti edemeyiz.
Standart araç özelliklerinde yapılan
herhangi bir tadilat, dönüştürme ve
başka değişiklikler (bir sınırlama
olmaksızın yazılım, tadilatları,
elektronik kontrol modüllerinde
yapılan tadilatlar dahil olmak üzere)
Opel tarafından verilen garantiyi
geçersiz bırakabilir. Dahası, bu gibi
değişiklikler sürücü destek sistemleri, yakıt tüketimi, CO 2 emisyonu ve
aracın diğer emisyonlarını da
etkileyebilir. Aracın kullanım iznini
geçersiz de kılabilirler.Dikkat
Aracı trenle veya bir kurtarma aracı ile taşırken çamurluklar
hasar görebilir.
Aracın depolanması
Aracın uzun süre kullanılmaması
halinde alınacak önlemler
Eğer araç birkaç ay
çalıştırılmayacaksa:
● Aracı yıkayın ve pasta cila uygulayın.
● Motor bölümü ve alt gövdedeki koruyucu kaplamayı kontrol edin
ve gerekirse onarılmasını
sağlayın.
● Kapak ve kapıların plastik contalarını temizleyin ve
koruyucu sürün.
● Yakıt deposunu tamamen doldurun.
● Motor yağını değiştirin.
● Cam yıkama sistemi ve far yıkama sistemi sıvısını boşaltın.
●Soğutma sıvısı seviyesini kontrol
edin.
● Lastik basıncını azami yük için belirtilen değerlere göre
ayarlayın.
● Aracı kuru ve iyi havalanan bir mekana park edin. 1. vites veya
geri vitesi seçin, otomatik
şanzımanda vites kolunu P
konumuna alın. Takoz veya buna
benzer bir şey ile aracın hareket
etmemesini sağlayın.
● El frenini çekmeyin.
● Motor kaputunu açın, tüm kapıları kapatın ve aracı kilitleyin.
● Akünün eksi kutup bağlantısını sökerek araç şebekesinden
ayırın. Tüm sistemlerin
fonksiyonlarının kapalı
olduğundan emin olun (hırsızlık
alarm sistemi de dahil).

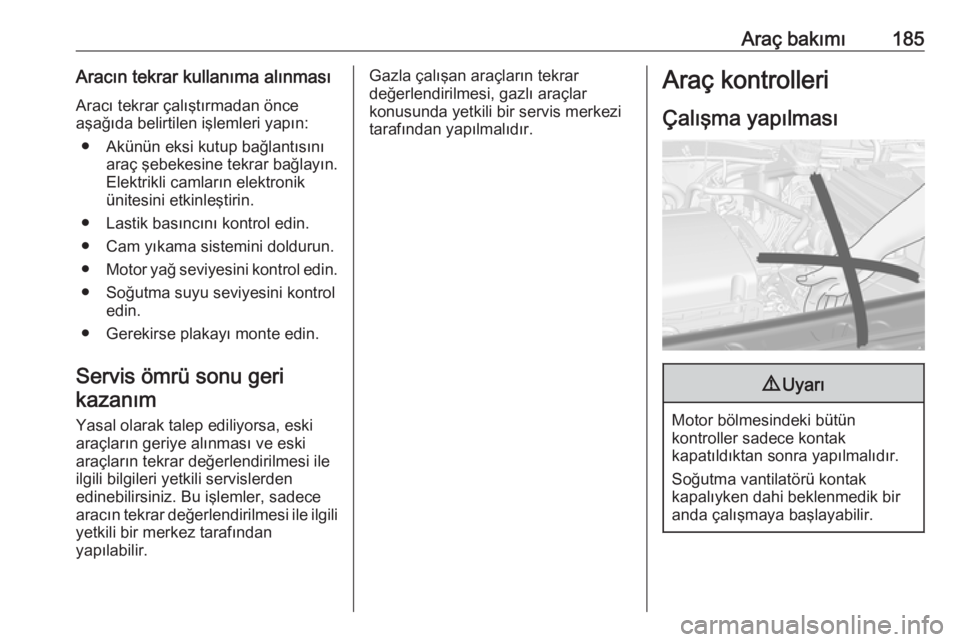

Araç bakımı185Aracın tekrar kullanıma alınmasıAracı tekrar çalıştırmadan önce
aşağıda belirtilen işlemleri yapın:
● Akünün eksi kutup bağlantısını araç şebekesine tekrar bağlayın.
Elektrikli camların elektronik
ünitesini etkinleştirin.
● Lastik basıncını kontrol edin. ● Cam yıkama sistemini doldurun.
● Motor yağ seviyesini kontrol edin.
● Soğutma suyu seviyesini kontrol edin.
● Gerekirse plakayı monte edin.
Servis ömrü sonu geri kazanım
Yasal olarak talep ediliyorsa, eski
araçların geriye alınması ve eski
araçların tekrar değerlendirilmesi ile
ilgili bilgileri yetkili servislerden
edinebilirsiniz. Bu işlemler, sadece
aracın tekrar değerlendirilmesi ile ilgili
yetkili bir merkez tarafından
yapılabilir.Gazla çalışan araçların tekrar
değerlendirilmesi, gazlı araçlar
konusunda yetkili bir servis merkezi
tarafından yapılmalıdır.Araç kontrolleri
Çalışma yapılması9 Uyarı
Motor bölmesindeki bütün
kontroller sadece kontak
kapatıldıktan sonra yapılmalıdır.
Soğutma vantilatörü kontak
kapalıyken dahi beklenmedik bir
anda çalışmaya başlayabilir.

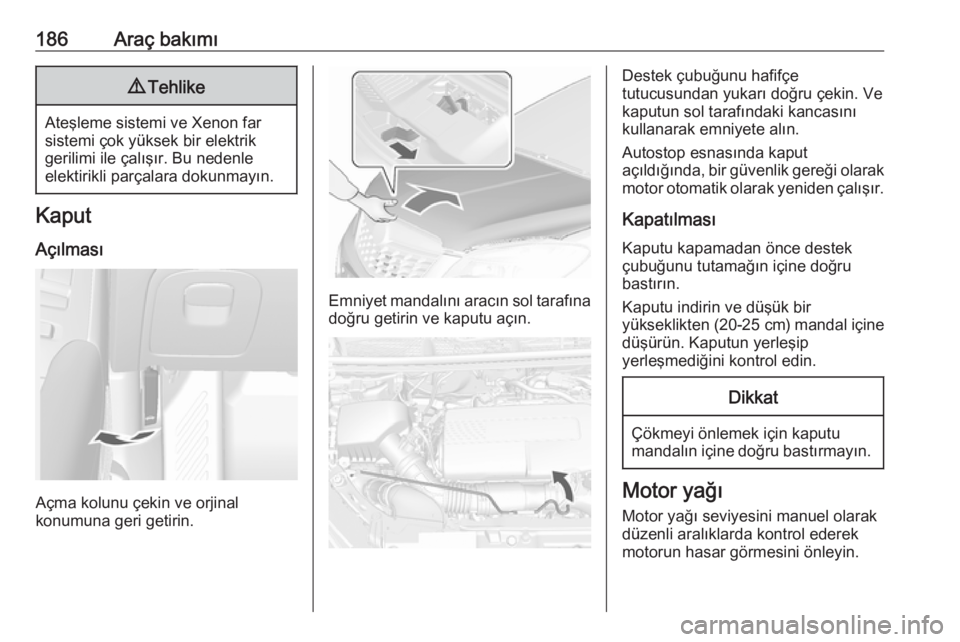

186Araç bakımı9Tehlike
Ateşleme sistemi ve Xenon far
sistemi çok yüksek bir elektrik
gerilimi ile çalışır. Bu nedenle
elektirikli parçalara dokunmayın.
Kaput
Açılması
Açma kolunu çekin ve orjinal
konumuna geri getirin.
Emniyet mandalını aracın sol tarafına
doğru getirin ve kaputu açın.
Destek çubuğunu hafifçe
tutucusundan yukarı doğru çekin. Ve
kaputun sol tarafındaki kancasını
kullanarak emniyete alın.
Autostop esnasında kaput
açıldığında, bir güvenlik gereği olarak motor otomatik olarak yeniden çalışır.
Kapatılması
Kaputu kapamadan önce destek
çubuğunu tutamağın içine doğru
bastırın.
Kaputu indirin ve düşük bir
yükseklikten (20-25 cm ) mandal içine
düşürün. Kaputun yerleşip
yerleşmediğini kontrol edin.Dikkat
Çökmeyi önlemek için kaputu mandalın içine doğru bastırmayın.
Motor yağı
Motor yağı seviyesini manuel olarak düzenli aralıklarda kontrol ederek
motorun hasar görmesini önleyin.

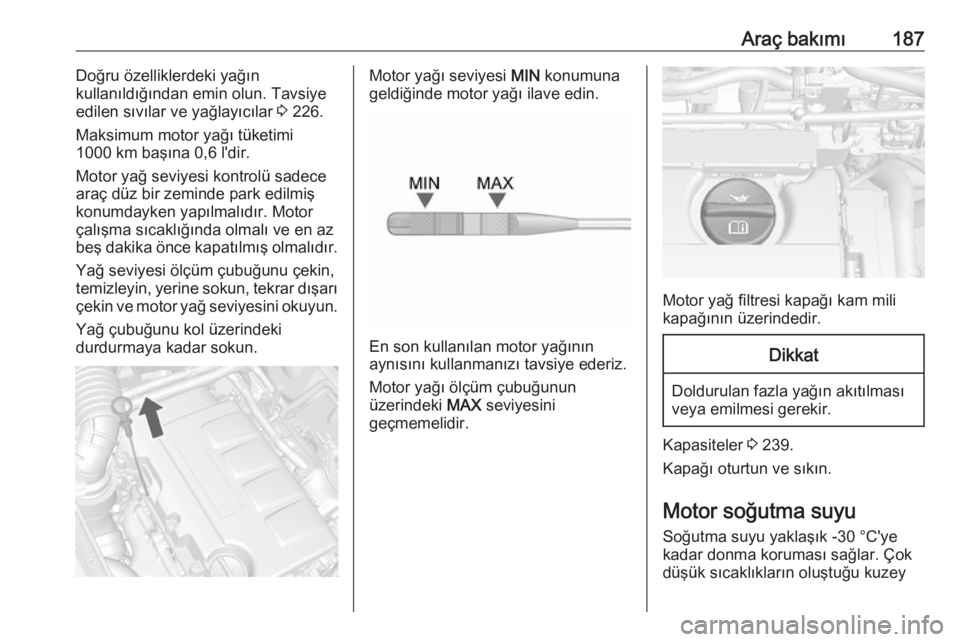

Araç bakımı187Doğru özelliklerdeki yağın
kullanıldığından emin olun. Tavsiye
edilen sıvılar ve yağlayıcılar 3 226.
Maksimum motor yağı tüketimi
1000 km başına 0,6 l'dir.
Motor yağ seviyesi kontrolü sadece
araç düz bir zeminde park edilmiş
konumdayken yapılmalıdır. Motor
çalışma sıcaklığında olmalı ve en az
beş dakika önce kapatılmış olmalıdır.
Yağ seviyesi ölçüm çubuğunu çekin,
temizleyin, yerine sokun, tekrar dışarı
çekin ve motor yağ seviyesini okuyun.
Yağ çubuğunu kol üzerindeki
durdurmaya kadar sokun.Motor yağı seviyesi MIN konumuna
geldiğinde motor yağı ilave edin.
En son kullanılan motor yağının
aynısını kullanmanızı tavsiye ederiz.
Motor yağı ölçüm çubuğunun
üzerindeki MAX seviyesini
geçmemelidir.
Motor yağ filtresi kapağı kam mili
kapağının üzerindedir.
Dikkat
Doldurulan fazla yağın akıtılması
veya emilmesi gerekir.
Kapasiteler 3 239.
Kapağı oturtun ve sıkın.
Motor soğutma suyu Soğutma suyu yaklaşık -30 °C'ye
kadar donma koruması sağlar. Çok
düşük sıcaklıkların oluştuğu kuzey

188Araç bakımıülkelerinde fabrikada doldurulan
antifriz yaklaşık -40 °C'ye kadar
koruma sağlar.Dikkat
Sadece onaylanmış antifriz
kullanın.
Soğutma suyu ve antifriz 3 226.
Soğutma sıvısı seviyesi
Dikkat
Soğutma suyu seviyesinin çok
düşük olması motor hasarlarına
sebep olabilir.
Sistem soğuk olduğu zaman soğutma sıvısı seviyesi dolum çizgisi işaretinin biraz üzerinde olmalıdır. Seviye
düşük ise doldurun.
9 Uyarı
Soğutma suyu kapağını açmadan
önce motorun soğumasını
bekleyin. İçerideki yüksek
basıncın yavaşça çıkması için
soğutma kapağını dikkatle açın.
Doldurmak için temiz içme suyu ile
karıştırılmış 1:1 soğutma sıvısı
kullanınız. Eğer soğutma sıvısı
yoksa, temiz içme suyu kullanınız.
Kapağı oturtun ve sıkın. Soğutma
sıvısı yoğunluğunu kontrol edin ve
kayıp durumunda soğutma sıvısı
kaybına neden olan arızanın bir
servis tarafından giderilmesini
sağlayın.
Servo direksiyon yağıDikkat
Çok küçük bir pislik dahi,
direksiyon sisteminde hasar
oluşturabilir ve sağlıklı çalışmasını önler. Hazne kapağı/yağ çubuğu
sıvı tarafına pislik temas etmesini
veya hazneye pislik girmesini
önleyin.
