OPEL MOKKA X 2018 Informācijas un izklaides sistēmas rokasgrāmata (in Latvian)

Sēdekļi, drošības sistēmas59ISOFIX bērnu drošības sistēmas pieļaujamās uzstādīšanas iespējasSvara kategorijaIzmēra kategorijaSistēmaUz priekšējā
pasažiera sēdekļaAizmugurējā sēdekļa
ārējās sēdvietāsAizmugurējā sēdekļa
vidējā sēdvietāGrupa 0: līdz 10 kgEISO/R1XIL 1XGrupa 0+: līdz 13 kgEISO/R1XIL1XDISO/R2XIL1XCISO/R3XIL1XGrupa I: no 9 līdz 18 kgDISO/R2XIL1XCISO/R3XIL 1XBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupa II: no 15 līdz 25 kgXILXGrupa III: no 22 līdz 36 kgXILX1:pārvietojiet priekšējā pasažiera sēdekli priekšējā pozīcijā vai noregulējiet priekšējā sēdekļa atzveltnes slīpumu pēc
iespējas tālāk un vertikālā pozīcijā, lai bērnu drošības sistēma nesaskartos ar priekšējā sēdekļa atzveltni.IL:piemērota noteiktām ISOFIX drošības sistēmām no "konkrētai automašīnai paredzēto", "ierobežoto" vai "daļējiuniversālo" sistēmu kategorijām. ISOFIX drošības sistēmai jābūt apstiprinātai konkrētajam automašīnas tipam.IUF:piemērota uz priekšu vērstām universālās kategorijas ISOFIX bērnu drošības sistēmām, kas apstiprinātas
izmantošanai šajā svara kategorijā.X:nav atļauts uzstādīt ISOFIX bērnu drošības sistēmu šajā svara kategorijā.

60Sēdekļi, drošības sistēmasISOFIX izmēra klase un sēdeklīša sistēmaA - ISO/F3:uz priekšu vērsta bērnu drošības sistēma lielākā pieļaujamā auguma bērniem svara kategorijā no9 līdz 18 kgB - ISO/F2:uz priekšu vērsta bērnu drošības sistēma mazāka auguma bērniem svara kategorijā no 9 līdz 18 kgB1 - ISO/F2X:uz priekšu vērsta bērnu drošības sistēma mazāka auguma bērniem svara kategorijā no 9 līdz 18 kgC - ISO/R3:uz aizmuguri vērsta bērnu drošības sistēma lielākā pieļaujamā auguma bērniem svara kategorijā līdz
18 kgD - ISO/R2:uz aizmuguri vērsta bērnu drošības sistēma mazāka auguma bērniem svara kategorijā līdz 18 kgE - ISO/R1:uz aizmuguri vērsta bērnu drošības sistēma jaunākā vecuma bērniem svara kategorijā līdz 13 kg

Sēdekļi, drošības sistēmas61ISOFIX bērnu drošībassistēmas
ISOFIX bērnu drošības sistēmas
uzstādīšana bez iebūvētām
vadotnēm
Izmantojiet ISOFIX stiprināšanas
skavas jūsu automašīnai apstiprinātu
ISOFIX bērnu drošības sistēmu
nostiprināšanai. Specifisku ISOFIX
bērnu drošības sistēmu uzstādīšanas
vietas ir apzīmētas tabulā ar burtu
kombināciju IL.
ISOFIX stiprināšanas skavu
atrašanās vietas ir apzīmētas ar
uzšuvēm uz atzveltnes.
ISOFIX bērnu drošības sistēmas
uzstādīšana ar iebūvētām
vadotnēm
Automašīnā montāžas kronšteinu
priekšā var būt ierīkotas vadotnes,
kas atvieglo bērnu drošības sistēmas
uzstādīšanu.

62Sēdekļi, drošības sistēmas
Piestiprinot bērnu drošības sistēmu,
vadotņu vāciņi tiks automātiski atlocīti atpakaļ.
Top-tether (augšējo
atsaišu) stiprināšanas cilpas
Atkarībā no attiecīgajai valstij
paredzētā aprīkojuma jūsu
automašīnā var būt divas vai trīs
stiprināšanas cilpas.
Top-tether (augšējo atsaišu)
stiprināšanas cilpas ir apzīmētas ar
bērnu sēdeklīša simbolu :.Bēru drošības sēdeklīšiem, kas nav
ISOFIX, piestipriniet Top-Tether
(augšējo atsaišu) siksnu pie
Top-Tether (augšējo atsaišu)
stiprināšanas cilpām. To darot,
atsaite jāizver starp abiem
galvasbalsta vadstieņiem.
ISOFIX bērnu drošības sēdeklīšiem
papildus nostiprināšanai ar ISOFIX stiprinājumiem piestipriniet
Top-Tether (augšējo atsaišu) siksnu pie Top-Tether (augšējo atsaišu)
stiprināšanas cilpām. To darot,
atsaite jāizver starp abiem
galvasbalsta vadstieņiem.
Universālās kategorijas ISOFIX
bērnu drošības sistēmu uzstādīšanas vietas ir apzīmētas tabulā ar burtu
kombināciju IUF.

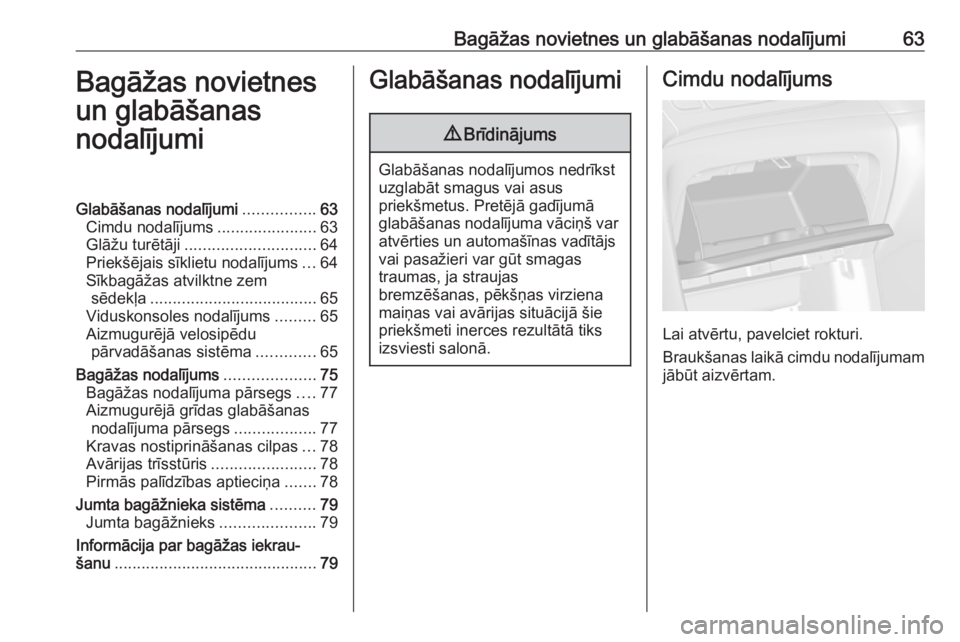

Bagāžas novietnes un glabāšanas nodalījumi63Bagāžas novietnes
un glabāšanas
nodalījumiGlabāšanas nodalījumi ................63
Cimdu nodalījums ......................63
Glāžu turētāji ............................. 64
Priekšējais sīklietu nodalījums ...64
Sīkbagāžas atvilktne zem sēdekļa ..................................... 65
Viduskonsoles nodalījums .........65
Aizmugurējā velosipēdu pārvadāšanas sistēma .............65
Bagāžas nodalījums ....................75
Bagāžas nodalījuma pārsegs ....77
Aizmugurējā grīdas glabāšanas nodalījuma pārsegs ..................77
Kravas nostiprināšanas cilpas ...78
Avārijas trīsstūris .......................78
Pirmās palīdzības aptieciņa .......78
Jumta bagāžnieka sistēma ..........79
Jumta bagāžnieks .....................79
Informācija par bagāžas iekrau‐
šanu ............................................. 79Glabāšanas nodalījumi9Brīdinājums
Glabāšanas nodalījumos nedrīkst
uzglabāt smagus vai asus
priekšmetus. Pretējā gadījumā
glabāšanas nodalījuma vāciņš var atvērties un automašīnas vadītājs
vai pasažieri var gūt smagas
traumas, ja straujas
bremzēšanas, pēkšņas virziena
maiņas vai avārijas situācijā šie
priekšmeti inerces rezultātā tiks
izsviesti salonā.
Cimdu nodalījums
Lai atvērtu, pavelciet rokturi.
Braukšanas laikā cimdu nodalījumam jābūt aizvērtam.

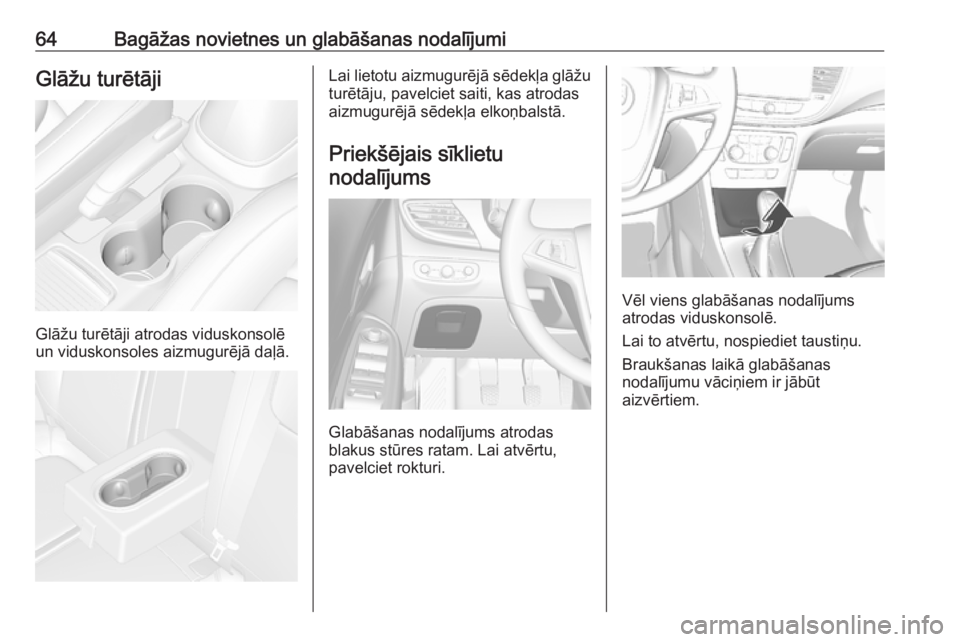

64Bagāžas novietnes un glabāšanas nodalījumiGlāžu turētāji
Glāžu turētāji atrodas viduskonsolē
un viduskonsoles aizmugurējā daļā.
Lai lietotu aizmugurējā sēdekļa glāžu
turētāju, pavelciet saiti, kas atrodas
aizmugurējā sēdekļa elkoņbalstā.
Priekšējais sīklietu
nodalījums
Glabāšanas nodalījums atrodas
blakus stūres ratam. Lai atvērtu,
pavelciet rokturi.
Vēl viens glabāšanas nodalījums
atrodas viduskonsolē.
Lai to atvērtu, nospiediet taustiņu.
Braukšanas laikā glabāšanas
nodalījumu vāciņiem ir jābūt
aizvērtiem.

Bagāžas novietnes un glabāšanas nodalījumi65Sīkbagāžas atvilktne zemsēdekļa
Paceliet atvilktni aiz priekšmalas un
izvelciet to. Lai atvilktni aizvērtu,
iebīdiet to iekšā un nofiksējiet.
Viduskonsoles nodalījums
Spiediet pogu lejup un bīdiet vāciņu
atpakaļ.
Aizmugurējā velosipēdu
pārvadāšanas sistēma
Aizmugurējā pārvadāšanas
sistēma trim velosipēdiem
Aizmugurējā velosipēdu
pārvadāšanas sistēma (Flex-Fix
sistēma) sniedz iespēju piestiprināt
vienu velosipēdu pie izvirzāmas
platformas, kas ierīkota automašīnas
grīdā. Vēl divus velosipēdus var
piestiprināt adapterim. Citu
priekšmetu pārvadāšana nav
pieļaujama.

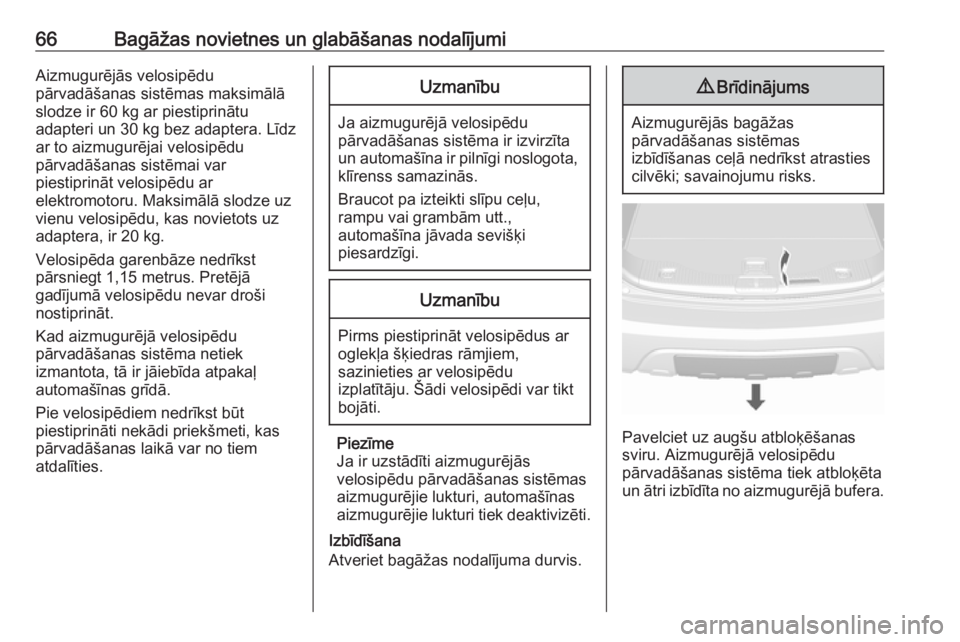

66Bagāžas novietnes un glabāšanas nodalījumiAizmugurējās velosipēdu
pārvadāšanas sistēmas maksimālā
slodze ir 60 kg ar piestiprinātu
adapteri un 30 kg bez adaptera. Līdz
ar to aizmugurējai velosipēdu
pārvadāšanas sistēmai var
piestiprināt velosipēdu ar
elektromotoru. Maksimālā slodze uz
vienu velosipēdu, kas novietots uz
adaptera, ir 20 kg.
Velosipēda garenbāze nedrīkst
pārsniegt 1,15 metrus. Pretējā
gadījumā velosipēdu nevar droši
nostiprināt.
Kad aizmugurējā velosipēdu
pārvadāšanas sistēma netiek
izmantota, tā ir jāiebīda atpakaļ
automašīnas grīdā.
Pie velosipēdiem nedrīkst būt
piestiprināti nekādi priekšmeti, kas
pārvadāšanas laikā var no tiem
atdalīties.Uzmanību
Ja aizmugurējā velosipēdu
pārvadāšanas sistēma ir izvirzīta
un automašīna ir pilnīgi noslogota, klīrenss samazinās.
Braucot pa izteikti slīpu ceļu,
rampu vai grambām utt.,
automašīna jāvada sevišķi
piesardzīgi.
Uzmanību
Pirms piestiprināt velosipēdus ar
oglekļa šķiedras rāmjiem,
sazinieties ar velosipēdu
izplatītāju. Šādi velosipēdi var tikt bojāti.
Piezīme
Ja ir uzstādīti aizmugurējās
velosipēdu pārvadāšanas sistēmas
aizmugurējie lukturi, automašīnas
aizmugurējie lukturi tiek deaktivizēti.
Izbīdīšana
Atveriet bagāžas nodalījuma durvis.
9 Brīdinājums
Aizmugurējās bagāžas
pārvadāšanas sistēmas
izbīdīšanas ceļā nedrīkst atrasties
cilvēki; savainojumu risks.
Pavelciet uz augšu atbloķēšanas
sviru. Aizmugurējā velosipēdu
pārvadāšanas sistēma tiek atbloķēta
un ātri izbīdīta no aizmugurējā bufera.

Bagāžas novietnes un glabāšanas nodalījumi67
Izvelciet aizmugurējo pārvadāšanas
sistēmu ārā līdz galam, līdz tā
nofiksējas ar dzirdamu "klikšķi".
Pārliecinieties, vai sistēmu nav
iespējams iebīdīt atpakaļ bez
atbloķēšanas sviras paraušanas.
9 Brīdinājums
Pie aizmugurējās bagāžas
pārvadāšanas sistēmas drīkst
stiprināt priekšmetus tikai tad, ja
sistēma ir kārtīgi nofiksēta. Ja
jums neizdodas kārtīgi nofiksēt
aizmugurējo bagāžas
pārvadāšanas sistēmu,
nestipriniet pie tās priekšmetus un iebīdiet sistēmu atpakaļ. Meklējiet
palīdzību autoservisā.
Valsts reģistrācijas numura zīmes
turētāja atlocīšana
Paceliet valsts reģistrācijas numura
zīmes turētāju un atlokiet to atpakaļ.
Pirms aizmugurējās velosipēdu
pārvadāšanas sistēmas pirmās
lietošanas reizes piestipriniet tai
reģistrācijas numura zīmi.
Gabarītlukturu atlocīšana
Lai uzstādītu gabarītlukturus,
izņemiet abas tapas ( 1). Izvelciet
gabarītlukturus no turētāja uz priekšu
( 2 ) un lejup un pagrieziet tos uz
sāniem.

68Bagāžas novietnes un glabāšanas nodalījumi
Iespiediet gabarītlukturus turētājā (1)
un ievietojiet tapas ( 2) līdz galam, lai
piestiprinātu lukturus.
Riteņa padziļinājuma atlocīšana
Noņemiet saiti un atlokiet riteņa
padziļinājumu.
Nofiksējiet aizmugurējo velosipēdu pārvadāšanas sistēmu
Noņemiet saiti un pagrieziet abas
satveršanas sviras līdz galam uz
sāniem.
Pretējā gadījumā nevar garantēt drošu funkcionalitāti.
Velosipēdu turētāja montāža
Paceliet turētāja aizmugurējo daļu ( 1)
un pavelciet to atpakaļ.
Uzlokiet turētāju uz augšu ( 2).
