Sitze, Rückhaltesysteme59ISOFIX-Größenklasse und -SitzbeschaffenheitA - ISO/F3:Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐
klasse 9 bis 18 kgB - ISO/F2:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis 18 kgB1 - ISO/F2X:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgC - ISO/R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse bis 18 kgD - ISO/R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kgE - ISO/R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kg

60Sitze, RückhaltesystemeISOFIX-Kindersicherheits‐systeme
Einbau von ISOFIX-
Kindersicherheitssystemen ohne
Permanentführung
Für das Fahrzeug zugelassene
ISOFIX -Kindersicherheitssysteme an
ISOFIX-Befestigungshalterungen
befestigen. Die speziellen Positionen
für ISOFIX-Kindersicherheitssys‐
teme sind in der Tabelle mit IL
gekennzeichnet.
Die ISOFIX-Befestigungshalterun‐
gen sind durch Markierungen auf der
Rückenlehne gekennzeichnet.
Einbau von ISOFIX-
Kindersicherheitssystemen mit
Permanentführung
Bei einigen Fahrzeugen sind vor den
Befestigungshalterungen Führungen
angebracht, die den Einbau des
Kindersicherheitssystems erleich‐
tern.

Sitze, Rückhaltesysteme61
Die Abdeckungen der Führungen
klappen beim Befestigen des Kinder‐
sicherheitssystems automatisch
zurück.
Top-Tether-
Befestigungsösen
Je nach landesspezifischer Ausrüs‐
tung kann das Fahrzeug mit zwei
oder drei Befestigungsösen ausge‐
stattet sein.
Top-Tether-Befestigungsösen sind
mit dem Symbol : für Kinderrückhal‐
tesysteme gekennzeichnet.Bei anderen als ISOFIX-Kinderrück‐
haltesystemen den Top-Tether-Gurt
an den Top-Tether-Befestigungsö‐
sen befestigen. Der Gurt muss
zwischen den beiden Führungsstan‐
gen der Kopfstütze verlaufen.
Bei ISOFIX-Kinderrückhaltesyste‐ men den Top-Tether-Gurt zusätzlich
zur ISOFIX-Halterung an den
Top-Tether-Befestigungsösen befes‐ tigen. Der Gurt muss zwischen den
beiden Führungsstangen der Kopf‐
stütze verlaufen.
Die Positionen für ISOFIX-Kindersi‐
cherheitssysteme der universellen
Kategorie sind in der Tabelle mit IUF
gekennzeichnet.

62StauraumStauraumAblagefächer................................ 62
Handschuhfach ......................... 62
Getränkehalter ........................... 62
Vorderes Ablagefach .................63
Ablagefach unter dem Sitz ........63
Ablagefach in der Mittelkonsole ............................ 64
Heckträgersystem .....................64
Laderaum ..................................... 74
Laderaumabdeckung .................76
Bodenabdeckung ......................76
Verzurrösen ............................... 77
Warndreieck .............................. 77
Verbandstasche ........................77
Dachgepäckträger .......................78
Beladungshinweise ......................78Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzen.
Handschuhfach
Zum Öffnen am Griff ziehen.
Während der Fahrt muss das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Die Getränkehalter befinden sich in
der Mittelkonsole und im hinteren
Bereich der Mittelkonsole.

Stauraum63
Zur Verwendung der Getränkehalter
für die Rücksitze die hintere
Armlehne herausziehen.
Vorderes Ablagefach
Ein Staufach befindet sich neben
dem Lenkrad. Zum Öffnen am Griff
ziehen.
Ein weiteres Ablagefach befindet sich
in der Mittelkonsole.
Zum Öffnen Knopf drücken.
Die Abdeckungen der Ablagefächer sollten während der Fahrt geschlos‐
sen sein.
Ablagefach unter dem Sitz
Ablagefach vorne anheben und
herausziehen. Zum Schließen das Schubfach hineindrücken und einras‐ ten lassen.

64StauraumAblagefach in derMittelkonsole
Knopf drücken und Abdeckung nach
hinten schieben.
Heckträgersystem
Heckträgersystem für drei
Fahrräder
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, ein
Fahrrad auf einem in den Fahrzeug‐ boden integrierten herausziehbarenTräger zu befestigen. Auf einem
Anbaustück können zwei weitere
Fahrräder befestigt werden. Der
Transport anderer Gegenstände ist
nicht zulässig.
Die Höchstlast des Heckträgersys‐ tems beträgt 60 kg mit angebrachtem
Anbaustück und 30 kg ohne Anbau‐
stück. Das bedeutet, dass auch ein
Fahrrad mit Elektromotor auf dem
Heckträgersystem transportiert
werden kann. Die Höchstlast pro
Fahrrad auf dem Anbaustück beträgt
20 kg.
Der Achsabstand des Fahrrades darf maximal 1,15 Meter betragen.
Andernfalls ist kein sicheres Befesti‐
gen des Fahrrads möglich.
Bei Nichtgebrauch muss das Heck‐
trägersystem in den Fahrzeugboden
zurückgeschoben werden.
An den Fahrrädern dürfen sich keine Gegenstände befinden, die sich
während des Transports lösen könn‐ ten.Achtung
Bei erweitertem Heckträgersys‐tem und voll beladenem Fahrzeug
wird die Bodenfreiheit verringert.
Auf steilen Straßen und über
Rampen, Bodenwellen usw.
äußerst vorsichtig fahren.

Stauraum65Achtung
Fragen Sie Ihren Fahrradhändler
um Rat, bevor Sie Fahrräder mit
Carbonrahmen anbringen. Die
Fahrräder könnten beschädigt
werden.
Hinweis
Die Rückleuchten des Fahrzeugs
werden deaktiviert, wenn die Rück‐
leuchten des Heckträgersystems
installiert sind.
Ausfahren
Die Hecktür öffnen.
9 Warnung
Es darf sich niemand im Ausfahr‐
bereich des Heckträgersystems aufhalten, Verletzungsgefahr.
Den Entriegelungshebel nach oben
ziehen. Das Heckträgersystem rastet
aus und fährt schnell aus dem hinte‐
ren Stoßfänger.
Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das
System zurückschieben. Hilfe
einer Werkstatt in Anspruch
nehmen.

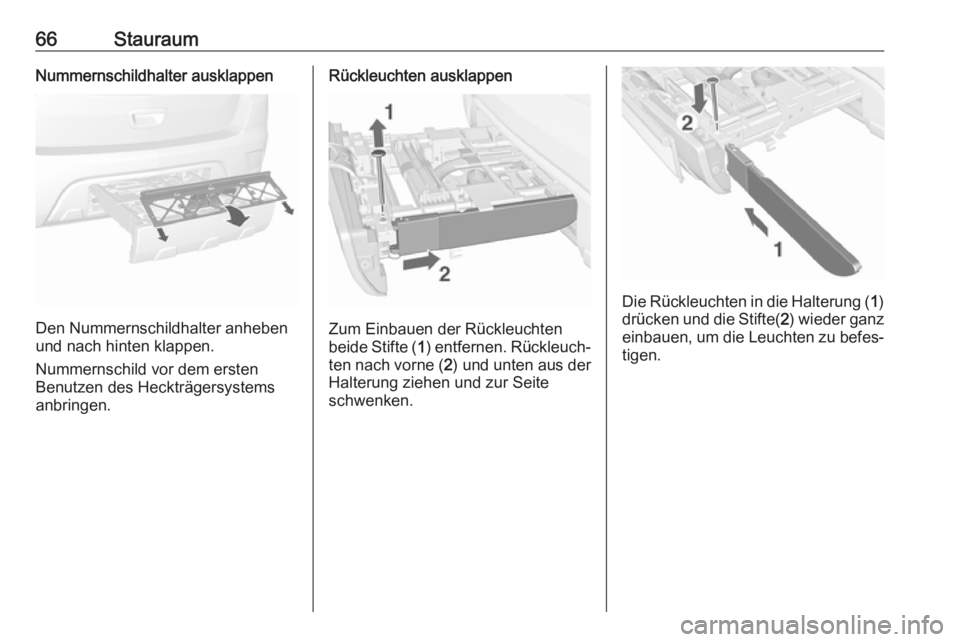

66StauraumNummernschildhalter ausklappen
Den Nummernschildhalter anheben
und nach hinten klappen.
Nummernschild vor dem ersten
Benutzen des Heckträgersystems anbringen.
Rückleuchten ausklappen
Zum Einbauen der Rückleuchten
beide Stifte ( 1) entfernen. Rückleuch‐
ten nach vorne ( 2) und unten aus der
Halterung ziehen und zur Seite
schwenken.
Die Rückleuchten in die Halterung ( 1)
drücken und die Stifte( 2) wieder ganz
einbauen, um die Leuchten zu befes‐
tigen.

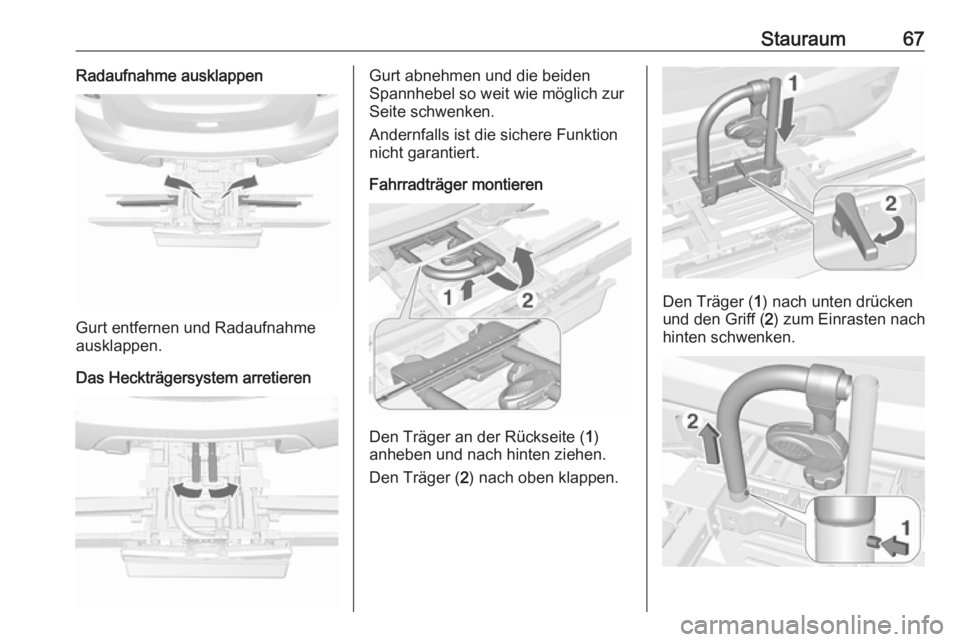

Stauraum67Radaufnahme ausklappen
Gurt entfernen und Radaufnahme
ausklappen.
Das Heckträgersystem arretieren
Gurt abnehmen und die beiden
Spannhebel so weit wie möglich zur
Seite schwenken.
Andernfalls ist die sichere Funktion
nicht garantiert.
Fahrradträger montieren
Den Träger an der Rückseite ( 1)
anheben und nach hinten ziehen.
Den Träger ( 2) nach oben klappen.
Den Träger ( 1) nach unten drücken
und den Griff ( 2) zum Einrasten nach
hinten schwenken.

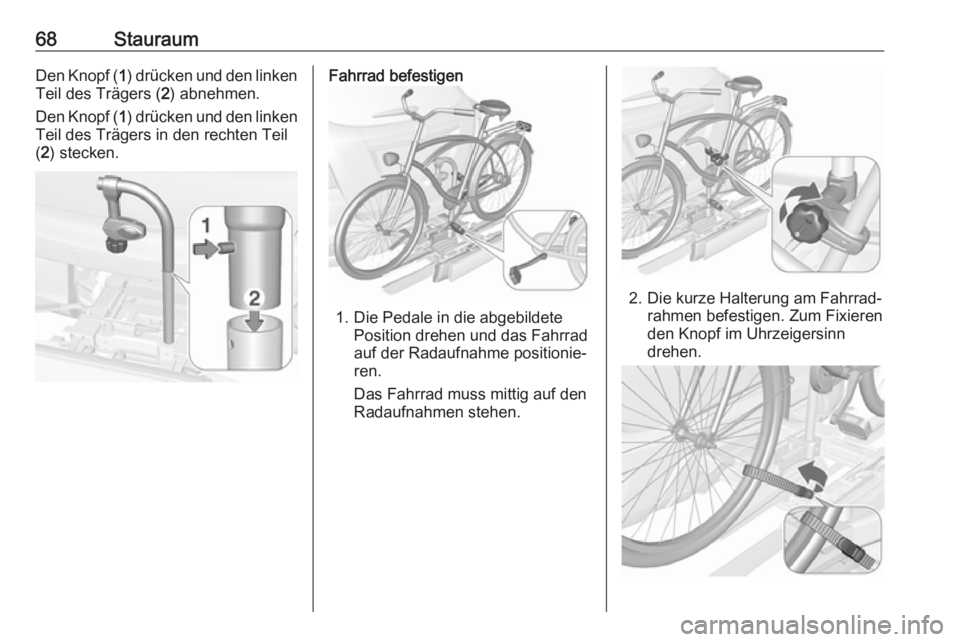

68StauraumDen Knopf (1) drücken und den linken
Teil des Trägers ( 2) abnehmen.
Den Knopf ( 1) drücken und den linken
Teil des Trägers in den rechten Teil
( 2 ) stecken.Fahrrad befestigen
1. Die Pedale in die abgebildete
Position drehen und das Fahrrad
auf der Radaufnahme positionie‐
ren.
Das Fahrrad muss mittig auf den
Radaufnahmen stehen.
2. Die kurze Halterung am Fahrrad‐ rahmen befestigen. Zum Fixierenden Knopf im Uhrzeigersinn
drehen.
