Ajaminen ja käyttö159Jos vakionopeussäädin on aktivoitu
aiemmin, se kytkeytyy pois päältä, kun nopeusrajoitin aktivoidaan ja
merkkivalo m sammuu.
Nopeusrajoituksen asetus
Kiihdytä haluamaasi nopeuteen ja
käännä säätöpyörä hetkellisesti
asentoon SET/-: nykyinen nopeus
tallennetaan maksiminopeudeksi.
Keskitason näytössä näkyy L ja
nopeusrajoitus.
Ylätason näytössä L muuttuu vihre‐
äksi.
Nopeusrajoituksen muuttaminen
Käännä nopeusrajoittimen ollessa aktiivinen säätöpyörä asentoon
RES/+ maksiminopeuden nostami‐
seksi tai asentoon SET/- sen alenta‐
miseksi.
Nopeusrajoituksen ylittäminen
Kun rajoitettu nopeus ylitetään ilman
kuljettajan toimenpidettä, nopeus
vilkkuu kuljettajan tietokeskuksessa
ja tänä aikana kuuluu merkkiääni.
Hätätilanteessa nopeusrajoitus
voidaan ylittää painamalla kaasupol‐
jinta voimakkaasti lähes pohjaan
saakka. Tällöin merkkiääntä ei kuulu.
Kun kaasupoljin vapautetaan, nopeu‐ denrajoitustoiminto aktivoituu uudel‐
leen, kun nopeus laskee asetetun
rajan alapuolelle.
Poiskytkentä
Paina y: nopeusrajoitin kytkeytyy
pois päältä ja autolla voidaan ajaa
ilman nopeusrajoitusta.
Keskitason näytössä tallennettu
nopeusrajoitus näkyy suluissa.
Ylätason näytössä L muuttuu valkoi‐
seksi.
Lisäksi näytössä näkyy vastaava
viesti.
Nopeusrajoitin on poissa toiminnasta,
mutta sitä ei ole kytketty pois päältä.
Edellinen tallennettu nopeus jää
muistiin myöhempää samalla nopeu‐
della jatkamista varten.
Rajoitettuun nopeuteen
palaaminen
Käännä säätöpyörä asentoon RES/+.
Tallennettu nopeusrajoitus haetaan
ja ilmaistaan ilman sulkuja kuljettajan
tietokeskuksessa.
Poiskytkentä
Paina L, nopeusrajoituksen ilmaisin
kuljettajan tietokeskuksessa
sammuu. Tallennettu nopeus poiste‐
taan.
Nopeusrajoitin kytketään pois päältä
ja tallennettu nopeus poistetaan
myös painettaessa m vakionopeus‐
säätimen aktivoimiseksi.

160Ajaminen ja käyttöKun sytytysvirta katkaistaan, myös
nopeusrajoitin kytkeytyy pois toimin‐
nasta, mutta asetettu nopeusrajoitus
tallennetaan nopeusrajoittimen
seuraavaa käyttökertaa varten.
Etutörmäyksen varoitus
Etutörmäyksen varoitus voi auttaa
välttämään etutörmäyksen tai
pienentämään sen vakavuutta.
Edessä havaittu auto ilmaistaan
merkkivalolla A.
Jos suoraan edessä oleva auto
lähestyy liian nopeasti, annetaan äänimerkki.
Lisäksi kuljettaja saa ilmoituksen vilk‐
kuvalla punaisella LED-viivalla, joka heijastetaan tuulilasiin kuljettajan
näkökenttään.
Tämän edellytys on, että etutörmäyk‐ sen varoitusta ei ole poistettu
käytöstä painamalla ohjauspyörässä
V .
Aktivointi Etutörmäyksen varoitus käyttää
auton tuulilasin etukamerajärjestel‐
mää havaitakseen suoraan edessä
ajosuunnassa olevan auton noin
60 metrin etäisyydeltä.
Etutörmäyksen varoitus toimii auto‐
maattisesti auton nopeuden ylit‐
täessä 40 km/h, jos sitä ei ole passi‐
voitu painamalla V, katso alla.
Kuljettajan hälyttäminen Edessä havaittu auto -merkkivalo A
syttyy vihreänä mittaristossa, kun
järjestelmä on havainnut ajosuun‐
nassa olevan auton.Merkkivalo A muuttuu keltaiseksi,
kun etäisyys edessä olevaan liikku‐
vaan autoon on liian pieni tai toista autoa lähestytään liian nopeasti.Huomio
Tämän merkkivalon väri ei vastaa
paikallista lainsäädäntöä koskien
etäisyyttä edellä olevaan kohtee‐
seen. Kuljettajalla on aina täysi
vastuu turvallisen etäisyyden yllä‐
pitämisestä edellä olevaan
kohteeseen soveltuvien liikenne‐
sääntöjen ja sää- ja tieolosuhtei‐
den mukaisesti.
Kun aika mahdolliseen törmäykseen
edessä olevaan ajoneuvoon on liian
lyhyt ja törmäystilanne on uhkaava,
kuljettaja saa ilmoituksen vilkkuvalla
punaisella LED-viivalla, joka heijaste‐
taan tuulilasiin kuljettajan näkökent‐
tään.

Ajaminen ja käyttö161
Samalla kuuluu varoitusääni. Paina
jarrupoljinta ja tee korjaava ohjaus‐
liike, jos tilanne sitä edellyttää.
Hälytysherkkyyden valinta Hälytysherkkyydeksi voi asettaa
pienen, keskipitkän tai pitkän etäisyy‐ den.Paina V; nykyinen asetus näkyy
kuljettajan tietokeskuksessa. Paina
V uudelleen hälytysherkkyyden vaih‐
tamiseksi.
Poiskytkentä
Järjestelmä voidaan kytkeä pois
päältä. Paina painiketta V toistuvasti,
kunnes kuljettajan tietokeskuksessa
näkyy Törmäysvaroitus pois päältä .
Yleisiä tietoja9 Varoitus
Etutörmäyksen varoitus on vain
varoitusjärjestelmä eikä se käytä
jarruja. Lähestyttäessä edellä
olevaa autoa liian nopeasti se ei
ehkä anna sinulle riittävästi aikaa törmäyksen välttämiseen.
Riittävän etäisyyden pitäminen
edellä ajavaan autoon liikenneti‐
lanteen, sääolosuhteiden ja näky‐
vyyden edellyttämällä tavalla on ainoastaan kuljettajan vastuulla.
Kuljettajan tulee aina keskittyä
täysin ajamiseen. Kuljettajan on
aina oltava valmiina toimimaan ja
jarruttamaan.

162Ajaminen ja käyttöJärjestelmän rajoitteet
Etutörmäyksen varoitus on suunni‐
teltu varoittamaan vain ajoneuvoista,
mutta se saattaa reagoida myös
muihin kohteisiin.
Seuraavissa tapauksissa etutör‐ mäyksen varoitus ei ehkä havaitse
edessä olevaa autoa tai tunnistimen
toimintakyky on rajoitettu:
● ajettaessa mutkaisilla teillä
● sään rajoittaessa näkyvyyttä, esim. sumu, sade tai lumi
● jos tunnistin on peittynyt lumeen,
jäähän, mutaan, loskaan tai
likaan tai tuulilasi on vaurioitunut
tai siinä on vieraita esineitä,
esim. tarroja
Etäisyyden osoitus edessä olevaan kohteeseen
Etäisyyden osoitus edessä olevaan
kohteeseen näyttää etäisyyden
edessä ajavaan autoon. Järjestel‐
mässä käytetään tuulilasissa olevaa
etukameraa samalla ajoradalla
suoraan edessä olevan auton etäi‐ syyden mittaamiseen. Se on aktiivi‐nen yli 40 km/h ajonopeuksilla.Kun edessä oleva auto havaitaan,etäisyys näytetään sekunteina kuljet‐
tajan tietokeskuksen sivulla 3 100.
Paina MENU suuntavilkkuvivussa
valitaksesi Asetukset ? ja käännä
säätöpyörää valitaksesi seuraavan
etäisyysnäyttösivun.
Pienin näytetty etäisyys on 0,5 s.
Jos edessä ei ole autoa tai edessä
oleva auto on kantaman ulkopuolella, näytössä näkyy kaksi viivaa: -.- s.
Pysäköintitutka
Pysäköintitutka helpottaa pysäköintiä
mittaamalla auton ja esteiden välisen etäisyyden ja antamalla äänimerk‐kejä. Vastuu pysäköinnistä on kuiten‐
kin täysin kuljettajalla.
Järjestelmä koostuu neljästä taka‐
puskurissa olevasta ultraääniantu‐ rista. Jos auto on varustettu etupysä‐ köintitutkalla, järjestelmään kuuluu
myös neljä ultraäänianturia etupusku‐ rissa.

Ajaminen ja käyttö163Aktivointi
Takapysäköintitutka aktivoituu, kun
sytytysvirta on kytketty.
Alhaisella nopeudella etupysäköinti‐
tutka voidaan kytkeä päälle myös
painamalla r.
Pysäköintitutkan painikkeessa
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Esteestä ilmoitetaan äänimerkillä.
Äänimerkkien väli lyhenee etäisyy‐
den lyhentyessä. Etäisyyden ollessa
alle 30 cm äänimerkki on jatkuva.
Jos painiketta r painetaan kerran
käynnistyssyklin aikana, etupysä‐
köintitutka aktivoituu uudelleen, jos
ajonopeus laskee tietyn arvon
alapuolelle ja jos ajonopeus ei ole ylit‐ tänyt nopeutta 25 km/h ennen sitä.
Poiskytkentä
Kytke järjestelmä pois päältä paina‐
malla r.
Painikkeen LED sammuu ja kuljetta‐
jan tietonäytössä näytetään
Pysäköintitutka pois päältä .
Jos pysäköintitutka on kytketty pois
päältä manuaalisesti, se ei aktivoidu
automaattisesti uudelleen, kun syty‐
tysvirta seuraavan kerran kytketään.
Järjestelmä kytkeytyy automaattisesti pois toiminnasta määrätyllä nopeu‐
della.
Ohjeita häiriötilanteen varalta
Järjestelmän vikatapauksessa kuljet‐
tajan tietokeskuksessa näytetään
auton viesti.
Lisäksi kuljettajan tietokeskuksessa
näkyy auton viesti, jos järjestelmän
toimintahäiriön havaitaan johtuvan
väliaikaisista olosuhteista, esim.
anturien peittymisestä lumeen.
Auton viestit 3 106.Tärkeitä ohjeita pysäköintiapujär‐
jestelmien käytöstä9 Varoitus
Tietyissä olosuhteissa erilaiset
esineiden tai vaatteiden heijasta‐
vat pinnat ja ulkoiset melunlähteet saattavat estää järjestelmää
havaitsemasta esineitä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat
vaurioittaa puskurin alaosaa. Jos
tällaiset esteet katoavat anturien
havainnoimisalueelta auton lähes‐
tyessä niitä, kuuluu jatkuva varoi‐
tusääni.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.

164Ajaminen ja käyttöKorkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja
etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Pysäköintitutkajärjestelmä havait‐ see automaattisesti tehdasasenne‐tut vetolaitteet. Se on pois käytöstä,
kun liitin on kytkettynä.
Anturi saattaa virheellisesti havaita
esteen (kaikuhäiriö) ulkoisten akus‐
tisten tai mekaanisten häiriöiden
vaikutuksesta.
Huomautus
Pysäköintitutka kytketään pois
toiminnasta, kun takakuljetusteline
on ojennettuna.
Takakamera Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton
takana olevasta alueesta.
Kameran kuva näkyy infonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia
esineitä, esim. puskurin alapuo‐
lella tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan info‐
näytön varassa, vaan tarkista
tilanne auton takana ja ympärillä
aina ennen peruuttamista.
Aktivointi
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera on asennettu takaluukun
kahvaan ja sen katselukulma on
130°.

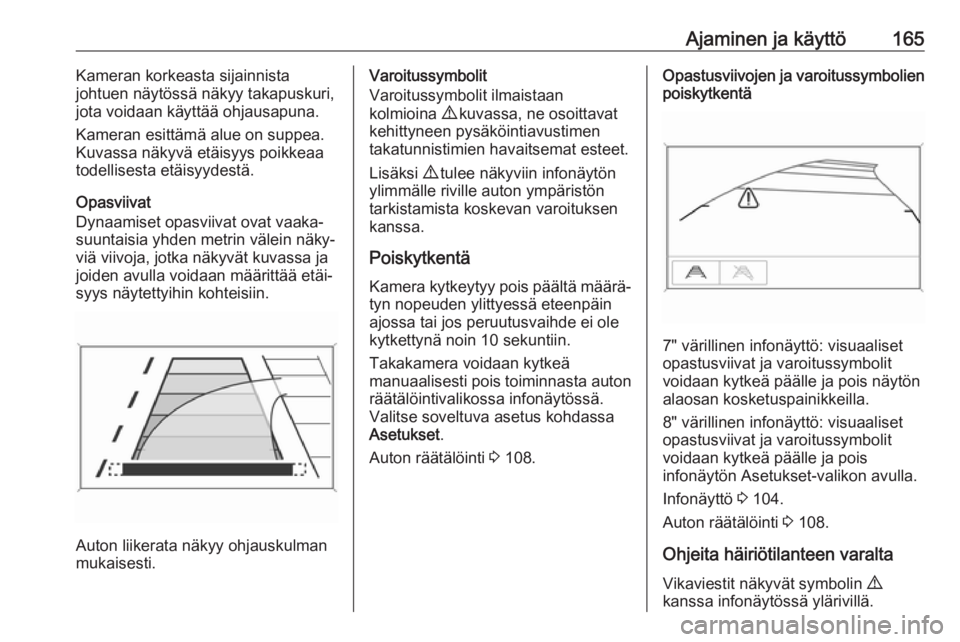

Ajaminen ja käyttö165Kameran korkeasta sijainnista
johtuen näytössä näkyy takapuskuri,
jota voidaan käyttää ohjausapuna.
Kameran esittämä alue on suppea.
Kuvassa näkyvä etäisyys poikkeaa todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐ suuntaisia yhden metrin välein näky‐ viä viivoja, jotka näkyvät kuvassa ja
joiden avulla voidaan määrittää etäi‐
syys näytettyihin kohteisiin.
Auton liikerata näkyy ohjauskulman
mukaisesti.
Varoitussymbolit
Varoitussymbolit ilmaistaan
kolmioina 9 kuvassa, ne osoittavat
kehittyneen pysäköintiavustimen
takatunnistimien havaitsemat esteet.
Lisäksi 9 tulee näkyviin infonäytön
ylimmälle riville auton ympäristön
tarkistamista koskevan varoituksen
kanssa.
Poiskytkentä
Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 10 sekuntiin.
Takakamera voidaan kytkeä
manuaalisesti pois toiminnasta auton
räätälöintivalikossa infonäytössä.
Valitse soveltuva asetus kohdassa
Asetukset .
Auton räätälöinti 3 108.Opastusviivojen ja varoitussymbolien
poiskytkentä
7" värillinen infonäyttö: visuaaliset
opastusviivat ja varoitussymbolit
voidaan kytkeä päälle ja pois näytön
alaosan kosketuspainikkeilla.
8" värillinen infonäyttö: visuaaliset
opastusviivat ja varoitussymbolit
voidaan kytkeä päälle ja pois
infonäytön Asetukset-valikon avulla.
Infonäyttö 3 104.
Auton räätälöinti 3 108.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.

166Ajaminen ja käyttöTakakamera ei ehkä toimi oikein, kun:● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajovalot osuvat suoraan kameranlinssiin.
● Jää, lumi, muta tai jokin muu peit‐
tää kameran linssin. Puhdistalinssi, huuhtele se vedellä ja
pyyhi kuivaksi pehmeällä liinalla.
● Auto hinaa perävaunua.
● Auton takaosaan on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
Liikennemerkkien tunnistus
Toiminta
Liikennemerkkiapu havaitsee tietyt
liikennemerkit etukameran avulla ja
näyttää ne kuljettajan tietokeskuk‐
sessa.
Liikennemerkit jotka tunnistetaan
ovat:
Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alussa ja lopussa:
● kaupunkialueet (maakohtaiset)
● moottoritiet
● A-tiet
● pihakadutLisämerkit ● lisävihjeet liikennemerkkien osalta
● perävaunun vetämisrajoitukset ● traktorirajoitteet
● varoitus kosteudesta
● varoitus jäästä
● suuntanuolet
Nopeusrajoitusmerkit näkyvät kuljet‐
tajan tietokeskuksessa kunnes
seuraava nopeusrajoitusmerkki tai
nopeusrajoituksen päättymismerkki
havaitaan tai tapahtuu aikakatkaisu
määrätyn ajan kuluttua.
Näytössä voi näkyä useita merkkejä
yhtä aikaa.

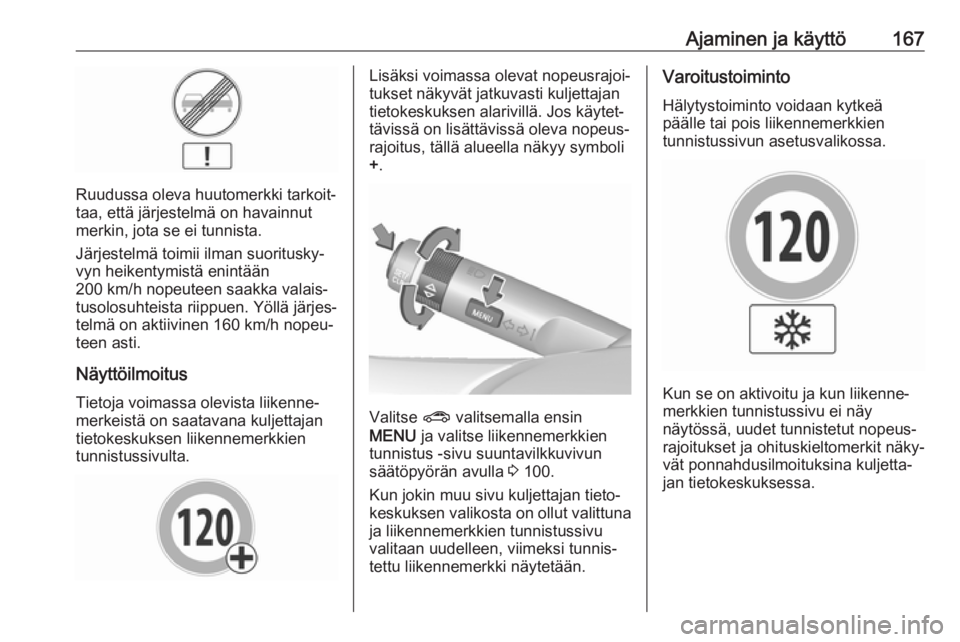

Ajaminen ja käyttö167
Ruudussa oleva huutomerkki tarkoit‐
taa, että järjestelmä on havainnut merkin, jota se ei tunnista.
Järjestelmä toimii ilman suoritusky‐ vyn heikentymistä enintään
200 km/h nopeuteen saakka valais‐
tusolosuhteista riippuen. Yöllä järjes‐
telmä on aktiivinen 160 km/h nopeu‐
teen asti.
Näyttöilmoitus
Tietoja voimassa olevista liikenne‐
merkeistä on saatavana kuljettajan
tietokeskuksen liikennemerkkien
tunnistussivulta.
Lisäksi voimassa olevat nopeusrajoi‐
tukset näkyvät jatkuvasti kuljettajan
tietokeskuksen alarivillä. Jos käytet‐
tävissä on lisättävissä oleva nopeus‐ rajoitus, tällä alueella näkyy symboli+ .
Valitse ? valitsemalla ensin
MENU ja valitse liikennemerkkien
tunnistus -sivu suuntavilkkuvivun
säätöpyörän avulla 3 100.
Kun jokin muu sivu kuljettajan tieto‐ keskuksen valikosta on ollut valittuna
ja liikennemerkkien tunnistussivu
valitaan uudelleen, viimeksi tunnis‐
tettu liikennemerkki näytetään.
Varoitustoiminto
Hälytystoiminto voidaan kytkeä
päälle tai pois liikennemerkkien
tunnistussivun asetusvalikossa.
Kun se on aktivoitu ja kun liikenne‐
merkkien tunnistussivu ei näy
näytössä, uudet tunnistetut nopeus‐ rajoitukset ja ohituskieltomerkit näky‐vät ponnahdusilmoituksina kuljetta‐
jan tietokeskuksessa.

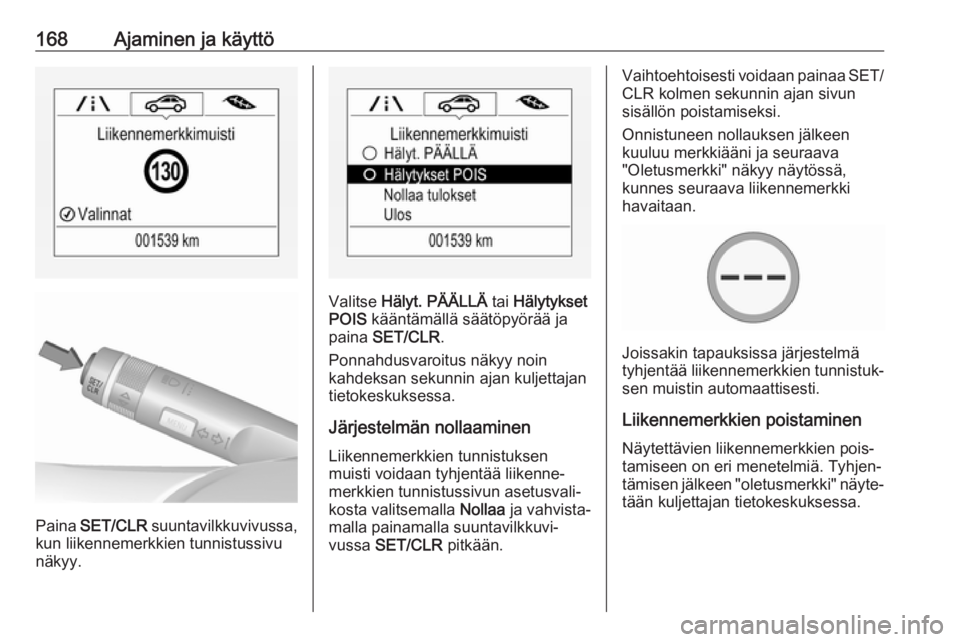

168Ajaminen ja käyttö
Paina SET/CLR suuntavilkkuvivussa,
kun liikennemerkkien tunnistussivu
näkyy.
Valitse Hälyt. PÄÄLLÄ tai Hälytykset
POIS kääntämällä säätöpyörää ja
paina SET/CLR .
Ponnahdusvaroitus näkyy noin
kahdeksan sekunnin ajan kuljettajan
tietokeskuksessa.
Järjestelmän nollaaminen
Liikennemerkkien tunnistuksen
muisti voidaan tyhjentää liikenne‐
merkkien tunnistussivun asetusvali‐
kosta valitsemalla Nollaa ja vahvista‐
malla painamalla suuntavilkkuvi‐
vussa SET/CLR pitkään.
Vaihtoehtoisesti voidaan painaa SET/
CLR kolmen sekunnin ajan sivun
sisällön poistamiseksi.
Onnistuneen nollauksen jälkeen
kuuluu merkkiääni ja seuraava
"Oletusmerkki" näkyy näytössä,
kunnes seuraava liikennemerkki
havaitaan.
Joissakin tapauksissa järjestelmä
tyhjentää liikennemerkkien tunnistuk‐ sen muistin automaattisesti.
Liikennemerkkien poistaminen Näytettävien liikennemerkkien pois‐
tamiseen on eri menetelmiä. Tyhjen‐
tämisen jälkeen "oletusmerkki" näyte‐
tään kuljettajan tietokeskuksessa.
