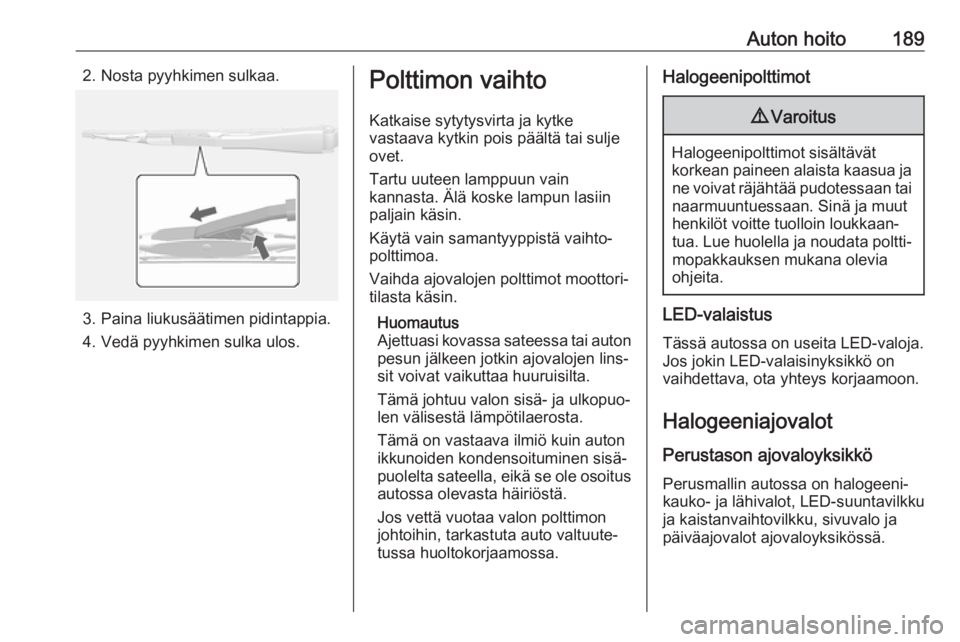

Auton hoito1892. Nosta pyyhkimen sulkaa.
3. Paina liukusäätimen pidintappia.
4. Vedä pyyhkimen sulka ulos.
Polttimon vaihto
Katkaise sytytysvirta ja kytke
vastaava kytkin pois päältä tai sulje
ovet.
Tartu uuteen lamppuun vain
kannasta. Älä koske lampun lasiin
paljain käsin.
Käytä vain samantyyppistä vaihto‐
polttimoa.
Vaihda ajovalojen polttimot moottori‐ tilasta käsin.
Huomautus
Ajettuasi kovassa sateessa tai auton
pesun jälkeen jotkin ajovalojen lins‐
sit voivat vaikuttaa huuruisilta.
Tämä johtuu valon sisä- ja ulkopuo‐
len välisestä lämpötilaerosta.
Tämä on vastaava ilmiö kuin auton ikkunoiden kondensoituminen sisä‐
puolelta sateella, eikä se ole osoitus
autossa olevasta häiriöstä.
Jos vettä vuotaa valon polttimon
johtoihin, tarkastuta auto valtuute‐ tussa huoltokorjaamossa.Halogeenipolttimot9 Varoitus
Halogeenipolttimot sisältävät
korkean paineen alaista kaasua ja ne voivat räjähtää pudotessaan tainaarmuuntuessaan. Sinä ja muut
henkilöt voitte tuolloin loukkaan‐
tua. Lue huolella ja noudata poltti‐
mopakkauksen mukana olevia
ohjeita.
LED-valaistus
Tässä autossa on useita LED-valoja.Jos jokin LED-valaisinyksikkö on
vaihdettava, ota yhteys korjaamoon.
Halogeeniajovalot
Perustason ajovaloyksikkö Perusmallin autossa on halogeeni‐
kauko- ja lähivalot, LED-suuntavilkku
ja kaistanvaihtovilkku, sivuvalo ja
päiväajovalot ajovaloyksikössä.

190Auton hoito

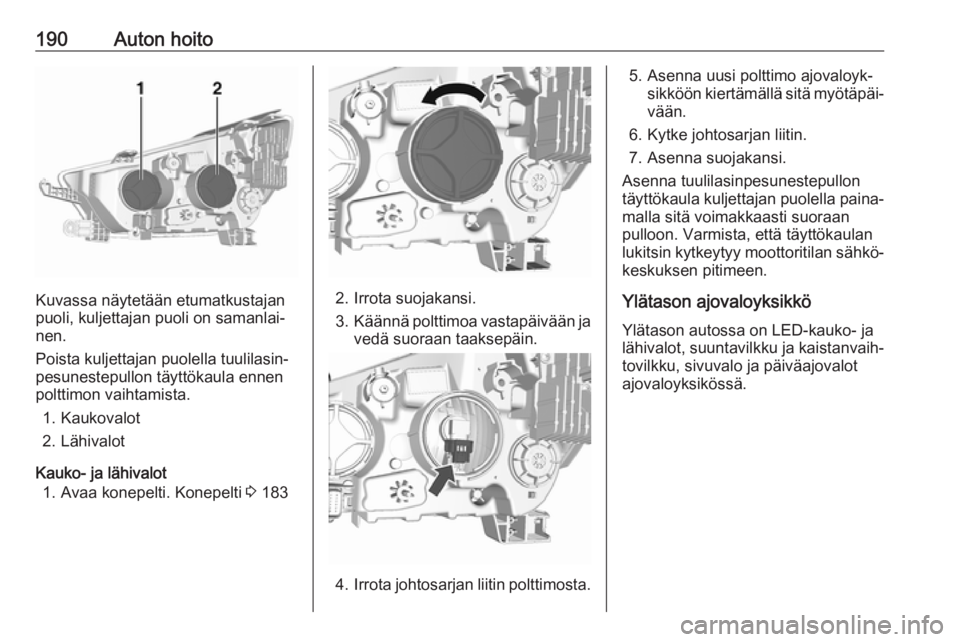

Kuvassa näytetään etumatkustajan
puoli, kuljettajan puoli on samanlai‐
nen.
Poista kuljettajan puolella tuulilasin‐
pesunestepullon täyttökaula ennen
polttimon vaihtamista.
1. Kaukovalot
2. Lähivalot
Kauko- ja lähivalot 1. Avaa konepelti. Konepelti 3 1832. Irrota suojakansi.
3. Käännä polttimoa vastapäivään ja
vedä suoraan taaksepäin.
4. Irrota johtosarjan liitin polttimosta.
5. Asenna uusi polttimo ajovaloyk‐
sikköön kiertämällä sitä myötäpäi‐vään.
6. Kytke johtosarjan liitin.
7. Asenna suojakansi.
Asenna tuulilasinpesunestepullon
täyttökaula kuljettajan puolella paina‐ malla sitä voimakkaasti suoraan
pulloon. Varmista, että täyttökaulan
lukitsin kytkeytyy moottoritilan sähkö‐
keskuksen pitimeen.
Ylätason ajovaloyksikkö Ylätason autossa on LED-kauko- ja
lähivalot, suuntavilkku ja kaistanvaih‐
tovilkku, sivuvalo ja päiväajovalot
ajovaloyksikössä.

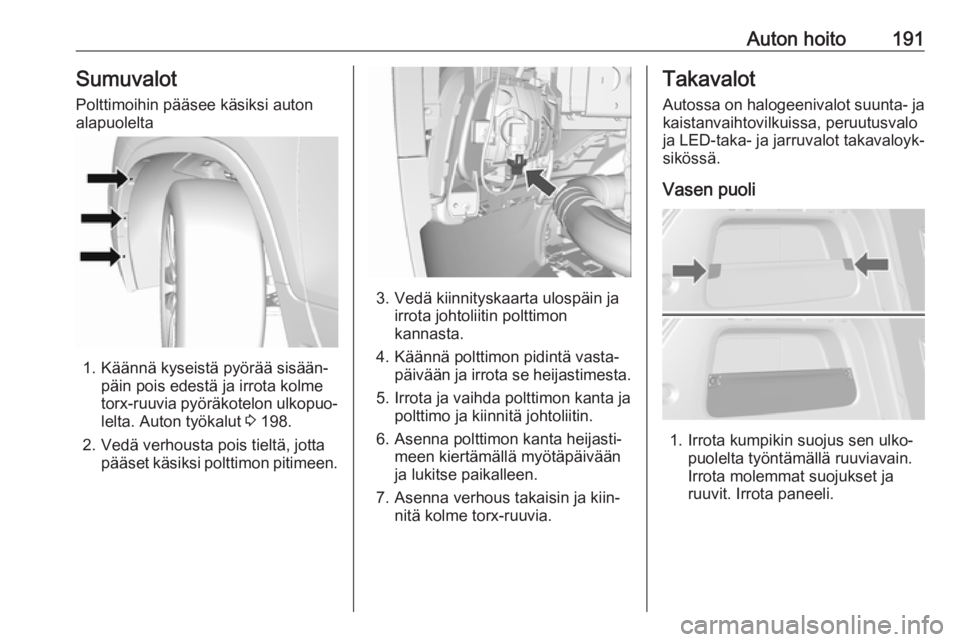

Auton hoito191Sumuvalot
Polttimoihin pääsee käsiksi auton
alapuolelta
1. Käännä kyseistä pyörää sisään‐ päin pois edestä ja irrota kolme
torx-ruuvia pyöräkotelon ulkopuo‐
lelta. Auton työkalut 3 198.
2. Vedä verhousta pois tieltä, jotta pääset käsiksi polttimon pitimeen.
3. Vedä kiinnityskaarta ulospäin ja irrota johtoliitin polttimon
kannasta.
4. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.
5. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
6. Asenna polttimon kanta heijasti‐ meen kiertämällä myötäpäivään
ja lukitse paikalleen.
7. Asenna verhous takaisin ja kiin‐ nitä kolme torx-ruuvia.
Takavalot
Autossa on halogeenivalot suunta- ja kaistanvaihtovilkuissa, peruutusvalo
ja LED-taka- ja jarruvalot takavaloyk‐ sikössä.
Vasen puoli
1. Irrota kumpikin suojus sen ulko‐ puolelta työntämällä ruuviavain.
Irrota molemmat suojukset ja
ruuvit. Irrota paneeli.

192Auton hoito

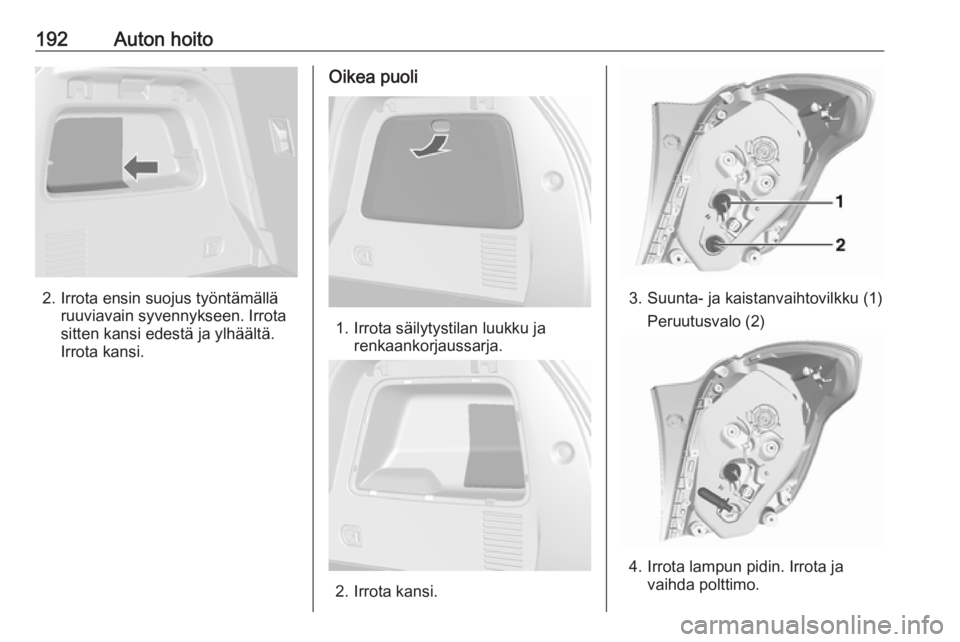

2. Irrota ensin suojus työntämälläruuviavain syvennykseen. Irrota
sitten kansi edestä ja ylhäältä.
Irrota kansi.
Oikea puoli
1. Irrota säilytystilan luukku ja renkaankorjaussarja.
2. Irrota kansi.
3. Suunta- ja kaistanvaihtovilkku (1)
Peruutusvalo (2)
4. Irrota lampun pidin. Irrota ja vaihda polttimo.

Auton hoito1935. Asenna polttimon pidin takavalo‐asennelmaan. Asenna takavaloa‐sennelma koriin ja kiristä. Sulje ja
lukitse suojukset.
6. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.

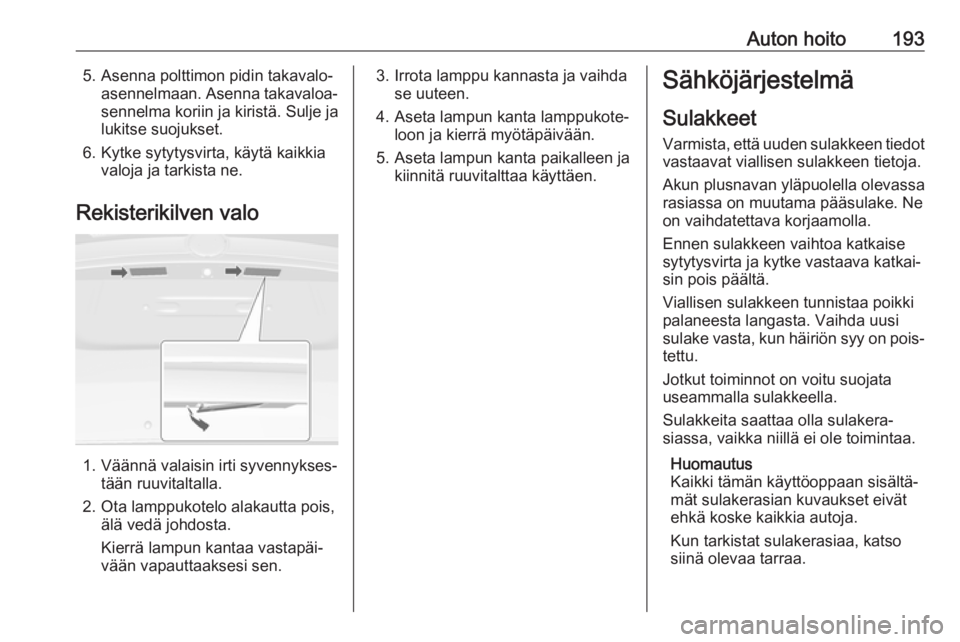

Rekisterikilven valo
1. Väännä valaisin irti syvennykses‐ tään ruuvitaltalla.
2. Ota lamppukotelo alakautta pois, älä vedä johdosta.
Kierrä lampun kantaa vastapäi‐
vään vapauttaaksesi sen.
3. Irrota lamppu kannasta ja vaihda se uuteen.
4. Aseta lampun kanta lamppukote‐ loon ja kierrä myötäpäivään.
5. Aseta lampun kanta paikalleen ja kiinnitä ruuvitalttaa käyttäen.Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Akun plusnavan yläpuolella olevassa
rasiassa on muutama pääsulake. Ne
on vaihdatettava korjaamolla.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki palaneesta langasta. Vaihda uusi
sulake vasta, kun häiriön syy on pois‐ tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Huomautus
Kaikki tämän käyttöoppaan sisältä‐
mät sulakerasian kuvaukset eivät
ehkä koske kaikkia autoja.
Kun tarkistat sulakerasiaa, katso
siinä olevaa tarraa.

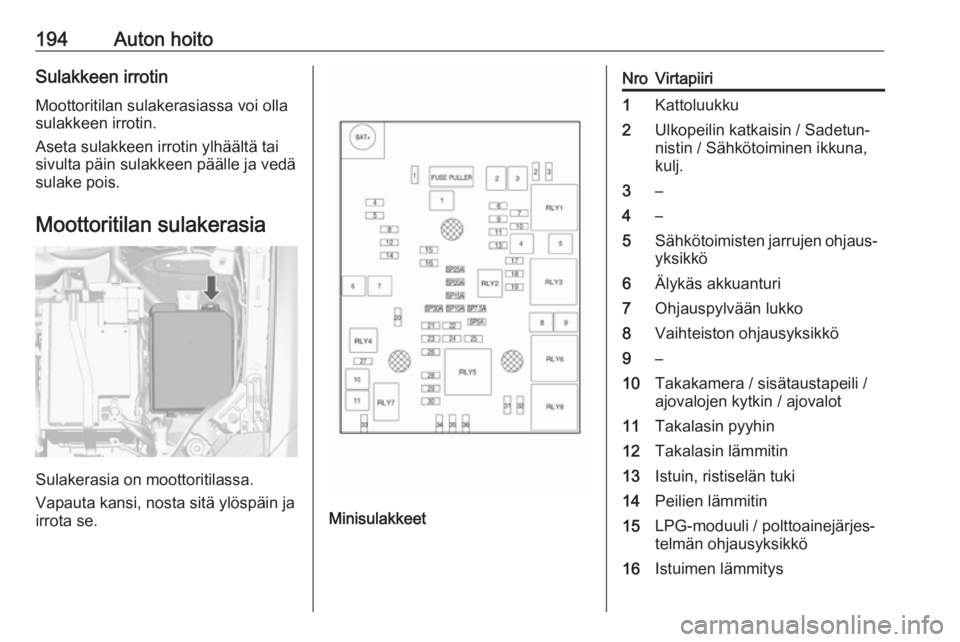

194Auton hoitoSulakkeen irrotinMoottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.
Minisulakkeet
NroVirtapiiri1Kattoluukku2Ulkopeilin katkaisin / Sadetun‐
nistin / Sähkötoiminen ikkuna,
kulj.3–4–5Sähkötoimisten jarrujen ohjaus‐ yksikkö6Älykäs akkuanturi7Ohjauspylvään lukko8Vaihteiston ohjausyksikkö9–10Takakamera / sisätaustapeili /
ajovalojen kytkin / ajovalot11Takalasin pyyhin12Takalasin lämmitin13Istuin, ristiselän tuki14Peilien lämmitin15LPG-moduuli / polttoainejärjes‐
telmän ohjausyksikkö16Istuimen lämmitys

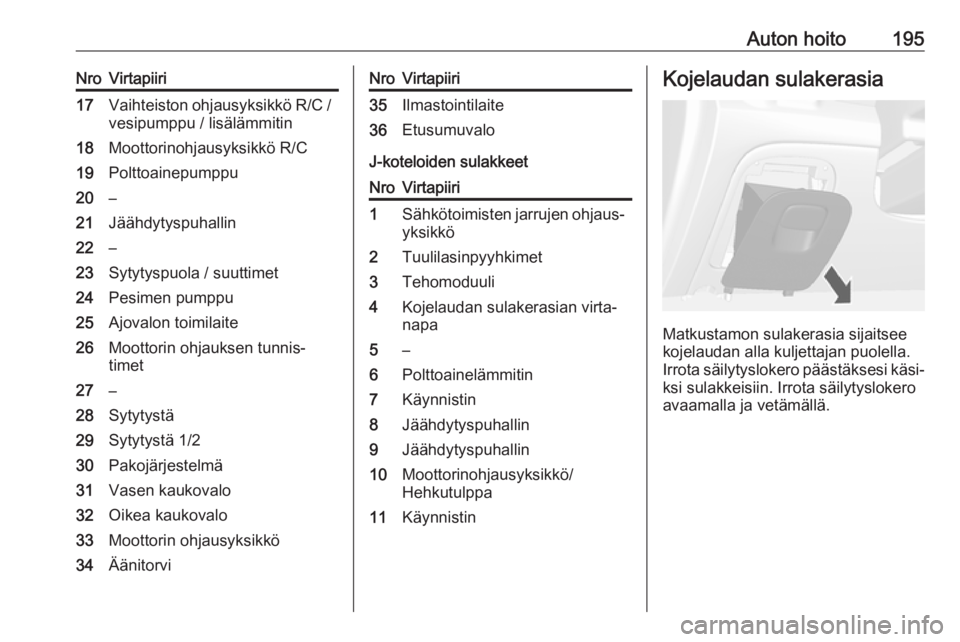

Auton hoito195NroVirtapiiri17Vaihteiston ohjausyksikkö R/C /
vesipumppu / lisälämmitin18Moottorinohjausyksikkö R/C19Polttoainepumppu20–21Jäähdytyspuhallin22–23Sytytyspuola / suuttimet24Pesimen pumppu25Ajovalon toimilaite26Moottorin ohjauksen tunnis‐
timet27–28Sytytystä29Sytytystä 1/230Pakojärjestelmä31Vasen kaukovalo32Oikea kaukovalo33Moottorin ohjausyksikkö34ÄänitorviNroVirtapiiri35Ilmastointilaite36Etusumuvalo
J-koteloiden sulakkeet
NroVirtapiiri1Sähkötoimisten jarrujen ohjaus‐ yksikkö2Tuulilasinpyyhkimet3Tehomoduuli4Kojelaudan sulakerasian virta‐
napa5–6Polttoainelämmitin7Käynnistin8Jäähdytyspuhallin9Jäähdytyspuhallin10Moottorinohjausyksikkö/
Hehkutulppa11KäynnistinKojelaudan sulakerasia
Matkustamon sulakerasia sijaitsee
kojelaudan alla kuljettajan puolella.
Irrota säilytyslokero päästäksesi käsi‐ ksi sulakkeisiin. Irrota säilytyslokero
avaamalla ja vetämällä.

196Auton hoito

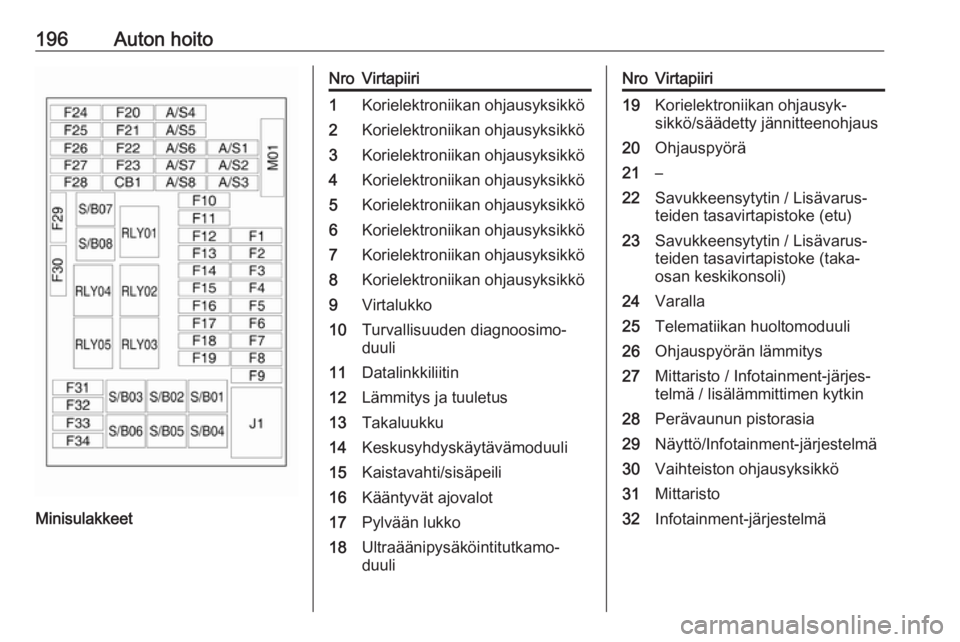

Minisulakkeet
NroVirtapiiri1Korielektroniikan ohjausyksikkö2Korielektroniikan ohjausyksikkö3Korielektroniikan ohjausyksikkö4Korielektroniikan ohjausyksikkö5Korielektroniikan ohjausyksikkö6Korielektroniikan ohjausyksikkö7Korielektroniikan ohjausyksikkö8Korielektroniikan ohjausyksikkö9Virtalukko10Turvallisuuden diagnoosimo‐
duuli11Datalinkkiliitin12Lämmitys ja tuuletus13Takaluukku14Keskusyhdyskäytävämoduuli15Kaistavahti/sisäpeili16Kääntyvät ajovalot17Pylvään lukko18Ultraäänipysäköintitutkamo‐
duuliNroVirtapiiri19Korielektroniikan ohjausyk‐
sikkö/säädetty jännitteenohjaus20Ohjauspyörä21–22Savukkeensytytin / Lisävarus‐
teiden tasavirtapistoke (etu)23Savukkeensytytin / Lisävarus‐
teiden tasavirtapistoke (taka‐
osan keskikonsoli)24Varalla25Telematiikan huoltomoduuli26Ohjauspyörän lämmitys27Mittaristo / Infotainment-järjes‐
telmä / lisälämmittimen kytkin28Perävaunun pistorasia29Näyttö/Infotainment-järjestelmä30Vaihteiston ohjausyksikkö31Mittaristo32Infotainment-järjestelmä

Auton hoito197NroVirtapiiri33Perävaunun pistorasia34Passiivisen autoon mene‐
misen / passiivisen käynnis‐
tyksen moduuli
S/B-sulakkeet
NroVirtapiiri01Sähkötoimisen istuimen kytkin02Varalla03Sähkötoimiset etuikkunat04Sähkötoimiset takaikkunat05Logistiikkatila06Sähkötoimisen istuimen kytkin07Varalla08Varalla
Midi-sulake

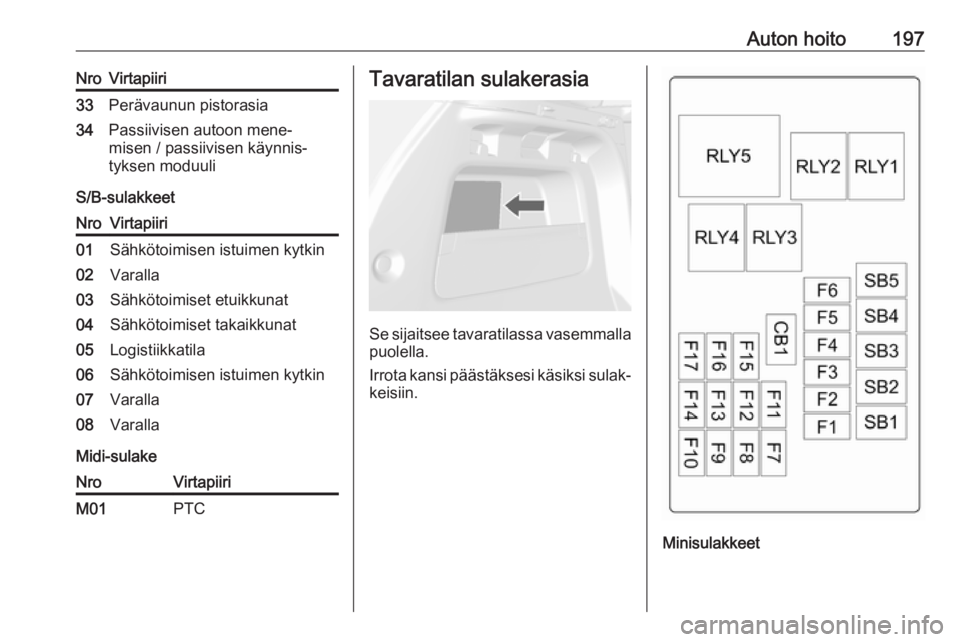

NroVirtapiiriM01PTCTavaratilan sulakerasia
Se sijaitsee tavaratilassa vasemmalla
puolella.
Irrota kansi päästäksesi käsiksi sulak‐ keisiin.

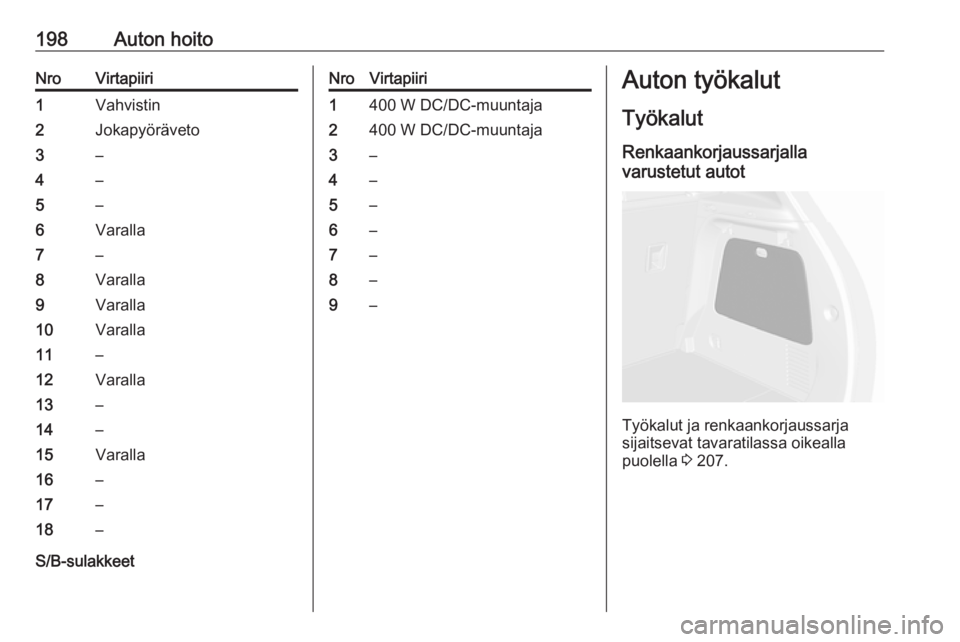

Minisulakkeet

198Auton hoitoNroVirtapiiri1Vahvistin2Jokapyöräveto3–4–5–6Varalla7–8Varalla9Varalla10Varalla11–12Varalla13–14–15Varalla16–17–18–
S/B-sulakkeet
NroVirtapiiri1400 W DC/DC-muuntaja2400 W DC/DC-muuntaja3–4–5–6–7–8–9–Auton työkalutTyökalut
Renkaankorjaussarjalla
varustetut autot
Työkalut ja renkaankorjaussarja
sijaitsevat tavaratilassa oikealla
puolella 3 207.
