Sõitmine ja töörežiim159Kui vajutada m püsikiiruse regulaatori
sisselülitamiseks, lülitub ka
kiiruspiirang välja ja salvestatud kiirus kustub.
Süüte väljalülitamisel inaktiveeritakse ka kiiruspiirang, kuid kiiruspiirangut
hoitakse järgmiseks kiiruspiirangu
aktiveerimiseks mälus.
Esikokkupõrke hoiatus Esikokkupõrke hoiatus võib aidata
ära hoida või vähendada
esikokkupõrkega põhjustatavat
kahju.
Eesasuvat sõidukit näidatakse
märgutulega A.
Kui otse ees asuv auto läheneb liialt
kiiresti, antakse hoiatussignaal.
Lisaks hoiatatakse juhi vaateväljas
esiklaasile kuvatava vilkuva punase
ribaga.
Eeltingimuseks on see, et
esikokkupõrke hoiatust pole roolil
asuva V vajutamisega välja lülitatud.
Sisselülitamine
Esikokkupõrke hoiatus kasutab
esiklaasil olevat eesmise kaamera
süsteemi otse ees samal rajal sõitva
sõiduki avastamiseks ligikaudu
60 meetri kauguselt.
Esikokkupõrke hoiatus toimib
automaatselt kiirusel üle 40 km/h, kui
see ei ole V vajutamisega välja
lülitatud (vt allpool).
Juhi hoiatamine Kui süsteem on avastanud samalrajal ees sõitva sõiduki, süttib
näidikuplokis roheline pikivahe
märgutuli A.Märgutuli A muutub kollaseks, kui
kaugus eessõitva sõidukini muutub
liialt väikseks või läheneb teine
sõiduk liialt kiiresti.Ettevaatust
Märgutule värv ei vasta pikivahet
puudutavatele kohalikele
eeskirjadele. Juht vastutab alati
ohutu pikivahe hoidmise eest
vastavalt kohalikele
liikluseeskirjadele, ilma- ja
teeoludele jne.
Kui pikivahe eessõitjaga on liiga väike
ja tekib avariioht, siis antakse juhile
märku punase vilkuva LED-ribaga,
mis projekteeritakse esiklaasile juhi
vaatevälja.

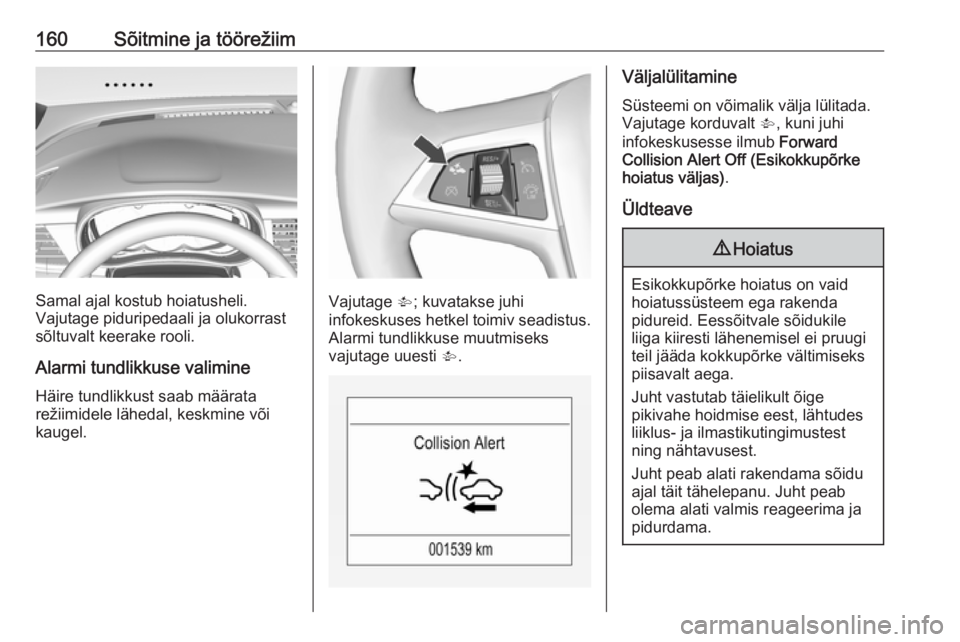

160Sõitmine ja töörežiim
Samal ajal kostub hoiatusheli.
Vajutage piduripedaali ja olukorrast
sõltuvalt keerake rooli.
Alarmi tundlikkuse valimine
Häire tundlikkust saab määrata
režiimidele lähedal, keskmine või
kaugel.Vajutage V; kuvatakse juhi
infokeskuses hetkel toimiv seadistus. Alarmi tundlikkuse muutmiseks
vajutage uuesti V.
Väljalülitamine
Süsteemi on võimalik välja lülitada.
Vajutage korduvalt V, kuni juhi
infokeskusesse ilmub Forward
Collision Alert Off (Esikokkupõrke
hoiatus väljas) .
Üldteave9 Hoiatus
Esikokkupõrke hoiatus on vaid
hoiatussüsteem ega rakenda
pidureid. Eessõitvale sõidukile
liiga kiiresti lähenemisel ei pruugi teil jääda kokkupõrke vältimiseks
piisavalt aega.
Juht vastutab täielikult õige
pikivahe hoidmise eest, lähtudes liiklus- ja ilmastikutingimustest
ning nähtavusest.
Juht peab alati rakendama sõidu
ajal täit tähelepanu. Juht peab
olema alati valmis reageerima ja pidurdama.

Sõitmine ja töörežiim161Süsteemi piirangud
Esikokkupõrke hoiatus on ette nähtud
ainult sõidukite eest hoiatamiseks,
kuid see võib reageerida ka teistele
objektidele.
Järgmistel juhtudel ei pruugi
esikokkupõrke hoiatus eessõitvat
sõidukit avastada või anduri
toimimine võib olla piiratud:
● käänulistel teedel
● kui ilm piirab nähtavust (nt udu, vihma või lumesaju korral)
● kui andur on blokeeritud lume, jää, lobjaka, muda, mustuse
poolt, esiklaas on kahjustatud või seda mõjutavad võõrkehad (nt
kleebised)
Eesmise vahekauguse näit
Eesmise vahekauguse näit näitab
kaugust eessõitvast sõidukist.
Süsteem kasutab esiklaasil asuvat
esikaamerat teie teel otse ees liikuva
sõiduki kauguse määramiseks. See
on aktiivne kiirustel üle 40 km/h.
Kui eespool tuvastatakse sõidukit,
tähistatakse vahemaad sekundites
ning kuvatakse juhi infokeskuseleheküljel 3 100. Vajutage
suunatulede hooval MENU, et valida
Vehicle Information Menu (Sõiduki
infomenüü) ? , ja keerake
seaderatast eesmise vahekauguse
näidu lehe valimiseks.
Minimaalne kuvatav vahemaa on
0,5 s.
Kui eessõitvaid sõidukeid ei ole või
eessõitev sõiduk jääb ulatusest välja,
kuvatakse kaks kriipsu: -.- s.
Parkimisabi
Parkimisabi hõlbustab parkimist,
mõõtes sõiduki ja takistuste
vahekaugust ning andes helisignaali. Parkimise eest vastutab siiski juht.
Süsteem koosneb neljast ultraheli-
parkimisandurist, mis paiknevad
tagumise kaitseraua sees. Kui sõiduk on varustatud eesmise
parkimisabiga, sisaldab süsteem
nelja täiendavat ultraheli-
parkimisandurit esikaitseraual.

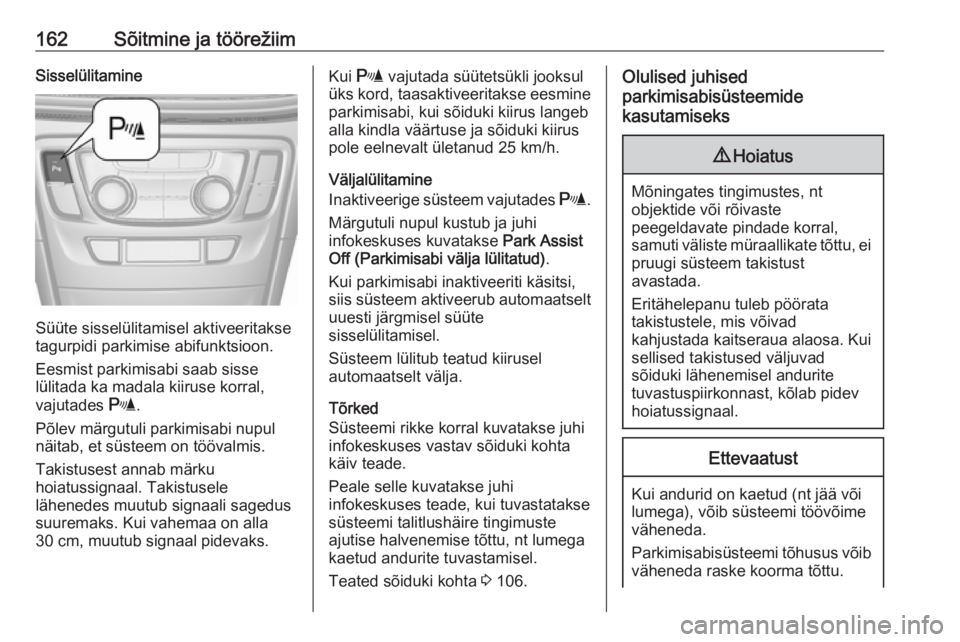

162Sõitmine ja töörežiimSisselülitamine
Süüte sisselülitamisel aktiveeritakse
tagurpidi parkimise abifunktsioon.
Eesmist parkimisabi saab sisse
lülitada ka madala kiiruse korral,
vajutades r.
Põlev märgutuli parkimisabi nupul
näitab, et süsteem on töövalmis.
Takistusest annab märku
hoiatussignaal. Takistusele
lähenedes muutub signaali sagedus
suuremaks. Kui vahemaa on alla
30 cm, muutub signaal pidevaks.
Kui r vajutada süütetsükli jooksul
üks kord, taasaktiveeritakse eesmine parkimisabi, kui sõiduki kiirus langeb
alla kindla väärtuse ja sõiduki kiirus
pole eelnevalt ületanud 25 km/h.
Väljalülitamine
Inaktiveerige süsteem vajutades r.
Märgutuli nupul kustub ja juhi infokeskuses kuvatakse Park Assist
Off (Parkimisabi välja lülitatud) .
Kui parkimisabi inaktiveeriti käsitsi, siis süsteem aktiveerub automaatselt uuesti järgmisel süüte
sisselülitamisel.
Süsteem lülitub teatud kiirusel
automaatselt välja.
Tõrked
Süsteemi rikke korral kuvatakse juhi
infokeskuses vastav sõiduki kohta
käiv teade.
Peale selle kuvatakse juhi
infokeskuses teade, kui tuvastatakse
süsteemi talitlushäire tingimuste
ajutise halvenemise tõttu, nt lumega
kaetud andurite tuvastamisel.
Teated sõiduki kohta 3 106.Olulised juhised
parkimisabisüsteemide
kasutamiseks9 Hoiatus
Mõningates tingimustes, nt
objektide või rõivaste
peegeldavate pindade korral,
samuti väliste müraallikate tõttu, ei
pruugi süsteem takistust
avastada.
Eritähelepanu tuleb pöörata
takistustele, mis võivad
kahjustada kaitseraua alaosa. Kui
sellised takistused väljuvad
sõiduki lähenemisel andurite
tuvastuspiirkonnast, kõlab pidev
hoiatussignaal.
Ettevaatust
Kui andurid on kaetud (nt jää või
lumega), võib süsteemi töövõime väheneda.
Parkimisabisüsteemi tõhusus võib väheneda raske koorma tõttu.

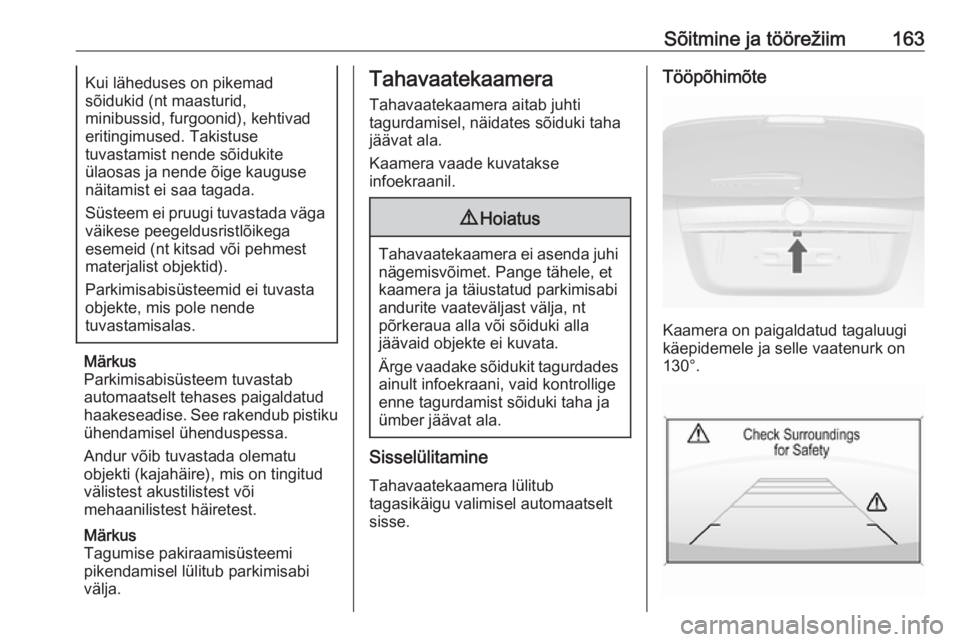

Sõitmine ja töörežiim163Kui läheduses on pikemad
sõidukid (nt maasturid,
minibussid, furgoonid), kehtivad eritingimused. Takistuse
tuvastamist nende sõidukite
ülaosas ja nende õige kauguse
näitamist ei saa tagada.
Süsteem ei pruugi tuvastada väga
väikese peegeldusristlõikega
esemeid (nt kitsad või pehmest
materjalist objektid).
Parkimisabisüsteemid ei tuvasta
objekte, mis pole nende
tuvastamisalas.
Märkus
Parkimisabisüsteem tuvastab
automaatselt tehases paigaldatud
haakeseadise. See rakendub pistiku ühendamisel ühenduspessa.
Andur võib tuvastada olematu
objekti (kajahäire), mis on tingitud välistest akustilistest või
mehaanilistest häiretest.
Märkus
Tagumise pakiraamisüsteemi
pikendamisel lülitub parkimisabi välja.
Tahavaatekaamera
Tahavaatekaamera aitab juhti
tagurdamisel, näidates sõiduki taha
jäävat ala.
Kaamera vaade kuvatakse
infoekraanil.9 Hoiatus
Tahavaatekaamera ei asenda juhi
nägemisvõimet. Pange tähele, et
kaamera ja täiustatud parkimisabi
andurite vaateväljast välja, nt
põrkeraua alla või sõiduki alla
jäävaid objekte ei kuvata.
Ärge vaadake sõidukit tagurdades
ainult infoekraani, vaid kontrollige
enne tagurdamist sõiduki taha ja
ümber jäävat ala.
Sisselülitamine
Tahavaatekaamera lülitub
tagasikäigu valimisel automaatselt sisse.
Tööpõhimõte
Kaamera on paigaldatud tagaluugi
käepidemele ja selle vaatenurk on
130°.

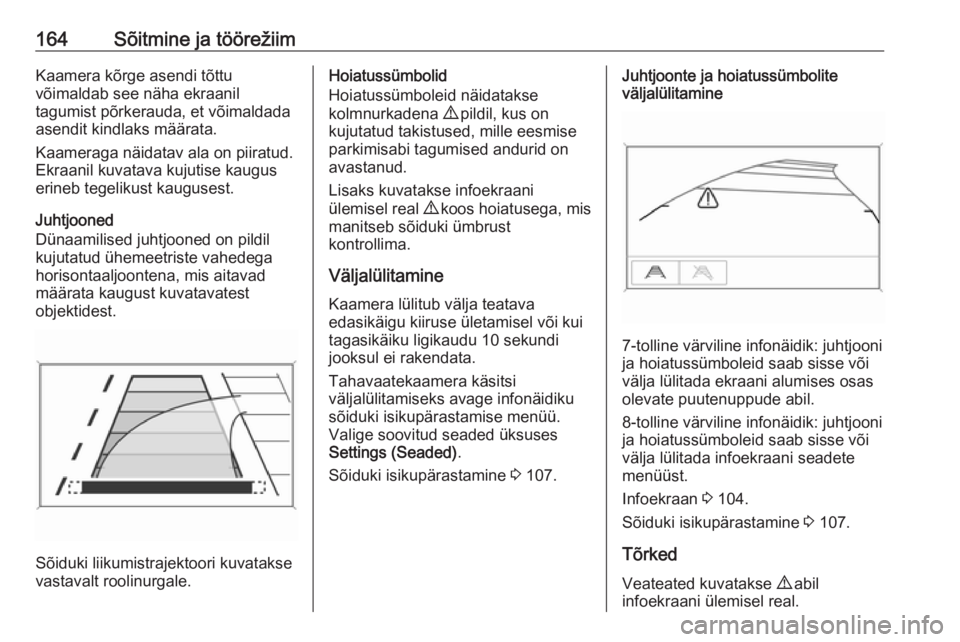

164Sõitmine ja töörežiimKaamera kõrge asendi tõttu
võimaldab see näha ekraanil
tagumist põrkerauda, et võimaldada
asendit kindlaks määrata.
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.
Juhtjooned
Dünaamilised juhtjooned on pildil
kujutatud ühemeetriste vahedega
horisontaaljoontena, mis aitavad
määrata kaugust kuvatavatest
objektidest.
Sõiduki liikumistrajektoori kuvatakse
vastavalt roolinurgale.
Hoiatussümbolid
Hoiatussümboleid näidatakse
kolmnurkadena 9 pildil, kus on
kujutatud takistused, mille eesmise parkimisabi tagumised andurid on
avastanud.
Lisaks kuvatakse infoekraani
ülemisel real 9 koos hoiatusega, mis
manitseb sõiduki ümbrust
kontrollima.
Väljalülitamine Kaamera lülitub välja teatava
edasikäigu kiiruse ületamisel või kui
tagasikäiku ligikaudu 10 sekundi
jooksul ei rakendata.
Tahavaatekaamera käsitsi
väljalülitamiseks avage infonäidiku
sõiduki isikupärastamise menüü.
Valige soovitud seaded üksuses
Settings (Seaded) .
Sõiduki isikupärastamine 3 107.Juhtjoonte ja hoiatussümbolite
väljalülitamine
7-tolline värviline infonäidik: juhtjooni
ja hoiatussümboleid saab sisse või
välja lülitada ekraani alumises osas olevate puutenuppude abil.
8-tolline värviline infonäidik: juhtjooni
ja hoiatussümboleid saab sisse või
välja lülitada infoekraani seadete
menüüst.
Infoekraan 3 104.
Sõiduki isikupärastamine 3 107.
Tõrked
Veateated kuvatakse 9 abil
infoekraani ülemisel real.

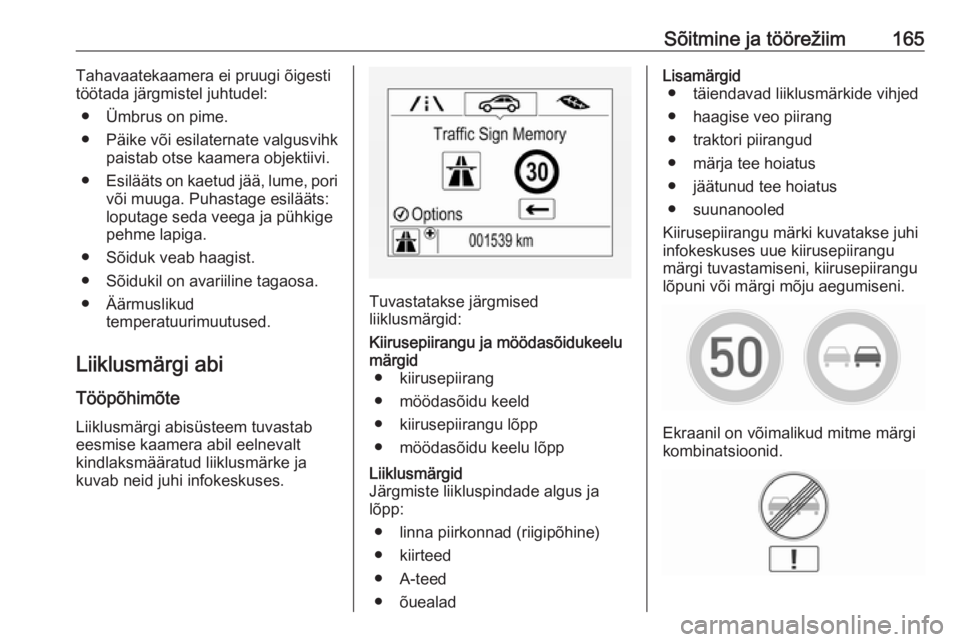

Sõitmine ja töörežiim165Tahavaatekaamera ei pruugi õigesti
töötada järgmistel juhtudel:
● Ümbrus on pime.
● Päike või esilaternate valgusvihk paistab otse kaamera objektiivi.
● Esilääts on kaetud jää, lume, pori
või muuga. Puhastage esilääts:
loputage seda veega ja pühkige
pehme lapiga.
● Sõiduk veab haagist.
● Sõidukil on avariiline tagaosa.
● Äärmuslikud temperatuurimuutused.
Liiklusmärgi abi
Tööpõhimõte
Liiklusmärgi abisüsteem tuvastab
eesmise kaamera abil eelnevalt
kindlaksmääratud liiklusmärke ja
kuvab neid juhi infokeskuses.
Tuvastatakse järgmised
liiklusmärgid:
Kiirusepiirangu ja möödasõidukeelu
märgid ● kiirusepiirang
● möödasõidu keeld
● kiirusepiirangu lõpp
● möödasõidu keelu lõppLiiklusmärgid
Järgmiste liikluspindade algus ja
lõpp:
● linna piirkonnad (riigipõhine)● kiirteed
● A-teed
● õuealadLisamärgid ● täiendavad liiklusmärkide vihjed
● haagise veo piirang
● traktori piirangud
● märja tee hoiatus
● jäätunud tee hoiatus
● suunanooled
Kiirusepiirangu märki kuvatakse juhi
infokeskuses uue kiirusepiirangu
märgi tuvastamiseni, kiirusepiirangu
lõpuni või märgi mõju aegumiseni.
Ekraanil on võimalikud mitme märgi
kombinatsioonid.

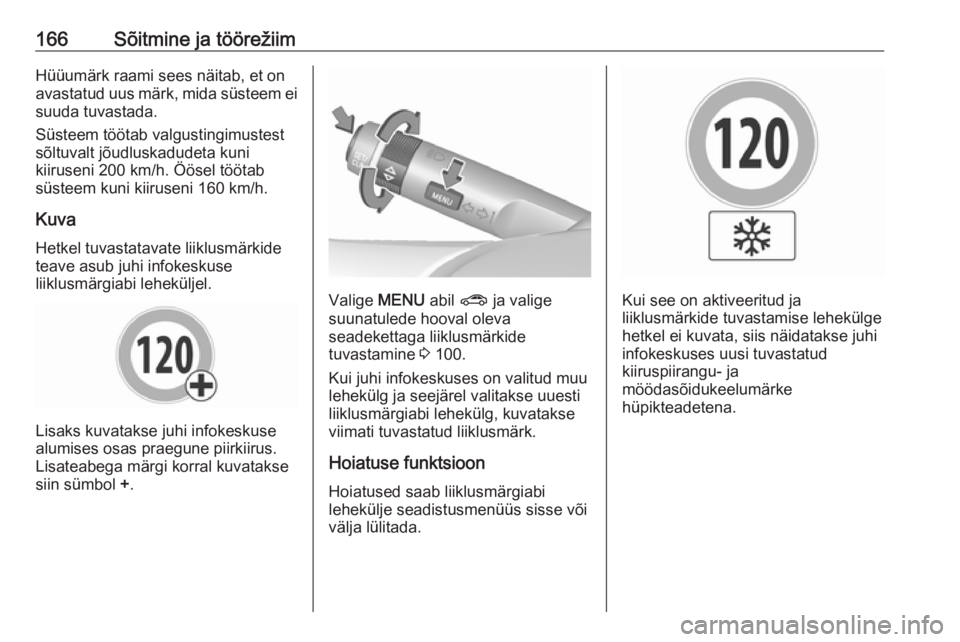

166Sõitmine ja töörežiimHüüumärk raami sees näitab, et on
avastatud uus märk, mida süsteem ei
suuda tuvastada.
Süsteem töötab valgustingimustest sõltuvalt jõudluskadudeta kuni
kiiruseni 200 km/h. Öösel töötab
süsteem kuni kiiruseni 160 km/h.
Kuva Hetkel tuvastatavate liiklusmärkideteave asub juhi infokeskuse
liiklusmärgiabi leheküljel.
Lisaks kuvatakse juhi infokeskuse
alumises osas praegune piirkiirus.
Lisateabega märgi korral kuvatakse
siin sümbol +.
Valige MENU abil ? ja valige
suunatulede hooval oleva
seadekettaga liiklusmärkide
tuvastamine 3 100.
Kui juhi infokeskuses on valitud muu
lehekülg ja seejärel valitakse uuesti
liiklusmärgiabi lehekülg, kuvatakse viimati tuvastatud liiklusmärk.
Hoiatuse funktsioon
Hoiatused saab liiklusmärgiabi
lehekülje seadistusmenüüs sisse või
välja lülitada.Kui see on aktiveeritud ja
liiklusmärkide tuvastamise lehekülge
hetkel ei kuvata, siis näidatakse juhi
infokeskuses uusi tuvastatud
kiiruspiirangu- ja
möödasõidukeelumärke
hüpikteadetena.

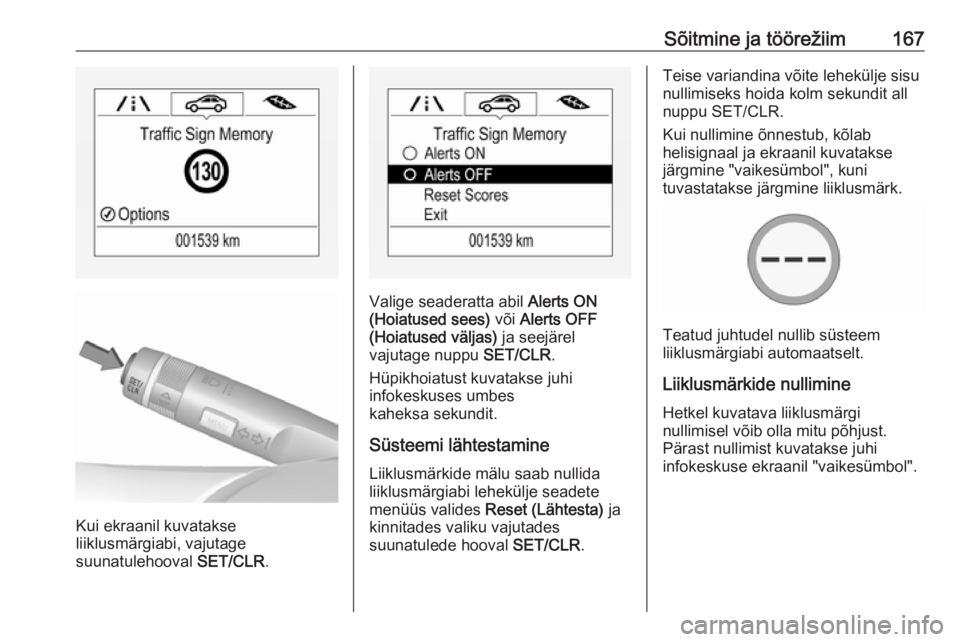

Sõitmine ja töörežiim167
Kui ekraanil kuvatakse
liiklusmärgiabi, vajutage
suunatulehooval SET/CLR.
Valige seaderatta abil Alerts ON
(Hoiatused sees) või Alerts OFF
(Hoiatused väljas) ja seejärel
vajutage nuppu SET/CLR.
Hüpikhoiatust kuvatakse juhi
infokeskuses umbes
kaheksa sekundit.
Süsteemi lähtestamine Liiklusmärkide mälu saab nullida
liiklusmärgiabi lehekülje seadete menüüs valides Reset (Lähtesta) ja
kinnitades valiku vajutades
suunatulede hooval SET/CLR.
Teise variandina võite lehekülje sisu
nullimiseks hoida kolm sekundit all
nuppu SET/CLR.
Kui nullimine õnnestub, kõlab
helisignaal ja ekraanil kuvatakse
järgmine "vaikesümbol", kuni
tuvastatakse järgmine liiklusmärk.
Teatud juhtudel nullib süsteem
liiklusmärgiabi automaatselt.
Liiklusmärkide nullimine
Hetkel kuvatava liiklusmärgi
nullimisel võib olla mitu põhjust.
Pärast nullimist kuvatakse juhi
infokeskuse ekraanil "vaikesümbol".

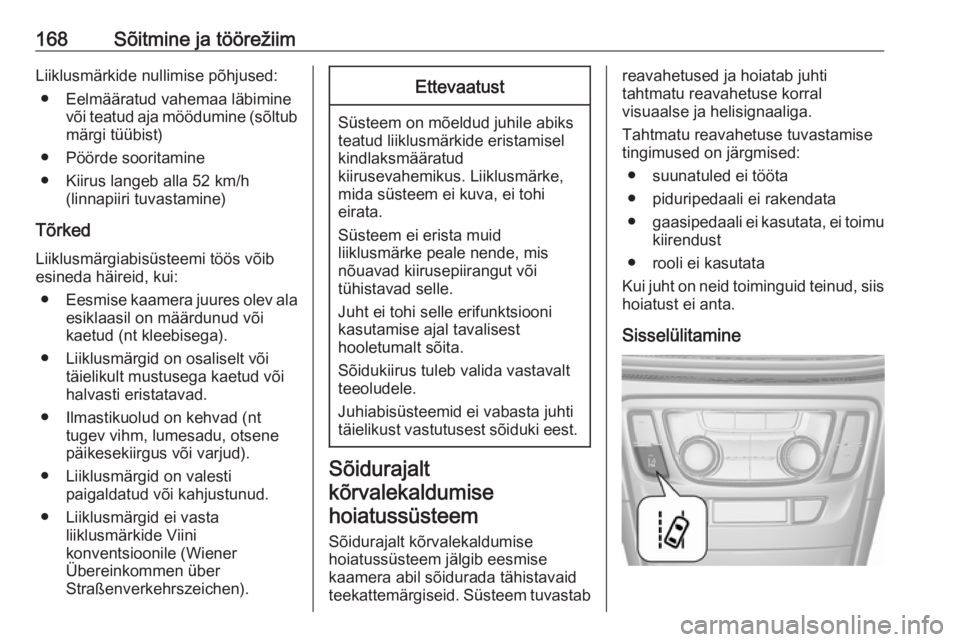

168Sõitmine ja töörežiimLiiklusmärkide nullimise põhjused:● Eelmääratud vahemaa läbimine või teatud aja möödumine (sõltub
märgi tüübist)
● Pöörde sooritamine
● Kiirus langeb alla 52 km/h (linnapiiri tuvastamine)
Tõrked
Liiklusmärgiabisüsteemi töös võib
esineda häireid, kui:
● Eesmise kaamera juures olev ala
esiklaasil on määrdunud või
kaetud (nt kleebisega).
● Liiklusmärgid on osaliselt või täielikult mustusega kaetud või
halvasti eristatavad.
● Ilmastikuolud on kehvad (nt tugev vihm, lumesadu, otsene
päikesekiirgus või varjud).
● Liiklusmärgid on valesti paigaldatud või kahjustunud.
● Liiklusmärgid ei vasta liiklusmärkide Viini
konventsioonile (Wiener
Übereinkommen über
Straßenverkehrszeichen).Ettevaatust
Süsteem on mõeldud juhile abiks
teatud liiklusmärkide eristamisel
kindlaksmääratud
kiirusevahemikus. Liiklusmärke,
mida süsteem ei kuva, ei tohi
eirata.
Süsteem ei erista muid
liiklusmärke peale nende, mis
nõuavad kiirusepiirangut või
tühistavad selle.
Juht ei tohi selle erifunktsiooni
kasutamise ajal tavalisest
hooletumalt sõita.
Sõidukiirus tuleb valida vastavalt
teeoludele.
Juhiabisüsteemid ei vabasta juhti täielikust vastutusest sõiduki eest.
Sõidurajalt
kõrvalekaldumise hoiatussüsteem
Sõidurajalt kõrvalekaldumise
hoiatussüsteem jälgib eesmise
kaamera abil sõidurada tähistavaid
teekattemärgiseid. Süsteem tuvastab
reavahetused ja hoiatab juhti
tahtmatu reavahetuse korral
visuaalse ja helisignaaliga.
Tahtmatu reavahetuse tuvastamise
tingimused on järgmised:
● suunatuled ei tööta
● piduripedaali ei rakendata
● gaasipedaali ei kasutata, ei toimu
kiirendust
● rooli ei kasutata
Kui juht on neid toiminguid teinud, siis hoiatust ei anta.
Sisselülitamine
