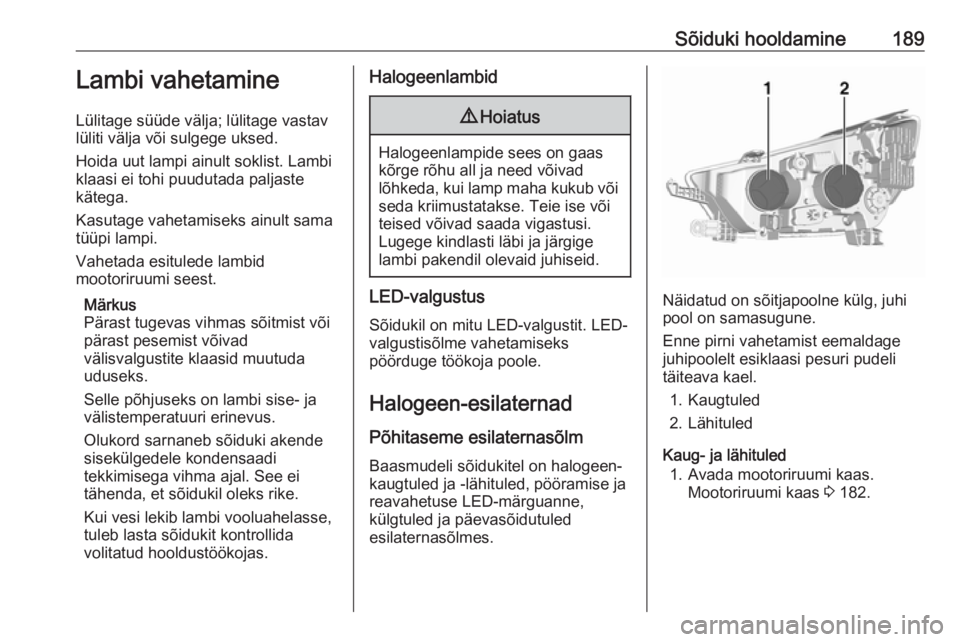

Sõiduki hooldamine189Lambi vahetamine
Lülitage süüde välja; lülitage vastav lüliti välja või sulgege uksed.
Hoida uut lampi ainult soklist. Lambi
klaasi ei tohi puudutada paljaste kätega.
Kasutage vahetamiseks ainult sama
tüüpi lampi.
Vahetada esitulede lambid
mootoriruumi seest.
Märkus
Pärast tugevas vihmas sõitmist või pärast pesemist võivad
välisvalgustite klaasid muutuda
uduseks.
Selle põhjuseks on lambi sise- ja
välistemperatuuri erinevus.
Olukord sarnaneb sõiduki akende
sisekülgedele kondensaadi
tekkimisega vihma ajal. See ei
tähenda, et sõidukil oleks rike.
Kui vesi lekib lambi vooluahelasse,
tuleb lasta sõidukit kontrollida
volitatud hooldustöökojas.Halogeenlambid9 Hoiatus
Halogeenlampide sees on gaas
kõrge rõhu all ja need võivad
lõhkeda, kui lamp maha kukub või seda kriimustatakse. Teie ise või
teised võivad saada vigastusi.
Lugege kindlasti läbi ja järgige
lambi pakendil olevaid juhiseid.
LED-valgustus
Sõidukil on mitu LED-valgustit. LED-
valgustisõlme vahetamiseks
pöörduge töökoja poole.
Halogeen-esilaternad Põhitaseme esilaternasõlm
Baasmudeli sõidukitel on halogeen-
kaugtuled ja -lähituled, pööramise ja
reavahetuse LED-märguanne,
külgtuled ja päevasõidutuled
esilaternasõlmes.Näidatud on sõitjapoolne külg, juhi
pool on samasugune.
Enne pirni vahetamist eemaldage
juhipoolelt esiklaasi pesuri pudeli
täiteava kael.
1. Kaugtuled
2. Lähituled
Kaug- ja lähituled 1. Avada mootoriruumi kaas. Mootoriruumi kaas 3 182.

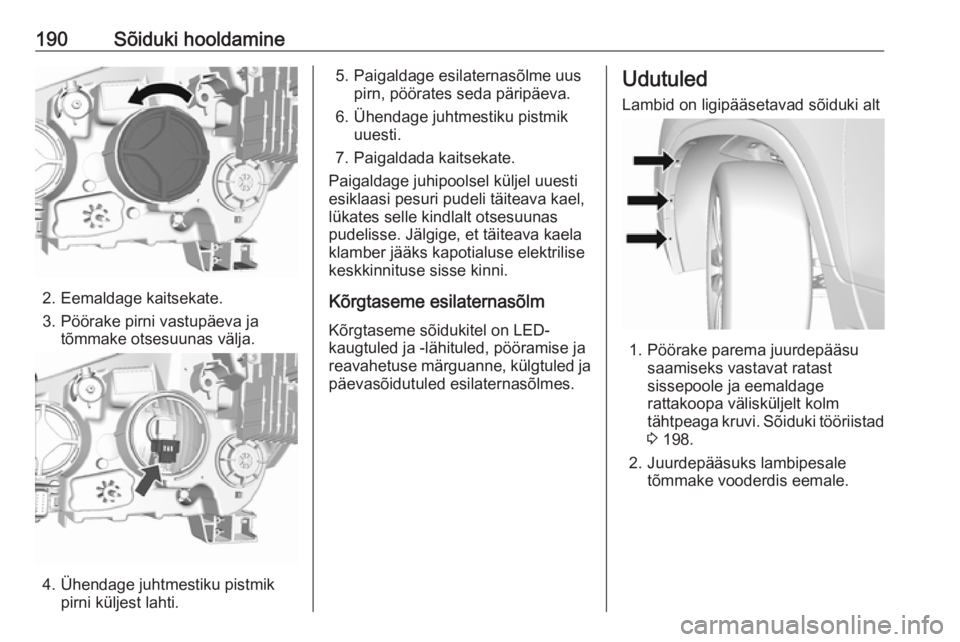

190Sõiduki hooldamine
2. Eemaldage kaitsekate.
3. Pöörake pirni vastupäeva ja tõmmake otsesuunas välja.
4. Ühendage juhtmestiku pistmik pirni küljest lahti.
5. Paigaldage esilaternasõlme uuspirn, pöörates seda päripäeva.
6. Ühendage juhtmestiku pistmik uuesti.
7. Paigaldada kaitsekate.
Paigaldage juhipoolsel küljel uuesti
esiklaasi pesuri pudeli täiteava kael, lükates selle kindlalt otsesuunas
pudelisse. Jälgige, et täiteava kaela
klamber jääks kapotialuse elektrilise
keskkinnituse sisse kinni.
Kõrgtaseme esilaternasõlm Kõrgtaseme sõidukitel on LED-
kaugtuled ja -lähituled, pööramise ja
reavahetuse märguanne, külgtuled ja päevasõidutuled esilaternasõlmes.Udutuled
Lambid on ligipääsetavad sõiduki alt
1. Pöörake parema juurdepääsu saamiseks vastavat ratast
sissepoole ja eemaldage
rattakoopa välisküljelt kolm
tähtpeaga kruvi. Sõiduki tööriistad
3 198.
2. Juurdepääsuks lambipesale tõmmake vooderdis eemale.

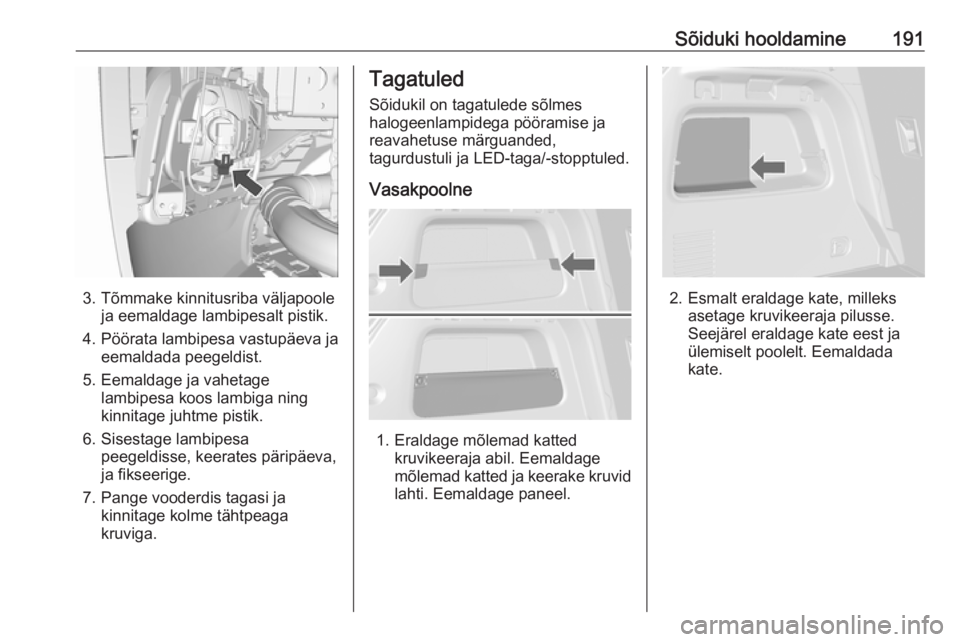

Sõiduki hooldamine191
3. Tõmmake kinnitusriba väljapooleja eemaldage lambipesalt pistik.
4. Pöörata lambipesa vastupäeva ja eemaldada peegeldist.
5. Eemaldage ja vahetage lambipesa koos lambiga ning
kinnitage juhtme pistik.
6. Sisestage lambipesa peegeldisse, keerates päripäeva,
ja fikseerige.
7. Pange vooderdis tagasi ja kinnitage kolme tähtpeaga
kruviga.
Tagatuled
Sõidukil on tagatulede sõlmes
halogeenlampidega pööramise ja
reavahetuse märguanded,
tagurdustuli ja LED-taga/-stopptuled.
Vasakpoolne
1. Eraldage mõlemad katted kruvikeeraja abil. Eemaldage
mõlemad katted ja keerake kruvid
lahti. Eemaldage paneel.
2. Esmalt eraldage kate, milleks asetage kruvikeeraja pilusse.
Seejärel eraldage kate eest ja
ülemiselt poolelt. Eemaldada
kate.

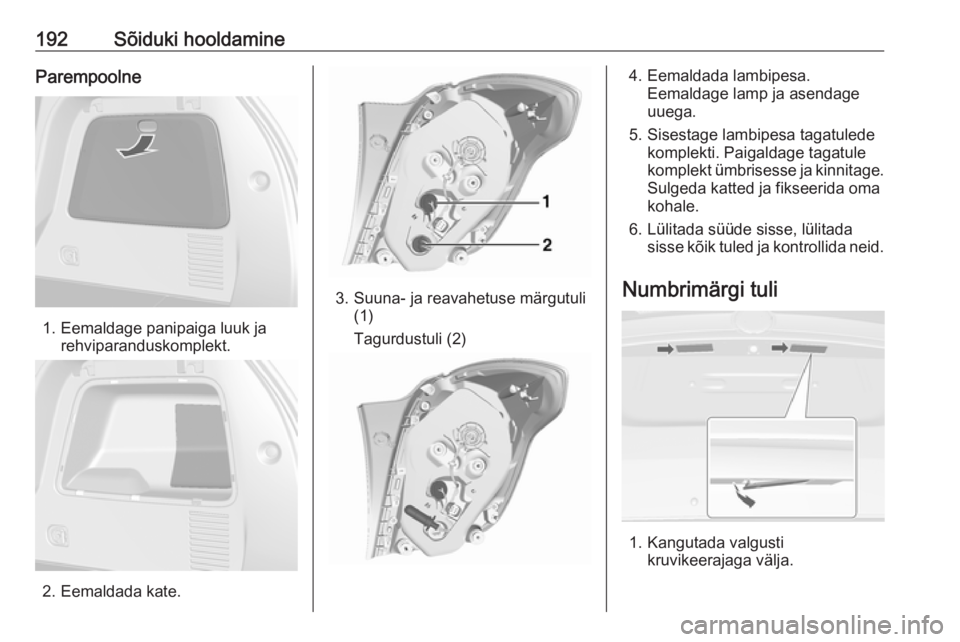

192Sõiduki hooldamineParempoolne
1. Eemaldage panipaiga luuk jarehviparanduskomplekt.
2. Eemaldada kate.
3. Suuna- ja reavahetuse märgutuli(1)
Tagurdustuli (2)
4. Eemaldada lambipesa. Eemaldage lamp ja asendage
uuega.
5. Sisestage lambipesa tagatulede komplekti. Paigaldage tagatule
komplekt ümbrisesse ja kinnitage. Sulgeda katted ja fikseerida oma
kohale.
6. Lülitada süüde sisse, lülitada sisse kõik tuled ja kontrollida neid.
Numbrimärgi tuli
1. Kangutada valgusti kruvikeerajaga välja.

Sõiduki hooldamine1932. Eemaldada lambiümbris,tõmmates seda allapoole. Vältida
juhtme kaasatõmbamist.
Vabastamiseks keerata lambipesa vastupäeva.
3. Eemaldada lamp pesast ja asendada uuega.
4. Panna lambipesa lambiümbrisesse ja keerata
päripäeva.
5. Paigaldada lambiümbris ja kinnitada kruvikeerajaga.Elektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Aku positiivse klemmi taga karbis on mõned peakaitsmed. Vajadusel tuleb
need lasta töökojas välja vahetada.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Märkus
Kõik selles juhendis kirjeldatud
kaitsmekarbid ei ole Teie sõidukis
kasutusel.
Kaitsmekarbi kontrollimisel tuleb järgida kaitsmekarbi silti.Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
Asetage kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldage kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp on mootoriruumis.
Avada kate, tõsta see ülespoole ja
eemaldada.

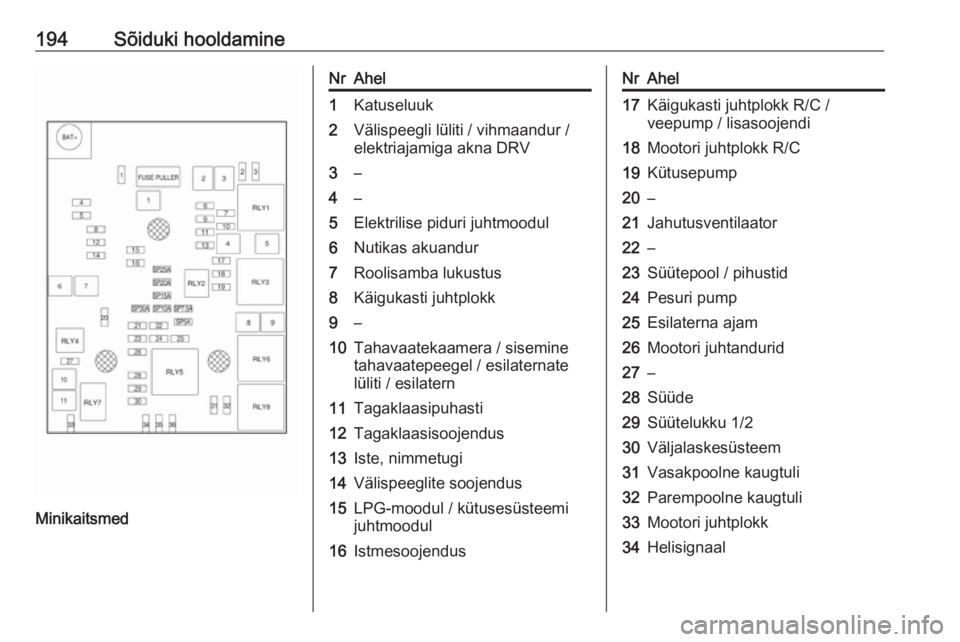

194Sõiduki hooldamine
Minikaitsmed
NrAhel1Katuseluuk2Välispeegli lüliti / vihmaandur /
elektriajamiga akna DRV3–4–5Elektrilise piduri juhtmoodul6Nutikas akuandur7Roolisamba lukustus8Käigukasti juhtplokk9–10Tahavaatekaamera / sisemine
tahavaatepeegel / esilaternate
lüliti / esilatern11Tagaklaasipuhasti12Tagaklaasisoojendus13Iste, nimmetugi14Välispeeglite soojendus15LPG-moodul / kütusesüsteemi
juhtmoodul16IstmesoojendusNrAhel17Käigukasti juhtplokk R/C /
veepump / lisasoojendi18Mootori juhtplokk R/C19Kütusepump20–21Jahutusventilaator22–23Süütepool / pihustid24Pesuri pump25Esilaterna ajam26Mootori juhtandurid27–28Süüde29Süütelukku 1/230Väljalaskesüsteem31Vasakpoolne kaugtuli32Parempoolne kaugtuli33Mootori juhtplokk34Helisignaal

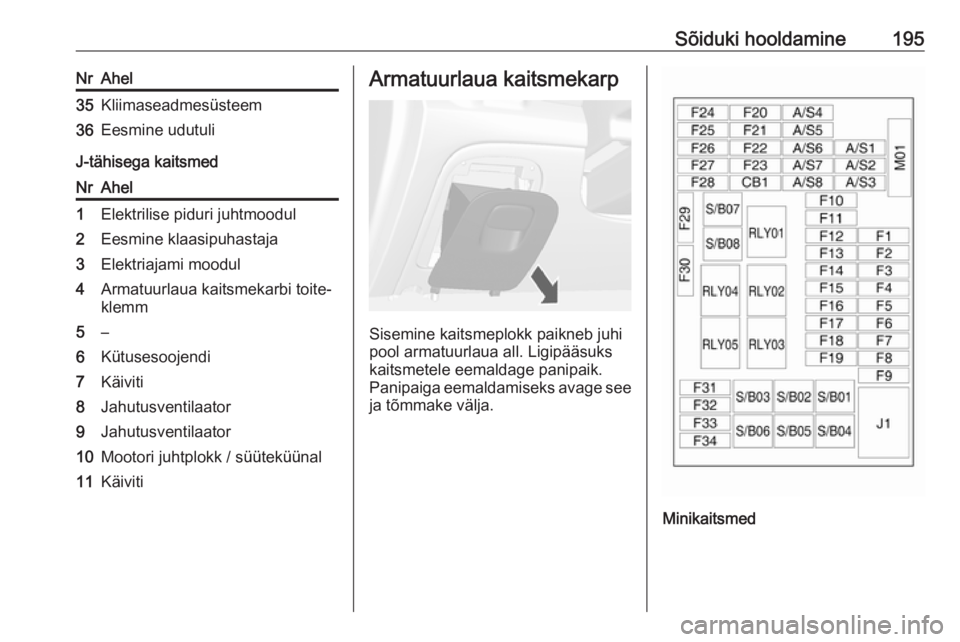

Sõiduki hooldamine195NrAhel35Kliimaseadmesüsteem36Eesmine udutuli
J-tähisega kaitsmed
NrAhel1Elektrilise piduri juhtmoodul2Eesmine klaasipuhastaja3Elektriajami moodul4Armatuurlaua kaitsmekarbi toite‐
klemm5–6Kütusesoojendi7Käiviti8Jahutusventilaator9Jahutusventilaator10Mootori juhtplokk / süüteküünal11KäivitiArmatuurlaua kaitsmekarp
Sisemine kaitsmeplokk paikneb juhi
pool armatuurlaua all. Ligipääsuks
kaitsmetele eemaldage panipaik.
Panipaiga eemaldamiseks avage see
ja tõmmake välja.
Minikaitsmed

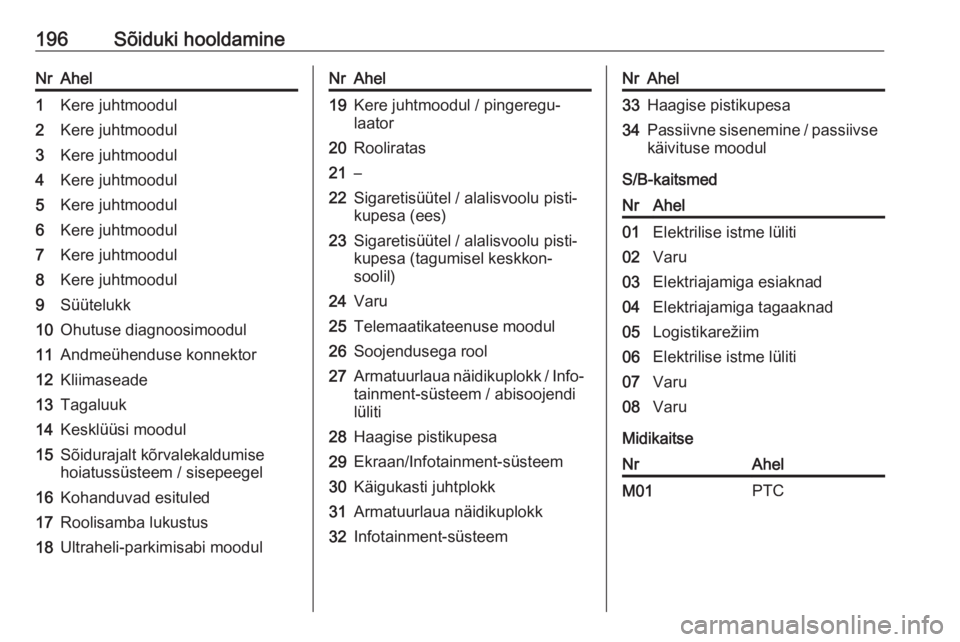

196Sõiduki hooldamineNrAhel1Kere juhtmoodul2Kere juhtmoodul3Kere juhtmoodul4Kere juhtmoodul5Kere juhtmoodul6Kere juhtmoodul7Kere juhtmoodul8Kere juhtmoodul9Süütelukk10Ohutuse diagnoosimoodul11Andmeühenduse konnektor12Kliimaseade13Tagaluuk14Kesklüüsi moodul15Sõidurajalt kõrvalekaldumise
hoiatussüsteem / sisepeegel16Kohanduvad esituled17Roolisamba lukustus18Ultraheli-parkimisabi moodulNrAhel19Kere juhtmoodul / pingeregu‐
laator20Rooliratas21–22Sigaretisüütel / alalisvoolu pisti‐
kupesa (ees)23Sigaretisüütel / alalisvoolu pisti‐
kupesa (tagumisel keskkon‐
soolil)24Varu25Telemaatikateenuse moodul26Soojendusega rool27Armatuurlaua näidikuplokk / Info‐ tainment-süsteem / abisoojendi
lüliti28Haagise pistikupesa29Ekraan/Infotainment-süsteem30Käigukasti juhtplokk31Armatuurlaua näidikuplokk32Infotainment-süsteemNrAhel33Haagise pistikupesa34Passiivne sisenemine / passiivse
käivituse moodul
S/B-kaitsmed
NrAhel01Elektrilise istme lüliti02Varu03Elektriajamiga esiaknad04Elektriajamiga tagaaknad05Logistikarežiim06Elektrilise istme lüliti07Varu08Varu
Midikaitse
NrAhelM01PTC

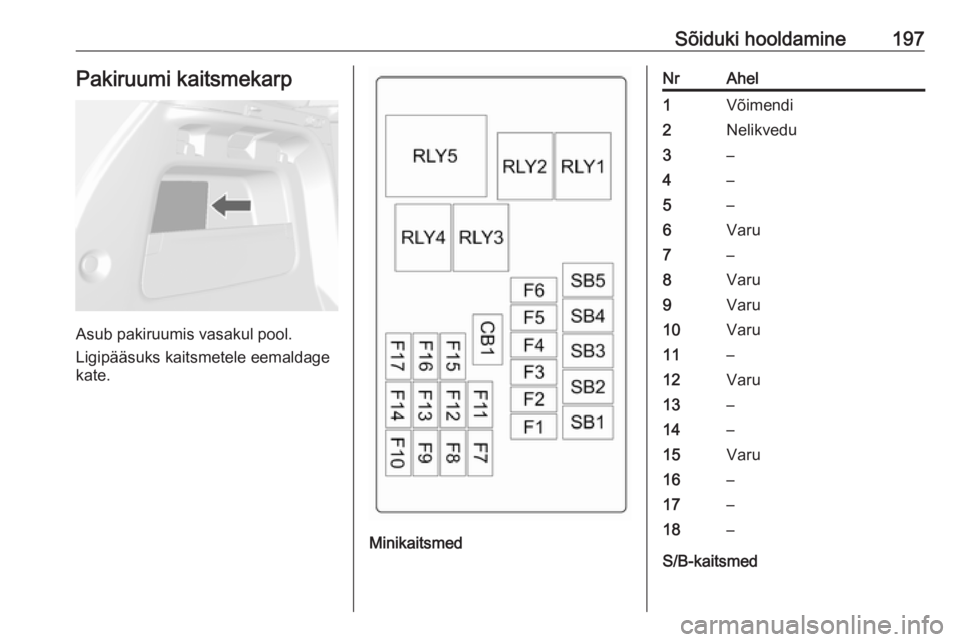

Sõiduki hooldamine197Pakiruumi kaitsmekarp
Asub pakiruumis vasakul pool.
Ligipääsuks kaitsmetele eemaldage
kate.
Minikaitsmed
NrAhel1Võimendi2Nelikvedu3–4–5–6Varu7–8Varu9Varu10Varu11–12Varu13–14–15Varu16–17–18–
S/B-kaitsmed

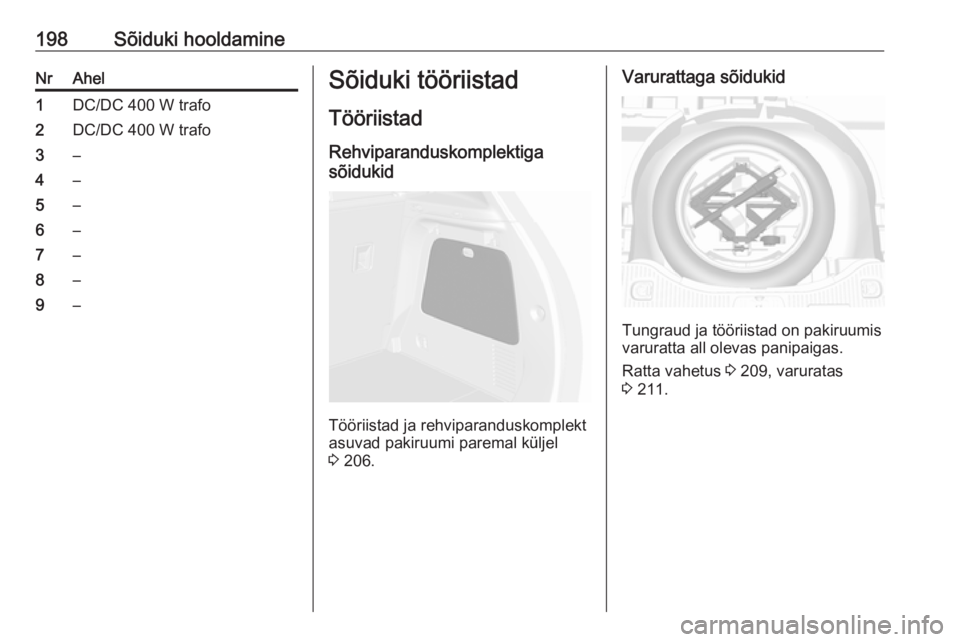

198Sõiduki hooldamineNrAhel1DC/DC 400 W trafo2DC/DC 400 W trafo3–4–5–6–7–8–9–Sõiduki tööriistadTööriistad
Rehviparanduskomplektiga
sõidukid
Tööriistad ja rehviparanduskomplekt
asuvad pakiruumi paremal küljel
3 206.
Varurattaga sõidukid
Tungraud ja tööriistad on pakiruumis
varuratta all olevas panipaigas.
Ratta vahetus 3 209, varuratas
3 211.
