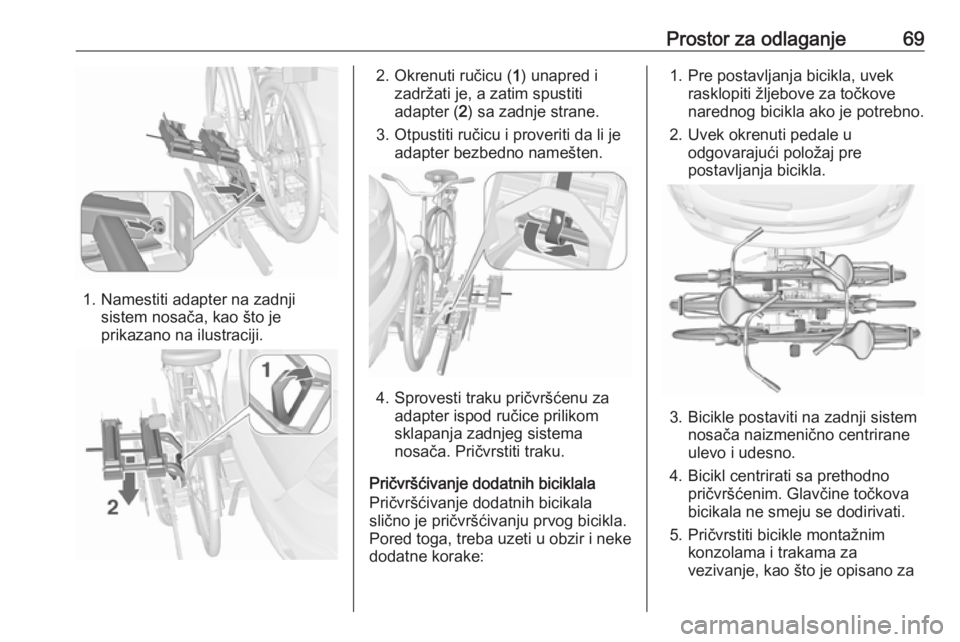

Prostor za odlaganje69
1. Namestiti adapter na zadnjisistem nosača, kao što je
prikazano na ilustraciji.
2. Okrenuti ručicu ( 1) unapred i
zadržati je, a zatim spustiti adapter ( 2) sa zadnje strane.
3. Otpustiti ručicu i proveriti da li je adapter bezbedno namešten.
4. Sprovesti traku pričvršćenu za adapter ispod ručice prilikom
sklapanja zadnjeg sistema
nosača. Pričvrstiti traku.
Pričvršćivanje dodatnih biciklala
Pričvršćivanje dodatnih bicikala
slično je pričvršćivanju prvog bicikla. Pored toga, treba uzeti u obzir i neke
dodatne korake:
1. Pre postavljanja bicikla, uvek rasklopiti žljebove za točkove
narednog bicikla ako je potrebno.
2. Uvek okrenuti pedale u odgovarajući položaj pre
postavljanja bicikla.
3. Bicikle postaviti na zadnji sistem nosača naizmenično centrirane
ulevo i udesno.
4. Bicikl centrirati sa prethodno pričvršćenim. Glavčine točkova
bicikala ne smeju se dodirivati.
5. Pričvrstiti bicikle montažnim konzolama i trakama za
vezivanje, kao što je opisano za

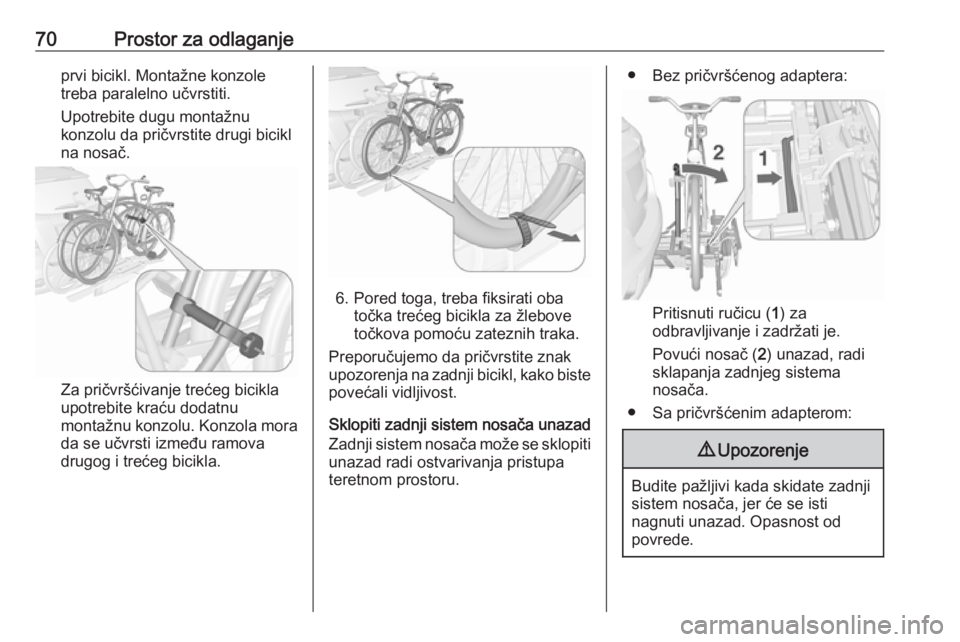

70Prostor za odlaganjeprvi bicikl. Montažne konzole
treba paralelno učvrstiti.
Upotrebite dugu montažnu
konzolu da pričvrstite drugi bicikl
na nosač.
Za pričvršćivanje trećeg bicikla
upotrebite kraću dodatnu
montažnu konzolu. Konzola mora
da se učvrsti između ramova
drugog i trećeg bicikla.
6. Pored toga, treba fiksirati oba točka trećeg bicikla za žlebove
točkova pomoću zateznih traka.
Preporučujemo da pričvrstite znak
upozorenja na zadnji bicikl, kako biste
povećali vidljivost.
Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti unazad radi ostvarivanja pristupa
teretnom prostoru.
● Bez pričvršćenog adaptera:
Pritisnuti ručicu ( 1) za
odbravljivanje i zadržati je.
Povući nosač ( 2) unazad, radi
sklapanja zadnjeg sistema
nosača.
● Sa pričvršćenim adapterom:
9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.

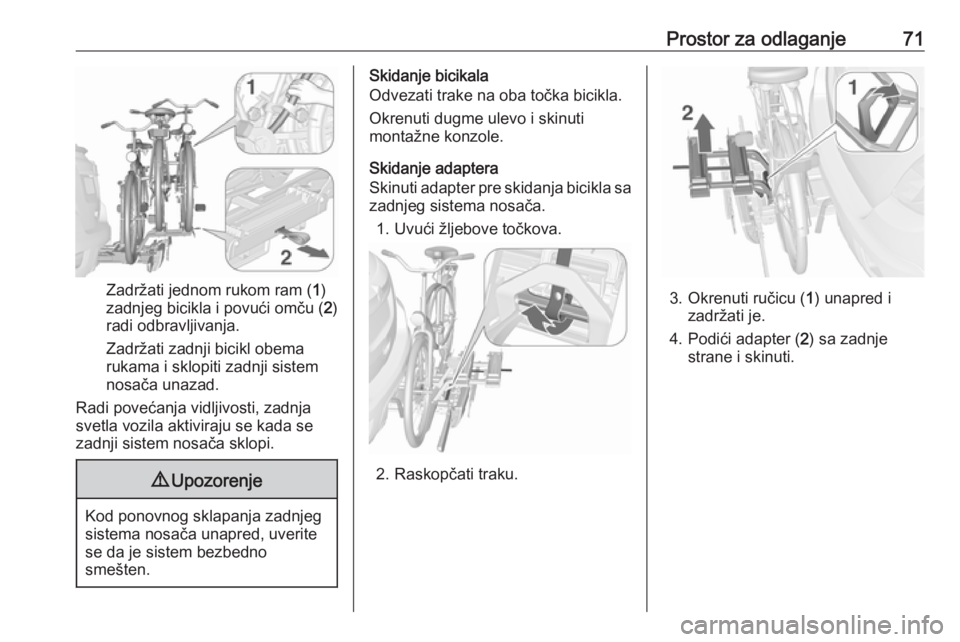

Prostor za odlaganje71
Zadržati jednom rukom ram (1)
zadnjeg bicikla i povući omču ( 2)
radi odbravljivanja.
Zadržati zadnji bicikl obema
rukama i sklopiti zadnji sistem
nosača unazad.
Radi povećanja vidljivosti, zadnja
svetla vozila aktiviraju se kada se
zadnji sistem nosača sklopi.
9 Upozorenje
Kod ponovnog sklapanja zadnjeg
sistema nosača unapred, uverite
se da je sistem bezbedno
smešten.
Skidanje bicikala
Odvezati trake na oba točka bicikla.
Okrenuti dugme ulevo i skinuti
montažne konzole.
Skidanje adaptera
Skinuti adapter pre skidanja bicikla sa zadnjeg sistema nosača.
1. Uvući žljebove točkova.
2. Raskopčati traku.
3. Okrenuti ručicu ( 1) unapred i
zadržati je.
4. Podići adapter ( 2) sa zadnje
strane i skinuti.

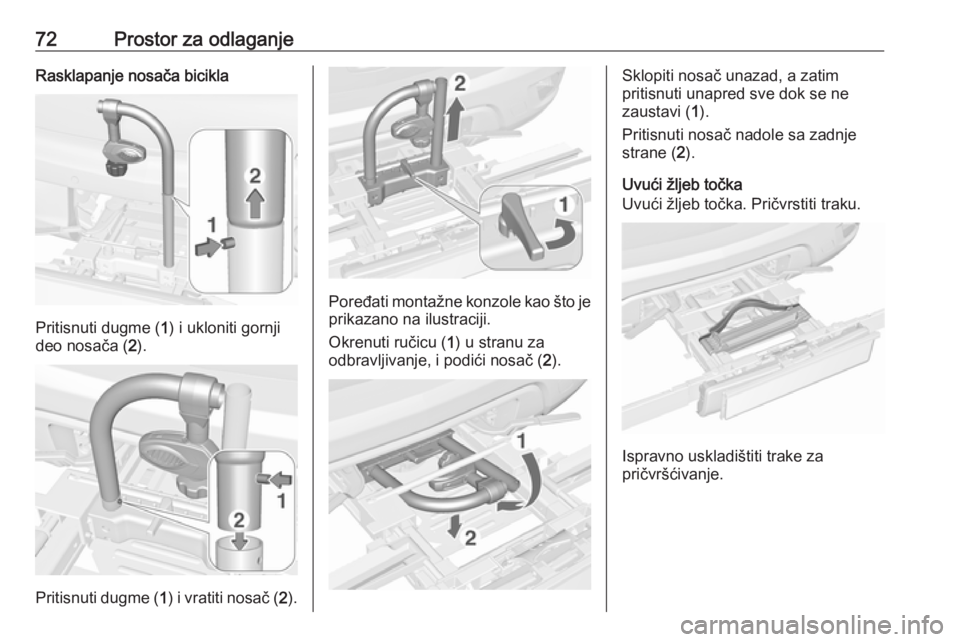

72Prostor za odlaganjeRasklapanje nosača bicikla
Pritisnuti dugme (1) i ukloniti gornji
deo nosača ( 2).
Pritisnuti dugme ( 1) i vratiti nosač ( 2).
Poređati montažne konzole kao što je
prikazano na ilustraciji.
Okrenuti ručicu ( 1) u stranu za
odbravljivanje, i podići nosač ( 2).
Sklopiti nosač unazad, a zatim
pritisnuti unapred sve dok se ne
zaustavi ( 1).
Pritisnuti nosač nadole sa zadnje
strane ( 2).
Uvući žljeb točka
Uvući žljeb točka. Pričvrstiti traku.
Ispravno uskladištiti trake za
pričvršćivanje.

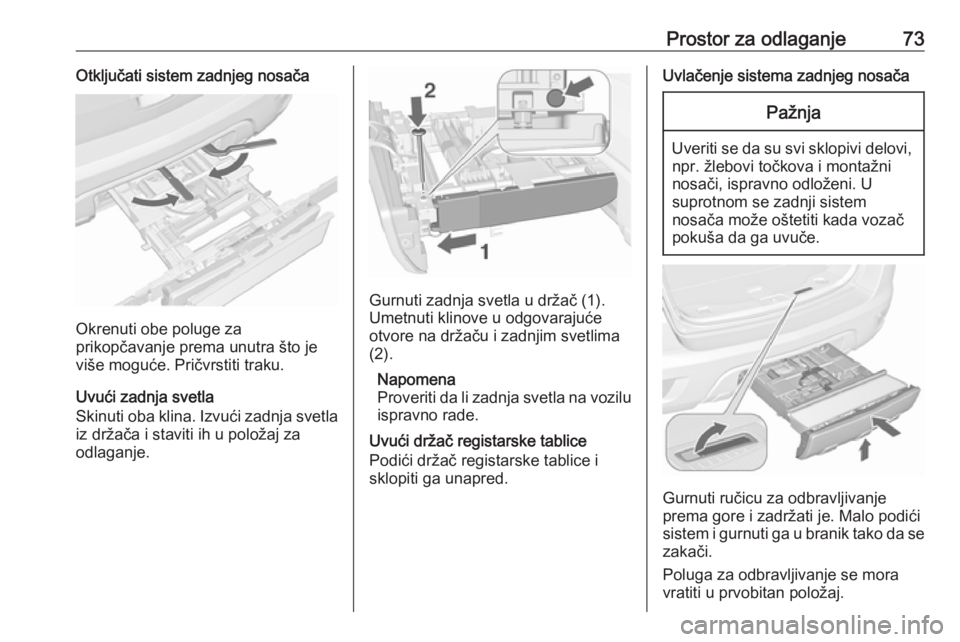

Prostor za odlaganje73Otključati sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće. Pričvrstiti traku.
Uvući zadnja svetla
Skinuti oba klina. Izvući zadnja svetla iz držača i staviti ih u položaj za
odlaganje.
Gurnuti zadnja svetla u držač (1).
Umetnuti klinove u odgovarajuće
otvore na držaču i zadnjim svetlima
(2).
Napomena
Proveriti da li zadnja svetla na vozilu
ispravno rade.
Uvući držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unapred.
Uvlačenje sistema zadnjeg nosačaPažnja
Uveriti se da su svi sklopivi delovi, npr. žlebovi točkova i montažni
nosači, ispravno odloženi. U
suprotnom se zadnji sistem
nosača može oštetiti kada vozač
pokuša da ga uvuče.
Gurnuti ručicu za odbravljivanje
prema gore i zadržati je. Malo podići
sistem i gurnuti ga u branik tako da se
zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.

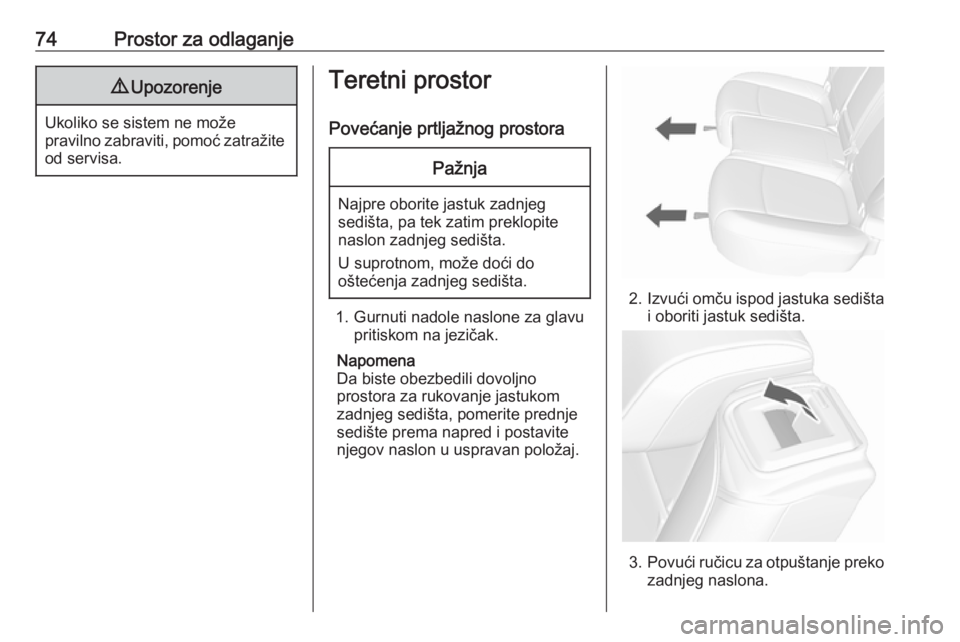

74Prostor za odlaganje9Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, pomoć zatražite od servisa.
Teretni prostor
Povećanje prtljažnog prostoraPažnja
Najpre oborite jastuk zadnjeg sedišta, pa tek zatim preklopite
naslon zadnjeg sedišta.
U suprotnom, može doći do
oštećenja zadnjeg sedišta.
1. Gurnuti nadole naslone za glavu pritiskom na jezičak.
Napomena
Da biste obezbedili dovoljno
prostora za rukovanje jastukom
zadnjeg sedišta, pomerite prednje
sedište prema napred i postavite
njegov naslon u uspravan položaj.
2. Izvući omču ispod jastuka sedišta
i oboriti jastuk sedišta.
3. Povući ručicu za otpuštanje preko
zadnjeg naslona.

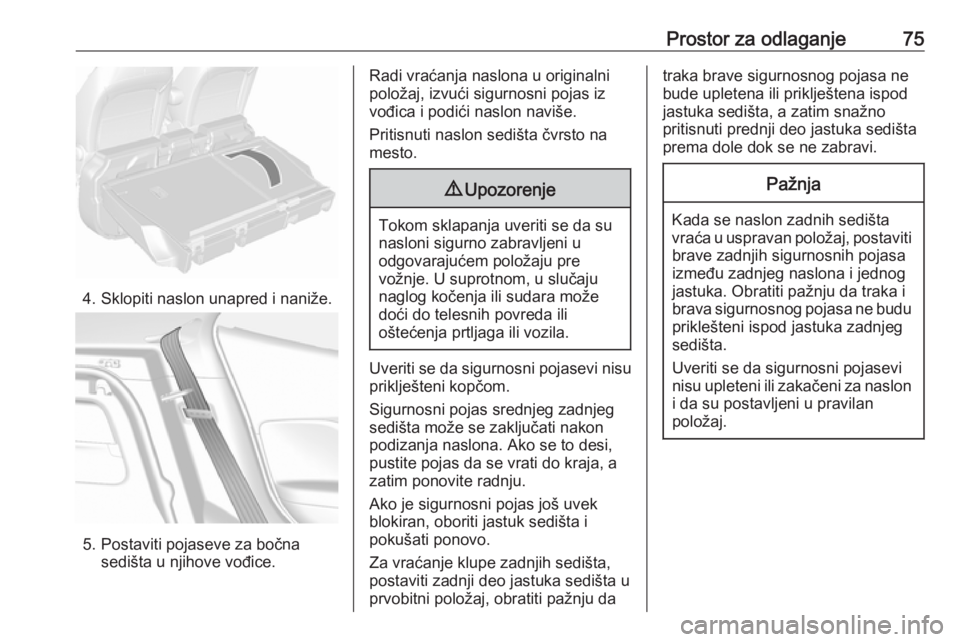

Prostor za odlaganje75
4. Sklopiti naslon unapred i naniže.
5. Postaviti pojaseve za bočnasedišta u njihove vođice.
Radi vraćanja naslona u originalni
položaj, izvući sigurnosni pojas iz
vođica i podići naslon naviše.
Pritisnuti naslon sedišta čvrsto na
mesto.9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju
naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Uveriti se da sigurnosni pojasevi nisu priklješteni kopčom.
Sigurnosni pojas srednjeg zadnjeg
sedišta može se zaključati nakon
podizanja naslona. Ako se to desi,
pustite pojas da se vrati do kraja, a
zatim ponovite radnju.
Ako je sigurnosni pojas još uvek
blokiran, oboriti jastuk sedišta i
pokušati ponovo.
Za vraćanje klupe zadnjih sedišta,
postaviti zadnji deo jastuka sedišta u
prvobitni položaj, obratiti pažnju da
traka brave sigurnosnog pojasa ne
bude upletena ili priklještena ispod
jastuka sedišta, a zatim snažno
pritisnuti prednji deo jastuka sedišta
prema dole dok se ne zabravi.Pažnja
Kada se naslon zadnih sedišta
vraća u uspravan položaj, postaviti
brave zadnjih sigurnosnih pojasa
između zadnjeg naslona i jednog
jastuka. Obratiti pažnju da traka i
brava sigurnosnog pojasa ne budu priklešteni ispod jastuka zadnjeg
sedišta.
Uveriti se da sigurnosni pojasevi nisu upleteni ili zakačeni za naslon i da su postavljeni u pravilan
položaj.

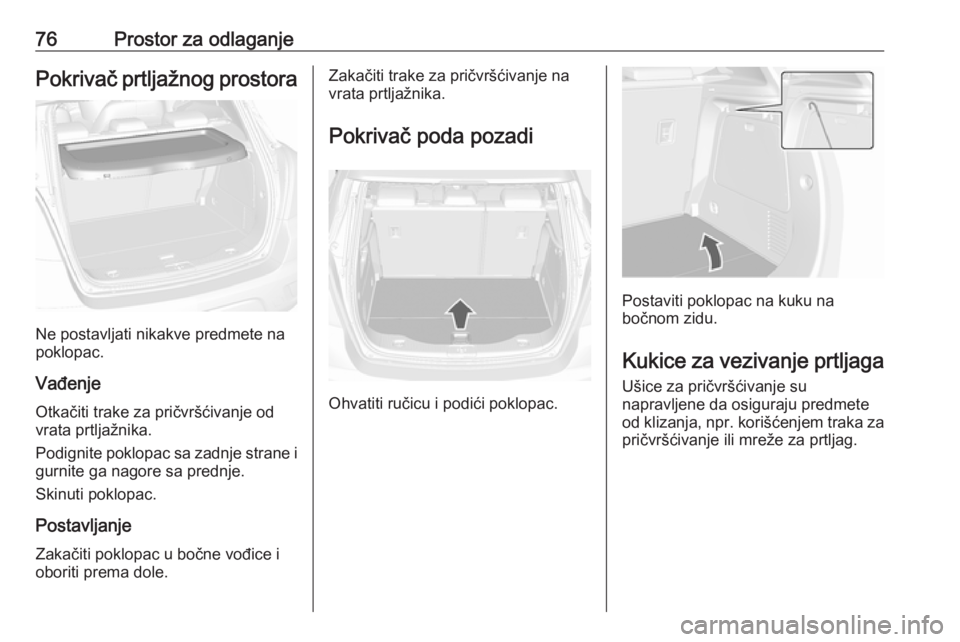

76Prostor za odlaganjePokrivač prtljažnog prostora
Ne postavljati nikakve predmete na
poklopac.
Vađenje
Otkačiti trake za pričvršćivanje od
vrata prtljažnika.
Podignite poklopac sa zadnje strane i gurnite ga nagore sa prednje.
Skinuti poklopac.
Postavljanje
Zakačiti poklopac u bočne vođice i
oboriti prema dole.
Zakačiti trake za pričvršćivanje na
vrata prtljažnika.
Pokrivač poda pozadi
Ohvatiti ručicu i podići poklopac.
Postaviti poklopac na kuku na
bočnom zidu.
Kukice za vezivanje prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.

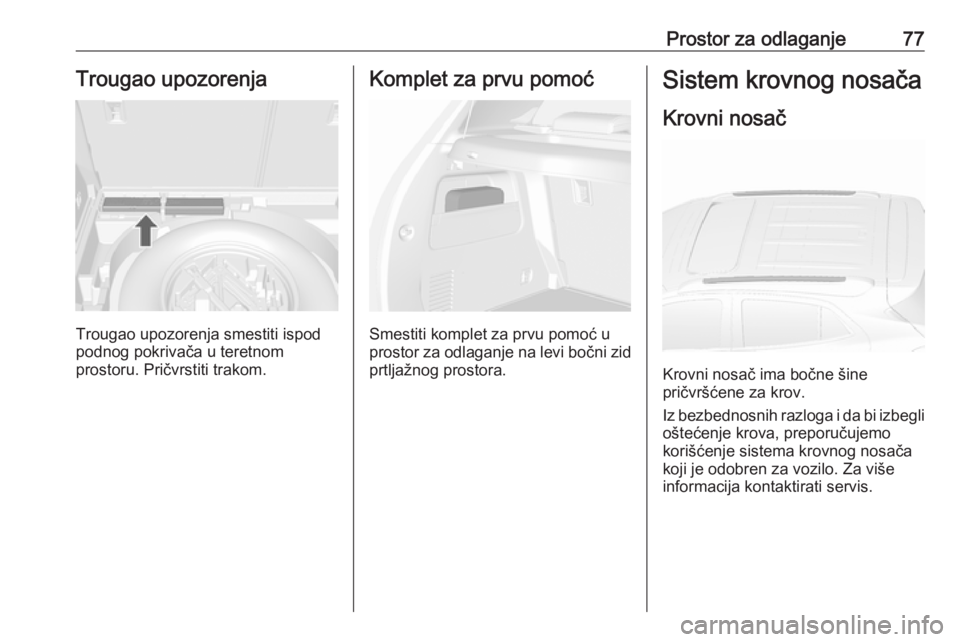

Prostor za odlaganje77Trougao upozorenja
Trougao upozorenja smestiti ispod
podnog pokrivača u teretnom
prostoru. Pričvrstiti trakom.
Komplet za prvu pomoć
Smestiti komplet za prvu pomoć u
prostor za odlaganje na levi bočni zid prtljažnog prostora.
Sistem krovnog nosača
Krovni nosač
Krovni nosač ima bočne šine
pričvršćene za krov.
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.

78Prostor za odlaganjeInformacije o utovaru● Teške predmete u prtljažnom prostoru bi trebalo postaviti do
naslona sedišta. Proveriti da li su
nasloni dobro zabravljeni. Ako se predmeti mogu poslagati jedan
na drugi, teže komade bi trebalo
stavljati dole.
● Osigurati predmete pomoću traka za pričvršćivanje koje su
zakačene na ušice 3 76.
● Osigurati predmete u prtljažniku da bi sprečili njihovo klizanje.
● Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta nesmeju biti
nagnuti prema napred.
● Ne dozvoliti da teret viri iznad gornje ivice naslona sedišta.
● Ne postavljati nikakve predmete na poklopac prtljažnog prostora
ili na instrument tablu, i ne
pokrivati senzor na vrhu
instrument table.
● Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometaslobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene
predmete u unutrašnjost.
● Ne voziti sa otvorenim vratima prtljažnog prostora.9Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu i
izazvati telesne povrede ili
oštećenja tereta ili vozila.
● Korisna nosivost je razlika između ukupne dozvoljene
težine vozila (videti
identifikacionu pločicu 3 230) i
težine praznog vozila po EC-u.
Za proračun korisnog tereta,
uneti podatke vašeg vozila u
tabelu težina na početka ovog
uputstva.
Težina praznog vozila po EC
normativima uključuje
pretpostavljenu težinu vozača
(68 kg), težinu prtljaga (7 kg) i
težinu svih tečnosti (napunjenost
rezervoara za gorivo od 90 %).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
● Vožnja sa teretom na krovnom nosaču povećava osetljivost
vozila na bočni vetar i ugrožava
upravljivost vozila zbog
povišenja težišne tačke vozila.
Podjednako rasporediti teret i
propisno ga osigurati trakama za pričvršćivanje. Podesiti pritisak
pneumatika i brzinu vozila
shodno teretu. Proveriti i
povremeno pritegnuti pričvrsne
trake.
Ne voziti brže od 120 km/h.
● Dozvoljeno opterećenje krova je 75 kg. Opterećenje krova sesastoji od težine krovnog nosača i tereta koji se nosi.
