Приборы и средства управления109Предварительный
подогрев
! горит желтым светом.
Включен предварительный подо‐
грев дизельного двигателя. Вклю‐
чается только при пониженной
температуре наружного воздуха.
Система контролядавления в шинах
w горит или мигает желтым
светом.
Непрерывное горение Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
МиганиеНеисправность в системе или уста‐
новлено колесо без датчика давле‐
ния (например запасное колесо).
Через 60-90 секунд контрольный
индикатор начинает гореть непре‐
рывно. Проконсультируйтесь на станции техобслуживания.Система контроля давления в
шинах 3 234.
Давление моторного масла
Загорается красным светом I.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не
мешая другим автомобилям.
4. Выключите зажигание.
9 Предупреждение
При выключенном двигателе
для торможения и поворота
рулевого колеса требуются
значительно большие усилия. В режиме Autostop тормозной
усилитель продолжает рабо‐
тать.
Не вынимайте ключ, пока авто‐
мобиль не остановится,
поскольку при этом рулевое
колесо может неожиданно
заблокироваться.
Перед тем, как обращаться на
станцию техобслуживания 3 214,
следует проверить уровень мотор‐
ного масла.
Низкий уровень топлива
Горит или мигает желтым светом Y.
Непрерывное горение Слишком низкий уровень топлива в
баке.

110Приборы и средства управленияМиганиеЗапас топлива израсходован.
Немедленно заправьте автомо‐
биль. Категорически запрещается
движение до полного опустошения бака.
Заправка 3 201.
Каталитический нейтрализатор
3 170.
Удаление воздуха из дизельной
топливной системы 3 219.
Иммобилайзер
d мигает желтым светом.
Неисправность в системе иммоби‐
лайзера. Пуск двигателя невозмо‐
жен.
Устраните причину неисправности
на станции техобслуживания.
Наружное освещение 8 горит зеленым светом.
Наружные габаритные фонари
горят 3 134.Дальний свет
C горит синим светом.
Этот индикатор горит при включен‐
ном дальнем свете и при подаче
кратковременных сигналов даль‐
ним светом фар 3 136, а также
если дальний свет горит при вклю‐ ченной системе автоматического
переключения дальнего света или
системе адаптивного головного
освещения 3 139.
Автоматическое переключение дальнегосвета
f горит зеленым светом.
Включен режим автоматического
включения дальнего света 3 139.
Система адаптивного головного освещения
f горит или мигает желтым светом.Непрерывное горение
Необходимо обслуживание
системы адаптивного головного
освещения.
Обратитесь за помощью на стан‐
цию техобслуживания.
Система адаптивного головного
освещения 3 139.
Мигание Система переключена на симмет‐
ричный ближний свет.
Мигание индикатора f в течение
примерно 4 секунд после включе‐
ния зажигания напоминает о том,
что система включена 3 138.
Система автоматического управ‐
ления освещением 3 135.
Противотуманные фары > горит зеленым светом.
Передние противотуманные фары
горят 3 143.

Приборы и средства управления111Задний противотуманныйфонарь
r горит желтым светом.
Задний противотуманный фонарь
горит 3 143.
Круиз-контроль m зажигает белый или зеленый
индикатор.
Зажигает белый индикатор
Система включена.
Горит зеленым светом
Круиз-контроль включен.
Круиз-контроль 3 181.
Обнаружено движущееся впереди транспортноесредство
A горит зеленым или желтым
светом.Горит зеленым светом
Обнаружено транспортное сред‐
ство, движущееся впереди в том же ряду.
Горит желтым светом Дистанция до движущегося
впереди транспортного средства
становится опасной или скорость
сближения является слишком
высокой.
Предупреждение о фронтальном
столкновении 3 185.
Ограничитель скорости
L зажигает белый или зеленый
индикатор.
Зажигает белый индикатор
Система включена.
Горит зеленым светом Ограничитель скорости активен. Установленная скорость показы‐
вается рядом со значком L.
Ограничитель скорости 3 183.Система обнаружения
дорожных знаков
L показывает обнаруженные
дорожные знаки в виде индикации.
Система обнаружения дорожных знаков 3 193.
Открыта дверь
Загорается красным светом h.
Открыта боковая или задняя
торцевая откидная дверь.

112Приборы и средства управленияИнформационные
дисплеи
Информационный центр водителя
Дисплей информационного центра
водителя расположен в комбина‐
ции приборов.
В зависимости от варианта и
комбинации приборов информа‐
ционный центр водителя доступен
как дисплей среднего или высшего
уровней.
В зависимости от уровня комплек‐
тации на дисплее информацион‐
ного центра водителя может отоб‐
ражаться следующая информация:
● счетчики общего и текущего пробега
● информация автомобиля
● информация о пробеге и топливе
● информация об экономии топлива● автомобильные и предупреди‐ тельные сообщения
● параметры автомобиля
Дисплей Midlevel
Основные меню: ● Информация о запасе хода и топливе, отображаемая
на ; , см. описание ниже.
● Информация об автомобиле, отображаемая на ?, см.
описание ниже.
● Информация об экономии, отображаемая на @, см.
описание ниже.
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит;
некоторые функции активны
только во время движения.
Дисплей Uplevel
Основные меню: ● Отображение на Инфо Q
информации о запасе хода и
топливе (см. описание ниже).
● Отображение на Опции L
информации об автомобиле
(см. описание ниже).

Приборы и средства управления113Некоторые функции отображаются
по-разному в зависимости от того,
движется автомобиль или стоит;
некоторые функции активны
только во время движения.
Настройка меню и функций
Для выбора меню и функций
используются клавиши на комби‐
нированном переключателе указа‐
теля поворота.
Нажмите MENU для переключения
между главными меню или для
возврата из подменю на более
высокий уровень.
Поверните регулирующее кольцо,
чтобы выбрать подменю главного
меню или ввести числовое значе‐ ние.
Нажмите SET/CLR, чтобы выбрать
и подтвердить функцию.
Автомобильные и сервисные сооб‐
щения всплывают на экране
информационного центра води‐
теля по мере необходимости.
Подтвердите сообщения нажатием SET/CLR . Информационные сооб‐
щения 3 119.
Меню информации о запасе
хода и топливе ( ;) или
"Информация" ( Q)
Ниже перечислены все страницы
меню "Информация". Некоторые из
них могут отсутствовать на отдель‐ ных вариантах автомобиля. В зави‐
симости от дисплея некоторые
функции могут отображаться
значками.Поворотом колесика регулятора
выберите страницу:
● Счетчик текущего пробега 1/2 или A/B
● Средний расход топлива
● Средняя скорость
● Цифровая скорость
● Запас хода по топливу
● Текущий расход топлива
● Ресурс масла
● Давление в шинах
● Система обнаружения дорож‐ ных знаков
● Дистанция следования
● Таймер
На дисплее среднего уровня стра‐
ницы "Срок службы масла до
замены", "Давление в шинах",
"Система обнаружения дорожных
знаков" и "Индикация дистанции
следования" отображаются в меню "Информация об автомобиле";
выберите ?.

114Приборы и средства управленияСчетчик текущего пробега 1/2 илиA/B
Счетчик текущего пробега показы‐
вает текущее расстояние, прой‐
денное после сброса показаний
счетчика.
Счетчик текущего пробега рабо‐
тает до расстояния 9 999 км , после
чего снова начинает отсчет с 0.
Для сброса показаний несколько
секунд удерживайте нажатой
SET/CLR .
Информацию на страницах счетчи‐
ков пробега 1/A и 2/B можно обну‐
лить независимо от другой стра‐
ницы, когда активна соответствую‐
щая страница меню.
Средний расход топлива
Вывод среднего расхода. Показа‐
ния можно сбросить в любой
момент, при этом новый отсчет
начнется со значения, используе‐
мого по умолчанию.
Для сброса показаний несколько
секунд удерживайте нажатой
SET/CLR .Средняя скорость
Выводится средняя скорость
движения. Результат можно сбро‐
сить в любой момент.
Для сброса показаний несколько
секунд удерживайте нажатой
SET/CLR .
Цифровая скорость
Цифровой дисплей мгновенной
скорости.
Запас хода по топливу
Запас хода рассчитывается на
основе текущего уровня топлива в
баке и текущего расхода. На
дисплей выводится усредненное
значение.
Спустя некоторое время после заправки величина запаса хода автоматически обновляется.
Когда уровень топлива в баке
становится низким, на дисплее
отображается сообщение и заго‐
рается индикатор Y на указателе
уровня топлива.
Если заправка требуется немед‐
ленно, отображается предупреж‐
дение, которое остается надисплее. При этом также мигает
индикатор Y на указателе уровня
топлива мигает 3 109.
Мгновенный расход топлива
Указание текущего расхода.
Остаточный срок службы масла
Показывает прогнозируемый срок
службы масла. Величина, указан‐
ная в процентах (%), — это оста‐
точный ресурс моторного масла
3 100.
Давл. в шинах
Контроль давления воздуха во всех шинах во время движения
3 234.
Система обнаружения дорожных
знаков
Показывает обнаруженные дорож‐
ные знаки во время движения по
текущему участку маршрута
3 193.
Дистанция следования
Отображение расстояния в секун‐
дах до движущегося впереди авто‐ мобиля 3 188.

Приборы и средства управления115Таймер
Запускается и останавливается по
указаниям на экране. Показания
сбрасываются нажатием на
SET/CLR .
Меню информации об
экономии, @
● Главные потребители
● График экономичности
● Указатель экономичности
На дисплее верхнего уровня стра‐
ницы "Главные потребители",
"График экономичности" и "Индекс
экономичности" отображаются в
меню "Пробег/топливо", выберите
Инфо .
Гл.потреб-ли
Перечень основных потребляю‐ щих энергию климатических подси‐ стем в порядке убывания их энер‐
гопотребления. Отображается
потенциальная экономия топлива.
При прерывистом режиме движе‐ния автоматически включается
обогрев заднего стекла, чтобы
увеличить нагрузку на двигатель. Вэтом случае обогрев заднего
стекла отображается как один из
главных потребителей энергии,
даже если он не был включен води‐ телем.
Тренд экономии
Отображение среднего расхода за
последние 50 км. Заполненные
сегменты показывают расход по отрезкам в 5 км, демонстрируявлияние топографии местности
или манеры вождения на расход
топлива.
Указатель экономичности
Текущий расход топлива отобра‐
жается на шкале экономичности.
Для наибольшей экономичности
вождения адаптируйте стиль
вождения таким образом, чтобы
заполненные сегменты оставались
в зоне Eco. Чем больше заполнено
сегментов, тем больше расход
топлива.
Одновременно отображается
среднее значение расхода
топлива.
Меню "Информация об
автомобиле" ( ?) или "Опции"
( L )
Ниже перечислены все страницы
меню "Опции". Некоторые из них
могут отсутствовать на отдельных
вариантах автомобиля. В зависи‐ мости от дисплея, некоторые функ‐
ции отображаются значками.
Выбрав страницу вращением коле‐
сика-регулятора, выполняйте
указания в подменю:
● Единицы измерения
● Информационные страницы

116Приборы и средства управления● Предупреждение о скорости
● Нагрузка на шины
Единицы измерения
Нажмите SET/CLR, когда отобра‐
жаются единицы измерения.
Вращением колесика-регулятора
выберите британские или метриче‐
ские единицы измерения. Подтвер‐
дите выбор нажатием на SET/CLR.
Информационные страницы Нажмите SET/CLR, когда отобра‐
жаются "Информационные стра‐ ницы". Отображается список все
пунктов меню "Информация".
Выбрав вращением колесика-регу‐
лятора функции для отображения
на информационной странице,
подтвердите выбор нажатием на
SET/CLR . Выбранные страницы
помечены галочкой 9 в поле
флажка. Функции, которые невоз‐
можно выбрать, отмечены пустым
полем флажка. См. Меню
"Информация" выше.Предупреждение о скорости
Функция предупреждения води‐
теля о превышении скорости сигна‐ лизирует о превышении устано‐
вленного предела скорости.
Чтобы установить предупрежде‐ ние о скорости, нажмите SET/CLR,
когда отображается эта страница.
Выбрать и отрегулировать нужное
значение можно вращением коле‐
сика-регулятора. Нажмите
SET/CLR , чтобы установить
скорость. Когда скорость устано‐
влена, эту функцию можно отклю‐ чить, нажав кнопку SET/CLR во
время просмотра этой страницы.
Если превышена установленная
скорость, отобразится всплываю‐
щее предупреждение, сопрово‐
ждающееся звуком гонга.
Нагрузка на шины
Можно выбрать категорию давле‐ ния воздуха в шинах в соответ‐
ствии с фактическим давлением
3 234. Вращением колесика-регу‐
лятора выберите категорию:
Низкая , Эко или Макс .
Подтвердите выбор категории
нажатием на SET/CLR.
Информационный
дисплей
Информационный дисплей распо‐
лагается на приборной панели
рядом с комбинацией приборов.
В зависимости от комплектации на
автомобиле может быть установ‐
лен
● Графический
информационный дисплей
или
● 7-дюймовый цветной
информационный дисплей с
сенсорным экраном

Приборы и средства управления117или
● 8-дюймовый цветной
информационный дисплей с
сенсорным экраном
На информационном дисплее
может отображаться:
● время 3 92
● температуру наружного воздуха 3 92
● дату 3 92
● данные информационно- развлекательной системы, см.описание информационно-
развлекательной системы
● изображение, передаваемое с камеры заднего вида 3 191
● подсказки системы облегчения
парковки 3 189
● данные навигационной системы, см. описание инфор‐
мационно-развлекательной
системы
● системные сообщения
● индивидуальные настройки автомобиля 3 121Графический
информационный дисплей
Нажмите X, чтобы включить
дисплей.
Нажмите ручку MENU, чтобы
выбрать страницу главного меню.
Поверните ручку MENU, чтобы
выбрать страницу меню.
Нажмите MENU, чтобы подтвер‐
дить выбор.
Нажмите BACK, чтобы выйти из
меню, не изменяя настройку.
7-дюймовый цветной
информационный дисплей
Выбор меню и установок
Доступ к меню и установкам
осуществляется с помощью
дисплея.
Нажмите X, чтобы включить
дисплей.
Нажмите ;, чтобы отобразить
главную страницу.
Нажмите пиктограмму необходи‐ мого пункта меню на дисплее паль‐ цем.

118Приборы и средства управленияНажмите соответствующую пикто‐грамму, чтобы подтвердить свой
выбор.
Нажмите 9, чтобы вернуться на
более высокий уровень меню.
Нажмите ;, чтобы вернуться на
главную страницу.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.
Сохранение индивидуальных
настроек 3 121.

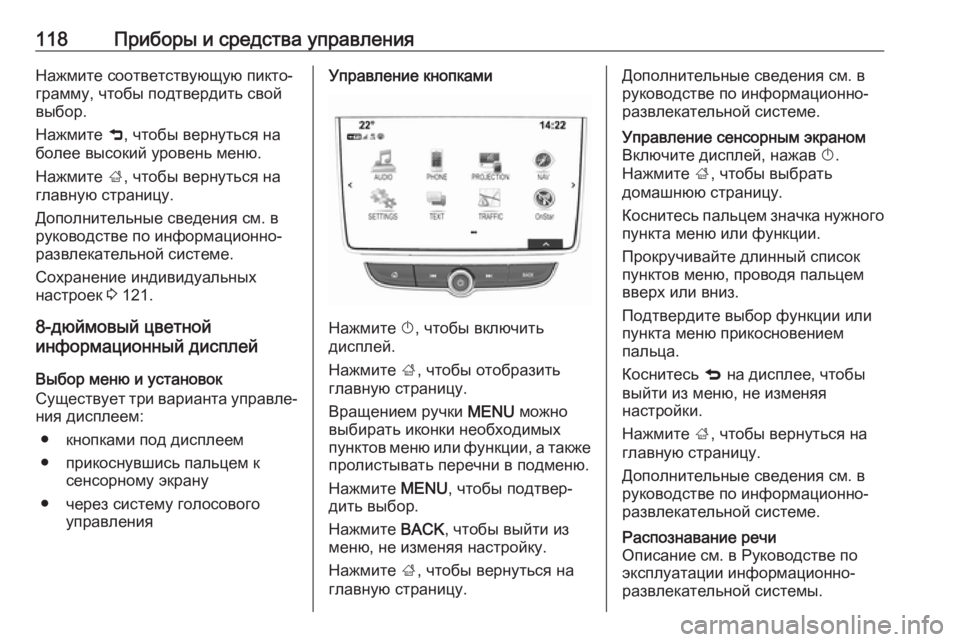

8-дюймовый цветной
информационный дисплей
Выбор меню и установок
Существует три варианта управле‐ ния дисплеем:
● кнопками под дисплеем
● прикоснувшись пальцем к сенсорному экрану
● через систему голосового управленияУправление кнопками
Нажмите X, чтобы включить
дисплей.
Нажмите ;, чтобы отобразить
главную страницу.
Вращением ручки MENU можно
выбирать иконки необходимых
пунктов меню или функции, а также
пролистывать перечни в подменю.
Нажмите MENU, чтобы подтвер‐
дить выбор.
Нажмите BACK, чтобы выйти из
меню, не изменяя настройку.
Нажмите ;, чтобы вернуться на
главную страницу.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.Управление сенсорным экраном
Включите дисплей, нажав X.
Нажмите ;, чтобы выбрать
домашнюю страницу.
Коснитесь пальцем значка нужного пункта меню или функции.
Прокручивайте длинный список
пунктов меню, проводя пальцем
вверх или вниз.
Подтвердите выбор функции или
пункта меню прикосновением
пальца.
Коснитесь q на дисплее, чтобы
выйти из меню, не изменяя
настройки.
Нажмите ;, чтобы вернуться на
главную страницу.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.Распознавание речи
Описание см. в Руководстве по
эксплуатации информационно-
развлекательной системы.
