Уход за автомобилем219Удаление воздуха издизельной топливнойсистемы
Если топливный бак был израсхо‐дован полностью, необходимо
стравить воздух из системы подачи
дизельного топлива. Включите
зажигание трижды, по 15 секунд
каждый раз. После этого запустите
двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав
не менее 5 секунд. Если двигатель
не запускается, обратитесь за
помощью на станцию
техобслуживания.Замена щеток
стеклоочистителя
Поднять рычаг стеклоочистителя,
нажать кнопку, чтобы отсоединить
щетку стеклоочистителя, и снять
ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Стеклоочиститель заднего
стекла
1. Снимите крышку механизма стеклоочистителей.
2. Поднимите щетку стеклоочис‐ тителя.

220Уход за автомобилем
3. Нажмите пальцами на штифтдержателя щетки.
4. Потяните щетку стеклоочисти‐ теля наружу.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или
закройте двери.
Новую лампу держите только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Для замены используйте только
лампы того же типа.
Замена ламп передних фар
осуществляется со стороны мотор‐
ного отсека.
Примечание
После езды в сильный дождь или
после мойки стекла некоторых из
внешних световых приборов
могут оказаться запотевшими.
Причиной является разница
температур внутри и снаружи
светового прибора.
Это явление схоже с конденса‐ цией влаги на окнах внутри авто‐
мобиля при дожде и не указывает
на проблемы с автомобилем.При попадании воды внутрь
светового прибора обратитесь в
сервис-центр для проверки авто‐
мобиля.
Галогенные лампы9 Предупреждение
Рабочий газ в галогенных
лампах находится под давле‐
нием, поэтому такая лампа
может взорваться, если ее
уронить или поцарапать. Это
может привести к травмирова‐
нию людей. Обязательно озна‐
комьтесь с инструкцией на
упаковке лампы.
Освещение на светодиодах
Автомобиль оснащен несколькими
осветительными приборами на
светодиодах. Чтобы заменить
любой блок освещения на свето‐
диодах, обращайтесь на станцию
техобслуживания.

Уход за автомобилем221Галогенные фарыПередний блок освещения в
базовой комплектации
Автомобили в базовой комплекта‐
ции оснащаются передним блоком освещения, в состав которого
входят галогенные головные фары ближнего и дальнего света, свето‐
диодные сигналы поворота и
смены полосы движения, боковые
габаритные огни и ходовые огни
дневного света.
Изображение со стороны пасса‐
жира, сторона водителя выглядит
аналогичным образом.
Прежде чем менять лампу со
стороны водителя, снимите залив‐
ную горловину бачка омывателя
лобового стекла.
1. Головные фары дальнего света
2. Головные фары ближнего света
Головные фары дальнего и
ближнего света
1. Откройте капот двигателя. Капот 3 213
2. Снимите защитную крышку.
3. Повернув лампу против часо‐ вой стрелки, потяните за нее
прямо на себя.
4. Отсоедините от лампы разъем жгута электропроводки.
5. Вставьте лампу в передний блок освещения, вращая ее по
часовой стрелке.
6. Подключите разъем жгута проводов.
7. Установите защитную крышку.
Вставьте с силой заливную горло‐
вину в бачок омывателя лобового
стекла со стороны водителя.
Проследите за тем, чтобы защелка
заливной горловины зацепилась за центральный фиксатор электро‐
проводки под капотом.

222Уход за автомобилемПередний блок освещения в
улучшенной комплектации
Автомобили в улучшенной
комплектации оснащаются пере‐
дним блоком освещения, в состав
которого входят головные фары
ближнего и дальнего света на
светодиодах, сигналы поворота и
смены полосы движения, боковые
габаритные огни и ходовые огни
дневного света.
Противотуманная фара Доступ к лампам осуществляется
со стороны днища1. Повернув нужное колесо вовнутрь для облегчения
доступа, снимите с наружной
стороны колесной арки три
винта с шестигранными углу‐
блениями под ключ. Автомо‐
бильный инструмент 3 230.
2. Потяните за вкладыш, не отпу‐ ская его, чтобы добраться до
патрона лампы.
3. Потянув за закраину, выньте штепсельное гнездо из
патрона.
4. Повернуть патрон лампы против часовой стрелки и
извлечь его из рефлектора.
5. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
6. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
7. Установив вкладыш на место, затяните три винта с шести‐
гранными углублениями под
ключ.
Задние фонари
Автомобиль оборудован галоген‐
ными сигналами поворота и смены полосы движения, фонарями
заднего хода и хвостовыми стоп-
сигналами на светодиодах,
встроенными в задний блок осве‐
щения.

Уход за автомобилем223Левая сторона
1. Отсоедините обе крышки ссоответствующей наружной
стороны с помощью отвертки.
Снимите обе крышки и вывер‐
ните винты. Снимите панель.
2. Сначала отсоедините крышку, вставив отвертку в углубление.
Затем отсоедините крышку с
передней и с верхней стороны.
Снять крышку.
Правая сторона
1. Выньте дверь отсека для хране‐
ния и комплект для ремонта
шин.

224Уход за автомобилем2. Снимите крышку.
3. Сигнал поворота и сменыполосы движения (1)
Фонарь заднего хода (2)
4. Извлеките патрон лампы. Демонтируйте и замените
лампу.
5. Вставьте патрон лампы в задний фонарь в сборе. Уста‐
новите задний фонарь на кузов
и затяните винты. Установите
крышки и защелкните фикса‐
торы.
6. Включите зажигание, включите и проверьте работу всех огней.
Освещение номерного знака1. Отсоедините светильник с помощью отвертки.
2. Выньте корпус лампы вниз, не тяните его за кабель.
Поверните патрон лампы
против часовой стрелки, пока
он не освободится.
3. Выньте лампу из патрона и установите новую лампу.
4. Вставьте патрон в корпус лампы и поверните его по часо‐вой стрелке.
5. Вставьте корпус лампы и закре‐
пите его отверткой.

Уход за автомобилем225Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В блоке над положительной клем‐
мой аккумулятора расположена
группа основных предохраните‐
лей. При необходимости их замены обратитесь на станцию техобслу‐
живания.
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐ гание.
Дефектный предохранитель можно
определить по сгоревшей плавкой
нити. Замену предохранителя
следует производить только после
устранения причины его выхода из
строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.Кроме того, в блоке могут быть
установлены дополнительные
предохранители.
Примечание
Некоторые описания блока предо‐ хранителей могут не относиться к
вашему автомобилю.
При осмотре блока предохраните‐ лей обратите внимание на марки‐
ровочную табличку.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке
предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.Блок предохранителей в
моторном отсеке
Блок предохранителей находится в
моторном отсеке.
Освободите защелку крышки,
поднимите крышку вверх и снимите ее.

226Уход за автомобилем
Минипредохранители
№Электрическая цепь1Вентиляционный люк крыши2Выключатель наружного
зеркала заднего вида/датчик
дождя/привод электростекло‐
подъемника3–4–5Электронный модуль управ‐
ления тормозной системой6Датчик интеллектуального
управления аккумуляторной
батарей7Замок рулевой колонки8Блок управления коробкой
передач9–10Камера заднего вида/внут‐
реннее зеркало заднего
обзора/выключатель головных
фар/головные фары11Очиститель заднего стекла12Обогрев заднего стекла13Поясничная опора сиденья14Обогрев наружных зеркал№Электрическая цепь15Модуль управления системой
подачи топлива/сжиженного
газа16Обогрев сидений17Блок управления коробкой
передач R/C/водяной насос/
дополнительный отопитель18Блок управления двигателем
R/C19Топливный насос20–21Охлаждающий обдув22–23Катушка зажигания/инжекторы24Насос омывателя25Привод блок-фары26Контрольные датчики двига‐
теля27–28Зажигание29Зажигание 1/230Выхлопная система31Левый дальний свет

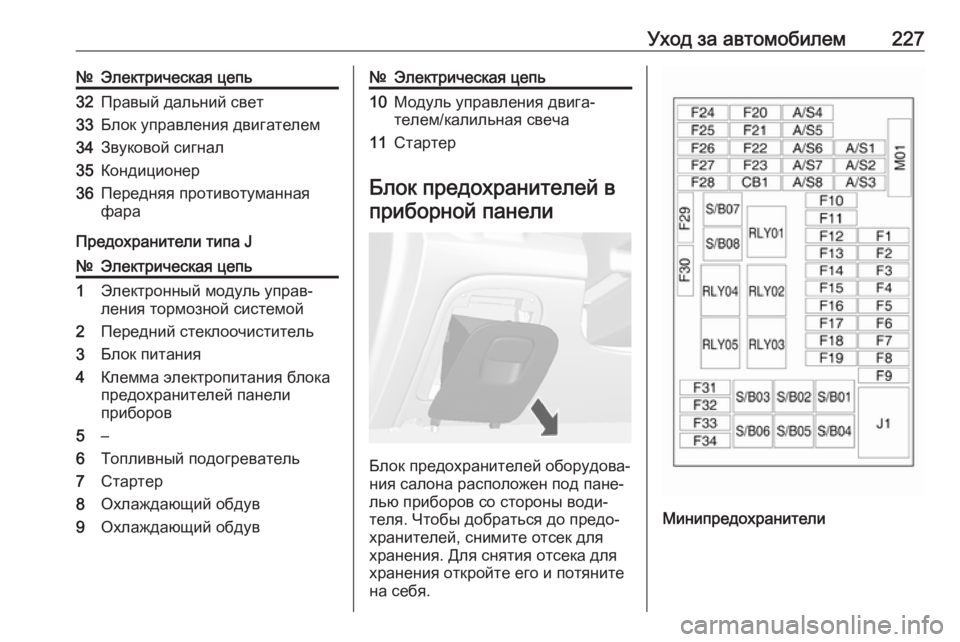

Уход за автомобилем227№Электрическая цепь32Правый дальний свет33Блок управления двигателем34Звуковой сигнал35Кондиционер36Передняя противотуманная
фара
Предохранители типа J
№Электрическая цепь1Электронный модуль управ‐
ления тормозной системой2Передний стеклоочиститель3Блок питания4Клемма электропитания блока
предохранителей панели
приборов5–6Топливный подогреватель7Стартер8Охлаждающий обдув9Охлаждающий обдув№Электрическая цепь10Модуль управления двига‐
телем/калильная свеча11Стартер
Блок предохранителей в
приборной панели
Блок предохранителей оборудова‐
ния салона расположен под пане‐
лью приборов со стороны води‐
теля. Чтобы добраться до предо‐
хранителей, снимите отсек для
хранения. Для снятия отсека для
хранения откройте его и потяните
на себя.
Минипредохранители

228Уход за автомобилем№Электрическая цепь1Блок управления кузовным
оборудованием2Блок управления кузовным
оборудованием3Блок управления кузовным
оборудованием4Блок управления кузовным
оборудованием5Блок управления кузовным
оборудованием6Блок управления кузовным
оборудованием7Блок управления кузовным
оборудованием8Блок управления кузовным
оборудованием9Выключатель зажигания10Модуль защитной диагностики11Диагностическая колодка12Климат-контроль13Задняя дверь14Центральный шлюзовой
модуль№Электрическая цепь15Предупреждение о выходе за
пределы полосы движения/
внутреннее зеркало16Система адаптивного голов‐
ного освещения17Замок рулевой колонки18Модуль ультразвуковой
системы облегчения парковки19Блок управления кузовным
оборудованием/управление
регулируемым напряжением20Рулевое колесо21–22Прикуриватель/розетка
постоянного тока для электро‐
питания вспомогательного
оборудования (спереди)23Прикуриватель/розетка
постоянного тока для электро‐
питания вспомогательного
оборудования (на цент‐
ральной консоли сзади)24Резерв25Служебный телематический
модуль№Электрическая цепь26Рулевое колесо с обогревом27Приборный щиток/информа‐
ционно-развлекательная
система/выключатель допол‐
нительного отопителя28Разъем жгута проводов
прицепа29Дисплей/информационно-
развлекательная система30Блок управления коробкой
передач31Комбинация приборов32Информационно-
развлекательная система33Разъем жгута проводов
прицепа34Модуль бесключевого доступа
и запуска двигателя
Плавкие предохранители с
увеличенным временем
срабатывания
