Page 191 of 251

Auton hoito1894. Irrota lampun pidin. Irrota javaihda polttimo.
5. Asenna polttimon pidin takavalo‐ asennelmaan. Asenna takavaloa‐sennelma koriin ja kiristä. Sulje ja
lukitse suojukset.
6. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.
Rekisterikilven valo
1. Väännä valaisin irti syvennykses‐ tään ruuvitaltalla.
2. Ota lamppukotelo alakautta pois, älä vedä johdosta.
Kierrä lampun kantaa vastapäi‐
vään vapauttaaksesi sen.
3. Irrota lamppu kannasta ja vaihda se uuteen.
4. Aseta lampun kanta lamppukote‐ loon ja kierrä myötäpäivään.
5. Aseta lampun kanta paikalleen ja kiinnitä ruuvitalttaa käyttäen.
Takasumuvalo
Polttimoihin pääsee käsiksi auton
alapuolelta.
1. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.
2. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.
Page 192 of 251

190Auton hoito3. Irrota ja vaihda polttimon kanta japolttimo ja kiinnitä johtoliitin.
4. Asenna polttimon kanta heijasti‐ meen ja lukitse kiertämällä myötä‐
päivään.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Akun plusnavan yläpuolella olevassa
rasiassa on muutama pääsulake. Ne
on vaihdatettava korjaamolla.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.
Viallisen sulakkeen tunnistaa poikki palaneesta langasta. Vaihda uusi
sulake vasta, kun häiriön syy on pois‐ tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Huomautus
Kaikki tämän käyttöoppaan sisältä‐
mät sulakerasian kuvaukset eivät
ehkä koske kaikkia autoja.
Kun tarkistat sulakerasiaa, katso
siinä olevaa tarraa.Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai sivulta päin sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.

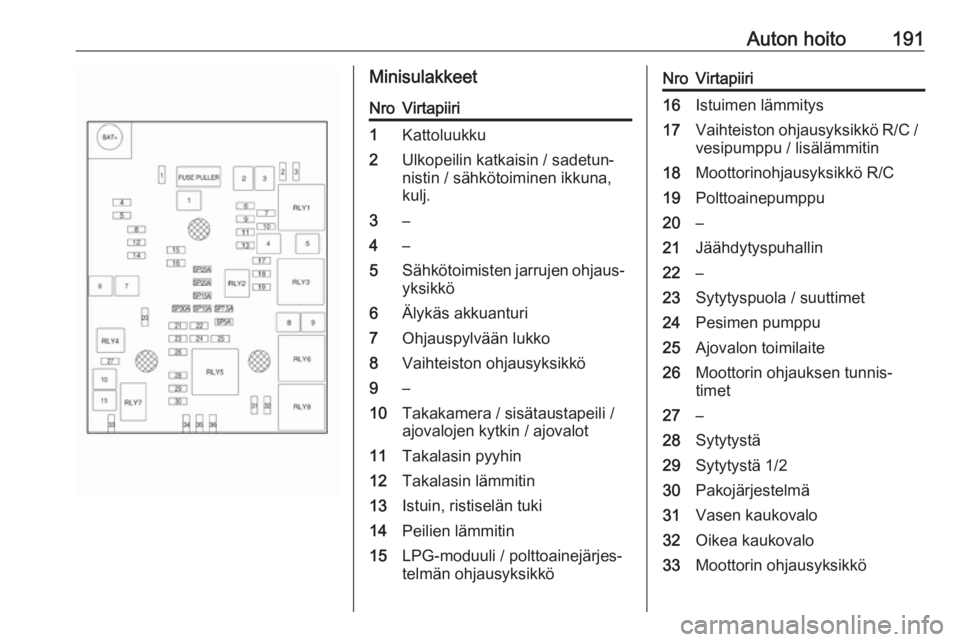

Page 193 of 251

Auton hoito191MinisulakkeetNroVirtapiiri1Kattoluukku2Ulkopeilin katkaisin / sadetun‐
nistin / sähkötoiminen ikkuna,
kulj.3–4–5Sähkötoimisten jarrujen ohjaus‐ yksikkö6Älykäs akkuanturi7Ohjauspylvään lukko8Vaihteiston ohjausyksikkö9–10Takakamera / sisätaustapeili /
ajovalojen kytkin / ajovalot11Takalasin pyyhin12Takalasin lämmitin13Istuin, ristiselän tuki14Peilien lämmitin15LPG-moduuli / polttoainejärjes‐
telmän ohjausyksikköNroVirtapiiri16Istuimen lämmitys17Vaihteiston ohjausyksikkö R/C / vesipumppu / lisälämmitin18Moottorinohjausyksikkö R/C19Polttoainepumppu20–21Jäähdytyspuhallin22–23Sytytyspuola / suuttimet24Pesimen pumppu25Ajovalon toimilaite26Moottorin ohjauksen tunnis‐
timet27–28Sytytystä29Sytytystä 1/230Pakojärjestelmä31Vasen kaukovalo32Oikea kaukovalo33Moottorin ohjausyksikkö
Page 194 of 251

192Auton hoitoNroVirtapiiri34Äänitorvi35Ilmastointilaite36Etusumuvalo
J-koteloiden sulakkeet
NroVirtapiiri1Sähkötoimisten jarrujen ohjaus‐
yksikkö2Tuulilasinpyyhkimet3Lineaaritehoyksikkö4Kojelaudan sulakerasian virta‐
napa5–6Polttoainelämmitin7Käynnistin8Jäähdytyspuhallin9Jäähdytyspuhallin10Moottorinohjausyksikkö /
Hehkutulppa11KäynnistinKojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
matkustamon sulakerasia sijaitsee
kojelaudan alla kuljettajan puolella.
Irrota säilytyslokero päästäksesi käsi‐ ksi sulakkeisiin. Irrota säilytyslokero
avaamalla ja vetämällä.
Page 195 of 251

Auton hoito193MinisulakkeetNroVirtapiiri1Korielektroniikan ohjausyksikkö2Korielektroniikan ohjausyksikkö3Korielektroniikan ohjausyksikkö4Korielektroniikan ohjausyksikkö5Korielektroniikan ohjausyksikkö6Korielektroniikan ohjausyksikkö7Korielektroniikan ohjausyksikkö8Korielektroniikan ohjausyksikkö9Virtalukko10Turvallisuuden diagnoosimo‐
duuli11Datalinkkiliitin12Lämmitys ja tuuletus13Takaluukku14Keskusyhdyskäytävämoduuli15Kaistavahti / sisäpeili16Kääntyvät ajovalot17Pylvään lukkoNroVirtapiiri18Ultraäänipysäköintitutkamo‐
duuli19Korielektroniikan ohjausyk‐
sikkö / säädetty jännitteenoh‐
jaus20Ohjauspyörä21–22Savukkeensytytin / Lisävarus‐
teiden tasavirtapistoke (etu)23Savukkeensytytin / Lisävarus‐
teiden tasavirtapistoke (taka‐
osan keskikonsoli)24Varalla25Telematiikan huoltomoduuli26Ohjauspyörän lämmitys27Mittaristo / Infotainment-järjes‐
telmä / lisälämmittimen kytkin28Perävaunun pistorasia29Infonäyttö / Infotainment-järjes‐
telmä30Vaihteiston ohjausyksikkö31MittaristoNroVirtapiiri32Infotainment-järjestelmä33Perävaunun pistorasia34Passiivisen autoon mene‐
misen / passiivisen käynnis‐
tyksen moduuli
S/B-sulakkeet
NroVirtapiiri01Sähkötoimisen istuimen kytkin02Varalla03Sähkötoimiset etuikkunat04Sähkötoimiset takaikkunat05Logistiikkatila06Sähkötoimisen istuimen kytkin07Varalla08Varalla
Midi-sulake
NroVirtapiiriM01PTC
Page 196 of 251

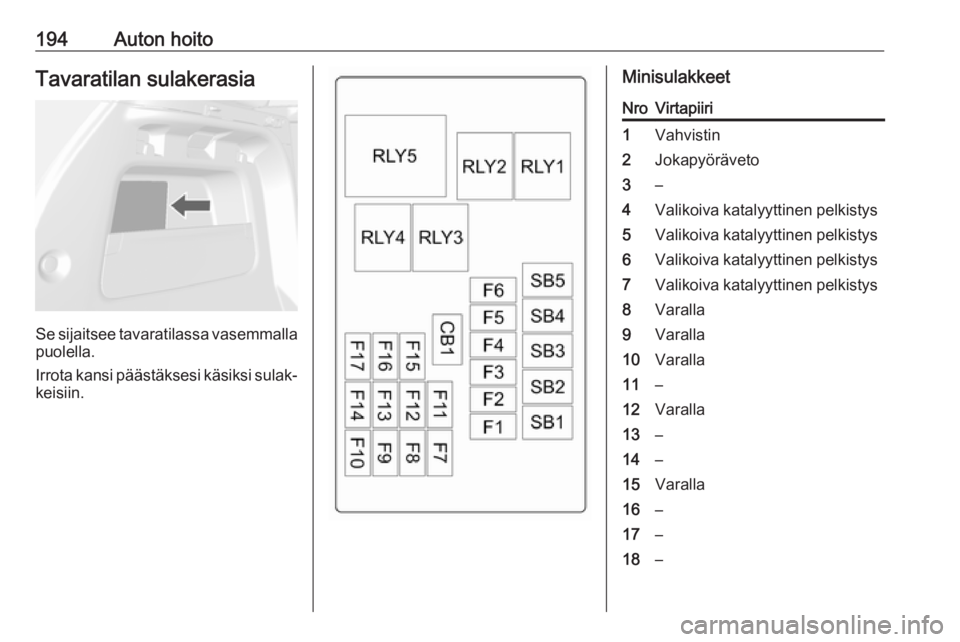

194Auton hoitoTavaratilan sulakerasia
Se sijaitsee tavaratilassa vasemmalla
puolella.
Irrota kansi päästäksesi käsiksi sulak‐ keisiin.
MinisulakkeetNroVirtapiiri1Vahvistin2Jokapyöräveto3–4Valikoiva katalyyttinen pelkistys5Valikoiva katalyyttinen pelkistys6Valikoiva katalyyttinen pelkistys7Valikoiva katalyyttinen pelkistys8Varalla9Varalla10Varalla11–12Varalla13–14–15Varalla16–17–18–
Page 197 of 251

Auton hoito195S/B-sulakkeetNroVirtapiiri1400 W DC/DC-muuntaja2400 W DC/DC-muuntaja3–4–5–6–7–8–9–Auton työkalutTyökalut
Renkaankorjaussarjalla
varustetut autot
Työkalut ja renkaankorjaussarja
sijaitsevat tavaratilassa oikealla
puolella.
Renkaanpaikkaussarja 3 203.
Varapyörällä varustetut autot
Nosturi ja työkalut ovat tavaratilassa
varapyörän yläpuolella olevassa
säilytyslokerossa.
Pyörän vaihto 3 207.
Varapyörä 3 208.
Page 198 of 251

196Auton hoitoVanteet ja renkaatRenkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Kaikkia rengaskokoja saa käyttää
talvirenkaina 3 232.
Nopeustarra on kiinnitettävä maakoh‐ taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Talvirenkaiden käyttäminen saattaa huonontaa pitoa, lisätä ajomelua ja
nopeuttaa renkaan kulumista. Otaauton käyttäytymisen ja jarrutuksen
muutokset huomioon talvirenkaiden
vaihtamisen jälkeen.
Jos käytät talvirenkaita, varmista, että
käytät
● samanmerkkisiä ja kulutuspin‐ naltaan samanlaisia renkaita
kaikissa pyörissä.
● ainoastaan vyörenkaita, jotka ovat tyypiltään, kuormankestä‐
vyydeltään ja nopeusalueeltaan
samanlaisia kuin tehtaalla asen‐
netut renkaat.
Nopeusluokaltaan tehtaalla asennet‐
tuja renkaita vastaavia talvirenkaita ei
ehkä ole saatavana H-, V-, W-, Y- ja ZR-nopeusluokkiin. Jos käytät
nopeusluokaltaan alempia talviren‐
kaita, renkaan suurinta sallittua
nopeutta ei saa ylittää.
Rengasmerkinnät
Esim. 215/60 R 16 95 H215:renkaan leveys, mm60:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), prosent‐
teinaR:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa95:kantavuusindeksi, esim. 95
vastaa 690 kg:aaH:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen soveltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 228.
Page 199 of 251

Auton hoito197Pyörimissuunnan merkinnällä
varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava
ajosuuntaan. Pyörimissuunnan osoit‐ taa renkaan sivuun merkitty symboli(esim. nuoli).
Rengaspaine Tarkasta rengaspaine kylmistä
renkaista vähintään 14 päivän välein
ja aina ennen pitkälle ajomatkalle
lähtöä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden
valvonnalla varustettuja autoja.Rengaspaine 3 232.
Vasemman tai oikean oven karmiin
kiinnitettyyn rengaspainetta koske‐
vaan tietotarraan on merkitty auton
alkuperäisiä renkaita koskevat tekni‐
set tiedot ja vastaavat rengaspaine‐
tiedot.
Euroopan unionin ulkopuolisissa
maissa rengaspaine on riippumaton
renkaan kuormituksesta.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea
rengaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 226.
2. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 232.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden
oikeasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa
renkaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa
renkaan räjähtämiseen suurem‐
milla ajonopeuksilla.
Page 200 of 251

198Auton hoito9Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu
rengaspaine saattaa olla
suurempi kuin renkaassa oleva
suurin rengaspaine. Älä milloin‐
kaan ylitä renkaassa mainittua
suurinta rengaspainetta.
Riippuvuus lämpötilasta
Rengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa
annetut rengaspainearvot koskevat
kylmiä renkaita, mikä tarkoittaa
lämpötilaa 20 °C.
Paine kasvaa lähes 10 kPa jokaista
10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita
ilmavuotoa.
Rengaspaineiden
valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän renkaan
painetta kerran minuutissa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton käyttölupa on
voimassa vain käytettäessä
paineantureilla varustettuja vanteita.
Kulloisetkin rengaspaineet voidaan
näyttää kuljettajan tietokeskuksessa.
Keskitason näyttö:
Valitse Rengaspaine -sivu kuljettajan
tietokeskuksen kohdassa
Asetukset ? 3 97.
