OPEL MOKKA X 2019.5 Ohjekirja (in Finnish)

Säilytys59
Käännä takaistuimen kyynärnoja alasmukinpitimen käyttöä varten.
Etusäilytyslokero
Ohjauspyörän vieressä on säilytyslo‐
kero. Avaa vetämällä kahvasta.
Keskikonsolissa on toinen säilytystila.
Avaa painamalla painiketta.
Säilytyslokeroiden kansien tulee olla
kiinni ajon aikana.
Säilytyslokero istuimen alla
Nosta vetolaatikkoa etureunasta ja
vedä se ulos. Sulje työntämällä lokero
kiinni ja lukitse paikalleen.

60SäilytysKeskikonsolin säilytystila
Paina painiketta ja siirrä kantta taak‐
sepäin.
Takakuljetusjärjestelmä
Takakuljetusjärjestelmä kolmelle
polkupyörälle
Takakuljetusjärjestelmä (Flex-Fix-
järjestelmä) mahdollistaa yhden
polkupyörän kiinnittämisen auton
lattiaan asennettuun ulos vedettä‐
vään telineeseen. Vielä kaksi polku‐
pyörää voidaan kiinnittää sovitti‐
meen. Muiden esineiden kuljettami‐
nen ei ole sallittua.
Takakuljetusjärjestelmän maksimi‐
kuormitus on 60 kg sovittimen ollessa kiinnitettynä ja 30 kg ilman kiinnitettyä
sovitinta. Tämä mahdollistaa sähkö‐
käyttöisen polkupyörän kiinnittämi‐
sen takakuljetusjärjestelmään. Polku‐
pyöräkohtainen maksimikuormitus
sovittimessa on 20 kg.
Polkupyörän akseliväli ei saa olla yli
1,15 m. Muuten polkupyörää ei voi
kiinnittää turvallisesti.
Kun takakuljetusjärjestelmää ei
käytetä, se täytyy työntää takaisin
auton lattian sisään.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksen aikana.Huomio
Jos takakuljetusjärjestelmä on
laajennettuna ja auto on täysin
kuormattu, auton maavara on
pienempi.
Aja varovasti aina kun tiessä on
voimakas kallistus tai ajaessasi
rampin, töyssyn jne. yli.

Säilytys61Huomio
Kysy neuvoja polkupyörämyyjäl‐
täsi, ennen kuin kiinnität hiilikuitu‐
runkoisia polkupyöriä. Polkupyö‐
rät voivat vahingoittua.
Huomautus
Auton takavalot poistetaan käytöstä,
jos takakuljetusjärjestelmän valot on
asennettu.
Esille otto
Avaa takaluukku.
9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.
Vedä vapautusvipua ylöspäin. Taka‐
kuljetusjärjestelmä vapautuu lukituk‐
sesta ja siirtyy nopeasti ulos takapus‐ kurista.
Vedä takakuljetusjärjestelmä koko‐
naan ulos, kunnes kuulet sen lukittu‐
van.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä
uudelleen vapautusvivusta.9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.

62SäilytysRekisterikilven pitimen kääntäminen
ylös
Nosta rekisterikilven pidintä ja
käännä se taaksepäin.
Kiinnitä rekisterikilpi ennen takakulje‐
tusjärjestelmän ensimmäistä käyttöä.
Takavalojen kääntäminen ulos
Irrota molemmat tapit ( 1) asentaak‐
sesi takavalot. Vedä takavalot ulos
pitimestä eteenpäin ( 2) ja alas ja
käännä ne sivulle.
Kiinnitä valot uudelleen työntämällä
takavalot telineeseen ( 1) ja asenta‐
malla tapit ( 2) uudelleen.
Pyöräsyvennyksen kääntäminen ulos

Säilytys63Irrota hihna ja käännä pyöräsyvennys
ulos.
Takakuljetusjärjestelmän
lukitseminen
Irrota hihna ja käännä molemmat
pidinvivut sivulle niin pitkälle kuin ne
menevät.
Muutoin turvallinen toiminta ei ole
taattu.
Polkupyörätelineen kokoaminen
Nosta telinettä takaa ( 1) ja vedä sitä
taaksepäin.
Käännä teline ylös ( 2).
Paina telinettä alas ( 1) ja käännä
kahvaa ( 2) taaksepäin sen lukitsemi‐
seksi.
Paina painiketta ( 1) ja irrota telineen
vasemmanpuoleinen osa ( 2).
Paina painiketta ( 1) ja työnnä telineen
vasen osa oikeanpuoleiseen osaan
( 2 ).

64Säilytys

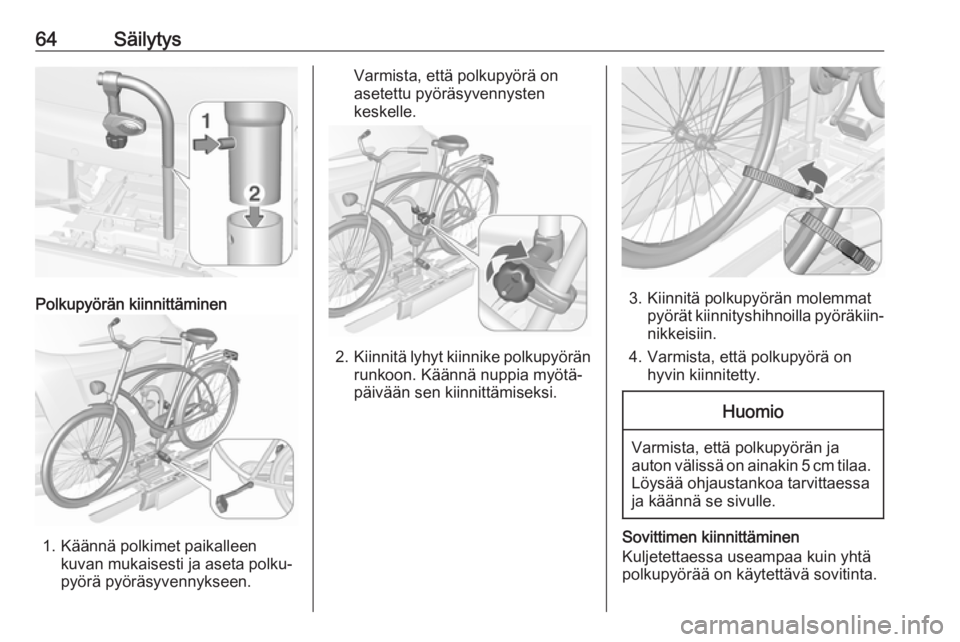

Polkupyörän kiinnittäminen
1. Käännä polkimet paikalleenkuvan mukaisesti ja aseta polku‐
pyörä pyöräsyvennykseen.
Varmista, että polkupyörä on
asetettu pyöräsyvennysten
keskelle.
2. Kiinnitä lyhyt kiinnike polkupyörän
runkoon. Käännä nuppia myötä‐ päivään sen kiinnittämiseksi.
3. Kiinnitä polkupyörän molemmat pyörät kiinnityshihnoilla pyöräkiin‐nikkeisiin.
4. Varmista, että polkupyörä on hyvin kiinnitetty.
Huomio
Varmista, että polkupyörän jaauton välissä on ainakin 5 cm tilaa. Löysää ohjaustankoa tarvittaessa
ja käännä se sivulle.
Sovittimen kiinnittäminen
Kuljetettaessa useampaa kuin yhtä
polkupyörää on käytettävä sovitinta.

Säilytys65
1. Aseta sovitin takakuljetusjärjes‐telmään kuvan mukaisesti.
2. Käännä vipua ( 1) eteenpäin ja
pidä sitä paikallaan, laske sitten
sovitinta ( 2) takaa.
3. Vapauta vipu ja tarkista, että sovi‐
tin on hyvin kiinnittynyt.
4. Ohjaa sovittimeen kiinnitetty hihna vivun alta, kun käännät
takakuljetusjärjestelmää taakse.
Kiinnitä hihna.
Useampien polkupyörien
kiinnittäminen
Useampien polkupyörien kiinnittämi‐
nen tapahtuu samalla tavalla kuin
ensimmäisen polkupyörän. Lisäksi
seuraavat seikat tulee ottaa huomi‐
oon:
1. Ennen polkupyörän asettamista telineeseen käännä aina tarvit‐
taessa pyöräsyvennykset auki
seuraavaa polkupyörää varten.
2. Käännä aina polkimet oikeaan asentoon ennen polkupyörän kiin‐
nittämistä.
3. Aseta polkupyörät takakuljetus‐ järjestelmään suunnattuina
vuorotellen vasemmalle ja
oikealle.
4. Kohdista polkupyörät edelliseen kiinnitettyyn polkupyörään
nähden. Polkupyörien pyöränna‐
vat eivät saa koskettaa toisiaan.

66Säilytys5. Kiinnitä polkupyörät kiinnikkeilläja hihnoilla samoin kuin ensim‐
mäisen polkupyörän kohdalla.
Kiinnikkeet tulee kiinnittää rinnak‐
kain.
Käytä pitkää kiinnikettä kiinnit‐
tääksesi toisen polkupyörän teli‐
neeseen.
Käytä lyhyttä lisävarustekiinni‐
kettä kolmannen polkupyörän
kiinnittämiseen. Kiinnike tulee
kiinnittää toisen ja kolmannen
polkupyörän runkojen väliin.
6. Kiinnitä lisäksi kolmannen polku‐ pyörän molemmat pyörät kiinni‐
tyshihnoilla pyöräsyvennyksiin.
On suositeltavaa kiinnittää varoitus‐
merkki takimmaiseen polkupyörään
havaittavuuden parantamiseksi.
Takakuljetusjärjestelmän
kääntäminen taaksepäin
Takakuljetusjärjestelmä voidaan
kääntää taaksepäin haluttaessa
päästä tavaratilaan.
● Ilman kiinnitettyä sovitinta:
Paina vapautusvipua ( 1) ja pidä
sitä paikallaan.
Vedä telinettä ( 2) taaksepäin
takakuljetusjärjestelmän kääntä‐
miseksi.
● Sovittimen ollessa kiinnitettynä:
9 Varoitus
Ole varovainen vapauttaessasi
takakuljetusjärjestelmää, koska
se kallistuu taaksepäin. Louk‐
kaantumisvaara.

Säilytys67
Pidä takimmaisen polkupyörän
rungosta ( 1) kiinni yhdellä kädellä
ja vedä silmukasta ( 2) telineen
vapauttamiseksi.
Pidä takimmaisesta polkupyö‐
rästä kiinni molemmin käsin ja
käännä takakuljetusjärjestelmä
taaksepäin.
Havaittavuuden parantamiseksi
auton takavalot ovat päällä, kun taka‐
kuljetusjärjestelmä on käännettynä
taakse.
9 Varoitus
Käännettäessä takakuljetusjärjes‐
telmää takaisin eteen on varmis‐ tettava, että järjestelmä lukkiutuu
kunnolla.
Polkupyörien irrottaminen
Irrota hihnakiinnikkeet polkupyörän
molemmista renkaista.
Käännä nuppia vastapäivään ja irrota kiinnikkeet.
Sovittimen irrottaminen
Irrota sovitin ennen kuin poistat
polkupyörän takakuljetusjärjestel‐
mästä.
1. Käännä pyöräsyvennykset sisään.
2. Avaa hihna.
3. Käännä vipua ( 1) eteenpäin ja
pidä sitä paikallaan.
4. Nosta sovitinta ( 2) takaa ja irrota
se.

68SäilytysPolkupyörätelineen purkaminen
Paina painiketta (1) ja irrota telineen
yläosa ( 2).
Paina painiketta ( 1) ja asenna teline
( 2 ) takaisin.
Aseta kiinnikkeet kuvan mukaisesti.
Käännä kahvaa ( 1) sivulle vapautta‐
mista varten ja nosta telinettä ( 2).
Käännä telinettä taaksepäin ja työnnä
sitä sitten eteenpäin niin pitkälle kuin se menee ( 1).
Paina telinettä takaosasta alaspäin
( 2 ).
Pyöräsyvennyksen kääntäminen
sisään
Käännä pyöräsyvennys sisään. Kiin‐
nitä hihna.
