Näidikud ja juhtseadised89Valige kesktaseme ekraanilt menüü
Suvand ?, vajutades suunatulede
hooval MENU. Lehekülje Remaining
Oil Life (Õli kasutuskestuse jääk)
valimiseks keerake seadeketast.
Valige kõrgtaseme ekraanilt menüü Info Q, vajutades suunatulede hooval
MENU . Lehekülje Õli tööiga
valimiseks keerake seadeketast.
Õli ülejäänud kasutusiga kuvatakse
protsentides.
Lähtesta Vajutage lähtestamiseks mõned
sekundid suunatulede hooval
SET/CLR . Mootoriõli tööea lehekülg
peab olema aktiivne. Süüde peab olema sisse lülitatud, kuid mootor
seisatud.
Korraliku töö tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda
abisaamiseks hooldustöökotta.
Järgmine hooldus
Juhi infokeskuses kuvatakse teade, mis näitab, kuna on nõutav sõiduki
hoolduse läbiviimine. Laskehooldustööd teha hooldustöökojas
ühe nädala jooksul või pärast 500 km läbimist (varasem sündmus).
Hooldusinfo 3 222.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus
Märgutuled armatuurlaual
Olenevalt versioonist on saadaval
kaks näidikuplokki:

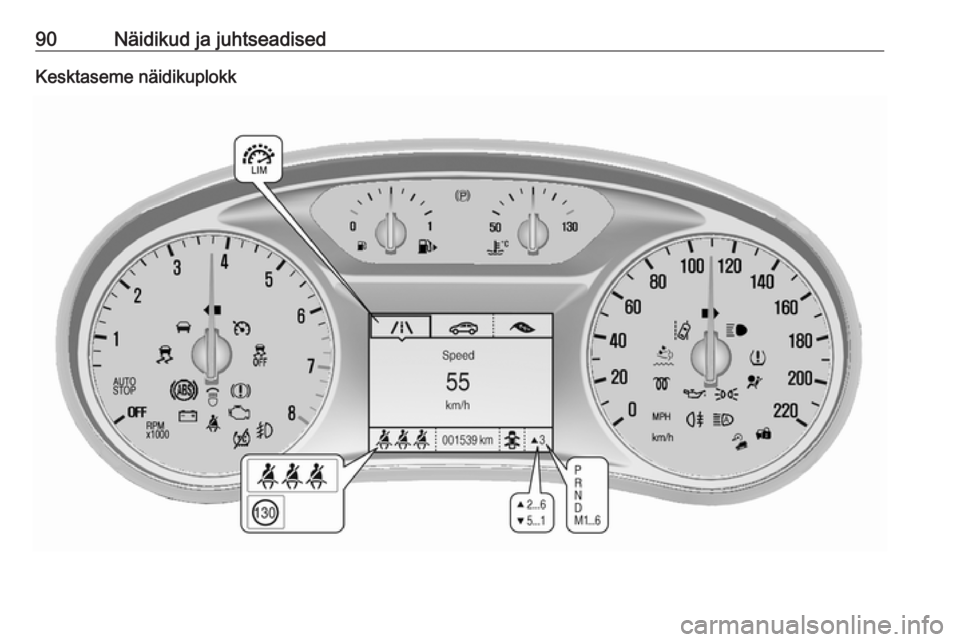

90Näidikud ja juhtseadisedKesktaseme näidikuplokk

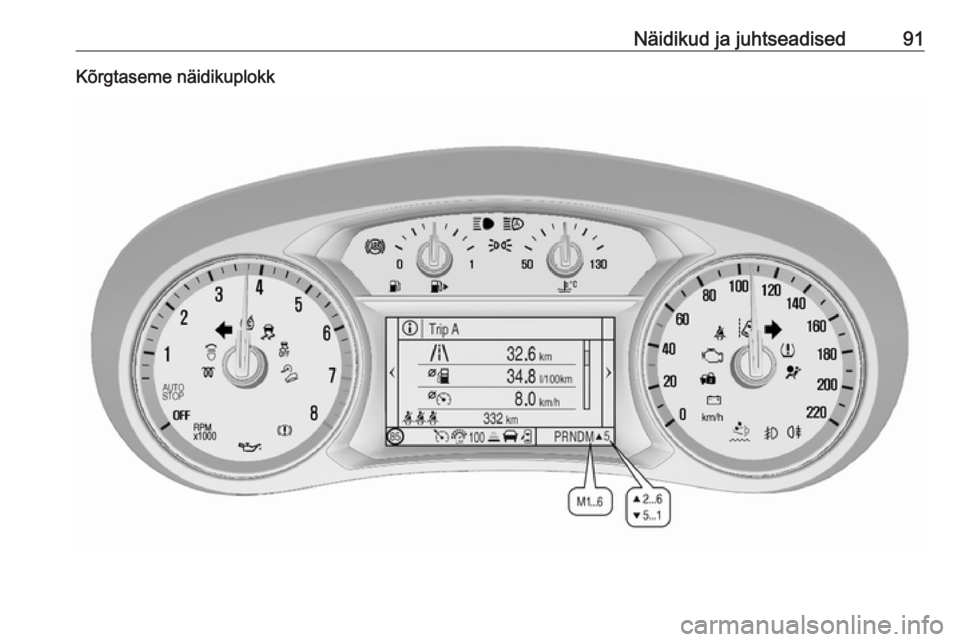

Näidikud ja juhtseadised91Kõrgtaseme näidikuplokk

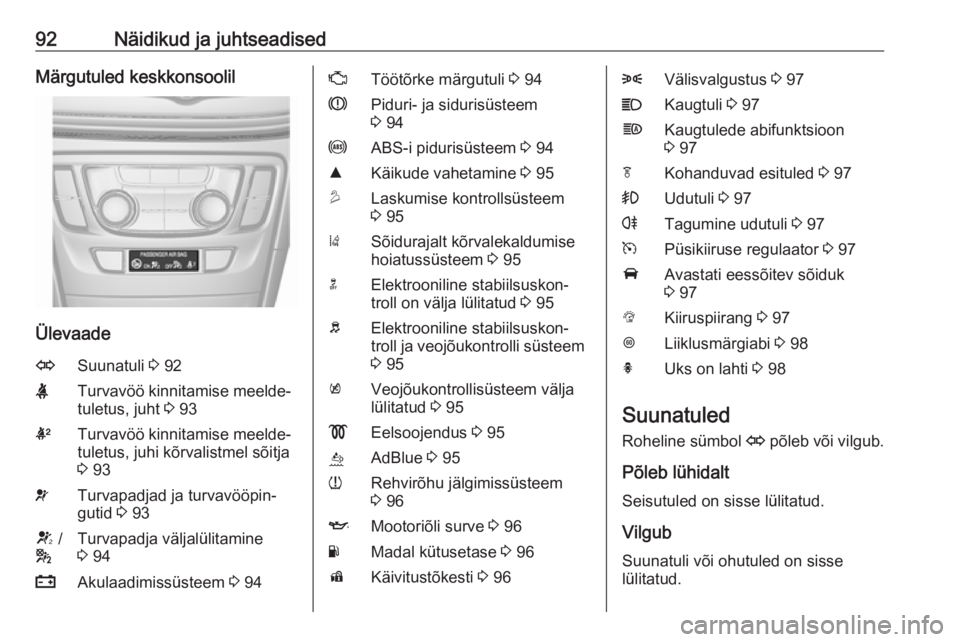

92Näidikud ja juhtseadisedMärgutuled keskkonsoolil
Ülevaade
OSuunatuli 3 92XTurvavöö kinnitamise meelde‐
tuletus, juht 3 93kTurvavöö kinnitamise meelde‐
tuletus, juhi kõrvalistmel sõitja
3 93vTurvapadjad ja turvavööpin‐
gutid 3 93V /
*Turvapadja väljalülitamine
3 94pAkulaadimissüsteem 3 94ZTöötõrke märgutuli 3 94RPiduri- ja sidurisüsteem
3 94uABS-i pidurisüsteem 3 94RKäikude vahetamine 3 95uLaskumise kontrollsüsteem
3 95)Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 95nElektrooniline stabiilsuskon‐
troll on välja lülitatud 3 95bElektrooniline stabiilsuskon‐
troll ja veojõukontrolli süsteem 3 95kVeojõukontrollisüsteem välja
lülitatud 3 95!Eelsoojendus 3 95ùAdBlue 3 95wRehvirõhu jälgimissüsteem
3 96IMootoriõli surve 3 96YMadal kütusetase 3 96dKäivitustõkesti 3 968Välisvalgustus 3 97CKaugtuli 3 97fKaugtulede abifunktsioon
3 97fKohanduvad esituled 3 97>Udutuli 3 97rTagumine udutuli 3 97mPüsikiiruse regulaator 3 97AAvastati eessõitev sõiduk
3 97LKiiruspiirang 3 97LLiiklusmärgiabi 3 98hUks on lahti 3 98
Suunatuled
Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud.

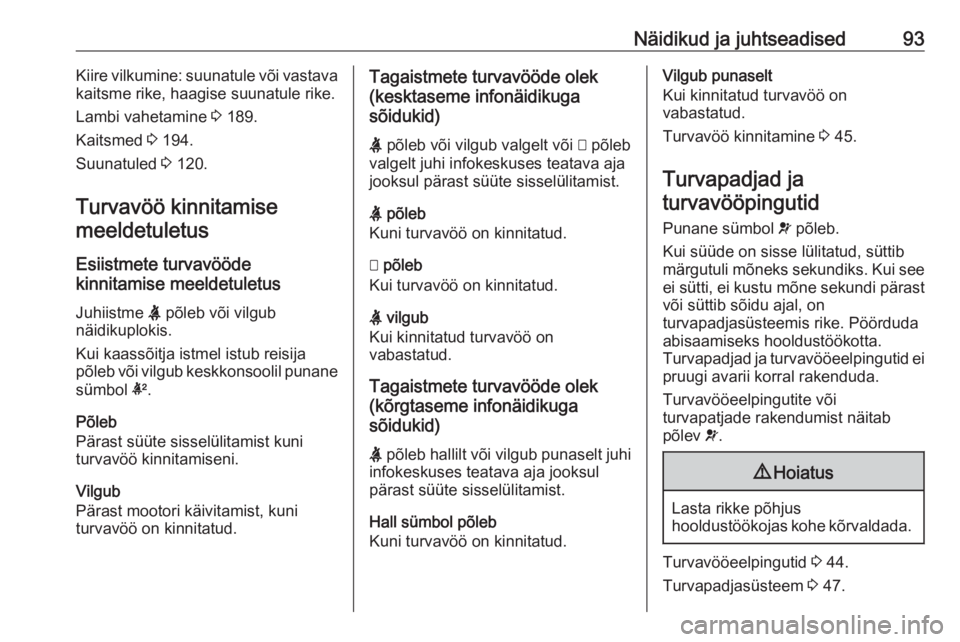

Näidikud ja juhtseadised93Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 189.
Kaitsmed 3 194.
Suunatuled 3 120.
Turvavöö kinnitamise meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme X põleb või vilgub
näidikuplokis.
Kui kaassõitja istmel istub reisija
põleb või vilgub keskkonsoolil punane
sümbol k.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist, kuni
turvavöö on kinnitatud.Tagaistmete turvavööde olek
(kesktaseme infonäidikuga
sõidukid)
X põleb või vilgub valgelt või > põleb
valgelt juhi infokeskuses teatava aja
jooksul pärast süüte sisselülitamist.
X põleb
Kuni turvavöö on kinnitatud.
> põleb
Kui turvavöö on kinnitatud.
X vilgub
Kui kinnitatud turvavöö on
vabastatud.
Tagaistmete turvavööde olek
(kõrgtaseme infonäidikuga
sõidukid)
X põleb hallilt või vilgub punaselt juhi
infokeskuses teatava aja jooksul
pärast süüte sisselülitamist.
Hall sümbol põleb
Kuni turvavöö on kinnitatud.Vilgub punaselt
Kui kinnitatud turvavöö on
vabastatud.
Turvavöö kinnitamine 3 45.
Turvapadjad ja
turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli mõneks sekundiks. Kui see ei sütti, ei kustu mõne sekundi pärast
või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid 3 44.
Turvapadjasüsteem 3 47.

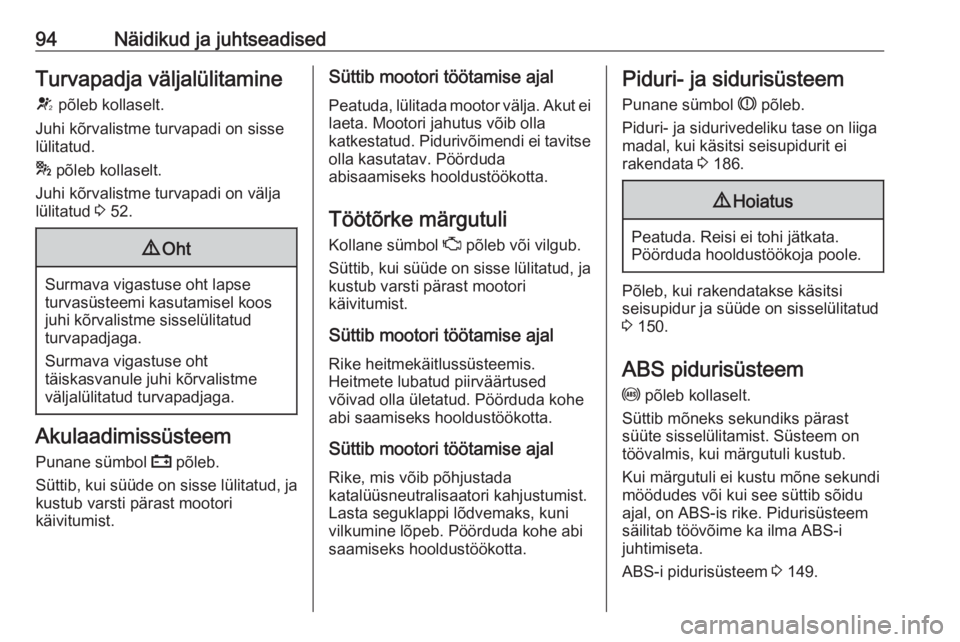

94Näidikud ja juhtseadisedTurvapadja väljalülitamine
V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 52.9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Peatuda, lülitada mootor välja. Akut ei
laeta. Mootori jahutus võib olla
katkestatud. Pidurivõimendi ei tavitse olla kasutatav. Pöörduda
abisaamiseks hooldustöökotta.
Töötõrke märgutuli Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal, kui käsitsi seisupidurit ei
rakendata 3 186.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Põleb, kui rakendatakse käsitsi
seisupidur ja süüde on sisselülitatud
3 150.
ABS pidurisüsteem u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem
säilitab töövõime ka ilma ABS-i
juhtimiseta.
ABS-i pidurisüsteem 3 149.

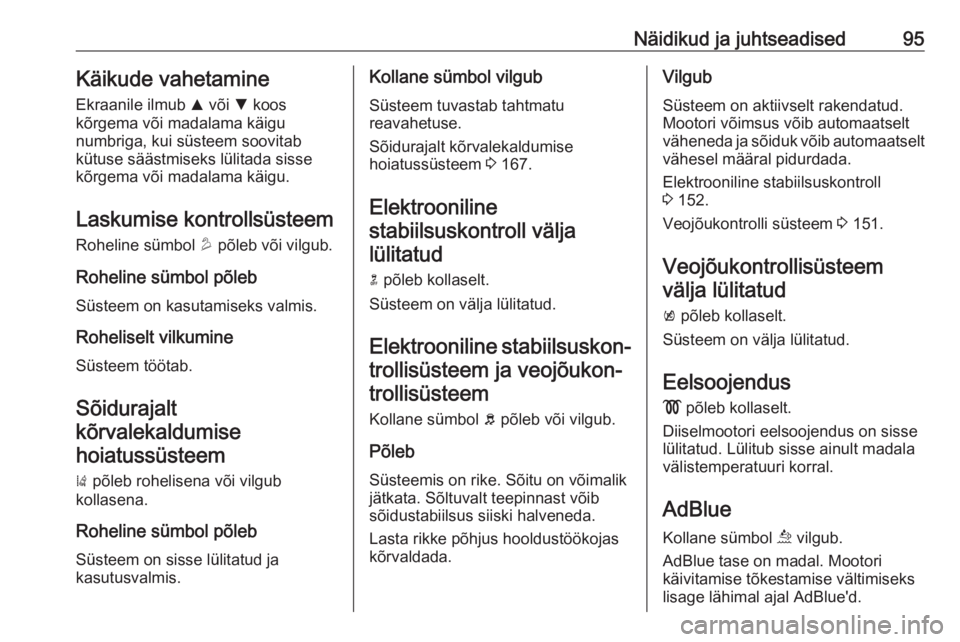

Näidikud ja juhtseadised95Käikude vahetamine
Ekraanile ilmub R või S koos
kõrgema või madalama käigu
numbriga, kui süsteem soovitab
kütuse säästmiseks lülitada sisse
kõrgema või madalama käigu.
Laskumise kontrollsüsteem Roheline sümbol u põleb või vilgub.
Roheline sümbol põleb Süsteem on kasutamiseks valmis.
Roheliselt vilkumine
Süsteem töötab.
Sõidurajalt
kõrvalekaldumise hoiatussüsteem
) põleb rohelisena või vilgub
kollasena.
Roheline sümbol põleb Süsteem on sisse lülitatud ja
kasutusvalmis.Kollane sümbol vilgub
Süsteem tuvastab tahtmatu
reavahetuse.
Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 167.
Elektrooniline stabiilsuskontroll väljalülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsuskon‐ trollisüsteem ja veojõukon‐trollisüsteem
Kollane sümbol b põleb või vilgub.
Põleb Süsteemis on rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.Vilgub
Süsteem on aktiivselt rakendatud.Mootori võimsus võib automaatselt väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Elektrooniline stabiilsuskontroll
3 152.
Veojõukontrolli süsteem 3 151.
Veojõukontrollisüsteem välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus
! põleb kollaselt.
Diiselmootori eelsoojendus on sisse lülitatud. Lülitub sisse ainult madala välistemperatuuri korral.
AdBlue
Kollane sümbol ù vilgub.
AdBlue tase on madal. Mootori
käivitamise tõkestamise vältimiseks
lisage lähimal ajal AdBlue'd.

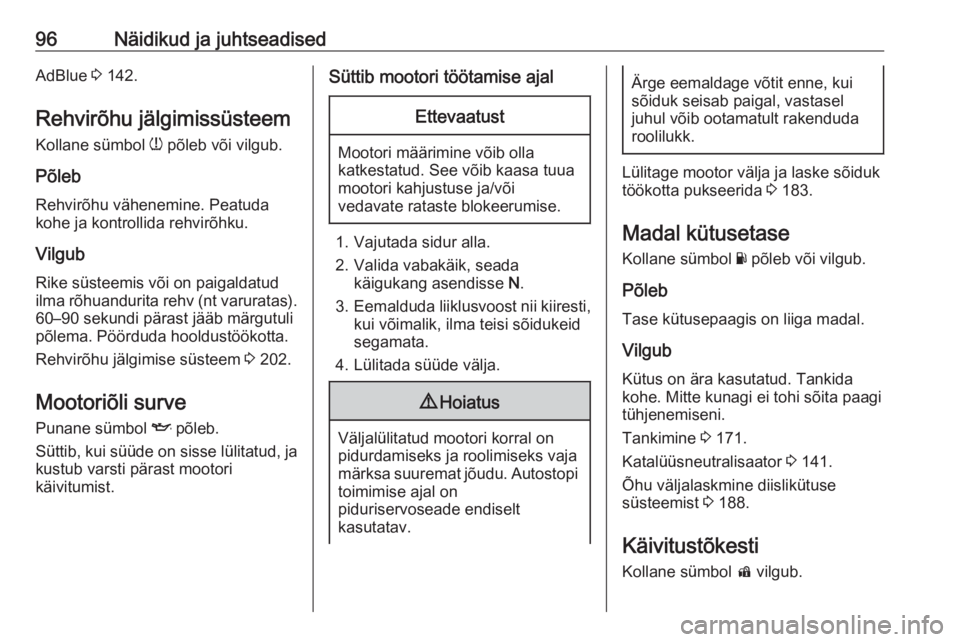

96Näidikud ja juhtseadisedAdBlue 3 142.
Rehvirõhu jälgimissüsteem Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud ilma rõhuandurita rehv (nt varuratas). 60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Rehvirõhu jälgimise süsteem 3 202.
Mootoriõli surve Punane sümbol I põleb.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti,
kui võimalik, ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Lülitage mootor välja ja laske sõiduk
töökotta pukseerida 3 183.
Madal kütusetase Kollane sümbol Y põleb või vilgub.
Põleb Tase kütusepaagis on liiga madal.
Vilgub
Kütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Tankimine 3 171.
Katalüüsneutralisaator 3 141.
Õhu väljalaskmine diislikütuse
süsteemist 3 188.
Käivitustõkesti Kollane sümbol d vilgub.

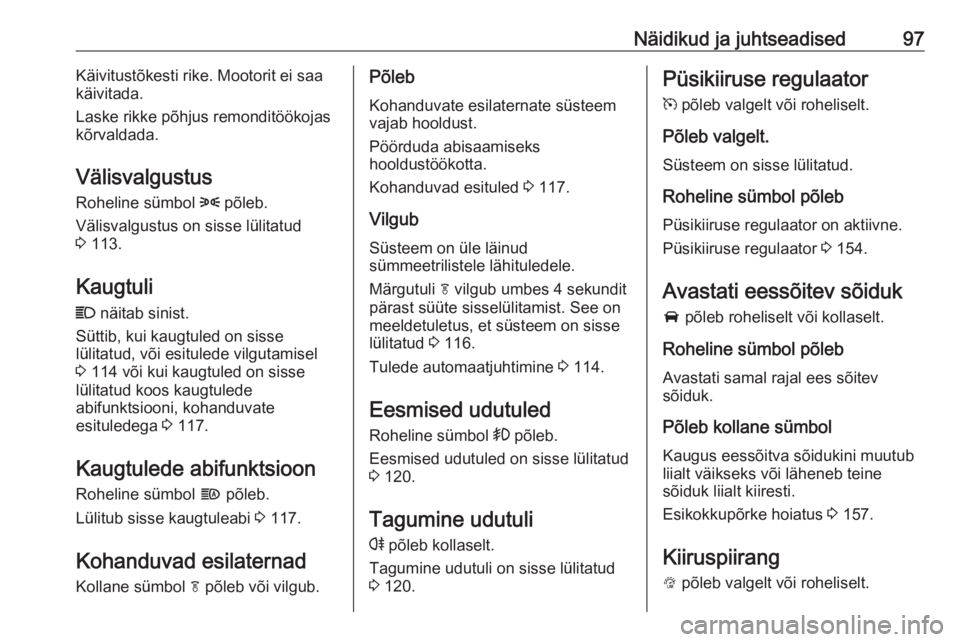

Näidikud ja juhtseadised97Käivitustõkesti rike. Mootorit ei saa
käivitada.
Laske rikke põhjus remonditöökojas
kõrvaldada.
Välisvalgustus Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud 3 113.
Kaugtuli C näitab sinist.
Süttib, kui kaugtuled on sisse
lülitatud, või esitulede vilgutamisel
3 114 või kui kaugtuled on sisse
lülitatud koos kaugtulede
abifunktsiooni, kohanduvate
esituledega 3 117.
Kaugtulede abifunktsioon
Roheline sümbol f põleb.
Lülitub sisse kaugtuleabi 3 117.
Kohanduvad esilaternad
Kollane sümbol f põleb või vilgub.Põleb
Kohanduvate esilaternate süsteem
vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Kohanduvad esituled 3 117.
Vilgub
Süsteem on üle läinud
sümmeetrilistele lähituledele.
Märgutuli f vilgub umbes 4 sekundit
pärast süüte sisselülitamist. See on meeldetuletus, et süsteem on sisse
lülitatud 3 116.
Tulede automaatjuhtimine 3 114.
Eesmised udutuled Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 120.
Tagumine udutuli
r põleb kollaselt.
Tagumine udutuli on sisse lülitatud
3 120.Püsikiiruse regulaator
m põleb valgelt või roheliselt.
Põleb valgelt.
Süsteem on sisse lülitatud.
Roheline sümbol põleb Püsikiiruse regulaator on aktiivne.
Püsikiiruse regulaator 3 154.
Avastati eessõitev sõiduk A põleb roheliselt või kollaselt.
Roheline sümbol põleb Avastati samal rajal ees sõitev
sõiduk.
Põleb kollane sümbol
Kaugus eessõitva sõidukini muutub
liialt väikseks või läheneb teine
sõiduk liialt kiiresti.
Esikokkupõrke hoiatus 3 157.
Kiiruspiirang
L põleb valgelt või roheliselt.

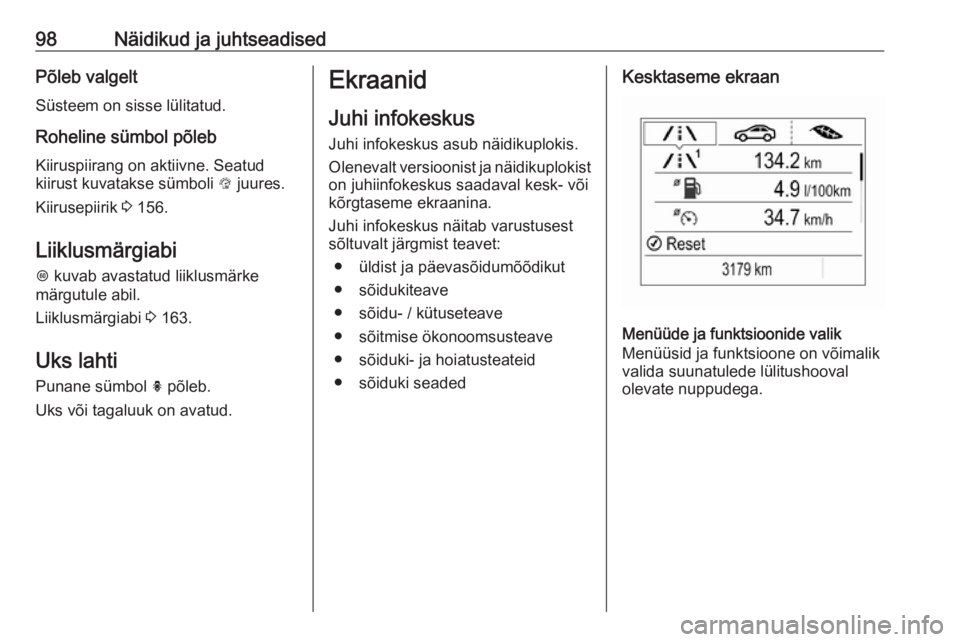

98Näidikud ja juhtseadisedPõleb valgeltSüsteem on sisse lülitatud.
Roheline sümbol põleb Kiiruspiirang on aktiivne. Seatud
kiirust kuvatakse sümboli L juures.
Kiirusepiirik 3 156.
Liiklusmärgiabi
L kuvab avastatud liiklusmärke
märgutule abil.
Liiklusmärgiabi 3 163.
Uks lahti
Punane sümbol h põleb.
Uks või tagaluuk on avatud.Ekraanid
Juhi infokeskus
Juhi infokeskus asub näidikuplokis.
Olenevalt versioonist ja näidikuplokist on juhiinfokeskus saadaval kesk- võikõrgtaseme ekraanina.
Juhi infokeskus näitab varustusest sõltuvalt järgmist teavet:
● üldist ja päevasõidumõõdikut
● sõidukiteave
● sõidu- / kütuseteave
● sõitmise ökonoomsusteave
● sõiduki- ja hoiatusteateid
● sõiduki seadedKesktaseme ekraan
Menüüde ja funktsioonide valik
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
