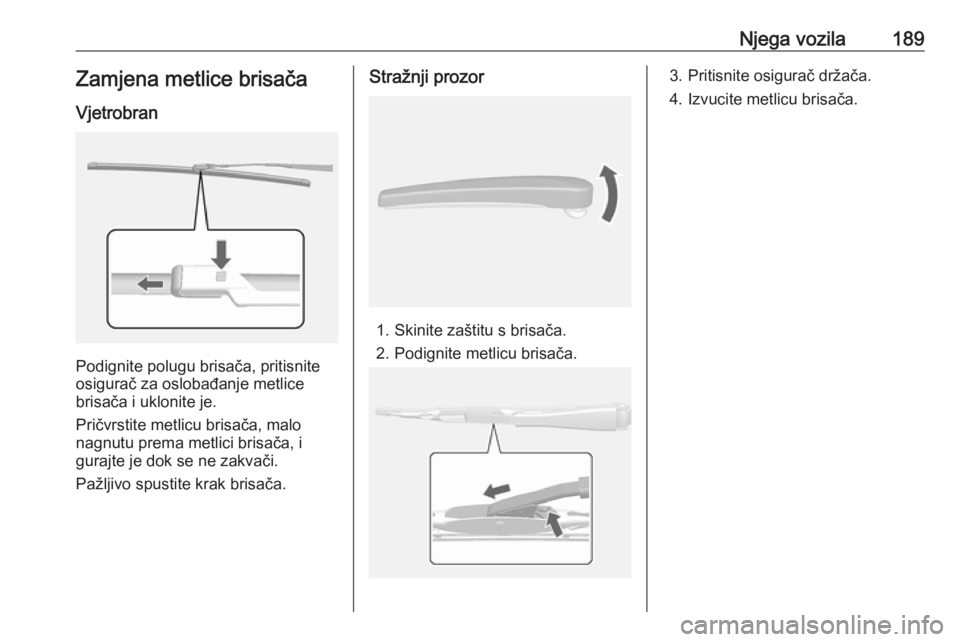

Njega vozila189Zamjena metlice brisačaVjetrobran
Podignite polugu brisača, pritisnite
osigurač za oslobađanje metlice
brisača i uklonite je.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Stražnji prozor
1. Skinite zaštitu s brisača.
2. Podignite metlicu brisača.
3. Pritisnite osigurač držača.
4. Izvucite metlicu brisača.

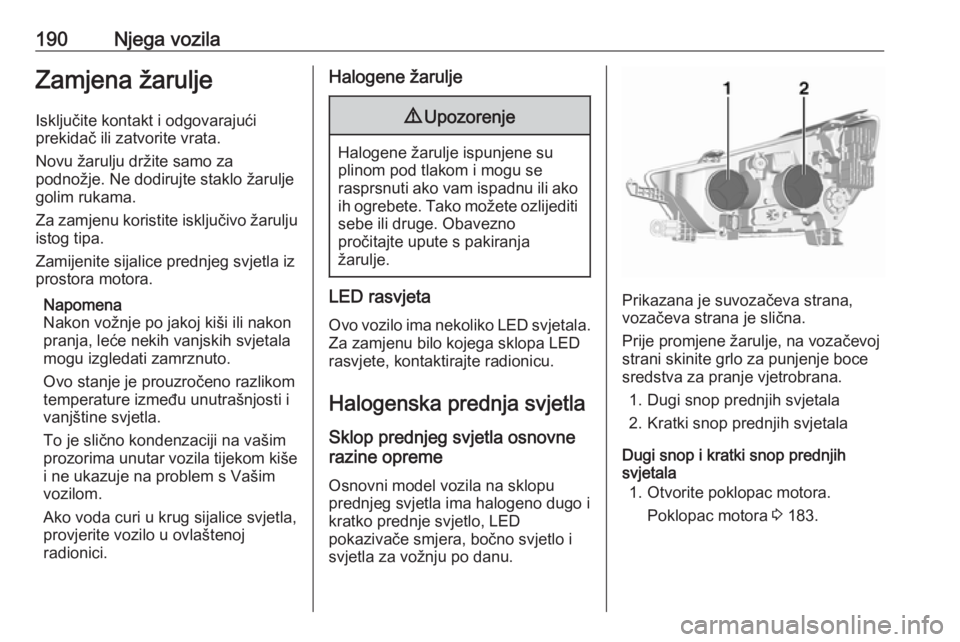

190Njega vozilaZamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo žarulje
golim rukama.
Za zamjenu koristite isključivo žarulju istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Napomena
Nakon vožnje po jakoj kiši ili nakon
pranja, leće nekih vanjskih svjetala
mogu izgledati zamrznuto.
Ovo stanje je prouzročeno razlikom temperature između unutrašnjosti i
vanjštine svjetla.
To je slično kondenzaciji na vašim prozorima unutar vozila tijekom kiše
i ne ukazuje na problem s Vašim
vozilom.
Ako voda curi u krug sijalice svjetla,
provjerite vozilo u ovlaštenoj
radionici.Halogene žarulje9 Upozorenje
Halogene žarulje ispunjene su
plinom pod tlakom i mogu se
rasprsnuti ako vam ispadnu ili ako ih ogrebete. Tako možete ozlijediti sebe ili druge. Obavezno
pročitajte upute s pakiranja
žarulje.
LED rasvjeta
Ovo vozilo ima nekoliko LED svjetala. Za zamjenu bilo kojega sklopa LEDrasvjete, kontaktirajte radionicu.
Halogenska prednja svjetla Sklop prednjeg svjetla osnovne
razine opreme
Osnovni model vozila na sklopu
prednjeg svjetla ima halogeno dugo i
kratko prednje svjetlo, LED
pokazivače smjera, bočno svjetlo i svjetla za vožnju po danu.Prikazana je suvozačeva strana,
vozačeva strana je slična.
Prije promjene žarulje, na vozačevoj
strani skinite grlo za punjenje boce
sredstva za pranje vjetrobrana.
1. Dugi snop prednjih svjetala
2. Kratki snop prednjih svjetala
Dugi snop i kratki snop prednjih
svjetala
1. Otvorite poklopac motora.
Poklopac motora 3 183.

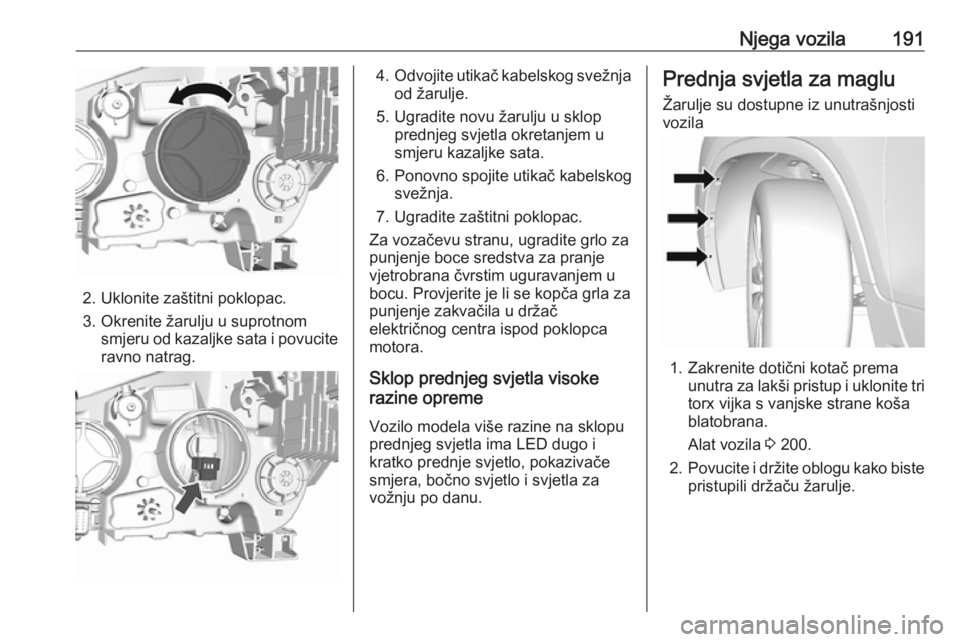

Njega vozila191
2. Uklonite zaštitni poklopac.
3. Okrenite žarulju u suprotnom smjeru od kazaljke sata i povucite
ravno natrag.
4. Odvojite utikač kabelskog svežnja
od žarulje.
5. Ugradite novu žarulju u sklop prednjeg svjetla okretanjem u
smjeru kazaljke sata.
6. Ponovno spojite utikač kabelskog svežnja.
7. Ugradite zaštitni poklopac.
Za vozačevu stranu, ugradite grlo za
punjenje boce sredstva za pranje
vjetrobrana čvrstim uguravanjem u bocu. Provjerite je li se kopča grla za
punjenje zakvačila u držač
električnog centra ispod poklopca
motora.
Sklop prednjeg svjetla visoke
razine opreme
Vozilo modela više razine na sklopu
prednjeg svjetla ima LED dugo i
kratko prednje svjetlo, pokazivače
smjera, bočno svjetlo i svjetla za
vožnju po danu.Prednja svjetla za maglu
Žarulje su dostupne iz unutrašnjosti
vozila
1. Zakrenite dotični kotač prema unutra za lakši pristup i uklonite tri
torx vijka s vanjske strane koša
blatobrana.
Alat vozila 3 200.
2. Povucite i držite oblogu kako biste
pristupili držaču žarulje.

192Njega vozila

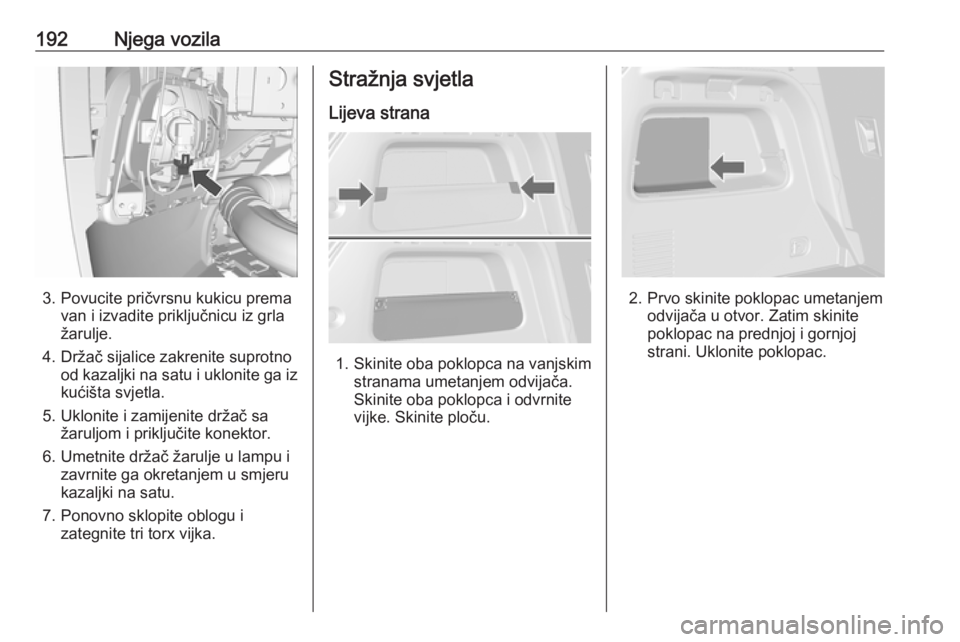

3. Povucite pričvrsnu kukicu premavan i izvadite priključnicu iz grla
žarulje.
4. Držač sijalice zakrenite suprotno od kazaljki na satu i uklonite ga iz
kućišta svjetla.
5. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
6. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
7. Ponovno sklopite oblogu i zategnite tri torx vijka.
Stražnja svjetla
Lijeva strana
1. Skinite oba poklopca na vanjskim stranama umetanjem odvijača.
Skinite oba poklopca i odvrnite
vijke. Skinite ploču.
2. Prvo skinite poklopac umetanjem odvijača u otvor. Zatim skinite
poklopac na prednjoj i gornjoj
strani. Uklonite poklopac.

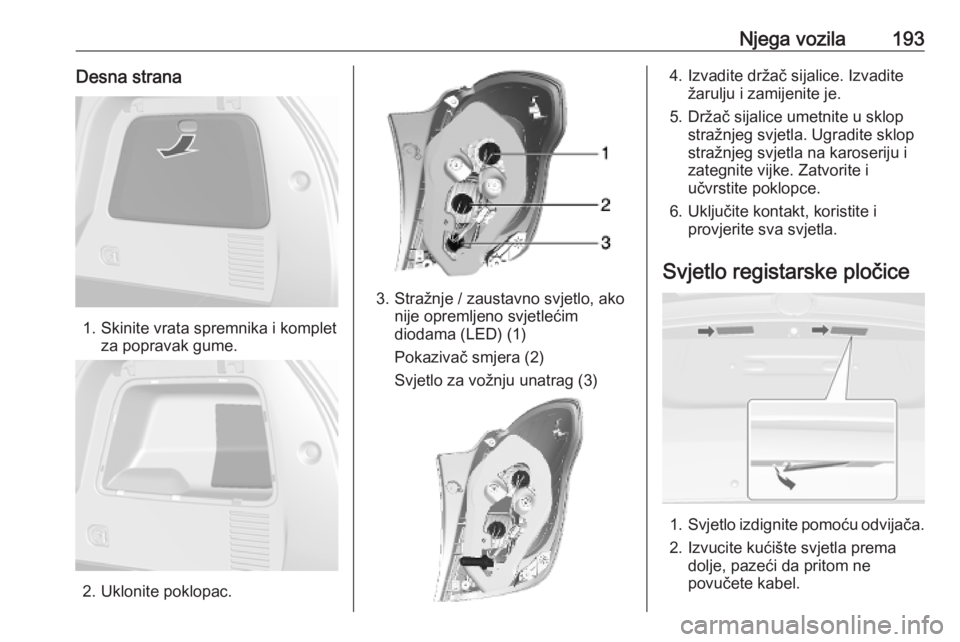

Njega vozila193Desna strana
1. Skinite vrata spremnika i kompletza popravak gume.
2. Uklonite poklopac.
3. Stražnje / zaustavno svjetlo, akonije opremljeno svjetlećim
diodama (LED) (1)
Pokazivač smjera (2)
Svjetlo za vožnju unatrag (3)
4. Izvadite držač sijalice. Izvadite žarulju i zamijenite je.
5. Držač sijalice umetnite u sklop stražnjeg svjetla. Ugradite sklop
stražnjeg svjetla na karoseriju i
zategnite vijke. Zatvorite i
učvrstite poklopce.
6. Uključite kontakt, koristite i provjerite sva svjetla.
Svjetlo registarske pločice
1. Svjetlo izdignite pomoću odvijača.
2. Izvucite kućište svjetla prema dolje, pazeći da pritom ne
povučete kabel.

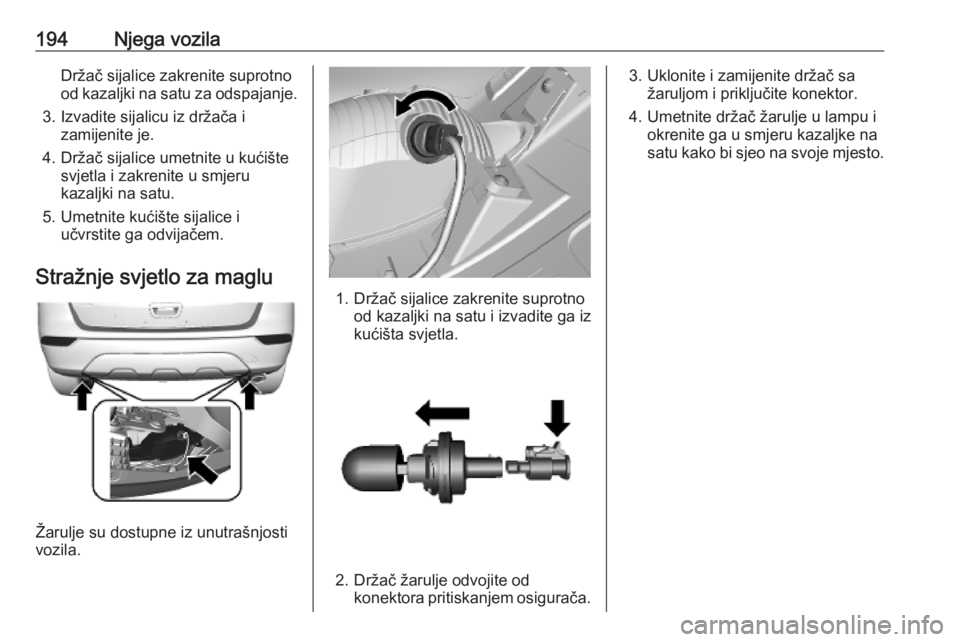

194Njega vozilaDržač sijalice zakrenite suprotno
od kazaljki na satu za odspajanje.
3. Izvadite sijalicu iz držača i zamijenite je.
4. Držač sijalice umetnite u kućište svjetla i zakrenite u smjeru
kazaljki na satu.
5. Umetnite kućište sijalice i učvrstite ga odvijačem.
Stražnje svjetlo za maglu
Žarulje su dostupne iz unutrašnjosti
vozila.
1. Držač sijalice zakrenite suprotno od kazaljki na satu i izvadite ga iz
kućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
4. Umetnite držač žarulje u lampu i okrenite ga u smjeru kazaljke na
satu kako bi sjeo na svoje mjesto.

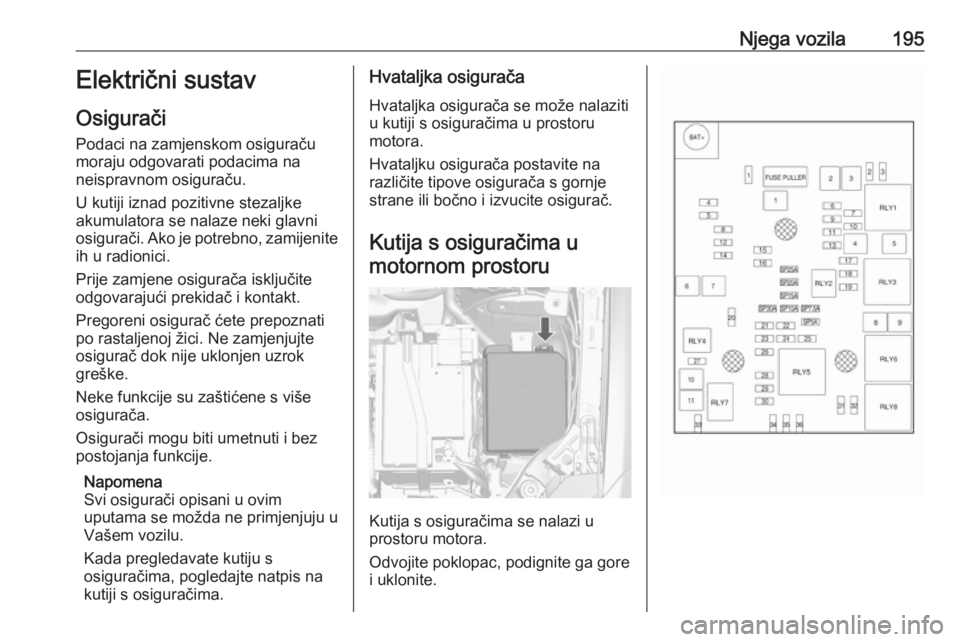

Njega vozila195Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U kutiji iznad pozitivne stezaljke
akumulatora se nalaze neki glavni
osigurači. Ako je potrebno, zamijenite
ih u radionici.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati po rastaljenoj žici. Ne zamjenjujteosigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.
Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno i izvucite osigurač.
Kutija s osiguračima umotornom prostoru
Kutija s osiguračima se nalazi u
prostoru motora.
Odvojite poklopac, podignite ga gore
i uklonite.

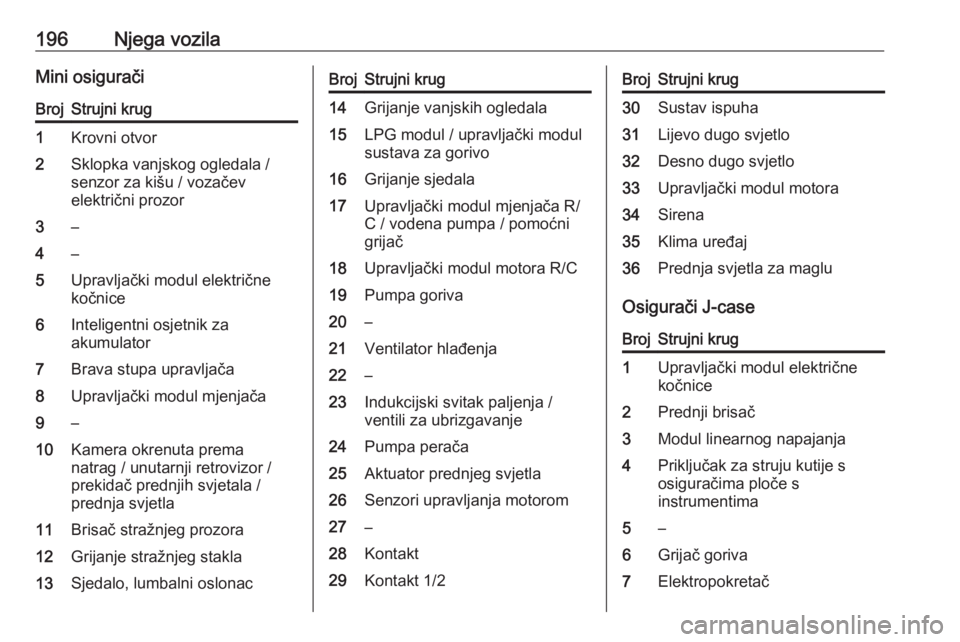

196Njega vozilaMini osiguračiBrojStrujni krug1Krovni otvor2Sklopka vanjskog ogledala /
senzor za kišu / vozačev
električni prozor3–4–5Upravljački modul električne
kočnice6Inteligentni osjetnik za
akumulator7Brava stupa upravljača8Upravljački modul mjenjača9–10Kamera okrenuta prema
natrag / unutarnji retrovizor /
prekidač prednjih svjetala /
prednja svjetla11Brisač stražnjeg prozora12Grijanje stražnjeg stakla13Sjedalo, lumbalni oslonacBrojStrujni krug14Grijanje vanjskih ogledala15LPG modul / upravljački modul
sustava za gorivo16Grijanje sjedala17Upravljački modul mjenjača R/
C / vodena pumpa / pomoćni
grijač18Upravljački modul motora R/C19Pumpa goriva20–21Ventilator hlađenja22–23Indukcijski svitak paljenja /
ventili za ubrizgavanje24Pumpa perača25Aktuator prednjeg svjetla26Senzori upravljanja motorom27–28Kontakt29Kontakt 1/2BrojStrujni krug30Sustav ispuha31Lijevo dugo svjetlo32Desno dugo svjetlo33Upravljački modul motora34Sirena35Klima uređaj36Prednja svjetla za maglu
Osigurači J-case
BrojStrujni krug1Upravljački modul električne
kočnice2Prednji brisač3Modul linearnog napajanja4Priključak za struju kutije s
osiguračima ploče s
instrumentima5–6Grijač goriva7Elektropokretač

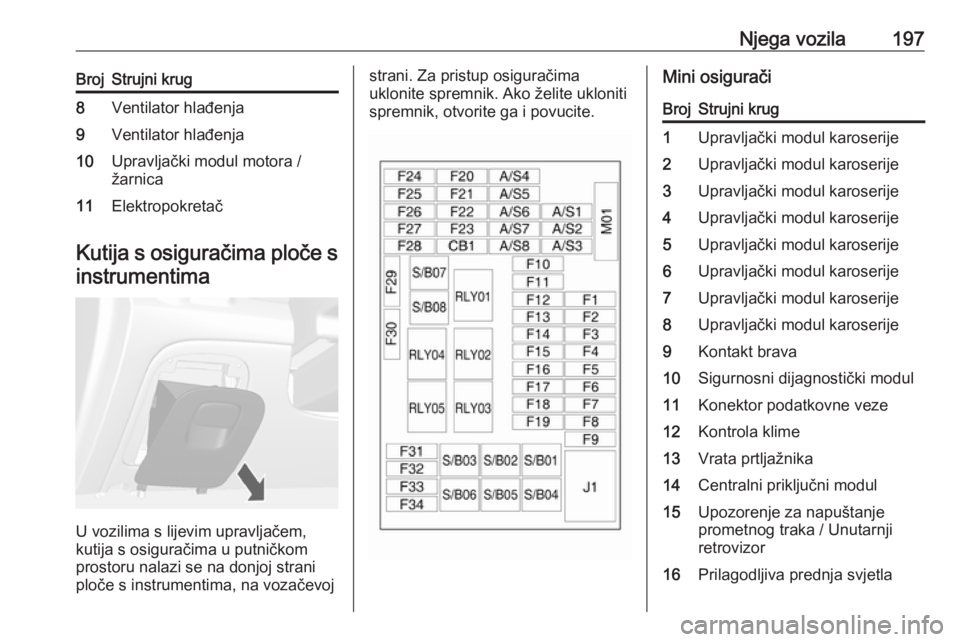

Njega vozila197BrojStrujni krug8Ventilator hlađenja9Ventilator hlađenja10Upravljački modul motora /
žarnica11Elektropokretač
Kutija s osiguračima ploče s
instrumentima
U vozilima s lijevim upravljačem,
kutija s osiguračima u putničkom
prostoru nalazi se na donjoj strani
ploče s instrumentima, na vozačevoj
strani. Za pristup osiguračima
uklonite spremnik. Ako želite ukloniti
spremnik, otvorite ga i povucite.Mini osiguračiBrojStrujni krug1Upravljački modul karoserije2Upravljački modul karoserije3Upravljački modul karoserije4Upravljački modul karoserije5Upravljački modul karoserije6Upravljački modul karoserije7Upravljački modul karoserije8Upravljački modul karoserije9Kontakt brava10Sigurnosni dijagnostički modul11Konektor podatkovne veze12Kontrola klime13Vrata prtljažnika14Centralni priključni modul15Upozorenje za napuštanje
prometnog traka / Unutarnji
retrovizor16Prilagodljiva prednja svjetla

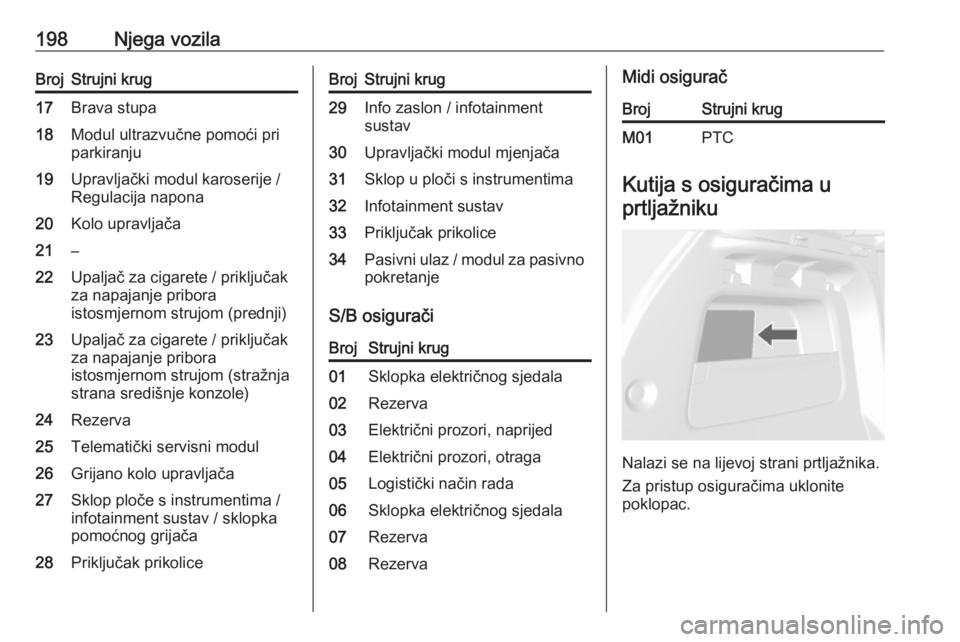

198Njega vozilaBrojStrujni krug17Brava stupa18Modul ultrazvučne pomoći pri
parkiranju19Upravljački modul karoserije /
Regulacija napona20Kolo upravljača21–22Upaljač za cigarete / priključak
za napajanje pribora
istosmjernom strujom (prednji)23Upaljač za cigarete / priključak
za napajanje pribora
istosmjernom strujom (stražnja
strana središnje konzole)24Rezerva25Telematički servisni modul26Grijano kolo upravljača27Sklop ploče s instrumentima /
infotainment sustav / sklopka
pomoćnog grijača28Priključak prikoliceBrojStrujni krug29Info zaslon / infotainment
sustav30Upravljački modul mjenjača31Sklop u ploči s instrumentima32Infotainment sustav33Priključak prikolice34Pasivni ulaz / modul za pasivno pokretanje
S/B osigurači
BrojStrujni krug01Sklopka električnog sjedala02Rezerva03Električni prozori, naprijed04Električni prozori, otraga05Logistički način rada06Sklopka električnog sjedala07Rezerva08RezervaMidi osiguračBrojStrujni krugM01PTC
Kutija s osiguračima u
prtljažniku
Nalazi se na lijevoj strani prtljažnika.
Za pristup osiguračima uklonite
poklopac.
