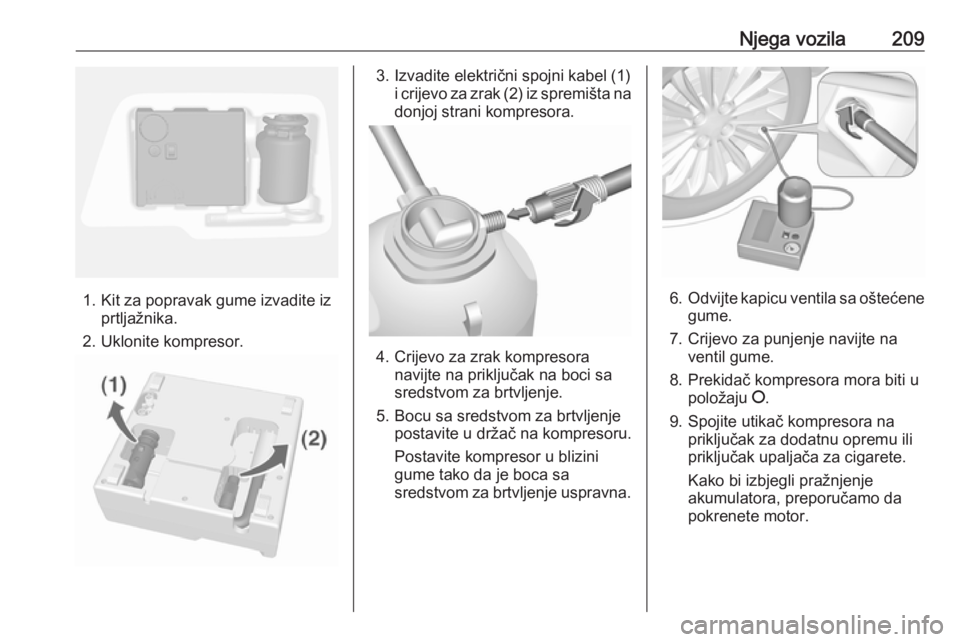

Njega vozila209
1. Kit za popravak gume izvadite izprtljažnika.
2. Uklonite kompresor.
3. Izvadite električni spojni kabel (1) i crijevo za zrak (2) iz spremišta nadonjoj strani kompresora.
4. Crijevo za zrak kompresora navijte na priključak na boci sa
sredstvom za brtvljenje.
5. Bocu sa sredstvom za brtvljenje postavite u držač na kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.
6. Odvijte kapicu ventila sa oštećene
gume.
7. Crijevo za punjenje navijte na ventil gume.
8. Prekidač kompresora mora biti u položaju J.
9. Spojite utikač kompresora na priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.

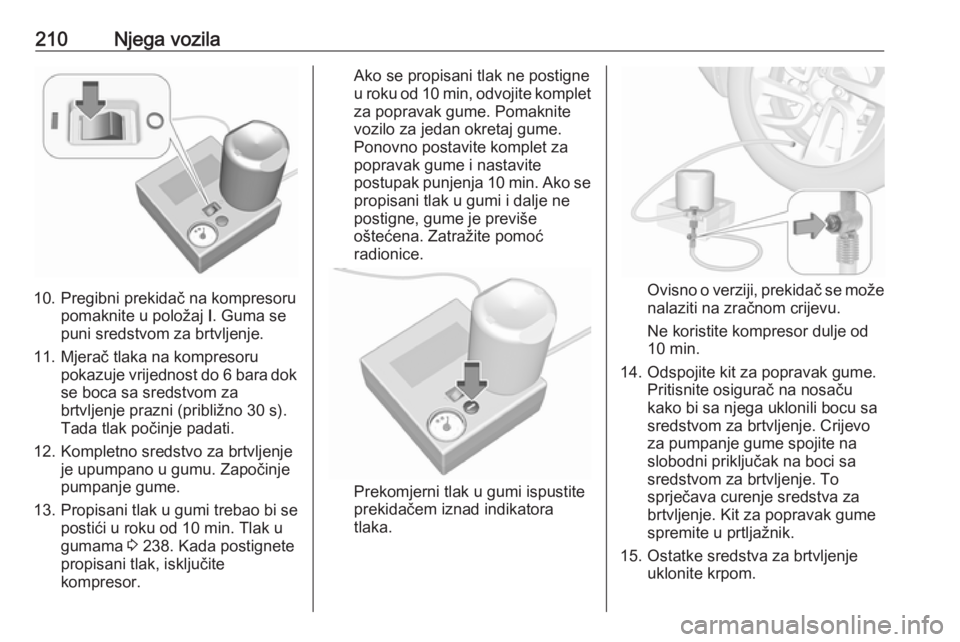

210Njega vozila
10. Pregibni prekidač na kompresorupomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
11. Mjerač tlaka na kompresoru pokazuje vrijednost do 6 bara dokse boca sa sredstvom za
brtvljenje prazni (približno 30 s).
Tada tlak počinje padati.
12. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinje
pumpanje gume.
13. Propisani tlak u gumi trebao bi se postići u roku od 10 min. Tlak u
gumama 3 238. Kada postignete
propisani tlak, isključite
kompresor.
Ako se propisani tlak ne postigne
u roku od 10 min, odvojite komplet
za popravak gume. Pomaknite
vozilo za jedan okretaj gume.
Ponovno postavite komplet za
popravak gume i nastavite
postupak punjenja 10 min. Ako se propisani tlak u gumi i dalje ne
postigne, gume je previše
oštećena. Zatražite pomoć
radionice.
Prekomjerni tlak u gumi ispustite
prekidačem iznad indikatora tlaka.
Ovisno o verziji, prekidač se može
nalaziti na zračnom crijevu.
Ne koristite kompresor dulje od
10 min.
14. Odspojite kit za popravak gume. Pritisnite osigurač na nosaču
kako bi sa njega uklonili bocu sa
sredstvom za brtvljenje. Crijevo
za pumpanje gume spojite na
slobodni priključak na boci sa
sredstvom za brtvljenje. To
sprječava curenje sredstva za
brtvljenje. Kit za popravak gume
spremite u prtljažnik.
15. Ostatke sredstva za brtvljenje uklonite krpom.

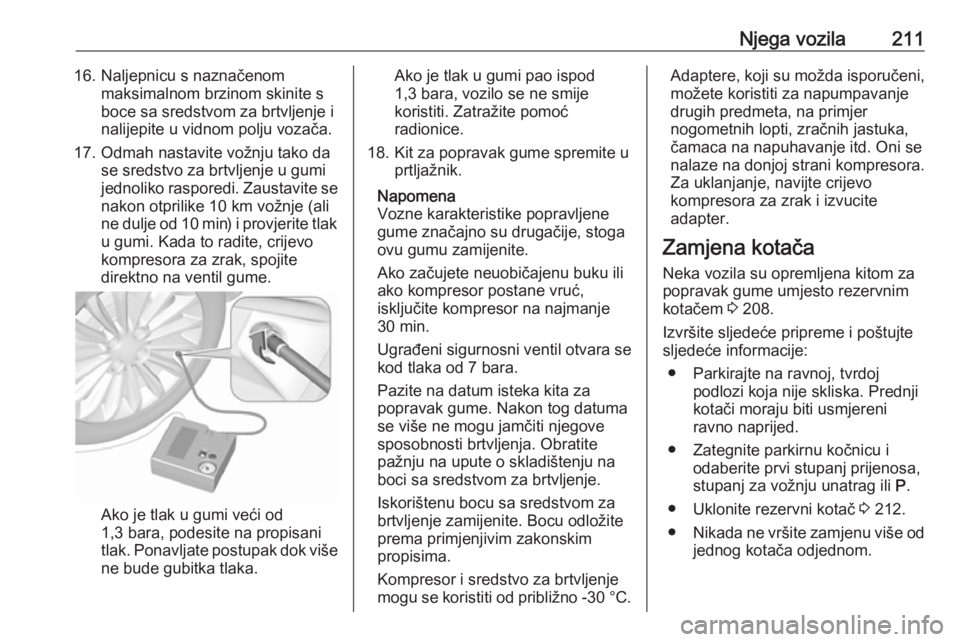

Njega vozila21116. Naljepnicu s naznačenommaksimalnom brzinom skinite s
boce sa sredstvom za brtvljenje i
nalijepite u vidnom polju vozača.
17. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje (ali
ne dulje od 10 min) i provjerite tlak u gumi. Kada to radite, crijevo
kompresora za zrak, spojite
direktno na ventil gume.
Ako je tlak u gumi veći od
1,3 bara, podesite na propisani
tlak. Ponavljate postupak dok više
ne bude gubitka tlaka.
Ako je tlak u gumi pao ispod
1,3 bara, vozilo se ne smije
koristiti. Zatražite pomoć
radionice.
18. Kit za popravak gume spremite u prtljažnik.
Napomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 min.
Ugrađeni sigurnosni ventil otvara se kod tlaka od 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.Adaptere, koji su možda isporučeni,
možete koristiti za napumpavanje
drugih predmeta, na primjer
nogometnih lopti, zračnih jastuka,
čamaca na napuhavanje itd. Oni se
nalaze na donjoj strani kompresora.
Za uklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.
Zamjena kotača Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 208.
Izvršite sljedeće pripreme i poštujte
sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni
ravno naprijed.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
● Uklonite rezervni kotač 3 212.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.

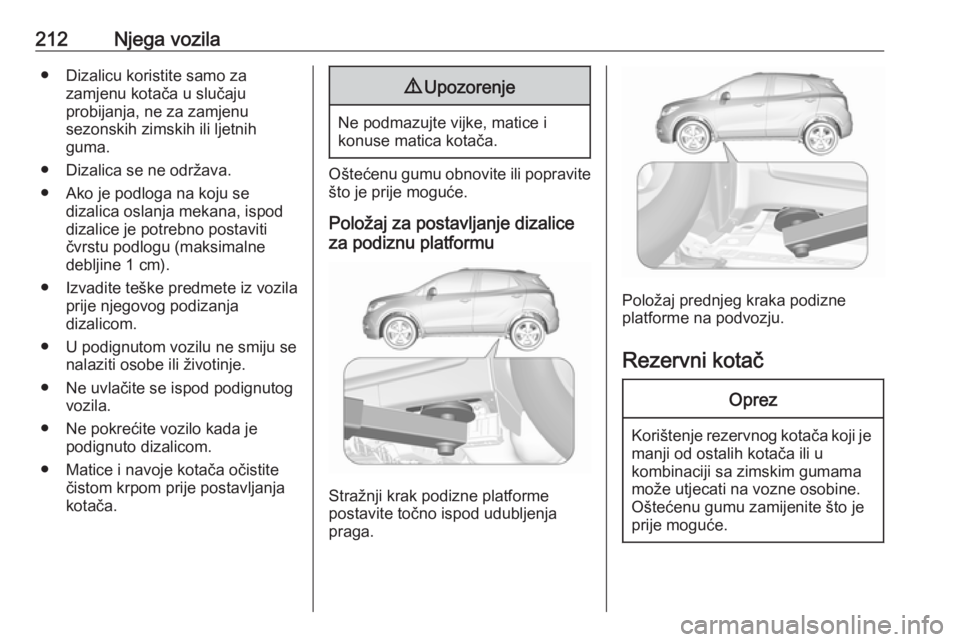

212Njega vozila● Dizalicu koristite samo zazamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.
● Ako je podloga na koju se dizalica oslanja mekana, ispod
dizalice je potrebno postaviti čvrstu podlogu (maksimalne
debljine 1 cm).
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
Oštećenu gumu obnovite ili popravite
što je prije moguće.
Položaj za postavljanje dizalice
za podiznu platformu
Stražnji krak podizne platforme
postavite točno ispod udubljenja
praga.
Položaj prednjeg kraka podizne
platforme na podvozju.
Rezervni kotač
Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.

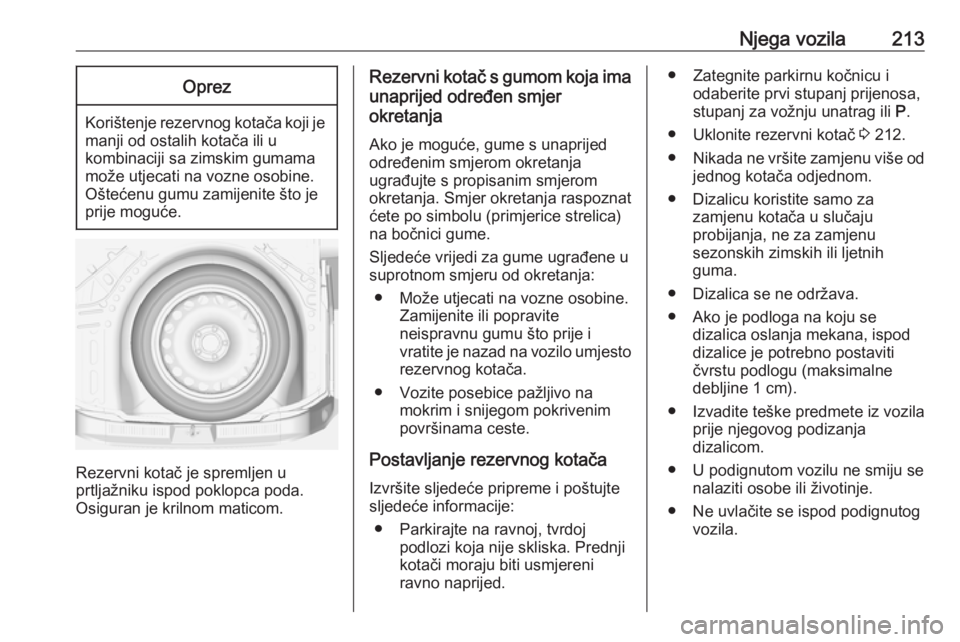

Njega vozila213Oprez
Korištenje rezervnog kotača koji jemanji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Rezervni kotač je spremljen u
prtljažniku ispod poklopca poda.
Osiguran je krilnom maticom.
Rezervni kotač s gumom koja ima
unaprijed određen smjer
okretanja
Ako je moguće, gume s unaprijed
određenim smjerom okretanja
ugrađujte s propisanim smjerom
okretanja. Smjer okretanja raspoznat
ćete po simbolu (primjerice strelica)
na bočnici gume.
Sljedeće vrijedi za gume ugrađene u
suprotnom smjeru od okretanja:
● Može utjecati na vozne osobine. Zamijenite ili popravite
neispravnu gumu što prije i
vratite je nazad na vozilo umjesto
rezervnog kotača.
● Vozite posebice pažljivo na mokrim i snijegom pokrivenim
površinama ceste.
Postavljanje rezervnog kotača Izvršite sljedeće pripreme i poštujtesljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednjikotači moraju biti usmjereni
ravno naprijed.● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,stupanj za vožnju unatrag ili P.
● Uklonite rezervni kotač 3 212.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.
● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.
● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postavitičvrstu podlogu (maksimalne
debljine 1 cm).
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.

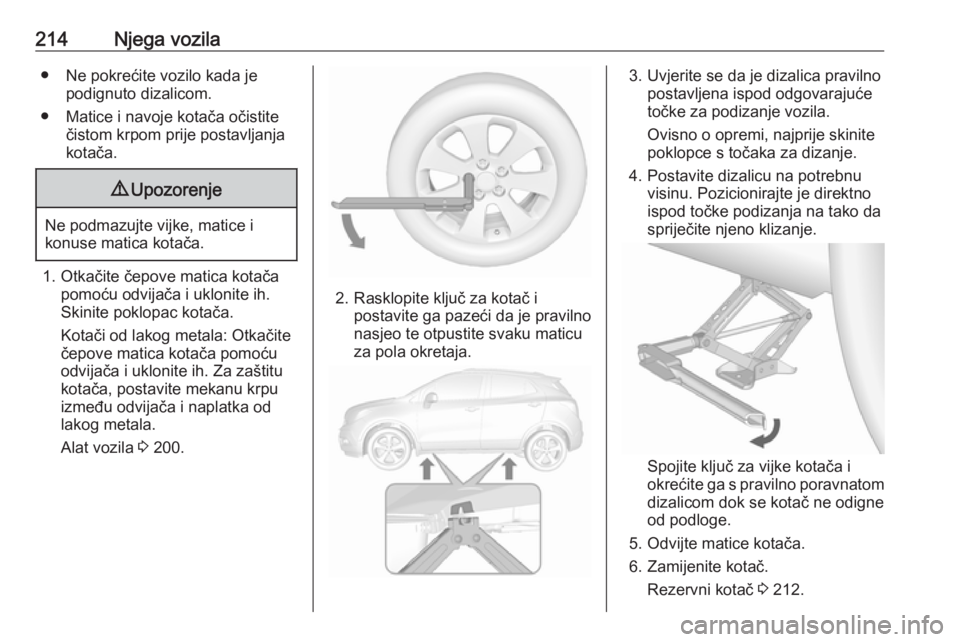

214Njega vozila● Ne pokrećite vozilo kada jepodignuto dizalicom.
● Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Otkačite čepove matica kotača
pomoću odvijača i uklonite ih.
Skinite poklopac kotača.
Kotači od lakog metala: Otkačite
čepove matica kotača pomoću
odvijača i uklonite ih. Za zaštitu
kotača, postavite mekanu krpu
između odvijača i naplatka od
lakog metala.
Alat vozila 3 200.
2. Rasklopite ključ za kotač i
postavite ga pazeći da je pravilno
nasjeo te otpustite svaku maticu
za pola okretaja.
3. Uvjerite se da je dizalica pravilno postavljena ispod odgovarajuće
točke za podizanje vozila.
Ovisno o opremi, najprije skinite
poklopce s točaka za dizanje.
4. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da spriječite njeno klizanje.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom dizalicom dok se kotač ne odigne
od podloge.
5. Odvijte matice kotača.
6. Zamijenite kotač. Rezervni kotač 3 212.

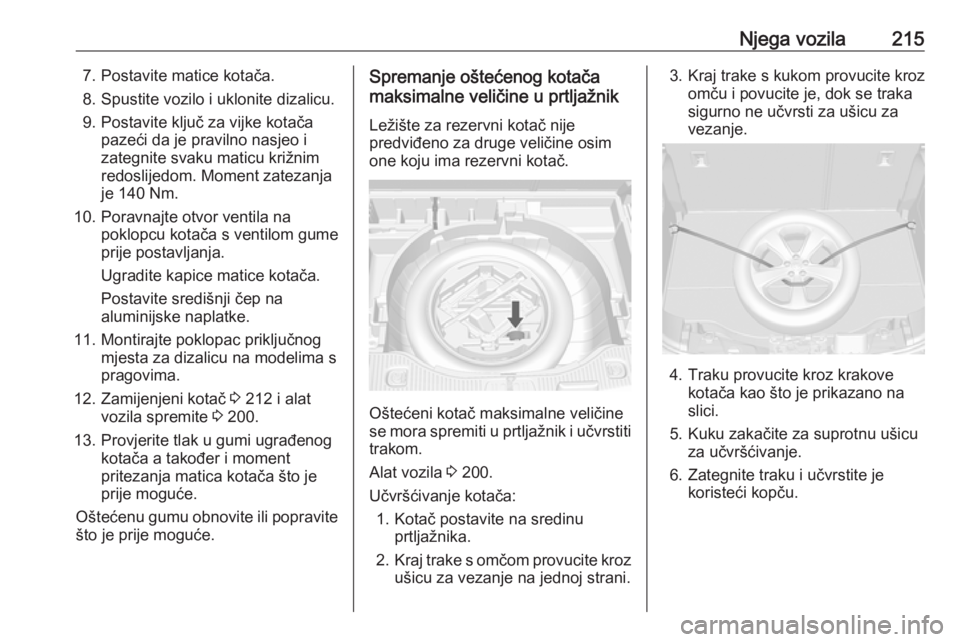

Njega vozila2157. Postavite matice kotača.
8. Spustite vozilo i uklonite dizalicu.
9. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
zategnite svaku maticu križnim
redoslijedom. Moment zatezanja
je 140 Nm.
10. Poravnajte otvor ventila na poklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.
Postavite središnji čep na
aluminijske naplatke.
11. Montirajte poklopac priključnog mjesta za dizalicu na modelima s
pragovima.
12. Zamijenjeni kotač 3 212 i alat
vozila spremite 3 200.
13. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.
Oštećenu gumu obnovite ili popravite
što je prije moguće.Spremanje oštećenog kotača
maksimalne veličine u prtljažnik
Ležište za rezervni kotač nije
predviđeno za druge veličine osim
one koju ima rezervni kotač.
Oštećeni kotač maksimalne veličine
se mora spremiti u prtljažnik i učvrstiti
trakom.
Alat vozila 3 200.
Učvršćivanje kotača: 1. Kotač postavite na sredinu prtljažnika.
2. Kraj trake s omčom provucite kroz
ušicu za vezanje na jednoj strani.
3. Kraj trake s kukom provucite kroz omču i povucite je, dok se traka
sigurno ne učvrsti za ušicu za
vezanje.
4. Traku provucite kroz krakove kotača kao što je prikazano na
slici.
5. Kuku zakačite za suprotnu ušicu za učvršćivanje.
6. Zategnite traku i učvrstite je koristeći kopču.

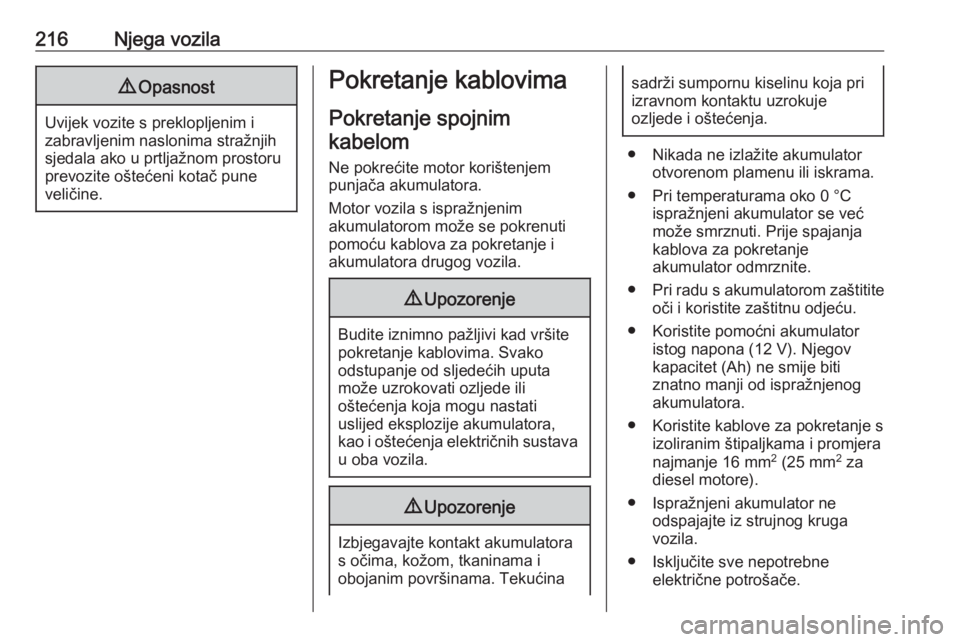

216Njega vozila9Opasnost
Uvijek vozite s preklopljenim i
zabravljenim naslonima stražnjih
sjedala ako u prtljažnom prostoru
prevozite oštećeni kotač pune
veličine.
Pokretanje kablovima
Pokretanje spojnimkabelom
Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom može se pokrenuti
pomoću kablova za pokretanje i
akumulatora drugog vozila.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.
9 Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina
sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
● Nikada ne izlažite akumulator otvorenom plamenu ili iskrama.
● Pri temperaturama oko 0 °C ispražnjeni akumulator se već
može smrznuti. Prije spajanja
kablova za pokretanje
akumulator odmrznite.
● Pri radu s akumulatorom zaštitite
oči i koristite zaštitnu odjeću.
● Koristite pomoćni akumulator istog napona (12 V). Njegov
kapacitet (Ah) ne smije biti
znatno manji od ispražnjenog
akumulatora.
● Koristite kablove za pokretanje s izoliranim štipaljkama i promjera
najmanje 16 mm 2
(25 mm 2
za
diesel motore).
● Ispražnjeni akumulator ne odspajajte iz strujnog kruga
vozila.
● Isključite sve nepotrebne električne potrošače.

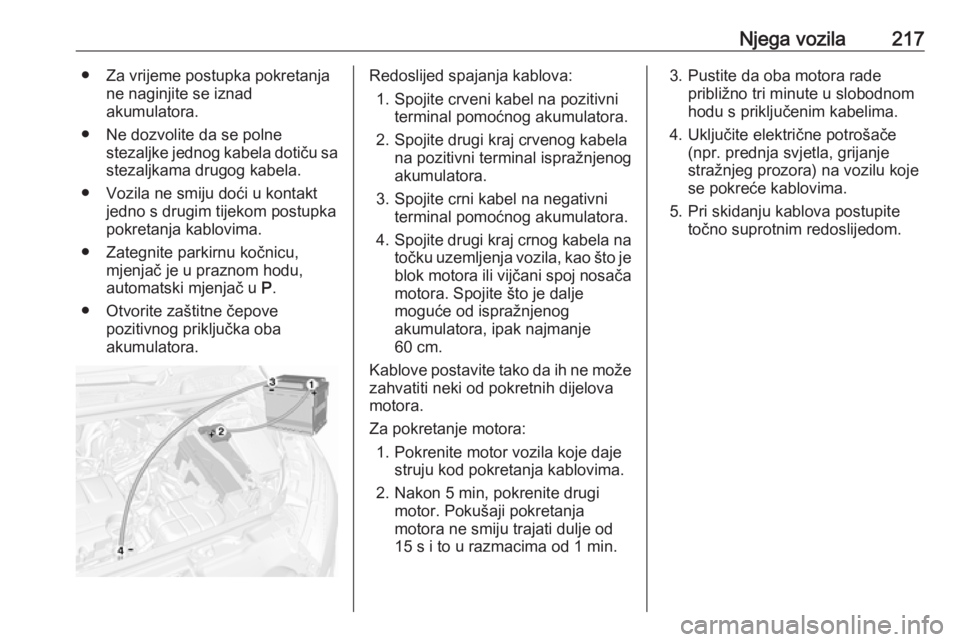

Njega vozila217● Za vrijeme postupka pokretanjane naginjite se iznad
akumulatora.
● Ne dozvolite da se polne stezaljke jednog kabela dotiču sa
stezaljkama drugog kabela.
● Vozila ne smiju doći u kontakt jedno s drugim tijekom postupka
pokretanja kablovima.
● Zategnite parkirnu kočnicu, mjenjač je u praznom hodu,
automatski mjenjač u P.
● Otvorite zaštitne čepove pozitivnog priključka oba
akumulatora.Redoslijed spajanja kablova:
1. Spojite crveni kabel na pozitivni terminal pomoćnog akumulatora.
2. Spojite drugi kraj crvenog kabela na pozitivni terminal ispražnjenog
akumulatora.
3. Spojite crni kabel na negativni terminal pomoćnog akumulatora.
4. Spojite drugi kraj crnog kabela na
točku uzemljenja vozila, kao što je blok motora ili vijčani spoj nosača
motora. Spojite što je dalje
moguće od ispražnjenog
akumulatora, ipak najmanje 60 cm.
Kablove postavite tako da ih ne može zahvatiti neki od pokretnih dijelova
motora.
Za pokretanje motora: 1. Pokrenite motor vozila koje daje struju kod pokretanja kablovima.
2. Nakon 5 min, pokrenite drugi motor. Pokušaji pokretanja
motora ne smiju trajati dulje od
15 s i to u razmacima od 1 min.3. Pustite da oba motora rade približno tri minute u slobodnom
hodu s priključenim kabelima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu koje
se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.

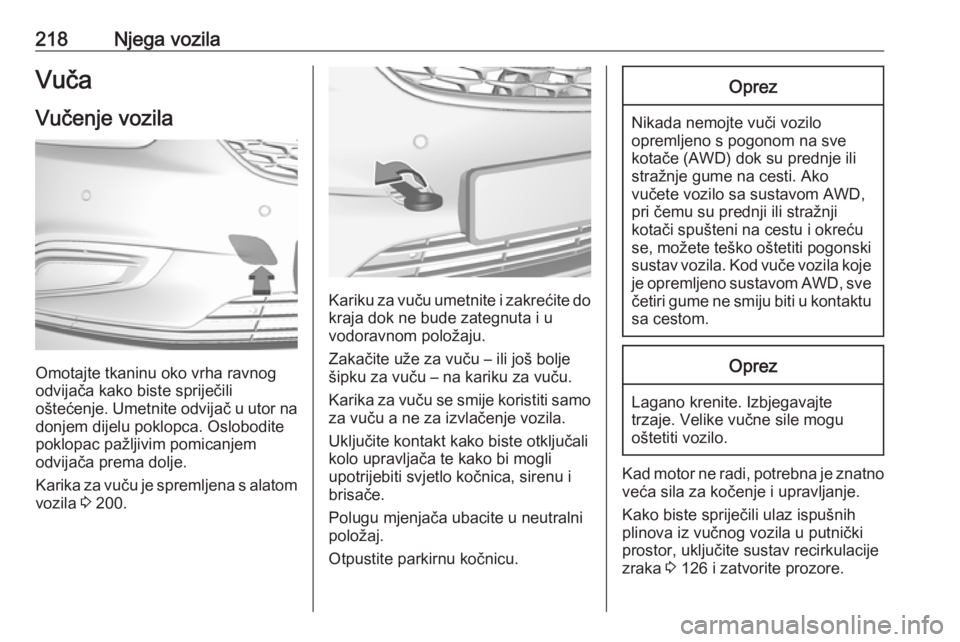

218Njega vozilaVuča
Vučenje vozila
Omotajte tkaninu oko vrha ravnog
odvijača kako biste spriječili
oštećenje. Umetnite odvijač u utor na donjem dijelu poklopca. Oslobodite
poklopac pažljivim pomicanjem
odvijača prema dolje.
Karika za vuču je spremljena s alatom vozila 3 200.
Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo
za vuču a ne za izvlačenje vozila.
Uključite kontakt kako biste otključali
kolo upravljača te kako bi mogli
upotrijebiti svjetlo kočnica, sirenu i
brisače.
Polugu mjenjača ubacite u neutralni položaj.
Otpustite parkirnu kočnicu.
Oprez
Nikada nemojte vuči vozilo
opremljeno s pogonom na sve
kotače (AWD) dok su prednje ili stražnje gume na cesti. Ako
vučete vozilo sa sustavom AWD,
pri čemu su prednji ili stražnji
kotači spušteni na cestu i okreću se, možete teško oštetiti pogonski sustav vozila. Kod vuče vozila koje je opremljeno sustavom AWD, sve
četiri gume ne smiju biti u kontaktu
sa cestom.
Oprez
Lagano krenite. Izbjegavajte trzaje. Velike vučne sile mogu
oštetiti vozilo.
Kad motor ne radi, potrebna je znatno veća sila za kočenje i upravljanje.
Kako biste spriječili ulaz ispušnih
plinova iz vučnog vozila u putnički
prostor, uključite sustav recirkulacije
zraka 3 126 i zatvorite prozore.
