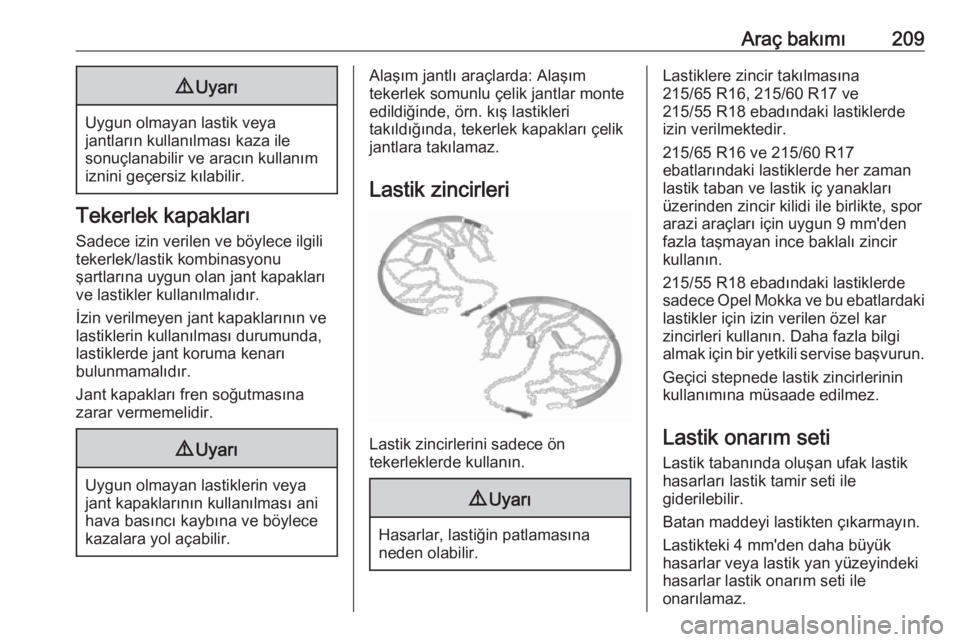

Araç bakımı2099Uyarı
Uygun olmayan lastik veya
jantların kullanılması kaza ile
sonuçlanabilir ve aracın kullanım
iznini geçersiz kılabilir.
Tekerlek kapakları
Sadece izin verilen ve böylece ilgili
tekerlek/lastik kombinasyonu
şartlarına uygun olan jant kapakları
ve lastikler kullanılmalıdır.
İzin verilmeyen jant kapaklarının ve
lastiklerin kullanılması durumunda,
lastiklerde jant koruma kenarı
bulunmamalıdır.
Jant kapakları fren soğutmasına zarar vermemelidir.
9 Uyarı
Uygun olmayan lastiklerin veya
jant kapaklarının kullanılması ani
hava basıncı kaybına ve böylece
kazalara yol açabilir.
Alaşım jantlı araçlarda: Alaşım
tekerlek somunlu çelik jantlar monte edildiğinde, örn. kış lastikleri
takıldığında, tekerlek kapakları çelik
jantlara takılamaz.
Lastik zincirleri
Lastik zincirlerini sadece ön
tekerleklerde kullanın.
9 Uyarı
Hasarlar, lastiğin patlamasına
neden olabilir.
Lastiklere zincir takılmasına
215/65 R16, 215/60 R17 ve
215/55 R18 ebadındaki lastiklerde
izin verilmektedir.
215/65 R16 ve 215/60 R17
ebatlarındaki lastiklerde her zaman
lastik taban ve lastik iç yanakları
üzerinden zincir kilidi ile birlikte, spor
arazi araçları için uygun 9 mm'den
fazla taşmayan ince baklalı zincir
kullanın.
215/55 R18 ebadındaki lastiklerde
sadece Opel Mokka ve bu ebatlardaki
lastikler için izin verilen özel kar
zincirleri kullanın. Daha fazla bilgi
almak için bir yetkili servise başvurun.
Geçici stepnede lastik zincirlerinin
kullanımına müsaade edilmez.
Lastik onarım seti
Lastik tabanında oluşan ufak lastik
hasarları lastik tamir seti ile
giderilebilir.
Batan maddeyi lastikten çıkarmayın.
Lastikteki 4 mm'den daha büyük hasarlar veya lastik yan yüzeyindeki
hasarlar lastik onarım seti ile
onarılamaz.

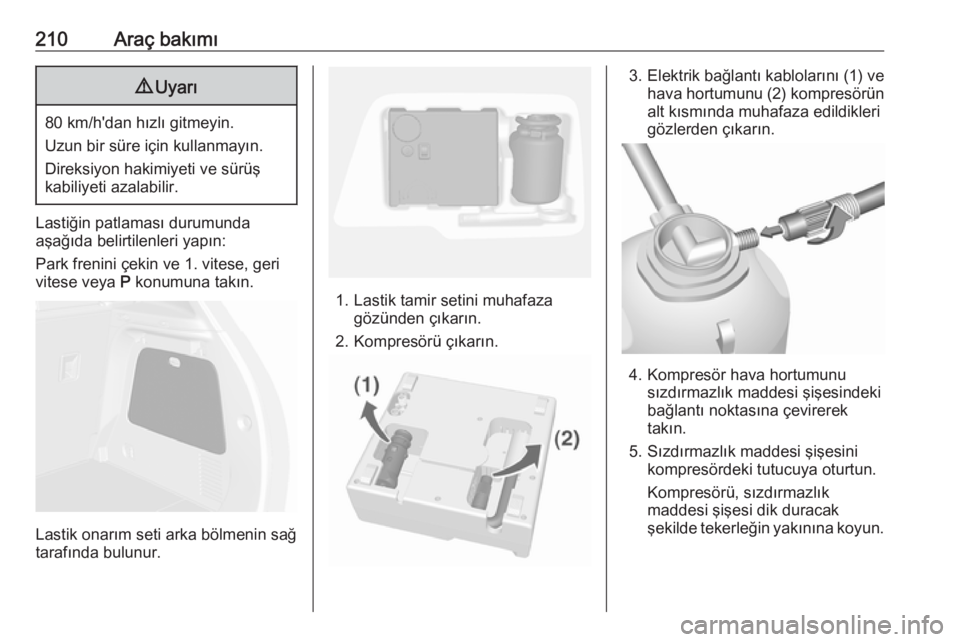

210Araç bakımı9Uyarı
80 km/h'dan hızlı gitmeyin.
Uzun bir süre için kullanmayın.
Direksiyon hakimiyeti ve sürüş
kabiliyeti azalabilir.
Lastiğin patlaması durumunda
aşağıda belirtilenleri yapın:
Park frenini çekin ve 1. vitese, geri
vitese veya P konumuna takın.
Lastik onarım seti arka bölmenin sağ
tarafında bulunur.
1. Lastik tamir setini muhafaza gözünden çıkarın.
2. Kompresörü çıkarın.
3. Elektrik bağlantı kablolarını (1) ve
hava hortumunu (2) kompresörün alt kısmında muhafaza edildikleri
gözlerden çıkarın.
4. Kompresör hava hortumunu sızdırmazlık maddesi şişesindekibağlantı noktasına çevirerek
takın.
5. Sızdırmazlık maddesi şişesini kompresördeki tutucuya oturtun.
Kompresörü, sızdırmazlık
maddesi şişesi dik duracak
şekilde tekerleğin yakınına koyun.

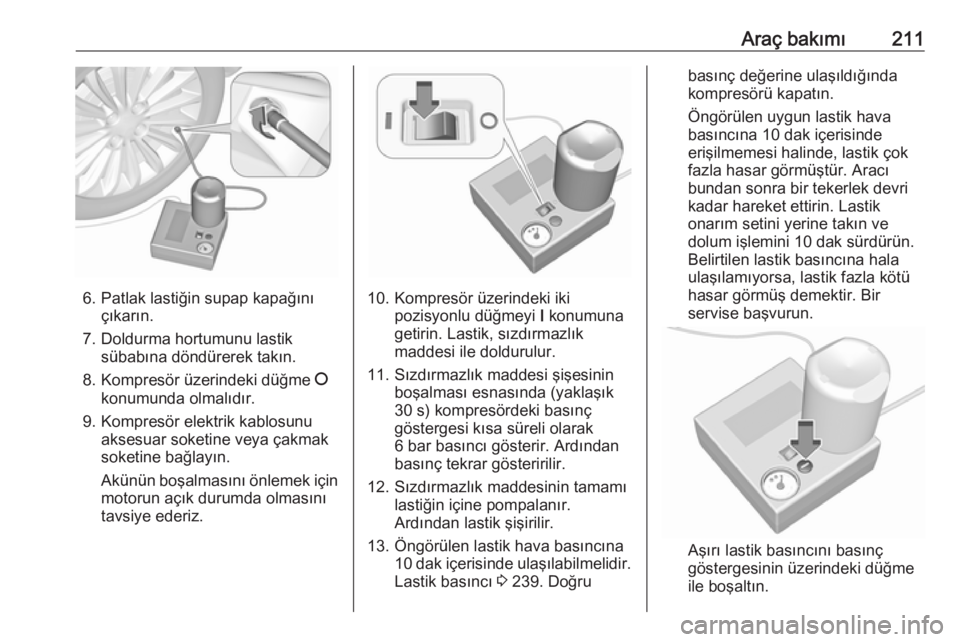

Araç bakımı211
6. Patlak lastiğin supap kapağınıçıkarın.
7. Doldurma hortumunu lastik sübabına döndürerek takın.
8. Kompresör üzerindeki düğme J
konumunda olmalıdır.
9. Kompresör elektrik kablosunu aksesuar soketine veya çakmak
soketine bağlayın.
Akünün boşalmasını önlemek için motorun açık durumda olmasını
tavsiye ederiz.10. Kompresör üzerindeki iki pozisyonlu düğmeyi I konumuna
getirin. Lastik, sızdırmazlık
maddesi ile doldurulur.
11. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 s) kompresördeki basınç
göstergesi kısa süreli olarak
6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.
12. Sızdırmazlık maddesinin tamamı lastiğin içine pompalanır.
Ardından lastik şişirilir.
13. Öngörülen lastik hava basıncına 10 dak içerisinde ulaşılabilmelidir.Lastik basıncı 3 239. Doğru
basınç değerine ulaşıldığında
kompresörü kapatın.
Öngörülen uygun lastik hava
basıncına 10 dak içerisinde
erişilmemesi halinde, lastik çok
fazla hasar görmüştür. Aracı
bundan sonra bir tekerlek devri
kadar hareket ettirin. Lastik
onarım setini yerine takın ve
dolum işlemini 10 dak sürdürün.
Belirtilen lastik basıncına hala
ulaşılamıyorsa, lastik fazla kötü
hasar görmüş demektir. Bir
servise başvurun.
Aşırı lastik basıncını basınç
göstergesinin üzerindeki düğme
ile boşaltın.

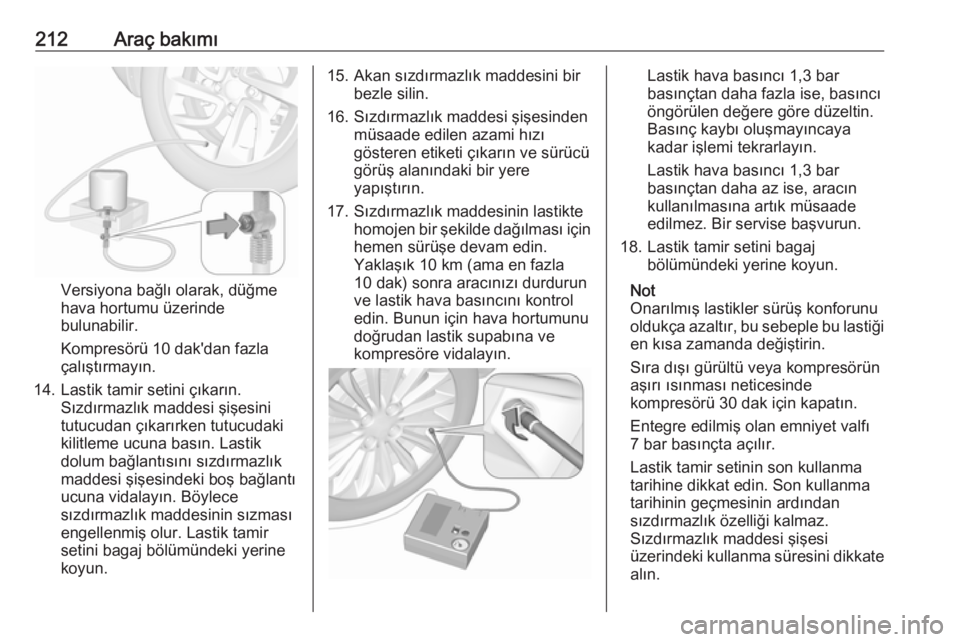

212Araç bakımı
Versiyona bağlı olarak, düğme
hava hortumu üzerinde
bulunabilir.
Kompresörü 10 dak'dan fazla
çalıştırmayın.
14. Lastik tamir setini çıkarın. Sızdırmazlık maddesi şişesini
tutucudan çıkarırken tutucudaki
kilitleme ucuna basın. Lastik
dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı ucuna vidalayın. Böylece
sızdırmazlık maddesinin sızması
engellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
15. Akan sızdırmazlık maddesini bir bezle silin.
16. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü görüş alanındaki bir yere
yapıştırın.
17. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (ama en fazla
10 dak) sonra aracınızı durdurun
ve lastik hava basıncını kontrol
edin. Bunun için hava hortumunu
doğrudan lastik supabına ve
kompresöre vidalayın.Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı
öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracın
kullanılmasına artık müsaade
edilmez. Bir servise başvurun.
18. Lastik tamir setini bagaj bölümündeki yerine koyun.
Not
Onarılmış lastikler sürüş konforunu
oldukça azaltır, bu sebeple bu lastiği
en kısa zamanda değiştirin.
Sıra dışı gürültü veya kompresörün
aşırı ısınması neticesinde
kompresörü 30 dak için kapatın.
Entegre edilmiş olan emniyet valfı
7 bar basınçta açılır.
Lastik tamir setinin son kullanma
tarihine dikkat edin. Son kullanma
tarihinin geçmesinin ardından
sızdırmazlık özelliği kalmaz.
Sızdırmazlık maddesi şişesi
üzerindeki kullanma süresini dikkate alın.

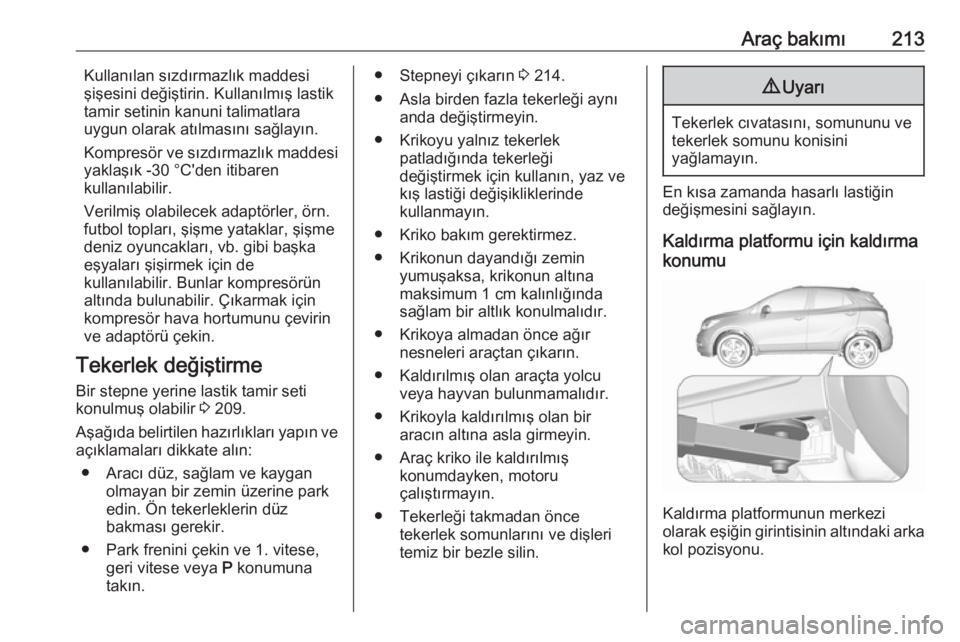

Araç bakımı213Kullanılan sızdırmazlık maddesişişesini değiştirin. Kullanılmış lastik
tamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.
Kompresör ve sızdırmazlık maddesi
yaklaşık -30 °C'den itibaren
kullanılabilir.
Verilmiş olabilecek adaptörler, örn.
futbol topları, şişme yataklar, şişme deniz oyuncakları, vb. gibi başkaeşyaları şişirmek için de
kullanılabilir. Bunlar kompresörün
altında bulunabilir. Çıkarmak için
kompresör hava hortumunu çevirin
ve adaptörü çekin.
Tekerlek değiştirme
Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 209.
Aşağıda belirtilen hazırlıkları yapın ve açıklamaları dikkate alın:
● Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz
bakması gerekir.
● Park frenini çekin ve 1. vitese, geri vitese veya P konumuna
takın.● Stepneyi çıkarın 3 214.
● Asla birden fazla tekerleği aynı anda değiştirmeyin.
● Krikoyu yalnız tekerlek patladığında tekerleği
değiştirmek için kullanın, yaz ve
kış lastiği değişikliklerinde
kullanmayın.
● Kriko bakım gerektirmez.
● Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında sağlam bir altlık konulmalıdır.
● Krikoya almadan önce ağır nesneleri araçtan çıkarın.
● Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
● Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
● Araç kriko ile kaldırılmış konumdayken, motoru
çalıştırmayın.
● Tekerleği takmadan önce tekerlek somunlarını ve dişleri
temiz bir bezle silin.9 Uyarı
Tekerlek cıvatasını, somununu ve
tekerlek somunu konisini
yağlamayın.
En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.
Kaldırma platformu için kaldırma
konumu
Kaldırma platformunun merkezi
olarak eşiğin girintisinin altındaki arka
kol pozisyonu.

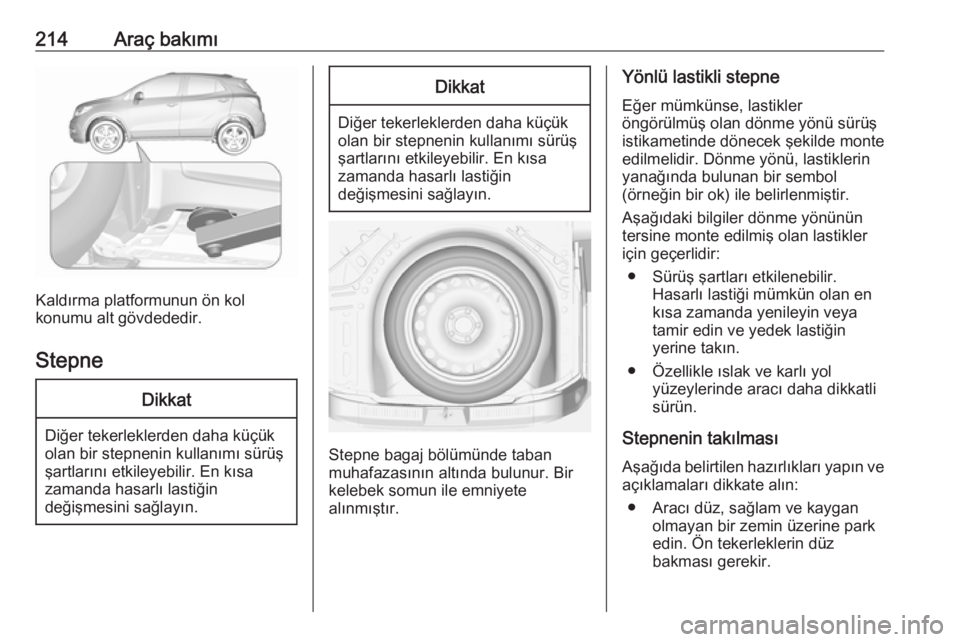

214Araç bakımı
Kaldırma platformunun ön kol
konumu alt gövdededir.
Stepne
Dikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Dikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Stepne bagaj bölümünde taban
muhafazasının altında bulunur. Bir
kelebek somun ile emniyete
alınmıştır.
Yönlü lastikli stepne
Eğer mümkünse, lastikler
öngörülmüş olan dönme yönü sürüş
istikametinde dönecek şekilde monte
edilmelidir. Dönme yönü, lastiklerin
yanağında bulunan bir sembol
(örneğin bir ok) ile belirlenmiştir.
Aşağıdaki bilgiler dönme yönünün
tersine monte edilmiş olan lastikler
için geçerlidir:
● Sürüş şartları etkilenebilir. Hasarlı lastiği mümkün olan en
kısa zamanda yenileyin veya
tamir edin ve yedek lastiğin
yerine takın.
● Özellikle ıslak ve karlı yol yüzeylerinde aracı daha dikkatli
sürün.
Stepnenin takılması
Aşağıda belirtilen hazırlıkları yapın ve açıklamaları dikkate alın:
● Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz
bakması gerekir.

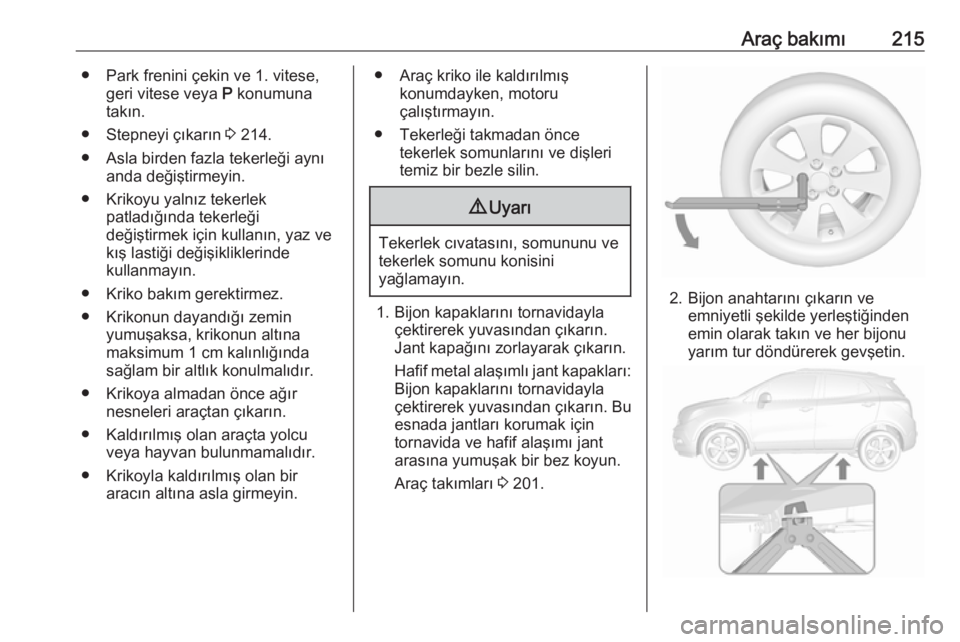

Araç bakımı215● Park frenini çekin ve 1. vitese,geri vitese veya P konumuna
takın.
● Stepneyi çıkarın 3 214.
● Asla birden fazla tekerleği aynı anda değiştirmeyin.
● Krikoyu yalnız tekerlek patladığında tekerleği
değiştirmek için kullanın, yaz ve kış lastiği değişikliklerinde
kullanmayın.
● Kriko bakım gerektirmez.
● Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
● Krikoya almadan önce ağır nesneleri araçtan çıkarın.
● Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
● Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.● Araç kriko ile kaldırılmışkonumdayken, motoru
çalıştırmayın.
● Tekerleği takmadan önce tekerlek somunlarını ve dişleri
temiz bir bezle silin.9 Uyarı
Tekerlek cıvatasını, somununu ve
tekerlek somunu konisini
yağlamayın.
1. Bijon kapaklarını tornavidayla çektirerek yuvasından çıkarın.
Jant kapağını zorlayarak çıkarın.
Hafif metal alaşımlı jant kapakları: Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için
tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.
Araç takımları 3 201.2. Bijon anahtarını çıkarın ve
emniyetli şekilde yerleştiğinden
emin olarak takın ve her bijonu
yarım tur döndürerek gevşetin.

216Araç bakımı3. Krikonun doğru noktayayerleştirildiğinden emin olun.
Donanıma bağlı olarak, önce
kaldırma noktalarındaki kapakları
çıkartın.
4. Krikoyu gereken yüksekliğe ayarlayın. Kriko direkt olarakkaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
5. Bijon cıvatalarını gevşetin.
6. Tekerleği değiştirin. Stepne 3 214.
7. Bijon cıvatalarını takın.
8. Aracı indirin ve krikoyu sökün.
9. Bijon anahtarını üzerine yerleştirin ve bijon cıvatalarını
çaprazlama sıkın. Sıkma torku
140 Nm'dir.
10. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
Orta kapağı alaşım jantlara takın.
11. Eşik panelli versiyonlarında aracı kaldırma noktasının kapağını
takın.
12. Değiştirilen tekerleği 3 214 ve
araç takımlarını kaldırın 3 201.
13. Yeni monte edilen tekerleğin lastik hava basıncını ve tekerlek
bijonlarının sıkma torkunu kontrol
edin.
En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.Tam boy hasarlı bir tekerleğin
bagaj bölümünde saklanması
Stepne yuvası stepne dışındaki
başka ebatlardaki lastikler için
tasarlanmamıştır.
Tam boy hasarlı lastik bagaj
bölümüne konulmalı ve kayışlarla
sabitlenmelidir.
Araç takımları 3 201.

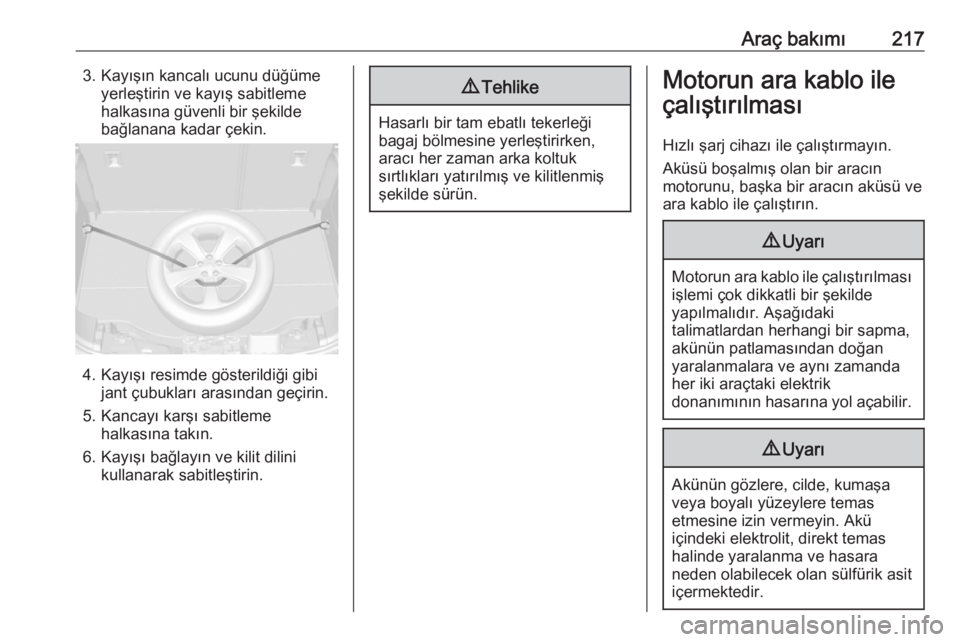

Tekerleği bağlamak için: 1. Lastiği bagaj bölümünün ortasına yerleştirin.
2. Kayışın sonundaki düğümü bir taraftaki sabitleme halkasından
geçirin.

Araç bakımı2173. Kayışın kancalı ucunu düğümeyerleştirin ve kayış sabitleme
halkasına güvenli bir şekilde
bağlanana kadar çekin.
4. Kayışı resimde gösterildiği gibi jant çubukları arasından geçirin.
5. Kancayı karşı sabitleme halkasına takın.
6. Kayışı bağlayın ve kilit dilini kullanarak sabitleştirin.
9 Tehlike
Hasarlı bir tam ebatlı tekerleği
bagaj bölmesine yerleştirirken,
aracı her zaman arka koltuk
sırtlıkları yatırılmış ve kilitlenmiş
şekilde sürün.
Motorun ara kablo ile
çalıştırılması
Hızlı şarj cihazı ile çalıştırmayın.
Aküsü boşalmış olan bir aracın
motorunu, başka bir aracın aküsü ve
ara kablo ile çalıştırın.9 Uyarı
Motorun ara kablo ile çalıştırılması
işlemi çok dikkatli bir şekilde
yapılmalıdır. Aşağıdaki
talimatlardan herhangi bir sapma,
akünün patlamasından doğan
yaralanmalara ve aynı zamanda
her iki araçtaki elektrik
donanımının hasarına yol açabilir.
9 Uyarı
Akünün gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin. Akü
içindeki elektrolit, direkt temas
halinde yaralanma ve hasara
neden olabilecek olan sülfürik asit
içermektedir.

218Araç bakımı● Aküyü asla açık alev veyakıvılcıma yaklaştırmayın.
● Boşalmış bir akü 0 °C sıcaklıklarda dahi donmuş
olabilir. Donmuş bir aküye marş
ara kablosu bağlamadan önce, mutlaka çözülmesini sağlayın.
● Akü ile ilgili çalışmalarda koruyucu gözlük ve koruyucu
elbise kullanın.
● Aynı voltaja sahip (12 V) bir takviye aküsü kullanın. Yardımcı
akünün kapasitesi (Ah) şarj
edilmekte olan akünün
kapasitesinden önemli ölçüde
düşük olmamalıdır.
● Kablo uçları izolasyonlu ve kablo
kesiti en az 16 mm 2
, dizel
motorlarda 25 mm 2
, olan marş
ara kablosu kullanın.
● Boşalmış olan aküyü araçtan ayırmayın.
● Gereksiz elektrik tüketicilerini kapatın.
● Takviye çalışması yaptığınız süre içinde akünün üzerine
eğilmeyin.● Kablo kutup başlarından birisi diğer kablonun kutup başına
değmemelidir.
● Araçlar çalıştırma yardımı esnasında birbirine
değmemelidir.
● Park (el) frenini çekin, şanzımanı
rölantiye (boş vitese) alın,
otomatik şanzımanda P
konumuna alın.

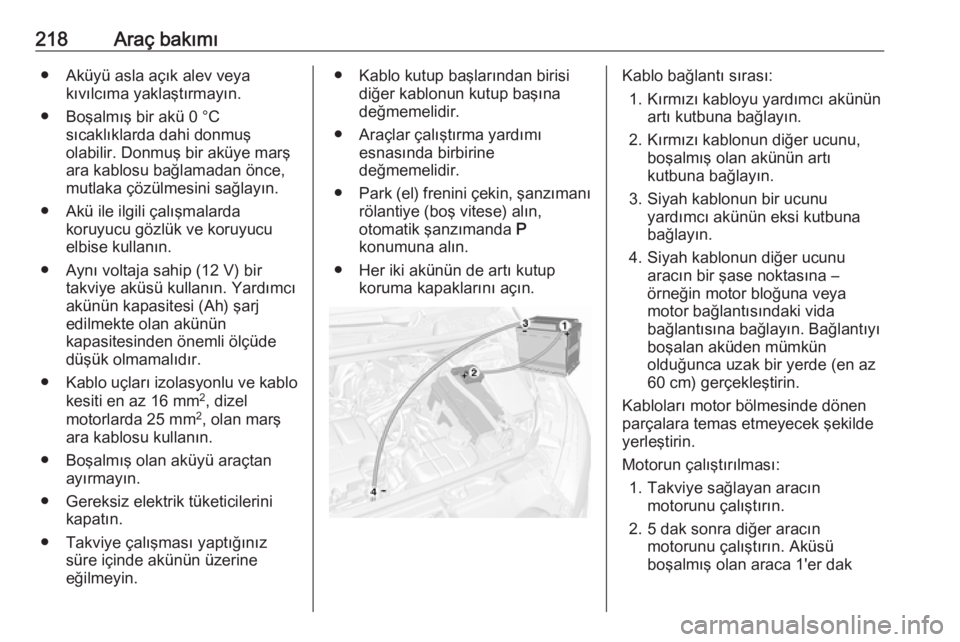

● Her iki akünün de artı kutup koruma kapaklarını açın.Kablo bağlantı sırası:
1. Kırmızı kabloyu yardımcı akünün artı kutbuna bağlayın.
2. Kırmızı kablonun diğer ucunu, boşalmış olan akünün artıkutbuna bağlayın.
3. Siyah kablonun bir ucunu yardımcı akünün eksi kutbuna
bağlayın.
4. Siyah kablonun diğer ucunu aracın bir şase noktasına –
örneğin motor bloğuna veya
motor bağlantısındaki vida
bağlantısına bağlayın. Bağlantıyı
boşalan aküden mümkün
olduğunca uzak bir yerde (en az 60 cm) gerçekleştirin.
Kabloları motor bölmesinde dönen
parçalara temas etmeyecek şekilde yerleştirin.
Motorun çalıştırılması: 1. Takviye sağlayan aracın motorunu çalıştırın.
2. 5 dak sonra diğer aracın motorunu çalıştırın. Aküsü
boşalmış olan araca 1'er dak
