Péče o vozidlo189
2. Sundejte ochranný kryt.
3. Otočte žárovku proti směru hodinových ručiček a vytáhněte jisměrem dozadu.
4. Odpojte konektor kabelového svazku od žárovky.
5. Otáčením ve směru hodinových ručiček namontujte novou
žárovku do sestavy světlometu.
6. Připojte zpět konektor kabelového
svazku.
7. Namontujte ochranný kryt.
Na straně řidiče nasaďte zpět plnicí hrdlo nádobky ostřikovačů čelního
skla zatlačením rovně do nádobky.
Zajistěte, aby plnicí hrdlo bylo
zajištěno do příchytky elektrického
centra v motorovém prostoru.
Sestava světlometů vyšší úrovně
výbavy
Model vozidla vyšší úrovně výbavy je vybaven LED dálkovými a tlumenýmisvětly, směrovými světly, bočním
světlem a světly pro jízdu ve dne na
sestavě světlometů.Přední mlhová světla
Žárovky jsou přístupné ze spodní
strany vozidla
1. Otočte odpovídající kolo dovnitř a získejte lepší přístup, pak
demontujte tři šrouby Torx na
vnější straně podběhu kola.
Nářadí vozidla 3 199.
2. Přitáhněte a podržte obložení, abyste získali přístup k držáku
žárovky.

190Péče o vozidlo
3. Přitáhněte pojistný jazýčeksměrem ven a odpojte zástrčku
konektoru z patice žárovky.
4. Otočte držákem žárovky proti směru hodinových ručiček
a vyjměte jej ze světlometu.
5. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte konektor.
6. Vložte patici žárovky do reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.
7. Namontujte obložení a upevněte tři šrouby Torx.
Koncová světla
Levá strana
1. Uvolněte oba kryty na příslušné vnější straně zasunutím
šroubováku. Sundejte oba kryty
a odšroubujte šrouby. Sundejte
panel.
2. Kryt nejdříve uvolněte zasunutím šroubováku ve vybrání. Poté kryt
uvolněte na přední a horní straně.
Sejměte kryt.

Péče o vozidlo191Pravá strana

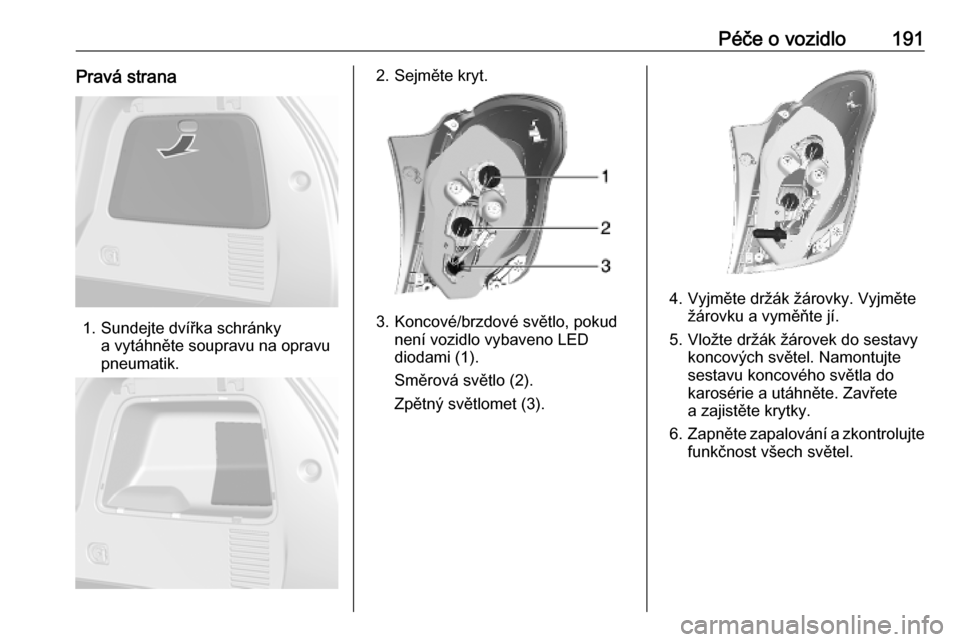

1. Sundejte dvířka schránkya vytáhněte soupravu na opravu
pneumatik.
2. Sejměte kryt.
3. Koncové/brzdové světlo, pokud není vozidlo vybaveno LED
diodami (1).
Směrová světlo (2).
Zpětný světlomet (3).
4. Vyjměte držák žárovky. Vyjměte žárovku a vyměňte jí.
5. Vložte držák žárovek do sestavy koncových světel. Namontujte
sestavu koncového světla do
karosérie a utáhněte. Zavřete
a zajistěte krytky.
6. Zapněte zapalování a zkontrolujte
funkčnost všech světel.

192Péče o vozidloOsvětlení registračníznačky

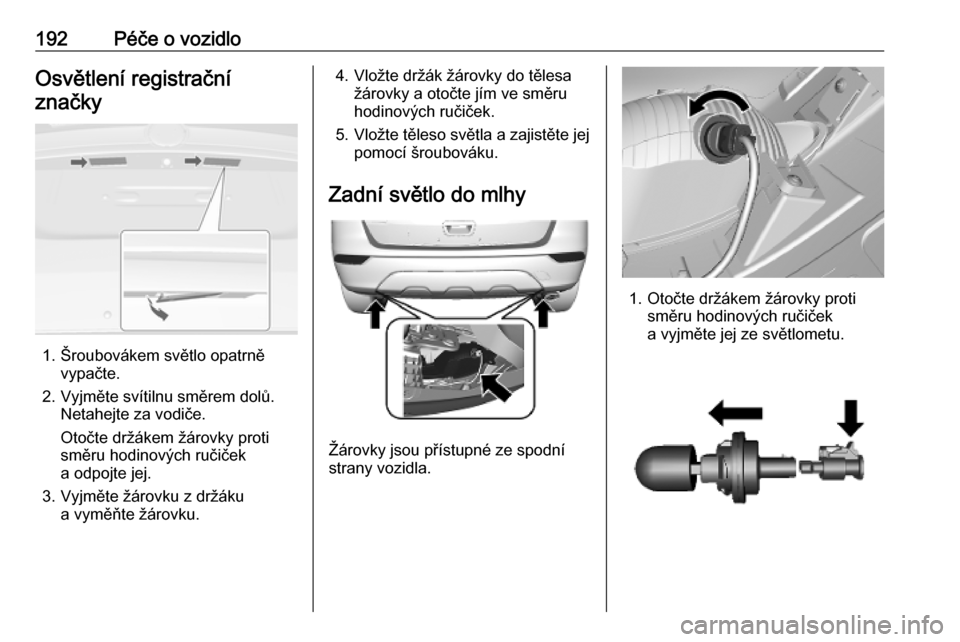

1. Šroubovákem světlo opatrně vypačte.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.
Otočte držákem žárovky proti
směru hodinových ručiček
a odpojte jej.
3. Vyjměte žárovku z držáku a vyměňte žárovku.
4. Vložte držák žárovky do tělesažárovky a otočte jím ve směru
hodinových ručiček.
5. Vložte těleso světla a zajistěte jej pomocí šroubováku.
Zadní světlo do mlhy
Žárovky jsou přístupné ze spodní
strany vozidla.
1. Otočte držákem žárovky proti směru hodinových ručiček
a vyjměte jej ze světlometu.

Péče o vozidlo1932. Stisknutím přídržného výčnělkuodpojte patici žárovky od
konektoru.
3. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte konektor.
4. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček a zajistěte ji.Elektrická soustava
Pojistky Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve skřínce nad kladným pólem
akumulátoru jsou některé hlavní
pojistky. Pokud je třeba, nechte je
vyměnit v servisu.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Poznámky
Ne všechna označení v pojistkové
skříňce v této příručce se musí
vztahovat na Vaše vozidlo.
Pokud kontrolujete pojistkovou
skříňku, orientujte se podle nálepky
pojistkové skříňky.Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.
Pinzetu na pojistky nasaďte podle
typu pojistky ze shora nebo ze strany
a pojistku vytáhněte.

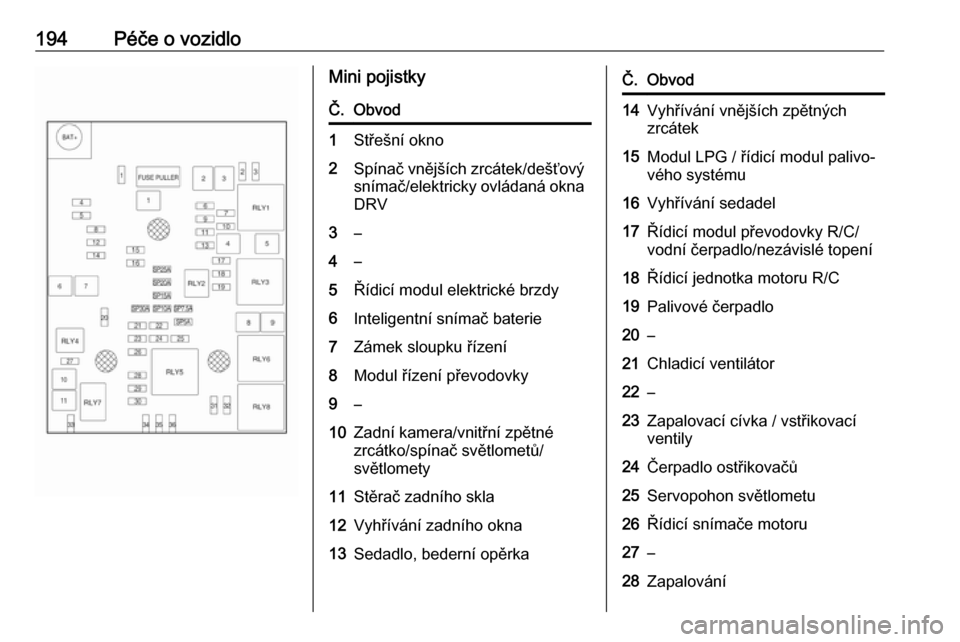

Pojistková skříňka v motorovém prostoru
Pojistková skříňka se nachází
v motorovém prostoru.
Uvolněte kryt, zvedněte ho nahoru
a odstraňte.

194Péče o vozidloMini pojistkyČ.Obvod1Střešní okno2Spínač vnějších zrcátek/dešťovýsnímač/elektricky ovládaná oknaDRV3–4–5Řídicí modul elektrické brzdy6Inteligentní snímač baterie7Zámek sloupku řízení8Modul řízení převodovky9–10Zadní kamera/vnitřní zpětné
zrcátko/spínač světlometů/
světlomety11Stěrač zadního skla12Vyhřívání zadního okna13Sedadlo, bederní opěrkaČ.Obvod14Vyhřívání vnějších zpětných
zrcátek15Modul LPG / řídicí modul palivo‐
vého systému16Vyhřívání sedadel17Řídicí modul převodovky R/C/
vodní čerpadlo/nezávislé topení18Řídicí jednotka motoru R/C19Palivové čerpadlo20–21Chladicí ventilátor22–23Zapalovací cívka / vstřikovací
ventily24Čerpadlo ostřikovačů25Servopohon světlometu26Řídicí snímače motoru27–28Zapalování

Péče o vozidlo195Č.Obvod29Zapalování 1/230Výfukový systém31Levé dálkové světlo32Pravé dálkové světlo33Modul řízení motoru34Houkačka35Systém chlazení36Přední světlo do mlhy
Pojistky - J-boxy
Č.Obvod1Řídicí modul elektrické brzdy2Přední stěrač3Lineární napájecí modul4Napájecí svorka pojistkové
skříňky v přístrojové desce5–6Ohřívání palivaČ.Obvod7Startér8Chladicí ventilátor9Chladicí ventilátor10Modul řízení motoru / žhavicí
svíčka11Startér
Pojistková skříňka
v přístrojové desce

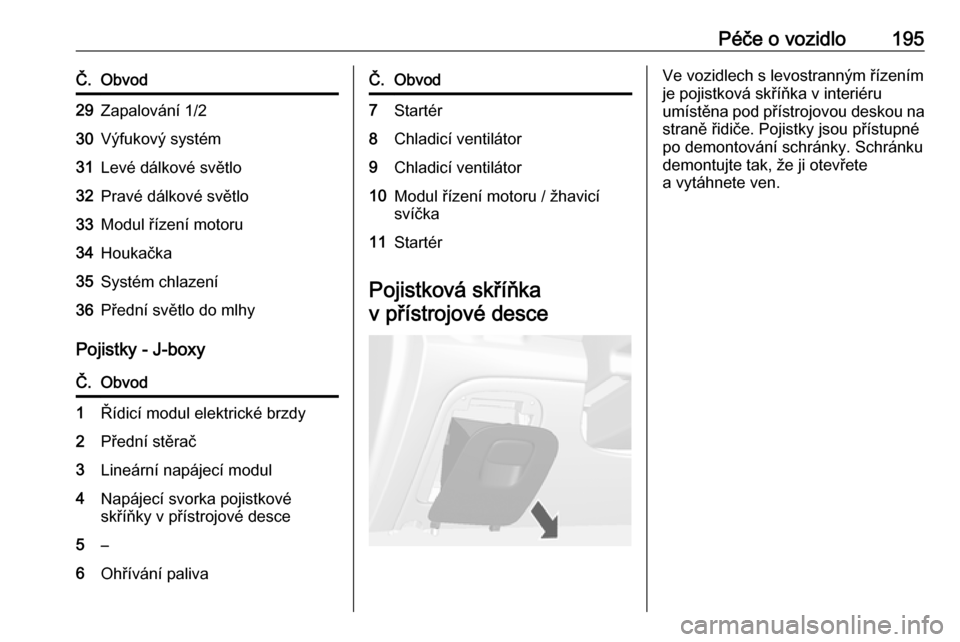

Ve vozidlech s levostranným řízením
je pojistková skříňka v interiéru
umístěna pod přístrojovou deskou na straně řidiče. Pojistky jsou přístupné
po demontování schránky. Schránku
demontujte tak, že ji otevřete
a vytáhnete ven.

196Péče o vozidloMini pojistkyČ.Obvod1Modul řízení karoserie2Modul řízení karoserie3Modul řízení karoserie4Modul řízení karoserie5Modul řízení karoserie6Modul řízení karoserie7Modul řízení karoserie8Modul řízení karoserie9Spínač zapalování10Bezpečnostní diagnostický
modul11Datový konektor12Klimatizace13Dveře zavazadlového prostoru14Modul centrální brány15Varování o opuštění jízdního
pruhu / vnitřní zrcátkoČ.Obvod16Přizpůsobivé přední světlomety17Zámek sloupku18Modul ultrazvukového parkova‐
cího asistenta19Řídicí modul karosérie / řízení
regulovaného napětí20Volant21–22Zapalovač cigaret / napájecí
zásuvka příslušenství na stej‐
nosměrný proud DC (přední)23Zapalovač cigaret / napájecí
zásuvka příslušenství na stej‐
nosměrný proud DC (zadní
strana středové konzoly)24Rezerva25Servisní modul telematiky26Vyhřívání volantu

Péče o vozidlo197Č.Obvod27Sestava sdružených přístrojů/
informační systém/spínač nezá‐
vislého topení28Zásuvka tažného zařízení29Informační displej/informační
systém30Modul řízení převodovky31Sestava sdruženého přístroje32Informační a zábavní systém33Zásuvka tažného zařízení34Modul pasivního vstupu / pasiv‐
ního startu
Pojistky S/B
Č.Obvod01Spínač elektricky ovládaného
sedadla02Rezerva03Elektricky ovládaná okna vpředuČ.Obvod04Elektricky ovládaná okna vzadu05Logistický režim06Spínač elektricky ovládaného
sedadla07Rezerva08Rezerva
Midi pojistky

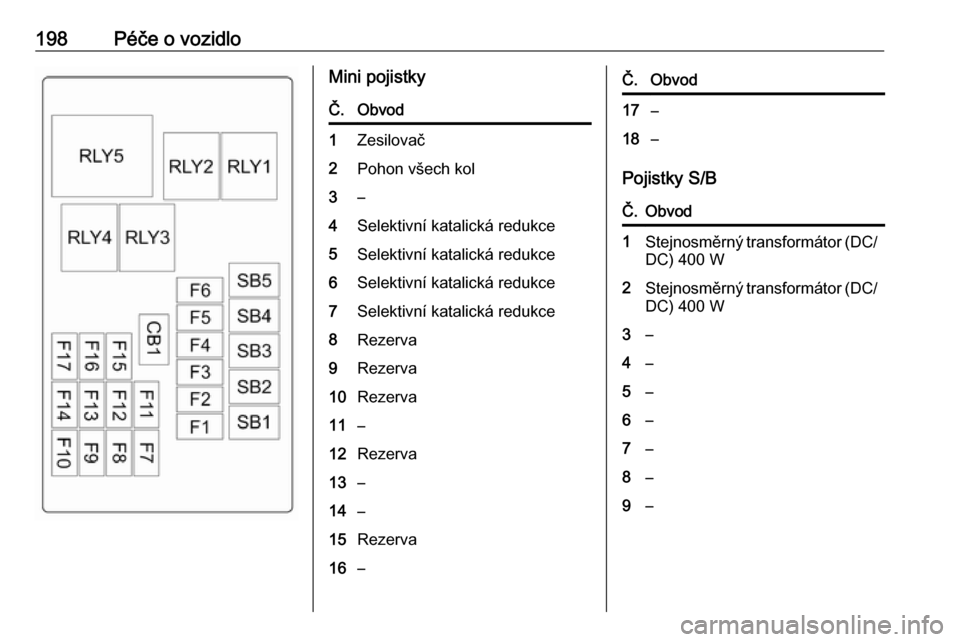

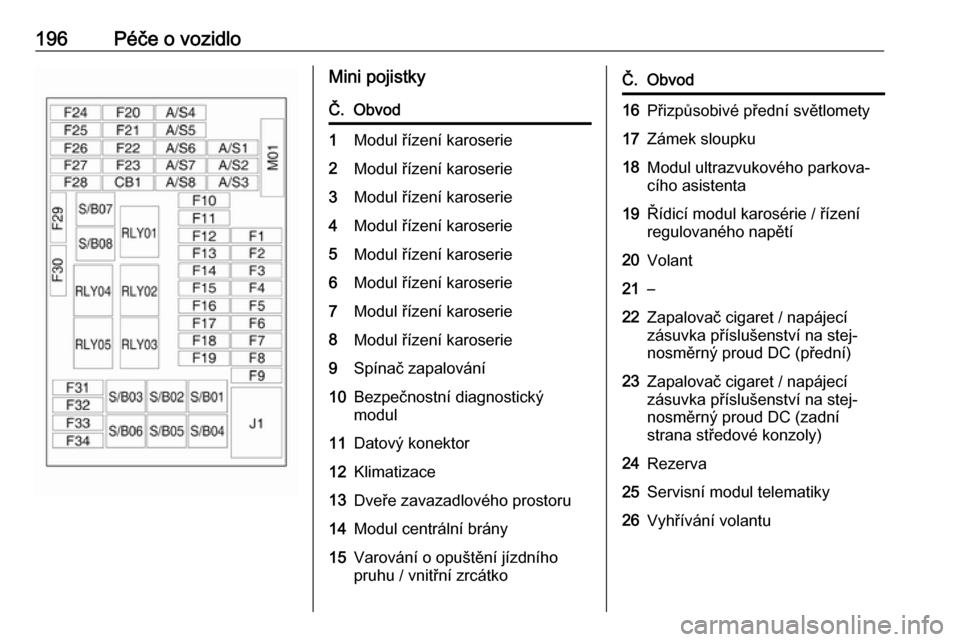

Č.ObvodM01PTCPojistková skříňka

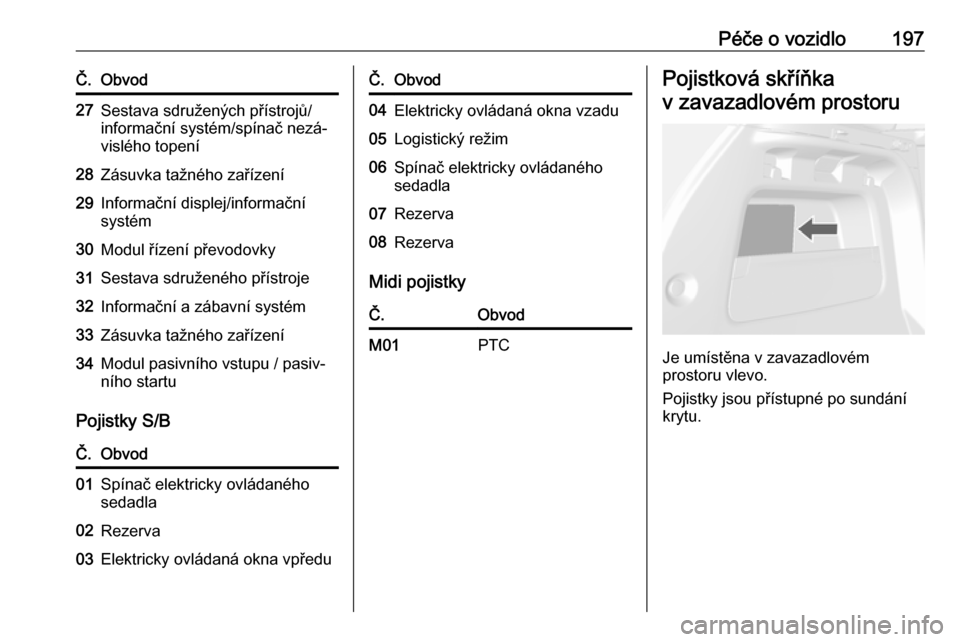

v zavazadlovém prostoru
Je umístěna v zavazadlovém
prostoru vlevo.
Pojistky jsou přístupné po sundání
krytu.

198Péče o vozidloMini pojistkyČ.Obvod1Zesilovač2Pohon všech kol3–4Selektivní katalická redukce5Selektivní katalická redukce6Selektivní katalická redukce7Selektivní katalická redukce8Rezerva9Rezerva10Rezerva11–12Rezerva13–14–15Rezerva16–Č.Obvod17–18–
Pojistky S/B
Č.Obvod1Stejnosměrný transformátor (DC/DC) 400 W2Stejnosměrný transformátor (DC/DC) 400 W3–4–5–6–7–8–9–
