OPEL MOKKA X 2019.5 Uporabniški priročnik

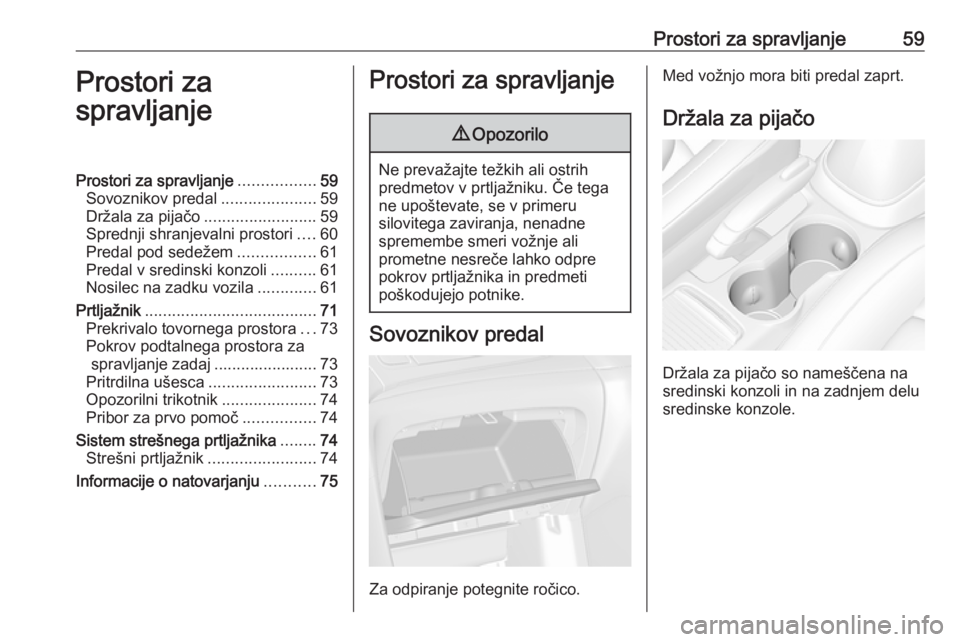

Prostori za spravljanje59Prostori za
spravljanjeProstori za spravljanje .................59
Sovoznikov predal .....................59
Držala za pijačo .........................59
Sprednji shranjevalni prostori ....60
Predal pod sedežem .................61
Predal v sredinski konzoli ..........61
Nosilec na zadku vozila .............61
Prtljažnik ...................................... 71
Prekrivalo tovornega prostora ...73
Pokrov podtalnega prostora za spravljanje zadaj ....................... 73
Pritrdilna ušesca ........................73
Opozorilni trikotnik .....................74
Pribor za prvo pomoč ................74
Sistem strešnega prtljažnika ........74
Strešni prtljažnik ........................74
Informacije o natovarjanju ...........75Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Za odpiranje potegnite ročico.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držala za pijačo so nameščena na
sredinski konzoli in na zadnjem delu
sredinske konzole.

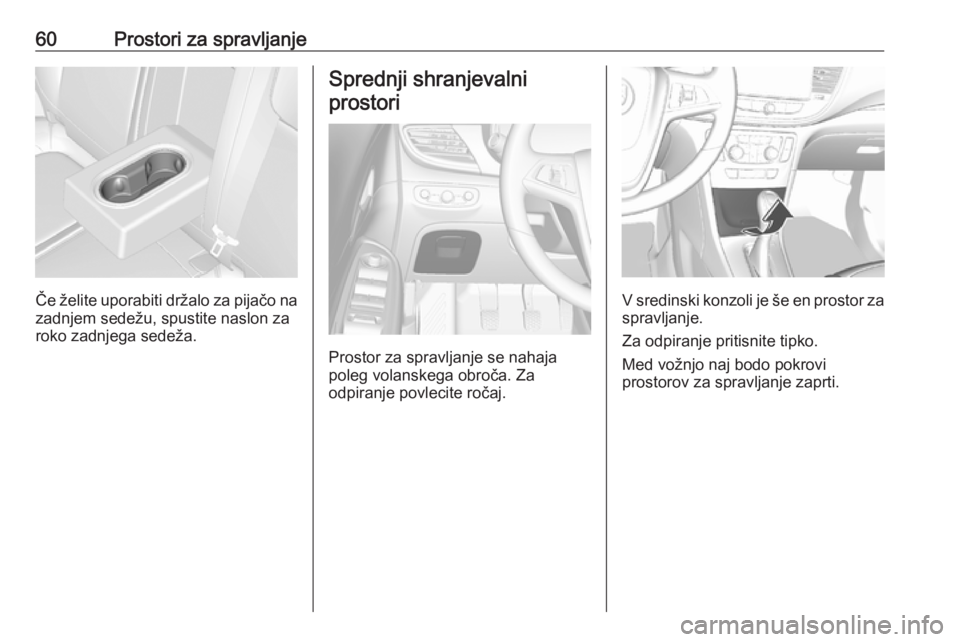

60Prostori za spravljanje
Če želite uporabiti držalo za pijačo nazadnjem sedežu, spustite naslon za
roko zadnjega sedeža.
Sprednji shranjevalni
prostori
Prostor za spravljanje se nahaja
poleg volanskega obroča. Za
odpiranje povlecite ročaj.
V sredinski konzoli je še en prostor za spravljanje.
Za odpiranje pritisnite tipko.
Med vožnjo naj bodo pokrovi
prostorov za spravljanje zaprti.

Prostori za spravljanje61Predal pod sedežem
Dvignite predal spredaj in ga izvlecite.Zapiranje predala: potisnite ga pod
sedež, da se zatakne.
Predal v sredinski konzoli
Pritisnite tipko in potisnite pokrivalo
nazaj.
Nosilec na zadku vozila
Nosilec na zadku vozila za tri
kolesa
Nosilec na zadku vozila (sistem Flex- Fix) omogoča nameščanje enega
kolesa na raztegljivi nosilec, ki je
vgrajen v dno vozila. Adapter
omogoča pritrditev dveh dodatnih
koles. Prevoz drugih stvari ni
priporočljiv.
Največja dovoljena obtežba nosilca
na zadku vozila je 60 kg z
nameščenim adapterjem in 30 kg
brez adapterja. Tako je na nosilec na

62Prostori za spravljanjezadku vozila mogoče namestiti tudi
električno kolo. Največja dovoljena
obtežba adapterja na kolo je 20 kg.
Medosna razdalja kolesa ne sme
presegati 1,15 m. V nasprotnem
primeru kolesa ni mogoče pravilno
pritrditi.
Če zadnjega nosilca ne potrebujete,
ga morate potisniti nazaj pod dno
vozila.
Med prevozom koles ne sme biti na
njih nobenih nezavarovanih
predmetov.Svarilo
Z izvlečenim in polno obteženim
nosilcem na zadku vozila se
zmanjša odmik od tal.
Povečajte previdnost, kadar vozite po zelo strmih cestah ali prek
ramp, izboklin itd.
Svarilo
Pred nameščanjem koles s karbonskim okvirjem se
posvetujte s prodajalcem koles.
Kolesa se lahko poškodujejo.
Opomba
Zadnje luči vozila se izklopijo, če so
nameščene luči nosilca na zadku
vozila.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.
Potegnite zaklepni vzvod navzgor.
Nosilec na zadku vozila se sprosti in
izskoči iz zadnjega odbijača.

Prostori za spravljanje63Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Preklop nosilca registrske tablice v
odbijaču
Dvignite držalo registrske tablice in
ga preklopite nazaj.
Registrsko tablico pritrdite pred prvo
uporabo nosilca na zadku vozila.
Zadnje luči odmaknite navzven
Pri nameščanju zadnjih luči
odstranite oba zatiča ( 1). Povlecite
zadnje luči iz držala naprej ( 2) in
navzdol, nato pa jih obrnite na stran.

64Prostori za spravljanje
Luči potisnite v držalo (1) ter zatiče
potisnite do konca ( 2), da pritrdite luči.
Preklop podpor za kolo
Odstranite trak in odprite prostor za
kolo.
Pritrditev sistema zadnjega nosilca
Odstranite trak in obrnite obe
vpenjalni ročici vstran, kolikor je
mogoče.
V nasprotnem primeru funkcionalnost
ni zagotovljena.
Sestavljanje nosilca za kolo
Dvignite nosilec zadaj ( 1) in ga
povlecite nazaj.
Preklopite nosilec ( 2) navzgor.

Prostori za spravljanje65Potisnite nosilec (1) navzdol in
obrnite ročaj ( 2) nazaj, da se zaskoči.
Pritisnite tipko ( 1) in odstranite levi del
držala ( 2).
Pritisnite tipko ( 1) in vstavite levi del
držala v desni del ( 2).
Pritrditev dvokolesa
1. Obrnite pedala v položaj, ki je
prikazan na sliki, in postavite kolov podporo za kolo.
Pazite, da bo kolo postavljeno v
sredini podpore za kolo.
2. Pritrdite kratko pritrdilno konzolo na okvir kolesa. Zategnite gumb z
vrtenjem v smeri urnega kazalca.

66Prostori za spravljanje3.Obe zračnici obeh koles zavarujte
v pritrdilnih vodilih z jermeni.
4. Preverite, ali sta kolesi dobro pritrjeni.Svarilo
Zagotovite, da je odmik medkolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Pritrditev adapterja
V primeru prevažanja več kot enega
dvokolesa je treba pritrditi adapter.
1. Namestite adapter na nosilec na zadku vozila, kot kaže slika.
2. Obrnite ročico ( 1) naprej in jo
držite, nato pa spustite adapter
( 2 ) v zadnjem delu.
3. Spustite ročico in preverite, ali je adapter trdno zavarovan.
4. Napeljite trak, ki je pritrjen na adapterju, pod ročico, kadar
preklapljate nosilec na zadku
vozila. Pritrdite trak.
Pritrditev nadaljnjih koles
Pritrditev nadaljnjih koles poteka
podobno kot pritrditev prvega kolesa.
Pri tem upoštevajte naslednje
dodatne korake:
1. Pred nameščanjem kolesa po potrebi preklopite podpore za
naslednje kolo.
2. Pred namestitvijo kolesa obrnite pedala v ustrezen položaj za
pritrditev.

Prostori za spravljanje673. Na nosilec na zadku vozilanalagajte kolesa tako, da so le-ta
med seboj poravnana v
nasprotnih smereh.
4. Vsako nadaljnje kolo poravnajte s
predhodno nameščenim
kolesom. Pesta naloženih koles
ne smejo biti v medsebojnem
stiku.
5. Pritrdite kolesa s pritrdilnimi konzolami in povežite držala popostopku, ki je opisan za prvo
kolo. Pritrdilne konzole naj bodo
pritrjene vzporedno.
Za pritrditev drugega kolesa na
nosilec uporabite dolgo pritrdilno
konzolo.Za pritrditev tretjega kolesa na
nosilec uporabite kratko dodatno
pritrdilno konzolo. Pritrdilno
konzolo morate pritrditi med
okviroma drugega in tretjega
kolesa.
6. Obe kolesi tretjega dvokolesa dodatno pritrdite na podpore za
kolesa z napenjalnimi trakovi.
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.
Preklop nosilca na zadku vozila nazaj Za dostop do prtljažnika lahko nosilec
na zadku vozila preklopite nazaj.
● Brez pritrjenega adapterja:
Za sprostitev potisnite ročico ( 1)
in jo držite.
Za preklop nosilca na zadku
vozila potisnite nosilec ( 2) nazaj.
● S pritrjenim adapterjem:
9 Opozorilo
Pri izvleku nosilca na zadku vozila
bodite zelo previdni, saj se le-ta
nagne nazaj. Nevarnost poškodb!

68Prostori za spravljanje
Primite okvir (1) zadnjega kolesa
v vrsti z eno roko in povlecite
zanko ( 2), da se sprosti.
Primite zadnje kolo v vrsti z
obema rokama in preklopite
nosilec na zadku vozila nazaj.
Pri nazaj preklopljenem nosilcu na
zadku vozila se za boljšo vidljivost
prižgejo zadnje luči vozila.
9 Opozorilo
Pri ponovnem zlaganju nosilca na
zadku vozila se prepričajte, da je
sistem zanesljivo zaskočen.
Odstranjevanje koles
Popustite jermena na obeh
zračnicah.
Sprostite gumb z vrtenjem v nasprotni
smeri urnega kazalca in odstranite
pritrdilne konzole.
Odstranitev adapterja
Adapter odstranite, preden odstranite zadnje kolo z nosilca na zadku vozila.
1. Zložite podpore za kolesa.
2. Odpnite trak.
3. Obrnite ročico ( 1) naprej in jo
držite.
4. Dvignite adapter ( 2) v zadnjem
delu in ga odstranite.
