OPEL MOKKA X 2019.5 Uputstvo za upotrebu (in Serbian)

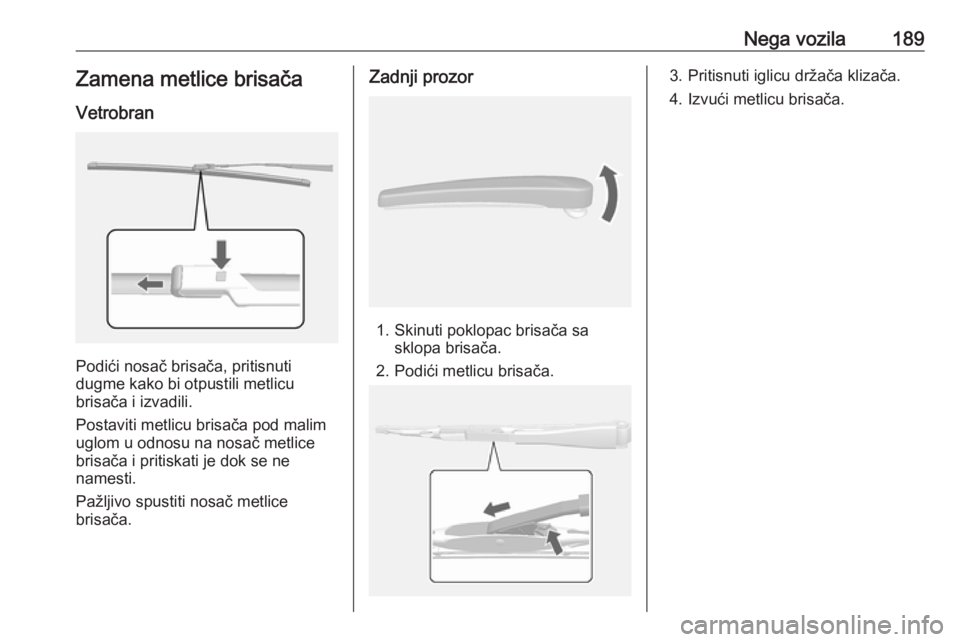

Nega vozila189Zamena metlice brisača
Vetrobran
Podići nosač brisača, pritisnuti
dugme kako bi otpustili metlicu
brisača i izvadili.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.
Zadnji prozor
1. Skinuti poklopac brisača sa sklopa brisača.
2. Podići metlicu brisača.
3. Pritisnuti iglicu držača klizača.
4. Izvući metlicu brisača.

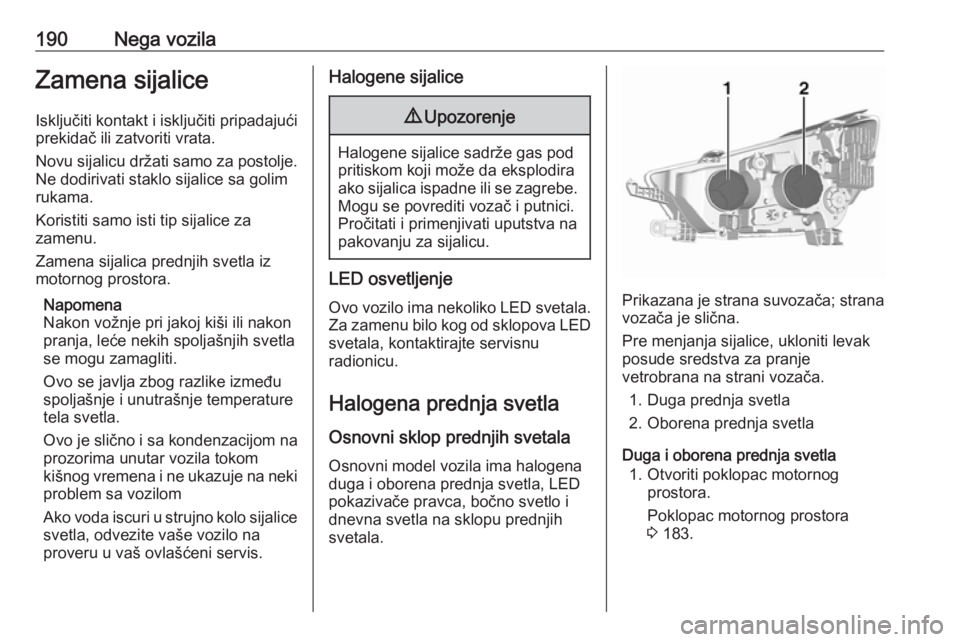

190Nega vozilaZamena sijaliceIsključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Koristiti samo isti tip sijalice za
zamenu.
Zamena sijalica prednjih svetla iz
motornog prostora.
Napomena
Nakon vožnje pri jakoj kiši ili nakon
pranja, leće nekih spoljašnjih svetla
se mogu zamagliti.
Ovo se javlja zbog razlike između spoljašnje i unutrašnje temperature
tela svetla.
Ovo je slično i sa kondenzacijom na
prozorima unutar vozila tokom
kišnog vremena i ne ukazuje na neki
problem sa vozilom
Ako voda iscuri u strujno kolo sijalice
svetla, odvezite vaše vozilo na
proveru u vaš ovlašćeni servis.Halogene sijalice9 Upozorenje
Halogene sijalice sadrže gas pod
pritiskom koji može da eksplodira
ako sijalica ispadne ili se zagrebe. Mogu se povrediti vozač i putnici.
Pročitati i primenjivati uputstva na
pakovanju za sijalicu.
LED osvetljenje
Ovo vozilo ima nekoliko LED svetala. Za zamenu bilo kog od sklopova LED
svetala, kontaktirajte servisnu
radionicu.
Halogena prednja svetla Osnovni sklop prednjih svetala
Osnovni model vozila ima halogena
duga i oborena prednja svetla, LED
pokazivače pravca, bočno svetlo i
dnevna svetla na sklopu prednjih
svetala.
Prikazana je strana suvozača; strana vozača je slična.
Pre menjanja sijalice, ukloniti levak
posude sredstva za pranje
vetrobrana na strani vozača.
1. Duga prednja svetla
2. Oborena prednja svetla
Duga i oborena prednja svetla 1. Otvoriti poklopac motornog prostora.
Poklopac motornog prostora
3 183.

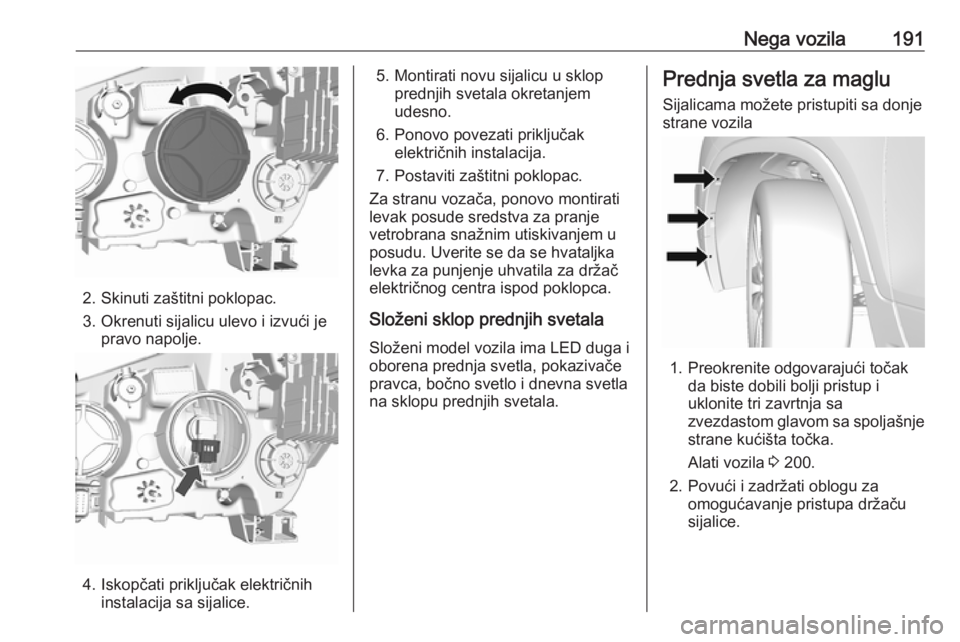

Nega vozila191
2. Skinuti zaštitni poklopac.3. Okrenuti sijalicu ulevo i izvući je pravo napolje.
4. Iskopčati priključak električnih instalacija sa sijalice.
5. Montirati novu sijalicu u sklopprednjih svetala okretanjem
udesno.
6. Ponovo povezati priključak električnih instalacija.
7. Postaviti zaštitni poklopac.
Za stranu vozača, ponovo montirati
levak posude sredstva za pranje
vetrobrana snažnim utiskivanjem u
posudu. Uverite se da se hvataljka
levka za punjenje uhvatila za držač
električnog centra ispod poklopca.
Složeni sklop prednjih svetala
Složeni model vozila ima LED duga i
oborena prednja svetla, pokazivače pravca, bočno svetlo i dnevna svetla
na sklopu prednjih svetala.Prednja svetla za maglu
Sijalicama možete pristupiti sa donje strane vozila
1. Preokrenite odgovarajući točak da biste dobili bolji pristup iuklonite tri zavrtnja sa
zvezdastom glavom sa spoljašnje strane kućišta točka.
Alati vozila 3 200.
2. Povući i zadržati oblogu za omogućavanje pristupa držaču
sijalice.

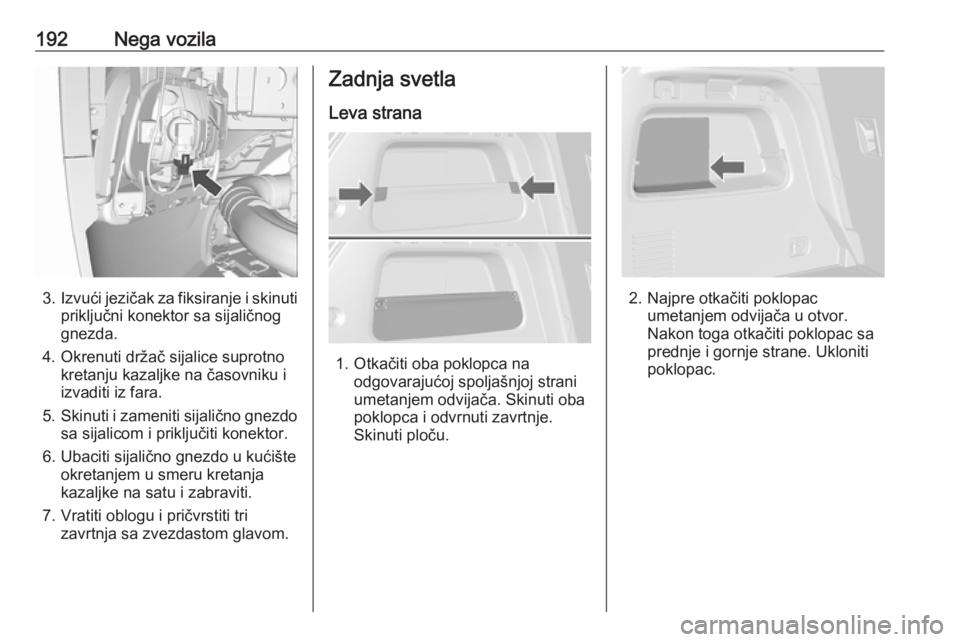

192Nega vozila
3.Izvući jezičak za fiksiranje i skinuti
priključni konektor sa sijaličnog
gnezda.
4. Okrenuti držač sijalice suprotno kretanju kazaljke na časovniku i
izvaditi iz fara.
5. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
6. Ubaciti sijalično gnezdo u kućište okretanjem u smeru kretanja
kazaljke na satu i zabraviti.
7. Vratiti oblogu i pričvrstiti tri zavrtnja sa zvezdastom glavom.
Zadnja svetla
Leva strana
1. Otkačiti oba poklopca na odgovarajućoj spoljašnjoj strani
umetanjem odvijača. Skinuti oba
poklopca i odvrnuti zavrtnje.
Skinuti ploču.
2. Najpre otkačiti poklopac umetanjem odvijača u otvor.
Nakon toga otkačiti poklopac sa
prednje i gornje strane. Ukloniti
poklopac.

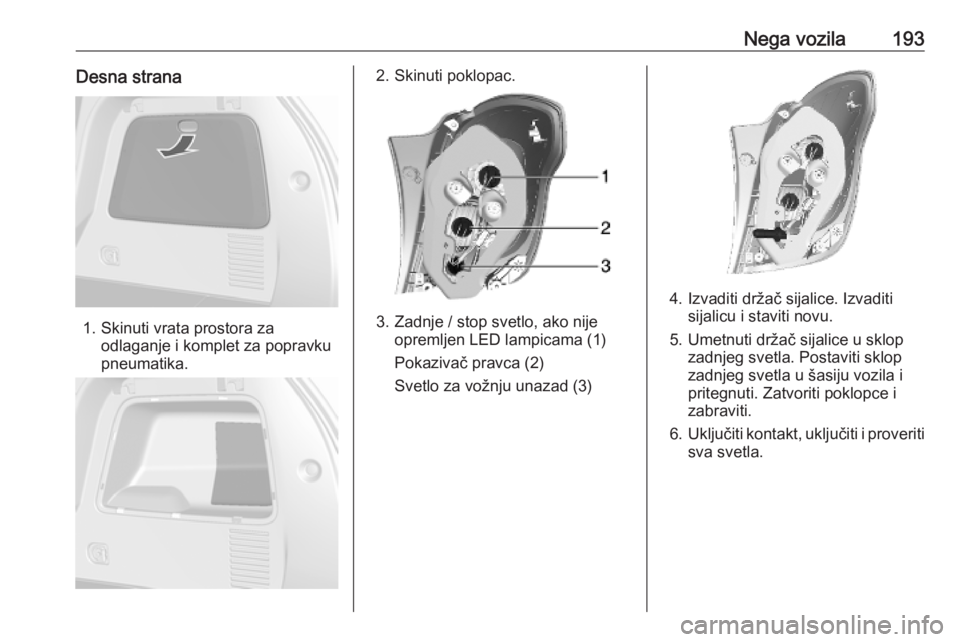

Nega vozila193Desna strana
1. Skinuti vrata prostora zaodlaganje i komplet za popravku
pneumatika.
2. Skinuti poklopac.
3. Zadnje / stop svetlo, ako nije opremljen LED lampicama (1)
Pokazivač pravca (2)
Svetlo za vožnju unazad (3)
4. Izvaditi držač sijalice. Izvaditi sijalicu i staviti novu.
5. Umetnuti držač sijalice u sklop zadnjeg svetla. Postaviti sklop
zadnjeg svetla u šasiju vozila i
pritegnuti. Zatvoriti poklopce i
zabraviti.
6. Uključiti kontakt, uključiti i proveriti
sva svetla.

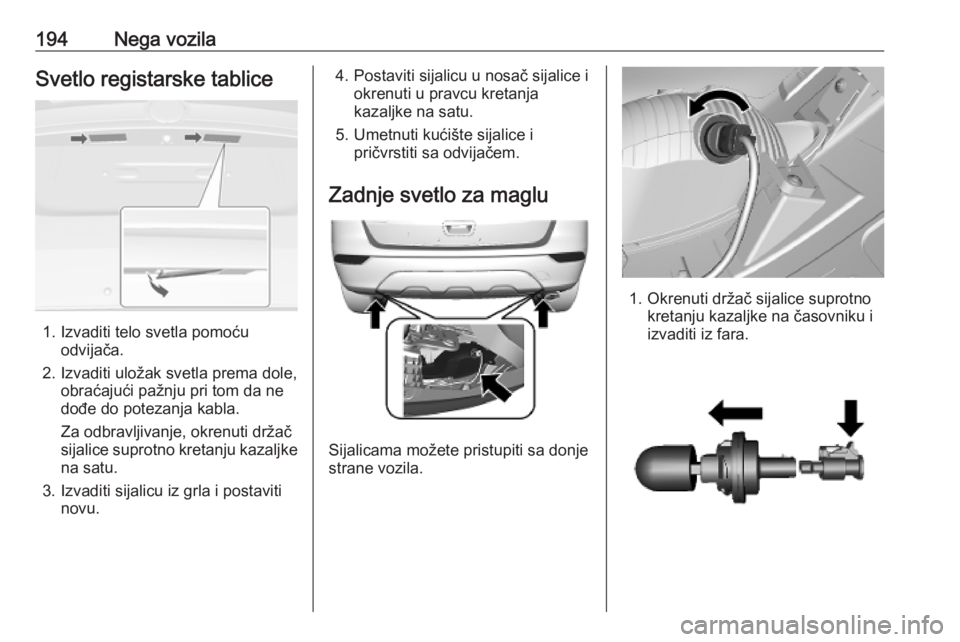

194Nega vozilaSvetlo registarske tablice
1. Izvaditi telo svetla pomoćuodvijača.
2. Izvaditi uložak svetla prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
Za odbravljivanje, okrenuti držač
sijalice suprotno kretanju kazaljke
na satu.
3. Izvaditi sijalicu iz grla i postaviti novu.
4. Postaviti sijalicu u nosač sijalice i okrenuti u pravcu kretanja
kazaljke na satu.
5. Umetnuti kućište sijalice i pričvrstiti sa odvijačem.
Zadnje svetlo za maglu
Sijalicama možete pristupiti sa donje
strane vozila.
1. Okrenuti držač sijalice suprotno kretanju kazaljke na časovniku i
izvaditi iz fara.

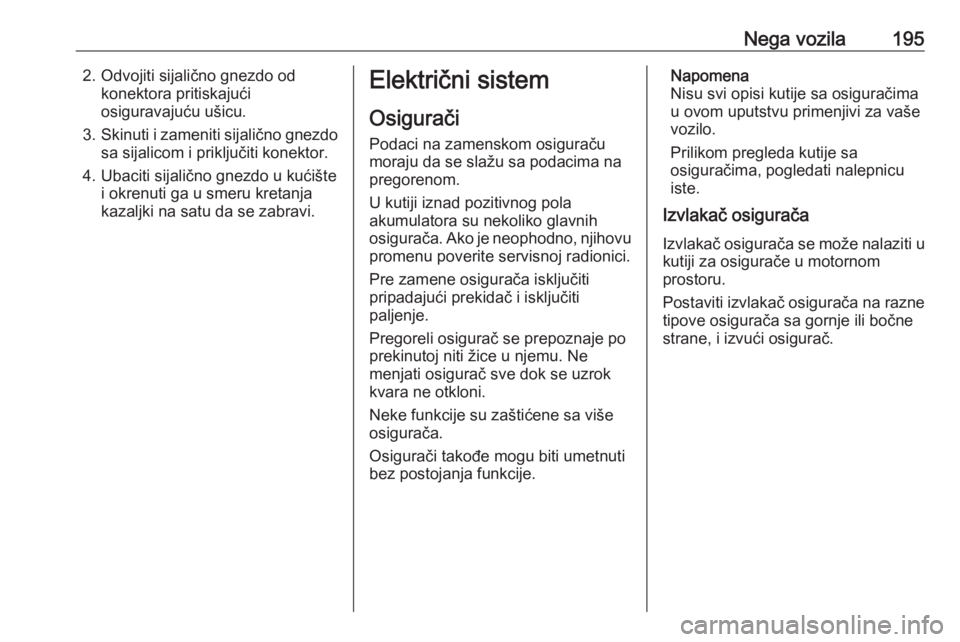

Nega vozila1952. Odvojiti sijalično gnezdo odkonektora pritiskajući
osiguravajuću ušicu.
3. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
4. Ubaciti sijalično gnezdo u kućište i okrenuti ga u smeru kretanja
kazaljki na satu da se zabravi.Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U kutiji iznad pozitivnog pola
akumulatora su nekoliko glavnih
osigurača. Ako je neophodno, njihovu promenu poverite servisnoj radionici.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

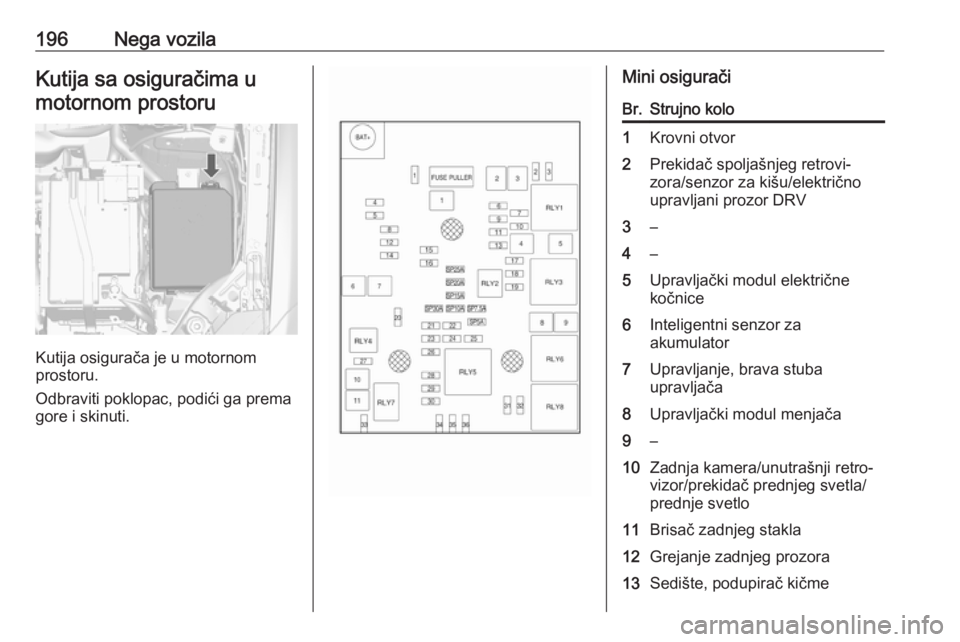

196Nega vozilaKutija sa osiguračima umotornom prostoru
Kutija osigurača je u motornom
prostoru.
Odbraviti poklopac, podići ga prema
gore i skinuti.
Mini osiguračiBr.Strujno kolo1Krovni otvor2Prekidač spoljašnjeg retrovi‐
zora/senzor za kišu/električno
upravljani prozor DRV3–4–5Upravljački modul električne
kočnice6Inteligentni senzor za
akumulator7Upravljanje, brava stuba
upravljača8Upravljački modul menjača9–10Zadnja kamera/unutrašnji retro‐
vizor/prekidač prednjeg svetla/
prednje svetlo11Brisač zadnjeg stakla12Grejanje zadnjeg prozora13Sedište, podupirač kičme

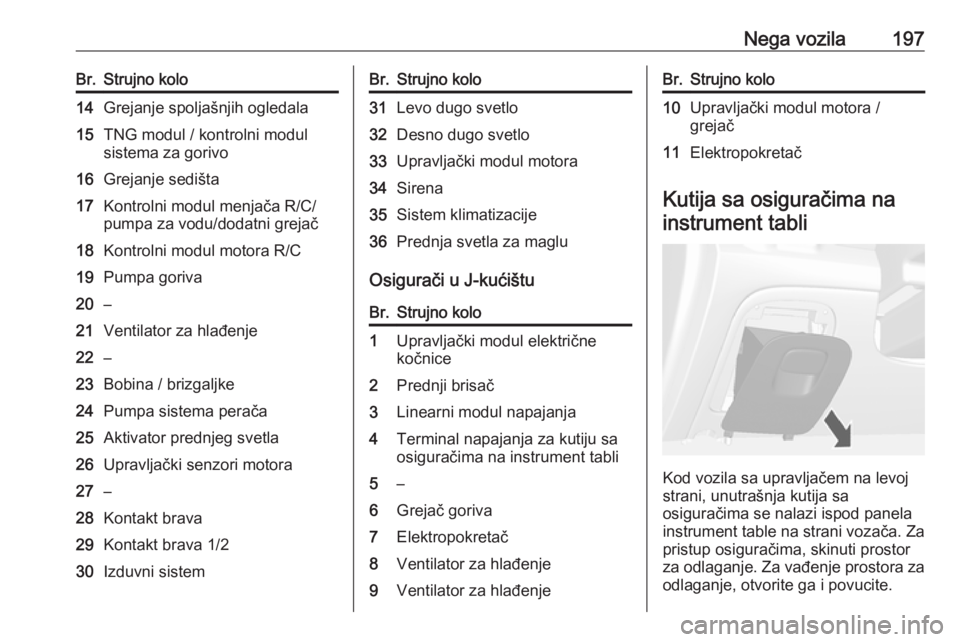

Nega vozila197Br.Strujno kolo14Grejanje spoljašnjih ogledala15TNG modul / kontrolni modul
sistema za gorivo16Grejanje sedišta17Kontrolni modul menjača R/C/
pumpa za vodu/dodatni grejač18Kontrolni modul motora R/C19Pumpa goriva20–21Ventilator za hlađenje22–23Bobina / brizgaljke24Pumpa sistema perača25Aktivator prednjeg svetla26Upravljački senzori motora27–28Kontakt brava29Kontakt brava 1/230Izduvni sistemBr.Strujno kolo31Levo dugo svetlo32Desno dugo svetlo33Upravljački modul motora34Sirena35Sistem klimatizacije36Prednja svetla za maglu
Osigurači u J-kućištu
Br.Strujno kolo1Upravljački modul električne
kočnice2Prednji brisač3Linearni modul napajanja4Terminal napajanja za kutiju sa
osiguračima na instrument tabli5–6Grejač goriva7Elektropokretač8Ventilator za hlađenje9Ventilator za hlađenjeBr.Strujno kolo10Upravljački modul motora /
grejač11Elektropokretač
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, unutrašnja kutija sa
osiguračima se nalazi ispod panela
instrument table na strani vozača. Za
pristup osiguračima, skinuti prostor
za odlaganje. Za vađenje prostora za
odlaganje, otvorite ga i povucite.

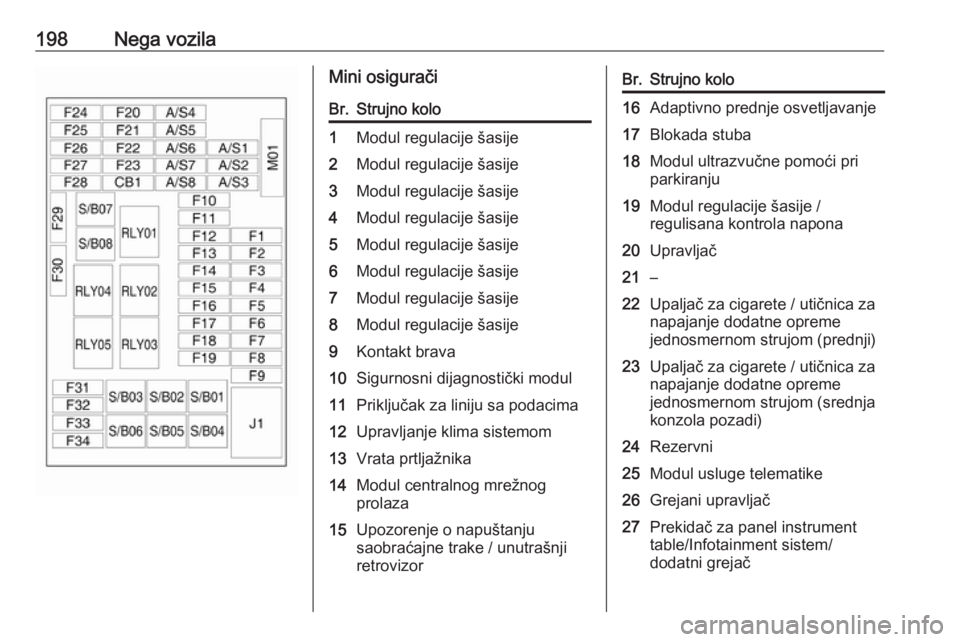

198Nega vozilaMini osiguračiBr.Strujno kolo1Modul regulacije šasije2Modul regulacije šasije3Modul regulacije šasije4Modul regulacije šasije5Modul regulacije šasije6Modul regulacije šasije7Modul regulacije šasije8Modul regulacije šasije9Kontakt brava10Sigurnosni dijagnostički modul11Priključak za liniju sa podacima12Upravljanje klima sistemom13Vrata prtljažnika14Modul centralnog mrežnog
prolaza15Upozorenje o napuštanju
saobraćajne trake / unutrašnji
retrovizorBr.Strujno kolo16Adaptivno prednje osvetljavanje17Blokada stuba18Modul ultrazvučne pomoći pri parkiranju19Modul regulacije šasije /
regulisana kontrola napona20Upravljač21–22Upaljač za cigarete / utičnica za
napajanje dodatne opreme
jednosmernom strujom (prednji)23Upaljač za cigarete / utičnica za
napajanje dodatne opreme
jednosmernom strujom (srednja
konzola pozadi)24Rezervni25Modul usluge telematike26Grejani upravljač27Prekidač za panel instrument
table/Infotainment sistem/
dodatni grejač
