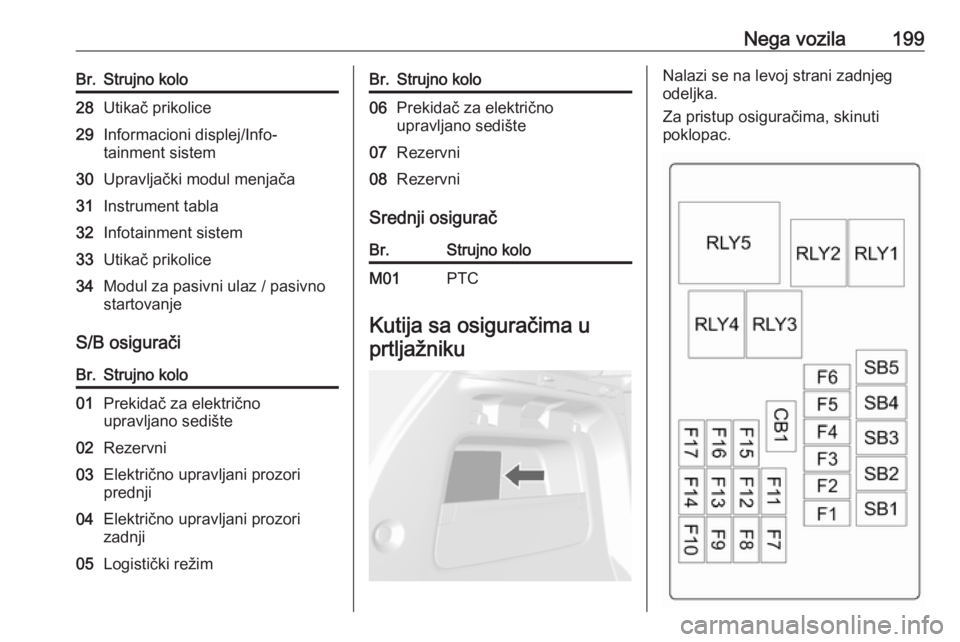

Nega vozila199Br.Strujno kolo28Utikač prikolice29Informacioni displej/Info‐
tainment sistem30Upravljački modul menjača31Instrument tabla32Infotainment sistem33Utikač prikolice34Modul za pasivni ulaz / pasivno
startovanje
S/B osigurači
Br.Strujno kolo01Prekidač za električno
upravljano sedište02Rezervni03Električno upravljani prozori
prednji04Električno upravljani prozori
zadnji05Logistički režimBr.Strujno kolo06Prekidač za električno
upravljano sedište07Rezervni08Rezervni
Srednji osigurač
Br.Strujno koloM01PTC
Kutija sa osiguračima u
prtljažniku
Nalazi se na levoj strani zadnjeg
odeljka.
Za pristup osiguračima, skinuti
poklopac.

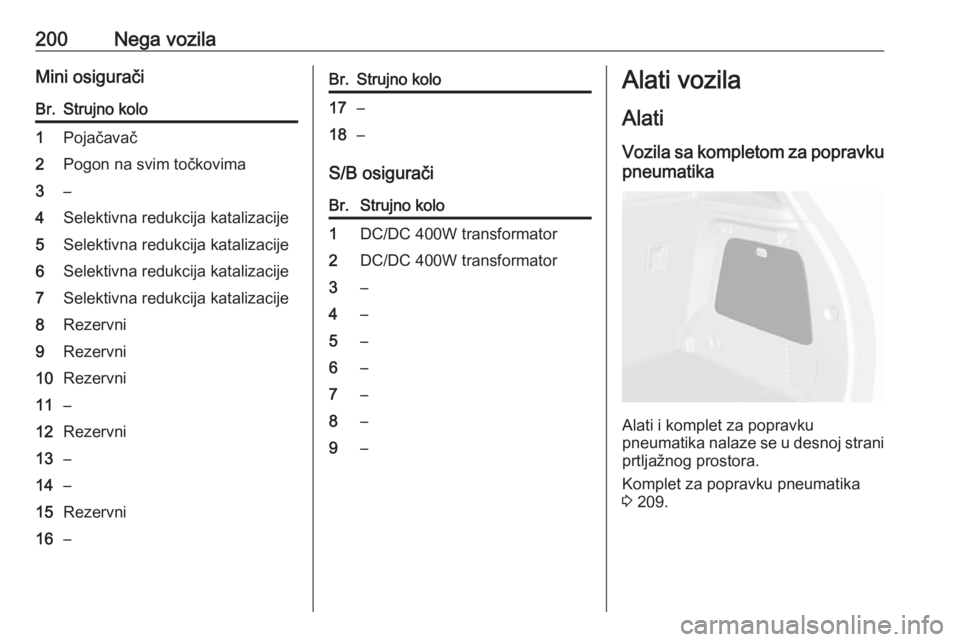

200Nega vozilaMini osiguračiBr.Strujno kolo1Pojačavač2Pogon na svim točkovima3–4Selektivna redukcija katalizacije5Selektivna redukcija katalizacije6Selektivna redukcija katalizacije7Selektivna redukcija katalizacije8Rezervni9Rezervni10Rezervni11–12Rezervni13–14–15Rezervni16–Br.Strujno kolo17–18–
S/B osigurači
Br.Strujno kolo1DC/DC 400W transformator2DC/DC 400W transformator3–4–5–6–7–8–9–Alati vozila
Alati Vozila sa kompletom za popravku
pneumatika
Alati i komplet za popravku
pneumatika nalaze se u desnoj strani
prtljažnog prostora.
Komplet za popravku pneumatika
3 209.

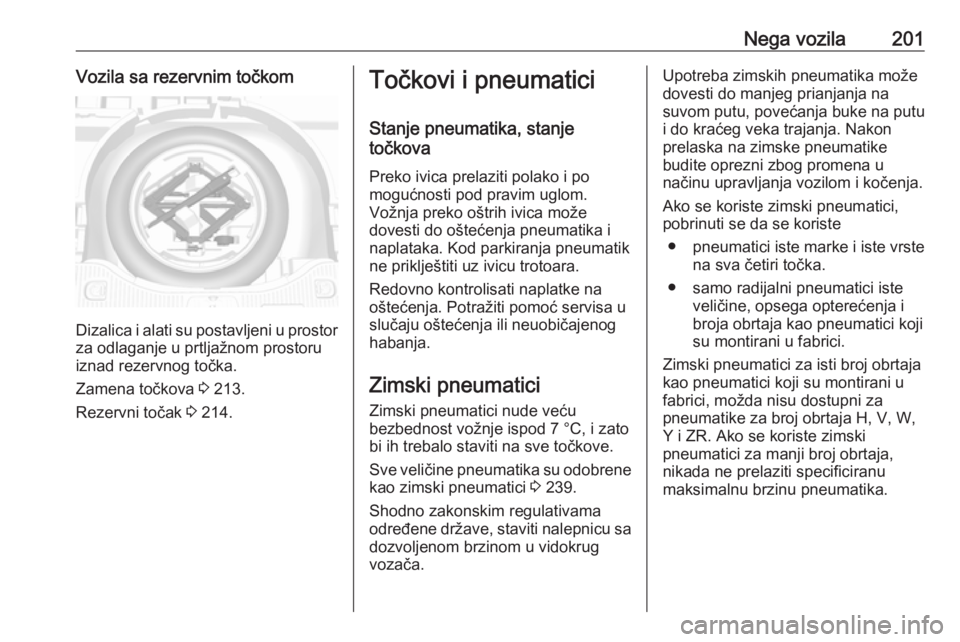

Nega vozila201Vozila sa rezervnim točkom
Dizalica i alati su postavljeni u prostor
za odlaganje u prtljažnom prostoru
iznad rezervnog točka.
Zamena točkova 3 213.
Rezervni točak 3 214.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost vožnje ispod 7 °C, i zato bi ih trebalo staviti na sve točkove.
Sve veličine pneumatika su odobrene
kao zimski pneumatici 3 239.
Shodno zakonskim regulativama
određene države, staviti nalepnicu sa dozvoljenom brzinom u vidokrugvozača.Upotreba zimskih pneumatika možedovesti do manjeg prianjanja na
suvom putu, povećanja buke na putu
i do kraćeg veka trajanja. Nakon
prelaska na zimske pneumatike
budite oprezni zbog promena u
načinu upravljanja vozilom i kočenja.
Ako se koriste zimski pneumatici,
pobrinuti se da se koriste
● pneumatici iste marke i iste vrste
na sva četiri točka.
● samo radijalni pneumatici iste veličine, opsega opterećenja i
broja obrtaja kao pneumatici koji
su montirani u fabrici.
Zimski pneumatici za isti broj obrtaja
kao pneumatici koji su montirani u
fabrici, možda nisu dostupni za
pneumatike za broj obrtaja H, V, W,
Y i ZR. Ako se koriste zimski
pneumatici za manji broj obrtaja,
nikada ne prelaziti specificiranu
maksimalnu brzinu pneumatika.

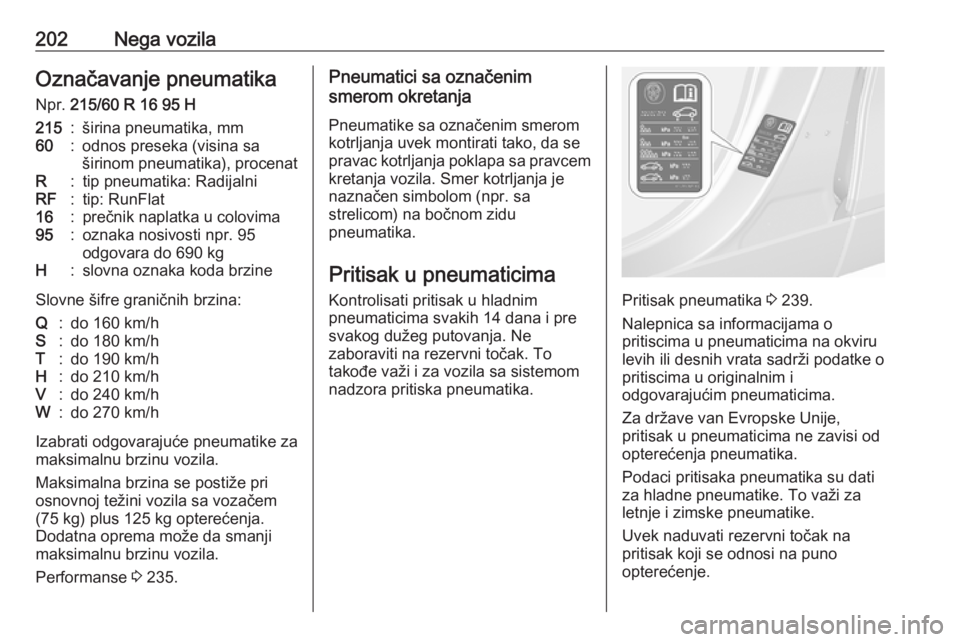

202Nega vozilaOznačavanje pneumatika
Npr. 215/60 R 16 95 H215:širina pneumatika, mm60:odnos preseka (visina sa
širinom pneumatika), procenatR:tip pneumatika: RadijalniRF:tip: RunFlat16:prečnik naplatka u colovima95:oznaka nosivosti npr. 95
odgovara do 690 kgH:slovna oznaka koda brzine
Slovne šifre graničnih brzina:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila.
Maksimalna brzina se postiže pri
osnovnoj težini vozila sa vozačem
(75 kg) plus 125 kg opterećenja.
Dodatna oprema može da smanji
maksimalnu brzinu vozila.
Performanse 3 235.
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem
kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak. To
takođe važi i za vozila sa sistemom nadzora pritiska pneumatika.
Pritisak pneumatika 3 239.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru
levih ili desnih vrata sadrži podatke o
pritiscima u originalnim i
odgovarajućim pneumaticima.
Za države van Evropske Unije,
pritisak u pneumaticima ne zavisi od
opterećenja pneumatika.
Podaci pritisaka pneumatika su dati za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.

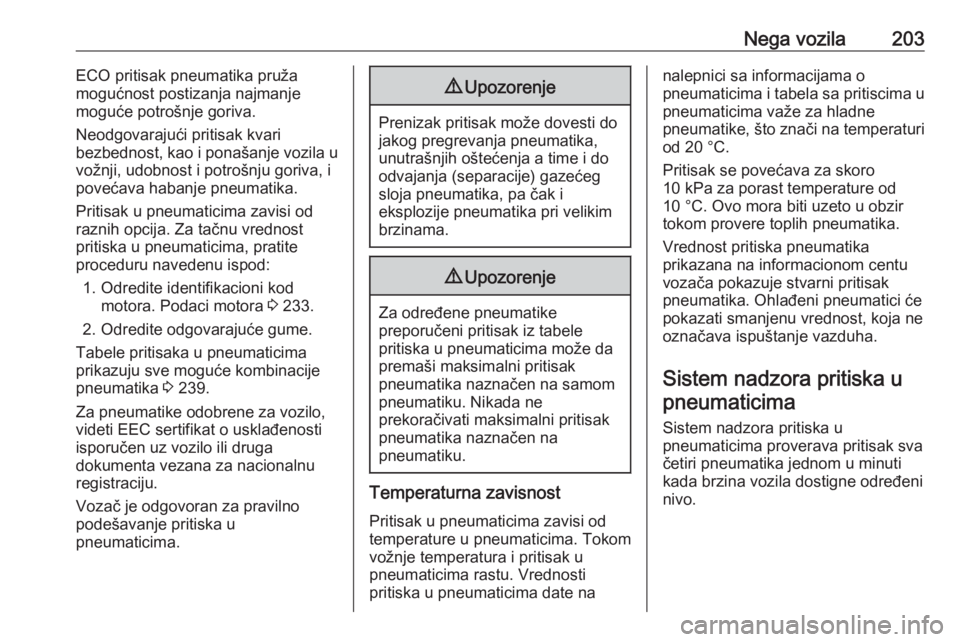

Nega vozila203ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 233.
2. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima prikazuju sve moguće kombinacije
pneumatika 3 239.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
9 Upozorenje
Za određene pneumatike
preporučeni pritisak iz tabele
pritiska u pneumaticima može da premaši maksimalni pritisak
pneumatika naznačen na samom
pneumatiku. Nikada ne
prekoračivati maksimalni pritisak
pneumatika naznačen na
pneumatiku.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu. Vrednosti
pritiska u pneumaticima date na
nalepnici sa informacijama o
pneumaticima i tabela sa pritiscima u
pneumaticima važe za hladne
pneumatike, što znači na temperaturi od 20 °C.
Pritisak se povećava za skoro
10 kPa za porast temperature od
10 °C. Ovo mora biti uzeto u obzir
tokom provere toplih pneumatika.
Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje stvarni pritisak
pneumatika. Ohlađeni pneumatici će
pokazati smanjenu vrednost, koja ne
označava ispuštanje vazduha.
Sistem nadzora pritiska upneumaticima
Sistem nadzora pritiska u
pneumaticima proverava pritisak sva
četiri pneumatika jednom u minuti
kada brzina vozila dostigne određeni nivo.

204Nega vozilaPažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora za pritisak u pneumaticima
zakonska obaveza, upotreba
pneumatika bez senzora pritiska
poništiće dozvolu za rad za taj tip
vozila.
Trenutni pritisak pneumatika se može
prikazati na informacionom centru za
vozača.
Displej srednjeg nivoa:
Izabrati stranu Pritisak u
pneumaticima u meniju Vehicle
Information Menu (Informacioni meni
vozila) ? na informacionom centru
za vozača 3 99.
Složeniji displej:Izabrati stranu Pritisak u
pneumaticima u meniju Informacije
na informacionom centru za vozača
3 99.
Status sistema i upozorenja o pritisku prikazuju se u vidu poruke koja
označava odgovarajući pneumatik na informacionom centru za vozača.
Prilikom upozoravanja, sistem uzima
u obzir temperaturu pneumatika.
Temperaturna zavisnost 3 202.

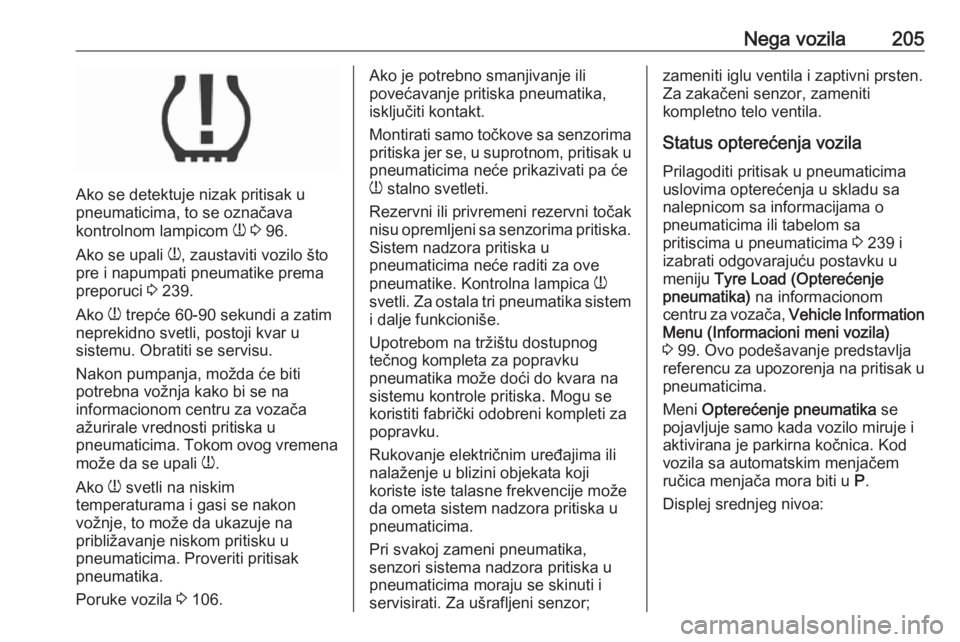

Nega vozila205
Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 96.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 239.
Ako w trepće 60-90 sekundi a zatim
neprekidno svetli, postoji kvar u
sistemu. Obratiti se servisu.
Nakon pumpanja, možda će biti
potrebna vožnja kako bi se na
informacionom centru za vozača ažurirale vrednosti pritiska u
pneumaticima. Tokom ovog vremena
može da se upali w.
Ako w svetli na niskim
temperaturama i gasi se nakon
vožnje, to može da ukazuje na
približavanje niskom pritisku u
pneumaticima. Proveriti pritisak
pneumatika.
Poruke vozila 3 106.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Montirati samo točkove sa senzorima
pritiska jer se, u suprotnom, pritisak u
pneumaticima neće prikazivati pa će
w stalno svetleti.
Rezervni ili privremeni rezervni točak
nisu opremljeni sa senzorima pritiska. Sistem nadzora pritiska u
pneumaticima neće raditi za ove
pneumatike. Kontrolna lampica w
svetli. Za ostala tri pneumatika sistem i dalje funkcioniše.
Upotrebom na tržištu dostupnog tečnog kompleta za popravku
pneumatika može doći do kvara na sistemu kontrole pritiska. Mogu sekoristiti fabrički odobreni kompleti za
popravku.
Rukovanje električnim uređajima ili
nalaženje u blizini objekata koji
koriste iste talasne frekvencije može
da ometa sistem nadzora pritiska u
pneumaticima.
Pri svakoj zameni pneumatika,
senzori sistema nadzora pritiska u
pneumaticima moraju se skinuti i
servisirati. Za ušrafljeni senzor;zameniti iglu ventila i zaptivni prsten.
Za zakačeni senzor, zameniti
kompletno telo ventila.
Status opterećenja vozila
Prilagoditi pritisak u pneumaticima
uslovima opterećenja u skladu sa
nalepnicom sa informacijama o
pneumaticima ili tabelom sa
pritiscima u pneumaticima 3 239 i
izabrati odgovarajuću postavku u
meniju Tyre Load (Opterećenje
pneumatika) na informacionom
centru za vozača, Vehicle Information
Menu (Informacioni meni vozila)
3 99. Ovo podešavanje predstavlja
referencu za upozorenja na pritisak u
pneumaticima.
Meni Opterećenje pneumatika se
pojavljuje samo kada vozilo miruje i
aktivirana je parkirna kočnica. Kod
vozila sa automatskim menjačem
ručica menjača mora biti u P.

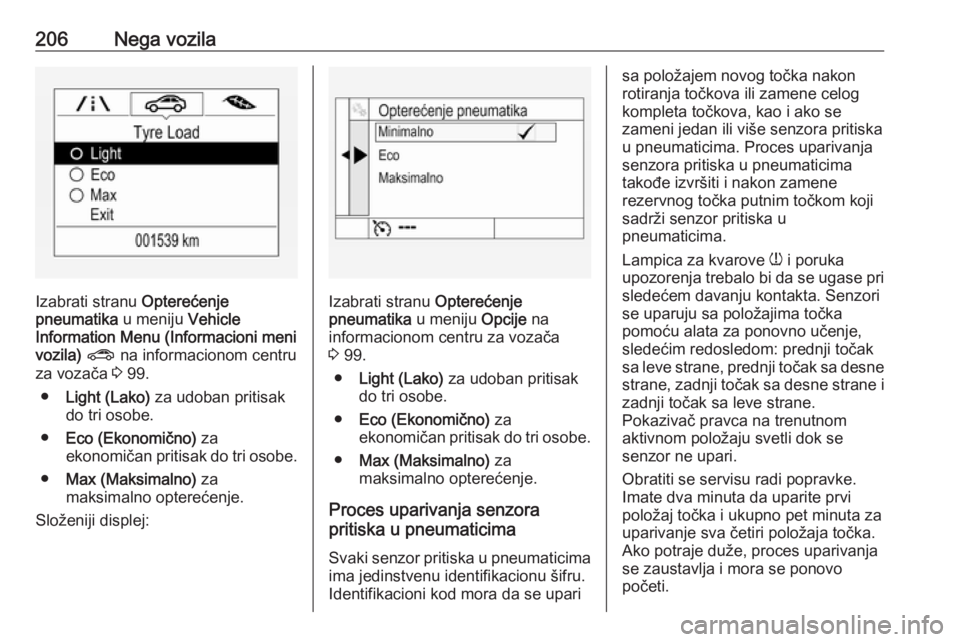

Displej srednjeg nivoa:

206Nega vozila
Izabrati stranu Opterećenje
pneumatika u meniju Vehicle
Information Menu (Informacioni meni
vozila) ? na informacionom centru
za vozača 3 99.
● Light (Lako) za udoban pritisak
do tri osobe.
● Eco (Ekonomično) za
ekonomičan pritisak do tri osobe.
● Max (Maksimalno) za
maksimalno opterećenje.
Složeniji displej:Izabrati stranu Opterećenje
pneumatika u meniju Opcije na
informacionom centru za vozača
3 99.
● Light (Lako) za udoban pritisak
do tri osobe.
● Eco (Ekonomično) za
ekonomičan pritisak do tri osobe.
● Max (Maksimalno) za
maksimalno opterećenje.
Proces uparivanja senzora
pritiska u pneumaticima
Svaki senzor pritiska u pneumaticima
ima jedinstvenu identifikacionu šifru.
Identifikacioni kod mora da se upari
sa položajem novog točka nakon
rotiranja točkova ili zamene celog
kompleta točkova, kao i ako se
zameni jedan ili više senzora pritiska
u pneumaticima. Proces uparivanja
senzora pritiska u pneumaticima takođe izvršiti i nakon zamene
rezervnog točka putnim točkom koji
sadrži senzor pritiska u
pneumaticima.
Lampica za kvarove w i poruka
upozorenja trebalo bi da se ugase pri sledećem davanju kontakta. Senzori
se uparuju sa položajima točka
pomoću alata za ponovno učenje,
sledećim redosledom: prednji točak
sa leve strane, prednji točak sa desne strane, zadnji točak sa desne strane i
zadnji točak sa leve strane.
Pokazivač pravca na trenutnom
aktivnom položaju svetli dok se
senzor ne upari.
Obratiti se servisu radi popravke.
Imate dva minuta da uparite prvi
položaj točka i ukupno pet minuta za
uparivanje sva četiri položaja točka.
Ako potraje duže, proces uparivanja
se zaustavlja i mora se ponovo
početi.

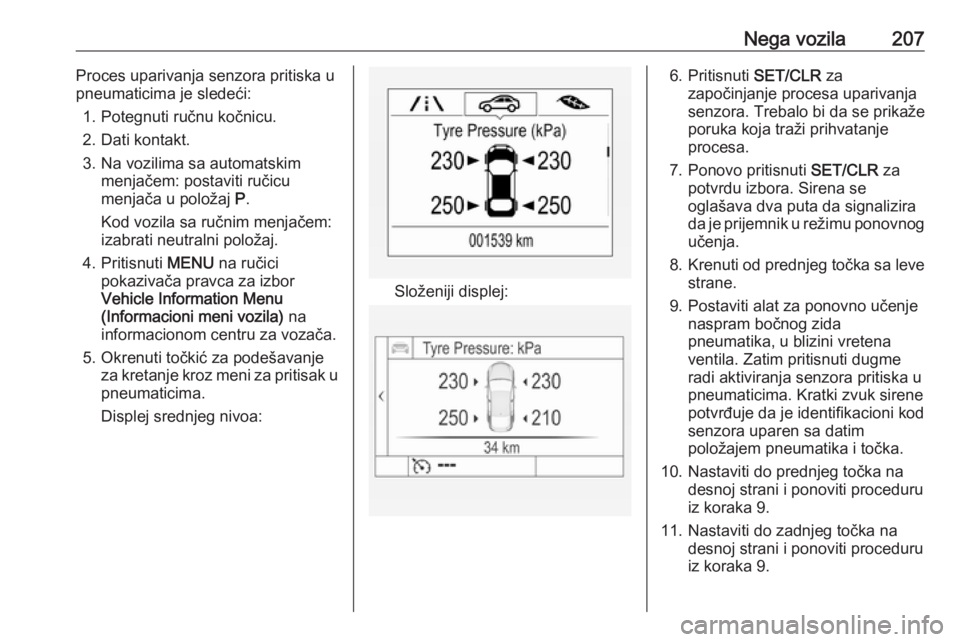

Nega vozila207Proces uparivanja senzora pritiska u
pneumaticima je sledeći:
1. Potegnuti ručnu kočnicu.
2. Dati kontakt.
3. Na vozilima sa automatskim menjačem: postaviti ručicu
menjača u položaj P.
Kod vozila sa ručnim menjačem: izabrati neutralni položaj.
4. Pritisnuti MENU na ručici
pokazivača pravca za izbor
Vehicle Information Menu
(Informacioni meni vozila) na
informacionom centru za vozača.
5. Okrenuti točkić za podešavanje za kretanje kroz meni za pritisak u
pneumaticima.
Displej srednjeg nivoa:
Složeniji displej:
6. Pritisnuti SET/CLR za
započinjanje procesa uparivanja
senzora. Trebalo bi da se prikaže
poruka koja traži prihvatanje
procesa.
7. Ponovo pritisnuti SET/CLR za
potvrdu izbora. Sirena se
oglašava dva puta da signalizira da je prijemnik u režimu ponovnog
učenja.
8. Krenuti od prednjeg točka sa leve
strane.
9. Postaviti alat za ponovno učenje naspram bočnog zida
pneumatika, u blizini vretena
ventila. Zatim pritisnuti dugme
radi aktiviranja senzora pritiska u
pneumaticima. Kratki zvuk sirene
potvrđuje da je identifikacioni kod
senzora uparen sa datim
položajem pneumatika i točka.
10. Nastaviti do prednjeg točka na desnoj strani i ponoviti proceduru
iz koraka 9.
11. Nastaviti do zadnjeg točka na desnoj strani i ponoviti proceduru
iz koraka 9.

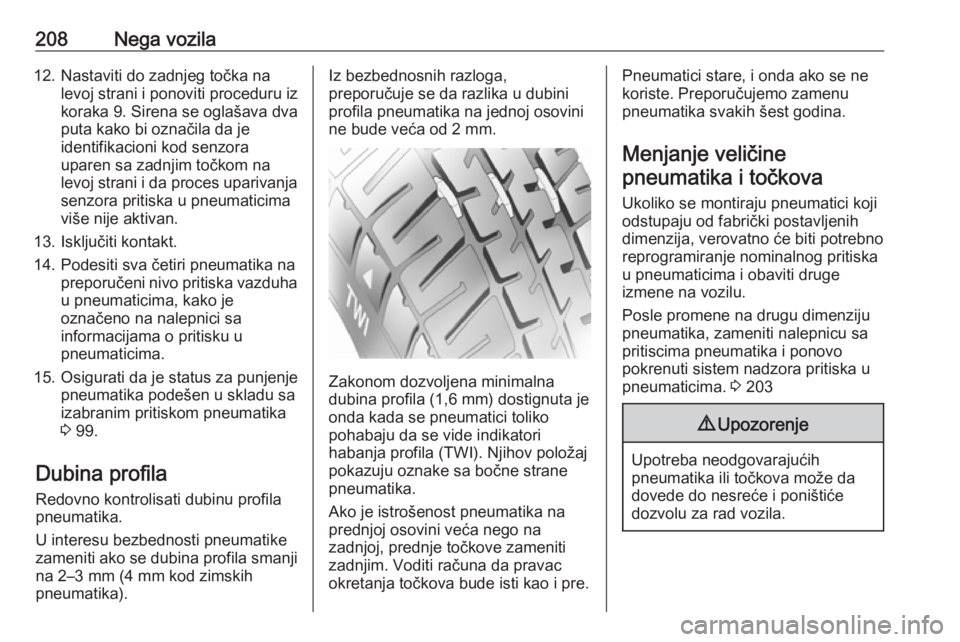

208Nega vozila12. Nastaviti do zadnjeg točka nalevoj strani i ponoviti proceduru iz
koraka 9. Sirena se oglašava dva
puta kako bi označila da je
identifikacioni kod senzora uparen sa zadnjim točkom na
levoj strani i da proces uparivanja
senzora pritiska u pneumaticima više nije aktivan.
13. Isključiti kontakt.
14. Podesiti sva četiri pneumatika na preporučeni nivo pritiska vazduha
u pneumaticima, kako je
označeno na nalepnici sa
informacijama o pritisku u pneumaticima.
15. Osigurati da je status za punjenje pneumatika podešen u skladu sa
izabranim pritiskom pneumatika
3 99.
Dubina profila
Redovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti pneumatike
zameniti ako se dubina profila smanji na 2–3 mm (4 mm kod zimskih
pneumatika).Iz bezbednosnih razloga,
preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.
Zakonom dozvoljena minimalna
dubina profila (1,6 mm) dostignuta je
onda kada se pneumatici toliko
pohabaju da se vide indikatori
habanja profila (TWI). Njihov položaj pokazuju oznake sa bočne strane
pneumatika.
Ako je istrošenost pneumatika na
prednjoj osovini veća nego na
zadnjoj, prednje točkove zameniti
zadnjim. Voditi računa da pravac
okretanja točkova bude isti kao i pre.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih šest godina.
Menjanje veličine
pneumatika i točkova
Ukoliko se montiraju pneumatici koji
odstupaju od fabrički postavljenih
dimenzija, verovatno će biti potrebno
reprogramiranje nominalnog pritiska
u pneumaticima i obaviti druge
izmene na vozilu.
Posle promene na drugu dimenziju
pneumatika, zameniti nalepnicu sa
pritiscima pneumatika i ponovo
pokrenuti sistem nadzora pritiska u
pneumaticima. 3 2039 Upozorenje
Upotreba neodgovarajućih
pneumatika ili točkova može da dovede do nesreće i poništiće
dozvolu za rad vozila.
