OPEL MOKKA X 2019 Betriebsanleitung (in German)

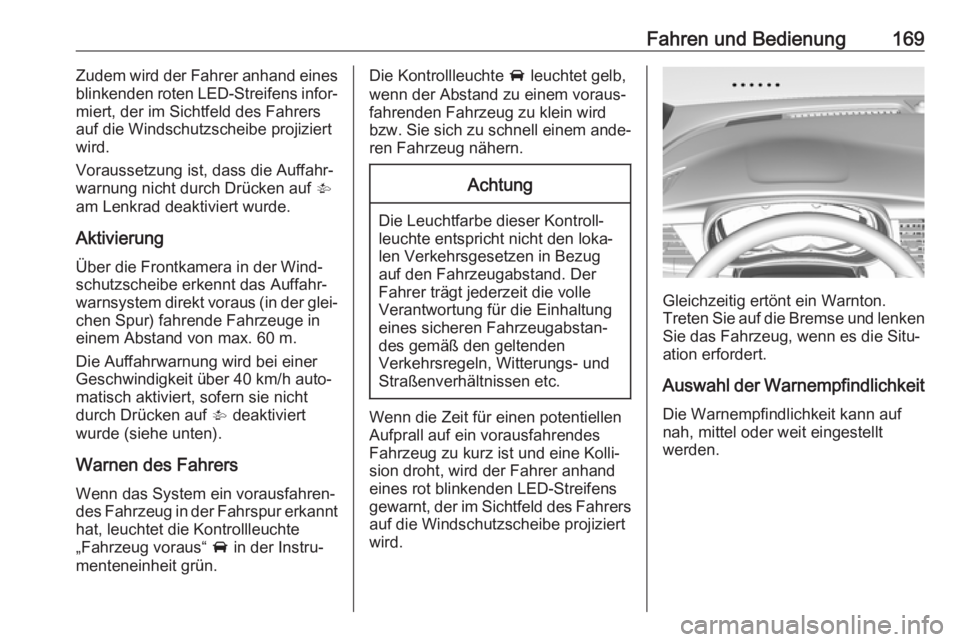

Fahren und Bedienung169Zudem wird der Fahrer anhand eines
blinkenden roten LED-Streifens infor‐
miert, der im Sichtfeld des Fahrers
auf die Windschutzscheibe projiziert
wird.
Voraussetzung ist, dass die Auffahr‐
warnung nicht durch Drücken auf V
am Lenkrad deaktiviert wurde.
Aktivierung Über die Frontkamera in der Wind‐
schutzscheibe erkennt das Auffahr‐
warnsystem direkt voraus (in der glei‐
chen Spur) fahrende Fahrzeuge in
einem Abstand von max. 60 m.
Die Auffahrwarnung wird bei einer
Geschwindigkeit über 40 km/h auto‐
matisch aktiviert, sofern sie nicht
durch Drücken auf V deaktiviert
wurde (siehe unten).
Warnen des Fahrers Wenn das System ein vorausfahren‐
des Fahrzeug in der Fahrspur erkannt
hat, leuchtet die Kontrollleuchte
„Fahrzeug voraus“ A in der Instru‐
menteneinheit grün.Die Kontrollleuchte A leuchtet gelb,
wenn der Abstand zu einem voraus‐ fahrenden Fahrzeug zu klein wird
bzw. Sie sich zu schnell einem ande‐
ren Fahrzeug nähern.Achtung
Die Leuchtfarbe dieser Kontroll‐ leuchte entspricht nicht den loka‐
len Verkehrsgesetzen in Bezug
auf den Fahrzeugabstand. Der
Fahrer trägt jederzeit die volle
Verantwortung für die Einhaltung
eines sicheren Fahrzeugabstan‐
des gemäß den geltenden
Verkehrsregeln, Witterungs- und
Straßenverhältnissen etc.
Wenn die Zeit für einen potentiellen
Aufprall auf ein vorausfahrendes
Fahrzeug zu kurz ist und eine Kolli‐
sion droht, wird der Fahrer anhand
eines rot blinkenden LED-Streifens
gewarnt, der im Sichtfeld des Fahrers
auf die Windschutzscheibe projiziert
wird.
Gleichzeitig ertönt ein Warnton.
Treten Sie auf die Bremse und lenken Sie das Fahrzeug, wenn es die Situ‐
ation erfordert.
Auswahl der Warnempfindlichkeit Die Warnempfindlichkeit kann auf
nah, mittel oder weit eingestellt
werden.

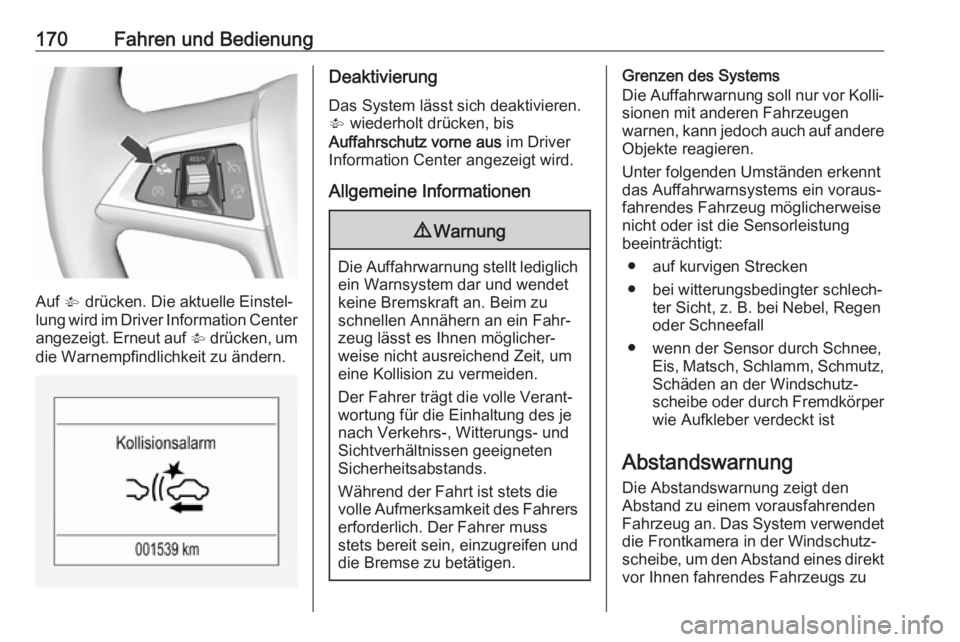

170Fahren und Bedienung
Auf V drücken. Die aktuelle Einstel‐
lung wird im Driver Information Center angezeigt. Erneut auf V drücken, um
die Warnempfindlichkeit zu ändern.
Deaktivierung
Das System lässt sich deaktivieren.
V wiederholt drücken, bis
Auffahrschutz vorne aus im Driver
Information Center angezeigt wird.
Allgemeine Informationen9 Warnung
Die Auffahrwarnung stellt lediglich
ein Warnsystem dar und wendet
keine Bremskraft an. Beim zu
schnellen Annähern an ein Fahr‐
zeug lässt es Ihnen möglicher‐
weise nicht ausreichend Zeit, um
eine Kollision zu vermeiden.
Der Fahrer trägt die volle Verant‐
wortung für die Einhaltung des je
nach Verkehrs-, Witterungs- und
Sichtverhältnissen geeigneten
Sicherheitsabstands.
Während der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, einzugreifen und
die Bremse zu betätigen.
Grenzen des Systems
Die Auffahrwarnung soll nur vor Kolli‐
sionen mit anderen Fahrzeugen
warnen, kann jedoch auch auf andere
Objekte reagieren.
Unter folgenden Umständen erkennt
das Auffahrwarnsystems ein voraus‐
fahrendes Fahrzeug möglicherweise
nicht oder ist die Sensorleistung
beeinträchtigt:
● auf kurvigen Strecken
● bei witterungsbedingter schlech‐ ter Sicht, z. B. bei Nebel, Regen
oder Schneefall
● wenn der Sensor durch Schnee, Eis, Matsch, Schlamm, Schmutz,Schäden an der Windschutz‐
scheibe oder durch Fremdkörper wie Aufkleber verdeckt ist
Abstandswarnung
Die Abstandswarnung zeigt den
Abstand zu einem vorausfahrenden
Fahrzeug an. Das System verwendet die Frontkamera in der Windschutz‐scheibe, um den Abstand eines direkt
vor Ihnen fahrendes Fahrzeugs zu

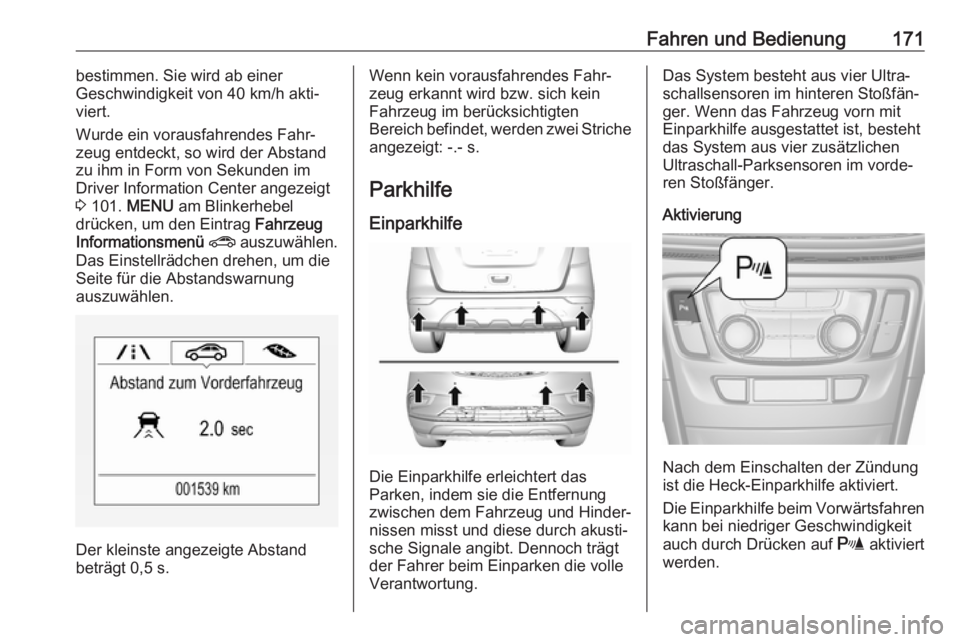

Fahren und Bedienung171bestimmen. Sie wird ab einer
Geschwindigkeit von 40 km/h akti‐
viert.
Wurde ein vorausfahrendes Fahr‐ zeug entdeckt, so wird der Abstand
zu ihm in Form von Sekunden im
Driver Information Center angezeigt
3 101. MENU am Blinkerhebel
drücken, um den Eintrag Fahrzeug
Informationsmenü ? auszuwählen.
Das Einstellrädchen drehen, um die
Seite für die Abstandswarnung
auszuwählen.
Der kleinste angezeigte Abstand
beträgt 0,5 s.
Wenn kein vorausfahrendes Fahr‐
zeug erkannt wird bzw. sich kein
Fahrzeug im berücksichtigten
Bereich befindet, werden zwei Striche
angezeigt: -.- s.
Parkhilfe
Einparkhilfe
Die Einparkhilfe erleichtert das
Parken, indem sie die Entfernung
zwischen dem Fahrzeug und Hinder‐
nissen misst und diese durch akusti‐
sche Signale angibt. Dennoch trägt
der Fahrer beim Einparken die volle
Verantwortung.
Das System besteht aus vier Ultra‐
schallsensoren im hinteren Stoßfän‐
ger. Wenn das Fahrzeug vorn mit
Einparkhilfe ausgestattet ist, besteht
das System aus vier zusätzlichen
Ultraschall-Parksensoren im vorde‐
ren Stoßfänger.
Aktivierung
Nach dem Einschalten der Zündung
ist die Heck-Einparkhilfe aktiviert.
Die Einparkhilfe beim Vorwärtsfahren
kann bei niedriger Geschwindigkeit
auch durch Drücken auf r aktiviert
werden.

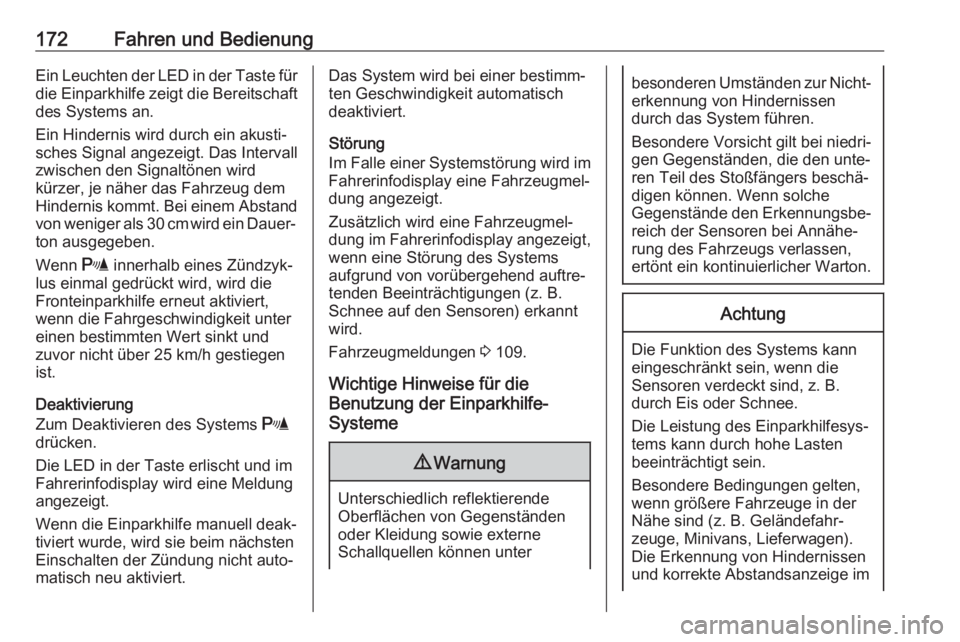

172Fahren und BedienungEin Leuchten der LED in der Taste fürdie Einparkhilfe zeigt die Bereitschaft
des Systems an.
Ein Hindernis wird durch ein akusti‐
sches Signal angezeigt. Das Intervall
zwischen den Signaltönen wird
kürzer, je näher das Fahrzeug dem
Hindernis kommt. Bei einem Abstand
von weniger als 30 cm wird ein Dauer‐ ton ausgegeben.
Wenn r innerhalb eines Zündzyk‐
lus einmal gedrückt wird, wird die
Fronteinparkhilfe erneut aktiviert,
wenn die Fahrgeschwindigkeit unter
einen bestimmten Wert sinkt und
zuvor nicht über 25 km/h gestiegen
ist.
Deaktivierung
Zum Deaktivieren des Systems r
drücken.
Die LED in der Taste erlischt und im
Fahrerinfodisplay wird eine Meldung
angezeigt.
Wenn die Einparkhilfe manuell deak‐
tiviert wurde, wird sie beim nächsten Einschalten der Zündung nicht auto‐
matisch neu aktiviert.Das System wird bei einer bestimm‐
ten Geschwindigkeit automatisch
deaktiviert.
Störung
Im Falle einer Systemstörung wird im
Fahrerinfodisplay eine Fahrzeugmel‐
dung angezeigt.
Zusätzlich wird eine Fahrzeugmel‐
dung im Fahrerinfodisplay angezeigt, wenn eine Störung des Systems
aufgrund von vorübergehend auftre‐
tenden Beeinträchtigungen (z. B.
Schnee auf den Sensoren) erkannt
wird.
Fahrzeugmeldungen 3 109.
Wichtige Hinweise für die
Benutzung der Einparkhilfe-
Systeme9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können. Wenn solche
Gegenstände den Erkennungsbe‐
reich der Sensoren bei Annähe‐
rung des Fahrzeugs verlassen,
ertönt ein kontinuierlicher Warton.Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im

Fahren und Bedienung173oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐ nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Hinweis
Das Einparkhilfesystem erkennt
automatisch eine werkseitig
montierte Anhängerzugvorrichtung.
Beim Einstecken des Steckers wird
es deaktiviert.
Durch äußere akustische oder
mechanische Störungen könnte der
Sensor ein nicht vorhandenes
Hindernis melden (Echo-Störung).
Hinweis
Die Einparkhilfe wird deaktiviert,
wenn das Heckträgersystem ausge‐
fahren ist.

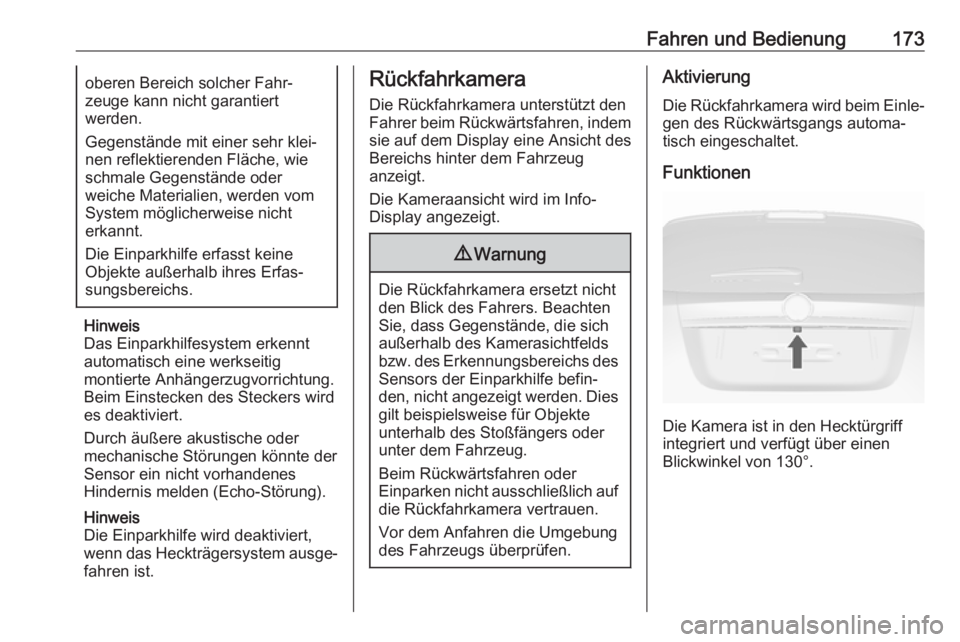

Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug
anzeigt.
Die Kameraansicht wird im Info-
Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der Einparkhilfe befin‐
den, nicht angezeigt werden. Dies gilt beispielsweise für Objekte
unterhalb des Stoßfängers oder
unter dem Fahrzeug.
Beim Rückwärtsfahren oder
Einparken nicht ausschließlich auf
die Rückfahrkamera vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
Aktivierung
Die Rückfahrkamera wird beim Einle‐ gen des Rückwärtsgangs automa‐tisch eingeschaltet.
Funktionen
Die Kamera ist in den Hecktürgriff
integriert und verfügt über einen
Blickwinkel von 130°.

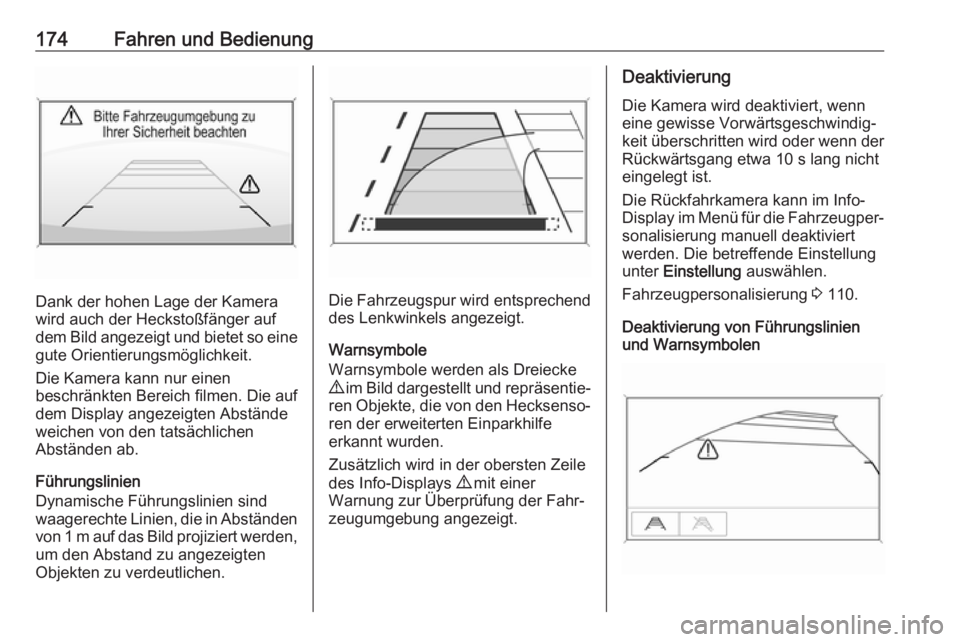

174Fahren und Bedienung
Dank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine
gute Orientierungsmöglichkeit.
Die Kamera kann nur einen
beschränkten Bereich filmen. Die auf
dem Display angezeigten Abstände weichen von den tatsächlichen
Abständen ab.
Führungslinien
Dynamische Führungslinien sind
waagerechte Linien, die in Abständen von 1 m auf das Bild projiziert werden, um den Abstand zu angezeigten
Objekten zu verdeutlichen.Die Fahrzeugspur wird entsprechend
des Lenkwinkels angezeigt.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe
erkannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer
Warnung zur Überprüfung der Fahr‐ zeugumgebung angezeigt.
Deaktivierung
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐ keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 s lang nicht eingelegt ist.
Die Rückfahrkamera kann im Info-
Display im Menü für die Fahrzeugper‐
sonalisierung manuell deaktiviert
werden. Die betreffende Einstellung
unter Einstellung auswählen.
Fahrzeugpersonalisierung 3 110.
Deaktivierung von Führungslinien
und Warnsymbolen

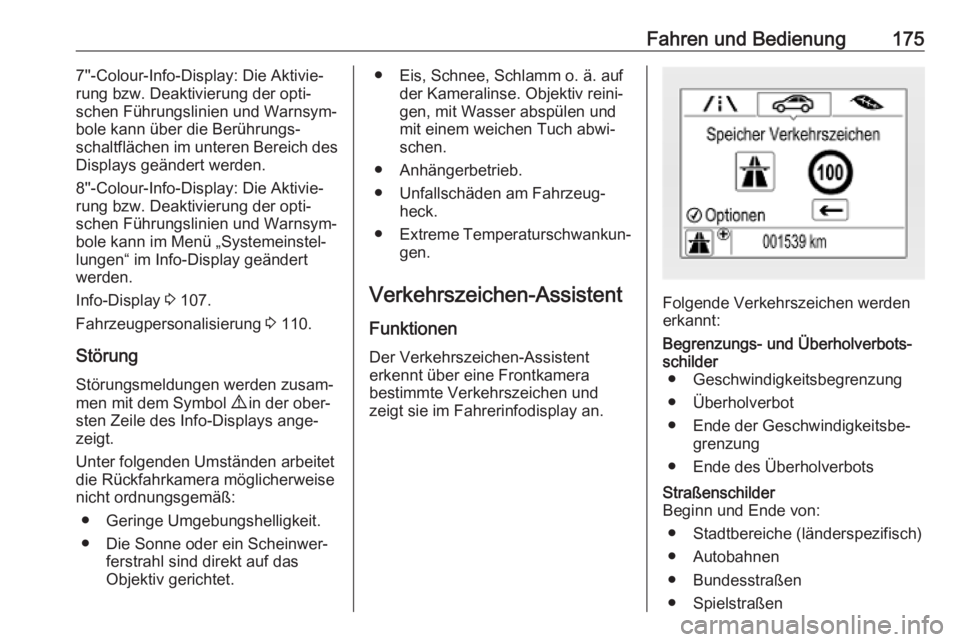

Fahren und Bedienung1757''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐ schen Führungslinien und Warnsym‐
bole kann über die Berührungs‐
schaltflächen im unteren Bereich des
Displays geändert werden.
8''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐
schen Führungslinien und Warnsym‐
bole kann im Menü „Systemeinstel‐
lungen“ im Info-Display geändert
werden.
Info-Display 3 107.
Fahrzeugpersonalisierung 3 110.
Störung Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das
Objektiv gerichtet.● Eis, Schnee, Schlamm o. ä. auf der Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Anhängerbetrieb.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.
Verkehrszeichen-Assistent Funktionen
Der Verkehrszeichen-Assistent
erkennt über eine Frontkamera
bestimmte Verkehrszeichen und
zeigt sie im Fahrerinfodisplay an.
Folgende Verkehrszeichen werden
erkannt:
Begrenzungs- und Überholverbots‐
schilder ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenschilder
Beginn und Ende von:
● Stadtbereiche (länderspezifisch)
● Autobahnen
● Bundesstraßen
● Spielstraßen

176Fahren und BedienungZusätzliche Schilder● Hinweisschilder zu Verkehrszei‐ chen
● Anhängerbeschränkungen
● Einschränkungen im Zugbetrieb
● Nässewarnungen
● Eiswarnungen
● Richtungspfeile
Geschwindigkeitsbegrenzungsschil‐
der werden so lange im Fahrerinfodi‐
splay angezeigt, bis das nächste
Geschwindigkeitsbegrenzungsschild
oder das Ende der Geschwindigkeits‐ beschränkung erkannt wird bzw. diefestgelegte Zeitdauer für die Anzeige
überschritten wurde.
Kombinationen mehrerer Zeichen auf
dem Display sind möglich.
Ein umrahmtes Ausrufezeichen zeigt
an, dass ein weiteres Verkehrszei‐
chen erkannt wurde, das vom System
nicht identifiziert werden konnte.
Das System arbeitet je nach Lichtver‐ hältnissen bis zu einer Geschwindig‐
keit von 200 km/h ohne Leistungsver‐
luste. In der Nacht ist das System bis zu einer Geschwindigkeit von
160 km/h aktiv.
Displayanzeige Informationen zu den aktuell gültigen
Verkehrszeichen sind auf der zuge‐ hörigen Verkehrszeichen-Assistent-
Seite im Fahrerinfodisplay verfügbar.
Zudem werden in der unteren Zeile
des Fahrerinfodisplays permanent
die aktuell gültigen Geschwindig‐
keitsbegrenzungen angezeigt. Wenn
eine Geschwindigkeitsbegrenzung
mit Add-on verfügbar ist, wird in
diesem Gebiet ein + Symbol ange‐
zeigt.
? im MENU wählen und dann mit
dem Einstellrädchen am Blinkerhebel die Seite für den Verkehrszeichen-
Assistenten auswählen 3 101.

Fahren und Bedienung177Wenn eine andere Seite im Menü des
Fahrerinfodisplays ausgewählt war und die Verkehrszeichen-Assistent-
Seite danach erneut aufgerufen wird, wird das zuletzt erkannte
Verkehrszeichen angezeigt.
Warnfunktion Die Warnfunktion kann im Menü
Einstellungen der Verkehrszeichen-
Assistent-Seite aktiviert oder deakti‐
viert werden.
Nach erfolgter Aktivierung und wenn
die Seite Verkehrszeichenerkennung
aktuell nicht angezeigt wird, werden
neu erkannte Geschwindigkeitsbe‐
grenzungs- und Überholverbotsschil‐
der als Warnungen im Fahrerinfodi‐
splay eingeblendet.Wenn die Seite mit dem Verkehrszei‐
chen-Assistenten angezeigt wird, auf
SET/CLR am Blinkerhebel drücken.
Wählen Sie durch Drehen des
Einstellrädchens Warnungen EIN
oder Warnungen AUS an und
drücken Sie auf SET/CLR.
Die Popup-Warnung wird ca.
acht Sekunden lang im Fahrerinfodi‐ splay angezeigt.
Zurücksetzen des Systems
Um den Inhalt des Verkehrszeichen‐ speichers zu löschen, das Einstel‐
lungsmenü der Seite „Verkehrszei‐
chen-Assistent“ aufrufen. Dazu

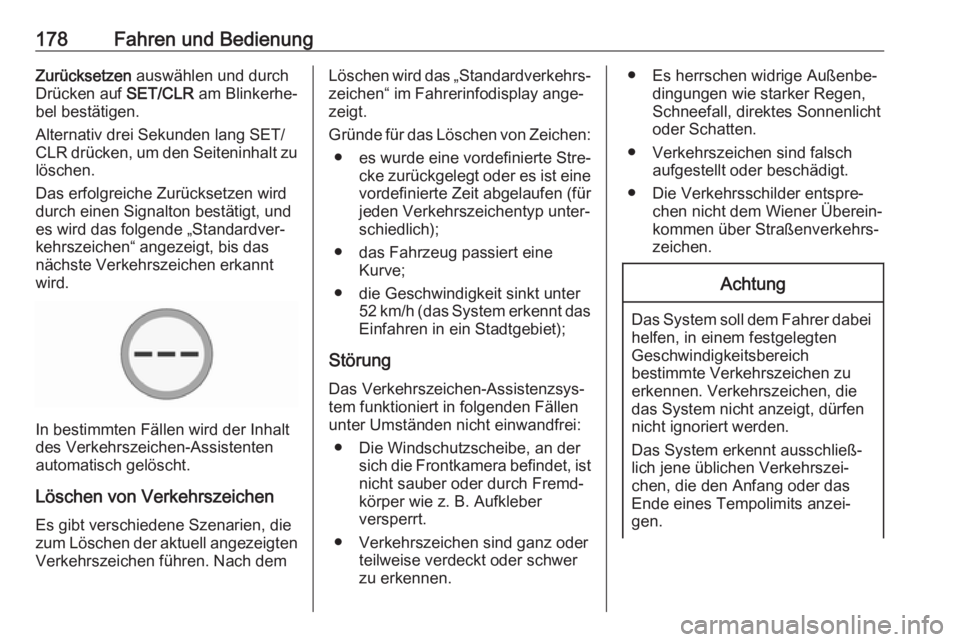

178Fahren und BedienungZurücksetzen auswählen und durch
Drücken auf SET/CLR am Blinkerhe‐
bel bestätigen.
Alternativ drei Sekunden lang SET/
CLR drücken, um den Seiteninhalt zu
löschen.
Das erfolgreiche Zurücksetzen wird
durch einen Signalton bestätigt, und
es wird das folgende „Standardver‐
kehrszeichen“ angezeigt, bis das
nächste Verkehrszeichen erkannt
wird.
In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch gelöscht.
Löschen von Verkehrszeichen Es gibt verschiedene Szenarien, die
zum Löschen der aktuell angezeigten
Verkehrszeichen führen. Nach dem
Löschen wird das „Standardverkehrs‐
zeichen“ im Fahrerinfodisplay ange‐
zeigt.
Gründe für das Löschen von Zeichen: ● es wurde eine vordefinierte Stre‐ cke zurückgelegt oder es ist eine
vordefinierte Zeit abgelaufen (für
jeden Verkehrszeichentyp unter‐
schiedlich);
● das Fahrzeug passiert eine Kurve;
● die Geschwindigkeit sinkt unter 52 km/h (das System erkennt das
Einfahren in ein Stadtgebiet);
Störung Das Verkehrszeichen-Assistenzsys‐
tem funktioniert in folgenden Fällen
unter Umständen nicht einwandfrei:
● Die Windschutzscheibe, an der sich die Frontkamera befindet, istnicht sauber oder durch Fremd‐
körper wie z. B. Aufkleber
versperrt.
● Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer
zu erkennen.● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten.
● Verkehrszeichen sind falsch aufgestellt oder beschädigt.
● Die Verkehrsschilder entspre‐ chen nicht dem Wiener Überein‐
kommen über Straßenverkehrs‐ zeichen.Achtung
Das System soll dem Fahrer dabei helfen, in einem festgelegten
Geschwindigkeitsbereich
bestimmte Verkehrszeichen zu
erkennen. Verkehrszeichen, die
das System nicht anzeigt, dürfen
nicht ignoriert werden.
Das System erkennt ausschließ‐
lich jene üblichen Verkehrszei‐
chen, die den Anfang oder das
Ende eines Tempolimits anzei‐
gen.
