Fahrzeugwartung209Nr.Stromkreis7Anlasser8Kühlgebläse9Kühlgebläse10Motorsteuergerät / Glühkerze11Anlasser

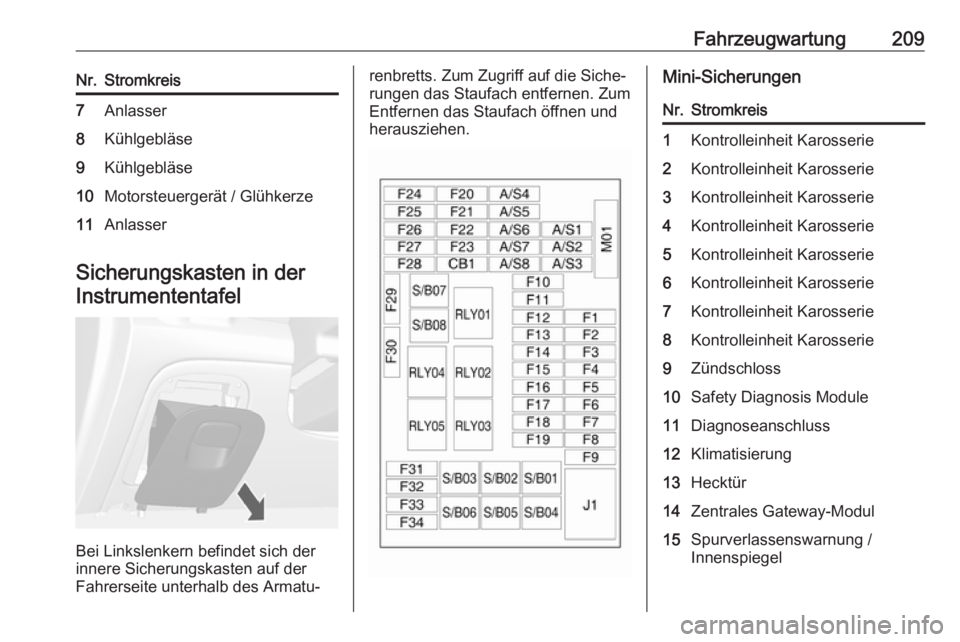

Sicherungskasten in derInstrumententafel
Bei Linkslenkern befindet sich der
innere Sicherungskasten auf der
Fahrerseite unterhalb des Armatu‐
renbretts. Zum Zugriff auf die Siche‐
rungen das Staufach entfernen. Zum
Entfernen das Staufach öffnen und
herausziehen.Mini-SicherungenNr.Stromkreis1Kontrolleinheit Karosserie2Kontrolleinheit Karosserie3Kontrolleinheit Karosserie4Kontrolleinheit Karosserie5Kontrolleinheit Karosserie6Kontrolleinheit Karosserie7Kontrolleinheit Karosserie8Kontrolleinheit Karosserie9Zündschloss10Safety Diagnosis Module11Diagnoseanschluss12Klimatisierung13Hecktür14Zentrales Gateway-Modul15Spurverlassenswarnung /
Innenspiegel

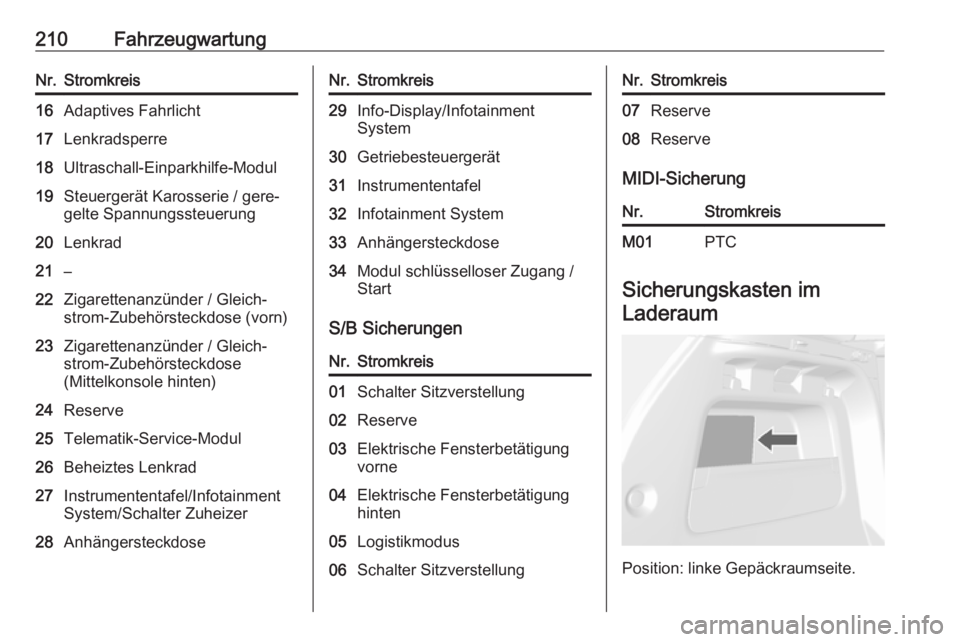

210FahrzeugwartungNr.Stromkreis16Adaptives Fahrlicht17Lenkradsperre18Ultraschall-Einparkhilfe-Modul19Steuergerät Karosserie / gere‐
gelte Spannungssteuerung20Lenkrad21–22Zigarettenanzünder / Gleich‐
strom-Zubehörsteckdose (vorn)23Zigarettenanzünder / Gleich‐
strom-Zubehörsteckdose
(Mittelkonsole hinten)24Reserve25Telematik-Service-Modul26Beheiztes Lenkrad27Instrumententafel/Infotainment
System/Schalter Zuheizer28AnhängersteckdoseNr.Stromkreis29Info-Display/Infotainment
System30Getriebesteuergerät31Instrumententafel32Infotainment System33Anhängersteckdose34Modul schlüsselloser Zugang /
Start
S/B Sicherungen
Nr.Stromkreis01Schalter Sitzverstellung02Reserve03Elektrische Fensterbetätigung
vorne04Elektrische Fensterbetätigung
hinten05Logistikmodus06Schalter SitzverstellungNr.Stromkreis07Reserve08Reserve
MIDI-Sicherung
Nr.StromkreisM01PTC
Sicherungskasten im
Laderaum
Position: linke Gepäckraumseite.

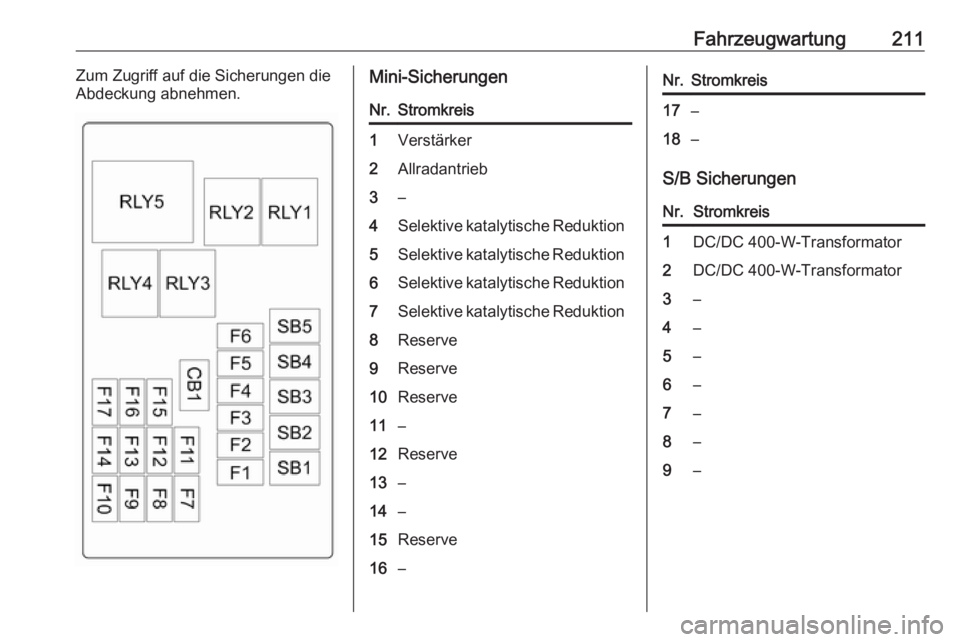

Fahrzeugwartung211Zum Zugriff auf die Sicherungen die
Abdeckung abnehmen.Mini-SicherungenNr.Stromkreis1Verstärker2Allradantrieb3–4Selektive katalytische Reduktion5Selektive katalytische Reduktion6Selektive katalytische Reduktion7Selektive katalytische Reduktion8Reserve9Reserve10Reserve11–12Reserve13–14–15Reserve16–Nr.Stromkreis17–18–
S/B Sicherungen
Nr.Stromkreis1DC/DC 400-W-Transformator2DC/DC 400-W-Transformator3–4–5–6–7–8–9–

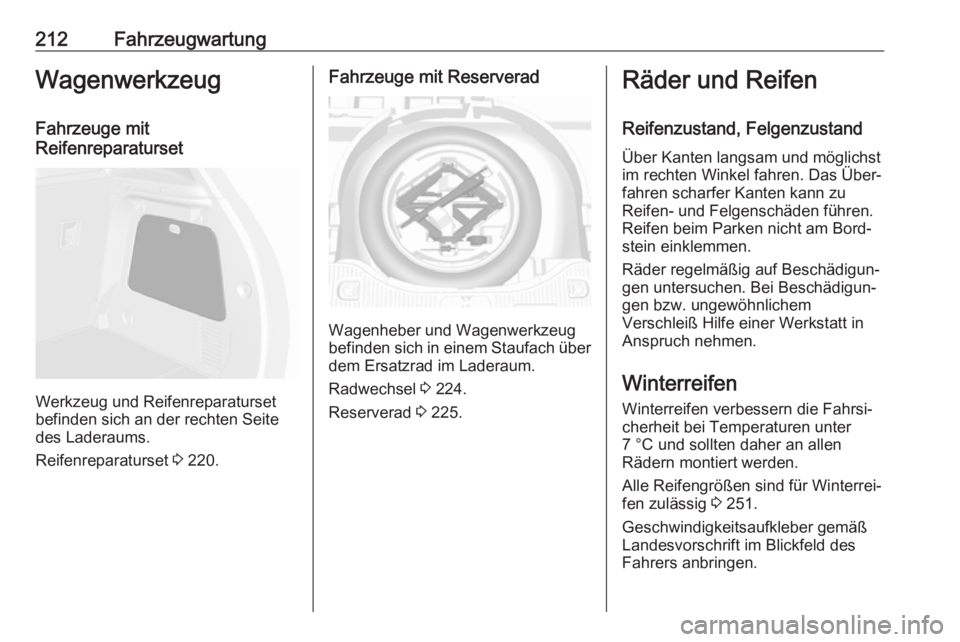

212FahrzeugwartungWagenwerkzeugFahrzeuge mit
Reifenreparaturset
Werkzeug und Reifenreparaturset
befinden sich an der rechten Seite
des Laderaums.
Reifenreparaturset 3 220.
Fahrzeuge mit Reserverad
Wagenheber und Wagenwerkzeug
befinden sich in einem Staufach über
dem Ersatzrad im Laderaum.
Radwechsel 3 224.
Reserverad 3 225.
Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in Anspruch nehmen.
Winterreifen Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 251.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.

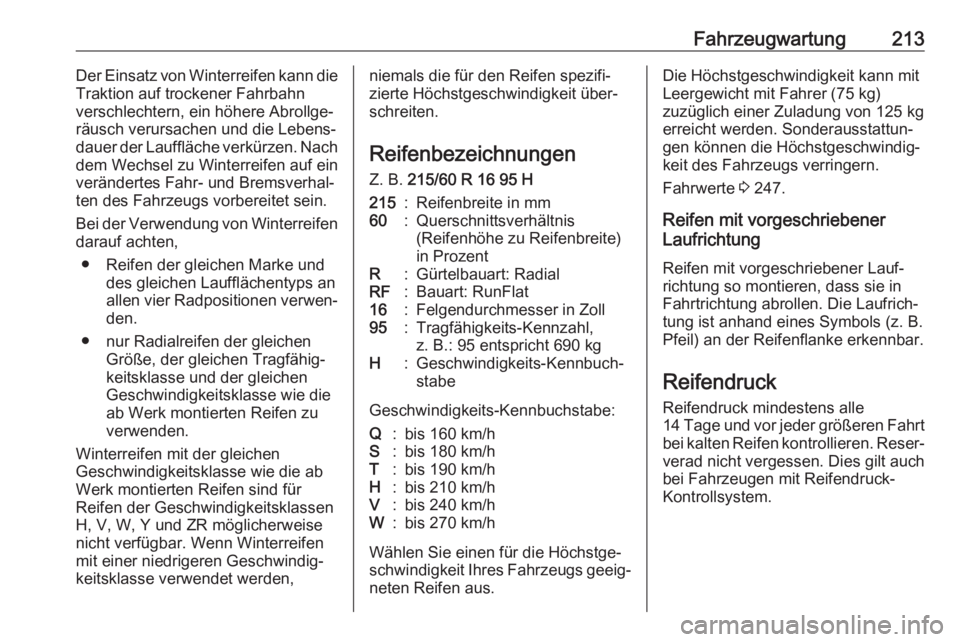

Fahrzeugwartung213Der Einsatz von Winterreifen kann die
Traktion auf trockener Fahrbahn
verschlechtern, ein höhere Abrollge‐
räusch verursachen und die Lebens‐
dauer der Lauffläche verkürzen. Nach
dem Wechsel zu Winterreifen auf ein
verändertes Fahr- und Bremsverhal‐
ten des Fahrzeugs vorbereitet sein.
Bei der Verwendung von Winterreifen
darauf achten,
● Reifen der gleichen Marke und des gleichen Laufflächentyps anallen vier Radpositionen verwen‐ den.
● nur Radialreifen der gleichen Größe, der gleichen Tragfähig‐
keitsklasse und der gleichen
Geschwindigkeitsklasse wie die ab Werk montierten Reifen zu
verwenden.
Winterreifen mit der gleichen
Geschwindigkeitsklasse wie die ab Werk montierten Reifen sind für
Reifen der Geschwindigkeitsklassen
H, V, W, Y und ZR möglicherweise
nicht verfügbar. Wenn Winterreifen
mit einer niedrigeren Geschwindig‐
keitsklasse verwendet werden,niemals die für den Reifen spezifi‐
zierte Höchstgeschwindigkeit über‐
schreiten.
Reifenbezeichnungen
Z. B. 215/60 R 16 95 H215:Reifenbreite in mm60:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in ProzentR:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in Zoll95:Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg)
zuzüglich einer Zuladung von 125 kg erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Fahrwerte 3 247.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐
tung ist anhand eines Symbols (z. B.
Pfeil) an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt bei kalten Reifen kontrollieren. Reser‐
verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.

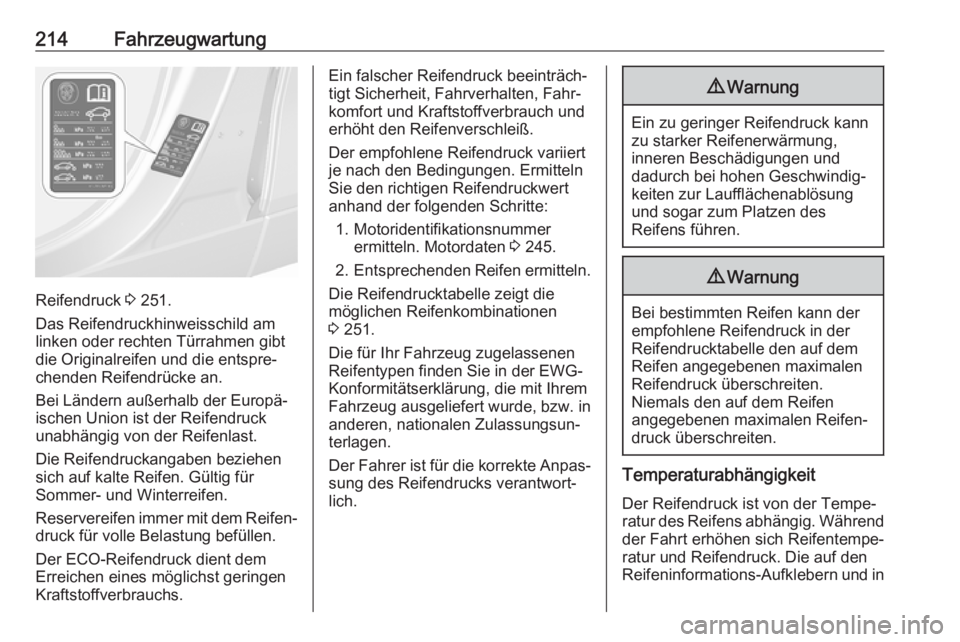

214Fahrzeugwartung
Reifendruck 3 251.
Das Reifendruckhinweisschild am
linken oder rechten Türrahmen gibt
die Originalreifen und die entspre‐
chenden Reifendrücke an.
Bei Ländern außerhalb der Europä‐
ischen Union ist der Reifendruck unabhängig von der Reifenlast.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Der ECO-Reifendruck dient dem
Erreichen eines möglichst geringen
Kraftstoffverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert
anhand der folgenden Schritte:
1. Motoridentifikationsnummer ermitteln. Motordaten 3 245.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die
möglichen Reifenkombinationen
3 251.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in

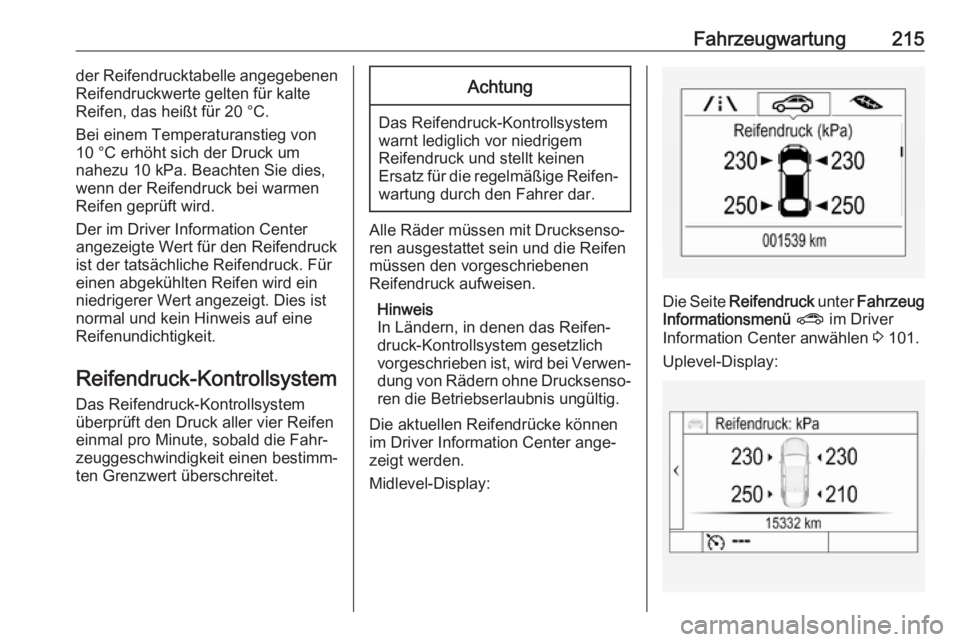

Fahrzeugwartung215der Reifendrucktabelle angegebenen
Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um
nahezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Der im Driver Information Center
angezeigte Wert für den Reifendruck
ist der tatsächliche Reifendruck. Für
einen abgekühlten Reifen wird ein
niedrigerer Wert angezeigt. Dies ist
normal und kein Hinweis auf eine
Reifenundichtigkeit.
Reifendruck-Kontrollsystem Das Reifendruck-Kontrollsystem
überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem
Reifendruck und stellt keinen
Ersatz für die regelmäßige Reifen‐ wartung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen
Reifendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich
vorgeschrieben ist, wird bei Verwen‐ dung von Rädern ohne Drucksenso‐
ren die Betriebserlaubnis ungültig.
Die aktuellen Reifendrücke können
im Driver Information Center ange‐
zeigt werden.
Midlevel-Display:
Die Seite Reifendruck unter Fahrzeug
Informationsmenü ? im Driver
Information Center anwählen 3 101.
Uplevel-Display:

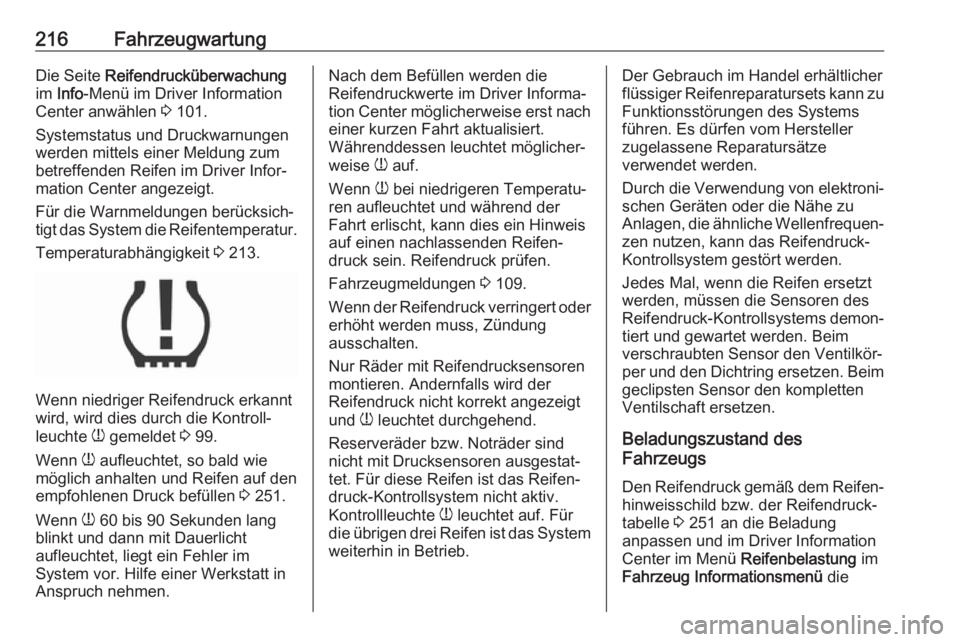

216FahrzeugwartungDie Seite Reifendrucküberwachung
im Info -Menü im Driver Information
Center anwählen 3 101.
Systemstatus und Druckwarnungen
werden mittels einer Meldung zum
betreffenden Reifen im Driver Infor‐
mation Center angezeigt.
Für die Warnmeldungen berücksich‐ tigt das System die Reifentemperatur.
Temperaturabhängigkeit 3 213.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 99.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 251.
Wenn w 60 bis 90 Sekunden lang
blinkt und dann mit Dauerlicht
aufleuchtet, liegt ein Fehler im
System vor. Hilfe einer Werkstatt in Anspruch nehmen.
Nach dem Befüllen werden die
Reifendruckwerte im Driver Informa‐
tion Center möglicherweise erst nach
einer kurzen Fahrt aktualisiert.
Währenddessen leuchtet möglicher‐
weise w auf.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt erlischt, kann dies ein Hinweis
auf einen nachlassenden Reifen‐
druck sein. Reifendruck prüfen.
Fahrzeugmeldungen 3 109.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung
ausschalten.
Nur Räder mit Reifendrucksensoren montieren. Andernfalls wird der
Reifendruck nicht korrekt angezeigt
und w leuchtet durchgehend.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Reifen ist das Reifen‐ druck-Kontrollsystem nicht aktiv.
Kontrollleuchte w leuchtet auf. Für
die übrigen drei Reifen ist das System weiterhin in Betrieb.Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller
zugelassene Reparatursätze
verwendet werden.
Durch die Verwendung von elektroni‐ schen Geräten oder die Nähe zu
Anlagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Beim
verschraubten Sensor den Ventilkör‐
per und den Dichtring ersetzen. Beim geclipsten Sensor den kompletten
Ventilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 251 an die Beladung
anpassen und im Driver Information
Center im Menü Reifenbelastung im
Fahrzeug Informationsmenü die

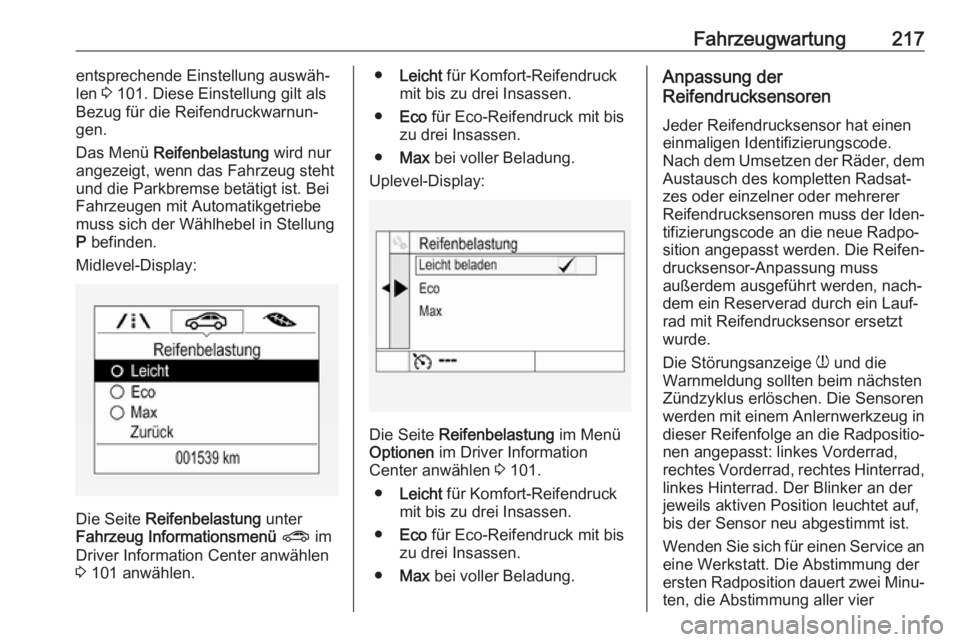

Fahrzeugwartung217entsprechende Einstellung auswäh‐
len 3 101. Diese Einstellung gilt als
Bezug für die Reifendruckwarnun‐
gen.
Das Menü Reifenbelastung wird nur
angezeigt, wenn das Fahrzeug steht und die Parkbremse betätigt ist. Bei
Fahrzeugen mit Automatikgetriebe
muss sich der Wählhebel in Stellung
P befinden.
Midlevel-Display:
Die Seite Reifenbelastung unter
Fahrzeug Informationsmenü ? im
Driver Information Center anwählen
3 101 anwählen.
● Leicht für Komfort-Reifendruck
mit bis zu drei Insassen.
● Eco für Eco-Reifendruck mit bis
zu drei Insassen.
● Max bei voller Beladung.
Uplevel-Display:
Die Seite Reifenbelastung im Menü
Optionen im Driver Information
Center anwählen 3 101.
● Leicht für Komfort-Reifendruck
mit bis zu drei Insassen.
● Eco für Eco-Reifendruck mit bis
zu drei Insassen.
● Max bei voller Beladung.
Anpassung der
Reifendrucksensoren
Jeder Reifendrucksensor hat einen
einmaligen Identifizierungscode.
Nach dem Umsetzen der Räder, dem Austausch des kompletten Radsat‐
zes oder einzelner oder mehrerer
Reifendrucksensoren muss der Iden‐
tifizierungscode an die neue Radpo‐
sition angepasst werden. Die Reifen‐
drucksensor-Anpassung muss
außerdem ausgeführt werden, nach‐
dem ein Reserverad durch ein Lauf‐
rad mit Reifendrucksensor ersetzt
wurde.
Die Störungsanzeige w und die
Warnmeldung sollten beim nächsten
Zündzyklus erlöschen. Die Sensoren
werden mit einem Anlernwerkzeug in
dieser Reifenfolge an die Radpositio‐
nen angepasst: linkes Vorderrad,
rechtes Vorderrad, rechtes Hinterrad, linkes Hinterrad. Der Blinker an der
jeweils aktiven Position leuchtet auf,
bis der Sensor neu abgestimmt ist.
Wenden Sie sich für einen Service an eine Werkstatt. Die Abstimmung der
ersten Radposition dauert zwei Minu‐
ten, die Abstimmung aller vier

218FahrzeugwartungRadpositionen insgesamt fünf Minu‐ten. Wenn der Vorgang länger dauert, wird die Abstimmung abgebrochen
und Sie müssen wieder von vorne
beginnen.
Zum Anpassen der Reifendrucksen‐
soren gehören:
1. Die Parkbremse anziehen.
2. Zündung einschalten.
3. Bei Fahrzeugen mit Automatikge‐
triebe den Wählhebel in Stellung
P bringen.
Bei Fahrzeugen mit Schaltge‐
triebe: Leerlauf einlegen.
4. Durch Drücken von MENU am
Blinkerhebel das Fahrzeug Infor‐
mationsmenü im Driver Informa‐
tion Center anwählen.
5. Mit dem Einstellrädchen zum Reifendruckmenü blättern.

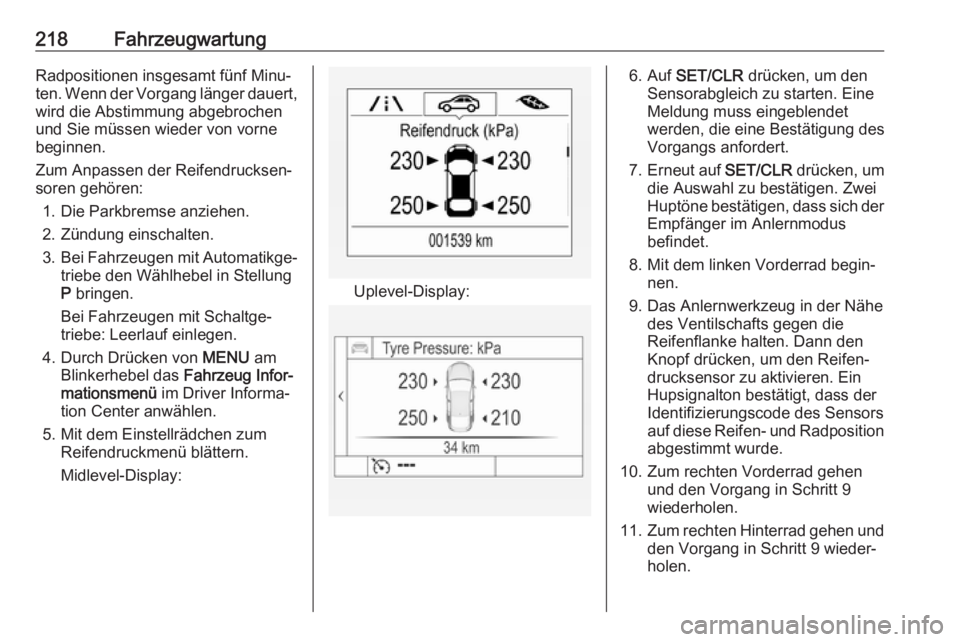

Midlevel-Display:
Uplevel-Display:
6. Auf SET/CLR drücken, um den
Sensorabgleich zu starten. Eine
Meldung muss eingeblendet
werden, die eine Bestätigung des
Vorgangs anfordert.
7. Erneut auf SET/CLR drücken, um
die Auswahl zu bestätigen. Zwei
Huptöne bestätigen, dass sich der Empfänger im Anlernmodus
befindet.
8. Mit dem linken Vorderrad begin‐ nen.
9. Das Anlernwerkzeug in der Nähe des Ventilschafts gegen die
Reifenflanke halten. Dann den
Knopf drücken, um den Reifen‐
drucksensor zu aktivieren. Ein
Hupsignalton bestätigt, dass der
Identifizierungscode des Sensors
auf diese Reifen- und Radposition
abgestimmt wurde.
10. Zum rechten Vorderrad gehen und den Vorgang in Schritt 9
wiederholen.
11. Zum rechten Hinterrad gehen und
den Vorgang in Schritt 9 wieder‐
holen.
