Autóápolás199A járműakkumulátor töltése9Figyelmeztetés
A Stop-start rendszerrel felszerelt
járműveken győződjön meg arról,
hogy a töltési feszültség ne
haladja meg a 14,6 Voltot, amikor
akkumulátortöltőt használ.
Ellenkező esetben a
járműakkumulátor károsodhat.
Segédindítás 3 228.
Figyelmeztető címke
A jelölések jelentése: ● Szikra, nyílt láng használata és a
dohányzás tilos.
● Mindig viseljen védőszemüveget. A
robbanékony gázok vakságot
vagy sérülést okozhatnak.
● Tartsa gyermekektől elzárva az járműakkumulátort.
● A járműakkumulátor kénsavat tartalmaz, mely vakságot vagy
súlyos égési sérüléseket
okozhat.
● További tájékoztatásért tanulmányozza a tulajdonosiútmutatót.
● A járműakkumulátor közelében robbanékony gázok lehetnek
jelen.Dízel üzemanyag rendszer
légtelenítő
Ha az üzemanyagtartály kiürült, a
dízel üzemanyagrendszert
légteleníteni kell. Kapcsolja be a
gyújtást háromszor kb.
15 másodpercre. Kísérelje meg a motor indítását legfeljebb
40 másodpercen keresztül. Ismételje
meg ezt a folyamatot legalább
5 másodperccel később. Ha a motor
továbbra sem indul, kérjen segítséget egy szerviztől.

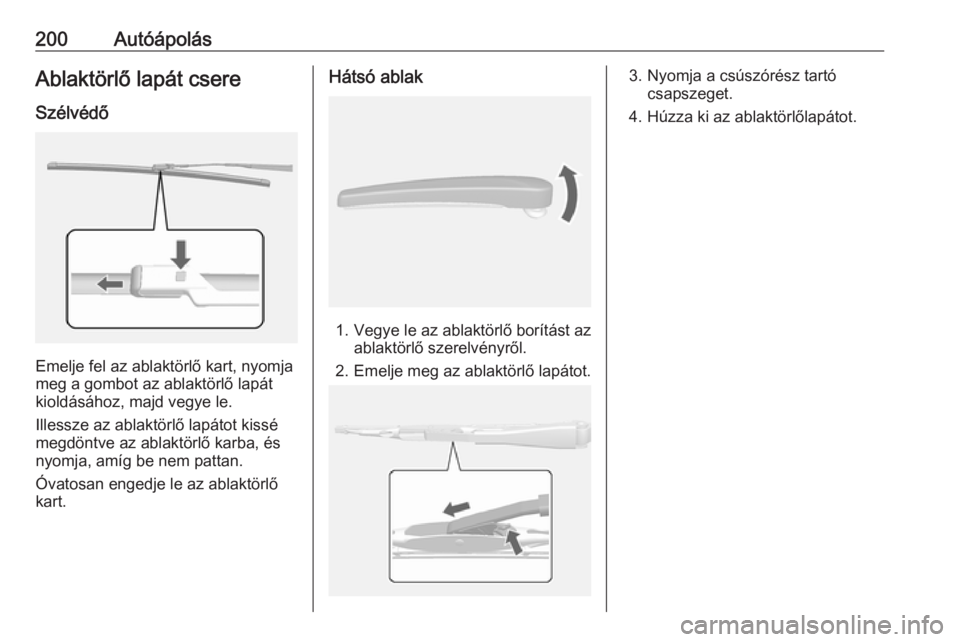

200AutóápolásAblaktörlő lapát csere
Szélvédő
Emelje fel az ablaktörlő kart, nyomja
meg a gombot az ablaktörlő lapát
kioldásához, majd vegye le.
Illessze az ablaktörlő lapátot kissé
megdöntve az ablaktörlő karba, és
nyomja, amíg be nem pattan.
Óvatosan engedje le az ablaktörlő
kart.
Hátsó ablak
1. Vegye le az ablaktörlő borítást az ablaktörlő szerelvényről.
2. Emelje meg az ablaktörlő lapátot.
3. Nyomja a csúszórész tartó csapszeget.
4. Húzza ki az ablaktörlőlapátot.

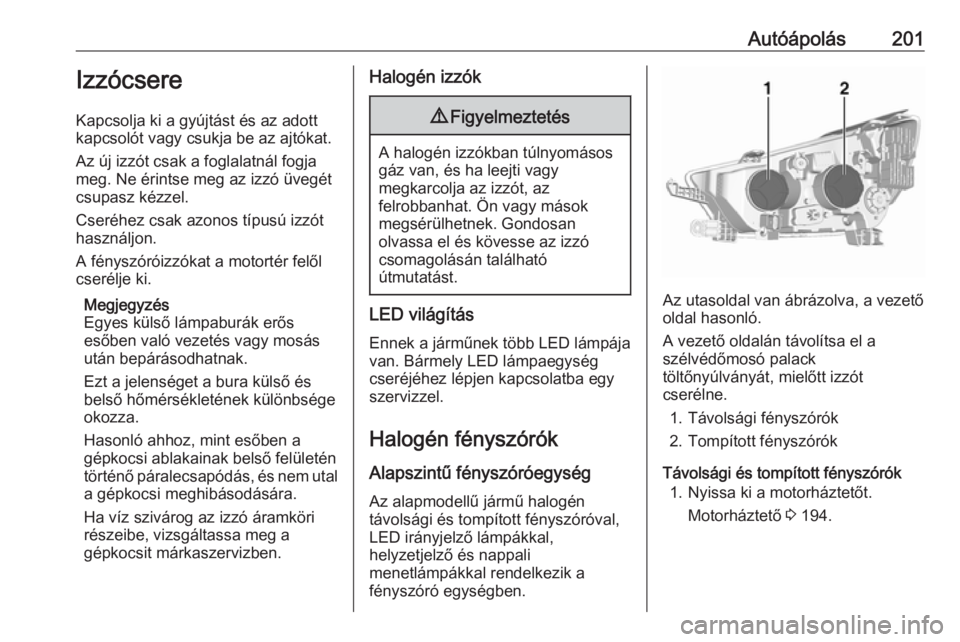

Autóápolás201Izzócsere
Kapcsolja ki a gyújtást és az adott
kapcsolót vagy csukja be az ajtókat.
Az új izzót csak a foglalatnál fogja
meg. Ne érintse meg az izzó üvegét csupasz kézzel.
Cseréhez csak azonos típusú izzót
használjon.
A fényszóróizzókat a motortér felől
cserélje ki.
Megjegyzés
Egyes külső lámpaburák erős
esőben való vezetés vagy mosás
után bepárásodhatnak.
Ezt a jelenséget a bura külső és belső hőmérsékletének különbsége
okozza.
Hasonló ahhoz, mint esőben a
gépkocsi ablakainak belső felületén
történő páralecsapódás, és nem utal a gépkocsi meghibásodására.
Ha víz szivárog az izzó áramköri
részeibe, vizsgáltassa meg a
gépkocsit márkaszervizben.Halogén izzók9 Figyelmeztetés
A halogén izzókban túlnyomásos
gáz van, és ha leejti vagy
megkarcolja az izzót, az
felrobbanhat. Ön vagy mások
megsérülhetnek. Gondosan
olvassa el és kövesse az izzó
csomagolásán található
útmutatást.
LED világítás
Ennek a járműnek több LED lámpája
van. Bármely LED lámpaegység
cseréjéhez lépjen kapcsolatba egy
szervizzel.
Halogén fényszórók Alapszintű fényszóróegység
Az alapmodellű jármű halogén
távolsági és tompított fényszóróval,
LED irányjelző lámpákkal,
helyzetjelző és nappali
menetlámpákkal rendelkezik a
fényszóró egységben.Az utasoldal van ábrázolva, a vezető
oldal hasonló.
A vezető oldalán távolítsa el a
szélvédőmosó palack
töltőnyúlványát, mielőtt izzót
cserélne.
1. Távolsági fényszórók
2. Tompított fényszórók
Távolsági és tompított fényszórók 1. Nyissa ki a motorháztetőt.
Motorháztető 3 194.

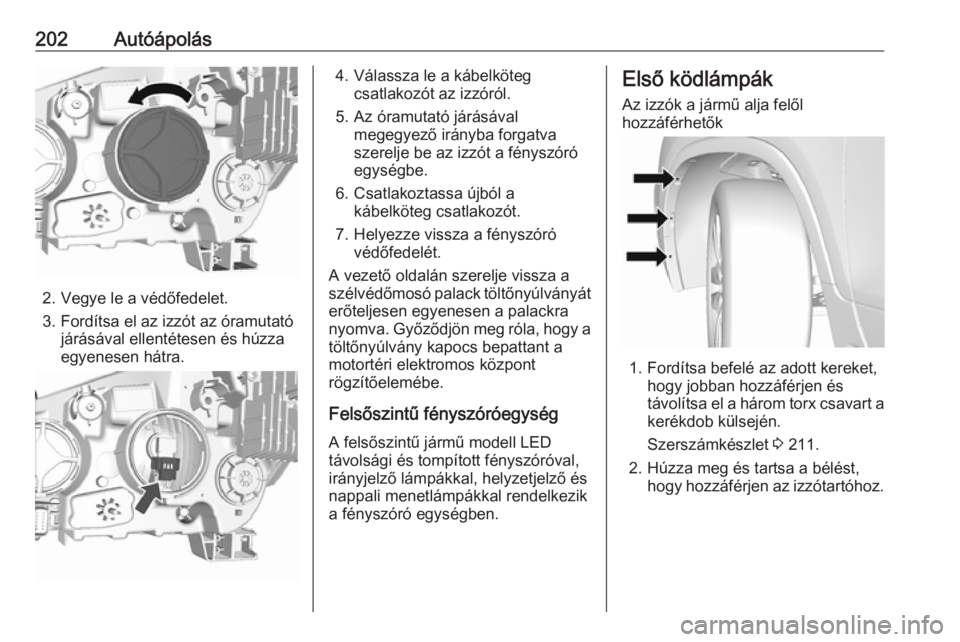

202Autóápolás
2. Vegye le a védőfedelet.
3. Fordítsa el az izzót az óramutató járásával ellentétesen és húzza
egyenesen hátra.
4. Válassza le a kábelköteg csatlakozót az izzóról.
5. Az óramutató járásával megegyező irányba forgatva
szerelje be az izzót a fényszóró
egységbe.
6. Csatlakoztassa újból a kábelköteg csatlakozót.
7. Helyezze vissza a fényszóró védőfedelét.
A vezető oldalán szerelje vissza a
szélvédőmosó palack töltőnyúlványát
erőteljesen egyenesen a palackra
nyomva. Győződjön meg róla, hogy a töltőnyúlvány kapocs bepattant a
motortéri elektromos központ
rögzítőelemébe.
Felsőszintű fényszóróegység
A felsőszintű jármű modell LED
távolsági és tompított fényszóróval,
irányjelző lámpákkal, helyzetjelző és
nappali menetlámpákkal rendelkezik
a fényszóró egységben.Első ködlámpák
Az izzók a jármű alja felől
hozzáférhetők
1. Fordítsa befelé az adott kereket, hogy jobban hozzáférjen és
távolítsa el a három torx csavart a
kerékdob külsején.
Szerszámkészlet 3 211.
2. Húzza meg és tartsa a bélést, hogy hozzáférjen az izzótartóhoz.

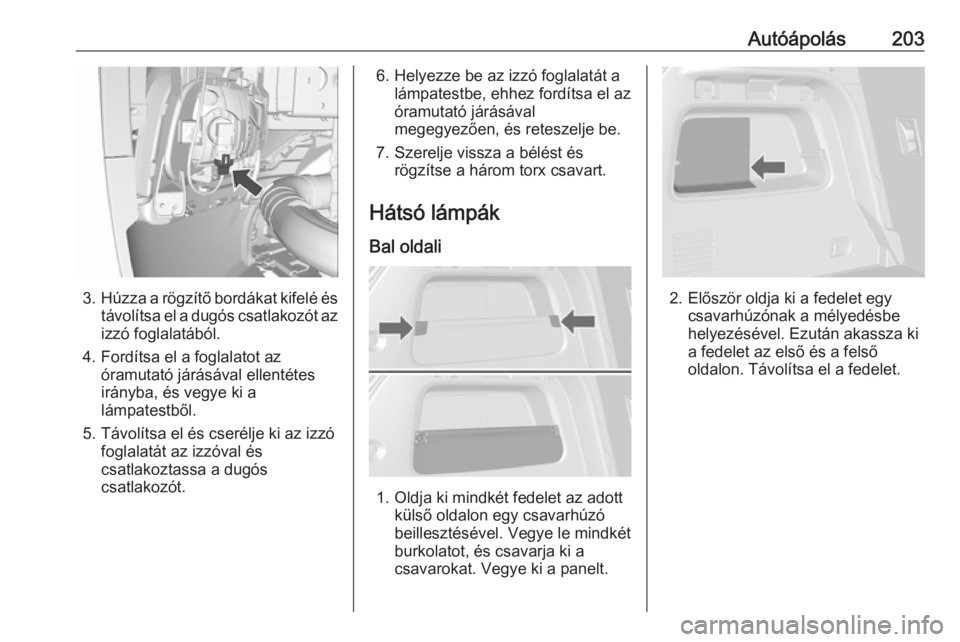

Autóápolás203
3.Húzza a rögzítő bordákat kifelé és
távolítsa el a dugós csatlakozót az izzó foglalatából.
4. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
5. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
6. Helyezze be az izzó foglalatát a lámpatestbe, ehhez fordítsa el az
óramutató járásával
megegyezően, és reteszelje be.
7. Szerelje vissza a bélést és rögzítse a három torx csavart.
Hátsó lámpák Bal oldali
1. Oldja ki mindkét fedelet az adott külső oldalon egy csavarhúzó
beillesztésével. Vegye le mindkét
burkolatot, és csavarja ki a
csavarokat. Vegye ki a panelt.
2. Először oldja ki a fedelet egy csavarhúzónak a mélyedésbe
helyezésével. Ezután akassza ki
a fedelet az első és a felső
oldalon. Távolítsa el a fedelet.

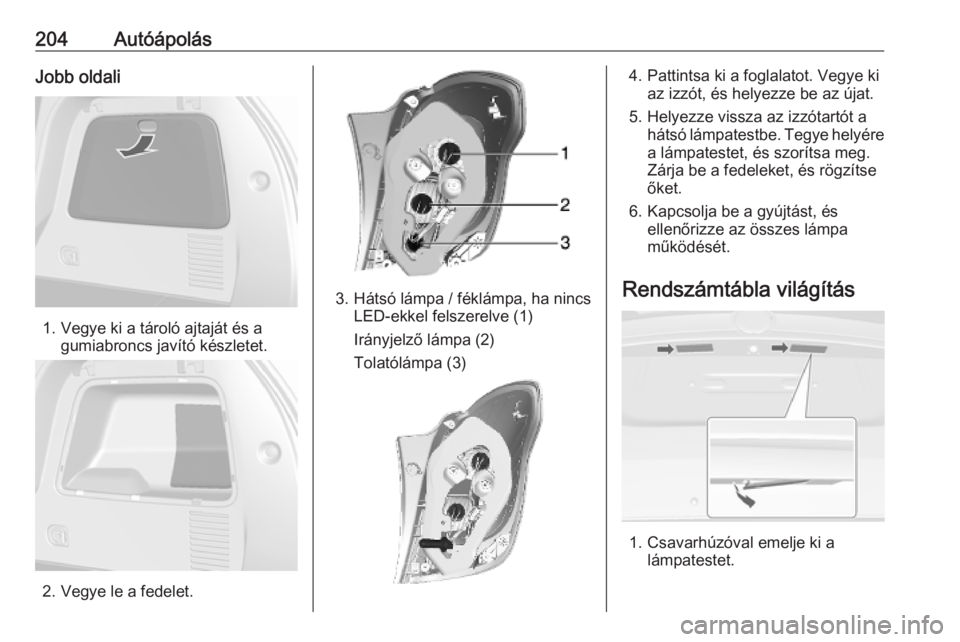

204AutóápolásJobb oldali
1. Vegye ki a tároló ajtaját és agumiabroncs javító készletet.
2. Vegye le a fedelet.
3. Hátsó lámpa / féklámpa, ha nincsLED-ekkel felszerelve (1)
Irányjelző lámpa (2)
Tolatólámpa (3)
4. Pattintsa ki a foglalatot. Vegye ki az izzót, és helyezze be az újat.
5. Helyezze vissza az izzótartót a hátsó lámpatestbe. Tegye helyére
a lámpatestet, és szorítsa meg.
Zárja be a fedeleket, és rögzítse
őket.
6. Kapcsolja be a gyújtást, és ellenőrizze az összes lámpa
működését.
Rendszámtábla világítás
1. Csavarhúzóval emelje ki a lámpatestet.

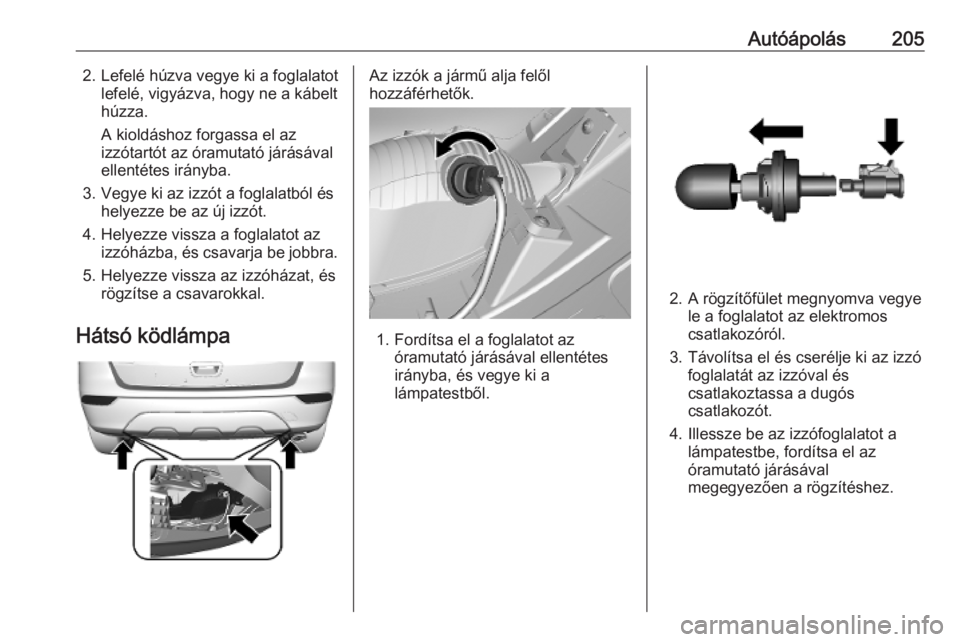

Autóápolás2052. Lefelé húzva vegye ki a foglalatotlefelé, vigyázva, hogy ne a kábelt
húzza.
A kioldáshoz forgassa el az
izzótartót az óramutató járásával
ellentétes irányba.
3. Vegye ki az izzót a foglalatból és helyezze be az új izzót.
4. Helyezze vissza a foglalatot az izzóházba, és csavarja be jobbra.
5. Helyezze vissza az izzóházat, és rögzítse a csavarokkal.
Hátsó ködlámpaAz izzók a jármű alja felől
hozzáférhetők.
1. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
2. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
3. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
4. Illessze be az izzófoglalatot a lámpatestbe, fordítsa el az
óramutató járásával
megegyezően a rögzítéshez.

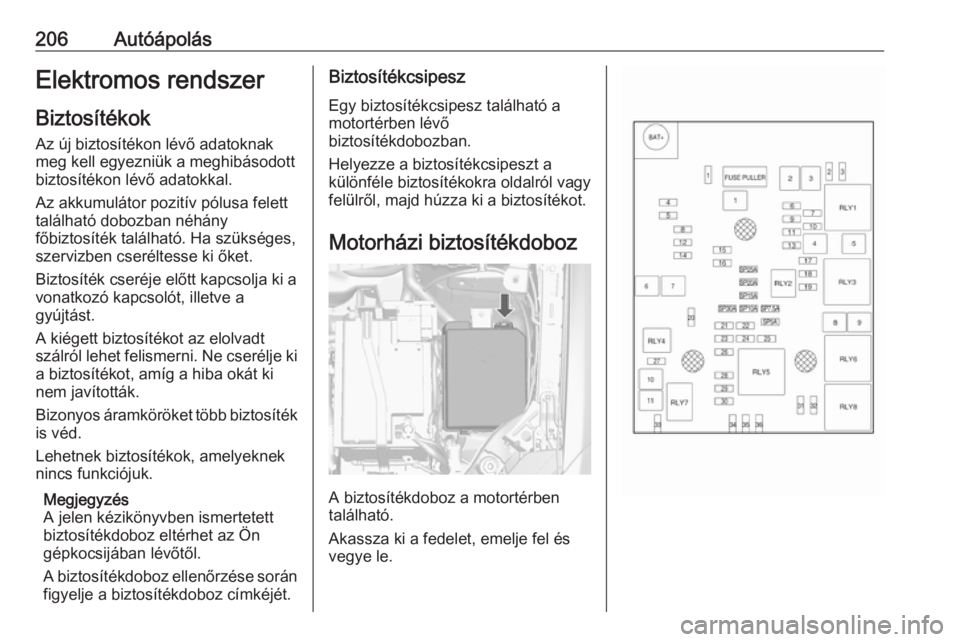

206AutóápolásElektromos rendszerBiztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Az akkumulátor pozitív pólusa felett
található dobozban néhány
főbiztosíték található. Ha szükséges,
szervizben cseréltesse ki őket.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Megjegyzés
A jelen kézikönyvben ismertetett
biztosítékdoboz eltérhet az Ön
gépkocsijában lévőtől.
A biztosítékdoboz ellenőrzése során
figyelje a biztosítékdoboz címkéjét.Biztosítékcsipesz
Egy biztosítékcsipesz található a
motortérben lévő
biztosítékdobozban.
Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortérben
található.
Akassza ki a fedelet, emelje fel és
vegye le.

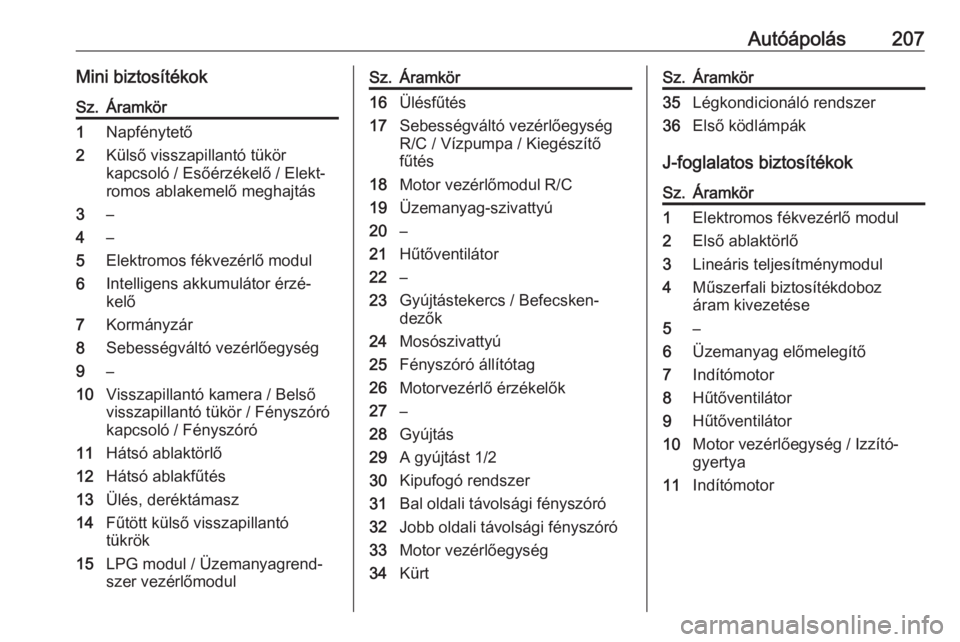

Autóápolás207Mini biztosítékokSz.Áramkör1Napfénytető2Külső visszapillantó tükör
kapcsoló / Esőérzékelő / Elekt‐
romos ablakemelő meghajtás3–4–5Elektromos fékvezérlő modul6Intelligens akkumulátor érzé‐
kelő7Kormányzár8Sebességváltó vezérlőegység9–10Visszapillantó kamera / Belső
visszapillantó tükör / Fényszóró
kapcsoló / Fényszóró11Hátsó ablaktörlő12Hátsó ablakfűtés13Ülés, deréktámasz14Fűtött külső visszapillantó
tükrök15LPG modul / Üzemanyagrend‐
szer vezérlőmodulSz.Áramkör16Ülésfűtés17Sebességváltó vezérlőegység
R/C / Vízpumpa / Kiegészítő
fűtés18Motor vezérlőmodul R/C19Üzemanyag-szivattyú20–21Hűtőventilátor22–23Gyújtástekercs / Befecsken‐
dezők24Mosószivattyú25Fényszóró állítótag26Motorvezérlő érzékelők27–28Gyújtás29A gyújtást 1/230Kipufogó rendszer31Bal oldali távolsági fényszóró32Jobb oldali távolsági fényszóró33Motor vezérlőegység34KürtSz.Áramkör35Légkondicionáló rendszer36Első ködlámpák
J-foglalatos biztosítékok
Sz.Áramkör1Elektromos fékvezérlő modul2Első ablaktörlő3Lineáris teljesítménymodul4Műszerfali biztosítékdoboz
áram kivezetése5–6Üzemanyag előmelegítő7Indítómotor8Hűtőventilátor9Hűtőventilátor10Motor vezérlőegység / Izzító‐
gyertya11Indítómotor

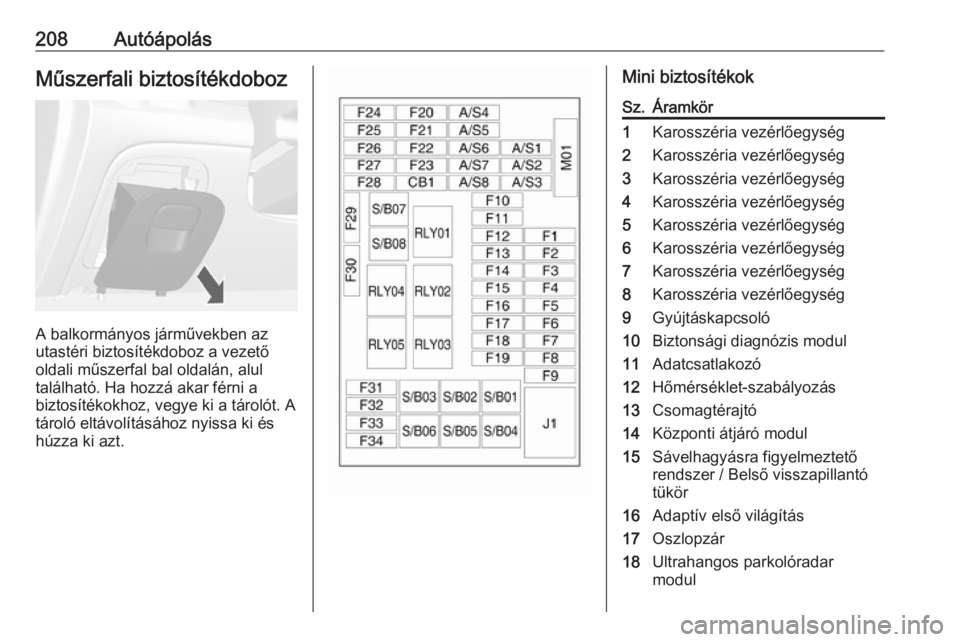

208AutóápolásMűszerfali biztosítékdoboz
A balkormányos járművekben az
utastéri biztosítékdoboz a vezető
oldali műszerfal bal oldalán, alul
található. Ha hozzá akar férni a
biztosítékokhoz, vegye ki a tárolót. A tároló eltávolításához nyissa ki és
húzza ki azt.
Mini biztosítékokSz.Áramkör1Karosszéria vezérlőegység2Karosszéria vezérlőegység3Karosszéria vezérlőegység4Karosszéria vezérlőegység5Karosszéria vezérlőegység6Karosszéria vezérlőegység7Karosszéria vezérlőegység8Karosszéria vezérlőegység9Gyújtáskapcsoló10Biztonsági diagnózis modul11Adatcsatlakozó12Hőmérséklet-szabályozás13Csomagtérajtó14Központi átjáró modul15Sávelhagyásra figyelmeztető
rendszer / Belső visszapillantó
tükör16Adaptív első világítás17Oszlopzár18Ultrahangos parkolóradar
modul
