Conservação do veículo2096.Inserir o casquilho da lâmpada no
reflector, rodando para a direita e
encaixar.
7. Voltar a montar o forro e apertar os três parafusos torx.
Luzes traseiras
Lado esquerdo
1. Desencaixar as duas coberturas no lado exterior correspondente
inserindo uma chave de
parafusos. Retirar as duas
tampas e desapertar os
parafusos. Retirar o painel.
2. Desencaixar primeiro a cobertura inserindo uma chave de
parafusos na reentrância. Em
seguida, desencaixar a cobertura
no lado frontal e superior. Retirar
a cobertura.
Lado direito
1. Retirar a porta de arrumação e o kit de reparação de pneus.
2. Retirar a tampa.

210Conservação do veículo
3. Luz traseira/stop, se não estiverequipado com LED (1)
Luz de mudança de direção (2)
Luz de reserva (3)
4. Retirar o suporte da lâmpada. Retirar e substituir a lâmpada.
5. Inserir o suporte da lâmpada no grupo óptico traseiro. Montar o
grupo óptico traseiro na
carroçaria e apertar. Fechar as
tampas e encaixar.
6. Ligar a ignição, accionar e verificar todos os faróis.
Luz da chapa de matrícula
1. Retirar a lâmpada para fora com uma chave de fendas.
2. Retirar o alojamento da lâmpada para baixo, com cuidado para nãopuxar o cabo.
Rodar o suporte da lâmpada paraa esquerda para desengatar.
3. Retirar a lâmpada do suporte e substituí-la.
4. Colocar o suporte da lâmpada no alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
5. Inserir o alojamento da lâmpada e
prendê-lo utilizando uma chave
de fendas.
Luz de nevoeiro traseira
As lâmpadas estão acessíveis a
partir da parte inferior do veículo.

Conservação do veículo211
1. Rodar o casquilho da lâmpadapara a esquerda e retirá-lo do
refletor.
2. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
4. Inserir o casquilho da lâmpada no
reflector e rodar no sentido
horário para engatar.Instalação elétrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Numa caixa por cima do terminal
positivo da bateria encontram-se
alguns fusíveis principais. Se
necessário mande-os substituir numa oficina.
Antes de se substituir um fusível, desligar o respectivo interruptor e a
ignição.
Um fusível fundido terá um fio
derretido. Não substituir o fusível
enquanto não se corrigir o que levou
a que se fundisse.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.

212Conservação do veículoAdvertência
Nem todas as descrições da caixa
de fusíveis contidas neste manual
se aplicam ao seu veículo.
Ao verificar a caixa de fusíveis,
consultar a etiqueta da caixa de
fusíveis.
Extractor de fusíveis
Um extractor de fusíveis encontra-se
na caixa de fusíveis no
compartimento do motor.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima ou da parte lateral e retirar o fusível.Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se no
compartimento do motor.
Desencaixar a tampa, levantar para
cima e retirar.

Conservação do veículo213Mini FusíveisN.ºCircuito1Tecto de abrir2Interruptor dos espelhos retrovi‐sores exteriores / Sensor de
chuva / Acionamento eletrónico
dos vidros3–4–5Módulo de comando do travão
eléctrico6Sensor da bateria inteligente7Fecho da coluna de direção8Módulo de controlo da caixa de
velocidades9–10Câmara traseira / Espelho retro‐
visor interior / Interruptor dos
faróis / Farol11Limpa-vidros do óculo traseiro12Óculo traseiro aquecidoN.ºCircuito13Banco, apoio lombar14Espelhos retrovisores exteriores aquecidos15Módulo GPL / Módulo de
controlo do sistema de combus‐
tível16Aquecimento dos assentos17Controlo à distância do módulo
de comando da caixa de veloci‐
dades / Bomba de água / Aque‐
cimento auxiliar18Controlo à distância do módulo
de comando do motor19Bomba do combustível20–21Ventoinha de arrefecimento22–23Bobina de ignição / Injetores24Bomba do líquido de lavar25Acionador dos faróisN.ºCircuito26Sensores de controlo do motor27–28Ignição29Ignição 1/230Sistema de escape31Máximos esquerdos32Máximos direitos33Módulo de controlo do motor34Buzina35Sistema de ar condicionado36Farol de nevoeiro dianteiro

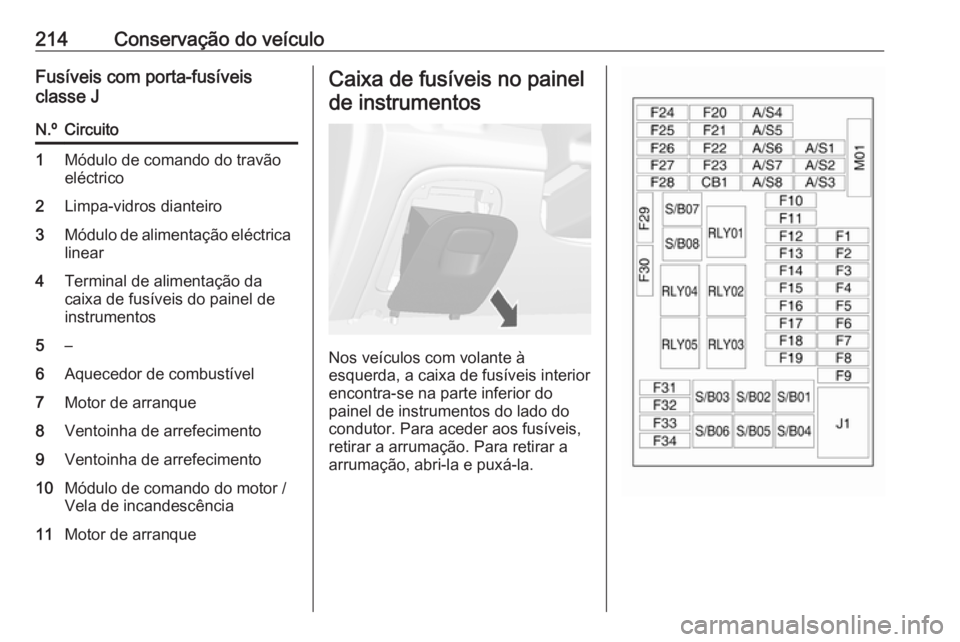

214Conservação do veículoFusíveis com porta-fusíveis
classe JN.ºCircuito1Módulo de comando do travão
eléctrico2Limpa-vidros dianteiro3Módulo de alimentação eléctrica
linear4Terminal de alimentação da
caixa de fusíveis do painel de
instrumentos5–6Aquecedor de combustível7Motor de arranque8Ventoinha de arrefecimento9Ventoinha de arrefecimento10Módulo de comando do motor /
Vela de incandescência11Motor de arranqueCaixa de fusíveis no painel
de instrumentos
Nos veículos com volante à
esquerda, a caixa de fusíveis interior
encontra-se na parte inferior do
painel de instrumentos do lado do condutor. Para aceder aos fusíveis,retirar a arrumação. Para retirar a
arrumação, abri-la e puxá-la.

Conservação do veículo215Mini FusíveisN.ºCircuito1Módulo de controlo da carro‐
çaria2Módulo de controlo da carro‐
çaria3Módulo de controlo da carro‐
çaria4Módulo de controlo da carro‐
çaria5Módulo de controlo da carro‐
çaria6Módulo de controlo da carro‐
çaria7Módulo de controlo da carro‐
çaria8Módulo de controlo da carro‐
çaria9Interruptor da ignição10Módulo de diagnóstico de segu‐ rançaN.ºCircuito11Conector da ligação de dados12Controlo da climatização13Porta traseira14Módulo de acesso central15Aviso de desvio de trajetória /
Espelho retrovisor interior16Iluminação dianteira adaptável17Bloqueio da coluna da direcção18Módulo de sensores de estacio‐ namento ultrassónicos19Módulo de controlo da carro‐
çaria / Comando da tensão regu‐ lada20Volante21–22Isqueiro / Tomada auxiliar de CC(dianteira)23Isqueiro / Tomada auxiliar de CC
(consola central traseira)N.ºCircuito24Sobresselente25Módulo dos serviços de telemá‐
tica26Volante aquecido27Conjunto do painel de instru‐
mentos / Sistema de informação
e lazer / Interruptor do aqueci‐
mento auxiliar28Tomada do reboque29Visor de informação / Sistema
de informação e lazer30Módulo de controlo da caixa de
velocidades31Conjunto de instrumentos32Sistema de informação e lazer33Tomada do reboque34Módulo de entrada passiva /
arranque passivo

216Conservação do veículoFusíveis S/BN.ºCircuito01Interruptor do banco elétrico02Sobresselente03Accionamento electrónico dos
vidros dianteiros04Accionamento electrónico dos
vidros traseiros05Modo logístico06Interruptor do banco elétrico07Sobresselente08Sobresselente
Fusível Midi
N.ºCircuitoM01PTCCaixa de fusíveis na
bagageira
Situado no lado esquerdo do
compartimento traseiro.
Para aceder aos fusíveis, retirar a
tampa.

Conservação do veículo217Mini FusíveisN.ºCircuito1Amplificador2Tracção integral3–4Redução catalítica selectiva5Redução catalítica selectiva6Redução catalítica selectiva7Redução catalítica selectiva8Sobresselente9Sobresselente10Sobresselente11–12Sobresselente13–14–15Sobresselente16–N.ºCircuito17–18–
Fusíveis S/B
N.ºCircuito1Transformador CC/CC de
400 W2Transformador CC/CC de
400 W3–4–5–6–7–8–9–Ferramentas do veículo
Ferramentas Veículos com kit de reparação de
pneus
As ferramentas e o kit de reparação
de pneus encontram-se no lado
direito da bagageira.
Kit de reparação dos pneus 3 226.

218Conservação do veículoVeículos com roda sobresselente
O macaco e as ferramentas
encontram-se num compartimento de arrumação na bagageira por cima da
roda sobresselente.
Mudança das rodas 3 230.
Roda sobresselente 3 231.
Rodas
Estado dos pneus e jantes
Passar pelas beiras da estrada
devagar e, se possível, em ângulo
recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não entalar os pneus contra os passeios
ao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer à ajuda
de uma oficina em caso de danos ou
desgaste invulgar.
Pneus de inverno
Os pneus de Inverno aumentam a
segurança de condução a
temperaturas inferiores a 7 °C e, por
conseguinte, deverão ser montados
em todas as rodas.
São permitidas todas as medidas de
pneus como pneus de Inverno
3 258.De acordo com a legislação nacional
de cada país, colocar a etiqueta de
velocidade dentro do campo de visão
do condutor.
A utilização de pneus de inverno
poderá resultar na diminuição da
tração em estrada seca, no aumento
do ruído em estrada e numa menor
vida útil do rasto. Depois de mudar
para pneus de inverno, estar atento a mudanças no comportamento e na
travagem do veículo.
Se forem utilizados pneus de inverno,
garantir que são utilizados
● pneus da mesma marca e tipo de
rasto nas quatro posições das
rodas.
● apenas pneus radiais do mesmo tamanho, intervalo de carga evelocidade nominal dos pneus
equipados de origem na fábrica.
Pneus de inverno da mesma
velocidade nominal dos pneus
equipados de origem na fábrica
poderão não estar disponíveis para
pneus com classificação de
velocidade H, V , W , Y e ZR . Se forem
utilizados pneus de inverno com uma
