Arrumação69
2. Fixar o suporte de montagemcurto ao quadro da bicicleta.
Rodar o manípulo para a direita
para apertar.
3. Prender ambas as rodas das bicicletas nos nichos previstos
usando cintos de retenção.
4. Verificar que a bicicleta está bem fixa.Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
Fixação do adaptador
Quando transportar mais de uma bicicleta, o adaptador tem de ser fixo.
1. Colocar o adaptador no sistema de suporte traseiro, conforme
ilustrado.
2. Rodar a alavanca ( 1) para a frente
e segurá-la e, em seguida, baixar o adaptador ( 2) na traseira.
3. Soltar a alavanca e verificar se o adaptador esta fixamente
encaixado.

70Arrumação
4. Passar a correia fixada aoadaptador por baixo da alavanca
ao rebater o sistema de suporte
traseiro. Apertar o cinto.
Fixação de bicicletas adicionais
A fixação de bicicletas adicionais é feita de forma semelhante à da
primeira bicicleta. Além disso, deve
ter-se em atenção o seguinte:
1. Antes de se colocar a bicicleta, deve desdobrar-se sempre os
nichos para as rodas da bicicleta
seguinte, se necessário.
2. Rodar sempre os pedais para a posição adequada antes de
colocar a bicicleta.3. Posicionar as bicicletas no sistema de suporte traseiro
alinhadas de forma alternada
para a esquerda e para a direita.
4. Alinhar as bicicletas com a bicicleta que foi fixada
anteriormente. Os cubos das
rodas das bicicletas não podem
tocar-se.
5. Fixar as bicicletas com suportes de montagem e cintos de
retenção, tal como descrito para a
primeira bicicleta. Os suportes de
montagem devem ser fixados em
paralelo.
Utilizar o suporte de montagem
comprido para fixar a segunda
bicicleta ao sistema de suporte.
Utilizar o suporte de montagem
acessório curto para fixar a
terceira bicicleta. O suporte tem
de ser fixo entre os quadros da
segunda e terceira bicicletas.

Arrumação71
6. Além disso, prender ambas asrodas da terceira bicicleta nos
encaixes das rodas utilizando as
cintas tensoras.
Recomenda-se a fixação de um sinal
de aviso na bicicleta mais à
retaguarda para aumentar a
visibilidade.
Dobrar o sistema de suporte traseiro
para trás
O sistema de suporte traseiro pode
ser rebatido para ter acesso à
bagageira.
● Sem adaptador fixado:
Pressionar a alavanca ( 1) para
desengatá-la e segurá-la.
Puxar o suporte ( 2) para trás
para dobrar o sistema de suporte
traseiro.
● Com adaptador fixado:
9 Aviso
Cuidado ao desengatar o sistema
de suporte traseiro, pois este
inclina para trás. Risco de
ferimentos.
Segurar no quadro ( 1) da última
bicicleta com uma mão e puxar a
argola ( 2) para desengatar.
Segurar a última bicicleta com
ambas as mãos e dobrar o
sistema de suporte traseiro para
trás.
Para aumentar a visibilidade, as luzes traseiras do veículo são
activadas quando o sistema de
suporte traseiro é dobrado para trás.

72Arrumação9Aviso
Ao dobrar o sistema de suporte
traseiro novamente para a frente,
garantir que o sistema fica
engatado firmemente.
Remover as bicicletas
Desatar as cintas nos pneus de
ambas as bicicletas.
Rodar no sentido anti-horário e
remover os suportes de montagem.
Separação do adaptador
Separar o adaptador antes de
remover a bicicleta no sistema de suporte traseiro.
1. Dobrar os nichos para as rodas.
2. Desapertar o cinto.
3. Rodar a alavanca ( 1) para a frente
e segurá-la.
4. Levantar o adaptador ( 2) na
traseira e removê-lo.
Desmontagem do suporte para
bicicletas
Premir o botão ( 1) e remover a
secção superior do suporte ( 2).

Arrumação73Premir o botão (1) e recolocar o
suporte ( 2).
Dispor os suportes de montagem
conforme ilustrado.
Girar o manípulo ( 1) para os lados
para desbloquear e levantar o
suporte ( 2).
Dobrar o suporte para trás e em
seguida pressioná-lo para a frente
até parar ( 1).
Pressionar o suporte para baixo na
traseira ( 2).
Dobrar o nicho para as rodas
Dobrar o nicho para as rodas. Apertar as cintas.Arrumar os cintos de retenção
correctamente.
Destrancar o sistema de transporte
traseiro

74ArrumaçãoRodar ambas as alavancas de
engate para dentro até onde for
possível. Apertar as cintas.
Recolher as luzes traseiras
Remover ambos os pinos. Puxar as
luzes traseiras para fora do retentor e colocá-las na posição de arrumação.
Pressionar as luzes traseiras para
dentro do retentor (1). Inserir os pinos
nos orifícios designados do retentor e das luzes traseiras (2).
Advertência
Verificar se as luzes traseiras do
veículo funcionam corretamente.
Dobrar o suporte da placa da
matrícula
Levantar o suporte da placa da
matrícula e dobrá-lo para a frente.
Reinserir o sistema de suporte
traseiroAtenção
Garantir que todas as peças
rebatíveis, p. ex. as cavidades das
rodas sobresselentes e os
suportes de montagem, estão
arrumadas corretamente. Caso
contrário, o sistema de suporte
traseiro poderá ser danificado ao
tentar recolhê-lo.
Pressionar a alavanca de desengate
para cima e segurá-la. Levantar o
sistema ligeiramente e pressioná-lo
na saliência até encaixar.
A alavanca solta deverá voltar à
posição original.
9 Aviso
Se não for possível engatar
corretamente o sistema, procurar
assistência numa oficina.

Arrumação75Bagageira
Expansão da bagageiraAtenção
Rebater primeiro o assento do banco traseiro antes de rebater o
encosto do banco traseiro.
O incumprimento poderá resultar em danos no banco traseiro.
1. Empurrar os encostos de cabeça para baixo, pressionando a
lingueta.
Advertência
Para garantir espaço suficiente para
a utilização do assento do banco
traseiro, deslizar o banco dianteiro
para a frente e regular o encosto do banco dianteiro para a vertical.
2. Puxar a laçada por baixo do assento do banco e rebater o
assento.
3. Puxar a alavanca de desengate sobre o encosto do banco
traseiro.
4. Rebater o encosto para a frente e
para baixo.

76Arrumação5. Colocar os cintos de segurançados bancos exteriores nas
corrediças dos cintos.
Para voltar a colocar o encosto do
banco na posição original, puxar o cinto de segurança para fora das
guias do cinto e levantar o encosto.
Empurrar o encosto firmemente para
a respectiva posição.9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemencaixados na devida posição
antes de iniciar a condução. A
incorrecta fixação dos encostos
poderá provocar ferimentos ou
danos na carga ou no veículo no
caso de uma travagem brusca ou
colisão.
Garantir que os cintos de segurança
não ficaram entalados pelo trinco do
encosto.
O cinto de segurança traseiro central
pode bloquear quando se levanta o
encosto do banco. Se isso acontecer, deixar o cinto de segurança enrolar
completamente e repetir a operação.
Se o cinto de segurança continuar
bloqueado, rebater o assento do
banco e tentar novamente.
Para colocar novamente o assento
do banco traseiro, colocar a parte
traseira do assento na posição
original, tendo o cuidado de não
deixar que as correias dos fechos dos
cintos de segurança fiquem torcidas
ou presas sob o assento, e em
seguida pressionar a parte dianteira
do assento do banco até engatar.Atenção
Ao repor o encosto do banco
traseiro na posição vertical,
colocar o cinto de segurança e
fivelas do cinto de segurança
traseiro entre o encosto do banco
traseiro e um assento. Certificar-
-se que o cinto e as fivelas do cinto
de segurança do banco traseiro
não ficam entalados por baixo do
assento do banco traseiro.
Garantir que os cintos de
segurança não estão torcidos ou
entalados nos encostos do banco
traseiro e estão nas respetivas
posições corretas.
Cobertura da bagageira
Não colocar quaisquer objectos na
tampa.
Remoção
Desenganchar as cintas de fixação
da porta traseira.

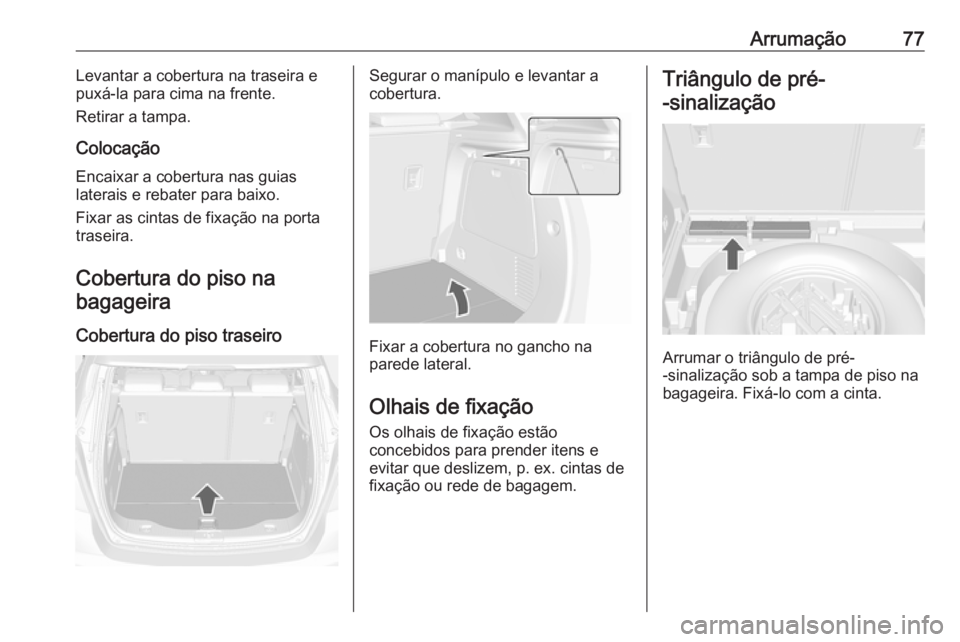

Arrumação77Levantar a cobertura na traseira e
puxá-la para cima na frente.
Retirar a tampa.
Colocação Encaixar a cobertura nas guias
laterais e rebater para baixo.
Fixar as cintas de fixação na porta traseira.
Cobertura do piso na bagageira
Cobertura do piso traseiroSegurar o manípulo e levantar a
cobertura.
Fixar a cobertura no gancho na
parede lateral.
Olhais de fixação
Os olhais de fixação estão
concebidos para prender itens e
evitar que deslizem, p. ex. cintas de
fixação ou rede de bagagem.
Triângulo de pré-
-sinalização
Arrumar o triângulo de pré-
-sinalização sob a tampa de piso na
bagageira. Fixá-lo com a cinta.

78ArrumaçãoKit de primeiros socorros
Arrume o kit de primeiros socorros no
compartimento de arrumação na
parede lateral esquerda da
bagageira.
Sistema de bagageira
de tejadilho
Bagageira de tejadilho
A bagageira de tejadilho tem calhas
laterais fixas no tejadilho.
Por razões de segurança e para
evitar danos no tejadilho, recomenda- -se a utilização do sistema de barras
de tejadilho aprovado para o veículo.
Para mias informações contactar a
sua oficina.
Indicações de
carregamento
● Os objectos pesados colocados na bagageira devem ser
empurrados contra os encostos
do banco. Certificar-se de que os
encostos dos bancos estão bem
engatados. Se se puder empilhar objectos, os objectos mais
pesados devem ficar por baixo.
● Evitar o deslizamento de objetos soltos fixando-os com cintaspresas aos olhais de fixação3 77.
● Não deixar que a carga passe para além da extremidade
superior dos encostos dos
bancos.
● Não colocar quaisquer objectos na tampa da bagageira ou no
painel de instrumentos, e não
cobrir o sensor que se encontra
na parte de cima do painel de
instrumentos.
● A carga não deve dificultar o funcionamento dos pedais, do
travão de mão e do selector das
