Conduite et utilisation175Aide au stationnement
L'aide au stationnement facilite les
manœuvres en mesurant la distance
entre le véhicule et les obstacles et en émettant des signaux sonores. C'est
toutefois le conducteur qui reste plei‐
nement responsable de la manœuvre
de stationnement.
Le système se compose de quatre
capteurs de stationnement à ultra‐
sons disposés dans le pare-chocs
arrière. Si le véhicule est équipé d'une
aide au stationnement avant, le
système comporte en plus quatre
autres capteurs de stationnement à
ultrasons dans le pare-chocs avant.
Activation
Après avoir mis le contact, l'aide au
stationnement arrière est activée.
L'aide au stationnement avant peut
aussi être activée à faible vitesse en
appuyant sur r.
Une LED allumée dans le bouton de l'aide au stationnement indique que le système est prêt à fonctionner.
Un obstacle est signalé par un signal
sonore. L'intervalle entre les signaux
sonores se réduit au fur et à mesure
que le véhicule se rapproche de l'obs‐
tacle. Quand la distance est inférieure à 30 cm , le signal sonore est continu.
Si
r est enfoncé une fois au cours
d'un cycle d'allumage, l'aide au
stationnement avant est réactivée si
la vitesse du véhicule descend sous
une certaine valeur et si elle n'a pas
dépassé 25 km/h au préalable.
Désactivation
Désactiver le système en appuyant
sur r .
La LED dans le bouton s'éteint et un
message est affiché dans le centre
d'informations du conducteur.
Si l'aide au stationnement est désac‐
tivée manuellement, elle sera réacti‐
vée automatiquement lors de la
suivante mise du contact du véhicule.
Le système est désactivé automati‐
quement à partir d'une certaine
vitesse.
Défaillance
En cas de défaillance du système, un message du véhicule s'affiche au
centre d'informations du conducteur.
En plus, un message du véhicule s'af‐
fiche sur le centre d'informations du
conducteur si une défaillance du

Conduite et utilisation179Assistant pour lespanneaux de signalisation
Fonctionnement L'assistant de détection des
panneaux routiers détecte des
panneaux routiers déterminés via une
caméra à l'avant et les affiche dans le centre d'informations du conducteur.
Les panneaux routiers qui seront
détectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ● limitation de vitesse
● interdiction de dépasser● fin de limitation de vitesse
● fin d'interdiction de dépasserPanneaux routiers
Commençant et finissant par :
● de zones urbaines (spécifiques au pays)
● autoroutes
● routes pour automobiles / à accès réglementé
● zones résidentielles / de rencon‐ trePanneaux supplémentaires● informations complémentaires des panneaux de signalisation
● restriction d'emploi d'une remor‐ que
● contraintes causées par des trac‐
teurs
● chaussée glissante
● chaussée verglacée
● flèches directionnelles
Les panneaux de limitation de vitesse
sont affichés sur le centre d'informa‐
tions du conducteur jusqu'à ce que le
prochain panneau de limitation de vitesse ou le panneau de fin de limi‐tation de vitesse soit détecté ou après
un dépassement de temps imparti de panneau.
Des combinaisons de plusieurs
panneaux sur l'affichage sont possi‐
bles.
Un point d'exclamation dans un cadre
indique qu'il y a un panneau supplé‐
mentaire qui ne peut pas être reconnu par le système.
Le système fonctionne sans perte de
performances jusqu'à une vitesse de
200 km/h en fonction des conditions

182Conduite et utilisationLes raisons pour lesquelles les
panneaux s'effacent sont :
● Une distance prédéfinie a été parcourue ou le temps s'est
écoulé (diffère selon le type de
panneau)
● Le véhicule roule dans un virage
● La vitesse devient inférieure à 52 km/h (détection d'entrée en
ville)
Défaillance
L'assistant de détection des
panneaux routiers peut ne pas fonc‐
tionner correctement si :
● La zone de l'écran dans laquelle est située la caméra avant n'est
pas propre ou est obstruée par des objets étrangers, par ex. des
autocollants.
● Les panneaux routiers sont tota‐ lement ou partiellement recou‐
verts ou sont difficilement identi‐
fiables.● Les conditions météorologiques sont défavorables, par exemple,
des fortes pluies, de la neige, une
exposition directe au soleil, des
ombres.
● Les panneaux routiers sont mal installés ou sont endommagés.
● Les panneaux routiers ne sont pas conformes à la convention
de Vienne sur la signalisation
routière.Avertissement
Le système est conçu pour aider
le conducteur à discerner certains
signaux routiers dans une plage
de vitesse donnée. Ne pas ignorer les signaux routiers qui ne sont
pas affichés par le système.
Le système ne détecte pas d'au‐
tres panneaux routiers qui instau‐
rent un limite de vitesse ou qui y
mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un stylede conduite dangereux.
Adapter toujours la vitesse aux
conditions de circulation.
Les systèmes d'aide au conduc‐
teur ne restreignent en aucune
façon la pleine responsabilité du
conducteur.
Avertissement de
franchissement de ligne
Le système d'avertissement de fran‐
chissement de ligne observe les
marquages au sol entre lesquels le
véhicule se déplace à l'aide d'une
caméra à l'avant. Le système détecte
les changements de file et avertit le
conducteur acoustiquement et visuel‐
lement en cas de changement de file
inattendu.
Les critères de détection d'un chan‐
gement de file inattendu sont :
● pas de manœuvre des cligno‐ tants
● pas d'actionnement de la pédale de frein

Conduite et utilisation187Faire le plein9Danger
Avant de faire le plein, couper le
contact ainsi que les chauffages externes avec chambres de
combustion.
Lors du remplissage du réservoir, respecter les prescriptions d'utili‐
sation et de sécurité de la station-
service.
9 Danger
Le carburant est inflammable et
explosif. Ne pas fumer. Pas de
flamme nue ou de formation d'étin‐ celles.
Si une odeur de carburant se
dégage dans le véhicule, faire
immédiatement remédier au
problème par un atelier.
Une étiquette comportant des symbo‐ les de la trappe de remplissage de
carburant indique les carburants
autorisés. En Europe, les pistolets
des pompes de remplissage sont marqués au moyen de ces symboles.
N'utiliser que le type de carburant
autorisé.
Avertissement
En cas d'erreur de carburant, ne
pas mettre le contact.
La trappe à carburant se trouve sur le
côté arrière droit du véhicule.
La trappe de réservoir ne peut être
ouverte que si le véhicule est déver‐
rouillé. Ouvrir la trappe à carburant en la poussant.

Conduite et utilisation189
L'entonnoir est rangé dans le coffre.
Placer l'entonnoir dans la boîte de stockage et ranger dans un sac plas‐ tique.
Utiliser l'entonnoir pour remplir le
goulot de remplissage de carburant.
Après le remplissage, ranger l'enton‐
noir dans un sac plastique, dans le
coffre.
Faire le plein de gaz liquéfié Lors du remplissage du réservoir,
respecter les prescriptions d'utilisa‐
tion et de sécurité de la station-
service.
Adaptateur de remplissage
Comme les systèmes de remplissage ne sont pas standardisés, différents
adaptateurs sont nécessaires et
peuvent être obtenus auprès des
Distributeurs/Partenaires Opel et
auprès des partenaires de services
Opel.
Adaptateur ACME : Belgique, Allema‐
gne, Irlande, Luxembourg, Suisse
Adaptateur DISH : Autriche, Bosnie-
Herzégovine, Bulgarie, République tchèque, Croatie, Danemark, Esto‐
nie, France, Grèce, Hongrie, Italie,
Lettonie, Lituanie, Macédoine, Polo‐
gne, Portugal, Roumanie, Serbie,
Slovaquie, Slovénie, Suède, Suisse,
Turquie, Ukraine

190Conduite et utilisation
Adaptateur à baïonnette : Pays-Bas,
Norvège, Espagne, Royaume-Uni
Adaptateur EURO : Espagne
La valve de remplissage de gaz de
pétrole liquéfié se trouve derrière la trappe à carburant.
Dévisser le bouchon du goulot de
remplissage.
Visser à la main l'adaptateur requis
sur le goulot de remplissage.
Adaptateur ACME : Visser l'écrou du
pistolet de remplissage sur l'adapta‐
teur. Engager le levier de verrouillage du pistolet.
Adaptateur DISH : Placer le pistolet
de remplissage sur l'adaptateur.
Engager le levier de verrouillage du
pistolet.
Adaptateur à baïonnette : Placer le
gicleur du pistolet sur l'adaptateur et
tourner d'un quart de tour. Engager le
levier de verrouillage du pistolet.

Soins du véhicule197Informations générales
Accessoires et modifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement àvotre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même s'ils
disposent d'un agrément officiel ou
autre devait exister, et nous ne
pouvons pas non plus en répondre.
Toute modification, conversion ou autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la
garantie proposée par Opel. De plus,
de tels changements peuvent affecter les systèmes d'assistance au
conducteur, la consommation de carburant, les émissions de CO 2 et
d'autres émissions du véhicule. Ils
peuvent également invalider l'homo‐
logation du véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Remplir complètement le réser‐ voir à carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ou
placer le levier sélecteur sur P.
Empêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que l'en‐
semble des systèmes ne fonc‐
tionne plus (par exemple l'alarme
antivol).
Remise en service Quand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus.

Soins du véhicule199

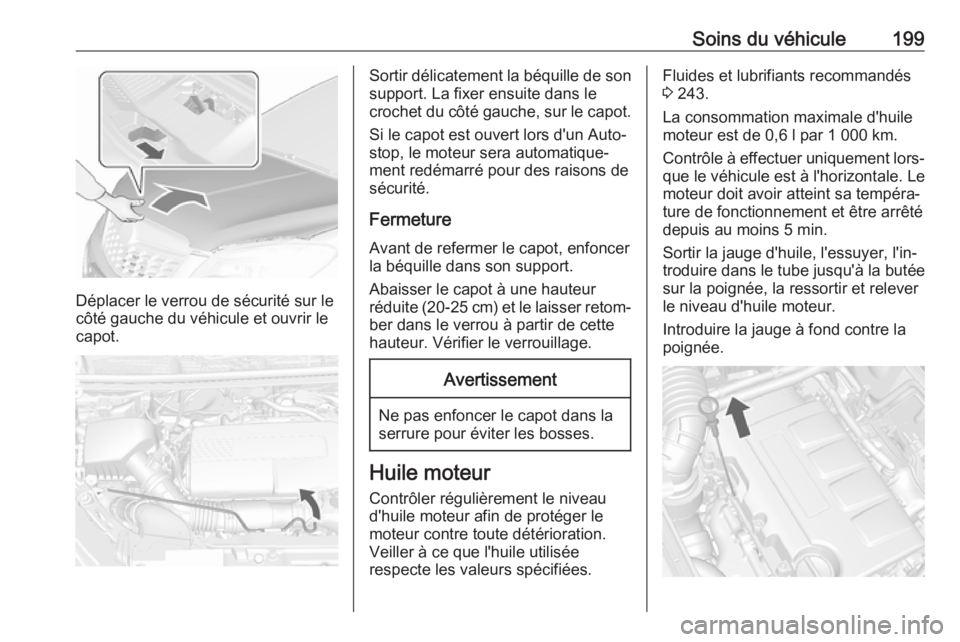

Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Sortir délicatement la béquille de son support. La fixer ensuite dans le
crochet du côté gauche, sur le capot.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Fermeture Avant de refermer le capot, enfoncer
la béquille dans son support.
Abaisser le capot à une hauteur
réduite (20-25 cm) et le laisser retom‐ ber dans le verrou à partir de cette
hauteur. Vérifier le verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Contrôler régulièrement le niveau
d'huile moteur afin de protéger le
moteur contre toute détérioration.
Veiller à ce que l'huile utilisée
respecte les valeurs spécifiées.
Fluides et lubrifiants recommandés
3 243.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 5 min.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Introduire la jauge à fond contre la
poignée.

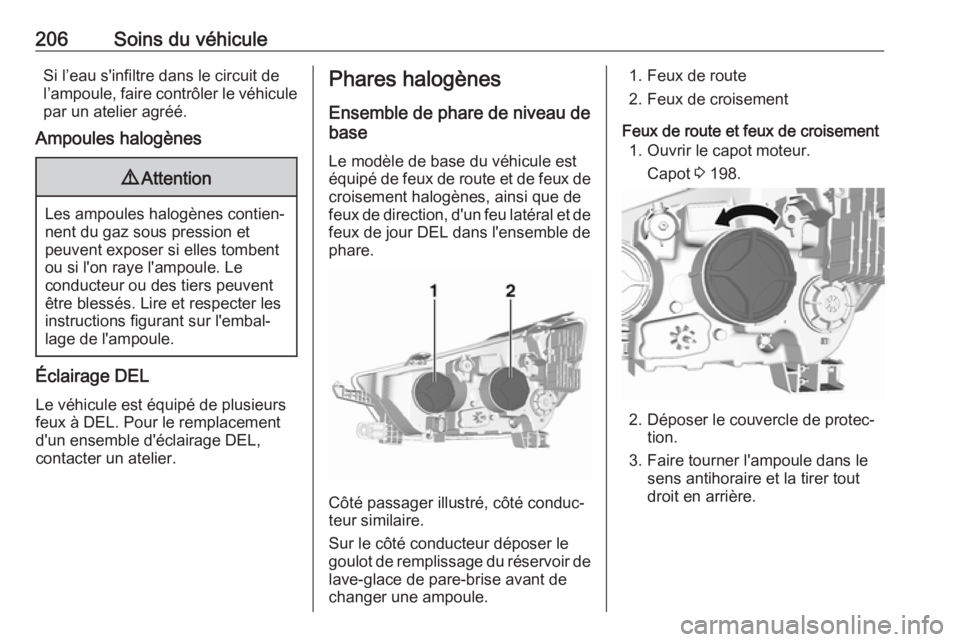

206Soins du véhiculeSi l’eau s'infiltre dans le circuit de
l’ampoule, faire contrôler le véhicule par un atelier agréé.
Ampoules halogènes9 Attention
Les ampoules halogènes contien‐
nent du gaz sous pression et
peuvent exposer si elles tombent
ou si l'on raye l'ampoule. Le
conducteur ou des tiers peuvent
être blessés. Lire et respecter les
instructions figurant sur l'embal‐
lage de l'ampoule.
Éclairage DEL
Le véhicule est équipé de plusieurs
feux à DEL. Pour le remplacement
d'un ensemble d'éclairage DEL,
contacter un atelier.
Phares halogènes
Ensemble de phare de niveau de
base
Le modèle de base du véhicule est
équipé de feux de route et de feux de croisement halogènes, ainsi que de
feux de direction, d'un feu latéral et de
feux de jour DEL dans l'ensemble de
phare.
Côté passager illustré, côté conduc‐
teur similaire.
Sur le côté conducteur déposer le
goulot de remplissage du réservoir de lave-glace de pare-brise avant de
changer une ampoule.
1. Feux de route
2. Feux de croisement
Feux de route et feux de croisement 1. Ouvrir le capot moteur.
Capot 3 198.
2. Déposer le couvercle de protec‐
tion.
3. Faire tourner l'ampoule dans le sens antihoraire et la tirer tout
droit en arrière.

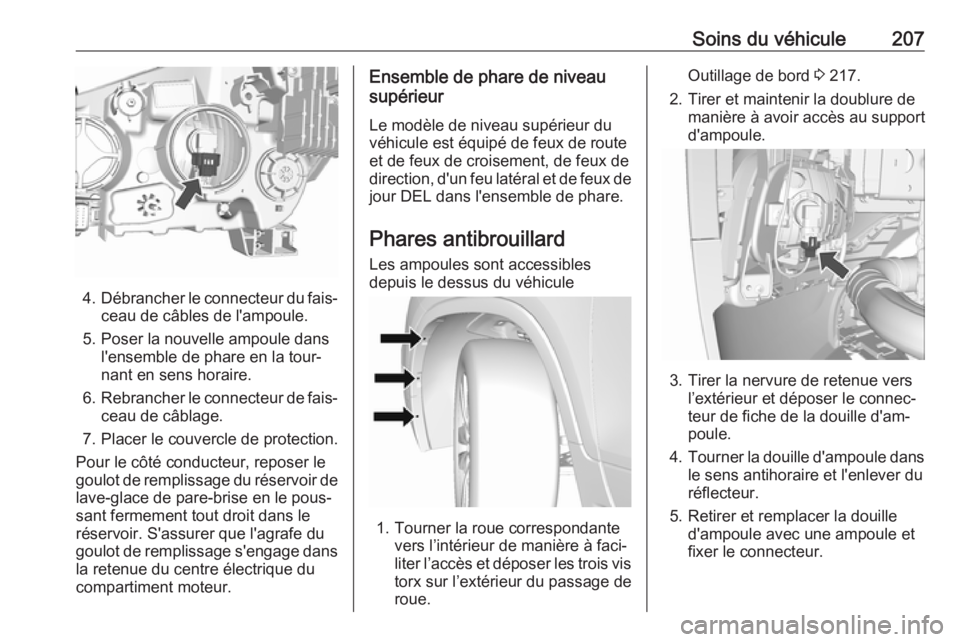

Soins du véhicule207
4.Débrancher le connecteur du fais‐
ceau de câbles de l'ampoule.
5. Poser la nouvelle ampoule dans l'ensemble de phare en la tour‐
nant en sens horaire.
6. Rebrancher le connecteur de fais‐
ceau de câblage.
7. Placer le couvercle de protection.
Pour le côté conducteur, reposer le
goulot de remplissage du réservoir de
lave-glace de pare-brise en le pous‐
sant fermement tout droit dans le
réservoir. S'assurer que l'agrafe du
goulot de remplissage s'engage dans la retenue du centre électrique du
compartiment moteur.
Ensemble de phare de niveau
supérieur
Le modèle de niveau supérieur du
véhicule est équipé de feux de route
et de feux de croisement, de feux de
direction, d'un feu latéral et de feux de jour DEL dans l'ensemble de phare.
Phares antibrouillard
Les ampoules sont accessibles
depuis le dessus du véhicule
1. Tourner la roue correspondante vers l’intérieur de manière à faci‐
liter l’accès et déposer les trois vis
torx sur l’extérieur du passage de
roue.
Outillage de bord 3 217.
2. Tirer et maintenir la doublure de manière à avoir accès au support
d'ampoule.
3. Tirer la nervure de retenue vers l’extérieur et déposer le connec‐
teur de fiche de la douille d'am‐
poule.
4. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
réflecteur.
5. Retirer et remplacer la douille d'ampoule avec une ampoule etfixer le connecteur.
