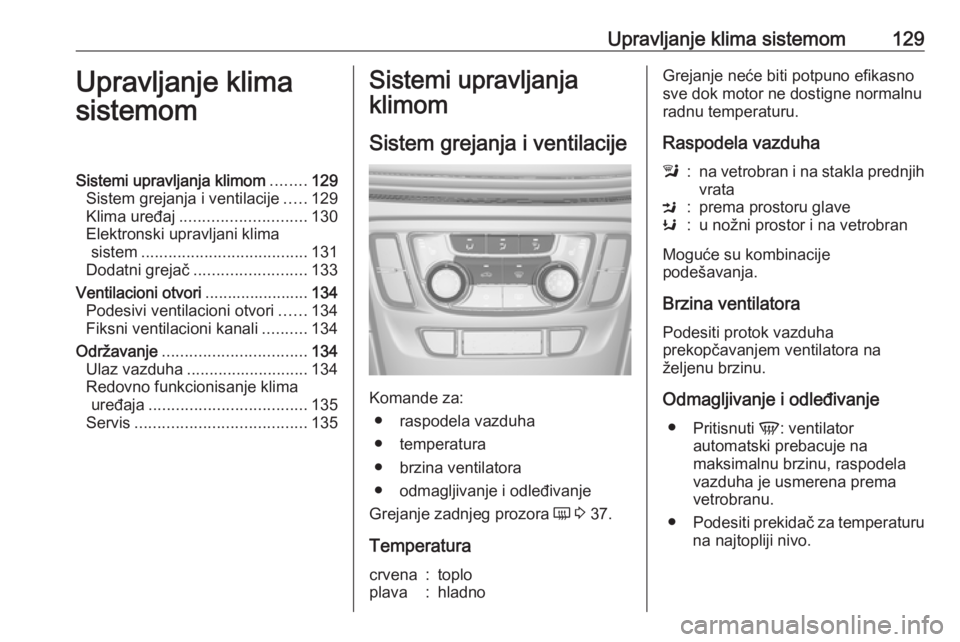

Upravljanje klima sistemom129Upravljanje klima
sistemomSistemi upravljanja klimom ........129
Sistem grejanja i ventilacije .....129
Klima uređaj ............................ 130
Elektronski upravljani klima sistem ..................................... 131
Dodatni grejač ......................... 133
Ventilacioni otvori .......................134
Podesivi ventilacioni otvori ......134
Fiksni ventilacioni kanali ..........134
Održavanje ................................ 134
Ulaz vazduha ........................... 134
Redovno funkcionisanje klima uređaja ................................... 135
Servis ...................................... 135Sistemi upravljanja
klimom
Sistem grejanja i ventilacije
Komande za: ● raspodela vazduha
● temperatura
● brzina ventilatora
● odmagljivanje i odleđivanje
Grejanje zadnjeg prozora Ü 3 37.
Temperatura
crvena:toploplava:hladnoGrejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Raspodela vazduhal:na vetrobran i na stakla prednjih vrataM:prema prostoru glaveK:u nožni prostor i na vetrobran
Moguće su kombinacije
podešavanja.
Brzina ventilatora Podesiti protok vazduha
prekopčavanjem ventilatora na
željenu brzinu.
Odmagljivanje i odleđivanje ● Pritisnuti V: ventilator
automatski prebacuje na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
● Podesiti prekidač za temperaturu
na najtopliji nivo.

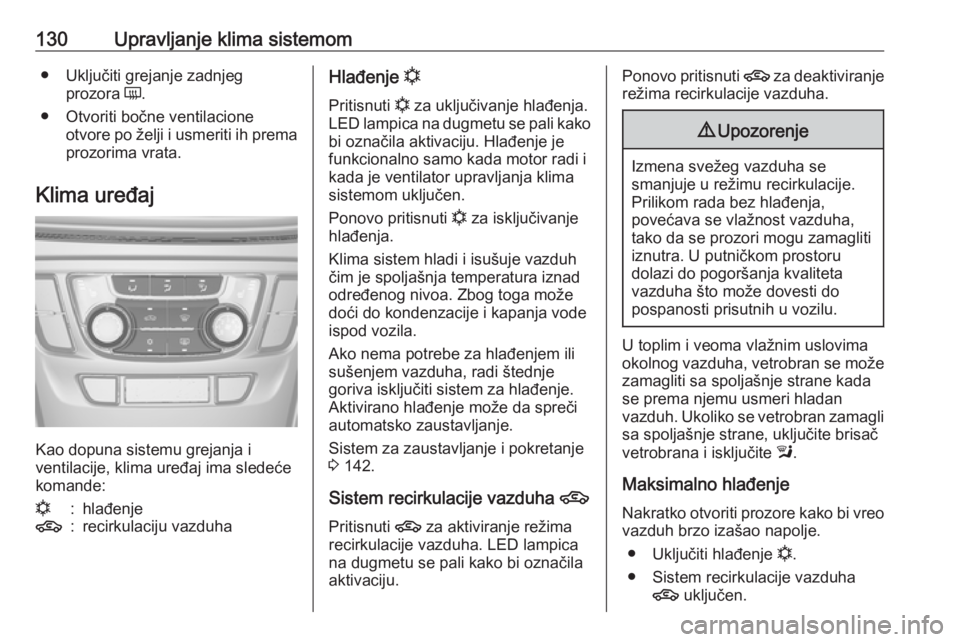

130Upravljanje klima sistemom● Uključiti grejanje zadnjegprozora Ü.
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
Klima uređaj
Kao dopuna sistemu grejanja i
ventilacije, klima uređaj ima sledeće
komande:
n:hlađenje4:recirkulaciju vazduhaHlađenje n
Pritisnuti n za uključivanje hlađenja.
LED lampica na dugmetu se pali kako
bi označila aktivaciju. Hlađenje je
funkcionalno samo kada motor radi i
kada je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti n za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh
čim je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktivirano hlađenje može da spreči
automatsko zaustavljanje.
Sistem za zaustavljanje i pokretanje
3 142.
Sistem recirkulacije vazduha 4
Pritisnuti 4 za aktiviranje režima
recirkulacije vazduha. LED lampica
na dugmetu se pali kako bi označila
aktivaciju.Ponovo pritisnuti 4 za deaktiviranje
režima recirkulacije vazduha.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
U toplim i veoma vlažnim uslovima
okolnog vazduha, vetrobran se može
zamagliti sa spoljašnje strane kada
se prema njemu usmeri hladan
vazduh. Ukoliko se vetrobran zamagli
sa spoljašnje strane, uključite brisač
vetrobrana i isključite l.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo vazduh brzo izašao napolje.
● Uključiti hlađenje n.
● Sistem recirkulacije vazduha 4 uključen.

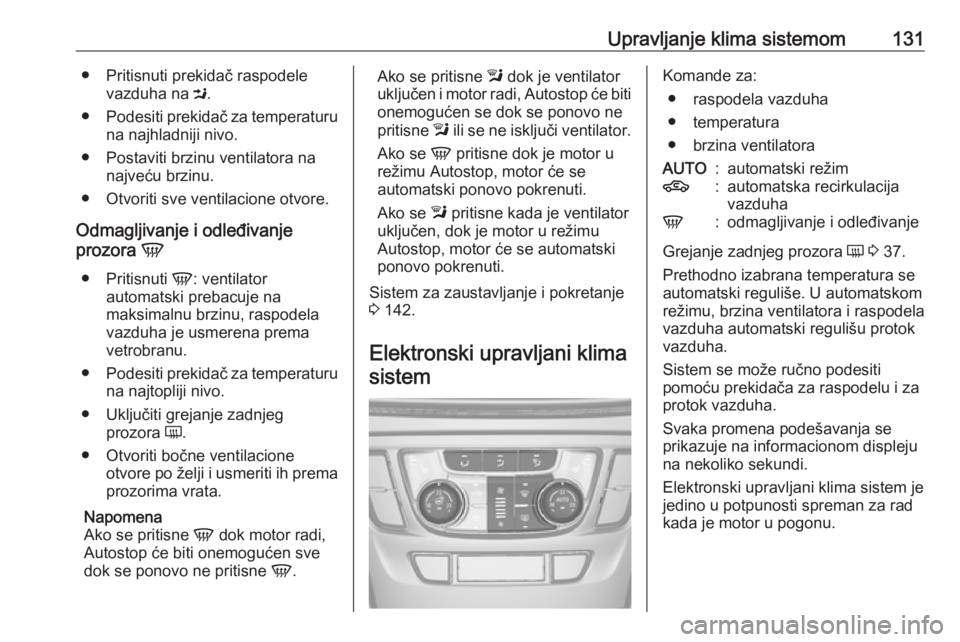

Upravljanje klima sistemom131● Pritisnuti prekidač raspodelevazduha na M.
● Podesiti prekidač za temperaturu
na najhladniji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Otvoriti sve ventilacione otvore.
Odmagljivanje i odleđivanje
prozora V
● Pritisnuti V: ventilator
automatski prebacuje na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Uključiti grejanje zadnjeg prozora Ü.
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih premaprozorima vrata.
Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.Ako se pritisne
l dok je ventilator
uključen i motor radi, Autostop će biti onemogućen se dok se ponovo ne
pritisne l ili se ne isključi ventilator.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Ako se l pritisne kada je ventilator
uključen, dok je motor u režimu
Autostop, motor će se automatski
ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 142.
Elektronski upravljani klima sistemKomande za: ● raspodela vazduha
● temperatura
● brzina ventilatoraAUTO:automatski režim4:automatska recirkulacija
vazduhaV:odmagljivanje i odleđivanje
Grejanje zadnjeg prozora Ü 3 37.
Prethodno izabrana temperatura se automatski reguliše. U automatskom
režimu, brzina ventilatora i raspodela
vazduha automatski regulišu protok
vazduha.
Sistem se može ručno podesiti
pomoću prekidača za raspodelu i za
protok vazduha.
Svaka promena podešavanja se prikazuje na informacionom displeju na nekoliko sekundi.
Elektronski upravljani klima sistem je
jedino u potpunosti spreman za rad
kada je motor u pogonu.

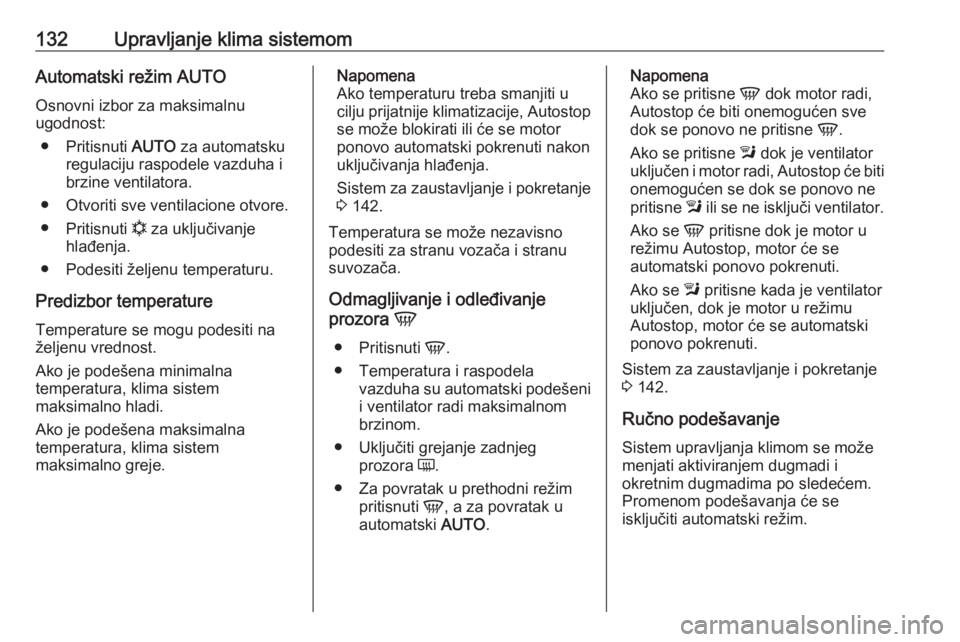

132Upravljanje klima sistemomAutomatski režim AUTOOsnovni izbor za maksimalnu
ugodnost:
● Pritisnuti AUTO za automatsku
regulaciju raspodele vazduha i
brzine ventilatora.
● Otvoriti sve ventilacione otvore.
● Pritisnuti n za uključivanje
hlađenja.
● Podesiti željenu temperaturu.
Predizbor temperature
Temperature se mogu podesiti na
željenu vrednost.
Ako je podešena minimalna
temperatura, klima sistem
maksimalno hladi.
Ako je podešena maksimalna
temperatura, klima sistem
maksimalno greje.Napomena
Ako temperaturu treba smanjiti u
cilju prijatnije klimatizacije, Autostop se može blokirati ili će se motor
ponovo automatski pokrenuti nakon
uključivanja hlađenja.
Sistem za zaustavljanje i pokretanje
3 142.
Temperatura se može nezavisno
podesiti za stranu vozača i stranu
suvozača.
Odmagljivanje i odleđivanje
prozora V
● Pritisnuti V.
● Temperatura i raspodela vazduha su automatski podešeni
i ventilator radi maksimalnom
brzinom.
● Uključiti grejanje zadnjeg prozora Ü.
● Za povratak u prethodni režim pritisnuti V, a za povratak u
automatski AUTO.Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se pritisne l dok je ventilator
uključen i motor radi, Autostop će biti
onemogućen se dok se ponovo ne
pritisne l ili se ne isključi ventilator.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Ako se l pritisne kada je ventilator
uključen, dok je motor u režimu
Autostop, motor će se automatski
ponovo pokrenuti.
Sistem za zaustavljanje i pokretanje
3 142.
Ručno podešavanje Sistem upravljanja klimom se može
menjati aktiviranjem dugmadi i
okretnim dugmadima po sledećem.
Promenom podešavanja će se
isključiti automatski režim.

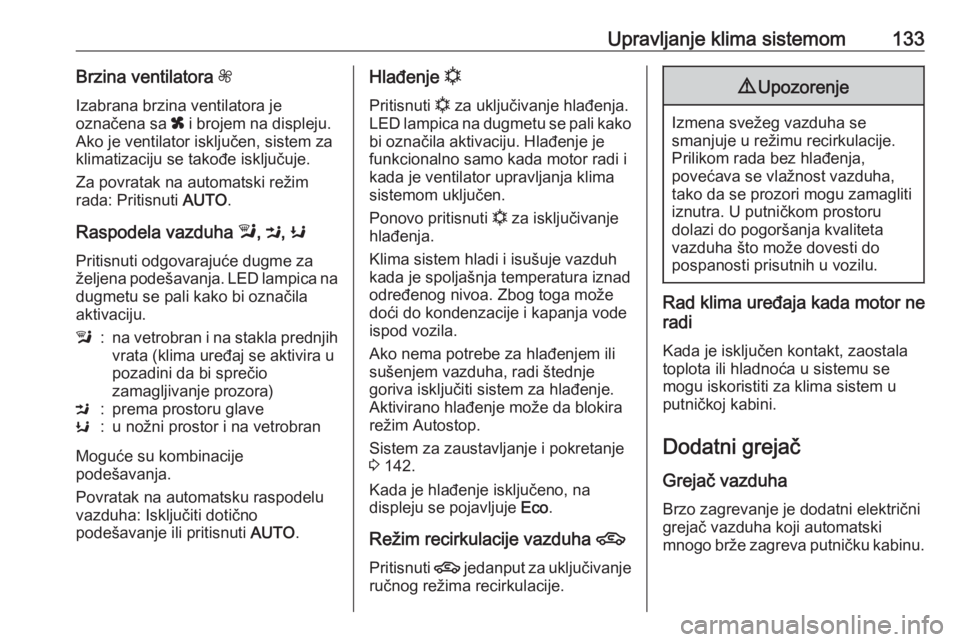

Upravljanje klima sistemom133Brzina ventilatora Z
Izabrana brzina ventilatora je
označena sa x i brojem na displeju.
Ako je ventilator isključen, sistem za
klimatizaciju se takođe isključuje.
Za povratak na automatski režim
rada: Pritisnuti AUTO.
Raspodela vazduha l, M , K
Pritisnuti odgovarajuće dugme za
željena podešavanja. LED lampica na
dugmetu se pali kako bi označilaaktivaciju.l:na vetrobran i na stakla prednjih vrata (klima uređaj se aktivira u
pozadini da bi sprečio
zamagljivanje prozora)M:prema prostoru glaveK:u nožni prostor i na vetrobran
Moguće su kombinacije
podešavanja.
Povratak na automatsku raspodelu
vazduha: Isključiti dotično
podešavanje ili pritisnuti AUTO.
Hlađenje n
Pritisnuti n za uključivanje hlađenja.
LED lampica na dugmetu se pali kako
bi označila aktivaciju. Hlađenje je
funkcionalno samo kada motor radi i
kada je ventilator upravljanja klima
sistemom uključen.
Ponovo pritisnuti n za isključivanje
hlađenja.
Klima sistem hladi i isušuje vazduh kada je spoljašnja temperatura iznadodređenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktivirano hlađenje može da blokira
režim Autostop.
Sistem za zaustavljanje i pokretanje
3 142.
Kada je hlađenje isključeno, na
displeju se pojavljuje Eco.
Režim recirkulacije vazduha 4
Pritisnuti 4 jedanput za uključivanje
ručnog režima recirkulacije.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
Rad klima uređaja kada motor ne
radi
Kada je isključen kontakt, zaostala
toplota ili hladnoća u sistemu se
mogu iskoristiti za klima sistem u
putničkoj kabini.
Dodatni grejač Grejač vazduhaBrzo zagrevanje je dodatni električni
grejač vazduha koji automatski
mnogo brže zagreva putničku kabinu.

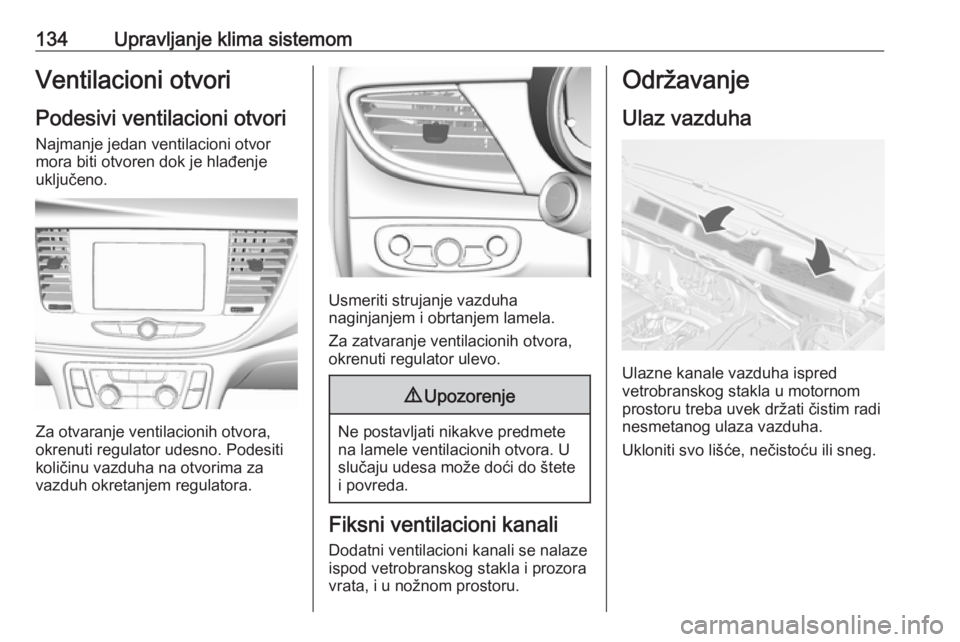

134Upravljanje klima sistemomVentilacioni otvoriPodesivi ventilacioni otvori Najmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje
uključeno.
Za otvaranje ventilacionih otvora,
okrenuti regulator udesno. Podesiti
količinu vazduha na otvorima za
vazduh okretanjem regulatora.
Usmeriti strujanje vazduha
naginjanjem i obrtanjem lamela.
Za zatvaranje ventilacionih otvora,
okrenuti regulator ulevo.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa može doći do štete
i povreda.
Fiksni ventilacioni kanali
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.
Održavanje
Ulaz vazduha
Ulazne kanale vazduha ispred
vetrobranskog stakla u motornom
prostoru treba uvek držati čistim radi
nesmetanog ulaza vazduha.
Ukloniti svo lišće, nečistoću ili sneg.

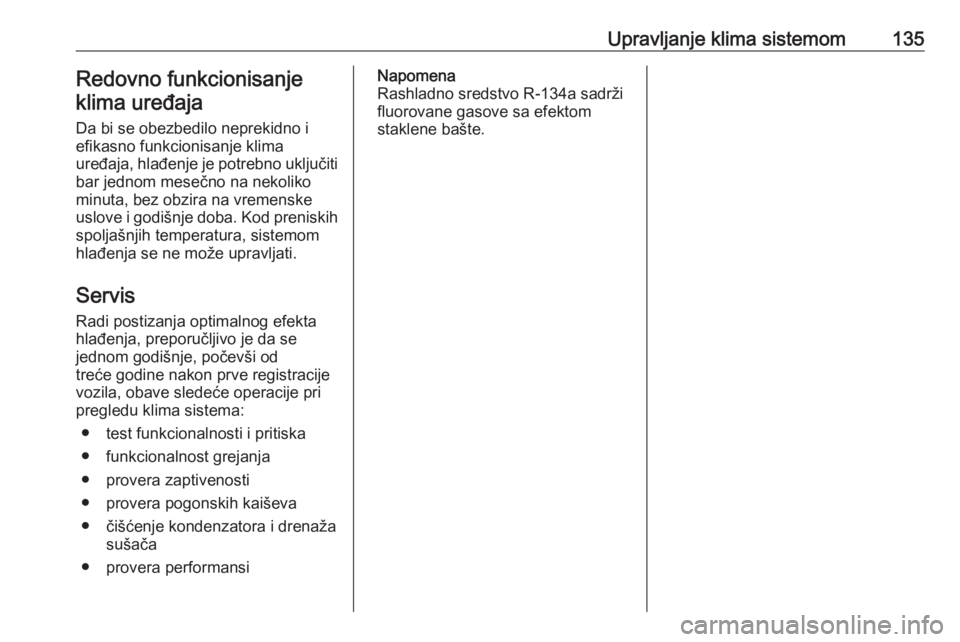

Upravljanje klima sistemom135Redovno funkcionisanje
klima uređaja
Da bi se obezbedilo neprekidno i
efikasno funkcionisanje klima
uređaja, hlađenje je potrebno uključiti
bar jednom mesečno na nekoliko
minuta, bez obzira na vremenske
uslove i godišnje doba. Kod preniskih spoljašnjih temperatura, sistemom
hlađenja se ne može upravljati.
Servis
Radi postizanja optimalnog efekta
hlađenja, preporučljivo je da se
jednom godišnje, počevši od
treće godine nakon prve registracije
vozila, obave sledeće operacije pri
pregledu klima sistema:
● test funkcionalnosti i pritiska
● funkcionalnost grejanja
● provera zaptivenosti
● provera pogonskih kaiševa
● čišćenje kondenzatora i drenaža sušača
● provera performansiNapomena
Rashladno sredstvo R-134a sadrži
fluorovane gasove sa efektom
staklene bašte.

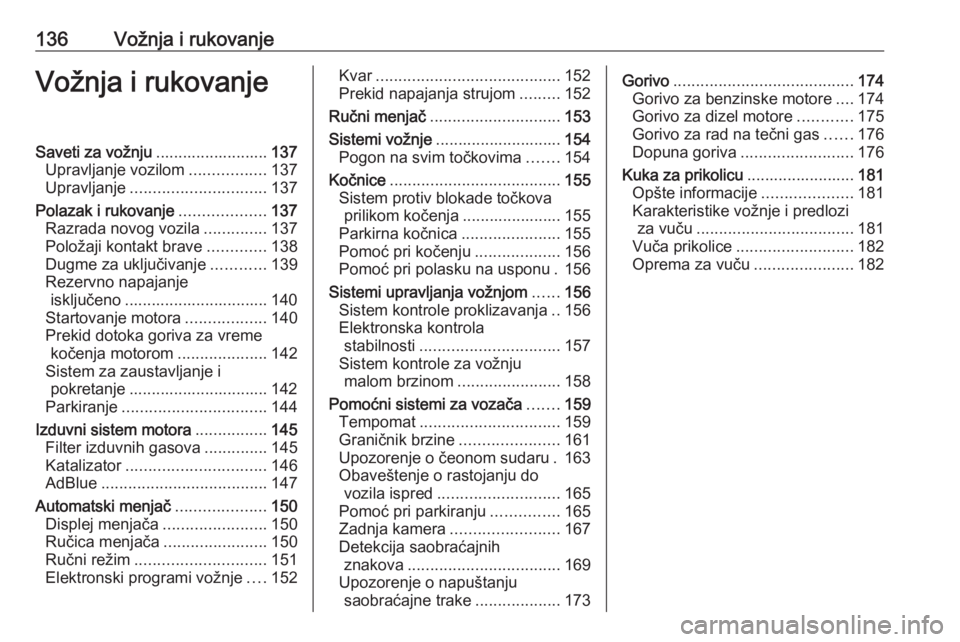

136Vožnja i rukovanjeVožnja i rukovanjeSaveti za vožnju.........................137
Upravljanje vozilom .................137
Upravljanje .............................. 137
Polazak i rukovanje ...................137
Razrada novog vozila ..............137
Položaji kontakt brave .............138
Dugme za uključivanje ............139
Rezervno napajanje isključeno ................................ 140
Startovanje motora ..................140
Prekid dotoka goriva za vreme kočenja motorom ....................142
Sistem za zaustavljanje i pokretanje ............................... 142
Parkiranje ................................ 144
Izduvni sistem motora ................145
Filter izduvnih gasova ..............145
Katalizator ............................... 146
AdBlue ..................................... 147
Automatski menjač ....................150
Displej menjača .......................150
Ručica menjača .......................150
Ručni režim ............................. 151
Elektronski programi vožnje ....152Kvar ......................................... 152
Prekid napajanja strujom .........152
Ručni menjač ............................. 153
Sistemi vožnje ............................ 154
Pogon na svim točkovima .......154
Kočnice ...................................... 155
Sistem protiv blokade točkova prilikom kočenja ...................... 155
Parkirna kočnica ......................155
Pomoć pri kočenju ...................156
Pomoć pri polasku na usponu . 156
Sistemi upravljanja vožnjom ......156
Sistem kontrole proklizavanja ..156
Elektronska kontrola stabilnosti ............................... 157
Sistem kontrole za vožnju malom brzinom .......................158
Pomoćni sistemi za vozača .......159
Tempomat ............................... 159
Graničnik brzine ......................161
Upozorenje o čeonom sudaru . 163
Obaveštenje o rastojanju do vozila ispred ........................... 165
Pomoć pri parkiranju ...............165
Zadnja kamera ........................ 167
Detekcija saobraćajnih znakova .................................. 169
Upozorenje o napuštanju saobraćajne trake ...................173Gorivo........................................ 174
Gorivo za benzinske motore ....174
Gorivo za dizel motore ............175
Gorivo za rad na tečni gas ......176
Dopuna goriva ......................... 176
Kuka za prikolicu ........................181
Opšte informacije ....................181
Karakteristike vožnje i predlozi za vuču ................................... 181
Vuča prikolice .......................... 182
Oprema za vuču ......................182

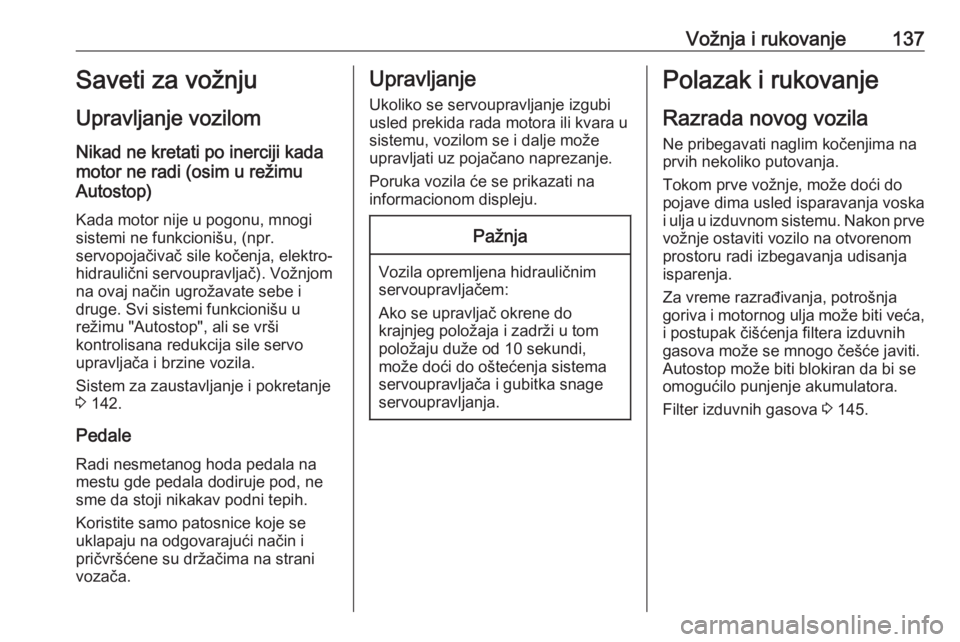

Vožnja i rukovanje137Saveti za vožnju
Upravljanje vozilom
Nikad ne kretati po inerciji kada
motor ne radi (osim u režimu
Autostop)
Kada motor nije u pogonu, mnogisistemi ne funkcionišu, (npr.
servopojačivač sile kočenja, elektro-
hidraulični servoupravljač). Vožnjom
na ovaj način ugrožavate sebe i
druge. Svi sistemi funkcionišu u
režimu "Autostop", ali se vrši
kontrolisana redukcija sile servo
upravljača i brzine vozila.
Sistem za zaustavljanje i pokretanje
3 142.
Pedale
Radi nesmetanog hoda pedala na
mestu gde pedala dodiruje pod, ne
sme da stoji nikakav podni tepih.
Koristite samo patosnice koje se
uklapaju na odgovarajući način i pričvršćene su držačima na strani
vozača.Upravljanje
Ukoliko se servoupravljanje izgubi
usled prekida rada motora ili kvara u
sistemu, vozilom se i dalje može
upravljati uz pojačano naprezanje.
Poruka vozila će se prikazati na
informacionom displeju.Pažnja
Vozila opremljena hidrauličnim
servoupravljačem:
Ako se upravljač okrene do
krajnjeg položaja i zadrži u tom
položaju duže od 10 sekundi,
može doći do oštećenja sistema
servoupravljača i gubitka snage
servoupravljanja.
Polazak i rukovanje
Razrada novog vozila
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja.
Tokom prve vožnje, može doći do
pojave dima usled isparavanja voska
i ulja u izduvnom sistemu. Nakon prve vožnje ostaviti vozilo na otvorenom
prostoru radi izbegavanja udisanja
isparenja.
Za vreme razrađivanja, potrošnja
goriva i motornog ulja može biti veća, i postupak čišćenja filtera izduvnih
gasova može se mnogo češće javiti.
Autostop može biti blokiran da bi se
omogućilo punjenje akumulatora.
Filter izduvnih gasova 3 145.

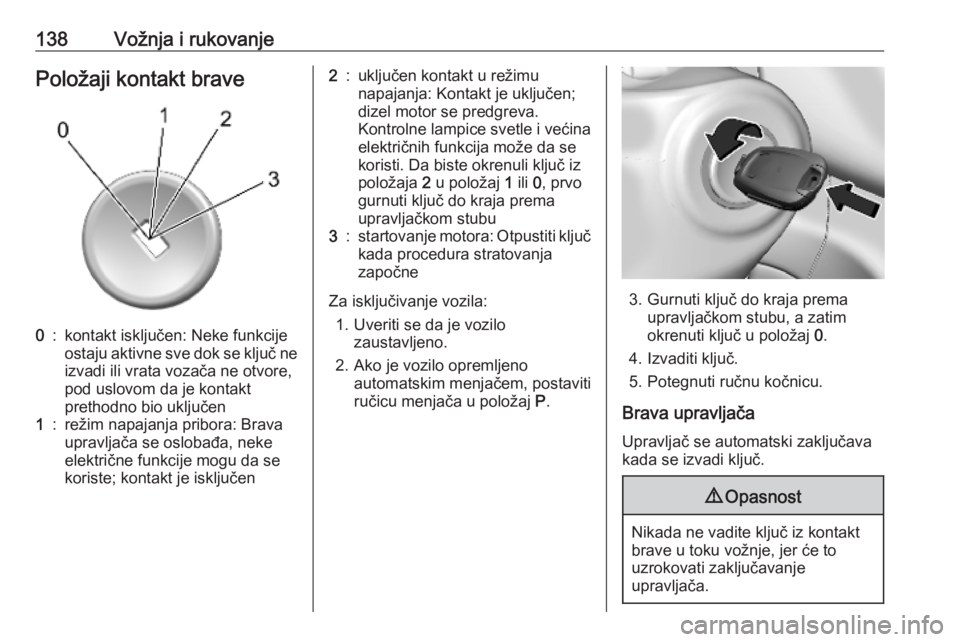

138Vožnja i rukovanjePoložaji kontakt brave0:kontakt isključen: Neke funkcije
ostaju aktivne sve dok se ključ ne
izvadi ili vrata vozača ne otvore,
pod uslovom da je kontakt
prethodno bio uključen1:režim napajanja pribora: Brava
upravljača se oslobađa, neke
električne funkcije mogu da se
koriste; kontakt je isključen2:uključen kontakt u režimu
napajanja: Kontakt je uključen;
dizel motor se predgreva.
Kontrolne lampice svetle i većina
električnih funkcija može da se
koristi. Da biste okrenuli ključ iz
položaja 2 u položaj 1 ili 0, prvo
gurnuti ključ do kraja prema
upravljačkom stubu3:startovanje motora: Otpustiti ključ kada procedura stratovanja
započne
Za isključivanje vozila:
1. Uveriti se da je vozilo zaustavljeno.
2. Ako je vozilo opremljeno automatskim menjačem, postaviti
ručicu menjača u položaj P.3. Gurnuti ključ do kraja prema
upravljačkom stubu, a zatim
okrenuti ključ u položaj 0.
4. Izvaditi ključ.
5. Potegnuti ručnu kočnicu.
Brava upravljača Upravljač se automatski zaključava
kada se izvadi ključ.
9 Opasnost
Nikada ne vadite ključ iz kontakt
brave u toku vožnje, jer će to
uzrokovati zaključavanje
upravljača.
