OPEL MOKKA X 2019 Uputstvo za upotrebu (in Serbian)

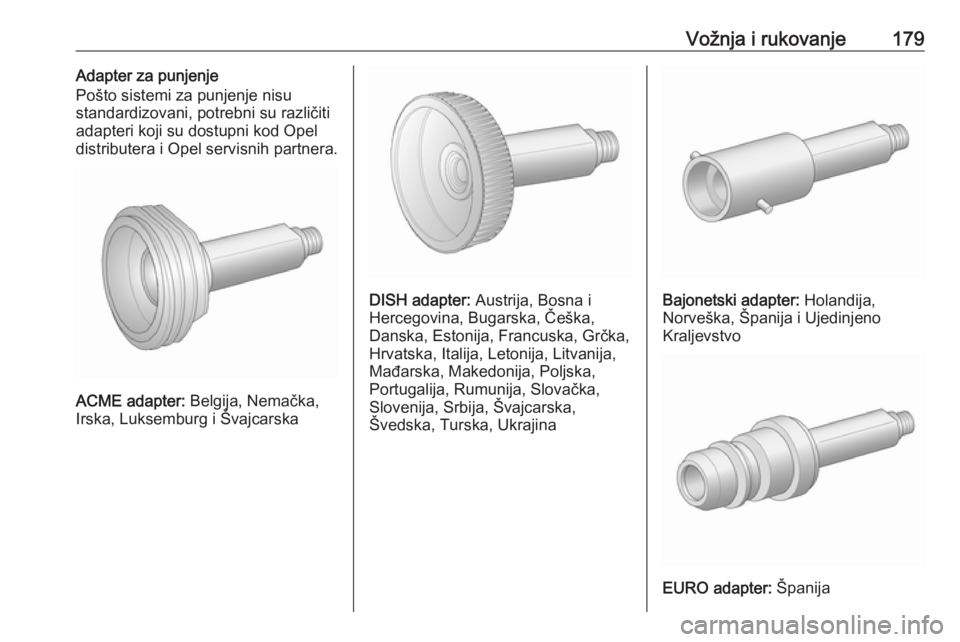

Vožnja i rukovanje179Adapter za punjenje
Pošto sistemi za punjenje nisu
standardizovani, potrebni su različiti
adapteri koji su dostupni kod Opel
distributera i Opel servisnih partnera.
ACME adapter: Belgija, Nemačka,
Irska, Luksemburg i Švajcarska
DISH adapter: Austrija, Bosna i
Hercegovina, Bugarska, Češka,
Danska, Estonija, Francuska, Grčka,
Hrvatska, Italija, Letonija, Litvanija,
Mađarska, Makedonija, Poljska,
Portugalija, Rumunija, Slovačka, Slovenija, Srbija, Švajcarska,
Švedska, Turska, UkrajinaBajonetski adapter: Holandija,
Norveška, Španija i Ujedinjeno
Kraljevstvo
EURO adapter: Španija

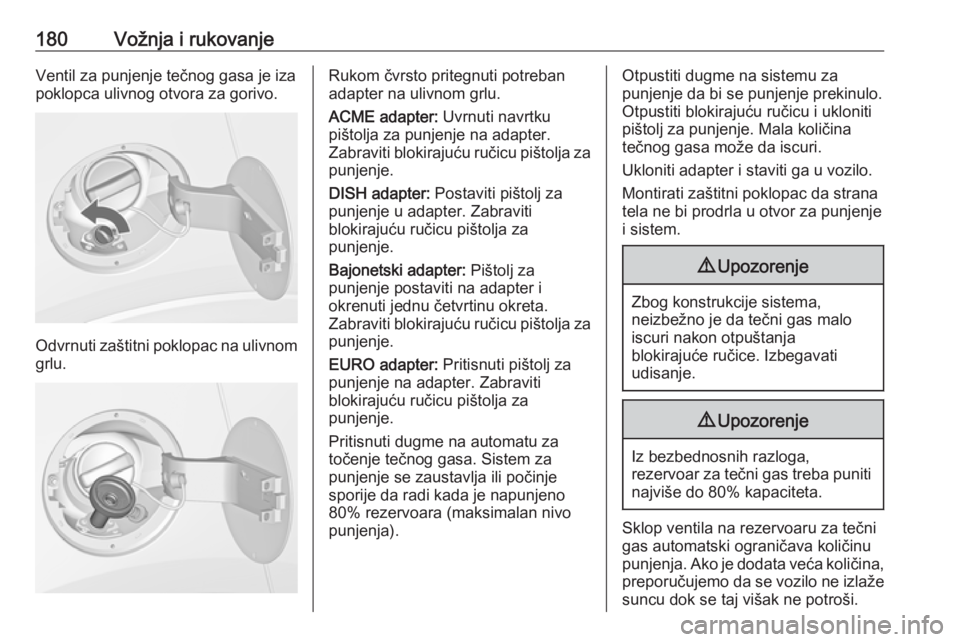

180Vožnja i rukovanjeVentil za punjenje tečnog gasa je iza
poklopca ulivnog otvora za gorivo.
Odvrnuti zaštitni poklopac na ulivnom
grlu.
Rukom čvrsto pritegnuti potreban
adapter na ulivnom grlu.
ACME adapter: Uvrnuti navrtku
pištolja za punjenje na adapter.
Zabraviti blokirajuću ručicu pištolja za punjenje.
DISH adapter: Postaviti pištolj za
punjenje u adapter. Zabraviti
blokirajuću ručicu pištolja za
punjenje.
Bajonetski adapter: Pištolj za
punjenje postaviti na adapter i
okrenuti jednu četvrtinu okreta.
Zabraviti blokirajuću ručicu pištolja za
punjenje.
EURO adapter: Pritisnuti pištolj za
punjenje na adapter. Zabraviti
blokirajuću ručicu pištolja za
punjenje.
Pritisnuti dugme na automatu za
točenje tečnog gasa. Sistem za
punjenje se zaustavlja ili počinje
sporije da radi kada je napunjeno
80% rezervoara (maksimalan nivo
punjenja).Otpustiti dugme na sistemu za
punjenje da bi se punjenje prekinulo.
Otpustiti blokirajuću ručicu i ukloniti
pištolj za punjenje. Mala količina
tečnog gasa može da iscuri.
Ukloniti adapter i staviti ga u vozilo.
Montirati zaštitni poklopac da strana
tela ne bi prodrla u otvor za punjenje
i sistem.9 Upozorenje
Zbog konstrukcije sistema,
neizbežno je da tečni gas malo iscuri nakon otpuštanja
blokirajuće ručice. Izbegavati
udisanje.
9 Upozorenje
Iz bezbednosnih razloga,
rezervoar za tečni gas treba puniti najviše do 80% kapaciteta.
Sklop ventila na rezervoaru za tečni
gas automatski ograničava količinu
punjenja. Ako je dodata veća količina, preporučujemo da se vozilo ne izlažesuncu dok se taj višak ne potroši.

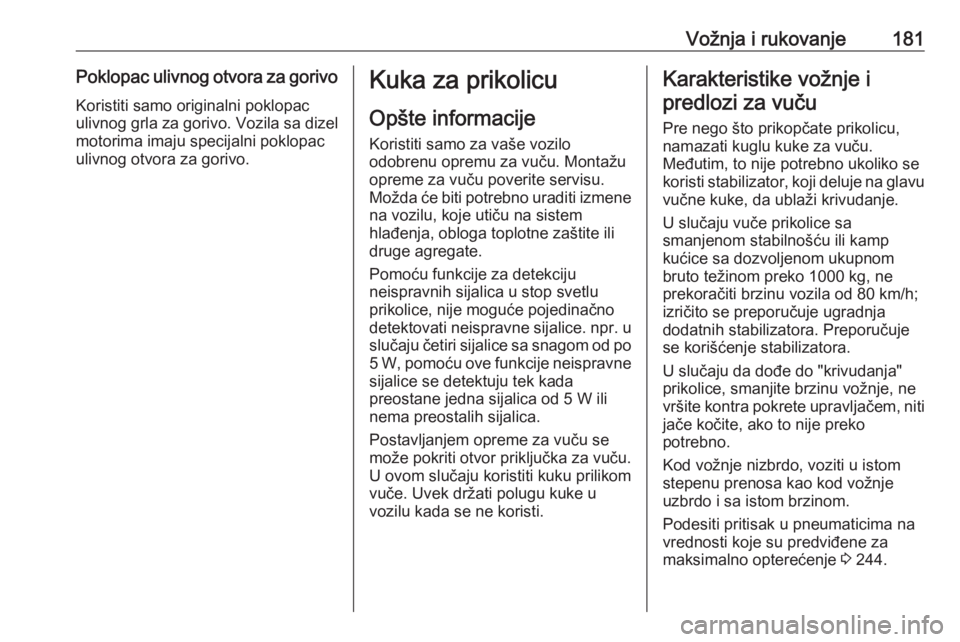

Vožnja i rukovanje181Poklopac ulivnog otvora za gorivoKoristiti samo originalni poklopac
ulivnog grla za gorivo. Vozila sa dizel
motorima imaju specijalni poklopac
ulivnog otvora za gorivo.Kuka za prikolicu
Opšte informacije Koristiti samo za vaše vozilo
odobrenu opremu za vuču. Montažu
opreme za vuču poverite servisu.
Možda će biti potrebno uraditi izmene
na vozilu, koje utiču na sistem
hlađenja, obloga toplotne zaštite ili druge agregate.
Pomoću funkcije za detekciju
neispravnih sijalica u stop svetlu
prikolice, nije moguće pojedinačno
detektovati neispravne sijalice. npr. u
slučaju četiri sijalice sa snagom od po 5 W, pomoću ove funkcije neispravne
sijalice se detektuju tek kada
preostane jedna sijalica od 5 W ili
nema preostalih sijalica.
Postavljanjem opreme za vuču se može pokriti otvor priključka za vuču.U ovom slučaju koristiti kuku prilikom
vuče. Uvek držati polugu kuke u
vozilu kada se ne koristi.Karakteristike vožnje i
predlozi za vuču
Pre nego što prikopčate prikolicu,
namazati kuglu kuke za vuču.
Međutim, to nije potrebno ukoliko se
koristi stabilizator, koji deluje na glavu vučne kuke, da ublaži krivudanje.
U slučaju vuče prikolice sa
smanjenom stabilnošću ili kamp
kućice sa dozvoljenom ukupnom
bruto težinom preko 1000 kg, ne
prekoračiti brzinu vozila od 80 km/h;
izričito se preporučuje ugradnja
dodatnih stabilizatora. Preporučuje
se korišćenje stabilizatora.
U slučaju da dođe do "krivudanja"
prikolice, smanjite brzinu vožnje, ne
vršite kontra pokrete upravljačem, niti
jače kočite, ako to nije preko
potrebno.
Kod vožnje nizbrdo, voziti u istom
stepenu prenosa kao kod vožnje
uzbrdo i sa istom brzinom.
Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje 3 244.

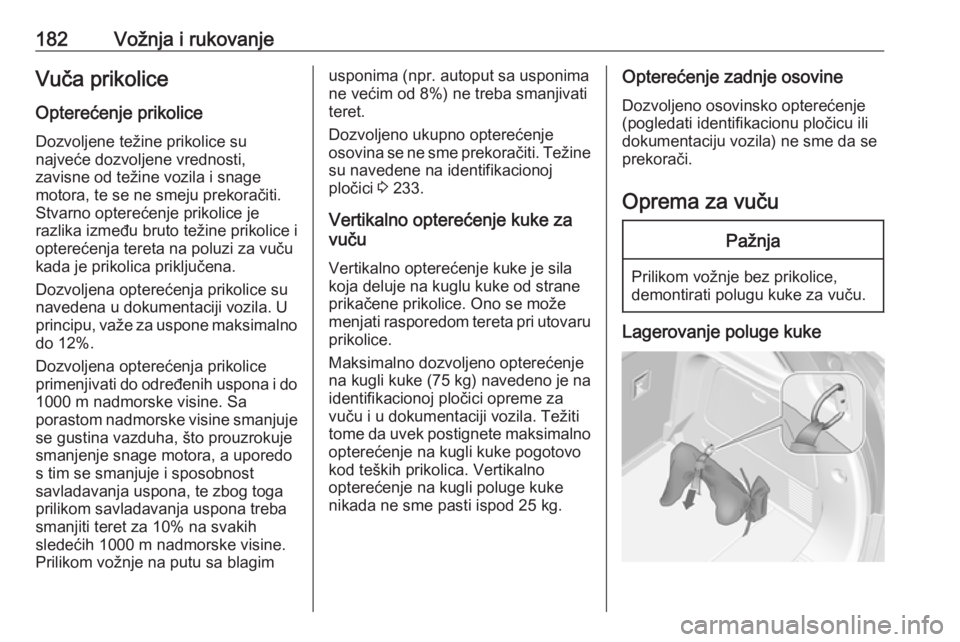

182Vožnja i rukovanjeVuča prikolice
Opterećenje prikolice
Dozvoljene težine prikolice su
najveće dozvoljene vrednosti,
zavisne od težine vozila i snage
motora, te se ne smeju prekoračiti.
Stvarno opterećenje prikolice je
razlika između bruto težine prikolice i
opterećenja tereta na poluzi za vuču
kada je prikolica priključena.
Dozvoljena opterećenja prikolice su
navedena u dokumentaciji vozila. U principu, važe za uspone maksimalno do 12%.
Dozvoljena opterećenja prikolice
primenjivati do određenih uspona i do
1000 m nadmorske visine. Sa
porastom nadmorske visine smanjuje
se gustina vazduha, što prouzrokuje
smanjenje snage motora, a uporedo
s tim se smanjuje i sposobnost
savladavanja uspona, te zbog toga
prilikom savladavanja uspona treba
smanjiti teret za 10% na svakih
sledećih 1000 m nadmorske visine.
Prilikom vožnje na putu sa blagimusponima (npr. autoput sa usponima
ne većim od 8%) ne treba smanjivati
teret.
Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Težine su navedene na identifikacionoj
pločici 3 233.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je sila koja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru prikolice.
Maksimalno dozvoljeno opterećenje
na kugli kuke (75 kg) navedeno je na
identifikacionoj pločici opreme za
vuču i u dokumentaciji vozila. Težiti tome da uvek postignete maksimalno opterećenje na kugli kuke pogotovo
kod teških prikolica. Vertikalno
opterećenje na kugli poluge kuke
nikada ne sme pasti ispod 25 kg.Opterećenje zadnje osovine
Dozvoljeno osovinsko opterećenje
(pogledati identifikacionu pločicu ili
dokumentaciju vozila) ne sme da se
prekorači.
Oprema za vučuPažnja
Prilikom vožnje bez prikolice,
demontirati polugu kuke za vuču.
Lagerovanje poluge kuke

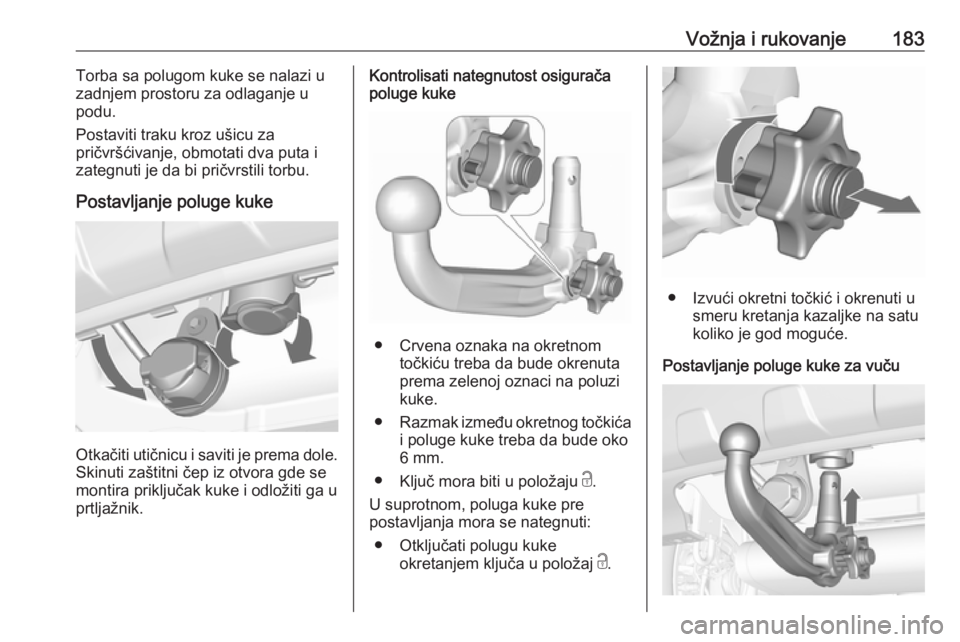

Vožnja i rukovanje183Torba sa polugom kuke se nalazi u
zadnjem prostoru za odlaganje u
podu.
Postaviti traku kroz ušicu za
pričvršćivanje, obmotati dva puta i
zategnuti je da bi pričvrstili torbu.
Postavljanje poluge kuke
Otkačiti utičnicu i saviti je prema dole.
Skinuti zaštitni čep iz otvora gde se
montira priključak kuke i odložiti ga u
prtljažnik.
Kontrolisati nategnutost osigurača
poluge kuke
● Crvena oznaka na okretnom
točkiću treba da bude okrenuta
prema zelenoj oznaci na poluzi
kuke.
● Razmak između okretnog točkića
i poluge kuke treba da bude oko
6 mm.
● Ključ mora biti u položaju c.
U suprotnom, poluga kuke pre
postavljanja mora se nategnuti:
● Otključati polugu kuke okretanjem ključa u položaj c.
● Izvući okretni točkić i okrenuti u
smeru kretanja kazaljke na satukoliko je god moguće.
Postavljanje poluge kuke za vuču

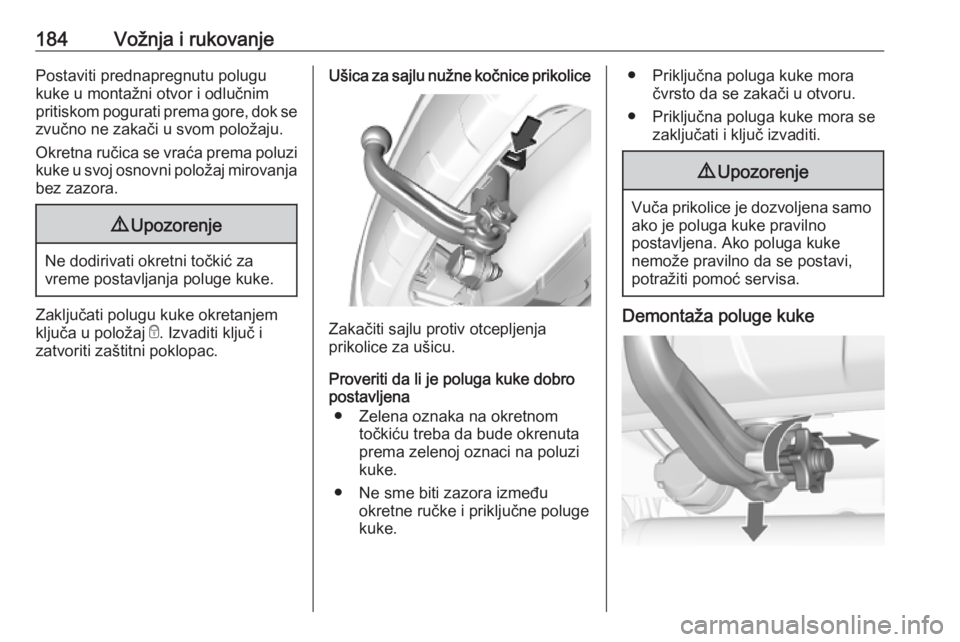

184Vožnja i rukovanjePostaviti prednapregnutu polugu
kuke u montažni otvor i odlučnim
pritiskom pogurati prema gore, dok se zvučno ne zakači u svom položaju.
Okretna ručica se vraća prema poluzi kuke u svoj osnovni položaj mirovanja
bez zazora.9 Upozorenje
Ne dodirivati okretni točkić za
vreme postavljanja poluge kuke.
Zaključati polugu kuke okretanjem
ključa u položaj e. Izvaditi ključ i
zatvoriti zaštitni poklopac.
Ušica za sajlu nužne kočnice prikolice
Zakačiti sajlu protiv otcepljenja
prikolice za ušicu.
Proveriti da li je poluga kuke dobro
postavljena
● Zelena oznaka na okretnom točkiću treba da bude okrenutaprema zelenoj oznaci na poluzi
kuke.
● Ne sme biti zazora između okretne ručke i priključne poluge
kuke.
● Priključna poluga kuke mora čvrsto da se zakači u otvoru.
● Priključna poluga kuke mora se zaključati i ključ izvaditi.9Upozorenje
Vuča prikolice je dozvoljena samo
ako je poluga kuke pravilno
postavljena. Ako poluga kuke
nemože pravilno da se postavi,
potražiti pomoć servisa.
Demontaža poluge kuke

Vožnja i rukovanje185Otvoriti zaštitni poklopac i okrenuti
ključ u položaj c za otključavanje
poluge kuke.
Izvući okretni točkić i okrenuti u smeru
kretanja kazaljke na satu koliko je god
moguće. Priključnu polugu kuke
izvući prema dole.
Postaviti zaštitni čep u otvor. Saviti
pokrivač.

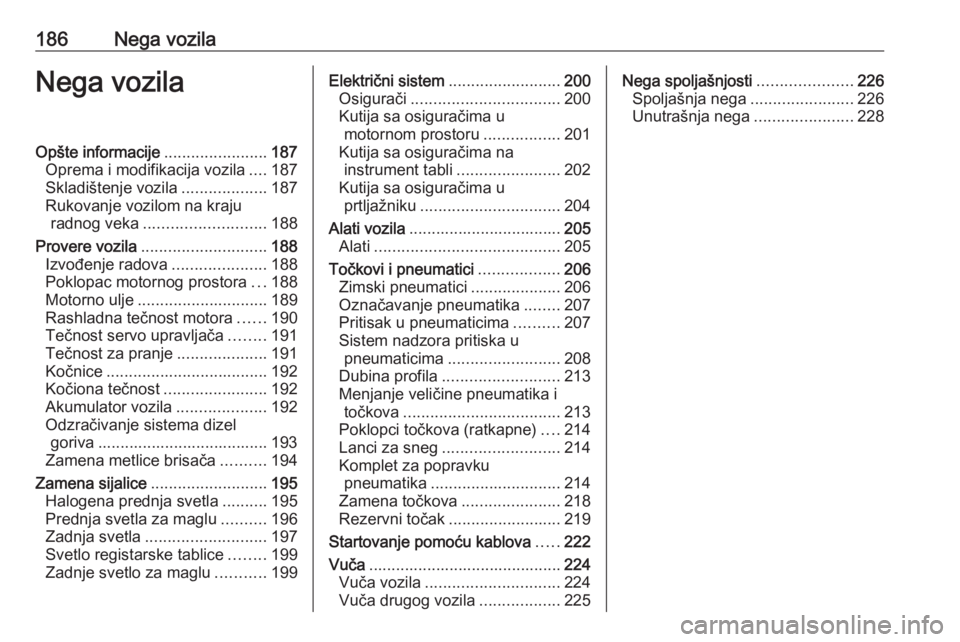

186Nega vozilaNega vozilaOpšte informacije.......................187
Oprema i modifikacija vozila ....187
Skladištenje vozila ...................187
Rukovanje vozilom na kraju radnog veka ........................... 188
Provere vozila ............................ 188
Izvođenje radova .....................188
Poklopac motornog prostora ...188
Motorno ulje ............................. 189
Rashladna tečnost motora ......190
Tečnost servo upravljača ........191
Tečnost za pranje ....................191
Kočnice .................................... 192
Kočiona tečnost .......................192
Akumulator vozila ....................192
Odzračivanje sistema dizel goriva ...................................... 193
Zamena metlice brisača ..........194
Zamena sijalice .......................... 195
Halogena prednja svetla ..........195
Prednja svetla za maglu ..........196
Zadnja svetla ........................... 197
Svetlo registarske tablice ........199
Zadnje svetlo za maglu ...........199Električni sistem .........................200
Osigurači ................................. 200
Kutija sa osiguračima u motornom prostoru .................201
Kutija sa osiguračima na instrument tabli .......................202
Kutija sa osiguračima u prtljažniku ............................... 204
Alati vozila .................................. 205
Alati ......................................... 205
Točkovi i pneumatici ..................206
Zimski pneumatici ....................206
Označavanje pneumatika ........207
Pritisak u pneumaticima ..........207
Sistem nadzora pritiska u pneumaticima ......................... 208
Dubina profila .......................... 213
Menjanje veličine pneumatika i točkova ................................... 213
Poklopci točkova (ratkapne) ....214
Lanci za sneg .......................... 214
Komplet za popravku pneumatika ............................. 214
Zamena točkova ......................218
Rezervni točak ......................... 219
Startovanje pomoću kablova .....222
Vuča ........................................... 224
Vuča vozila .............................. 224
Vuča drugog vozila ..................225Nega spoljašnjosti .....................226
Spoljašnja nega .......................226
Unutrašnja nega ......................228

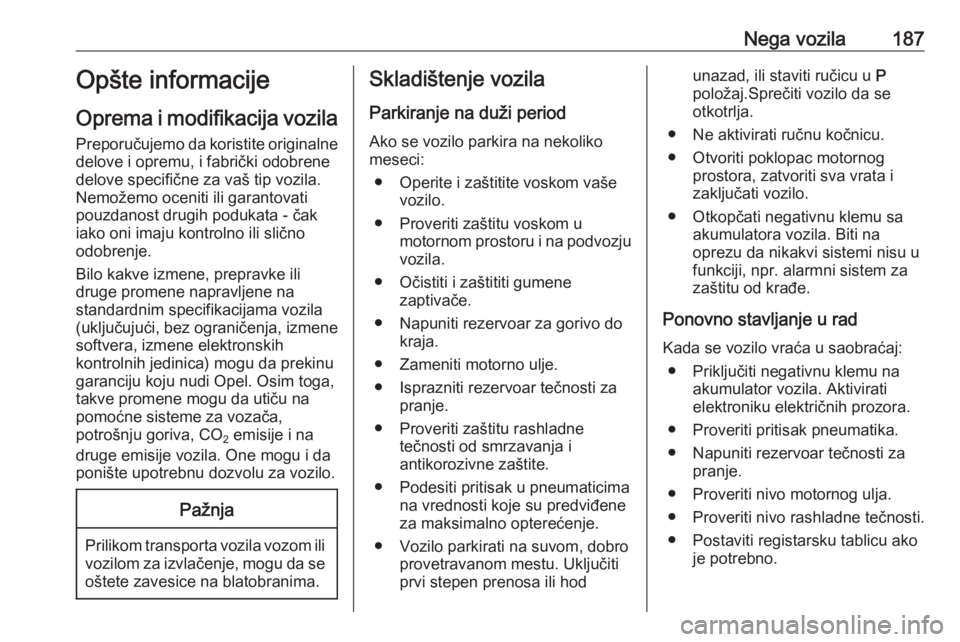

Nega vozila187Opšte informacije
Oprema i modifikacija vozila
Preporučujemo da koristite originalne delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila.
Nemožemo oceniti ili garantovati
pouzdanost drugih podukata - čak
iako oni imaju kontrolno ili slično
odobrenje.
Bilo kakve izmene, prepravke ili
druge promene napravljene na
standardnim specifikacijama vozila
(uključujući, bez ograničenja, izmene
softvera, izmene elektronskih
kontrolnih jedinica) mogu da prekinu
garanciju koju nudi Opel. Osim toga,
takve promene mogu da utiču na
pomoćne sisteme za vozača,
potrošnju goriva, CO 2 emisije i na
druge emisije vozila. One mogu i da
ponište upotrebnu dozvolu za vozilo.Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period
Ako se vozilo parkira na nekoliko
meseci:
● Operite i zaštitite voskom vaše vozilo.
● Proveriti zaštitu voskom u motornom prostoru i na podvozju
vozila.
● Očistiti i zaštititi gumene zaptivače.
● Napuniti rezervoar za gorivo do kraja.
● Zameniti motorno ulje.
● Isprazniti rezervoar tečnosti za pranje.
● Proveriti zaštitu rashladne tečnosti od smrzavanja i
antikorozivne zaštite.
● Podesiti pritisak u pneumaticima na vrednosti koje su predviđene
za maksimalno opterećenje.
● Vozilo parkirati na suvom, dobro provetravanom mestu. Uključiti
prvi stepen prenosa ili hodunazad, ili staviti ručicu u P
položaj.Sprečiti vozilo da se
otkotrlja.
● Ne aktivirati ručnu kočnicu.
● Otvoriti poklopac motornog prostora, zatvoriti sva vrata izaključati vozilo.
● Otkopčati negativnu klemu sa akumulatora vozila. Biti na
oprezu da nikakvi sistemi nisu u
funkciji, npr. alarmni sistem za
zaštitu od krađe.
Ponovno stavljanje u rad Kada se vozilo vraća u saobraćaj: ● Priključiti negativnu klemu na akumulator vozila. Aktivirati
elektroniku električnih prozora.
● Proveriti pritisak pneumatika.
● Napuniti rezervoar tečnosti za pranje.
● Proveriti nivo motornog ulja.
● Proveriti nivo rashladne tečnosti.
● Postaviti registarsku tablicu ako je potrebno.

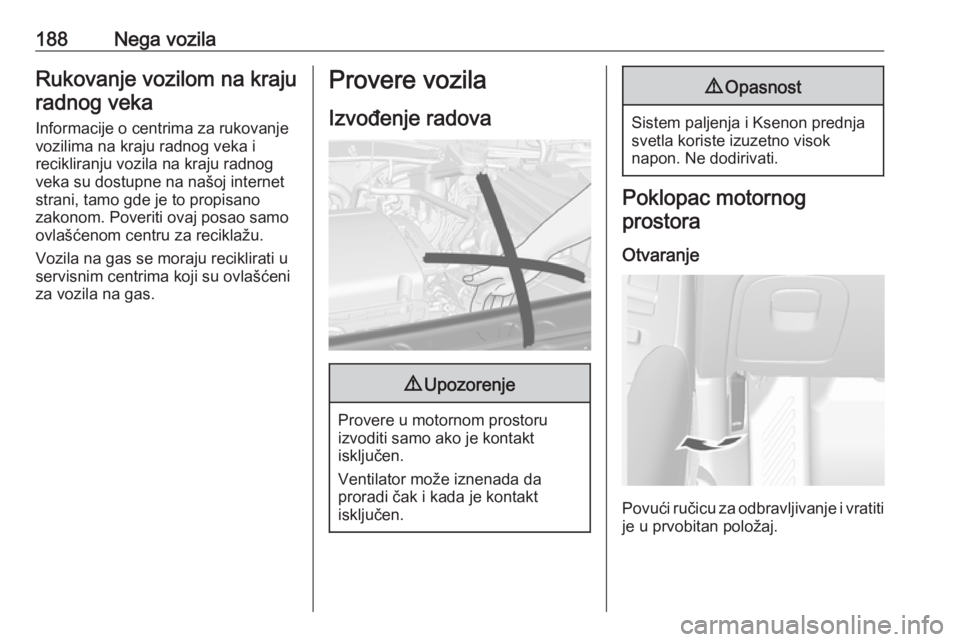

188Nega vozilaRukovanje vozilom na krajuradnog veka
Informacije o centrima za rukovanje
vozilima na kraju radnog veka i
recikliranju vozila na kraju radnog
veka su dostupne na našoj internet
strani, tamo gde je to propisano
zakonom. Poveriti ovaj posao samo
ovlašćenom centru za reciklažu.
Vozila na gas se moraju reciklirati u
servisnim centrima koji su ovlašćeni
za vozila na gas.Provere vozila
Izvođenje radova9 Upozorenje
Provere u motornom prostoru
izvoditi samo ako je kontakt
isključen.
Ventilator može iznenada da
proradi čak i kada je kontakt
isključen.
9 Opasnost
Sistem paljenja i Ksenon prednja
svetla koriste izuzetno visok
napon. Ne dodirivati.
Poklopac motornog
prostora
Otvaranje
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.
