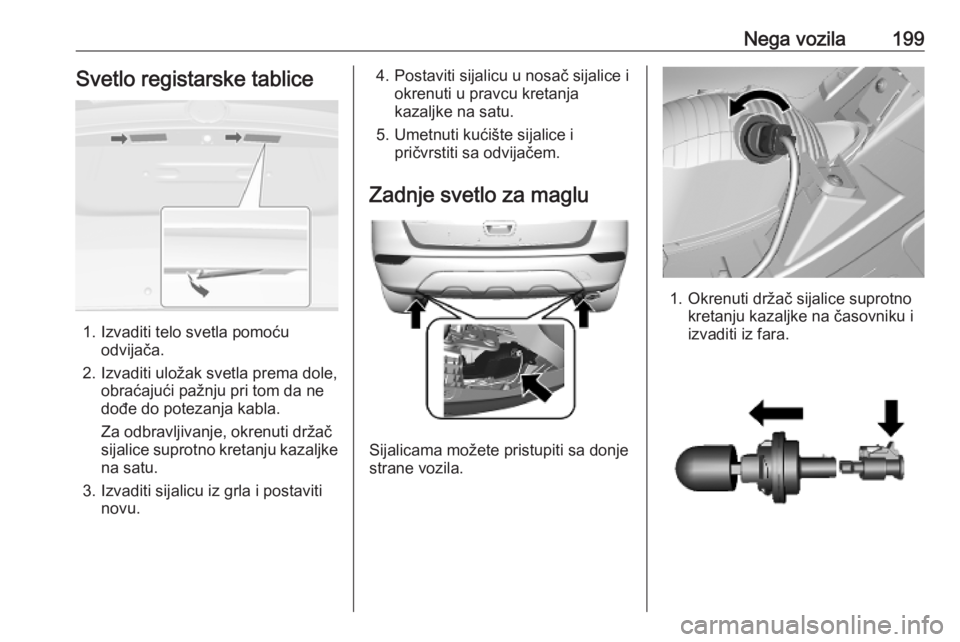

Nega vozila199Svetlo registarske tablice
1. Izvaditi telo svetla pomoćuodvijača.
2. Izvaditi uložak svetla prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
Za odbravljivanje, okrenuti držač
sijalice suprotno kretanju kazaljke
na satu.
3. Izvaditi sijalicu iz grla i postaviti novu.
4. Postaviti sijalicu u nosač sijalice i okrenuti u pravcu kretanja
kazaljke na satu.
5. Umetnuti kućište sijalice i pričvrstiti sa odvijačem.
Zadnje svetlo za maglu
Sijalicama možete pristupiti sa donje
strane vozila.
1. Okrenuti držač sijalice suprotno kretanju kazaljke na časovniku i
izvaditi iz fara.

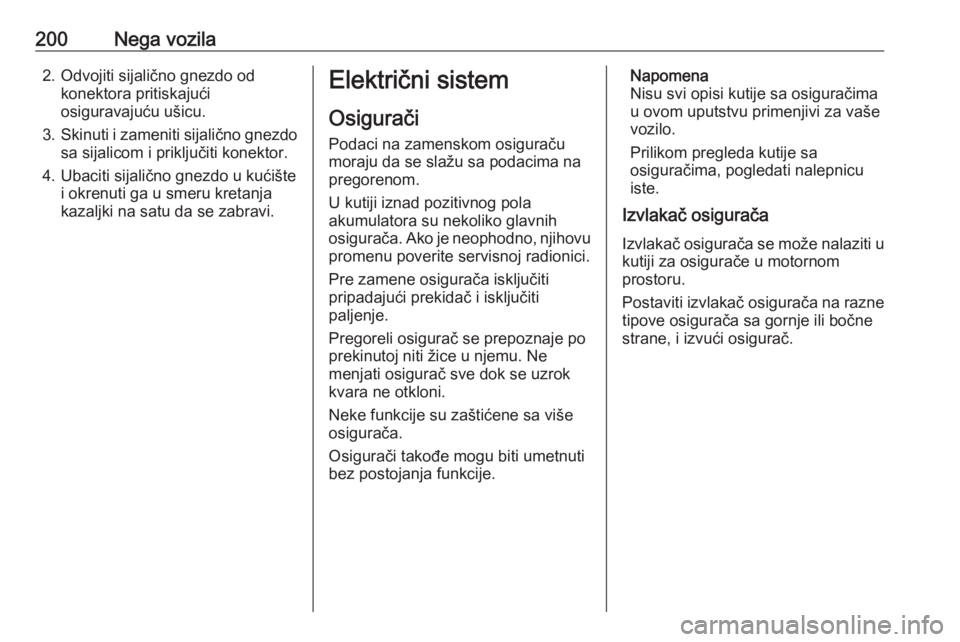

200Nega vozila2. Odvojiti sijalično gnezdo odkonektora pritiskajući
osiguravajuću ušicu.
3. Skinuti i zameniti sijalično gnezdo
sa sijalicom i priključiti konektor.
4. Ubaciti sijalično gnezdo u kućište i okrenuti ga u smeru kretanja
kazaljki na satu da se zabravi.Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U kutiji iznad pozitivnog pola
akumulatora su nekoliko glavnih
osigurača. Ako je neophodno, njihovu promenu poverite servisnoj radionici.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

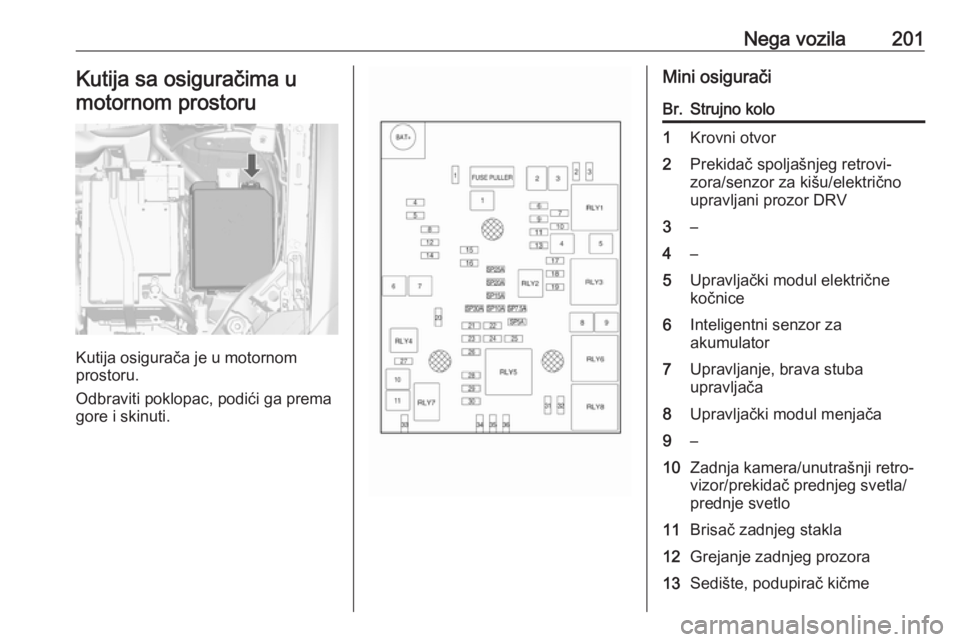

Nega vozila201Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je u motornom
prostoru.
Odbraviti poklopac, podići ga prema
gore i skinuti.
Mini osiguračiBr.Strujno kolo1Krovni otvor2Prekidač spoljašnjeg retrovi‐
zora/senzor za kišu/električno
upravljani prozor DRV3–4–5Upravljački modul električne
kočnice6Inteligentni senzor za
akumulator7Upravljanje, brava stuba
upravljača8Upravljački modul menjača9–10Zadnja kamera/unutrašnji retro‐
vizor/prekidač prednjeg svetla/
prednje svetlo11Brisač zadnjeg stakla12Grejanje zadnjeg prozora13Sedište, podupirač kičme

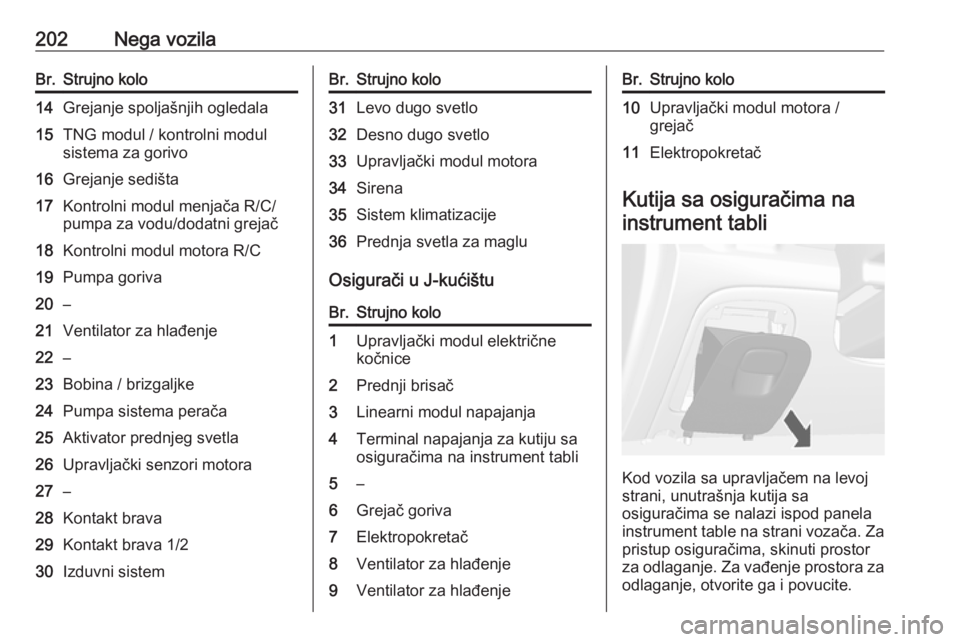

202Nega vozilaBr.Strujno kolo14Grejanje spoljašnjih ogledala15TNG modul / kontrolni modul
sistema za gorivo16Grejanje sedišta17Kontrolni modul menjača R/C/
pumpa za vodu/dodatni grejač18Kontrolni modul motora R/C19Pumpa goriva20–21Ventilator za hlađenje22–23Bobina / brizgaljke24Pumpa sistema perača25Aktivator prednjeg svetla26Upravljački senzori motora27–28Kontakt brava29Kontakt brava 1/230Izduvni sistemBr.Strujno kolo31Levo dugo svetlo32Desno dugo svetlo33Upravljački modul motora34Sirena35Sistem klimatizacije36Prednja svetla za maglu
Osigurači u J-kućištu
Br.Strujno kolo1Upravljački modul električne
kočnice2Prednji brisač3Linearni modul napajanja4Terminal napajanja za kutiju sa
osiguračima na instrument tabli5–6Grejač goriva7Elektropokretač8Ventilator za hlađenje9Ventilator za hlađenjeBr.Strujno kolo10Upravljački modul motora /
grejač11Elektropokretač
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, unutrašnja kutija sa
osiguračima se nalazi ispod panela
instrument table na strani vozača. Za
pristup osiguračima, skinuti prostor
za odlaganje. Za vađenje prostora za
odlaganje, otvorite ga i povucite.

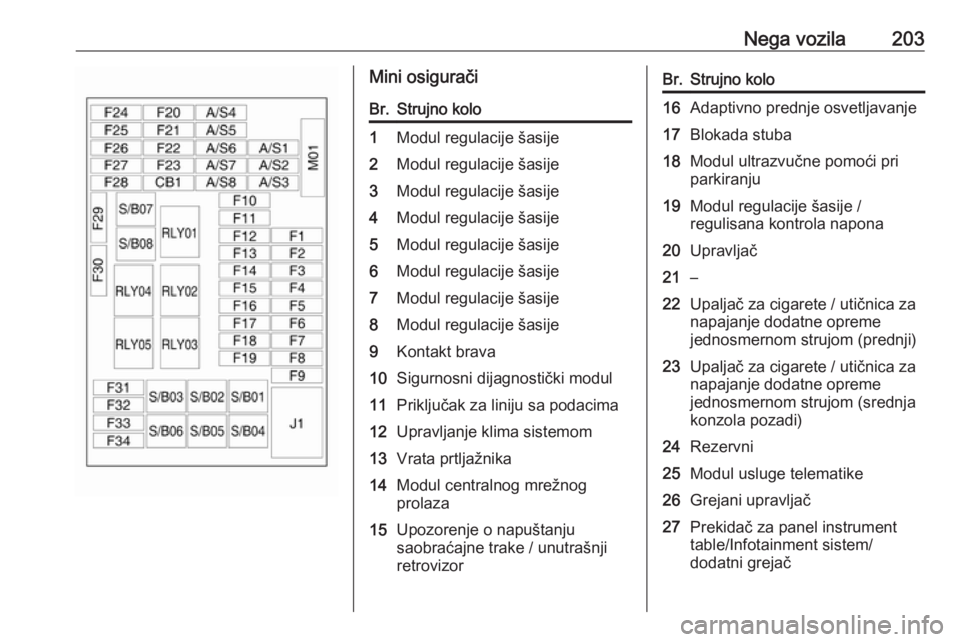

Nega vozila203Mini osiguračiBr.Strujno kolo1Modul regulacije šasije2Modul regulacije šasije3Modul regulacije šasije4Modul regulacije šasije5Modul regulacije šasije6Modul regulacije šasije7Modul regulacije šasije8Modul regulacije šasije9Kontakt brava10Sigurnosni dijagnostički modul11Priključak za liniju sa podacima12Upravljanje klima sistemom13Vrata prtljažnika14Modul centralnog mrežnog
prolaza15Upozorenje o napuštanju
saobraćajne trake / unutrašnji
retrovizorBr.Strujno kolo16Adaptivno prednje osvetljavanje17Blokada stuba18Modul ultrazvučne pomoći pri parkiranju19Modul regulacije šasije /
regulisana kontrola napona20Upravljač21–22Upaljač za cigarete / utičnica za
napajanje dodatne opreme
jednosmernom strujom (prednji)23Upaljač za cigarete / utičnica za
napajanje dodatne opreme
jednosmernom strujom (srednja
konzola pozadi)24Rezervni25Modul usluge telematike26Grejani upravljač27Prekidač za panel instrument
table/Infotainment sistem/
dodatni grejač

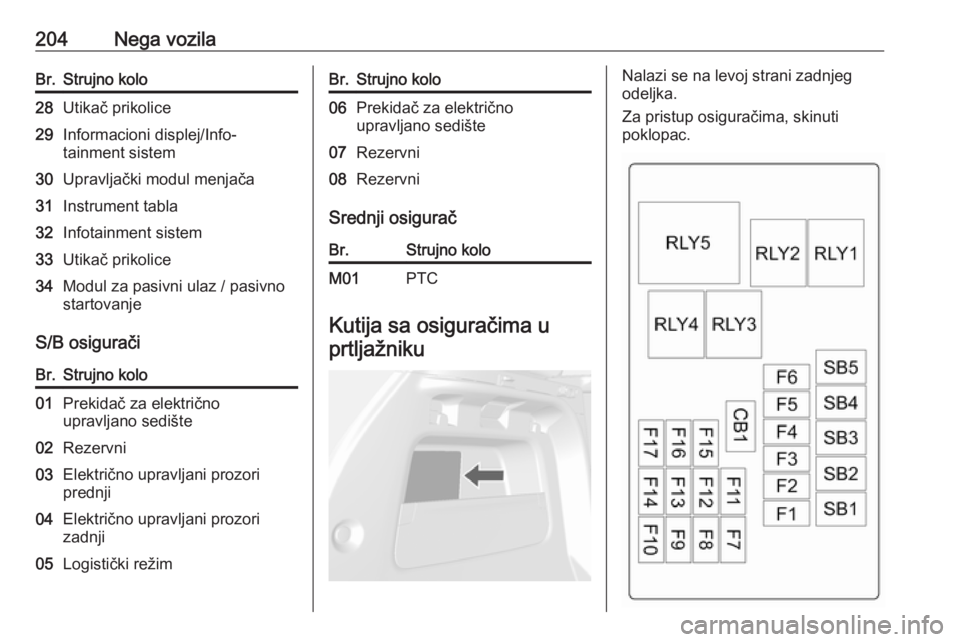

204Nega vozilaBr.Strujno kolo28Utikač prikolice29Informacioni displej/Info‐
tainment sistem30Upravljački modul menjača31Instrument tabla32Infotainment sistem33Utikač prikolice34Modul za pasivni ulaz / pasivno
startovanje
S/B osigurači
Br.Strujno kolo01Prekidač za električno
upravljano sedište02Rezervni03Električno upravljani prozori
prednji04Električno upravljani prozori
zadnji05Logistički režimBr.Strujno kolo06Prekidač za električno
upravljano sedište07Rezervni08Rezervni
Srednji osigurač
Br.Strujno koloM01PTC
Kutija sa osiguračima u
prtljažniku
Nalazi se na levoj strani zadnjeg
odeljka.
Za pristup osiguračima, skinuti
poklopac.

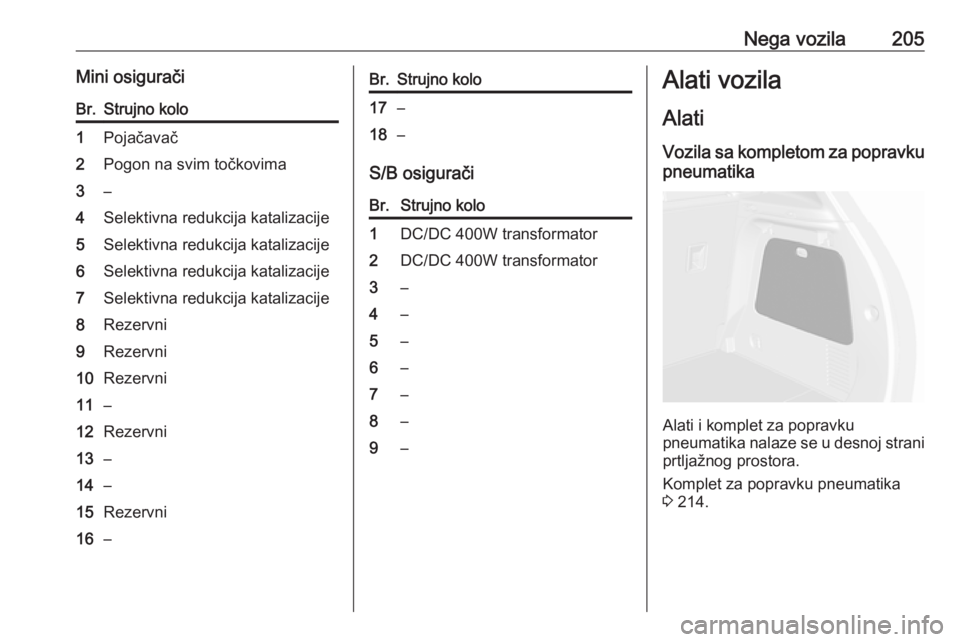

Nega vozila205Mini osiguračiBr.Strujno kolo1Pojačavač2Pogon na svim točkovima3–4Selektivna redukcija katalizacije5Selektivna redukcija katalizacije6Selektivna redukcija katalizacije7Selektivna redukcija katalizacije8Rezervni9Rezervni10Rezervni11–12Rezervni13–14–15Rezervni16–Br.Strujno kolo17–18–
S/B osigurači
Br.Strujno kolo1DC/DC 400W transformator2DC/DC 400W transformator3–4–5–6–7–8–9–Alati vozila
Alati Vozila sa kompletom za popravku
pneumatika
Alati i komplet za popravku
pneumatika nalaze se u desnoj strani
prtljažnog prostora.
Komplet za popravku pneumatika
3 214.

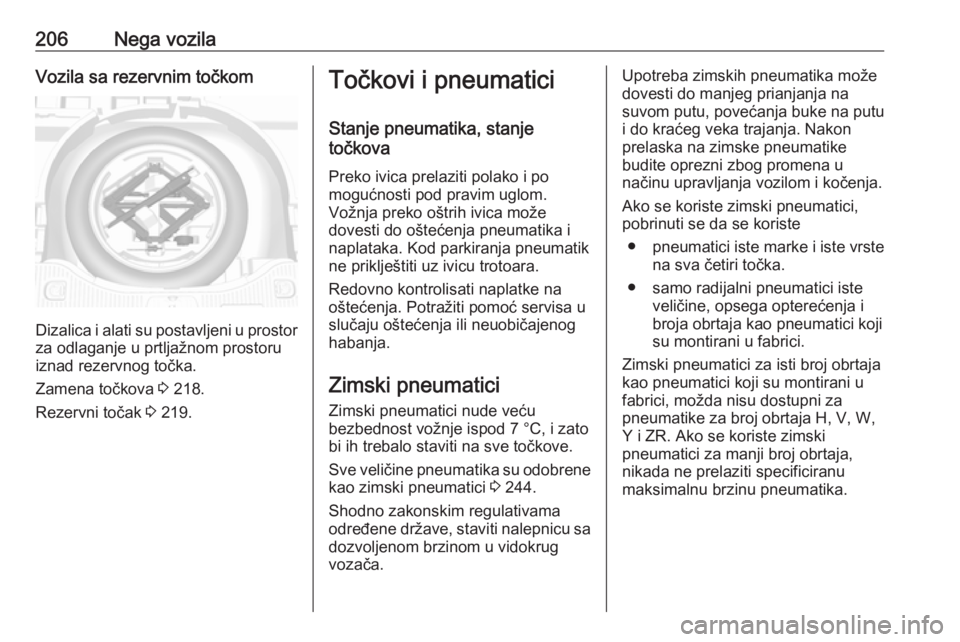

206Nega vozilaVozila sa rezervnim točkom
Dizalica i alati su postavljeni u prostor
za odlaganje u prtljažnom prostoru
iznad rezervnog točka.
Zamena točkova 3 218.
Rezervni točak 3 219.
Točkovi i pneumatici
Stanje pneumatika, stanje
točkova
Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici nude veću
bezbednost vožnje ispod 7 °C, i zato bi ih trebalo staviti na sve točkove.
Sve veličine pneumatika su odobrene
kao zimski pneumatici 3 244.
Shodno zakonskim regulativama
određene države, staviti nalepnicu sa dozvoljenom brzinom u vidokrugvozača.Upotreba zimskih pneumatika možedovesti do manjeg prianjanja na
suvom putu, povećanja buke na putu
i do kraćeg veka trajanja. Nakon
prelaska na zimske pneumatike
budite oprezni zbog promena u
načinu upravljanja vozilom i kočenja.
Ako se koriste zimski pneumatici,
pobrinuti se da se koriste
● pneumatici iste marke i iste vrste
na sva četiri točka.
● samo radijalni pneumatici iste veličine, opsega opterećenja i
broja obrtaja kao pneumatici koji
su montirani u fabrici.
Zimski pneumatici za isti broj obrtaja
kao pneumatici koji su montirani u
fabrici, možda nisu dostupni za
pneumatike za broj obrtaja H, V, W,
Y i ZR. Ako se koriste zimski
pneumatici za manji broj obrtaja,
nikada ne prelaziti specificiranu
maksimalnu brzinu pneumatika.

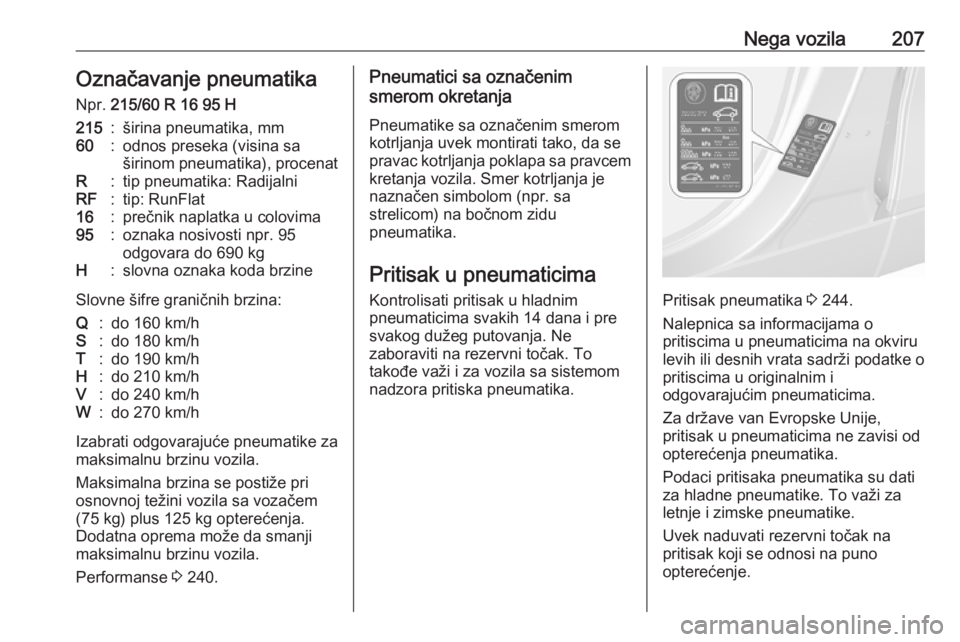

Nega vozila207Označavanje pneumatika
Npr. 215/60 R 16 95 H215:širina pneumatika, mm60:odnos preseka (visina sa
širinom pneumatika), procenatR:tip pneumatika: RadijalniRF:tip: RunFlat16:prečnik naplatka u colovima95:oznaka nosivosti npr. 95
odgovara do 690 kgH:slovna oznaka koda brzine
Slovne šifre graničnih brzina:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izabrati odgovarajuće pneumatike za
maksimalnu brzinu vozila.
Maksimalna brzina se postiže pri
osnovnoj težini vozila sa vozačem
(75 kg) plus 125 kg opterećenja.
Dodatna oprema može da smanji
maksimalnu brzinu vozila.
Performanse 3 240.
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom kotrljanja uvek montirati tako, da sepravac kotrljanja poklapa sa pravcem kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak. To
takođe važi i za vozila sa sistemom
nadzora pritiska pneumatika.
Pritisak pneumatika 3 244.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru
levih ili desnih vrata sadrži podatke o
pritiscima u originalnim i
odgovarajućim pneumaticima.
Za države van Evropske Unije,
pritisak u pneumaticima ne zavisi od
opterećenja pneumatika.
Podaci pritisaka pneumatika su dati za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.

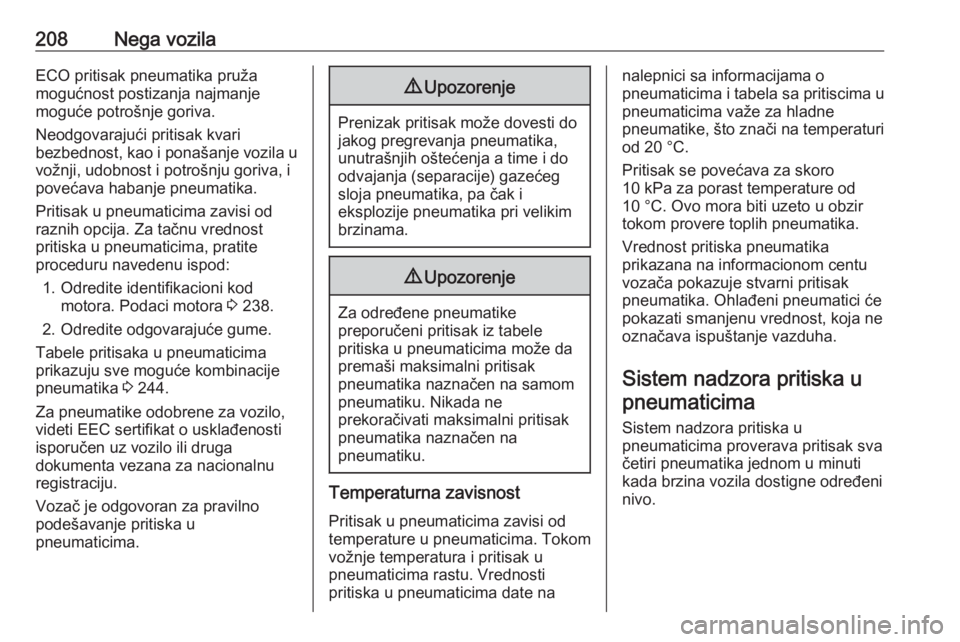

208Nega vozilaECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 238.
2. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima prikazuju sve moguće kombinacije
pneumatika 3 244.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
9 Upozorenje
Za određene pneumatike
preporučeni pritisak iz tabele
pritiska u pneumaticima može da premaši maksimalni pritisak
pneumatika naznačen na samom
pneumatiku. Nikada ne
prekoračivati maksimalni pritisak
pneumatika naznačen na
pneumatiku.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu. Vrednosti
pritiska u pneumaticima date na
nalepnici sa informacijama o
pneumaticima i tabela sa pritiscima u
pneumaticima važe za hladne
pneumatike, što znači na temperaturi od 20 °C.
Pritisak se povećava za skoro
10 kPa za porast temperature od
10 °C. Ovo mora biti uzeto u obzir
tokom provere toplih pneumatika.
Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje stvarni pritisak
pneumatika. Ohlađeni pneumatici će
pokazati smanjenu vrednost, koja ne
označava ispuštanje vazduha.
Sistem nadzora pritiska upneumaticima
Sistem nadzora pritiska u
pneumaticima proverava pritisak sva
četiri pneumatika jednom u minuti
kada brzina vozila dostigne određeni nivo.
