Sistem de iluminare99
Această acţiune poate fi repetată de
maxim patru ori, pe o durată maximă
de 4 minute.
Luminile se sting imediat prin rotirea
comutatorului în orice poziţie şi apoi
prin revenirea la 7.

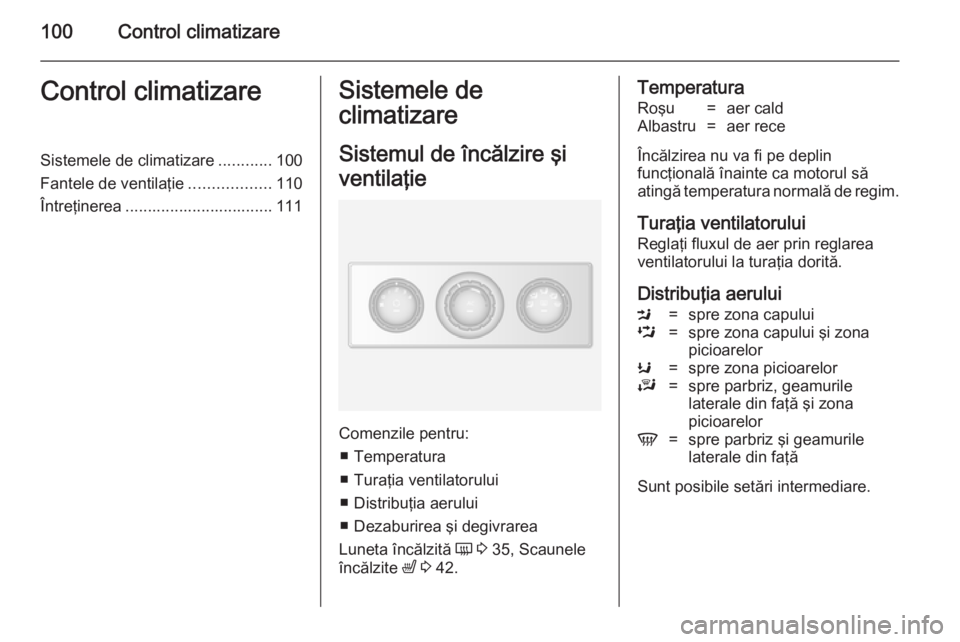

100Control climatizareControl climatizareSistemele de climatizare............100
Fantele de ventilaţie ..................110
Întreţinerea ................................. 111Sistemele de
climatizare
Sistemul de încălzire şi
ventilaţie
Comenzile pentru: ■ Temperatura
■ Turaţia ventilatorului
■ Distribuţia aerului
■ Dezaburirea şi degivrarea
Luneta încălzită Ü 3 35, Scaunele
încălzite ß 3 42.
TemperaturaRoşu=aer caldAlbastru=aer rece
Încălzirea nu va fi pe deplin
funcţională înainte ca motorul să
atingă temperatura normală de regim.
Turaţia ventilatorului
Reglaţi fluxul de aer prin reglarea
ventilatorului la turaţia dorită.
Distribuţia aerului
M=spre zona capuluiL=spre zona capului şi zona
picioarelorK=spre zona picioarelorJ=spre parbriz, geamurile
laterale din faţă şi zona
picioarelorV=spre parbriz şi geamurile
laterale din faţă
Sunt posibile setări intermediare.

Control climatizare101

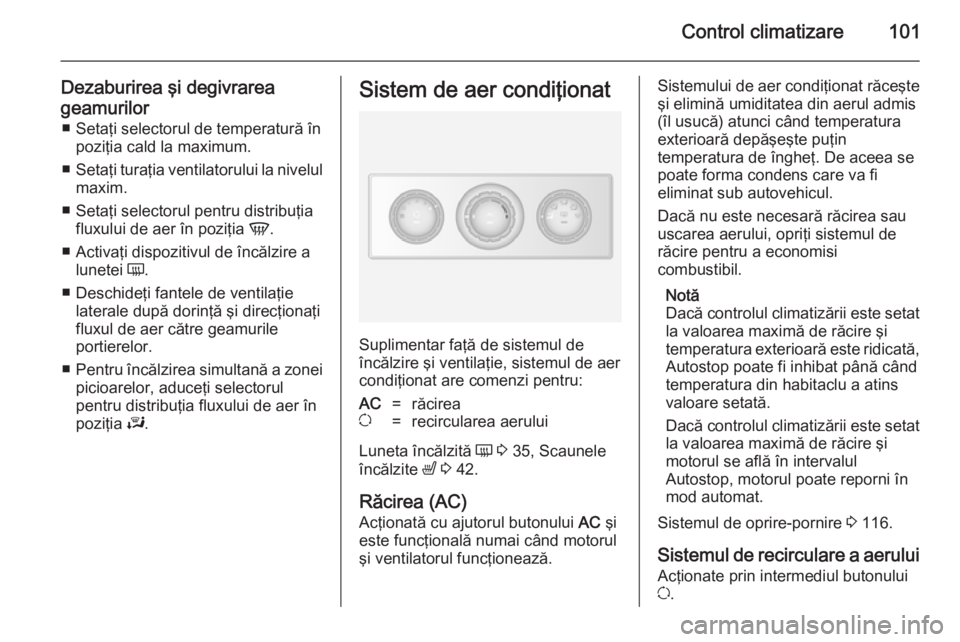

Dezaburirea şi degivrarea
geamurilor ■ Setaţi selectorul de temperatură în poziţia cald la maximum.
■ Setaţi turaţia ventilatorului la nivelul
maxim.
■ Setaţi selectorul pentru distribuţia fluxului de aer în poziţia V.
■ Activaţi dispozitivul de încălzire a lunetei Ü.
■ Deschideţi fantele de ventilaţie laterale după dorinţă şi direcţionaţi
fluxul de aer către geamurile
portierelor.
■ Pentru încălzirea simultană a zonei
picioarelor, aduceţi selectorul
pentru distribuţia fluxului de aer în
poziţia J.Sistem de aer condiţionat
Suplimentar faţă de sistemul de
încălzire şi ventilaţie, sistemul de aer
condiţionat are comenzi pentru:
AC=răcireau=recircularea aerului
Luneta încălzită Ü 3 35, Scaunele
încălzite ß 3 42.
Răcirea (AC)
Acţionată cu ajutorul butonului AC şi
este funcţională numai când motorul
şi ventilatorul funcţionează.
Sistemului de aer condiţionat răceşte
şi elimină umiditatea din aerul admis
(îl usucă) atunci când temperatura exterioară depăşeşte puţin
temperatura de îngheţ. De aceea se
poate forma condens care va fi
eliminat sub autovehicul.
Dacă nu este necesară răcirea sau
uscarea aerului, opriţi sistemul de
răcire pentru a economisi
combustibil.
Notă
Dacă controlul climatizării este setat
la valoarea maximă de răcire şi
temperatura exterioară este ridicată, Autostop poate fi inhibat până când
temperatura din habitaclu a atins
valoare setată.
Dacă controlul climatizării este setat la valoarea maximă de răcire şi
motorul se află în intervalul
Autostop, motorul poate reporni în
mod automat.
Sistemul de oprire-pornire 3 116.
Sistemul de recirculare a aerului Acţionate prin intermediul butonului
u .

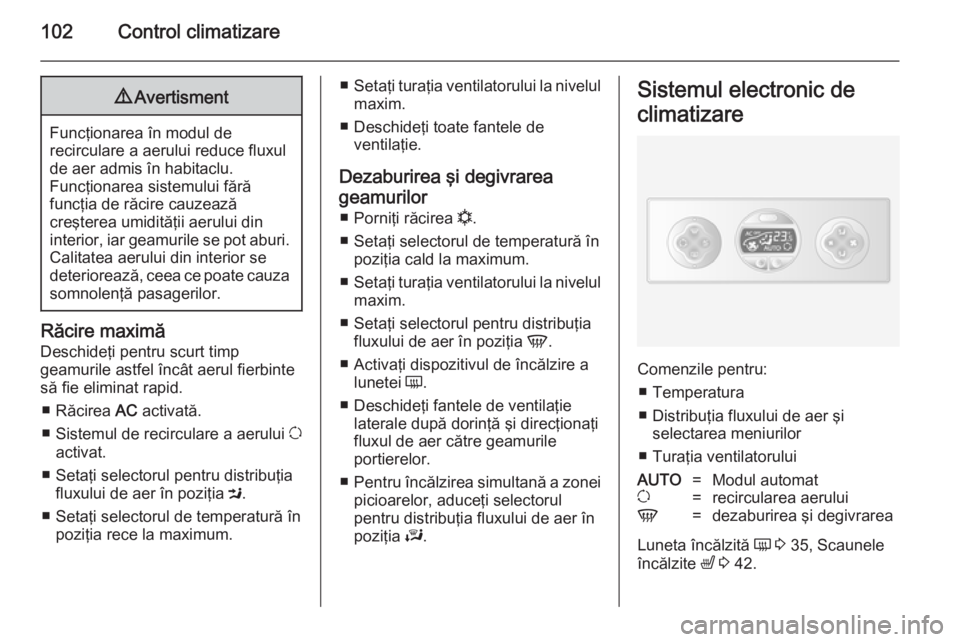

102Control climatizare9Avertisment
Funcţionarea în modul de
recirculare a aerului reduce fluxul
de aer admis în habitaclu.
Funcţionarea sistemului fără
funcţia de răcire cauzează
creşterea umidităţii aerului din
interior, iar geamurile se pot aburi. Calitatea aerului din interior se
deteriorează, ceea ce poate cauza somnolenţă pasagerilor.
Răcire maximă
Deschideţi pentru scurt timp
geamurile astfel încât aerul fierbinte
să fie eliminat rapid.
■ Răcirea AC activată.
■ Sistemul de recirculare a aerului u
activat.
■ Setaţi selectorul pentru distribuţia fluxului de aer în poziţia M.
■ Setaţi selectorul de temperatură în poziţia rece la maximum.
■Setaţi turaţia ventilatorului la nivelul
maxim.
■ Deschideţi toate fantele de ventilaţie.
Dezaburirea şi degivrarea
geamurilor ■ Porniţi răcirea n.
■ Setaţi selectorul de temperatură în poziţia cald la maximum.
■ Setaţi turaţia ventilatorului la nivelul
maxim.
■ Setaţi selectorul pentru distribuţia fluxului de aer în poziţia V.
■ Activaţi dispozitivul de încălzire a lunetei Ü.
■ Deschideţi fantele de ventilaţie laterale după dorinţă şi direcţionaţi
fluxul de aer către geamurile
portierelor.
■ Pentru încălzirea simultană a zonei
picioarelor, aduceţi selectorul
pentru distribuţia fluxului de aer în
poziţia J.Sistemul electronic de
climatizare
Comenzile pentru: ■ Temperatura
■ Distribuţia fluxului de aer şi selectarea meniurilor
■ Turaţia ventilatorului
AUTO=Modul automatu=recircularea aeruluiV=dezaburirea şi degivrarea
Luneta încălzită Ü 3 35, Scaunele
încălzite ß 3 42.

Control climatizare103

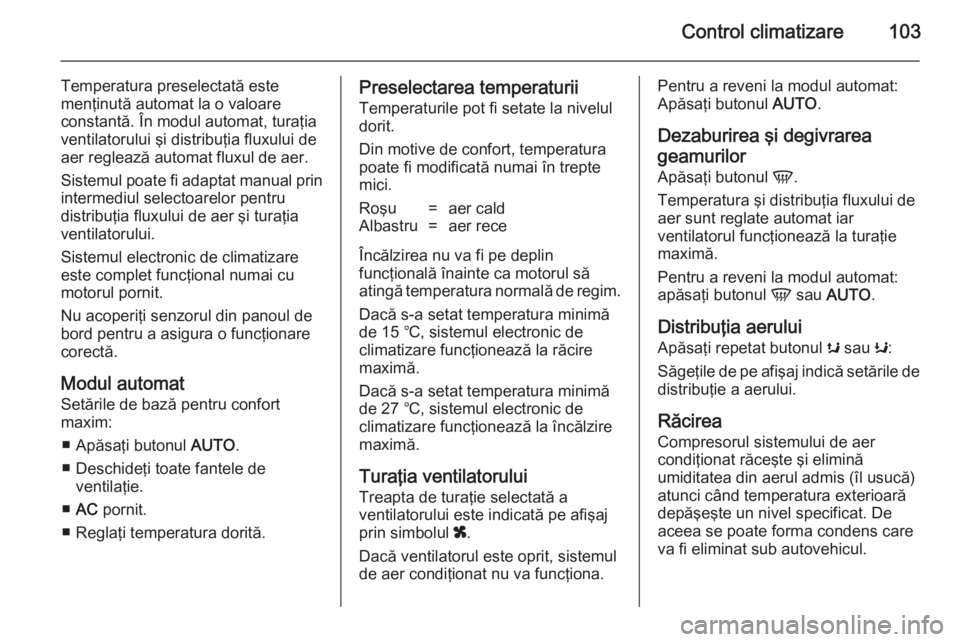

Temperatura preselectată este
menţinută automat la o valoare
constantă. În modul automat, turaţia
ventilatorului şi distribuţia fluxului de
aer reglează automat fluxul de aer.
Sistemul poate fi adaptat manual prin intermediul selectoarelor pentru
distribuţia fluxului de aer şi turaţia
ventilatorului.
Sistemul electronic de climatizare
este complet funcţional numai cu
motorul pornit.
Nu acoperiţi senzorul din panoul de
bord pentru a asigura o funcţionare
corectă.
Modul automat Setările de bază pentru confort
maxim:
■ Apăsaţi butonul AUTO.
■ Deschideţi toate fantele de ventilaţie.
■ AC pornit.
■ Reglaţi temperatura dorită.Preselectarea temperaturii Temperaturile pot fi setate la nivelul
dorit.
Din motive de confort, temperatura
poate fi modificată numai în trepte
mici.Roşu=aer caldAlbastru=aer rece
Încălzirea nu va fi pe deplin
funcţională înainte ca motorul să
atingă temperatura normală de regim.
Dacă s-a setat temperatura minimă
de 15 ℃, sistemul electronic de
climatizare funcţionează la răcire
maximă.
Dacă s-a setat temperatura minimă
de 27 ℃, sistemul electronic de
climatizare funcţionează la încălzire
maximă.
Turaţia ventilatorului Treapta de turaţie selectată a
ventilatorului este indicată pe afişaj
prin simbolul x.
Dacă ventilatorul este oprit, sistemul
de aer condiţionat nu va funcţiona.
Pentru a reveni la modul automat:
Apăsaţi butonul AUTO.
Dezaburirea şi degivrarea
geamurilor Apăsaţi butonul V.
Temperatura şi distribuţia fluxului de
aer sunt reglate automat iar
ventilatorul funcţionează la turaţie
maximă.
Pentru a reveni la modul automat:
apăsaţi butonul V sau AUTO .
Distribuţia aerului Apăsaţi repetat butonul s sau K:
Săgeţile de pe afişaj indică setările de
distribuţie a aerului.
RăcireaCompresorul sistemului de aer
condiţionat răceşte şi elimină
umiditatea din aerul admis (îl usucă)
atunci când temperatura exterioară
depăşeşte un nivel specificat. De
aceea se poate forma condens care
va fi eliminat sub autovehicul.

104Control climatizare
Dacă nu este necesară răcirea sau
deshidratarea aerului, apăsaţi
AC OFF pentru dezactivarea
sistemului de răcire, economisind
astfel combustibil.
Recircularea aerului în modul manual Acţionate prin intermediul butonului
u .9 Avertisment
Funcţionarea în modul de
recirculare a aerului reduce fluxul
de aer admis în habitaclu.
Funcţionarea sistemului fără
funcţia de răcire cauzează
creşterea umidităţii aerului din
interior, iar geamurile se pot aburi. Calitatea aerului din interior se
deteriorează, ceea ce poate cauza somnolenţă pasagerilor.

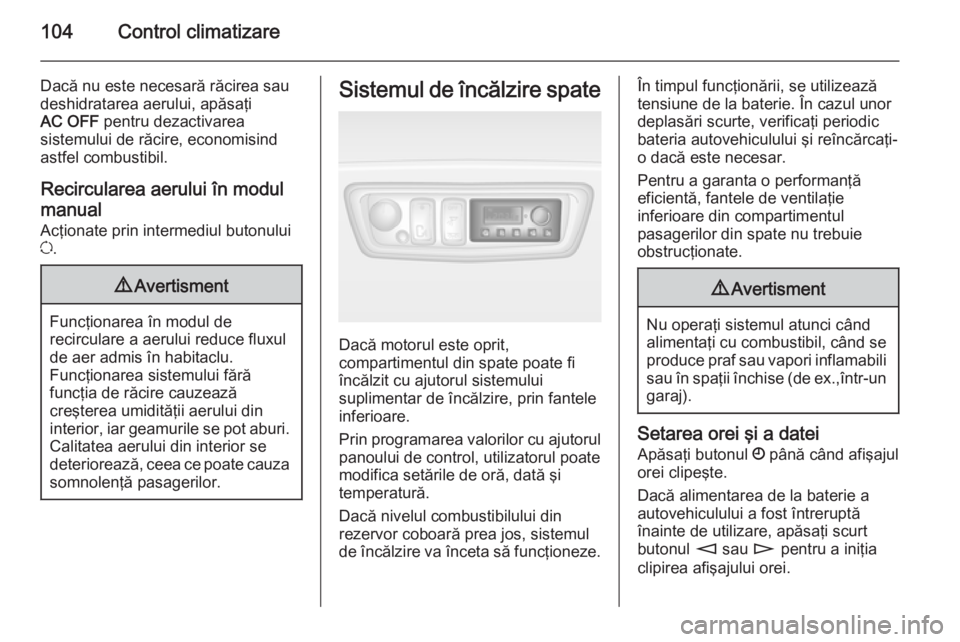

Sistemul de încălzire spate
Dacă motorul este oprit,
compartimentul din spate poate fi încălzit cu ajutorul sistemului
suplimentar de încălzire, prin fantele
inferioare.
Prin programarea valorilor cu ajutorul panoului de control, utilizatorul poate
modifica setările de oră, dată şi
temperatură.
Dacă nivelul combustibilului din
rezervor coboară prea jos, sistemul de încălzire va înceta să funcţioneze.
În timpul funcţionării, se utilizează
tensiune de la baterie. În cazul unor
deplasări scurte, verificaţi periodic
bateria autovehiculului şi reîncărcaţi-
o dacă este necesar.
Pentru a garanta o performanţă
eficientă, fantele de ventilaţie
inferioare din compartimentul
pasagerilor din spate nu trebuie
obstrucţionate.9 Avertisment
Nu operaţi sistemul atunci când
alimentaţi cu combustibil, când se produce praf sau vapori inflamabili sau în spaţii închise (de ex., într-un
garaj).
Setarea orei şi a datei
Apăsaţi butonul Ö până când afişajul
orei clipeşte.
Dacă alimentarea de la baterie a
autovehiculului a fost întreruptă
înainte de utilizare, apăsaţi scurt
butonul m sau n pentru a iniţia
clipirea afişajului orei.

Control climatizare105

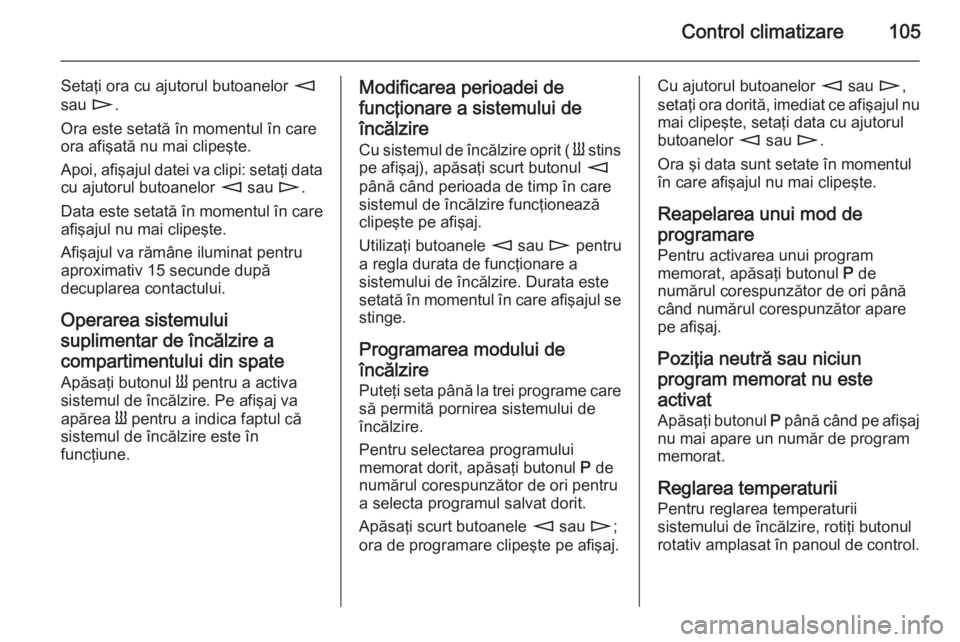

Setaţi ora cu ajutorul butoanelor m
sau n.
Ora este setată în momentul în care
ora afişată nu mai clipeşte.
Apoi, afişajul datei va clipi: setaţi data cu ajutorul butoanelor m sau n.
Data este setată în momentul în care
afişajul nu mai clipeşte.
Afişajul va rămâne iluminat pentru
aproximativ 15 secunde după
decuplarea contactului.
Operarea sistemului
suplimentar de încălzire a compartimentului din spate Apăsaţi butonul Y pentru a activa
sistemul de încălzire. Pe afişaj va
apărea Y pentru a indica faptul că
sistemul de încălzire este în funcţiune.Modificarea perioadei de
funcţionare a sistemului de
încălzire Cu sistemul de încălzire oprit ( Y stins
pe afişaj), apăsaţi scurt butonul m
până când perioada de timp în care
sistemul de încălzire funcţionează
clipeşte pe afişaj.
Utilizaţi butoanele m sau n pentru
a regla durata de funcţionare a
sistemului de încălzire. Durata este
setată în momentul în care afişajul se
stinge.
Programarea modului de
încălzire
Puteţi seta până la trei programe care să permită pornirea sistemului de
încălzire.
Pentru selectarea programului
memorat dorit, apăsaţi butonul P de
numărul corespunzător de ori pentru
a selecta programul salvat dorit.
Apăsaţi scurt butoanele m sau n;
ora de programare clipeşte pe afişaj.Cu ajutorul butoanelor m sau n,
setaţi ora dorită, imediat ce afişajul nu mai clipeşte, setaţi data cu ajutorul
butoanelor m sau n.
Ora şi data sunt setate în momentul
în care afişajul nu mai clipeşte.
Reapelarea unui mod de
programare
Pentru activarea unui program
memorat, apăsaţi butonul P de
numărul corespunzător de ori până când numărul corespunzător apare
pe afişaj.
Poziţia neutră sau niciun
program memorat nu este
activat
Apăsaţi butonul P până când pe afişaj
nu mai apare un număr de program memorat.
Reglarea temperaturii Pentru reglarea temperaturii
sistemului de încălzire, rotiţi butonul
rotativ amplasat în panoul de control.

106Control climatizare
Rotirea în
sens orar=măreşte
temperaturaRotirea în
sens
antiorar=scade temperatura
Sistem de climatizare
pentru zona din spate
Sistemul de aer condiţionat spate
este activat în combinaţie cu sistemul
de aer condiţionat al părţii din faţă a
habitaclului.
Autobuz
Fantele de ventilaţie din spate
Aerul condiţionat suplimentar este
furnizat în compartimentul
pasagerilor din spate prin intermediul
fantelor de ventilaţie din plafon.
Turaţia ventilatorului
Reglaţi debitul de aer pentru a selecta
turaţia dorită.
rotirea în
sens orar=creşte debitul de aerrotirea în
sens
antiorar=descreşte debitul de
aerCombi
Aerul condiţional suplimentar este
furnizat în compartimentul
pasagerilor din spate prin intermediul fantelor de ventilaţie amplasate
deasupra şoferului şi în
compartimentul pasagerilor din faţă.
Cu sistemul de aer condiţionat din
compartimentul pasagerilor din faţă
activat, reglaţi debitul de aer pentru a
selecta turaţia dorită.
Asiguraţi-vă că fantele de ventilaţie
sunt deschise atunci când sunt
utilizate pentru a preveni formarea gheţii în sistem din cauza unei lipse a
circulării aerului.
Sistemul auxiliar de
încălzire
Sistemul de încălzire pentru lichidul de răcire
Încălzitorul de lichid de răcire
Eberspächer, care funcţionează cu
combustibil şi este independent de
motor, asigură o încălzire rapidă a
lichidului de răcire a motorului pentru

Control climatizare107
a permite încălzirea interiorului
autovehiculului fără a pune în
funcţiune motorul.9 Avertisment
Nu operaţi sistemul atunci când
alimentaţi cu combustibil, când se produce praf sau vapori inflamabili sau în spaţii închise (de ex., într-un
garaj).
Înainte de a porni sau programa
pornirea sistemului, reglaţi sistemul
de climatizare al autovehiculului în
modul încălzire şi distribuţia aerului în
poziţia V.
Opriţi atunci când nu mai este
necesar. Încălzirea se opreşte
automat după timpul de funcţionare
programat. De asemenea, dacă
nivelul combustibilului din rezervor
coboară prea jos, sistemul de
încălzire se va opri.
În timpul funcţionării, se utilizează
tensiune de la baterie. Prin urmare,
timpul de mers trebuie să fie cel puţin egal cu timpul de încălzire. În cazul
unor deplasări scurte, verificaţi
periodic bateria autovehiculului şi
reîncărcaţi-o dacă este necesar.
Pentru a garanta performanţa
eficientă, operaţi încălzitorul auxiliar
pentru un interval scurt o dată pe
lună.
Unităţile de comandă
Programatorul de timp sau unitatea
telecomenzii porneşte şi opreşte
sistemul; unităţile se utilizează la
programarea de timpi de pornire
specifici.
Cronometrul1 X
Butonul de
activare=Porneşte şi opreşte
unitatea de comandă
şi modifică
informaţiile afişate2 q
Butonul
Înapoi=Selectează funcţiile
din bara de meniu şi
setează valorile3 Bara de
meniu=Afişează funcţiile
selectabile Y, x , P ,
Ö şi Y4 r
Butonul
Înainte=Selectează funcţiile
din bara de meniu şi
setează valorile5 OK
Butonul=Confirmă selecţia
Telecomanda

108Control climatizare
Butoanele de comandă funcţionează
în mod similar cu unitatea
programatorului descrisă anterior.
Pentru a activa telecomanda, apăsaţi butonul de activare X şi eliberaţi-l
după ce bara de meniu apare pe
afişaj. Indicatorul de semnalizare şi
SENd apar scurt pe afişaj, fiind
urmate de valoarea temperaturii.9 Avertisment
Atunci când alimentaţi cu
combustibil, opriţi telecomanda şi
încălzitorul!
Pentru a opri, apăsaţi şi ţineţi apăsat
butonul de activare X pentru a
preveni funcţionarea accidentală.
Telecomanda are o rază maximă de
acţiune de 600 metri. Raza de acţiune poate fi redusă de condiţiile de mediu
şi pe măsură ce bateria se descarcă.
Pe lângă unitatea telecomenzii, cu
ajutorul butonului din tabloul de bord, încălzirea poate fi pornită pentru
30 de minute sau poate fi oprită.
Înlocuirea bateriei
Înlocuiţi bateria când raza de acţiune
a telecomenzii s-a redus sau când
simbolul pentru încărcarea bateriei
clipeşte.
Deschideţi capacul cu ajutorul unei
monede şi înlocuiţi bateria (CR 2430
sau echivalent), verificând dacă noua baterie este corect montată, cu
partea pozitivă ( <) îndreptată către
bornele pozitive. Fixaţi la loc capacul.
Eliminaţi bateriile vechi în
conformitate cu reglementările de
mediu.
Bateriile nu vor fi eliminate odată cu
gunoiul menajer. Acestea vor fi
eliminate prin intermediul unui centru
adecvat de reciclare.
Afişări ale erorilor la nivelul
telecomenzii
cobA=Semnal slab -
schimbaţi poziţiaconP=Lipsă semnal -
deplasaţi-vă mai aproapebALo=Baterie descărcată -
înlocuiţi bateriaErr=Eroare de sistem -
contactaţi atelierul de
serviceAdd,
AddE=Sistemul se află în modul
memorizare
