OPEL MOVANO_B 2014 Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine149

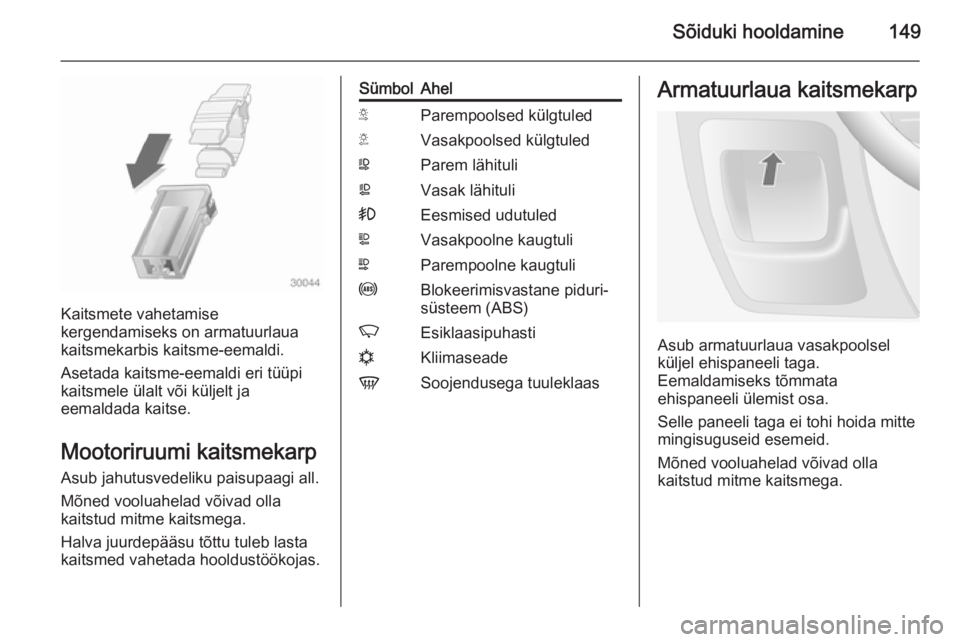

Kaitsmete vahetamise
kergendamiseks on armatuurlaua
kaitsmekarbis kaitsme-eemaldi.
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarp
Asub jahutusvedeliku paisupaagi all.
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.
Halva juurdepääsu tõttu tuleb lasta
kaitsmed vahetada hooldustöökojas.
SümbolAhelSParempoolsed külgtuledTVasakpoolsed külgtuledWParem lähituliaVasak lähituli>Eesmised udutuledLVasakpoolne kaugtuliNParempoolne kaugtuliuBlokeerimisvastane piduri‐
süsteem (ABS)KEsiklaasipuhastinKliimaseadeVSoojendusega tuuleklaasArmatuurlaua kaitsmekarp
Asub armatuurlaua vasakpoolsel
küljel ehispaneeli taga.
Eemaldamiseks tõmmata
ehispaneeli ülemist osa.
Selle paneeli taga ei tohi hoida mitte mingisuguseid esemeid.
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.

150Sõiduki hooldamine

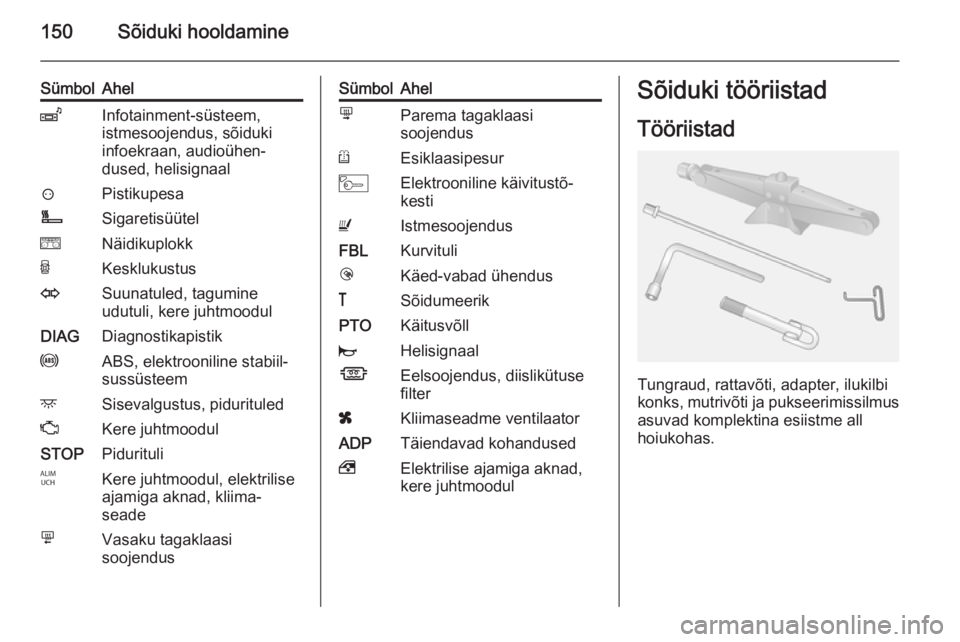

SümbolAhelZInfotainment-süsteem,
istmesoojendus, sõiduki
infoekraan, audioühen‐
dused, helisignaal?PistikupesaÌSigaretisüüteleNäidikuplokkUKesklukustusOSuunatuled, tagumine
udutuli, kere juhtmoodulDIAGDiagnostikapistikuABS, elektrooniline stabiil‐
sussüsteemdSisevalgustus, pidurituledZKere juhtmoodulSTOPPidurituliIKere juhtmoodul, elektrilise
ajamiga aknad, kliima‐
seademVasaku tagaklaasi soojendusSümbolAhelnParema tagaklaasi
soojendusREsiklaasipesurMElektrooniline käivitustõ‐
kestiUIstmesoojendusFBLKurvitulilKäed-vabad ühendus&SõidumeerikPTOKäitusvõlljHelisignaalÍEelsoojendus, diislikütuse
filterxKliimaseadme ventilaatorADPTäiendavad kohandused,Elektrilise ajamiga aknad,
kere juhtmoodulSõiduki tööriistad
Tööriistad
Tungraud, rattavõti, adapter, ilukilbi
konks, mutrivõti ja pukseerimissilmus asuvad komplektina esiistme all
hoiukohas.

Sõiduki hooldamine151

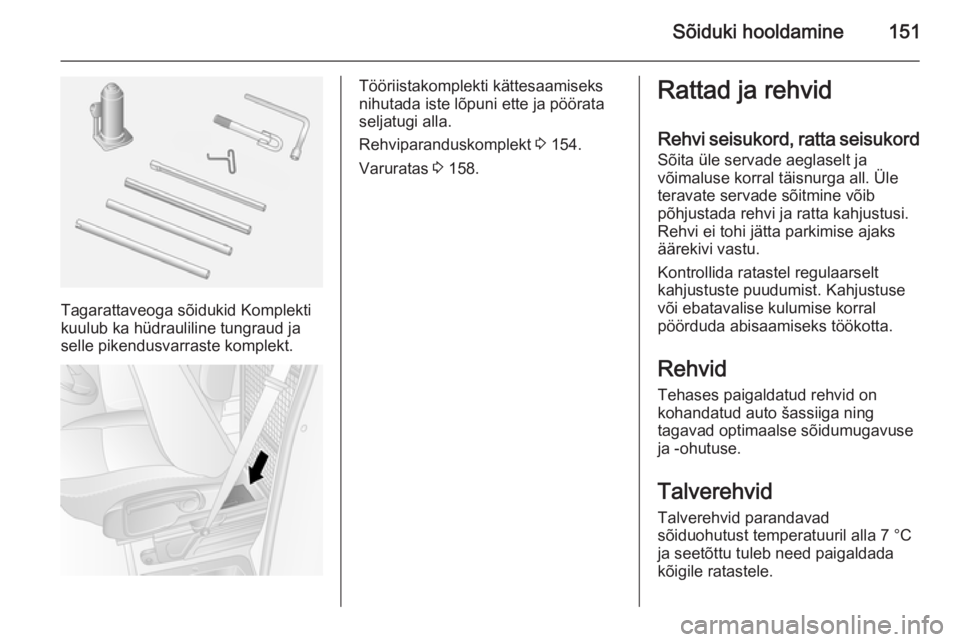

Tagarattaveoga sõidukid Komplekti
kuulub ka hüdrauliline tungraud ja
selle pikendusvarraste komplekt.
Tööriistakomplekti kättesaamiseks
nihutada iste lõpuni ette ja pöörata
seljatugi alla.
Rehviparanduskomplekt 3 154.
Varuratas 3 158.Rattad ja rehvid
Rehvi seisukord, ratta seisukordSõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks äärekivi vastu.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Kahjustuse
või ebatavalise kulumise korral
pöörduda abisaamiseks töökotta.
Rehvid Tehases paigaldatud rehvid on
kohandatud auto šassiiga ning
tagavad optimaalse sõidumugavuse
ja -ohutuse.
Talverehvid Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.

152Sõiduki hooldamine

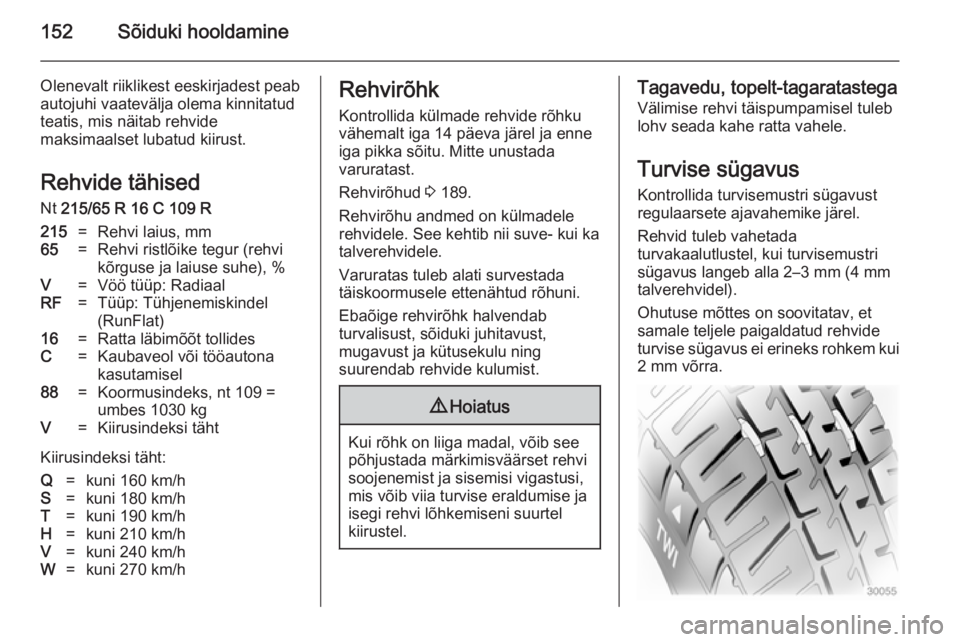

Olenevalt riiklikest eeskirjadest peabautojuhi vaatevälja olema kinnitatud
teatis, mis näitab rehvide
maksimaalset lubatud kiirust.
Rehvide tähised Nt 215/65 R 16 C 109 R215=Rehvi laius, mm65=Rehvi ristlõike tegur (rehvi
kõrguse ja laiuse suhe), %V=Vöö tüüp: RadiaalRF=Tüüp: Tühjenemiskindel
(RunFlat)16=Ratta läbimõõt tollidesC=Kaubaveol või tööautona
kasutamisel88=Koormusindeks, nt 109 =
umbes 1030 kgV=Kiirusindeksi täht
Kiirusindeksi täht:
Q=kuni 160 km/hS=kuni 180 km/hT=kuni 190 km/hH=kuni 210 km/hV=kuni 240 km/hW=kuni 270 km/hRehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Mitte unustada
varuratast.
Rehvirõhud 3 189.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka
talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
Ebaõige rehvirõhk halvendab
turvalisust, sõiduki juhitavust,
mugavust ja kütusekulu ning
suurendab rehvide kulumist.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
Tagavedu, topelt-tagaratastega
Välimise rehvi täispumpamisel tuleb
lohv seada kahe ratta vahele.
Turvise sügavus
Kontrollida turvisemustri sügavust
regulaarsete ajavahemike järel.
Rehvid tuleb vahetada
turvakaalutlustel, kui turvisemustri
sügavus langeb alla 2–3 mm (4 mm
talverehvidel).
Ohutuse mõttes on soovitatav, et
samale teljele paigaldatud rehvide
turvise sügavus ei erineks rohkem kui 2 mm võrra.

Sõiduki hooldamine153

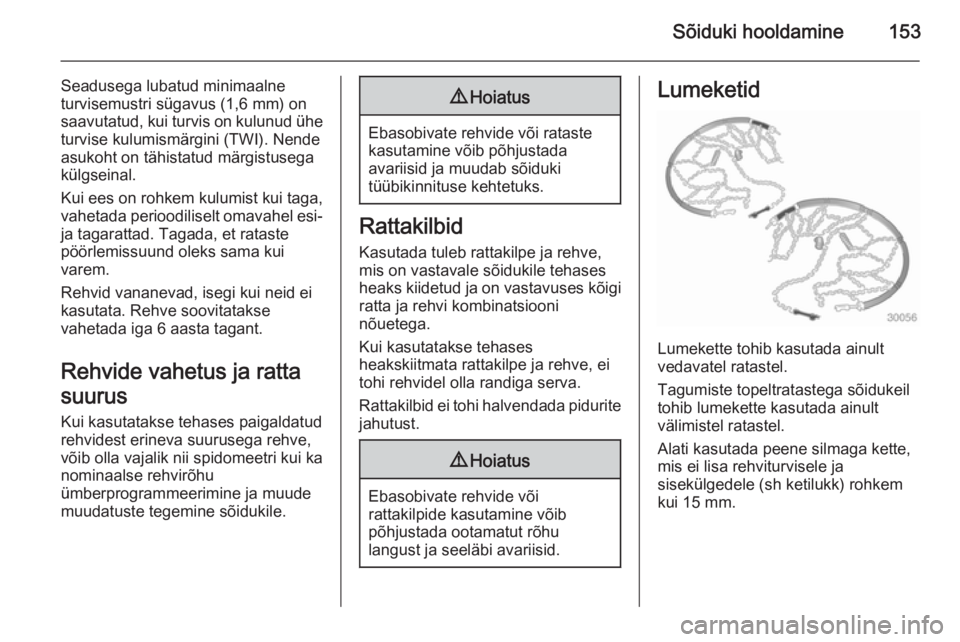

Seadusega lubatud minimaalne
turvisemustri sügavus (1,6 mm) on
saavutatud, kui turvis on kulunud ühe turvise kulumismärgini (TWI). Nende
asukoht on tähistatud märgistusega
külgseinal.
Kui ees on rohkem kulumist kui taga,
vahetada perioodiliselt omavahel esi-
ja tagarattad. Tagada, et rataste
pöörlemissuund oleks sama kui
varem.
Rehvid vananevad, isegi kui neid ei
kasutata. Rehve soovitatakse
vahetada iga 6 aasta tagant.
Rehvide vahetus ja rattasuurus
Kui kasutatakse tehases paigaldatud
rehvidest erineva suurusega rehve,
võib olla vajalik nii spidomeetri kui ka nominaalse rehvirõhu
ümberprogrammeerimine ja muude
muudatuste tegemine sõidukile.9 Hoiatus
Ebasobivate rehvide või rataste
kasutamine võib põhjustada
avariisid ja muudab sõiduki
tüübikinnituse kehtetuks.
Rattakilbid
Kasutada tuleb rattakilpe ja rehve,
mis on vastavale sõidukile tehases
heaks kiidetud ja on vastavuses kõigi
ratta ja rehvi kombinatsiooni
nõuetega.
Kui kasutatakse tehases
heakskiitmata rattakilpe ja rehve, ei
tohi rehvidel olla randiga serva.
Rattakilbid ei tohi halvendada pidurite
jahutust.
9 Hoiatus
Ebasobivate rehvide või
rattakilpide kasutamine võib
põhjustada ootamatut rõhu
langust ja seeläbi avariisid.
Lumeketid
Lumekette tohib kasutada ainult
vedavatel ratastel.
Tagumiste topeltratastega sõidukeil
tohib lumekette kasutada ainult
välimistel ratastel.
Alati kasutada peene silmaga kette,
mis ei lisa rehviturvisele ja
sisekülgedele (sh ketilukk) rohkem
kui 15 mm.

154Sõiduki hooldamine9Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
Terasvelgedel olevad ilukilbid võivad minna vastu lumekettide osi. Sel juhul
tuleb ilukilbid eemaldada.
Lumekette tohib kasutada ainult
kiirusel kuni 50 km/h ja lumest
vabadel teedel sõites tohib neid
kasutada ainult lühikest aega, sest
kõval teekattel kuluvad lumeketid kiiresti ja võivad puruneda.
Lumeketid ei ole lubatud ajutisel
varurattal.
Rehviparanduskomplekt Väikesi rehvi turvise kahjustusi saab
parandada
rehviparanduskomplektiga.
Võõrkehi ei tohi rehvidest eemaldada.
Rehvi kahjustust suurusega üle
4 mm või kahjustust rehvi külgseinal
velje lähedal ei saa parandada
rehviparanduskomplektiga.
9 Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Mitte kasutada pikema aja jooksul. See võib mõjutada juhitavust ja
käsitsetavust.
Kui sõiduki rehv on tühi:
Rakendada seisupidur ja lülitada
sisse esimene käik või tagasikäik.
Rehviparanduskomplekt asub
esiistme all. Komplekti
kättesaamiseks nihutada iste lõpuni
ette ja pöörata seljatugi alla.
1. Võtta rehviparanduskomplekt esiistme alt.
2. Eemaldada kompressor.
3. Eemaldada toitejuhe ja õhuvoolik kompressori alumisel küljel
paiknevatest hoiukohtadest.
4. Kruvida kompressori õhuvoolik tihendusmaterjali ballooni
ühenduse külge.
5. Asetada tihendusmaterjali balloon kompressori
fiksaatorisse.
Paigutada kompressor rehvi
lähedusse nii, et tihendusmaterjali balloon oleks püstasendis.
6. Eemaldada katkiselt rehvilt ventiilikübar.

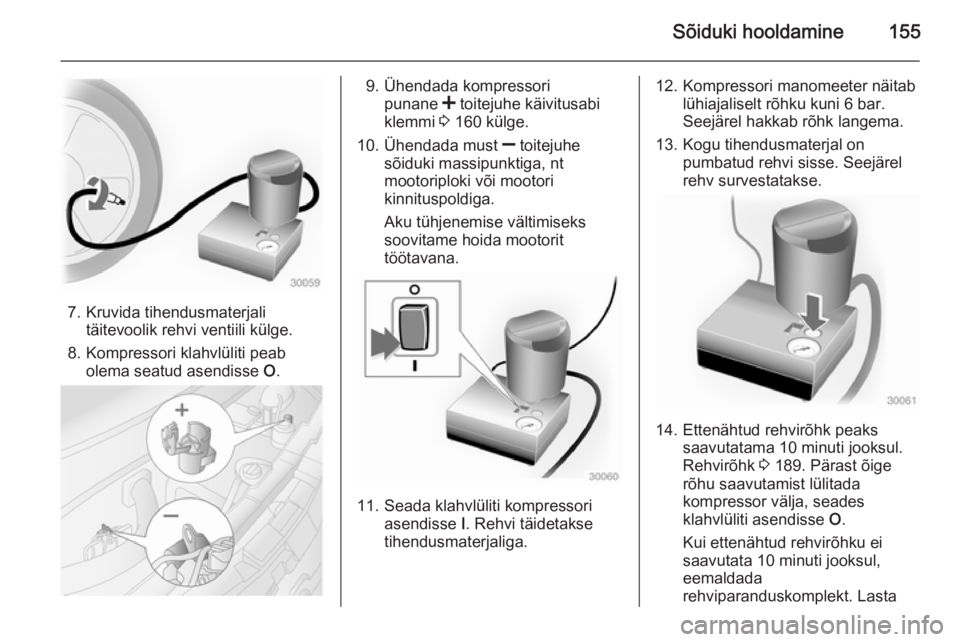

Sõiduki hooldamine155
7. Kruvida tihendusmaterjalitäitevoolik rehvi ventiili külge.
8. Kompressori klahvlüliti peab olema seatud asendisse O.
9. Ühendada kompressori
punane < toitejuhe käivitusabi
klemmi 3 160 külge.
10. Ühendada must ] toitejuhe
sõiduki massipunktiga, nt
mootoriploki või mootori
kinnituspoldiga.
Aku tühjenemise vältimiseks
soovitame hoida mootorit
töötavana.
11. Seada klahvlüliti kompressori asendisse I. Rehvi täidetakse
tihendusmaterjaliga.
12. Kompressori manomeeter näitab lühiajaliselt rõhku kuni 6 bar.
Seejärel hakkab rõhk langema.
13. Kogu tihendusmaterjal on pumbatud rehvi sisse. Seejärel
rehv survestatakse.
14. Ettenähtud rehvirõhk peaks saavutatama 10 minuti jooksul.
Rehvirõhk 3 189. Pärast õige
rõhu saavutamist lülitada
kompressor välja, seades
klahvlüliti asendisse O.
Kui ettenähtud rehvirõhku ei
saavutata 10 minuti jooksul,
eemaldada
rehviparanduskomplekt. Lasta

156Sõiduki hooldamine
sõidukil ühe rehvipöörde (umbes
2 meetri) võrra edasi liikuda.
Taasühendada
rehviparanduskomplekt ja jätkata
täitmist 10 minuti jooksul. Kui
ettenähtud rehvirõhku ikka ei
saavutata, on rehv liiga tugevalt
kahjustatud. Pöörduda
abisaamiseks hooldustöökotta.

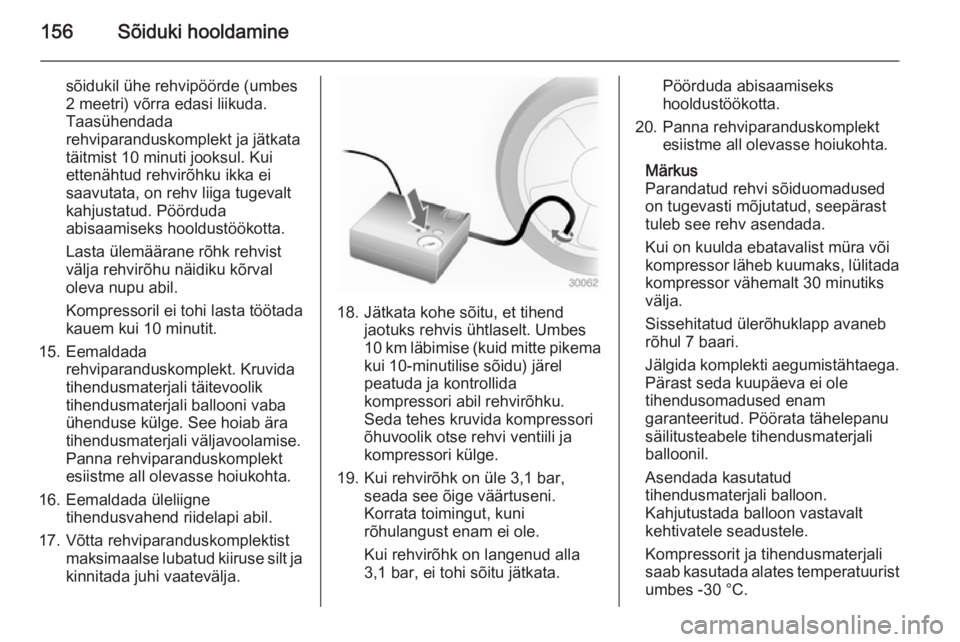

Lasta ülemäärane rõhk rehvist
välja rehvirõhu näidiku kõrval
oleva nupu abil.
Kompressoril ei tohi lasta töötada
kauem kui 10 minutit.
15. Eemaldada rehviparanduskomplekt. Kruvida
tihendusmaterjali täitevoolik
tihendusmaterjali ballooni vaba
ühenduse külge. See hoiab ära
tihendusmaterjali väljavoolamise.
Panna rehviparanduskomplekt
esiistme all olevasse hoiukohta.
16. Eemaldada üleliigne tihendusvahend riidelapi abil.
17. Võtta rehviparanduskomplektist maksimaalse lubatud kiiruse silt ja
kinnitada juhi vaatevälja.
18. Jätkata kohe sõitu, et tihend jaotuks rehvis ühtlaselt. Umbes
10 km läbimise (kuid mitte pikema
kui 10-minutilise sõidu) järel
peatuda ja kontrollida
kompressori abil rehvirõhku.
Seda tehes kruvida kompressori
õhuvoolik otse rehvi ventiili ja
kompressori külge.
19. Kui rehvirõhk on üle 3,1 bar, seada see õige väärtuseni.
Korrata toimingut, kuni
rõhulangust enam ei ole.
Kui rehvirõhk on langenud alla
3,1 bar, ei tohi sõitu jätkata.
Pöörduda abisaamiseks
hooldustöökotta.
20. Panna rehviparanduskomplekt esiistme all olevasse hoiukohta.
Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast
tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või kompressor läheb kuumaks, lülitada kompressor vähemalt 30 minutiks
välja.
Sissehitatud ülerõhuklapp avaneb rõhul 7 baari.
Jälgida komplekti aegumistähtaega.
Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist umbes -30 °C.

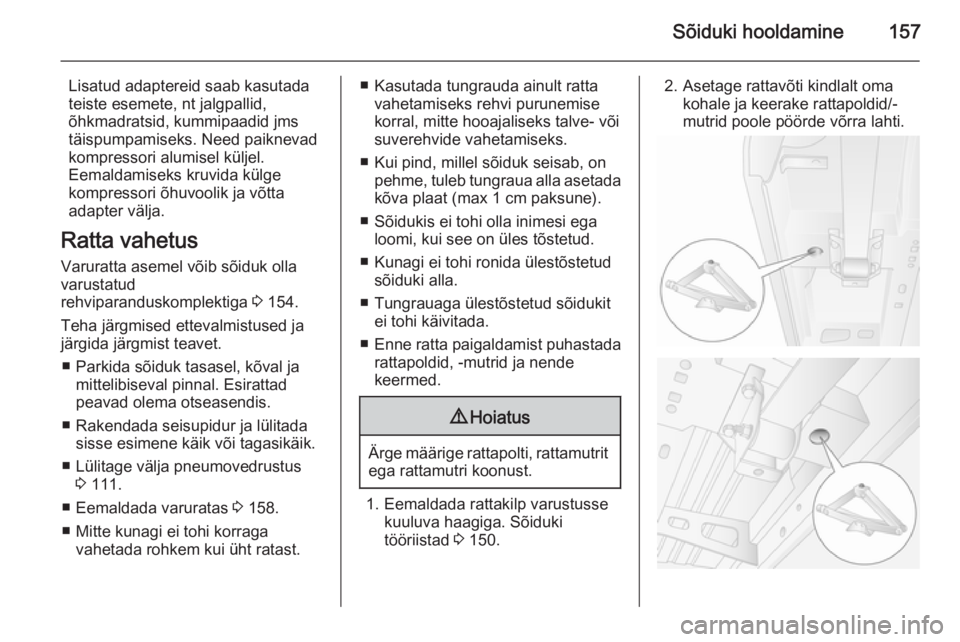

Sõiduki hooldamine157
Lisatud adaptereid saab kasutada
teiste esemete, nt jalgpallid,
õhkmadratsid, kummipaadid jms täispumpamiseks. Need paiknevad
kompressori alumisel küljel.
Eemaldamiseks kruvida külge
kompressori õhuvoolik ja võtta
adapter välja.
Ratta vahetus
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 154.
Teha järgmised ettevalmistused ja
järgida järgmist teavet.
■ Parkida sõiduk tasasel, kõval ja mittelibiseval pinnal. Esirattad
peavad olema otseasendis.
■ Rakendada seisupidur ja lülitada sisse esimene käik või tagasikäik.
■ Lülitage välja pneumovedrustus 3 111.
■ Eemaldada varuratas 3 158.
■ Mitte kunagi ei tohi korraga vahetada rohkem kui üht ratast.■ Kasutada tungrauda ainult rattavahetamiseks rehvi purunemisekorral, mitte hooajaliseks talve- või
suverehvide vahetamiseks.
■ Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla asetada
kõva plaat (max 1 cm paksune).
■ Sõidukis ei tohi olla inimesi ega loomi, kui see on üles tõstetud.
■ Kunagi ei tohi ronida ülestõstetud sõiduki alla.
■ Tungrauaga ülestõstetud sõidukit ei tohi käivitada.
■ Enne ratta paigaldamist puhastada
rattapoldid, -mutrid ja nende
keermed.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
1. Eemaldada rattakilp varustusse kuuluva haagiga. Sõiduki
tööriistad 3 150.
2. Asetage rattavõti kindlalt oma
kohale ja keerake rattapoldid/-
mutrid poole pöörde võrra lahti.

158Sõiduki hooldamine

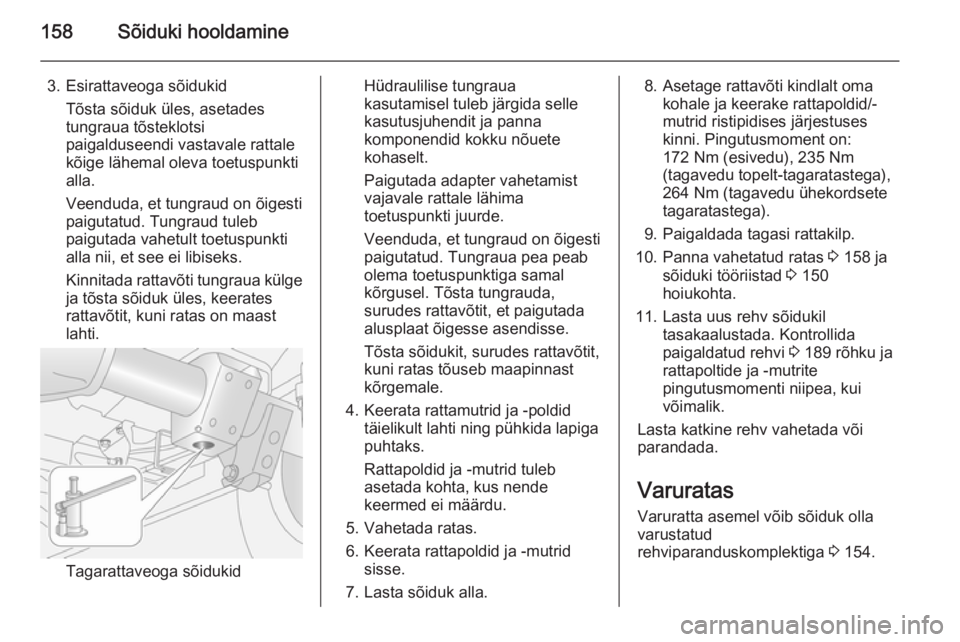

3. Esirattaveoga sõidukidTõsta sõiduk üles, asetades
tungraua tõsteklotsi
paigalduseendi vastavale rattale
kõige lähemal oleva toetuspunkti alla.
Veenduda, et tungraud on õigesti
paigutatud. Tungraud tuleb
paigutada vahetult toetuspunkti
alla nii, et see ei libiseks.
Kinnitada rattavõti tungraua külge
ja tõsta sõiduk üles, keerates
rattavõtit, kuni ratas on maast
lahti.
Tagarattaveoga sõidukid
Hüdraulilise tungraua
kasutamisel tuleb järgida selle
kasutusjuhendit ja panna
komponendid kokku nõuete
kohaselt.
Paigutada adapter vahetamist
vajavale rattale lähima
toetuspunkti juurde.
Veenduda, et tungraud on õigesti
paigutatud. Tungraua pea peab
olema toetuspunktiga samal
kõrgusel. Tõsta tungrauda,
surudes rattavõtit, et paigutada
alusplaat õigesse asendisse.
Tõsta sõidukit, surudes rattavõtit,
kuni ratas tõuseb maapinnast
kõrgemale.
4. Keerata rattamutrid ja -poldid täielikult lahti ning pühkida lapiga
puhtaks.
Rattapoldid ja -mutrid tuleb asetada kohta, kus nende
keermed ei määrdu.
5. Vahetada ratas.
6. Keerata rattapoldid ja -mutrid sisse.
7. Lasta sõiduk alla.8. Asetage rattavõti kindlalt oma kohale ja keerake rattapoldid/-
mutrid ristipidises järjestuses
kinni. Pingutusmoment on:
172 Nm (esivedu), 235 Nm
(tagavedu topelt-tagaratastega),
264 Nm (tagavedu ühekordsete
tagaratastega).
9. Paigaldada tagasi rattakilp.
10. Panna vahetatud ratas 3 158 ja
sõiduki tööriistad 3 150
hoiukohta.
11. Lasta uus rehv sõidukil tasakaalustada. Kontrollida
paigaldatud rehvi 3 189 rõhku ja
rattapoltide ja -mutrite
pingutusmomenti niipea, kui
võimalik.
Lasta katkine rehv vahetada või
parandada.
Varuratas
Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 154.
